Roger Dubuis RD680 User manual

Embrace an incredible world

Manufacture Roger Dubuis, Geneva, Switzerland.

Important care information
Avoid extreme magnetic eld (magnet,loudspeakers,
etc.), major shocks (manual labour, extreme sports,
etc.), important contacts with moisture without
previous control of water-resistance.
Do not activate the functions of your watch when you
are in the water.
If there is one leather strap, avoid contact with
water or exposure to high humidity can deform or
discolour the leather. Prolonged exposure to bright
sunlight can damage the colour and the quality
of the leather. Leather is permeable material and
therefore it can become stained by contact with
cosmetics and oily substances.
Guarantee extension
Roger Dubuis takes the commitment to manufacture
the highest quality watches to their client, as such
our Manufacture offers you 12 complimentary
months of guarantee upon online registration on
our website: www.rogerdubuis.com.

RD680 chronograph movement
261 components.

Minute hand
Crown
Chronograph start/stop
pushbutton «A»
Return to zero pushbutton
«B»
Semi-instananeous
30-minute counter at
3 o’clock
Small seconds
Central
chronograph hand
Hour hand
Date indicator (RD681)

Setting the watch
Position 2:
Setting the date
Pull the winding crown
out to position 2.
Turn the hands
counter clockwise
to set the date. Once
the change has been
made, push the
winding crown back
into position 1.
Position 3
Setting the time
Pull the winding crown
out to position 3.
Turn the hands
clockwise to set the
time. Once the change
has been made, push
the winding crown
back into position 1.
Using the chronograph function
Press pushbutton “A” once to start the chronograph and once to stop it.You now have two options:
either press pushbutton “A” to restart the chronograph, or press pushbutton “B” to return the
chronograph hand to zero. Minutes are counted using the semi-instantaneous 30-minute counter at
3 o’clock and seconds using the central chronograph hand.
Recommendation of use
Do not press the two pushbuttons simultaneously.
Do not set the calendar of your watch between 6:00PM and 3:00AM.This may cause damages in the
movement.
Position 1:
Winding the watch
Your watch is automatically wound by your wrist
movements.
Important: The rst time you wear your watch,
and whenever it has stopped, we recommend
manually winding by turning the crown clockwise
in position 1 approximately 45 times.

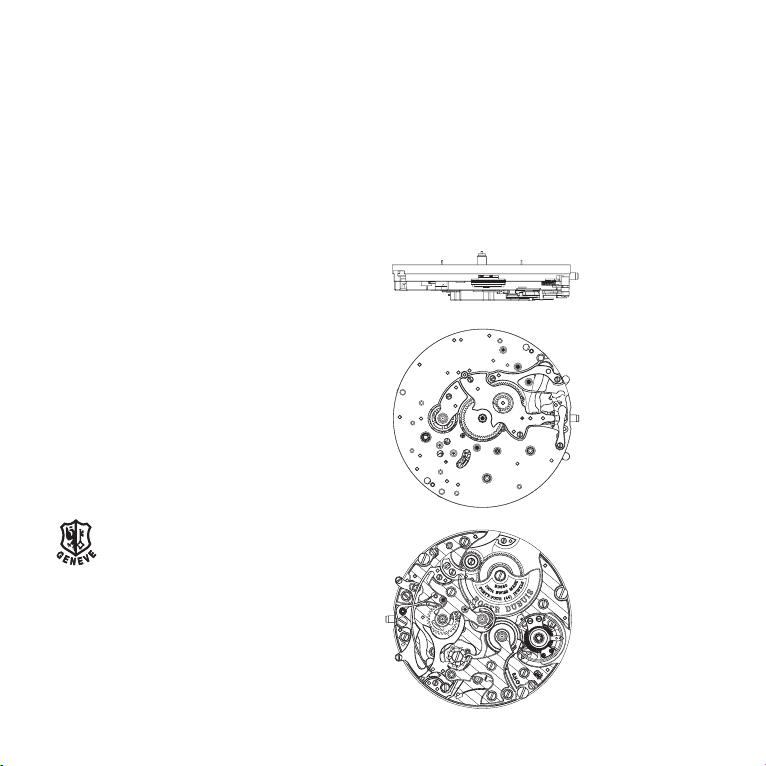

RD680 Movement
Automatic Chronograph movement with micro-rotor
Features
Self-winding mechanical movement with micro-rotor
Power-reserve of approximately 52 hours
Finely adjusted in ve positions
Functions
Hours and minutes
Small seconds at 9 o’clock
Double-pusher column-wheel chronograph
Central chronograph hand
30-minute counter at 3 o’clock
Decorations
Rhodium-plated
“Côtes de Genève” decoration
“Poinçon de Genève” nishings
Specications
261 components
42 jewels
Diameter: 133/4’’’
Thickness: 6.30 mm
Frequency: 4Hz (28,800 vph)
Certication
This movement is stamped
with the “Poinçon de Genève”

RD681 Movement
Automatic chronograph movement with micro-rotor and date
Features
Self-winding mechanical movement with micro-rotor
Power-reserve of approximately 52 hours
Finely adjusted in ve positions
Functions
Hours and minutes
Small seconds at 9 o’clock
Date at 6 o’clock
Double-pusher column-wheel chronograph
Central chronograph hand
30-minute counter at 3 o’clock
Decorations
Rhodium-plated
“Côtes de Genève” decoration
“Poinçon de Genève” nishings
Specications
280 components
44 jewels
Diameter: 133/4’’’
Thickness: 6.30 mm
Frequency: 4Hz (28,800 vph)
Certication
This movement is stamped
with the “Poinçon de Genève”

Informations importantes d’entretien
Évitez les champs magnétiques puissants (aimants,
haut-parleurs, etc.), les chocs importants (travail
manuel, sports extrêmes, etc.), les contacts prolongés
avec l’humidité avant tout contrôle préalable de
l’étanchéité.
N’activez pas les fonctions de votre montre lorsque
vous êtes dans l’eau.
Si votre bracelet est en cuir,évitez de le mettre en
contact avec de l’eau ou de l’exposer à une forte
humidité an de ne pas déformer ou décolorer le
cuir. Une exposition prolongée à un rayonnement
solaire intense peut altérer la couleur et la qualité
du cuir. Le cuir étant un matériau perméable,il peut
se trouver taché en cas de contact avec des produits
cosmétiques et des substances huileuses.
Extension de garantie
Roger Dubuis s’engageant à fabriquer des montres
de la plus grande qualité pour sa clientèle,
notre Manufacture vous offre donc 12 mois
supplémentaires de garantie si vous vous inscrivez
en ligne sur notre site web : www.rogerdubuis.com.

Mouvement de chronographe RD680,
261 composants.

Aiguille des minutes
Couronne
Poussoir Départ/Arrêt
« A » du chronographe
Poussoir « B » de
remise à zéro
Compteur 30 minutes
semi-instantané à 3h
Petite seconde
Aiguille de
chronographe
au centre
Aiguille des heures
Afchage de la date
(RD681)

Réglage de la montre
Position 2 :
Réglage de la date
Tirez la couronne de
remontoir en position 2.
Tournez les aiguilles
dans le sens anti-
horaire ; vous pouvez
alors régler la date.
Après le changement
effectué, repoussez la
couronne de remontoir
en position 1.
Position 3
Réglage de l’heure
Tirez la couronne de
remontoir en position 3.
Tournez les aiguilles
dans le sens horaire ;
vous pouvez alors
régler l’heure.Après le
changement effectué,
repoussez la couronne
de remontoir en
position 1.
Utilisation de la fonction chronographe
Appuyez sur le poussoir « A » une fois pour lancer le chronographe et une nouvelle fois pour l’arrêter.
Vous avez maintenant deux possibilités : soit appuyer sur le poussoir « A » pour faire repartir le
chronographe,soit appuyer sur le poussoir « B » pour remettre à zéro l’aiguille du chronographe.
Grâce au compteur 30 minutes semi-instantané à 3h,vous pourrez comptabiliser les minutes et les
secondes par l’aiguille de chronographe au centre.
Conseil d’utilisation
Ne pas appuyer sur les deux poussoirs simultanément.
Ne réglez pas le calendrier de votre montre entre 18h et 3h pour éviter d’endommager le mouvement.
Position 1 :
Remontage de la montre
Grâce aux mouvements de votre poignet, le
remontage se fait automatiquement.
Important : Avant la première utilisation et
à chaque fois que votre montre s’arrête, il est
recommandé d’effectuer le remontage de votre
montre manuellement en tournant la couronne en
position 1 dans le sens horaire (environ 45 tours
de couronne).

Mouvement RD680
Chronographe automatique avec micro-rotor
Caractéristiques
Mouvement mécanique à remontage
automatique doté d’un micro-rotor
Réserve de marche d’environ 52 heures
Réglage n en cinq positions
Fonctions
Heures et minutes
Petite seconde à 9h
Chronographe deux-temps à roue à colonnes
Aiguille de chronographe au centre
Compteur 30 minutes à 3h
Décors
Rhodié
Décor « Côtes de Genève »
Finitions « Poinçon de Genève »
Spécicités
261 composants
42 rubis
Diamètre : 133/4’’’
Épaisseur : 6,30 mm
Fréquence : 4Hz (28 800 alt/h)
Certication
Ce mouvement est estampillé du
Poinçon de Genève

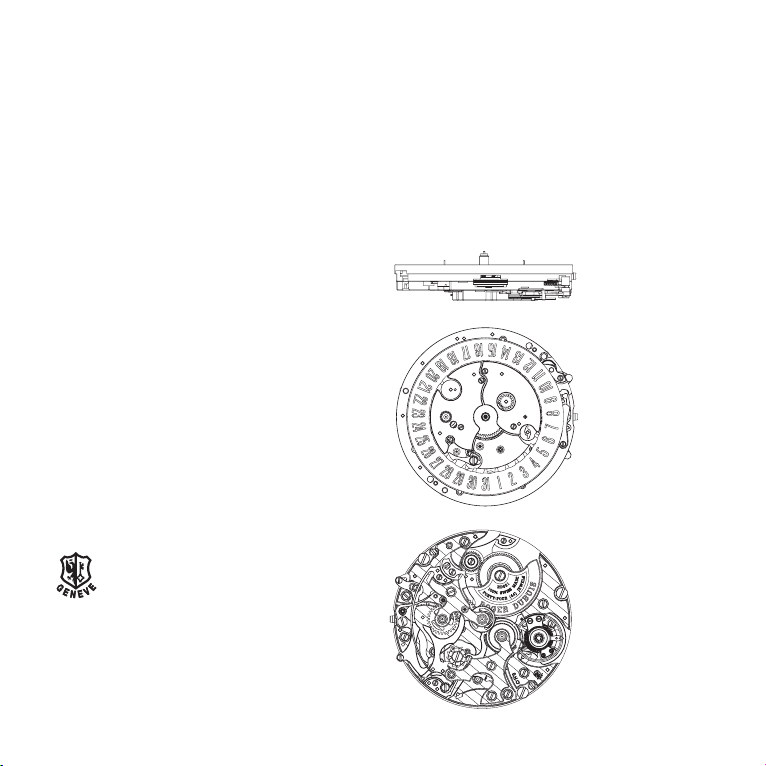

Mouvement RD681
Chronographe automatique avec micro-rotor et afchage de la date
Caractéristiques
Mouvement mécanique à remontage
automatique doté d’un micro-rotor
Réserve de marche d’environ 52 heures
Réglage n en cinq positions
Fonctions
Heures et minutes
Petite seconde à 9h
Date à 6h
Chronographe deux-temps à roue à colonnes
Aiguille de chronographe au centre
Compteur 30 minutes à 3h
Décors
Rhodié
Décor « Côtes de Genève »
Finitions « Poinçon de Genève »
Spécicités
280 composants
44 rubis
Diamètre : 133/4’’’
Épaisseur : 6,30 mm
Fréquence : 4Hz (28 800 alt/h)
Certication
Ce mouvement est estampillé du
Poinçon de Genève

Wichtiger Pegehinweis
Vermeiden Sie extreme Magnetfelder (Magneten,
Lautsprecher etc.), starke Erschütterungen (manuelle
Arbeit, Extremsport etc.) sowie intensiven Feuch-
tigkeitskontakt ohne vorhergehende Prüfung der
Wasserdichtigkeit.
Betätigen Sie die Funktionen nicht, wenn Sie sich
im Wasser aufhalten.
Bei Lederarmbändern: Vermeiden Sie Wasser-
kontakt oder intensive Feuchtigkeit, die das
Leder verformen oder verfärben können. Längere
Sonneneinstrahlung kann Farbeigenschaften und
Qualität des Leders beeinträchtigen. Leder ist ein
durchlässiges Material und kann bei Kontakt mit
Kosmetika oder fetthaltigen Substanzen eckig
werden.
Garantieverlängerung
Roger Dubuis verpichtet sich seinen Kunden
gegenüber, Uhren nach höchsten Qualitätsstan-
dards zu fertigen. Deshalb gewährt unsere Manu-
faktur Ihnen bei Online-Registrierung auf unserer
Website www.rogerdubuis.com eine 12-monatige
Garantieverlängerung.

RD680 Chronographenwerk
261 Bestandteile.

Minutenzeiger
Krone
Start-/Stopp-
Chronographendrücker
„A“
Drücker „B” für die
Nullstellung
Nachspringender
30-Minutenzähler
bei 3 Uhr
Kleine Sekunde
Chronographenzeiger
aus der Mitte
Stundenzeiger
Datumsanzeige (RD681)

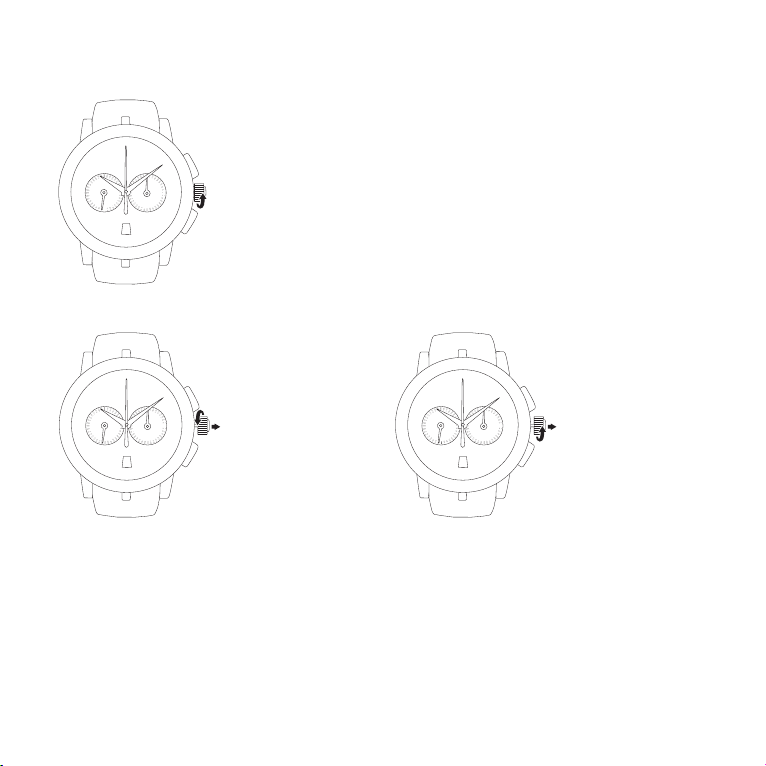

Einstellen der Uhr
Stellung 2:
Einstellen des
Datums
Ziehen Sie die Krone
in Stellung 2. Drehen
Sie die Zeiger gegen
den Uhrzeigersinn,
um das Datum
einzustellen. Sobald
das gewünschte
Datum eingestellt ist,
drücken Sie die Krone
zurück in Stellung 1.
Stellung 3:
Einstellen der
Uhrzeit
Ziehen Sie die Krone
in die Stellung 3.
Drehen Sie die Krone
im Uhrzeigersinn und
stellen Sie die Uhrzeit
ein. Drücken Sie die
Krone nach dem
Einstellen wieder in
die Stellung 1.
Chronographenfunktion
Betätigen Sie den Drücker „A“,um den Chronographen zu aktivieren. Betätigen Sie den Drücker „A“
erneut, um ihn anzuhalten. Nun haben Sie zwei Möglichkeiten: Entweder Sie betätigen den
Drücker „A“, um den Chronographen weiterlaufen zu lassen, oder den Drücker „B”,um die Zeiger
auf null zurückzustellen. Dank des nachspringenden 30-Minuten-Zählers bei 3 Uhr können Sie die
Minuten und mit dem Chronographenzeiger aus der Mitte die Sekunden zählen.
Bedienungshinweis
Betätigen Sie die beiden Drücker nie gleichzeitig.
Führen Sie die Datumskorrektur nie zwischen 18 Uhr und 3 Uhr früh durch. Dadurch könnte das
Uhrwerk beschädigt werden.
Stellung 1:
Aufziehen der Uhr
Durch die Bewegung Ihres Handgelenks zieht
sich die Uhr automatisch auf.
Wichtig: Vor der erstenVerwendung und jedes
Mal, wenn Ihre Uhr stillsteht, empfehlen wir Ihnen,
Ihre Uhr manuell aufzuziehen, indem Sie die
Krone in der Stellung 1 im Uhrzeigersinn drehen
(ungefähr 45 Kronenumdrehungen genügen).

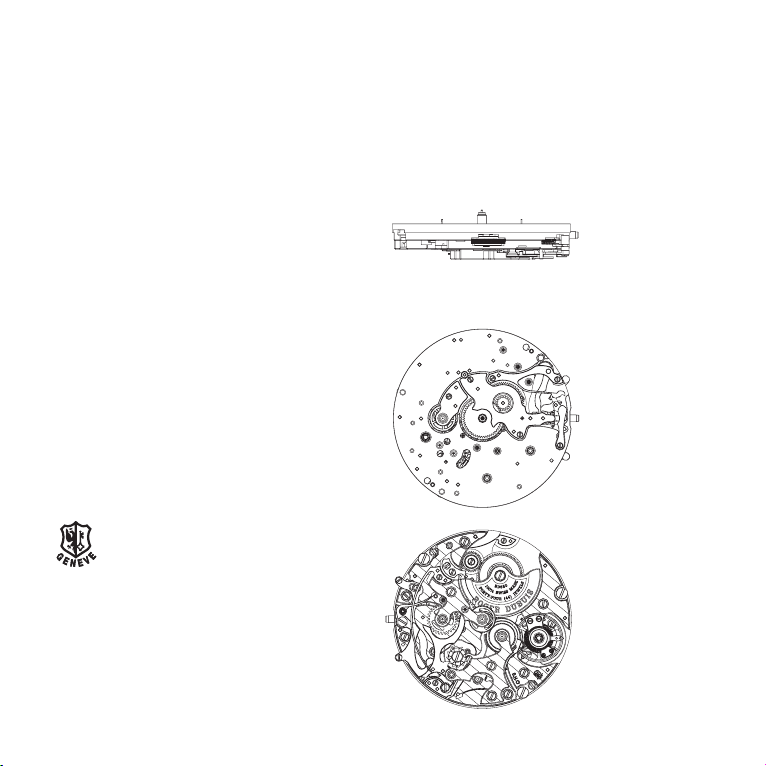

RD680 Uhrwerk
Chronograph mit automatischem Aufzug
durch Mikrorotor
Besonderheiten
Mechanisches Uhrwerk mit automatischem
Aufzug durch Mikrorotor Gangreserve ca.
52 Stunden Feinregulierung in fünf Lagen
Funktionen
Stunden und Minuten
Kleine Sekunde bei 9 Uhr
Zwei-Drücker-Säulenradchronograph
Chronographenzeiger aus der Mitte
30-Minuten-Chronographenzähler bei 3 Uhr
Verzierung
Rhodiniert
„Côtes de Genève“-Verzierung
„Poinçon de Genève“-Finissage
Technische Daten
261 Bestandteile
42 Lagersteine
Durchmesser: 133/4’’’
Höhe: 6,30 mm
Frequenz: 4 Hz (28’800 Halbschwingungen/Stunde)
Zertikat
Dieses Uhrwerk trägt das
„Poinçon de Genève“
