Rola 58966 User manual

PART No:
Fitting Instructions
2011-ON Jeep Grand Cherokee
(with factory roof rails)
Crossbar Kit CARRYING CAPACITY:
Pg 1 of 2
75 Kg/
165 Lbs
Printed in China

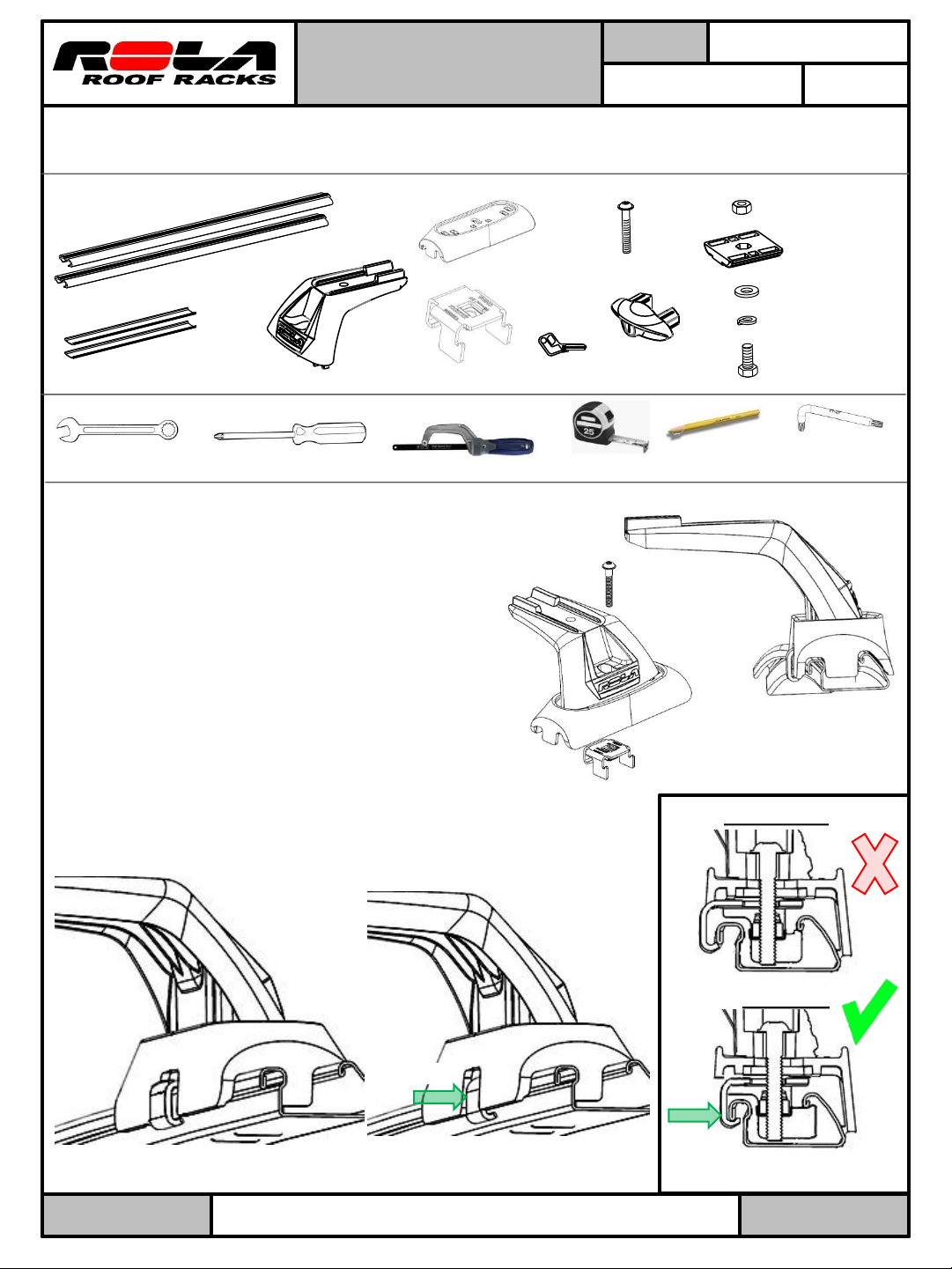

Note: Prior to Assembly
Check that the kit contains all the parts you will need to fit the cross bars. Refer to parts lists for guidance.
Please read these instructions before assembly.
Cross Bar
End support M8 x 20mm Bolt
Clamp block
M8 lock washer
M8 flat washer
T-27 Torx L-wrench
(Provided)
M6 x 40mm bolt
M8 hex nut
Cross bar
End cap
Tools required:
Parts list:
Key
59966N Rev B 8-14-15
58966
Under Cover
13mm wrench Phillips Screwdriver Tape Measure
Hack Saw Marking
pencil
Step 1: Pre Assembly of end Supports
Loosely Assemble the end support + Adapter Foot + Strap/Nut +
40mm Bolt as shown in Fig 1
Step 2: Attach end Supports to Factory Roof Rails
a) Loosely Assemble the end support + Adapter Foot +
Strap/Nut + 40mm Bolt as shown in Fig 1
b) Guide the End Support Assembly onto the Factory roof rail
as in Figure 2 in the desired position fore aft it is
recommended that they are placed a minimum of 700mm
apart
c) Once the adapter foot is sitting flush on the rail PUSH the
strap into the adapter foot with a thumb until it contacts the
roof rail and hold it there as shown in Fig 3a then Fig 3b.
d) Use the supplied L wrench to tighten the bolt until snug. DO
NOT torque it down at this time
e) Check that the strap has engaged the rail as shown in
Figure 4
f) Repeat steps 1 and 2 for the remaining End Supports
Plastic adaptor
Strap/Nut
Fig. 1
Fig. 2
INCORRECT
Fig. 3a Fig. 3b
CORRECT
PUSH
PUSH
Fig. 4

PART No:
CARRYING CAPACITY:
Pg 2 of 2
Printed in China
A number of accessories for carrying special loads are available.
Ensure bars are parallel and straps are tightened against
the side rails. Perform a check by tugging on the cross bars.
REGULARLY CHECK THE TIGHTNESS OF CROSS BAR ATTACHMENTS.
Loads should be evenly distributed and secured.
Check the function of all doors and sunroof before driving.
Any weight carried on the vehicle will adversely affect its handling particularly in cornering or in a cross wind and the vehicle
should therefore be driven with increased caution.
For lost key replacement or other service items call customer service: 1-800-632-3290 or visit: www.rolaproducts.com.
Please have lock core number or part numbers available.
Only use NON-STRETCH tie down straps.

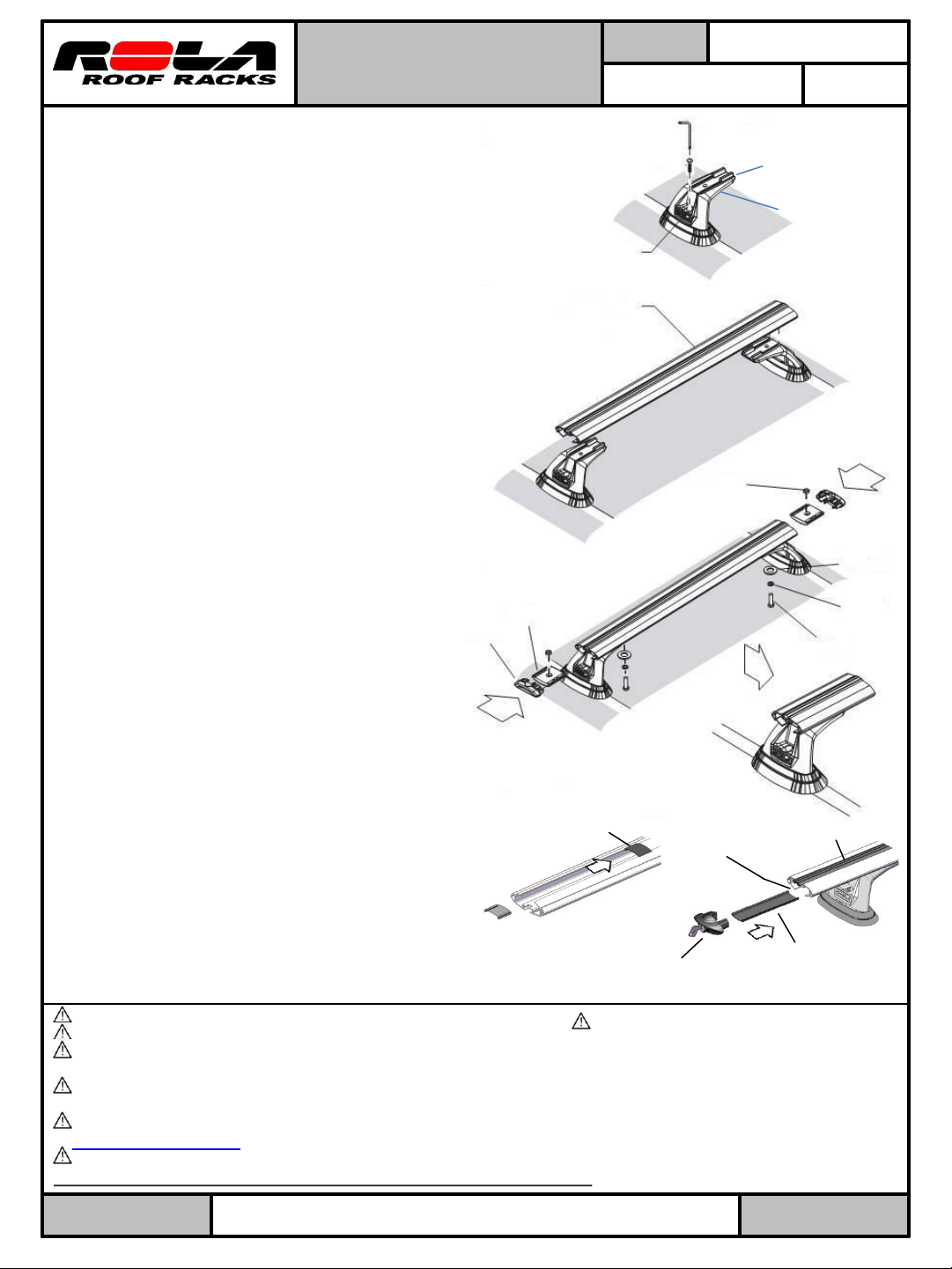

Step 3: Fitting Cross Bars to the end supports
a) Place the cross bar onto the end supports ensuring that
the end support tabs are located into the cutouts on the
underside of the bar. ensure that the cross bar is has
equally distanced overhang on either side of the end
supports. (figure 6)
b) Insert the M8 hex nut into the clamp block. Insert the
clamp block into the end of the cross bar and align it so
that the nut and the end support’s bolt hole align.
Tip:Tape M8 nut to Clamp Block to hold nut in place.
d) Secure the cross bar to the end support by screwing the
M8 x 20mm bolt with flat washer and lock washer
through the end support hole and into the clamp block
nut. (figure 7)
e) Using a 13mm or adjustable wrench, fully tighten the
bolt on the underside of the support. Now using the
security key finish tightening the 40mm bolts to 5Nm (44
in/ lbs) or to a firm hand tightness.
Anchor hole
M8 bolt
Lock washer
Flat washer
M8 nut
L wrench- security key
End cap
Cross Bar
Clamp block
Step 4: Installing under cover strips (figure 8)
a) Check that the bars are in the desired position as the
factory roof rails are NOT parallel and the under
cover will be a different length depending on where
the cross bar is positioned fore-aft on vehicle.
b) Mark on bars with a pencil the length of under cover
strips needed.
c) Loosen the 40mm bolt with the security key
d) Remove bars by removing the M8 bolt.
e) Measure length of under cover filler strips to fill slot.
f) Cut under cover pieces using strong scissors or a
hacksaw.
g) Slide inner most under cover into position on the
bars and re-assemble bars onto vehicle
(repeat Step 3).
h) Trim and Add the outer under cover piece once bars
are attached.
Step 5: Install end caps
The locking end caps can now be installed into the ends of
the cross bars. Remove keys and keep in a safe place.
To load accessories into the cross bar accessory channel
remove end cap, cut buffer strips as needed. Once
accessories have been loaded, re-insert the end caps and
lock. Additional buffer strips may be purchased from
ROLA if needed.
Slide
to end
Caution!
Sharp edges
Inner Under
cover strip
Outer under
cover strip
Center Cross Bar
On Vehicle
40 mm bolt
Figure 5.
Figure 8.
Figure 7.
Figure 6.
Fitting Instructions
2011-ON Jeep Grand Cherokee
(with factory roof rails)
Crossbar Kit
59966
tabs
75 Kg/
165 Lbs
end support
End Cap
Buffer Strip
59966N Rev B 8-14-15

No. de parte:
Instrucciones de instalación
2011-en adelante Jeep Grand Cherokee
(con largueros de fábrica en el techo)
Kit de travesaños CAPACIDAD DE CARGA:
Pág. 1 de 2
75 Kg/
165 Lbs
Impreso en China
Nota: Antes de ensamblar
Revisar que el kit contenga todas las piezas que se necesitan para ajustar los travesaños. Consultar la lista
de piezas como guía. Leer las instrucciones antes de la instalación.
Travesaño
Soporte lateral Perno M8 x 20 mm
Bloque de
sujeción
Arandela de
seguridad M8
Arandela plana M8
Llave en L Torx T-27
(suministrada)
Perno M6 x 40 mm
Tuerca hexagonal M8
Tapa lateral del
travesaño
Herramientas necesarias:
Lista de partes:
Llave
58966
Cubierta inferior
Llave, 13 mm Destornillador de
estrella Cinta de medir
Segueta Lápiz
marcador

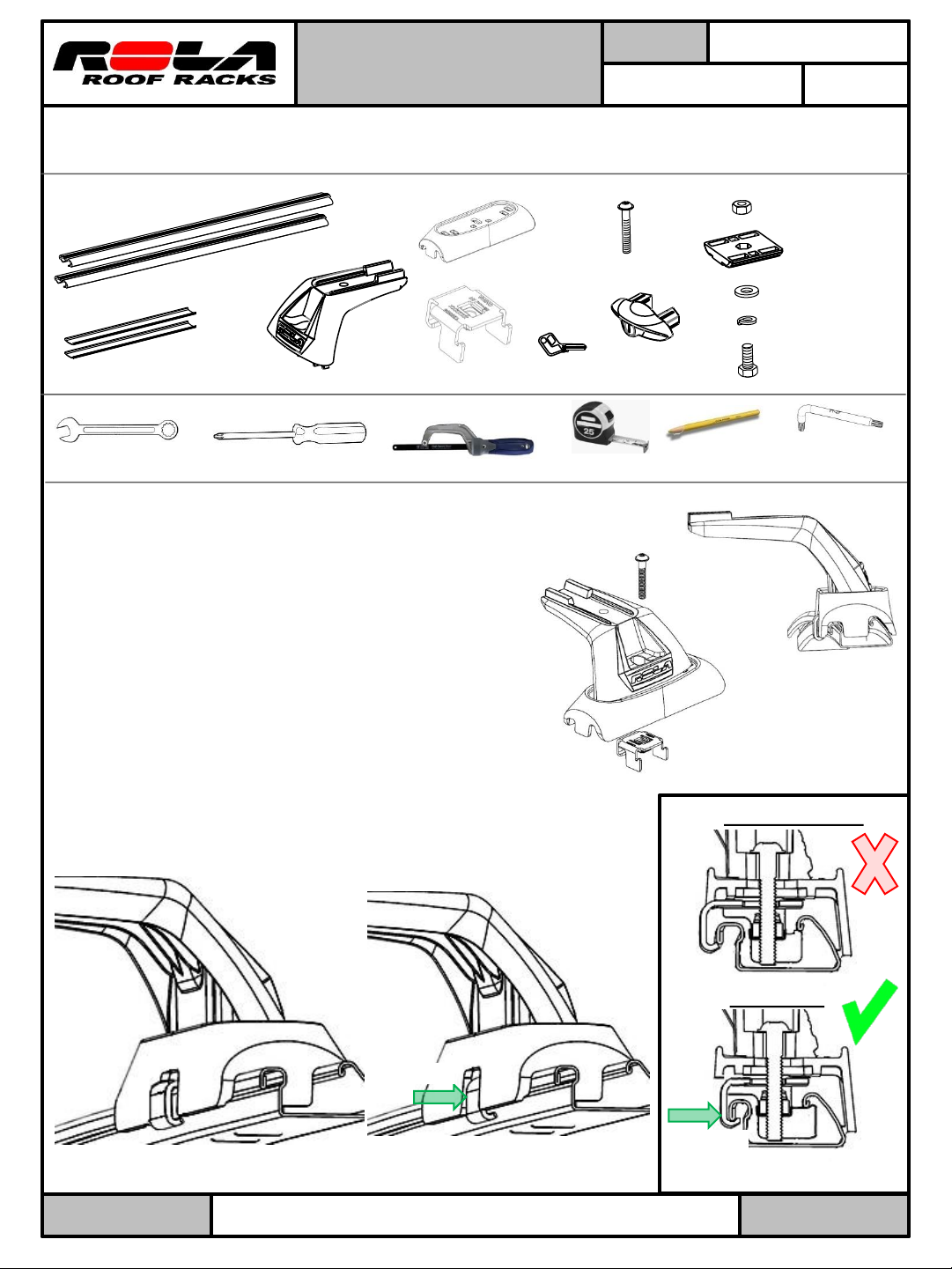

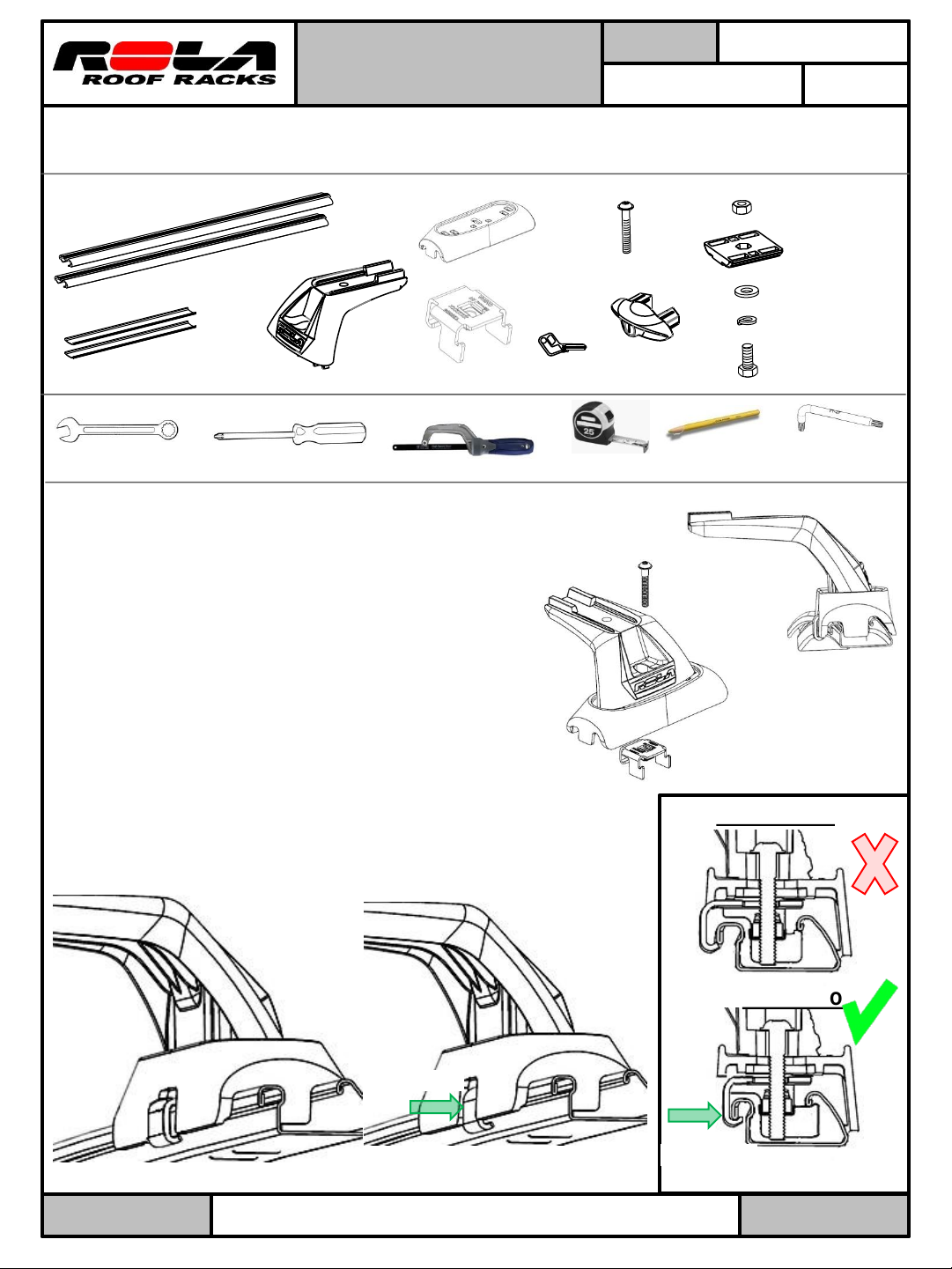

Paso 1: Preemsamblaje de los soportes laterales
Sin apretar, ensamble el soporte lateral + pata adaptadora +
correa/tuerca + perno de 40 mm como se muestra en la Figura 1
Paso 2: Unir los soportes laterales a los largueros de fábrica del
techo
a) Sin apretar, ensamble el soporte lateral + pata adaptadora +
correa/tuerca + perno de 40 mm como se muestra en la Figura 1
b) Guiar el ensamble del soporte lateral sobre el larguero de fábrica
del techo como en la Figura 2 a la posición deseada al
frente/atrás, se recomienda que se coloquen con una distancia
mínima de 700 mm entre sí.
c) Una vez que la pata adaptadora esté ubicada al ras sobre el
larguero EMPUJAR la correa dentro de la pata adaptadora con el
pulgar hasta que haga contacto con el larguero del techo y
mantenerla en esa posición, como se muestra en la Figura 3a a
continuación, la figura 3b.
d) Utilizar la llave en L suministrada para apretar el perno hasta que
quede ajustado. NO apretar en este momento
e) Verificar que la correa haya enganchado el larguero como se
muestra en la Figura 4a
f) Repetir los pasos 1 y 2 para los soportes laterales restantes.
Adaptador plástico
Correa/Tuerca
Figura 1
Figura 2
INCORRECTO
Figura 3a Figura 3b
CORRECTO
EMPUJAR
Figura 4
EMPUJAR
59966N Rev B 8-14-15

No. de parte:
CAPACIDAD DE CARGA:
Pg 2 de 2
Impreso en China
Tenemos disponibles una variedad de accesorios para cargas especiales.
Verificar que las barras estén paralelas y que las correas
estén apretadas contra los largueros laterales. Revisar al
halar los travesaños.
REVISAR CON FRECUENCIA LA FIRMEZA DE LA INSTALACIÓN DE LOS TRAVESAÑOS
Las cargas deben distribuirse de manera uniforme y asegurarse.
Revisar la función de todas las puertas y techo corredizo antes de conducir.
Cualquier peso transportado en el vehículo afectará de manera adversa su manipulación especialmente en las esquinas o con el
viento en contra, por lo cual el vehículo se debe conducir con mayor precaución.
Para el reemplazo de llaves perdidas u otras piezas de servicio llamar a servicio al cliente: 1-800-632-3290 ovisitar:
www.rolaproducts.com.Tener a mano el número de candado o números de partes.
Usar únicamente correas de amarre que NO ESTIREN.
Paso 3: Instalación de los travesaños en los soportes laterales
a) Colocar el travesaño sobre los soportes laterales verificando que las
lengüetas de soporte lateral estén localizadas en los recortes en el
lado inferior de la barra. Revisar que el travesaño tenga una saliente
de igual distancia en cualquiera de los lados de los soportes
laterales. (Figura 6)
b) Insertar la tuerca hexagonal M8 dentro del bloque de sujeción.
Insertar el bloque de sujeción dentro del extremo del travesaño y
alinear de manera que la tuerca y el orificio del perno del soporte
lateral se alineen.
Sugerencia: Pegar la tuerca M8 al bloque de sujeción para sostener
la tuerca en su lugar.
d) Asegurar el travesaño al soporte lateral atornillando el perno M8 x 20
mm con la arandela plana y la arandela de seguridad a través del
orificio de soporte lateral y dentro de la tuerca del bloque de sujeción.
(Figura 7)
e) Usando una llave de 13 mm o llave ajustable apretar por completo el
perno en la parte inferior del soporte. Ahora, usando la llave de
seguridad terminar de apretar los pernos de 40 mm a 5Nm (44 pulg/
lbs) o a mano con firmeza.
Orificio del
anclaje
Perno M8
Arandela de
seguridad
Arandela
plana
Tuerca M8
Llave en L de
seguridad
Tapa lateral
Travesaño
Bloque de
sujeción
Paso 4: Instalación de las tiras inferiores (figura 8)
a) Comprobar que las barras estén en la posición deseada ya
que los largueros de fábrica del techo NO son paralelos y la
cubierta inferior será de diferente longitud dependiendo de
donde la barra transversal esté posicionada antes/después en
el vehículo.
b) Marcar en las barras con un lápiz la longitud necesaria de las
tiras inferiores.
c) Aflojar el perno de 40 mm con la llave de seguridad
d) Retirar las barras al quitar el perno M8.
e) Medir la longitud de las tiras inferiores para rellenar la ranura.
f) Recortar las piezas de cubierta inferior usando unas tijeras
fuertes o sierra.
g) Deslizar la cubierta inferior más al interior hacia la posición
sobre las barras y volver a ensamblar las barras en el vehículo
(repetir el Paso 3).
h) Recortar y agregar la pieza de la cubierta inferior exterior una
vez que las barras se unan.
Paso 5: Instalar las tapas laterales
Las tapas laterales de bloqueo se pueden ahora instalar dentro de
los extremos de los travesaños. Retirar las llaves y almacenar en
un lugar seguro.
Para cargar accesorios dentro del canal de accesorios del
travesaño retirar la tapa lateral, cortar la correa amortiguadora
según sea necesario. Una vez se hayan cargado los accesorios,
volver a insertar las tapas laterales y bloquear. Se podrían comprar
tiras amortiguadoras de ROLA si fueran necesarias.
Deslizar
hasta el final
¡Precaución!
Bordes afilados
Tira interior de la
cubierta inferior
Tira exterior de
la cubierta
inferior
Travesaño central
en el vehículo
Perno, 40 mm
Figura 5.
Figura 8.
Figura 7.
Figura 6.
Instrucciones de instalación
2011-en adelante Jeep Grand Cherokee
(con largueros de fábrica en el techo)
Kit de travesaños
59966
Lengüetas
75 Kg/
165 Lbs
Soporte lateral
Tapa lateral
Tira de
amortiguamiento
59966N Rev B 8-14-15

No PIÈCE :
Instructions de montage
Ensemble de traverses de toit pour Jeep
Grand Cherokee 2011 et postérieur (avec
longerons de toit installés à l'usine) Capacité de charge :
Page 1 de 2
75 kg /
165 lb
Imprimé en Chine
Nota : Avant le montage
Vérifiez que l'ensemble comprend toutes les pièces dont vous avez besoin pour installer les traverses. Reportez-vous à la
nomenclature des pièces pour vous guider. Veuillez lire les instructions avant de procéder au montage.
Traverse
Support
d'extrémité Boulon M8 x 20mm
Bloc de serrage
Rondelle frein M8
Rondelle plate M8
Clé en L Torx T-27
(fournie)
Boulon M6 x 40mm
Écrou hex. M8
Capuchon d'extrémité
de traverse
Outils requis :
Nomenclature des pièces :
Clé
58966
Couvercle inférieur
Clé 13 mm Tournevis à pointe
cruciforme Ruban à mesurer
Scie à métaux Crayon à
marquer
Étape 1 : Pré-assemblage des supports d'extrémité
Assembler lâchement le support d'extrémité, le pied d'adaptation, la
bride/écrou et le boulon 40 mm, comme illustré à la Fig. 1
Étape 2 : Fixer les supports d'extrémité aux longerons de toit
installés à l'usine
a) Assembler lâchement le support d'extrémité, le pied d'adaptation,
la bride/écrou et le boulon 40 mm, comme illustré à la Fig. 1.
b) Guider l'assemblage du support d'extrémité dans le longeron de toit
(voir Figure 2) jusqu'à la position désirée d'avant en arrière; il est
recommandé de les placer à une distance minimale de 700 mm.
c) Une fois le pied d'adaptation placé au même niveau que le
longeron de toit, POUSSER la bride dans le pied d'adaptation avec
un pouce jusqu'à toucher le longeron de toit, et le maintenir à cet
endroit comme illustré à la Fig. 3a et la figure 3b puis.
d) Utiliser la clé en L fournie pour serrer le boulon jusqu'au bout. NE
PAS serrer à la clé dynamométrique pour le moment.
e) Vérifier que la bride est bien engagée dans le longeron, comme
illustré à la Fig 4.
f) Répéter les étapes 1 et 2 pour les autres supports d'extrémité.
Adaptateur
en plastique
Bride/Écrou
Fig. 1
Fig. 2
PAS CORRECTE
Fig. 3a Fig. 3b
CORRIGER
POUSSER
Fig. 4
POUSSER
59966N Rev B 8-14-15

No PIÈCE :
Capacité de charge :
Page 2 de 2
Imprimé en Chine
Plusieurs accessoires sont disponibles pour transporter des charges spéciales.
S'assurer que les traverses sont parallèles et que les
sangles sont bien tendues contre les longerons de toit.
Effectuer un test en secouant les traverses.
VÉRIFIER RÉGULIÈREMENT LE SERRAGE DES FIXATIONS DES TRAVERSES.
Les charges doivent être distribuées et fixées uniformément..
Vérifier le fonctionnement de toutes les portières et du toit ouvrant avant
la conduite.
Toute charge transportée par le véhicule affectera la conduite, notamment par effet de dérive ou par vent de côté, de sorte qu'il
convient de redoubler de prudence.
Pour le remplacement de clés ou obtenir d'autres pièces de rechange, contacter le service à la clientèle : 1-800-632-3290 ou visiter :
www.rolaproducts.com. Veiller à tenir le numéro de l'âme du verrou ou le numéro de pièce à portée de la main.
Utiliser uniquement des sangles d’arrimage NON ÉLASTIQUES.
Étape 3 : Pose des traverses sur les supports d'extrémité
a) Placer la traverse sur les supports d'extrémité en s'assurant que
ceux-ci sont situés dans les encoches sur le dessous de la
traverse. S'assurer que les bouts de la traverse qui dépassent
des supports d'extrémité sont d'une longueur égale. (Figure 6)
b) Insérer l'écrou hexagonal M8 dans le bloc de serrage. Insérer
le bloc de serrage dans l'extrémité de la traverse et placez-la de
façon à aligner l'écrou et le trou du boulon du support
d'extrémité.
Conseil : Fixer l'écrou M8 sur le bloc de serrage avec du ruban
adhésif pour maintenir l'écrou en place.
d) Fixer la traverse sur le support d'extrémité en vissant le boulon
M8 x 20mm avec rondelle plate et rondelle frein dans le trou du
support d'extrémité et l'écrou du bloc de serrage. (Figure 7)
e) À l'aide d'une clé 13 mm ou d'une clé réglable, serrer
complètement le boulon sur le dessous du support d'extrémité.
À l'aide de la clé de sécurité, serrer les boulons 40 mm au
couple de 5 N.m (44 po-lb), ou serrer fermement à la main.
Trou d'ancrage
Boulon M8
Rondelle
frein
Rondelle
plate
Écrou M8
Clé de sécurité en L
Capuchon
d'extrémité
Traverse
Bloc de
serrage
Étape 4 :Pose des bandes de remplissage (figure 8)
a) S'assurer que les barres sont dans la position désirée
puisque les longerons de toit installés à l'usine ne sont PAS
parallèles de sorte que les bandes de remplissage seront
de longueurs différentes selon la position de la traverse
dans le sens avant-arrière.
b) Sur les traverses, marquer les longueurs de bandes
requises.
c) Desserrer le boulon 40 mm à l'aide de la clé de sécurité
d) Enlever les barres en ôtant le boulon M8.
e) Mesurer la longueur des bandes de remplissage nécessaire
pour remplir la fente.
f) À l'aide d'un ciseau ou d'une scie à métaux, découpez les
morceaux.
g) Faire glisser la bande la plus à l'intérieur en position sur les
barres puis réinstaller les barres sur le véhicule (répéter
l'étape 3).
h) Découper et ajouter la bande extérieure une fois les barres
fixées.
Étape 5 : Installation des capuchons d'extrémité
Les capuchons d'extrémité verrouillables peuvent maintenant
être posés dans les extrémités des traverses. Retirer les clés et
les conserver dans un lieu sûr.
Pour installer des accessoires dans les traverses, retirez le
capuchon d'extrémité, puis coupez les bandes au besoin. Une
fois les accessoires installés, replacer les capuchons d'extrémité
et verrouiller. On peut se procurer des bandes de remplissage
additionnelles auprès de ROLA si nécessaire.
Faire glisser
au bout
Attention!
Bords coupants
Bande de
remplissage
intérieure
Bande de
remplissage
extérieure
Centrer la traverse
sur le véhicule
Boulon 40 mm
Figure 5.
Figure 8.
Figure 7.
Figure 6.
Instructions d'installation pour
ensemble de traverses de toit
Jeep Grand Cherokee 2011 et postérieur
(avec longerons de toit installés à l'usine)
59966
Languettes
75 kg /
165 lb
Support
d'extrémité
Capuchon
d'extrémité
Bande
d'isolement
59966N Rev B 8-14-15
