Rose electronics WERKZEUGBOX User manual

1.
ROSE Bikes GmbH
Schersweide 4, 46395 Bocholt, Germany
Made in Taiwan, www.rosebikes.de
WERKZEUGBOX
DE // BEDIENUNGSANLEITUNG WERKZEUGBOX // BEST.-NR.: 1718328 EN // OWNER‘S MANUAL TOOL BOX // PROD. CODE: 1718328
3.
B
B-1
GEFAHR
Unfall- und Beschädigungsgefahr durch falsche Anwendung des Multitools!
Falsche Anwendung der Werkzeuge des Multitools oder Verwendung der Werkzeuge für nicht
passende Komponenten kann zu Beschädigungen und plötzlichem Versagen von Teilen deines
Fahrrads führen!
• Wartungsarbeiten am Fahrrad dürfen nur von Personen mit Erfahrung im Umgang mit
Fahrradkomponenten durchgeführt werden.
• Die Angaben der Komponentenhersteller müssen beachtet werden.
• Nachdem eine Kette vernietet wurde, darf die Kette nicht noch einmal an derselben Stelle
geöffnet werden.
• Eine Kette darf nur zweimal geöffnet und wieder geschlossen werden. Der Abstand der
nachträglich angebrachten Kettennietstifte muss so groß wie möglich sein.
• Ketten mit Kettenschloss dürfen nicht mit einem Kettennietstift verschlossen werden. Es muss
ein zur Kette passendes Kettenschloss angebracht werden.
• Zu lange oder zu kurze Ketten können die Funktion des Antriebs maßgeblich beeinflussen.
• Im Zweifelsfall muss die Hilfe eines Zweiradmechatronikers in Anspruch genommen werden.
Allgemeines
Diese Bedienungsanleitung muss vor der ersten Verwendung deines Multitools gelesen und verstanden
worden sein. Bewahre diese Bedienungsanleitung für späteres Nachschlagen auf.
Verkaufst oder verschenkst du dein Multitool, muss diese Bedienungsanleitung dem Multitool beigelegt
werden.

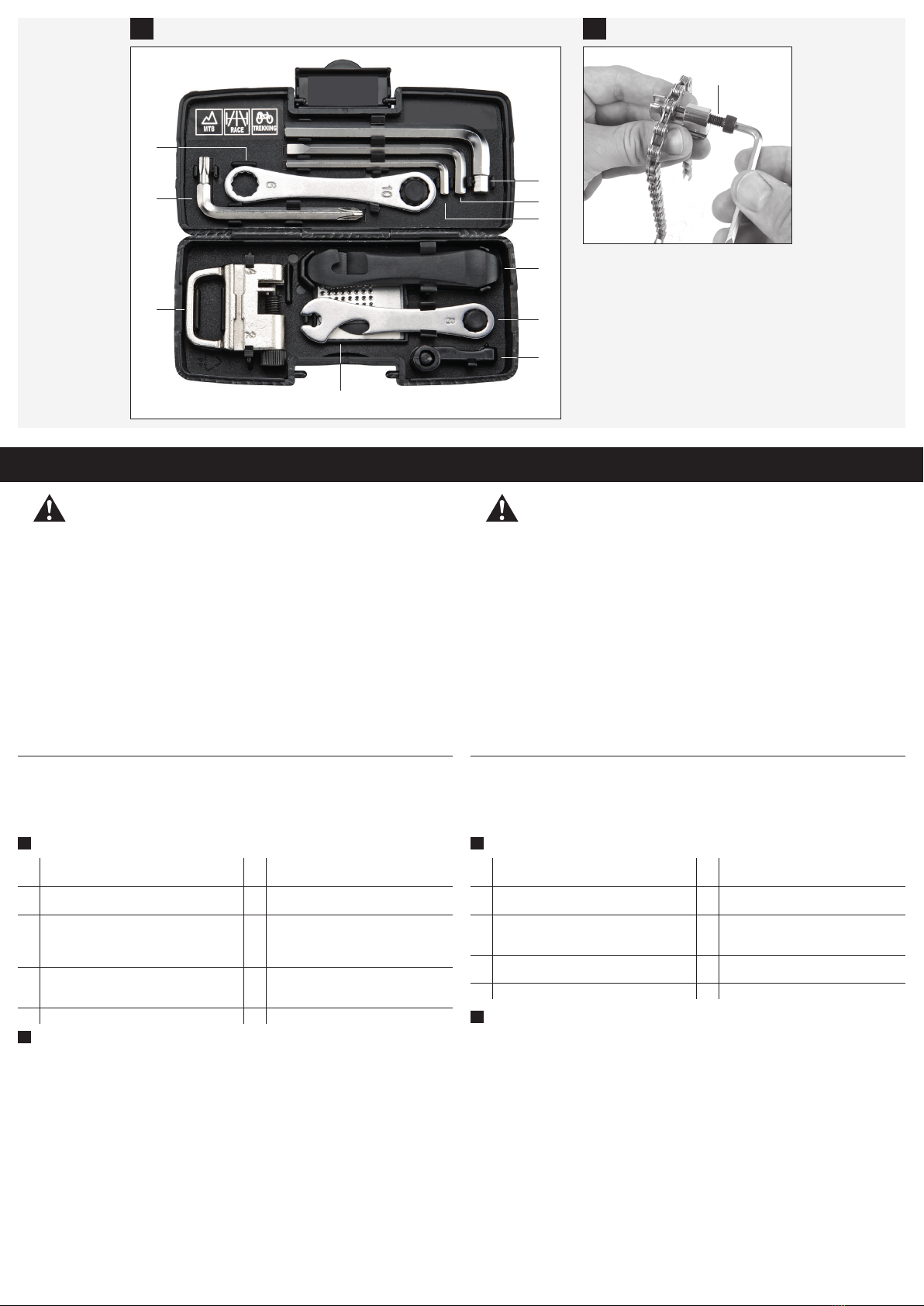

AFunktionsübersicht
19 mm / 10 mm Ringschlüssel 64 mm Innensechskant / Schlitz-
Schraubendreher
2T25 Innensechsrund /
Kreuzschlitz-Schraubendreher
73 mm Innensechskant
3Kettennietdrücker für 7 bis 11-fach Ketten
(außer Campagnolo 10 und 11-fach) /
3,2 mm, 3,3 mm, 3,4 mm Nippelspanner
8 Reifenheber
4Rundflicken selbstklebend mit Schmirgelpapier 98 mm Ringschlüssel / Nippelpanner für
Mavic Spezialnippel / Flaschenöffner
55 mm / 6 mm Innensechskant 10 Halter für Ersatznietstift
BBenutzung des Kettennietdrückers: Entfernen eines Kettennietstifts
1. Kette in den Kettennietdrücker einlegen.
2. Spindel (B-1) mit einem 4mm Innensechskantschlüssel drehen und Kettennietstift vollständig
herausdrücken.
Benutzung des Kettennietdrückers: Anbringen eines Kettennietstifts
Mit dem Kettennietdrücker dürfen keine Campagnolo-Ketten vernietet werden!
1. Offene Kettenenden zusammenstecken und mit Kettennietstift fixieren.
2. Kette in den Kettennietdrücker einlegen.
3. Spindel (B-1) mit einem 4mm Innensechskantschlüssel drehen und Kettennietstift einpressen.
Wartung und Pflege
Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit sowie eine
uneingeschränkte Funktion. ROSE Bikes empfiehlt folgende Tätigkeiten:
• Die Werkzeuge sollten sorgsam behandelt und so aufbewahrt werden, dass Korrosion erschwert
wird und Beschädigungen ausgeschlossen werden können. Die einwandfreie Funktion der
Werkzeuge hängt maßgeblich von deren Zustand ab.
• Die Werkzeuge regelmäßig reinigen und zum Korrosionsschutz mit einem Universalöl einölen.
Diese Bedienungsanleitung ist zusätzlich unter rosebikes.de/Bedienungsanleitungen verfügbar. This manual is additionally available as a pdf file on rosebikes.com/manuals
4.
1
2
3
4
5
6
7
8
9
10
A
DANGER
Risk of injury and damage due to improper use of the multi-tool!
Improper use or handling of the wrenches and using the tools for incompatible components may
lead to damages and sudden failure of bike parts!
• Bicycle maintenance works require experience in handling bike components and must only
be carried out by people with sufficient expertise.
• Please note the component manufacturers’ instructions.
• Once a chain has been riveted, you should not break the same link repeatedly.
• A chain must not be opened and re-joined more than two times. The distance between the
subsequently installed chain pins should be as large as possible.
• Do not use a chain pin to join chains with a master link. You must fit an appropriate
connector link to these chains instead.
• A chain that is too long or too short may have a significant influence on the functioning of
the drivetrain.
• In case of any questions or if in doubt, seek the assistance of a qualified bicycle mechanic.
General information
Please read this manual carefully before using your multi-tool for the first time and make sure you
understand everything. Keep this manual for future reference.
If you sell or give away your multi-tool, please also include the owner’s manual.
AFunctions
19 mm / 10 mm box wrench 64 mm hex wrench / Flat blade screwdriver
2T25 compatible driver / cross-head screwdriver 73 mm hex wrench
3Chain tool for 7 to 11-speed chains (excluding
Campagnolo 10 and 11-speed) /
3,2 mm, 3,3 mm, 3,4 mm spoke wrenches
8Tyre levers
4Self-adhesive round patches with emery paper 98 mm box wrench / Spoke wrench for
Mavic special nipples / Bottle opener
55 mm / 6 mm hex wrench
10 Replacement pin holder
BHow to use the chain tool: How to remove a chain pin
1. Place the chain into the chain tool.
2. Turn the extractor bolt (B-1) with a 4 mm hex wrench and push the chain pin all the way out.
How to use the chain tool: How to insert a chain pin
The chain tool is not designed to install Campagnolo chains!
1. Take the open ends of the chain and join them with a chain pin.
2. Place the chain into the chain tool.
3. Turn the extractor bolt (B-1) with a 4 mm hex wrench and press the chain pin in.
Maintenance and Care
Regular care and maintenance ensure high durability and reliability, as well as unlimited functionality.
ROSE Bikes recommends carrying out the following tasks:
• Handle the tools with care and make sure to protect them from damages and corrosion during
storage. A proper functioning of the tools largely depends on their condition.
• Regularly clean the tools and grease them with universal oil to prevent corrosion.

FR // MANUEL D‘INSTRUCTIONS BOÎTE À OUTILS // ART.: 1718328 NL // HANDLEIDING GEREEDSCHAPSKIST // ART.NR.: 1718328
Ce manuel d’instructions est disponible en fichier pdf sur rosebikes.fr/manuels_dinstructions. Deze handleiding is ook beschikbaar als pdf-bestand op rosebikes.nl/handleidingen.
1.
3.
B
B-1
4.
1
2
3
4
5
6
7
8
9
10
A
DANGER
Risque d'accident ou de dommage lié à une mauvaise utilisation du multi outil!
Une mauvaise utilisation ou manipulation du multi outil ou des outils avec des composants qui ne
sont pas compatibles, peuvent entraîner des dommages ou un dysfonctionnement imprévu des
pièces de votre vélo!
• Seul les personnes qui se connaissent bien en composants de vélo sont autorisées à réaliser
des tâches d’entretien sur le vélo.
• Il faut respecter les indications des fabricants des composants.
• Une fois qu‘une chaîne a été ouverte et rivetée, il ne faut pas la rouvrir plus tard au même
endroit.
• Il ne faut ouvrir ou fermer la chaîne pas plus que deux fois. Si on répare la chaîne pour
la deuxième fois, il faut remplacer dans l‘idéal l‘élément opposé à l‘élément réparé
antérieurement.
• Les chaînes avec un maillon attache-rapide ne doivent pas être fermées avec un rivet de
chaîne. Il faut mettre en place un maillon qui est compatible avec la chaîne.
• Si la chaîne est trop longue ou trop courte, elle peut restreindre largement le fonctionnement
de la transmission du vélo.
• En cas de doute, il faut recourir à un mécatronicien deux-roues.
Informations générales
Veuillez lire attentivement ce manuel d‘instructions avant d’utiliser votre multi outil pour la première
fois et assurez-vous de tout comprendre. Conservez ce manuel d’instructions pour une prochaine
utilisation.
Si vous vendez ou donnez votre multi outil, veuillez également inclure ce manuel d’instructions.
AAperçu des fonctions
1Clé polygonale 9 mm / 10 mm 6Clé hexagonale 4 mm / Tournevis plat
2Dispositif à clé hexalobulaire interne T25 /
Tournevis plat et cruciforme
7Clé hexagonale 3 mm
3Dérive-chaîne pour des chaînes à 7-11 vitesses
(à l’exception des chaînes Campagnolo à 10
et 11 vitesses) / clé à rayons
3,2 mm, 3,3 mm, 3,4 mm
8 Démonte-pneu
4Rustine ronde autocollante avec papier émeri 9Clé polygonale 8 mm / Clé à rayons pour
des écrous spécifiques Mavic
/ Décapsuleur
5Clé hexagonale 5 mm / 6 mm 10 Support pour rivet de rechange
BUtilisation du dérive-chaîne: Retirer le rivet de chaîne
1. Mettez la chaîne dans le dérive-chaîne.
2. Tournez le mandrin (B-1) avec une clé hexagonale 4 mm et sortez le rivet de chaîne.
Utilisation du dérive-chaîne: Mettre le rivet de chaîne en place
Il ne faut pas manipuler de chaîne Campagnolo avec ce dérive-chaîne.
1. Posez un bout de la chaîne dans l‘autre et attachez-les avec le rivet de chaîne.
2. Mettez la chaîne dans le dérive-chaîne.
3. Tournez le mandrin (B-1) avec une clé hexagonale 4 mm et enfoncez le rivet de chaîne.
Entretien et soin
Des soins et un entretien réguliers garantissent une durabilité et une fiabilité élevées. ROSE Bikes
recommande d‘effectuer les tâches ci-dessous:
• Manipulez les outils avec précaution et assurez-vous de les protéger contre les dommages et la
corrosion pendant le stockage. Le fonctionnement impeccable des outils dépend largement de
leur état.
• Nettoyez régulièrement les outils et huilez-les avec une huile universelle pour les protéger de la
corrosion.
GEVAAR
Gevaar op ongeval of beschadiging door onjuist gebruik van de multitool!
Onjuist gebruik van een multitool of het gebruik van een multitool voor niet passende onderdelen
kan leiden tot beschadigingen en plotselinge uitval van onderdelen van de fiets!
• Onderhoudswerkzaamheden aan de fiets mogen uitsluitend worden uitgevoerd door
personen die ervaring hebben met de omgang met fietsonderdelen.
• De aanwijzingen van de fabrikant moeten worden opgevolgd.
• Een ketting die is geponst mag niet op dezelfde plaats nogmaals worden geopend.
• Een ketting mag maximaal 2 keer geopend en weer gesloten worden. De afstand tussen de
nieuwe schakels dient zo groot mogelijk te zijn.
• Kettingen met sluitschakel mogen niet met een kettingpons worden gesloten. Er dient een bij
de ketting passende sluitschakel te worden aangebracht.
• Te lange of te korte kettingen kunnen de functionaliteit van de aandrijving aanzienlijk
beïnvloeden.
• Bij twijfel dient een rijwielhersteller te worden geraadpleegd.
Algemeen
Deze handleiding moet voor het eerste gebruik van de multitool gelezen en begrepen worden. Bewaar
deze handleiding goed om later nog e.e.a. na te kunnen lezen.
Indien je de multitool verkoopt of weggeeft, moet deze handleiding worden meegeleverd.
AOverzicht functies
19 mm / 10 mm ringsleutel 64 mm /
sleufkopschroevendraaier
2T25 binnenzesrond /
kruiskopschroevendraaier
73 mm binnenzeskant
3kettingpons voor 7- t/m 11-speed kettingen
(m.u.v. Campagnolo 10- en 11-speed) /
3,2 mm, 3,3 mm, 3,4 mm spaaksleutel
8 bandenlichter
4zelfklevende, ronde bandenpleisters met
schuurpapier
98 mm ringsleutel / spaaksleutel voor Mavic
speciale nippels / flessenopener
55 mm / 6 mm binnenzeskant 10 houder voor reserve kettingstift
BGebruik van de kettingpons: het verwijderen van een kettingstift
1. Plaats de ketting in de kettingpons.
2. Draai de greep (B-1) met een 4 mm binnenzeskantsleutel en druk de kettingstift volledig uit de
ketting.
Gebruik van de kettingpons: het plaatsen van een kettingstift
Met de kettingpons mogen geen Campagnolo kettingen geponst worden.
1. Steek de open kettingeinden in elkaar en fixeer deze met de kettingstift.
2. Plaats de ketting in de kettingpons.
3. Draai aan de greep (B-1) met een 4 mm binnenzeskantsleutel en druk de kettingstift volledig in
de ketting.
Onderhoud
Regelmatig onderhoud zorgt voor een lange en betrouwbare gebruiksduur en een onbeperkte werking.
ROSE Bikes adviseert de volgende handelingen:
• Behandel de gereedschappen met zorg en bewaar ze zo dat hij ze beschadigd raken en roesten.
Het goed functioneren van de gereedschappen hangt voor een groot deel af van de toestand.
• Reinig en smeer de gereedschappen regelmatig met universele olie om corrosie tegen te gaan.
