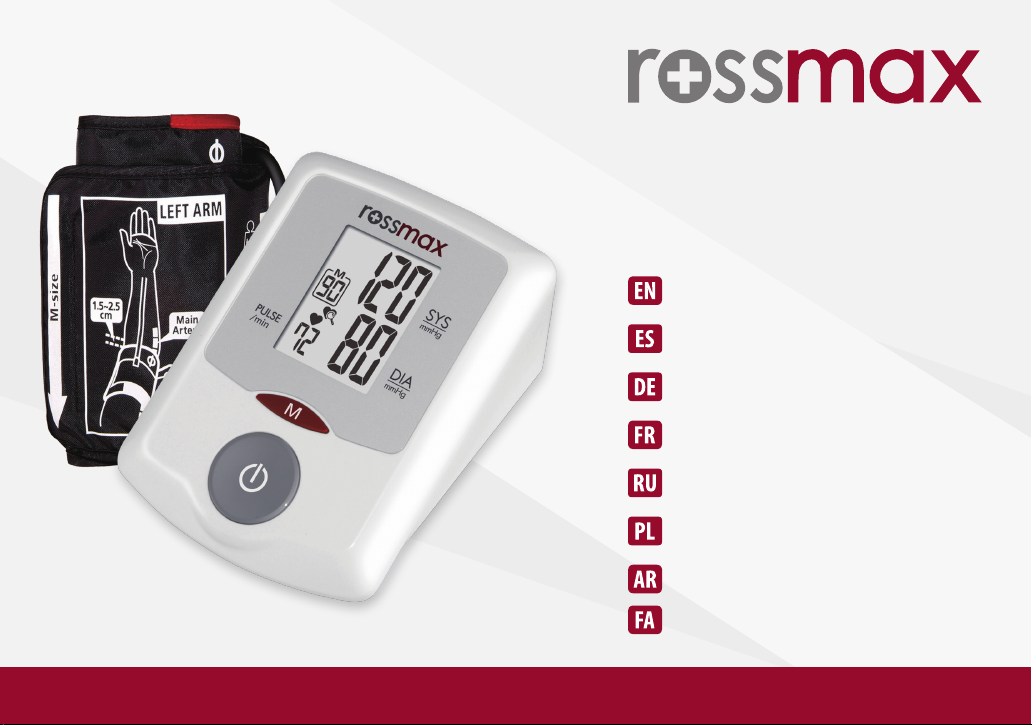

Rossmax Av151f User manual

IN0AV151f000000XX

OBM_IB_AV151f(0)_V9_SW_ver1416

Warranty Registration (Must be completed within 10 days of purchase)

Customer Name: _________________________________________________________________

Street Address: _________________________ City: ____________________________________

State: _________________________________ ZIP code: ________________________________

Telephone: ____________________________ E-mail address: ___________________________

Gender: Male Female Age:

Product Information

Date of purchase: ________________________________________________________________

Store where purchased: ___________________________________________________________

Price Paid (excl. Tax): ______________________________________________________________

This instrument is covered by a 5 year guarantee from the date of purchase. The guarantee is valid only on presentation

of the guarantee card completed by the dealer confirming date of purchase or the receipt. Cuff and wearing parts are not

included. Opening or altering the instrument invalidates the guarantee. The guarantee does not cover damage, accidents

or non-compliance with the instruction manual. Please contact Rossmax Service.

Model: AV151f

www.rossmax.com

Руководство по эксплуатации

Bedienungsanleitung

Instruction Manual

Instrukcja obsługi

Mode d‘emploi

Manual de usuario





1. Wskazanie pamięci

2. Wskazanie niskiego

poziomu naładowa-

nia baterii

3. Wskazanie tętna

4. Tętno

5. Ciśnienie skurczowe

6. Ciśnienie rozkurczo-

7. Funkcja wykrywania

zaburzeń rytmu ser-

ca (IHB)

1. Память

2. Низкий уровень

заряда батарей

3. Пульс

4. Частота пульса

5. Систолическое

давление

6. Диастолическое

давление

7. Указатель наличия

аритмии

1. Плечевая манжета,

2. ЖК-дисплей,

3. Воздушная трубка и коннектор,

4. Кнопка ВКЛ./ВЫКЛ./ПУСК (ON/OFF/START),

5. кнопка «Память»,

6. Крышка батарейного отсека

1. Mankiet,

2. Wyświetlacz LCD,

3. Przewód powietrza i łącznik,

4. Przycisk ON/OFF/START,

5. Przycisk pamięci,

6. Pokrywa baterii,

 .

LCD .

 .

  .

 .

 .

 .

 .

 .

) .

)Memory .

 .

Blood Pressure Standard

(JNC7: 2003, unit: mmHg)

Systolic

Pressure

Diastolic

Pressure

Normal

<120 and <80

Suspected

Hypertension

120~139 or 80~89

Suspected

Stage 1

Hypertension

140~159 or 90~99

Suspected

Stage 2

Hypertension

≥160 or ≥100

Русский Язык

Введение

Точность измерений артериального давления с помощью прибора AV151f

эквивалента точности таких измерений, производимых лицом, прошедшим

соответствующее обучение, с помощью манжеты и стетоскопа, в пределах,

соответствующим требованиям национального стандарта США «Электрон-

ные и автоматические сфигмоманометры». Этот прибор может использо-

ваться взрослыми потребителями в домашних условиях. Не используйте

это устройство на младенцах или новорожденных. Отсутствие дефектов из-

готовления в приборе AV151f гарантируется Международной программой

гарантии. За подробной информацией о гарантии обращайтесь к произво-

дителю - Rossmax International Ltd.

Внимание: Ознакомьтесь с сопутствующей документацией. Перед ис-

пользованием тщательно прочтите это руководство. За конкретной

информацией об артериальном давлении обращайтесь к своему врачу.

Сохраните данное руководство для использования в будущем.

Измерительная технология Real Fuzzy

Для определения артериального давления в данном приборе использует-

ся осциллометрический метод. Перед началом подачи воздуха в манжету

прибор определяет отправное значения давления в манжете, равное дав-

лению воздуха. Прибор определяет уровень давления в манжете, необход-

жимый для измерения, учитывая осцилляции (колебания) давления. После

достижения максимального давления воздух из манжеты стравливается.

Во время стравливания воздуха прибор определяет амплитуду и наклон

осцилляций давления и вычисляет значения систолического и диастоличе-

ского артериального давления, а также частоту пульса.

Предварительные замечания

Данный прибор для измерения артериального давления отвечает требо-

ваниям европейских стандартов, что подтверждается знаком «CE 0120».

Качество прибора проверено на соответствие требованиям директивы EC

93/42/EEC (Директива по приборам медицинского назначения) Приложе-

ние 1.

EN 1060-1: 1995/A2: 2009 Неинвазивные сфигмоманометры - Часть 1 - Об-

щие требования

EN 1060-3: 1997/A2: 2009 Неинвазивные сфигмоманометры - Часть 3 - До-

полнительные требования для электромеханических систем для измере-

ния артериального давления

EN 1060-4: 2004 Неинвазивные сфигмоманометры - Часть 4: Процедуры ис-

пытаний для определения полной системной точности автоматических не-

инвазивных сфигмоманометров.

Данный прибор для измерения артериального давления рассчитан на про-

должительный срок службы. Для обеспечения точности измерений реко-

мендуется проводить повторную калибровку данного прибора каждые два

года.

Стандарт по артериальному давлению

Согласно стандарту по артериальному давлению, разработанному Коор-

динационным комитетом Национальной программы просвещения по про-

блеме высокого артериального давления, уровни артериального давления

делятся на 4 группы. (См. The Seventh Report of the Joint National Committee

on Prevention, Detection, Evaluation, and Treatment of High Blood Pressure-

Complete Report JNC7:2003).Такая классификация артериального давления

основана на результатах проведенных исследований, она может не быть

непосредственно применимой к определенному пациенту. Очень важно

регулярно посещать своего врача. Он пояснит Вам, какие значения арте-

риального давления являются нормальными, а какие могут быть опасными

для Вашего здоровья. Для надежного контроля величины артериального

давления и для сравнения рекомендуется сохранять записи измеренных

значений артериального давления в течение длительного времени. На на-

шем веб-сайте www.rossmax.com можно загрузить бланк страницы журна-

ла для ведения таких записей.

Символы, отображаемые на дисплее

EE / Ошибка измерения: Убедитесь, что коннектор плотно вставлен в

гнездо, повторите процедуру измерения. Правильно наложите манжету и

не двигайте рукой во время измерения. Если ошибка продолжает повто-

ряться, обратитесь в сервисный центр.

E1 / Ошибка циркуляции воздуха: Убедитесь, что коннектор плотно

вставлен в гнездо, и повторите процедуру измерения снова. Если ошибка

продолжает повторяться, обратитесь в сервисный центр.

E2 / Давление превышает 300 мм рт. ст.: Выключите прибор и повтори-

те измерение. Если ошибка продолжает повторяться, обратитесь в сервис-

ный центр или к продавцу.

E3 / Ошибка данных: Выньте и снова установите батареи. Если ошибка

продолжает повторяться, обратитесь в сервисный центр или к продавцу.

Er/ Превышение диапазона измерений: Повторите измерение. Если

ошибка продолжает повторяться, обратитесь в сервисный центр или к

продавцу.

Указатель наличия аритмии

Данный прибор имеет функцию определения аритмии, позволяющую про-

водить точные измерения при наличии аритмии. Прибор предупреждает

пользователя, если при измерении выявлена аритмия.

Примечание: Если символ аритмии ( ) появляется часто, настоятельно

рекомендуется обратиться к врачу.

Установка батарей

1. Чтобы открыть батарейный отсек, нажмите на его крышку и поднимите ее

в направлении стрелки.

2. Установите в батарейный отсек 4 новые батареи размера “AA” в соответ-

ствии с обозначениями внутри отсека, при необходимости вынув перед

этим старые батареи.

3. Установите на место крышку батарейного отсека: сначала установите на

место выступы на нижней части крышке, затем защелкните ее верхнюю

часть.

4. Попарно замените батареи. Замену всех элементов питания необходимо

делать одновременно.

Необходимо заменить элементы питания, если

1. на дисплее появляется символическое изображение батареи.

2. при нажатии на Кнопка ВКЛ./ВЫКЛ./ПУСК прибор не включается.

Внимание!

1. Использованные батареи относятся к категории опасных отходов. Не

утилизируйте их вместе с бытовым мусором.

2. Внутри прибора нет деталей, требующих обслуживания потребителем.

Гарантия не распространяется на батареи и ущерб, причиненный их про-

теканием.

3. При замене необходимо использовать только совершенно новые бата-

реи. Всегда заменяйте все батареи вместе. Используйте батареи одина-

кой марки и типа.

Наложение манжеты

1. Разверните манжету, пропустив свободный конец через D-образное

кольцо на манжете.

2. Наденьте манжету на левую руку. Цветная полоска на манжете должна

быть обращена к пользователю, а трубка направлена параллельно руке

(рис. ). Разверните руку ладонью вверх и расположите манжету так, что-

бы ее край располагался на расстоянии 1,5-2,5 см выше локтевого сгиба.

(рис. ). Потянув за край манжеты, затяните ее на руке.

3. Расположите воздушную трубку по центру руки. Нажмите на застежку и

плотно застегните манжету. Оставьте немного свободного пространства

между манжетой и рукой – примерно столько, чтобы можно было засу-

нуть под манжету 2 пальца. Расположите значок артерии (Ø) над главной

артерией (на внутренней стороне руки) (рис. ,). Примечание: чтобы

найти главную артерию, прижмите 2 пальца примерно в 2 сантиметрах

над локтевым сгибом на внутренней стороне руки. Определите, где пульс

прощупывается лучше всего – это место прохождения главной артерии.

4. Подсоедините воздушную трубку манжеты к прибору с помощью коннек-

тора. (рис. ).

5. Положите руку на стол ладонью вверх так, чтобы манжета располагалась

на уровне сердца. Убедитесь, что трубка не пережата. (рис. )

6. Манжета подходит по размеру, если стрелка располагается в пределах

цветной полоски, как показано на рис. . Если стрелка лежит за преде-

лами цветной полоски, необходимо использовать манжету другого раз-

мера. Необходимо, чтобы трубка шла вдоль середины руки.

Методика измерений

Несколько полезных советов для получения более точных результатов:

• Артериальное давление меняется с каждым ударом сердца и постоянно

колеблется в течение дня.

• На результат измерения артериального давления могут влиять положе-

ние тела пользователя прибора, его физиологическое состояние и дру-

гие факторы. Для более точного измерения артериального давления его

следует производить не ранее чем через час после физических нагрузок,

принятия ванны, принятия пищи, курения и употребления напитков, со-

держащих алкоголь или кофеин.

• Перед проведением измерения рекомендуется спокойно посидеть на ме-

сте в течение не менее 5 минут, поскольку измерения, проводимые в рас-

слабленном состоянии, являются более точным. Не следует проводить из-

мерение давления в состоянии физической усталости или изнеможения.

• Не следует проводить измерение давления в состоянии стресса или на-

пряжения.

• При проведении измерения не следует говорить и двигать рукой или ее

кистью.

• Артериальное давление необходимо измерять при нормальной темпера-

туре тела. Если же Вы ощущаете жар или озноб, отложите измерение на

некоторое время.

• Если прибор хранился при очень низкой температуре (примерно при тем-

пературе замерзания или ниже), перед использованием его следует вы-

держать в теплом помещении в течение не менее одного часа.

• Рекомендуемое время повторного измерения 5 минуты.

1. Нажмите кнопку ВКЛ./ВЫКЛ./ПУСК В течение примерно одной секунды на

дисплее отображаются одновременно все элементы, после чего на экра-

не появляется число «0».

2. Происходит автоматическое нагнетание воздуха в манжету до соответ-

ствующего уровня в зависимости от пульса пользователя. После этого

происходит измерение. При измерении важно не делать никаких движе-

ний. Любое значительное движение может повлиять на точность измере-

ния.

3. После проведения измерения на дисплее одновременно отображаются

значения систолического и диастолического давления и частоты пульса,

которые автоматически сохраняются в памяти прибора. В памяти могут

сохраняться до 90 результатов измерений.

4. Измерение завершено. Нажмите кнопку ВКЛ./ВЫКЛ./ПУСК для выключения

прибора. Если не нажимать на эту кнопку, прибор автоматически выклю-

чится через 1 минуту.

Если прибор определяет, что для измерения артериального давления не-

обходимо большее давление, автоматически производится повторное на-

гнетание воздуха в манжету до примерно 220 мм. рт. ст.

Примечание:

1. Данный прибор автоматически отключается примерно через 1 минуту по-

сле последнего нажатия кнопки.

2. Чтобы прервать измерение, достаточно нажать кнопку памяти (М) или

кнопку ВКЛ./ВЫКЛ./ПУСК. После этого сразу начинается стравливание воз-

духа.

3. Во время измерения не следует разговаривать и двигаться.

Отображение значений из памяти

1. Для того, чтобы просмотреть сохраненные результаты измерений, необ-

ходимо нажать кнопку памяти (М). На экране отобразится последний со-

храненный результат.

2. Повторное нажатие кнопки памяти (М) выводит на экран результат пре-

дыдущего измерения.

3. Все результаты, сохраненные в памяти, отображаются на дисплее вместе с

их порядковым номером.

Удаление сохраненных в памяти значений

Нажмите и удерживайте кнопку памяти Memory не менее 5 секунд. Вся ин-

формация из памяти будет удалена.

Устранение неисправностей

Если при работе с прибором возникают неисправности, обратитесь к описа-

нию возможных неисправностей, приведенному ниже.

Неисправность Что следует проверить Исправление неисправ-

ности

При нажатии кноп-

ки ВКЛ./ВЫКЛ./

ПУСК прибор не

включается.

Достаточный ли уровень

заряда батарей? Заменить старые бата-

реи на новые.

Правильно ли установле-

ны батареи (соблюдена ли

их полярность)?

Установите батареи в

правильном положении.

На дисплее появ-

ляются буквы EE,

или измеренное

значение артери-

ального давления

чрезмерно высо-

кое или низкое.

Правильно ли наложена

манжета? Правильно наложите

манжету.

Во время измерения Вы

говорили или двигались? Повторите измерения.

Во время измерения

запястье не должно

двигаться.

Во время измерения Вы

встряхнули запястьем с

манжетой?

Внимание: Если прибор по-прежнему не функционирует нормально, об-

ратитесь в сервисный центр. Ни при каких обстоятельствах не разбирайте

прибор и не пытайтесь самостоятельно его починить!

Замечания

1. Прибор содержит высокоточные узлы и детали. Не подвергайте прибор

влиянию высоких температур, влаги и прямых солнечных лучей. Старай-

тесь не ронять и не ударять прибор, предохраняйте его от пыли.

2. Чистку прибора для измерения артериального давления следует про-

водить с осторожностью, используя слегка влажную мягкую ткань. При

этом не следует сильно давить на прибор. Нельзя мыть манжету в воде

или применять для ее чистки химические очистители. Для чистки нельзя

использовать растворители, спирт или бензин.

3. Протекающие батареи могут повредить прибор. Если прибор не исполь-

зуется в течение длительного времени, необходимо вынуть из него ба-

тареи.

4. Для предотвращения опасных ситуаций данный прибор не должен ис-

пользоваться детьми.

5. Если прибор хранился при низкой температуре (примерно при темпера-

туре замерзания или ниже), перед использованием его необходимо вы-

держать в течение часа при комнатной температуре.

6. Техническое обслуживание данного прибора потребителем не произ-

водится. Не следует пытаться открыть прибор с использованием инстру-

ментов или производить настройку узлов и деталей внутри прибора. При

возникновении проблем обращайтесь в сервисный центр, к продавцу

или непосредственно в компанию Rossmax International Ltd.

7. Общей проблемой для всех измерителей артериального давления, ис-

пользующих осциллометрический метод, является возникновение труд-

ностей при определении точного артериального давления при аритмии

(преждевременное сокращение предсердий или желудочков, мерца-

тельная аритмия), диабете, плохом кровообращении, заболеваниях по-

чек, а также у пациентов после инсульта или в бессознательном состо-

янии.

8. Чтобы прекратить измерение в любое время, нажмите Кнопка ВКЛ./ВЫКЛ./

ПУСК, после чего начинается быстрое стравливание воздуха из манжеты.

9. Если давление в манжете превышает 300 мм. рт. ст., автоматически на-

чинается быстрое стравливание воздуха из манжеты для обеспечения

безопасности.

10. Данный прибор, предназначенный для использования в домашних усло-

виях, не может заменить обследование у врача.

11. Не используйте прибор для диагностики и лечения каких-либо заболе-

ваний. Результаты измерения имеют исключительно ознакомительный

характер. Для расшифровки результатов измерений следует обратиться

к медицинскому работнику. Обратитесь к вашему лечащему врачу, если

вам кажется, что вы больны. Не изменяйте схему лечения, не проконсуль-

тировавшись с врачом.

12. Электромагнитные помехи: прибор содержит чувствительные электрон-

ные узлы. Не размещайте прибор в зоне действия сильных электриче-

ских или электромагнитных полей (возле мобильных телефонов, микро-

волновых печей и пр.) Это может привести к временным сбоям в работе

прибора.

13. Утилизируйте прибор, его батареи, узлы и дополнительные приспосо-

бления в соответствии с местным законодательством.

14. Не гарантируется правильная работа прибора, если он используется или

хранится при температуре и влажности, не соответствующим указанным

в руководстве.

Технические характеристики

Метод измерения Осциллометрический

Диапазон измерений Давление: 40-250 мм. рт. ст.; частота пульса:

40~199 уд./мин

Датчик давления полупроводниковый

Погрешность изме-

рений давление ± 3 мм. рт. ст.; пульс ± 5 %

Нагнетание воздуха с помощью насоса

Стравливание воздуха автоматическое

Емкость памяти 90 значений

Автоматическое от-

ключение через 1 минуту после последнего нажатия

кнопки

Условия эксплуатации

температура 10°C~40°C (50°F~104°F), относительная влаж-

ность воздуха 40%~85%; 700~1060 hPa

Хранение и Условия

хранения температура -10°C~60°C (14°F~140°F), относительная влаж-

ность воздуха 10%~90%; 700~1060 hPa

Источник питания пост. тока 6 В пост. тока, четыре батареи типа

(АAА)

Размеры 145(Д) X 105(Ш) X 75 (В) мм

Вес 384.5g (брутто, без батарей)

Плечесая манжета 24~36 см(9.4”~14.2”)

Группа пользователей взрослые

Конструкция прибора и манжеты защищают от

поражения электрическим током.

IP Классификация IP21: Защита от вредных попаданий воды и пыле-

видных частиц

*Производитель оставляет за собой право изменять технические харак-

теристики без предупреждения.

Język Polski

Wstęp

Pomiary ciśnienia tętniczego przeprowadzone za pomocą AV151f wykonane

są z dokładnością zbliżoną do wyników uzyskiwanych w badaniu specjali-

stycznym przy użyciu ciśnieniomierza i metody osłuchowej z zastosowaniem

stetoskopu, zgodnie z normami American National Standard zawartymi w

informatorze „Elektroniczne lub automatyczne manometry do pomiaru ci-

śnienia tętniczego”. Prezentowane urządzenie przeznaczone jest dla osób

dorosłych do użytku domowego. Nie wolno urządzenia stosować do wyko-

nywania badań u noworodków i niemowląt. Urządzenie AV151f jest objęte

gwarancją dotyczącą wad fabrycznych zgodnie z postanowieniami Między-

narodowego Programu Gwarancyjnego. Informacje dotyczące gwarancji

mogą zostać uzyskane od producenta, czyli rmy Rossmax International Ltd.

Uwaga: Należy zapoznać się z dokumentacją towarzyszącą. Przed roz-

poczęciem użytkowania produktu należy dokładnie przeczytać niniejszą

instrukcję. Szczegółowe informacje dotyczące ciśnienia krwi należy uzy-

skać od lekarza. Należy zachować instrukcje do wglądu.

Technologia pomiarowa Real Fuzzy

Pomiar ciśnienia tętniczego jest wykonywany przez urządzenie przy użyciu

metody oscylometrycznej. Przed rozpoczęciem pompowania mankietu,

urządzenie określa ciśnienie podstawowe w mankiecie, odpowiadające ci-

śnieniu otaczającego powietrza. Następnie urządzenie określa odpowiedni

poziom pompowania powietrza na podstawie oscylacji ciśnienia, po czym

całkowicie odprowadza powietrze z mankietu.

Podczas wypuszczania powietrza, urządzenie wykrywa amplitudę i nachyle-

nie oscylacji ciśnienia, określając na tej podstawie ciśnienie skurczowe i roz-

kurczowe użytkownika oraz jego tętno.

Uwagi wstępne

Niniejsze urządzenie przeznaczone do pomiaru ciśnienia krwi spełnia wszyst-

kie wymogi obowiązujących przepisów europejskich i zostało opatrzone

oznakowaniem „CE 0120”. Jakość urządzenia została poddana kontroli i speł-

nia wszystkie wymagania Załącznika I europejskiej dyrektywy 93/42/EWG,

dotyczącej urządzeń medycznych oraz obowiązujących norm zharmonizo-

wanych.

EN 1060-1: 1995/A2: 2009 Nieinwazyjne sgmomanometry - Część 1 – Wy-

magania ogólne

EN 1060-3: 1997/A2: 2009 Nieinwazyjne sgmomanometry - Część 3 - Do-

datkowe wymagania dotyczące elektro-mechanicznych systemów pomiaru

ciśnienia krwi

EN 1060-4: 2004 Nieinwazyjne sgmomanometry - Część 4: Metody badań w

celu wyznaczenia ogólnej dokładności układu automatycznych nieinwazyj-

nych sgmomanometrów.

Ten ciśnieniomierz został zaprojektowany, aby służyć przez wiele lat. Dla za-

pewnienia utrzymania precyzji pomiaru, w przypadku tego urządzenia zale-

cane jest przeprowadzanie jego ponownej kalibracji co dwa lata.

Normy ciśnienia tętniczego

Krajowy Komitet Koordynacyjny ds. Programu Edukacji dotyczącego Nadci-

śnienia Krwi opracował standard dotyczący pomiaru ciśnienia krwi, zawie-

rający klasykację obejmującą 4 zakresy. (Patrz Siódmy Raport Wspólnego

Krajowego Komitetu ds. Prewencji, Detekcji, Oceny i Leczenia Nadciśnienia

– Kompletny raport JNC7:2003.)Klasykacja dotycząca ciśnienia krwi została

opracowana na podstawie danych historycznych i może nie być odpowied-

nia dla konkretnego pacjenta. Ważne jest, aby regularnie konsultować się ze

swoim lekarzem. Lekarz udzieli pacjentowi informacji dotyczących jego nor-

malnego ciśnienia krwi oraz wartości ciśnienia, przy której pacjent może być

zagrożony. Dla zapewnienia niezawodnego i wiarygodnego diagnozowania

ciśnienia krwi, należy prowadzić rejestr, w którym zapisywane są wartości po-

miarów w dłuższym okresie czasu. Specjalny rejestr do zapisywania wyników

pomiaru ciśnienia może zostać pobrany na stronach internetowych www.

rossmax.com.

Objaśnienia symboli stosowanych na wyświetlaczu

EE / Błąd pomiaru: Należy upewnić się, że wtyczka L jest prawidłowo podłą-

czona do gniazda powietrza i wykonać pomiar ponownie. Założyć prawidło-

wo mankiet i nie zmieniać położenia ramienia podczas pomiaru. Jeżeli błąd

występuje nadal, należy zwrócić urządzenie do miejscowego dystrybutora

lub punktu serwisowego.

E1 / Nieprawidłowy obieg powietrza: Należy upewnić się, że wtyczka L

jest prawidłowo podłączona do gniazda powietrza i wykonać pomiar po-

nownie. Jeżeli błąd występuje nadal, należy zwrócić urządzenie do miejsco-

wego dystrybutora lub punktu serwisowego.

E2 / Ciśnienie przekraczające 300 mmHg: Wyłączyć urządzenie i wyko-

nać pomiar ponownie. Jeżeli błąd występuje nadal, należy zwrócić urządze-

nie do miejscowego dystrybutora lub punktu serwisowego.

E3 / Błąd danych: Należy wyjąć baterie, odczekać 60 sekund i włożyć je po-

nownie. Jeżeli błąd występuje nadal, należy zwrócić urządzenie do miejsco-

wego dystrybutora lub punktu serwisowego.

Er / Przekroczenie zakresu pomiaru: Wykonać pomiar ponownie. Jeżeli

błąd występuje nadal, należy zwrócić urządzenie do miejscowego dystrybu-

tora lub punktu serwisowego.

Wskaźnik nieregularnego rytmu serca (IHB)

Ciśnieniomierz został wyposażony w funkcję wykrywania zaburzeń rytmu

serca (IHB), co pozwala na uzyskanie prawidłowych pomiarów u osób, u któ-

rych pojawi się nierówna praca serca. Jednocześnie aparat informuje użyt-

kownika o wykryciu nieregularności rytmu serca.

Uwaga: Jeśli ikona IHB ( ) pojawia się często na ekranie należy skonsulto-

wać się z lekarzem.

Zakładanie baterii

1. Aby otworzyć komorę baterii należy wcisnąć i podnieść pokrywę baterii

zgodnie z kierunkiem wskazanym strzałką.

2. Włożyć lub wymienić 4 baterie AA zgodnie z oznakowaniem wewnątrz

komory.

3. Aby założyć pokrywę najpierw należy wsunąć zaczepy dolnej części, a na-

stępnie przesunąć górną część pokrywy komory.

4. Baterie należy wymieniać parami. Jeśli aparat nie będzie przez dłuższy

okres czasu używany, należy baterie wyjąć.

Baterie należy wymienić na nowe jeśli

1. na wyświetlaczu pojawi się symbol słabej baterii.

2. Po wciśnięciu przycisku ON/OFF/START nic nie pojawia się na wyświetla-

czu.

Ostrzeżenie

1. Baterie to odpady niebezpieczne. Nie należy ich wyrzucać ze zwykłymi

śmieciami.

2. Wewnątrz urządzenia nie ma części obsługiwanych przez użytkownika.

Gwarancja nie obejmuje baterii ani szkód powstałych na skutek używania

starych baterii.

3. Należy stosować wyłącznie markowe rodzaje baterii. Należy zawsze wy-

mieniać baterie równocześnie. Należy używać baterii tej samej marki i typu.

Zakładanie mankietu

1. Rozłóż mankiet pozostawiając jego końcówkę w kształcie D w pętelce.

2. Włóż mankiet na lewą rękę. Oznaczony kolorem pasek powinien znajdo-

wać się bliżej ciebie, a przewód ma być skierowany w dół ręki (Rys. ). Ob-

róć wewnętrzną część lewej dłoni do góry i przesuń krawędź mankietu na

odległość ok. 1,5 - 2,5 cm powyżej zgięcia w łokciu (Rys. ). Zapnij mankiet

pociągając jego końcówkę.

3. Ustaw przewód centralnie wzdłuż ręki. Wciśnij haczyk i dokładnie owiń ma-

teriał. Pomiędzy mankietem a ramieniem powinno pozostawać miejsce na

2 palce. Oznaczenie (Ø) należy ułożyć na wysokości głównej tętnicy (po

wewnętrznej stronie ręki) (Rys. , ). Uwaga: Znajdź swoją główną tętnicę

naciskając dwoma palcami miejsce na wewnętrznej stronie ręki ok. 2 cm

powyżej zgięcia w łokciu. Znajdź miejsce, w którym puls jest najlepiej od-

czuwalny. Jest to Twoja główna tętnica.

4. Podłącz przewód połączeniowy ramienia do urządzenia (Rys. ).

5. Oprzyj ramię na stole (otwartą dłonią skierowaną do góry) w taki sposób,

aby mankiet znajdował się na wysokości serca. Upewnij się, że przewód nie

jest skręcony (Rys. ).

6. Mankiet jest odpowiedni, jeśli strzałka znajduje się wewnątrz obszaru ozna-

czonego ciągłą kolorową linią, jak pokazano z prawej strony (Rys. ). Jeżeli

strzałka wychodzi poza ciągłą kolorową linię, musisz używać mankietu o in-

nym obwodzie. Aby uzyskać informacje dotyczące innych dostępnych roz-

miarów mankietów, należy skontaktować się z miejscowym sprzedawcą.

Procedury pomiaru

Poniżej zamieszczone zostało kilka użytecznych porad umożliwiających za-

pewnienie odpowiedniej dokładności pomiaru:

• Ciśnienie tętnicze zmienia się przy każdym uderzeniu serca i podlega cią-

głym wahaniom podczas dnia.

• Wynik pomiaru ciśnienia może być uzależniony od pozycji użytkownika,

jego stanu zjologicznego i innych czynników. Dla zapewnienia optymal-

nej dokładności, przed rozpoczęciem pomiaru ciśnienia tętniczego należy

odczekać jedną godzinę po wykonywaniu ćwiczeń zycznych, kąpieli, spo-

żywaniu posiłków lub napojów zawierających alkohol bądź kofeinę oraz

paleniu tytoniu.

• Przed rozpoczęciem pomiaru należy siedzieć w wygodnej pozycji przez co

najmniej 5 minut, ponieważ dla zapewnienia odpowiedniej precyzji pomiar

powinien być wykonywany w stanie odpoczynku. Podczas wykonywania

pomiaru użytkownik nie powinien być zmęczony lub wyczerpany.

• Nie należy wykonywać pomiaru, kiedy użytkownik znajduje się w stanie stre-

su lub napięcia nerwowego.

• Podczas pomiaru nie należy mówić ani poruszać ramieniem lub ręką.

• Ciśnienie powinno być mierzone przy normalnej temperaturze ciała. Jeże-

li użytkownik odczuwa szczególne gorąco lub zimno, powinien odczekać

chwilę przed wykonaniem pomiaru.

• Jeżeli urządzenie jest przechowywane w niskiej temperaturze (bliskiej zera),

przed użyciem należy umieścić go na co najmniej godzinę w temperaturze

pokojowej.

• Przed wykonaniem kolejnego pomiaru należy zaczekać 5 minut.

1. Wciśnij przycisk ON/OFF/START. Po wyświetleniu wszystkich symboli przez

mniej więcej jedną sekundę, na wyświetlaczu zacznie wyświetlona cyfra

„0”.

2. Urządzenie zacznie automatycznie napompowywać mankiet do odpo-

wiedniego poziomu, określanego na podstawie oscylacji tętna użytkow-

nika. Następnie rozpoczęty zostanie pomiar. Podczas pomiaru użytkownik

powinien pozostawać w nieruchomej pozycji. Jakiekolwiek nagłe ruchy

mogą spowodować zakłócenie wyników pomiaru.

3. Po zakończeniu pomiaru urządzenie wyświetli równocześnie wartości ci-

śnienia skurczowego, rozkurczowego oraz tętna – wyniki pomiaru zostaną

automatycznie zapisane w pamięci. W pamięci może zostać zapisane mak-

symalnie 90 wyników pomiaru.

4. Pomiar został zakończony. Wciśnij przycisk ON/OFF/START, aby wyłączyć

urządzenie. Jeżeli żaden przycisk nie zostanie wciśnięty, urządzenie wyłą-

czy się automatycznie po upływie 1 minuty.

Urządzenie automatycznie napompuje mankiet do ciśnienia wynoszącego

około 220 mmHg w razie wykrycia, że w przypadku danego użytkownika dla

wykonania pomiaru konieczne jest wyższe ciśnienie.

Uwaga:

1. Urządzenie wyłącza się automatycznie po upływie mniej więcej 1 minuty

od ostatniego wciśnięcia przycisku.

2. Aby przerwać pomiar, wystarczy wcisnąć przycisk Pamięć lub ON/OF/

START – powietrze zostanie natychmiast wypuszczone z mankietu.

3. Podczas pomiaru nie należy mówić ani poruszać ramieniem lub ręką.

Wywoływanie wartości z pamięci

1. Aby wyświetlić zapisane w pamięci wyniki pomiarów ciśnienia, wciśnij

przycisk Pamięć. Wyświetlony zostanie ostatni zestaw zapamiętanych wy-

ników pomiaru.

2. Po kolejnym wciśnięciu przycisku Pamięć wyświetlony zostanie poprzedni

zestaw wyników pomiaru.

3. Wszystkie wyniki zapisane w pamięci są wyświetlane wraz z numerem po-

rządkowym zapisu.

Usuwanie wartości z pamięci

Wciśnij i przytrzymaj przycisk Pamięć przez mniej więcej 5 sekund - dane w

wybranym obszarze pamięci zostaną automatycznie usunięte.

Rozwiązywanie problemów

W razie stwierdzenia jakichkolwiek nieprawidłowości w czasie pomiaru, nale-

ży sprawdzić wymienione poniżej punkty.

Symptomy Punkty kontrolne Korekta

Po wciśnięciu

przycisku ON/OFF/

START nic nie jest

wyświetlane na

ekranie

Czy baterie nie są wyczer-

pane? Załóż dwie nowe

baterie.

Czy baterie zostały włożone z

prawidłową biegunowością?

Włóż ponownie baterie

w prawidłowym poło-

żeniu.

Na wyświetlaczu

pojawia się symbol

EE lub pokazywana

wartość ciśnienia

jest zdecydowanie

za niska (wysoka).

Czy mankiet jest założony

prawidłowo?

Owiń mankiet raz

jeszcze w taki sposób,

aby znajdował się we

właściwej pozycji.

Czy podczas pomiaru nie

mówiłeś(-aś) i nie poruszałeś(-

-aś) się?

Wykonać pomiar

ponownie.

Podczas pomiaru nad-

garstek musi być utrzy-

mywany nieruchomo.

Czy nie potrząsałeś(-aś)

nadgarstkiem z założonym

mankietem?

Uwaga: Jeżeli urządzenie nadal nie działa, należy zwrócić je do sprzedawcy.

W żadnym przypadku nie należy próbować demontować i naprawiać urzą-

dzenie na własną rękę.

Ostrzeżenia

1. Urządzenie jest wyposażone w podzespoły o wysokiej precyzji. Należy

więc unikać ekstremalnych temperatur, wilgotności oraz bezpośredniego

działania promieni słonecznych. Uważać, aby nie upuścić urządzenia i nie

narażać go na nagłe uderzenia, chronić przed kurzem.

2. Obudowa ciśnieniomierza i mankiet powinny być czyszczone lekko nawil-

żoną, miękką ściereczką. Nie dociskać zbyt mocno. Nie prać mankietu i nie

czyścić go żadnymi produktami chemicznymi. Do czyszczenia urządzenia

nie wolno używać rozcieńczalnika, alkoholu ani benzyny.

3. Wyciek z baterii może spowodować uszkodzenie urządzenia. Jeżeli urzą-

dzenie nie będzie używane przez dłuższy czas, należy wyjąć baterie.

4. Dla uniknięcia zagrożeń, urządzenie nie może być obsługiwane przez

dzieci.

5. Jeżeli urządzenie jest przechowywane w temperaturze bliskiej zera, przed

użyciem należy umieścić go na pewien czas w temperaturze pokojowej.

6. Urządzenie nie może być naprawiane przez użytkownika. Nie wolno w

żadnym wypadku usiłować otwierać urządzenie za pomocą jakichkolwiek

narzędzi. Żadne elementy wewnętrzne nie mogą być naprawiane przez

użytkownika. W razie jakichkolwiek problemów, należy skontaktować się

ze sprzedawcą lub lekarzem, u którego urządzenie zostało zakupione,

bądź też z rmą Rossmax International Ltd.

7. W przypadku wszystkich ciśnieniomierzy, w których wykorzystywana jest

funkcja pomiaru oscylometrycznego, możliwe jest wystąpienie proble-

mów dotyczących określenia prawidłowego poziomu ciśnienia u użyt-

kowników cierpiących na arytmię (przedwczesne migotanie przedsion-

ków lub komór), cukrzycę, zaburzenia schorzenia krwi, choroby nerek, a

także u pacjentów po wylewie lub osób nieprzytomnych.

8. Aby w dowolnej chwili wyłączyć urządzenie, należy wcisnąć przycisk ON/

OFF/START – powietrze zostanie szybko usunięte z mankietu.

9. Kiedy ciśnienie w nadmuchiwanym mankiecie przekroczy 300 mmHg, ze

względów bezpieczeństwa zostanie on szybko opróżniony.

10. Należy pamiętać, że urządzenie jest przeznaczone wyłącznie do użytku

domowego i w żadnym wypadku nie zastępuje porady lekarskiej.

11. Urządzenie nie może być wykorzystywane w celu diagnozowania lub

leczenia jakichkolwiek problemów zdrowotnych. Wyniki pomiarów po-

siadają jedynie znaczenie informacyjne. Interpretacja wyników pomiaru

ciśnienia tętniczego może być przeprowadzana wyłącznie przez lekarza.

W razie jakichkolwiek podejrzeń dotyczących problemów zdrowotnych

należy skontaktować się z lekarzem. Nie należy w żadnym wypadku zmie-

niać zażywanych lekarstw bez wcześniejszego uzgodnienia tego z leka-

rzem.

12. Zakłócenia elektromagnetyczne: Urządzenie jest wyposażone w delikat-

ne komponenty elektroniczne. Urządzenie nie powinno być używane w

pobliżu silnych pól elektrycznych lub elektromagnetycznych (np. wytwa-

rzanych przez telefony komórkowe lub kuchenki mikrofalowe). Może to

spowodować tymczasowe zakłócenie dokładności pomiaru.

13. Urządzenie, baterie, komponenty i akcesoria powinny być przeznaczone

do utylizacji zgodnie z obowiązującymi przepisami miejscowymi.

14. Urządzenie może nie spełniać wymogów specykacji w przypadku, jeżeli

jest przechowywane lub wykorzystywane w warunkach wykraczających

poza zakres temperatury i wilgotności, określony w Specykacjach.

Specykacje

Metoda pomiaru Oscylometryczna

Zakres pomiaru Ciśnienie: 40-250 mmHg; Tętno: 40~199 uderzeń

na minutę

Czujnik ciśnienia Półprzewodnikowy

Dokładność Ciśnienie: ±3 mmHg; Tętno: ±5% odczytu

Pompowanie Za pomocą pompy

Wypuszczanie powietrza Automatyczny zawór spustowy

Pojemność pamięci 90 pomiarów

Automatyczne wyłączanie 1 minuta po ostatnim wciśnięciu przycisku

Środowisko pracy 10°C~40°C (50°F~104°F); 40%~85% wilgotności

względnej ; 700~1060 hPa

Przechowywanie i Trans-

port Environment -10°C~60°C(14°F~140°F); 10%~90% wilgotności

względnej; 700~1060 hPa

Zasilanie prądem stałym 6 V DC, 4 baterie (AA)

Wymiary 145 (dł.) X 105 (szer.) X 75 (wys.) mm

Ciężar 384.5g (brutto) (bez baterii)

Obwód ramienia Osoba dorosła: 24~36 cm (9.4”~14.2”)

Utilisateurs autorisés Adultes

: Typ BF: Urządzenie i mankiet posiadają specjalne

zabezpieczenie przed porażeniem prądem.

Klasykacja IP IP21: Rodzaj ochrony przed wodą i pyłami

* Specykacje mogą ulec zmianie bez powiadomienia.





             

      

    

   



         

      













.)

           





)Real Fuzzy Measuring





















          "CE 0"

EEC



 :



 :



           : 



              























.



 

LEE





 

L











Er



)IHB

IHB







 ( IHB





 

    “       









            































.D

 .

         .













 .

     

 .).Ø(









.) .

 .

.)

 .















































 .







 .









 .







 .













   

   .





            .



 .





 .

 



 .



 .















  

  















  EE









 





















           































       

.)

































          













 ~~       

 ~  -

 ~  



)

  ~~ 





IP

















)IHB











   

































CE"CE 

"



 :-



 :3-



-

















.)











.





L:)Measurement ErrorEE









L









 mmHg















Er



)IHB

IHB





 













































D













.)Ø(







.)















































            





















     





             



mmHg 



































   

           





























EE













 









 









































            













mmHg 











     





























 mmHg -       

~

 



-

~



DC)DC    





IP

















)IHB

Rossmax Swiss GmbH,

Tramstrasse 16, CH-9442 Berneck, Switzerland

Center tube over

middle of arm

WARNING: The symbol on this product means that it's an electronic product and following the European directive 2012/19/EU the

electronic products have to be dispose on your local recycling centre for safe treatment.

ADVERTENCIA: Este símbolo en el producto signica que se trata de un producto electrónico y, en conformidad con la Directiva Europea

2012/19/EU, los productos electrónicos deberán desecharse en su centro de reciclaje local para un tratamiento seguro.

ACHTUNG:Das Symbol auf diesem Produkt bedeutet, dass es sich um ein elektronisches Gerät entsprechend der europäischen Richtlinie 2012/19/

EU handelt, und dass das elektronische Gerät über das lokale Recyclingzentrum sicher entsorgt werden muss.

AVERTISSEMENT: le symbole gurant sur ce produit signie qu’il s’agit d’un produit électronique et, conformément à la directive européenne

2012/19/EU, les produits électroniques usagés doivent être apportés dans un point de collecte pour leur recyclage.

ПРЕДУПРЕЖДЕНИЕ: Данный символ на изделии означает, что это электронный продукт и, в соответствии с европейской директивой

2012/19/EU, должен быть утилизирован в местном центре утилизации.

OSTRZEŻENIE: Symbol umieszczony na urządzeniu oznacza, że stanowi ono produkt elektroniczny spełniający wszystkie wymogi europejskiej

Dyrektywy 2012/19/EU. Dla zapewnienia odpowiedniej utylizacji, produkty elektroniczne muszą być przekazywane do miejscowych punktów zbiórki

w celu przeznaczenia ich do recyklingu.

 EU



EU



Deutsch

Einführung

Mit dem Modell AV151f vorgenommene Blutdruckmessungen entsprechen

den Messungen, die ein geschulter Beobachter mit Manschette/Stethoskop

durch die auskultatorische Blutdruckmessmethode ermittelt. Dabei gelten

die von der amerikanischen nationalen Standardisierungsorganisation fest-

gelegten Grenzwerte für elektronische oder automatische Sphygmomano-

meter. Dieses Gerät ist für erwachsene Verbraucher in häuslicher Umgebung

vorgesehen. Das Gerät nicht bei Neugeborenen oder Kleinkindern anwen-

den. Das Modell AV151f ist duch ein etabliertes internationales Garantiepro-

gramm gegen Fertigungsfehler geschützt. Für Garantieinformationen wen-

den Sie sich bitte an den Hersteller Rossmax International Ltd.

Achtung: Beachten Sie die beiliegenden Dokumente. Lesen Sie diese

Bedienanleitung vor Verwendung sorgfältig durch. Spezische Informa-

tionen zu Ihrem eigenen Blutdruck erhalten Sie von Ihrem Arzt. Bitte

bewahren Sie diese Bedienanleitung auf.

Real-Fuzzy-Messtechnologie

Dieses Gerät nutzt zur Erkennung Ihres Blutdrucks die oszillometrische Me-

thode. Bevor die Manschette aufgepumpt wird, ermittelt das Gerät ein Man-

schettendruckäquivalent für den Luftdruck. Das Gerät entscheidet anhand

der Druckschwankungen über den Aufpumpdruck und führt danach eine

Druckentlastung der Manschette durch.

Während der Druckentlastung erkennt das Gerät Amplitude und Flanken der

Druckschwankungen und ermittelt daraus für Sie den systolischen Blutdruck,

den diastolischen Blutdruck und den Puls.

Vorläuge Anmerkungen

Dieses Blutdruckmessgerät erfüllt die europäischen Vorschriften und trägt

das CE-Kennzeichen „CE 0120“. Die Qualität des Geräts wurde überprüft und

entspricht den Forderungen der Richtlinie des EU-Rates 93/42/EEC (Medizin-

geräterichtlinie) Anhang I, wesentliche Anforderungen, sowie den entspre-

chend harmonisierten Normen.

EN 1060-1: 1995/A2: 2009 Nichtinvasive Blutdruckmessgeräte - Teil 1 – Allge-

meine Anforderungen

EN 1060-3: 1997/A2: 2009 Nichtinvasive Blutdruckmessgeräte - Teil 3 – Zu-

sätzliche Anforderungen für elektromechanische Blutdruckmesssysteme

EN 1060-4: 2004 Nichtinvasive Blutdruckmessgeräte - Teil 4: Testprozeduren

zur Bestimmung der Gesamtsystemverlässlichkeit automatischer, nichtinva-

siver Blutdruckmessgeräte

Dieses Blutdruckmessgerät ist für eine lange Nutzungsdauer ausgelegt. Um

exakte Messungen sicherzustellen, sollte dieses Blutdruckmessgerät alle 2

Jahre neu kalibriert werden.

Blutdruck-Standard

Der Koordinationsausschuss des nationalen Schulungsprogramms zu

Bluthochdruckhat eine Blutdrucknorm entwickelt und den Blutdruckan-

zeigebereich in vier Kategorien eingeteilt. (Siehe «The Seventh Report of

the Joint National Committee on Prevention, Detection, Evaluation, and

Treatment of High Blood Pressure-Complete Report JNC-7» (7. Bericht

des gemeinsamen nationalen Ausschusses zur Vermeidung, Erkennung,

Bewertung und Behandlung von Bluthochdruck – vollständiger Bericht

JNC-7, 2003). Diese Blutdruckklassikation stützt sich auf Daten der Ver-

gangenheit und muss nicht in jedem Fall für jeden Patienten zutreen.

Es ist wichtig, dass Sie Ihren Arzt regelmässig konsultieren. Ihr Arzt wird

Ihnen Ihren normalen Blutdruckschwankungsbereich sowie den Punkt

mitteilen, an dem für Sie ein Risiko besteht. Zur zuverlässigen Überwa-

chung und Bezugnahme auf den Blutdruck empfehlen wir, langfristig Pro-

tokoll zu führen. Laden Sie das Blutdruckprotokoll von unserer Website

www.rossmax.com herunter.

Anzeigeerklärungen

EE / Messfehler: Prüfen Sie, ob der Winkelstecker sicher mit dem Druckluft-

anschluss verbunden ist, und führen Sie erneut eine Messung durch. Ziehen

Sie die Manschette korrekt stra, und halten Sie den Arm während der Mes-

sung ruhig. Sollte der Fehler wiederholt vorkommen, bringen Sie das Gerät

zu Ihrem lokalen Händler oder Service-Center.

E1 / Störung im Luftkreislauf: Prüfen Sie, ob der Winkelstecker sicher an

dem Druckluftanschluss an der Seite des Messgeräts angeschlossen ist, und

führen Sie erneut eine Messung durch. Sollte der Fehler wiederholt vorkom-

men, bringen Sie das Gerät zu Ihrem lokalen Händler oder Service-Center.

E2 / Druck übersteigt 300 mmHg: Schalten Sie das Messgerät aus, und

messen Sie danach erneut. Sollte der Fehler wiederholt vorkommen, bringen

Sie das Gerät zu Ihrem lokalen Händler oder Service-Center.

E3 / Datenfehler: Nehmen Sie die Batterien heraus, warten Sie 60 Sekun-

den, und legen Sie diese wieder ein. Sollte der Fehler wiederholt vorkom-

men, bringen Sie das Gerät zu Ihrem lokalen Händler oder Service-Center.

Er / Überschrittener Messbereich: Führen Sie erneut eine Messung durch.

Sollte der Fehler wiederholt vorkommen, bringen Sie das Gerät zu Ihrem lo-

kalen Händler oder Service-Center.

Indikator für unregelmässigen Herzschlag (IHB)

Dieses Gerät ist mit einem Indikator für unregelmässigen Herzschlag (IHB)

ausgestattet, so dass auch Personen mit unregelmässigem Herzschlag ex-

akte Messergebnisse erhalten, da das Gerät den Benutzer warnt, wenn wäh-

rend der Messung ein unregelmässiger Herzschlag festgestellt wird.

Hinweis: Wenn das IHB-Symbol ( ) häug angezeigt wird, sollten Sie un-

bedingt Ihren Arzt aufsuchen.

Einlegen der Batterien

1. Drücken Sie auf den Batteriefachdeckel in Pfeilrichtung, um den Deckel

abzunehmen und das Batteriefach zu önen.

2. Legen Sie 4 Batterien der Grösse “AA” wie im Batteriefach angegeben in

das Batteriefach ein bzw. ersetzen Sie diese.

3. Setzen Sie den Batteriefachdeckel wieder auf, lassen Sie zuerst die unteren

Haken einrasten, und drücken Sie dann auf das obere Ende des Batterie-

fachdeckels.

4. Ersetzen Sie die Batterien paarweise. Nehmen Sie die Batterien heraus,

wenn Sie das Gerät längere Zeit nicht verwenden.

Sie müssen die Batterien ersetzen, wenn:

1. Das Symbol für niedrigen Batteriestand auf der Anzeige erscheint.

2. Sie die Taste ON/OFF/START drücken und auf dem Display nichts ange-

zeigt wird.

Vorsicht

1. Batterien sind Sondermüll. Nicht gemeinsam mit dem Haushaltsmüll

entsorgen.

2. In dem Gerät benden sich keine vom Benutzer reparierbaren Teile. Batte-

rien oder Schäden, die durch alte Batterien verursacht werden, sind nicht

durch die Garantie abgedeckt.

3. Verwenden Sie nur Markenbatterien. Wechseln Sie neue Batterien immer

gemeinsam. Verwenden Sie Batterien der gleichen Marke und des glei-

chen Typs.

Anlegen der Manschette

1. Packen Sie die Oberarmmanschette aus, und führen Sie das Ende der Man-

schette durch den D-Ring der Manschette.

2. Legen Sie Ihren linken Arm in die Manschettenschlaufe. Der Farbstreifen

sollte zu Ihrem Körper zeigen und der Schlauch in Richtung Ihres Armes

(siehe Abbildung ). Drehen Sie Ihre linke Handäche nach oben, und

legen Sie den Rand der Oberarmmanschette etwa 1,5 bis 2,5 cm über der

Innenseite des Ellbogengelenks an (siehe Abbildung ). Ziehen Sie die

Oberarmmanschette fest, indem Sie am Ende der Manschette ziehen.

3. Zentrieren Sie den Schlauch über der Mitte des Armes. Drücken Sie den

Haken und das Schlaufenmaterial fest zusammen. Zwischen Manschet-

te und Arm müssen noch zwei Finger Platz haben. Positionieren Sie die

Arterienmarkierung über der Hauptarterie (an der Arminnenseite) (siehe

Abbildung ,). Hinweis: Suchen Sie die Hauptarterie, indem Sie mit zwei

Fingern etwa zwei Zentimeter über dem Ellbogengelenk an der linken

Arminnenseite drücken. Suchen Sie die Stelle, wo der Puls am stärksten

fühlbar ist. Dies ist Ihre Hauptarterie.

4. Schliessen Sie den Verbindungsschlauch der Manschette an dem Gerät an

(siehe Abbildung ).

5. Legen Sie Ihren Arm auf einen Tisch mit der Handäche nach oben ab, so

dass die Manschette sich in Herzhöhe bendet. Stellen Sie sicher, dass der

Schlauch nicht abgeknickt ist (Abbildung ).

6. Die Manschette ist für Sie geeignet, wenn der Pfeil, wie auf der rechten

Abbildung rechts, innerhalb der durchgehenden Farblinie liegt. Wenn

der Pfeil ausserhalb der durchgehenden Farblinie liegt, benötigen Sie ei-

ne Oberarmmanschette mit anderem Umfang. Wenden Sie sich für Man-

schetten in anderen Grössen an Ihren lokalen Händler.

Messverfahren

Hier einige Hinweise für genauere Messungen:

• Der Blutdruck ändert sich mit jedem Herzschlag und schwankt während

des Tages laufend.

• Die Blutdruckmessung kann durch die Körperhaltung des Benutzers, seinen

physiologischen Zustand und andere Faktoren beeinträchtigt werden. Um

die grösstmögliche Verlässlichkeit zu erzielen, warten Sie nach dem Sport,

Baden, Essen, dem Genuss alkoholischer oder koeinhaltiger Getränke, so-

wie dem Rauchen eine Stunde, bevor Sie mit der Messung beginnen.

• Vor der Messung sollten Sie sich mindestens fünf Minuten ruhig hinsetzen,

da Messungen in entspanntem Zustand genauer sind. Sie sollten nicht kör-

perlich ermüdet oder erschöpft sein, wenn Sie eine Messung durchführen.

• Führen Sie keine Messungen durch, wenn sie angespannt sind oder unter

Stress stehen.

• Sprechen und beanspruchen Sie die Arm- oder Handmuskeln während der

Messung nicht.

• Messen Sie Ihren Blutdruck bei normaler Körpertemperatur. Wenn Ihnen

warm oder kalt ist, warten sie noch etwas, bevor Sie die Messung durch-

führen.

• Wenn das Blutdruckmessgerät bei sehr niedriger Temperatur (nahe des

Gefrierpunkts) gelagert wurde, bringen Sie es mindestens eine Stunde vor

Verwendung an einen warmen Ort.

• Warten Sie fünf Minuten, bevor Sie die nächste Messung durchführen.

1. Drücken Sie die Taste ON/OFF/START. Alle Anzeigen erscheinen für etwa

eine Sekunde, bevor das Display wieder auf „0“ umschaltet.

2. Das Messgerät pumpt die Manschette automatisch mit einem geeigne-

ten Druck in Abhängigkeit von den Pulsschwankungen des Benutzers auf.

Danach beginnt die Messung. Sitzen Sie während der Messung still und

verhalten Sie sich ruhig. Bewegungen können die Messergebnisse verfäl-

schen.

3. Wenn die Messung abgeschlossen ist, werden gleichzeitig der systolische

und der diastolische Druck sowie der Puls angezeigt und automatisch im

Speicher gesichert. Es können bis zu 90 Speichereinträge gesichert wer-

den.

4. Die Messung ist damit abgeschlossen. Drücken Sie die Taste ON/OFF/

START, um das Gerät auszuschalten. Wird keine Taste gedrückt, schaltet

sich das Gerät nach 1 Minute selbstständig aus.

Dieses Messgerät pumpt automatisch bis zu einem Druck von etwa 220

mmHg auf, wenn das System erkennt, dass zur Messung Ihres Blutdrucks ein

höherer Druck erforderlich ist.

Hinweis: 1. Dieses Messgerät schaltet eine Minute nach dem letzten Tasten-

druck automatisch ab.

2. Drücken Sie zur Unterbrechung des Messvorgangs einfach die “Speicher”-

Taste oder die Taste ON/OFF/START: Die Manschette wird sofort entlastet.

3. Sprechen und beanspruchen Sie die Arm- oder Handmuskeln während

der Messung nicht.

Abrufen von Werten aus dem Speicher

1. Drücken Sie zum Aufruf gespeicherter Blutdruckmesswerte aus dem Spei-

cher einfach die „Speicher“-Taste. Der letzte Satz gespeicherter Messwerte

wird angezeigt.

2. Wenn Sie nochmals die „Speicher“-Taste drücken, wird der vorhergehende

Messwertsatz aufgerufen.

3. Alle im Speicher abgelegten Messwerte werden mit ihrer fortlaufenden

Nummer angezeigt.

Löschen der Werte aus dem Speicher

Halten Sie die „Speicher“-Taste 5 Sekunden lang gedrückt: Daraufhin können

die Daten im Speicherbereich automatisch gelöscht werden.

Fehlerbehebung

Wenn während der Verwendung Störungen auftreten, prüfen Sie bitte die

folgenden Punkte.

Symptome Prüfpunkte Berichtigung

Keine Anzeige

bei Betätigung

der Taste ON/

OFF/START

Sind die Batterien leer? Ersetzen Sie die Batterien

durch zwei neue Batterien.

Sind die Batterien mit fal-

scher Polarität eingesetzt?

Setzen Sie die Batterien mit

der richtigen Polaritätwie-

der ein.

Auf dem Dis-

play erscheint

das Symbol EE

oder es wird

ein besonders

niedriger (hoher)

Blutdruckwert

angezeigt.

Wurde die Manschette kor-

rekt angelegt?

Legen Sie die Manschette

richtig an, so dass sie kor-

rekt positioniert ist.

Haben Sie während der

Messung gesprochen oder

sich bewegt?

Führen Sie erneut eine Mes-

sung durch.

Halten Sie während der

Messung ihr Handgelenk

ruhig.

Haben Sie das Handgelegt

mit angelegter Manschette

geschüttelt?

Hinweis: Wenn das Gerät nicht funktioniert, bringen Sie es zu Ihrem Händ-

ler zurück. Das Messgerät sollten Sie unter keinen Umständen zerlegen und

selbst reparieren.

Sicherheitshinweise

1. Das Messgerät enthält hoch genaue Bauteile. Vermeiden Sie daher extre-

me Temperaturen, extreme Luftfeuchtigkeit und direkte Sonneneinstrah-

lung. Lassen Sie das Gerät nicht herunterfallen, und vermeiden Sie starke

Stossbelastungen des Grundgeräts und schützen Sie es vor Staub.

2. Reinigen Sie das Gehäuse des Blutdruckmessgeräts und die Manschette

vorsichtig mit einem feuchten, weichen Tuch. Üben Sie keinen Druck aus.

Waschen Sie die Manschette nicht und behandeln Sie sie nicht mit che-

mischen Reinigern. Verwenden Sie niemals Verdünnungsmittel, Alkohol

oder Benzin als Reinigungsmittel.

3. Ausgelaufene Batterien können das Gerät beschädigen. Nehmen Sie die

Batterien heraus, wenn Sie das Gerät längere Zeit nicht verwenden.

4. Um Gefahren zu vermeiden, sollte das Gerät nicht von Kindern bedient

werden.

5. Wenn das Gerät bei einer Temperatur nahe des Gefrierpunkts gelagert

wurde, warten Sie vor Verwendung bis das Gerät sich an die Zimmertem-

peratur angepasst hat.

6. Dieses Gerät kann nicht vor Ort gewartet werden. Sie sollten das Gerät

weder mit Werkzeugen önen, noch versuchen, etwas in dem Gerät

selbst einzustellen. Wenn Probleme auftreten, wenden Sie sich bitte an

den Händler oder Arzt, von dem Sie dieses Gerät gekauft haben, oder an

Rossmax International Ltd.

7. Ein häuges Problem bei allen Blutdruckmessgeräten mit oszillometri-

scher Messung ist die Bestimmung des korrekten Blutdrucks bei Benut-

zern, bei denen eine normale Arrhythmie (atriale oder ventrikuläre vorzei-

tige Herzschläge oder Herzkammerimmern), Diabetes, schlechter Blut-

kreislauf oder Nierenprobleme diagnostiziert wurden oder bei Benutzern,

die einen Schlaganfall hatten oder bewusstlos sind.

8. Sie können mit der Taste ON/OFF/START die Funktion jederzeit stoppen,

der Druck in der Manschette wird dann schnell abgelassen.

9. Sobald der Druck der Druckluft 300 mmHg erreicht, beginnt das Messge-

rät aus Sicherheitsgründen mit einer schnellen Druckentlastung.

10. Bitte beachten Sie, dass dieses Blutdruckmessgerät nur für den Heimge-

brauch vorgesehen ist und kein Ersatz für die Beratung durch einen Arzt

oder eine medizinische Fachkraft ist.

11. Verwenden Sie dieses Gerät nicht zur Diagnose oder Behandlung von Ge-

sundheitsproblemen und Erkrankungen. Die Messergebnisse dienen nur

der Orientierung. Konsultieren Sie bei der Interpretation von Blutdruck-

messungen einen Gesundheitsexperten. Gehen Sie zum Arzt, wenn Sie

ein medizinisches Problem haben oder vermuten! Ändern Sie Ihre Medi-

kation nicht ohne Konsultation Ihres Arztes bzw. Mediziners.

12. Elektromagnetische Störungen: Das Gerät enthält empndliche elekt-

ronische Komponenten. Vermeiden Sie starke elektrische oder elektro-

magnetische Felder in direkter Nähe des Geräts (beispielsweise durch

Mobiltelefone und Mikrowellengeräte). Diese können zur zeitweiligen

Beeinträchtigung der Messgenauigkeit führen.

13. Entsorgen Sie das Gerät, die Batterien, Komponenten und Zubehörteile

entsprechend den lokalen Bestimmungen.

14. Die technischen Daten dieses Blutdruckmessgeräts sind nur gewähr-

leistet, wenn es innerhalb der in den technischen Daten angegebenen

Grenzwerte für Temperatur und Luftfeuchtigkeit gelagert bzw. verwen-

det wird.

Technische Daten

Messmethode Oszillometrisch

Messbereich Druck: 40 - 250 mmHg; Puls: 40~199 Schläge/ Minute

Drucksensor Halbleiter

Messgenauigkeit Druck: ± 3 mmHg; Puls: ± 5 % des Messwerts

Ination Durch Pumpe

Deation Automatisches Entlastungsventil

Speicherkapazität 90 Speicherplätze

Auto-Abschaltfunktion 1 Minute nach dem letzten Tastendruck

Einsatzbedingungen 10° C ~ 40° C (50° F ~ 104° F); 40 % ~85% RH;

700~1060hPa

Aufbewahrungs- &

Transportkonditionen -10° C~60° C (14° F~140° F); 10 % ~90 % RH;

700~1060hPa

Gleichstromquelle Vier Batterien 6 V (AA)

Abmessungen 145 (L) X 105 (B) X 75 (H) mm

Gewicht 384.5g (Bruttogewicht ohne Batterien)

Armumfang Erwachsene: 24~36 cm (9,4”~14.2”)

Benutzergruppe Erwachsene Anwender

: Typ BF: Gerät und Manschette sollen einen besonderen

konstruktiven Schutz gegen elektrische Schläge ge-

währleisten.

IP Klassizierung IP21, Schutz gegen schädliches Eindringen von Wasser

und Staub

Bei technischen Daten sind Änderungen jederzeit vorbehalten.

Française

Consignes D’utilisation

Les mesures de pression artérielle réalisées avec le AV151f sont équiva-

lentes à celles obtenues par un observateur expérimenté utilisant un

brassard/stéthoscope, dans les limites prescrites par la norme nationale

américaine sur les sphygmomanomètres électroniques ou automatiques.

Cet instrument est réservé à un usage domestique par des adultes. Ne

l’utilisez pas pour relever la pression artérielle d’enfants ou de bébés. Le

AV151f est garanti contre les défauts de fabrication par un programme de

garantie internationale. Pour plus d’informations sur la garantie, contactez

le fabricant: Rossmax International Ltd.

Attention: Consultez les documents d’accompagnement. Veuillez lire

ce manuel attentivement avant l’emploi. Pour obtenir des informa-

tions spéciques sur la pression artérielle, contactez votre médecin.

Veillez à conserver ce manuel.

Technologie de mesure Real Fuzzy

Cet instrument utilise la méthode oscillométrique pour détecter la pres-

sion artérielle. Avant le gonage du brassard, l’instrument établit une pres-

sion de base équivalente à la pression de l’air. Il détermine le niveau de

gonage approprié sur la base des oscillations de pression, puis le dégon-

age du brassard.

Pendant le dégonage, l’instrument détecte l’amplitude et la pente des

oscillations de pression. Ce faisant, il détermine les pressions artérielles

systolique et diastolique, et le pouls.

Remarques préliminaires

Ce tensiomètre est conforme aux réglementations européennes et pré-

sente le marquage CE «CE0120». La qualité de l’instrument a été contrôlée

et est conforme aux dispositions de la directive européenne 93/42/CEE

(appareils médicaux), annexe 1, exigences fondamentales et normes har-

monisées appliquées:

EN 1060-1: 1995/A2: 2009 Sphygmomanomètres pour mesures non inva-

sives - Partie 1 - Exigences générales

EN 1060-3: 1997/A2: 2009 Sphygmomanomètres pour mesures non inva-

sives - Partie 3 - Exigences supplémentaires pour systèmes de mesure de

pression artérielle électro-mécaniques

EN 1060-4: 2004 Sphygmomanomètres pour mesures non invasives - Par-

tie 4: Procédures de test pour déterminer la précision système globale de

sphygmomanomètres automatiques non invasifs.

Ce tensiomètre a été conçu pour une utilisation de longue durée. Pour

maintenir la précision des mesures, prévoyez un réétalonnage du tensio-

mètre tous les deux ans.

Norme relative à la pression artérielle

Le Comité national de coordination de programme éducatif sur l’hyper-

tension aux États-Unis a élaboré une norme relative à la pression artérielle,

classant les plages de tension en 4 niveaux. (réf. le septième rapport du

Comité national mixte sur la prévention, la détection, l’évaluation et le trai-

tement de l’hypertension aux États-Unis, rapport complet JNC-7, 2003).

Cette classication de la pression artérielle se base sur des données histo-

riques. Elle ne peut être appliquée telle quelle à un patient donné. Veuillez

consulter votre médecin régulièrement. Il vous indiquera votre plage de

pression artérielle normale de même que les valeurs considérées comme

un risque. Pour une surveillance et une documentation ables de la pres-

sion artérielle, conservez des enregistrements à long terme. Veuillez télé

charger votre carnet de pression artérielle sur le site www.rossmax.com.

Description de l’écran

EE / Erreur de mesure: Refaites la mesure. Ajustez correctement le bras-

sard et gardez le poignet immobile pendant la mesure. Si l’erreur persiste,

renvoyez l’instrument au distributeur ou centre SAV local.

E1 / Défaut du circuit d’air: Refaites la mesure. Si l’erreur persiste, ren-

voyez l’instrument au distributeur ou centre SAV local.

E2 / Pression dépassant 300 mmHg: Éteignez l’instrument et refaites

une mesure. Si l’erreur persiste, renvoyez l’instrument au distributeur ou

centre SAV local.

E3 / Erreur de données: Enlevez les piles et réinsérez-les. Si l’erreur per-

siste, renvoyez l’instrument au distributeur ou centre SAV local.

Er / Mesure hors plage: Refaites la mesure. Si l’erreur persiste, renvoyez

l’instrument au distributeur ou centre SAV local.

Détecteur de trouble du rythme cardiaque (IHB)

Cet instrument est équipé d’un détecteur de trouble du rythme cardiaque

(IHB) permettant aux personnes qui sourent de battements de cœur

irréguliers d’obtenir une indication précise sur une éventuelle arythmie

cardiaque pendant la mesure.

Remarque: Nous vous recommandons vivement de consulter votre mé-

decin si l’icône IHB( ) apparaît souvent.

Insertion des piles

1. Pressez et relevez le couvercle du logement des piles dans le sens de la

èche pour ouvrir le logement.

2. Insérez ou remplacez 4 piles «AA» dans le logement conformément aux

indications situées à l’intérieur.

3. Reposez le couvercle du logement en engageant d’abord les crochets

du bas, puis l’extrémité supérieure.

4. Remplacez les piles par paire. Enlevez les piles avant une longue période

d’inutilisation de l’instrument.

Vous devez remplacer les piles quand

1. l’icône «Faible état de charge» s’ache

2. vous pressez la touche ON/OFF/DEMARRAGE et que l’écran reste noir.

Attention

1. Les piles font partie des déchets spéciaux. Ne les jetez pas avec les

ordures ménagères.

2. L’instrument ne contient pas de pièces réparables par l’utilisateur. Les

piles ou dommages résultant de piles usagées sont exclus de la garan-

tie.

3. Utilisez exclusivement des piles de marque. Remplacez toujours les piles

en bloc. Utilisez des piles de même marque et de même type.

Mise en place du brassard

1. Déroulez le brassard en laissant l’extrémité du brassard passer à travers

la bague D.

2. Passez votre bras gauche à travers le brassard. Orientez le repère de

couleur vers vous, le tuyau suivant la direction du bras (g. ). Votre

paume gauche étant en haut, placez le bord du brassard environ 1,5 à

2,5 cm au-dessus du creux du coude (g. ). Serrez le brassard en tirant

sur son extrémité.

3. Centrez le tuyau sur le bras. Appuyez sur le crochet et xez l’ensemble.

Vous devez pouvoir placer 2 doigts entre le brassard et votre bras. Pla-

cez le repère de l’artère (Ø) sur l’artère principale (à l’intérieur du bras)

(g. .). Remarque: Localisez l’artère principale en appuyant avec

2doigts environ 2cm au-dessus du coude, à l’intérieur du bras gauche.

Repérez l’endroit où le pouls est le plus fort. C’est l’artère principale.

4. Branchez le tuyau de connexion du brassard sur le tensiomètre (g. ).

5. Posez le bras sur une table (paume en haut) de sorte que le brassard

se trouve à hauteur du cœur. Assurez-vous que le tuyau n’est pas plié

(g. ).

6. Ce brassard convient à votre bras si la èche coïncide avec la ligne conti-

nue en couleur illustrée à droite (g. ). Si la èche se trouve en dehors

de cette ligne, vous avez besoin d’un brassard d’un autre périmètre.

Contactez le revendeur local pour obtenir des brassards d’autres tailles.

Procédures de mesure

Voici quelques conseils utiles pour obtenir des mesures plus précises:

• La pression artérielle change à chaque battement de cœur et varie

constamment pendant la journée.

• La mesure de la pression artérielle peut être aectée par la position de

l’utilisateur, son état physiologique et d’autres facteurs. En vue d’une pré-

cision maximale, ne mesurez pas la pression artérielle moins d’une heure

après avoir fait du sport, pris un bain, mangé, bu des boissons alcoolisées

ou de la caféine, ou fumé.

• Nous vous recommandons de vous asseoir au moins 5 minutes dans un

lieu calme, étant donné qu’un état détendu augmente la précision. Vous

ne devriez pas être épuisé pendant la prise d’une mesure.

• Ne faites pas de mesures quand vous êtes stressé ou tendu.

• Evitez de parler et de bouger les muscles de votre main ou bras pendant

la mesure.

• Mesurez la pression artérielle à une température corporelle normale. Si

vous avez froid ou chaud, attendez un peu avant de faire une mesure.

• Si le tensiomètre est stocké à très basse température (près de 0°), mettez-

le dans un endroit tempéré au moins une heure avant de l’utiliser.

• Attendez 5 minutes avant de prendre la prochaine mesure.

1. Pressez la touche ON/OFF/DEMARRAGE. Tous les achages appa-

raissent pendant une seconde avant le retour à «0».

2. L’instrument gone automatiquement le brassard au niveau approprié,

en fonction des oscillations du pouls de l’utilisateur. La mesure com-

mence alors. Il est important de rester immobile et calme durant la

mesure. Tout mouvement sensible peut aecter les résultats de mesure.

3. A la n de la mesure, la pression systolique, la pression diastolique et

le pouls sont achés simultanément et mémorisés automatiquement.

Jusqu’à 90 mémoires peuvent être enregistrées.

4. La mesure est maintenant achevée. Appuyez sur la touche ON/OFF/

DEMARRAGE pour mettre l’instrument hors tension. Si aucune touche

n’est pressée, l’instrument s’arrête au bout de 1 minute.

Ce tensiomètre regone automatiquement le brassard à une pression

d’env. 220 mmHg si le système détecte que votre corps a besoin de plus

de pression pour les mesures.

Remarque:1. Ce tensiomètre s’arrête automatiquement 1 minute après la

dernière pression de touche.

2. Pour interrompre la mesure, pressez la touche Mémoire ou ON/OFF/

DEMARRAGE. Le brassard se dégone tout de suite.

3. Evitez de parler ou de bouger les muscles de votre bras ou main pen-

dant la mesure.

Rappel de valeurs enregistrées

1. Pour réacher les mesures de pression artérielle enregistrées, pressez

la touche Mémoire. Le dernier jeu de mesures enregistré sera aché.

2. Une autre pression de la touche Mémoire rappelle le jeu de mesures

précédent.

1. Marca de memoria

2. Marca de pila baja

3. Marca del pulso

4. Frecuencia del

pulso

5. Presión sistólica

6. Presión diastólica

7. Detector de

arritmia cardiaca

1. Speichersymbol

2. Symbol für

erschöpfte Batterien

3. Pulssymbol

4. Pulsfrequenz

5. Systolischer Druck

6. Diastolischer Druck

7. Indikator für

unregelmässigen

Herzschlag (IHB)

1. Icône de la

mémoire

2. Icône "Faible état

de charge"

3. Icône du pouls

4. Pouls

5. Pression systolique

6. Pression

diastolique

7. Détecteur de

trouble du rythme

cardiaque (IHB)

1. Memory Mark

2. Weak Battery Mark

3. Pulse Mark

4. Pulse Rate

5. Systolic Pressure

6. Diastolic Pressure

7. Irregular Heartbeat

Detector (IHB)

1. Arm Cu,

2. LCD Display,

3. Air Tube and Connector,

4. ON/OFF/START Key,

5. Memory Key,

6. Battery Cover

1. Oberarmmanschette,

2. LCD-Anzeige,

3. Luftschlauch und Anschluss,

4. Taste ON/OFF/START,

5.„Speicher“-Taste,

6. Batteriefachdeckel,

1. Brazalete,

2. Pantalla LCD,

3. Tubo de aire y conector,

4. Botón de ENCENDIDO/APAGADO/INICIO,

5. Botón de memoria,

6. Tapa de pilas,

1. Brassard pour bras,

2. Ecran LCD,

3. Tuyau d’air et connecteur,

4. Touche ON/OFF/DEMARRAGE,

5. Touche Mémoire,

6. Couvercle du logement des piles,

English

Introduction

Blood pressure measurements determined with AV151f are equivalent to

those obtained by a trained observer using cu/stethoscope auscultation

method, within the limits prescribed by the American National Standard,

Electronic or Automated Sphygmomanometers. This unit is to be used by

adult consumers in a home environment. Do not use this device on in-

fants or neonates. AV151f is protected against manufacturing defects by

an established International Warranty Program. For warranty information,

you can contact the manufacturer, Rossmax International Ltd.

Attention: Consult the accompanying documents. Please read this

manual carefully before use. For specic information on your own

blood pressure, contact your physician. Please be sure to keep this

manual.

Real Fuzzy Measuring Technology

This unit uses the oscillometric method to detect your blood pressure.

Before the cu starts inating, the device will establish a baseline cu

pressure equivalent to the air pressure. This unit will determine the ap-

propriate ination level based on pressure oscillations, followed by cu

deation.

During the deation, the device will detect the amplitude and slope

of the pressure oscillations and thereby determine for you the systolic

blood pressure, diastolic blood pressure, and pulse.

Preliminary Remarks

This Blood Pressure Monitor complies with the European regulations and

bears the CE mark “CE 0120”. The quality of the device has been veri-

ed and conforms to the provisions of the EC council directive 93/42/EEC

(Medical Device Directive), Annex I essential requirements and applied

harmonized standards.

EN 1060-1: 1995/A2: 2009 Non-invasive sphygmomanometers - Part 1 -

General requirements

EN 1060-3: 1997/A2: 2009 Non -invasive sphygmomanometers - Part 3

- Supplementary requirements for electro-mechanical blood pressure

measuring systems

EN 1060-4: 2004 Non-invasive sphygmomanometers - Part 4: Test Pro-

cedures to determine the overall system accuracy of automated non-

invasive sphygmomanometers.

This blood pressure monitor was designed for long service time. To en-

sure accurate measurements, this monitor is recommended to be re-

calibrated every two years.

Blood Pressure Standard

The National High Blood Pressure Education Program Coordinating Com-

mittee has developed a blood pressure standard, classifying blood pres-

sure ranges into 4 stages. (Ref. The Seventh Report of the Joint National

Committee on Prevention, Detection, Evaluation, and Treatment of High

Blood Pressure-Complete Report JNC-7, 2003). This blood pressure clas-

sication are based on historical data, and may not be directly applicable

to any particular patient. It is important that you consult with your physi-

cian regularly. Your physician will tell you your normal blood pressure

range as well as the point at which you will be considered at risk. For

reliable monitoring and reference of blood pressure, keeping long- term

records is recommended. Please download the blood pressure log at our

website www.rossmax.com.

Display Explanations

EE / Measurement Error: Make sure the L-plug is securely connected

to the air socket and measure again quietly. Wrap the cu correctly and

keep arm steady during measurement. If the error keeps occurring, return

the device to your local distributor or service center.

E1 / Air Circuit Abnormality: Make sure the L-Plug is securely connect-

ed to the air socket on the side of the unit and measure again quietly. If

the errors still occur, return the device to your local distributor or service

center for help.

E2 / Pressure Exceeding 300 mmHg: Switch the unit o and measure

again quietly. If the error keeps occurring, return the device to your local

distributor or service center.

E3 / Data Error: Remove the batteries, wait for 60 seconds, and reload.

If the error keeps occurring, return the device to your local distributor or

service center.

Er / Exceeding Measurement Range: Measure again quietly. If the er-

ror keeps occurring, return the device to your local distributor or service

center.

Irregualr Heartbeat (IHB) Detector

This unit is equipped with an Irregular Heartbeat (IHB) Detector which al-

lows those who have an irregular heartbeat to obtain accurate measure-

ments alerting the user of the presence of an irregular heart beat during

the measurement.

Note: It is strongly recommended that you consult your physician if the

IHB icon appears often ( ).

Installing Batteries

1. Press down and lift the battery cover in the direction of the arrow to

open the battery compartment.

2. Install or replace 4 “AA” sized batteries in the battery compartment ac-

cording to the indications inside the compartment.

3. Replace the battery cover by clicking in the bottom hooks rst, then

push in the top end of the battery cover.

4. Replace the batteries in pairs. Remove batteries when unit is not in use

for extended periods of time.

You need to replace the batteries when

1. low battery icon appears on display.

2. the ON/OFF/START key is pressed and nothing appears on display.

Caution:

1. Batteries are hazardous waste. Do not dispose them together with

the household garbage.

2. There are no user serviceable parts inside. Batteries or damage from old

batteries are not covered by warranty.

3. Use exclusively brand batteries. Always replace with new batteries to-

gether. Use batteries of the same brand and same type.

Applying the Cu

1. Unwrap the arm cu, leaving the end of the cu through the D-ring

of the cu.

2. Put your left arm through the cu loop. The color strip indication should

be positioned closer to you with the tube pointing in the direction of

your arm (Fig. ). Turn your left palm upward and place the edge of

the arm cu at approximately 1.5 to 2.5 cm above the inner side of the

elbow joint (Fig. ). Tighten the cu by pulling the end of the cu.

3. Center the tube over the middle of the arm. Press the hook and loop

material together securely. Allow room for 2 ngers to t between the

cu and your arm. Position the artery mark (Ø) over the main artery

(on the inside of your arm) (Fig. ,). Note: Locate the main artery by

pressing with 2 ngers approximately 2 cm above the bend of your

elbow on the inside of your left arm. Identify where the pulse can be

felt the strongest. This is your main artery.

4. Plug in the cu connecting tube into the unit (Fig. ).

5. Lay your arm on a table (palm upward) so the cu is at the same height

as your heart. Make sure the tube is not kinked (Fig. ).

6. This cu is suitable for your use if the arrow falls within the solid color

line as shown on the right (Fig. ). If the arrow falls outside the solid

color line, you will need a cu with other circumferences. Contact your

local dealer for additional size cus.

Measurement Procedures

Here are a few helpful tips to help you obtain more accurate readings:

• Blood pressure changes with every heartbeat and is in constant uctua-

tion throughout the day.

• Blood pressure recording can be aected by the position of the user, his

or her physiological condition and other factors. For greatest accuracy,

wait one hour after exercising, bathing, eating, drinking beverages with

alcohol or caeine, or smoking to measure blood pressure.

Español

Introducción

Las mediciones de presión arterial determinadas con AV151f son equi-

valentes con aquellas obtenidas por un observador entrenado usando el

método de auscultación con brazalete/estetoscopio dentro de los límites

especicados en la norma ANSI para esgmomanómetros electrónicos o

automatizados. Esta unidad se ha concebido para ser usada por adultos

en un entorno doméstico. No use este aparato para niños o recién na-

cidos. El AV151f está protegido contra defectos de fabricación mediante

un programa de garantía internacional. Para una información acerca de la

garantía, usted puede contactar al fabricante, Rossmax International Ltd.

Atención: Consulte los documentos anexos. Por favor, lea este ma-

nual cuidadosamente antes del uso. Para una información especíca

acerca de su propia presión arterial, contacte a su médico. Por favor,

fíjese en guardar este manual.

Tecnología de medición real fuzzy

Esta unidad usa el método oscilométrico para detectar su presión arterial.

Antes de que el brazalete comience con el inado, el aparato establecerá

una presión de referencia del brazalete equivalente a la presión del aire.

Esta unidad determinará el nivel de inado apropiado basándose en osci-

laciones de la presión seguida por el desinado del brazalete.

Durante el desinado, el aparato detectará la amplitud y la pendiente de

las oscilaciones de presión y, de este modo, determinará su presión arterial

sistólica, la presión arterial diastólica y el pulso.

Notas preliminares

El monitor de presión arterial está conforme con las disposiciones euro-

peas y lleva la marca CE “CE 0120”. La calidad del aparato ha sido vericada

y está conforme con la Directiva 93/42/CEE (Directiva de Productos Sani-

tarios) del Consejo de la CE, Anexo I requerimientos esenciales y normas

armonizadas aplicadas.

EN 1060-1: 1995/A2: 2009 Esgmomanómetros no invasivos - Parte 1 -

Requisitos generales

EN 1060-3: 1997/A2: 2009 Esgmomanómetros no invasivos - Parte 3 -

Requisitos suplementarios aplicables a los sistemas electromecánicos de

medición de la presión sanguínea

EN 1060-4: 2004 Esgmomanómetros no invasivos - Parte 4: Procedimien-

tos de ensayo para determinar la exactitud del sistema total de esgmo-

manómetros no invasivos automatizados.

Este monitor de presión arterial ha sido diseñado para una larga vida útil.

Para garantizar mediciones exactas, se recomienda que este monitor sea

recalibrado cada dos años.

Norma de presión arterial

El National High Blood Pressure Education Program Coordinating Com-

mittee (comité nacional coordinador de programas de educación en hi-

pertensión de los EE.UU.) ha desarrollado una norma de presión arterial

clasicando los rangos de presión arterial en 4 niveles. (Ref: “The Seventh

Report of the Joint National Committee on Prevention, Detection, Evalua-

tion, and Treatment of High Blood Pressure-Complete Report JNC7:2003”).

Esta clasicación de la presión arterial está basada en datos históricos, y es

posible que no se pueda emplear directamente para cualquier paciente

individual. Es importante que consulte a su médico periódicamente. Su

médico le informará acerca de su rango de presión arterial personal nor-

mal, así como acerca del límite a partir del cual representará un riesgo para

usted. Para un monitoreo y una referencia ables de la presión arterial,

recomendamos que mantenga registros a largo plazo. Por favor, descar-

gue el diario de presión arterial de nuestro Sitio Web www.rossmax.com.

Display Explanations

EE / Error de medición: Asegúrese de que el conector L esté conectado

rmemente en la toma de aire. Enrolle el brazalete correctamente y man-

tenga el brazo inmóvil durante la medición. Si el error sigue ocurriendo,

devuelva el aparato a su distribuidor o centro de servicio posventa locales.

E1 / Anomalía del circuito de aire: Asegúrese de que el conector L esté

conectado rmemente en la toma de aire en el lado de la unidad y vuelva

a medir. Si el error sigue ocurriendo, devuelva el aparato a su distribuidor

o centro de servicio posventa locales.

E2 / Presión sobrepasa 300 mmHg: Apague la unidad y vuelva a medir.

Si el error sigue ocurriendo, devuelva el aparato a su distribuidor o centro

de servicio posventa locales.

E3 / Error de datos: Saque y vuelva a meter las pilas. Si el error sigue

ocurriendo, devuelva el aparato a su distribuidor o centro de servicio pos-

venta locales.

Er / Exceso del rango de medición: Vuelva a medir. Si el error sigue

ocurriendo, devuelva el aparato a su distribuidor o centro de servicio pos-

venta locales.

Detector de arritmia cardiaca

Esta unidad está equipada con un detector de arritmia cardiaca, el cual

permite que las personas con una arritmia cardiaca obtengan medicio-

nes exactas advirtiéndoles la presencia de una arritmia cardiaca durante

la medición.

Nota: Le recomendamos encarecidamente que consulte a su médico si el

icono de arritmia cardiaca ( ) aparece frecuentemente.

Instalación de las pilas

1. Presione la tapa de pilas hacia abajo y levántela en dirección de la echa

para abrir el compartimiento de pilas.

2. Meta o sustituya 4 pilas “AA” en el compartimiento de baterías confor-

me a las indicaciones en el interior del compartimiento.

3. Vuelva a poner la tapa de pilas engatillando primero los ganchos inferio-

res y después empujando el borde superior de la tapa de pilas.

4. Substituya siempre todas las pilas al mismo tiempo. Saque las pilas si la

unidad va a estar fuera de uso por períodos prolongados.

Deberá sustituir las pilas si:

1. Aparece el icono de pila baja en la pantalla.

2. Se aprieta el botón de ENCENDIDO/APAGADO/INICIO y no aparece na-

da en la pantalla.

Precaución

1. Las pilas son residuos peligrosos. No las tire junto con la basura do-

méstica.

2. En el interior no existe ninguna pieza que requiera mantenimiento. La

garantía no cubre las pilas o los daños causados por pilas viejas.

3. Use únicamente pilas alcalinas de calidad. Sustituya siempre todas las

pilas juntas. Use pilas de la misma marca y del mismo tipo.

Empleo del brazalete

1. Desenrolle el brazalete, dejando el extremo del brazalete dentro del ani-

llo en D del brazalete.

2. Pase el brazo izquierdo a través del ojal del brazalete. El indicador de

cinta de color deberá estar posicionado más cerca de usted, con el tubo

mostrando hacia el brazo (Fig. ). Gire su brazo izquierdo hacia arriba

y posicione el borde del brazalete a aprox. 1,5 a 2,5 cm encima del lado

interior de la articulación del codo (FIG. ). Apriete el brazalete tirando

del extremo del brazalete.

3. Centre el tubo sobre el centro del brazo. Presione el material del gancho

rmemente contra el del ojal. Provea suciente espacio para 2 dedos

entre el brazalete y su brazo. Posicione la marca de arteria (Ø) sobre la

arteria principal (en el interior de su brazo) Fig. ,). Nota: Localice la

arteria principal presionando con 2 dedos en el interior del brazo iz-

quierdo a aprox. 2 cm encima del codo doblado. Identique el lugar en

el que el pulso se puede percibir más intensamente. Ésta es su arteria

principal.

4. Conecte el tubo de conexión de brazalete en la unidad (Fig. ).

5. Ponga su brazo sobre una mesa (con la palma de la mano hacia arriba)

de tal modo que el brazalete esté a la misma altura que su corazón.

Fíjese en que el tubo no esté retorcido (Fig. ).

6. Este brazalete será apropiado para usted si la echa se encuentra dentro

de la línea sólida de color del modo mostrado a la derecha (Fig. ). Si la

echa se queda afuera de la línea sólida de color, necesitará un brazalete

de otra circunferencia. Contacte a su distribuidor local para brazaletes

de tamaños adicionales.

Procedimientos de medición

Algunas sugerencias útiles para ayudarle a obtener lecturas más exactas:

• La presión arterial cambia con cada latido y está sometida a una constan-

te uctuación durante el día.

• El registro de la presión arterial puede ser afectado por la posición del

usuario, su condición siológica y otros factores. Para máxima exactitud,

espere una hora después de hacer ejercicio, bañarse, comer, tomar be-

bidas con alcohol o cafeína, o fumar, antes de medir la presión arterial.

• Antes de la medición, se recomienda que esté sentado tranquilamente

por un mínimo de 5 minutos, ya que una medición realizada en un es-

tado relajado será más exacta. No debería estar físicamente cansado o

• Before measurement, it’s suggested that you sit quietly for at least 5 min-

utes as measurement taken during a relaxed state will have greater ac-

curacy. You should not be physically tired or exhausted while taking a

measurement.

• Do not take measurements if you are under stress or tension.

• During measurement, do not talk or move your arm or hand muscles.

• Take your blood pressure at normal body temperature. If you are feeling

cold or hot, wait a while before taking a measurement.

• If the monitor is stored at very low temperature (near freezing), have it

placed at a warm location for at least one hour before using it.

• Wait 5 minutes before taking the next measurement.

1. Press the ON/OFF/START key. All displays will appear for approximately

one second before returning to “0”.

2. The unit will automatically inate to the appropriate ination level

based on the user’s pulse oscillations. Measurement will then begin. It is

important to remain still and quiet during measurement. Any signicant

movement may aect measurement results.

3. When the measurement is completed, systolic, diastolic and pulse will

be shown simultaneously and be saved automatically in memory sys-

tem. Up to 90 memories can be saved.

4. Measurement is now completed. Press the ON/OFF/START key to turn

o the power. If no key is pressed, the unit will shut o automatically in

1 minute.

This monitor will re-inate automatically to approximately 220 mmHg if

the system detects that your body needs more pressure to measure your

blood pressure.

Note: 1. This monitor automatically switches o approximately 1 minute

after last key operation.

2. To interrupt the measurement, simply press the Memory or ON/OFF/

START key; the cu will deate immediately.

3. During the measurement, do not talk or move your arm or hand mus-

cles.

Recalling Values from Memory

1. To recall stored blood pressure readings from memory, simply press

the Memory key, the rst reading displayed is the average of the last 3

measurements stored in memory, and then the last set of memorized

readings will be displayed.

2. Another press of the Memory key will recall the previous set of readings.

3. All readings stored in memory will be displayed with its sequence num-

ber. Every measurement comes with an assigned memory sequence

number.

Clearing Values from Memory

Press and hold the Memory key for approximately 5 seconds, then the

data in the memory zone can be erased automatically.

Troubleshooting

If any abnormality will arise during use, please check the following points.

Symptoms Check Points Correction

No display when

the ON/OFF/START

key is pressed

Have the batteries run

down? Replace them with four

new batteries.

Have the batteries' polarities

been positioned incorrectly? Re-insert the batteries in

the correct positions.

EE mark shown

on display or the

blood pressure

value is displayed

excessively low

(high)

Is the cuff placed correctly? Wrap the cuff properly so

that it is positioned cor-

rectly.

Did you talk or move during

measurement? Measure again. Keep wrist

steady during measure-

ment.

Did you shake the wrist with

the cuff on?

Note: If the unit still does not work, return it to your dealer. Under no cir-

cumstance should you disassemble and repair the unit by yourself.

Cautionary Notes

1. The unit contains high-precision assemblies. Therefore, avoid extreme

temperatures, humidity, and direct sunlight. Avoid dropping or strong-

ly shocking the main unit, and protect it from dust.

2. Clean the blood pressure monitor body and the cu carefully with a

slightly damp, soft cloth. Do not press. Do not wash the cu or use

chemical cleaner on it. Never use thinner, alcohol or petrol (gasoline)

as cleaner.

3. Leaky batteries can damage the unit. Remove the batteries when the

unit is not used for a long time.

4. The unit should not be operated by children so to avoid hazardous

situations.

5. If the unit is stored near freezing, allow it to acclimate at room tempera-

ture before use.

6. This unit is not eld serviceable. You should not use any tool to open

the device nor should you attempt to adjust anything inside the device.

If you have any problems, please contact the store or the doctor from

whom you purchased this unit or please contact Rossmax International

Ltd.

7. As a common issue for all blood pressure monitors using the oscillo-

metric measurement function, the device may have diculty in deter-

mining the proper blood pressure for users diagnosed with common

arrhythmia (atrial or ventricular premature beats or atrial brillation),

diabetes, poor circulation of blood, kidney problems, or for users suf-

fered from stroke, or for unconscious users.

8. To stop operation at any time, press the ON/OFF/START key, and the air

in the cu will be rapidly exhausted.

9. Once the ination reaches 300 mmHg, the unit will start deating rap-

idly for safety reasons.

10. Please note that this is a home healthcare product only and it is not

intended to serve as a substitute for the advice of a physician or medi-

cal professional.

11. Do not use this device for diagnosis or treatment of any health prob-

lem or disease. Measurement results are for reference only. Consult a

healthcare professional for interpretation of pressure measurements.

Contact your physician if you have or suspect any medical problem.

Do not change your medications without the advice of your physician

or healthcare professional.

12. Electromagnetic interference: The device contains sensitive electronic

components. Avoid strong electrical or electromagnetic elds in the

direct vicinity of the device (e.g. mobile telephones, microwave ovens).

These may lead to temporary impairment of measurement accuracy.

13. Dispose of device, batteries, components and accessories according

to local regulations.

14. This monitor may not meet its performance specication if stored or

used outside temperature and humidity ranges specied in Specica-

tions.

Specications

Measurement Method Oscillometric

Measurement Range Pressure: 40~250 mmHg; Pulse: 40~199 beats/

minute

Pressure Sensor Semi conductor

Accuracy Pressure: ± 3mmHg; Pulse: ± 5% of reading

Inflation Pump Driven

Deflation Automatic Air Release Valve

Memory capacity 90 memories

Auto-shut-off 1 minute after last key operation

Operation Environment 10°C~40°C (50°F~104°F); 40%~85% RH; 700~1060

hPa

Storage and Transpor-

tation Environment -10°C~60°C (14°F~140°F); 10%~90% RH; 700~1060

hPa

DC Power Source DC 6V four AA Batteries

Dimensions 145 (L) X 105 (W) X 75 (H) mm

Weight 384.5g (G.W.) (w/o Batteries)

Arm circumference Adult: 24~36 cm (9.4”~14.2”)

Limited Users Adult users

: Type BF :Device and cuff are designed to provide

special protection against electrical shocks.

IP Classification IP21: Protection against harmful ingress of water

and particulate matter

*Specifications are subject to change without notice.

exhausto al realizar una medición.

• No realice mediciones si está estresado o bajo tensión.

• Durante la medición, no hable ni mueva los músculos del brazo o la ma-

no.

• Mida su presión arterial a una temperatura corporal normal. Si tiene frío o

calor, espere antes de realizar una medición.

• Si el monitor es guardado a temperaturas muy bajas (cerca de conge-

lación), colóquelo en un lugar caliente por lo menos una hora antes de

usarlo.

• Espere 5 minutos antes de realizar la siguiente medición.

1. Pulse el botón de ENCENDIDO/APAGADO/INICIO. Todas las visualizacio-

nes aparecerán por aprox. un segundo antes de regresar a “0”.

2. La unidad inará automáticamente hasta el nivel de inado apropiado

basándose en las oscilaciones del pulso del usuario. A continuación, co-

menzará la medición. Es importante que permanezca inmóvil y quieto

durante la medición. Cualquier movimiento signicante podría afectar

el resultado de medición.

3. Al haber acabado la medición, se mostrarán la sistólica, la diastólica y

el pulso simultáneamente, y éstos serán guardados automáticamente

en el sistema de memoria. Se puede guardar hasta un máximo de 90

memorias.

4. Ahora, la medición ha acabado. Pulse el botón de ENCENDIDO/APA-

GADO/INICIO para apagar. Si no se pulsa ningún botón, la unidad se

apagará automáticamente en 1 minuto.

Este monitor volverá a inarse automáticamente a aprox. 220 mmHG si el

sistema detecta que su cuerpo necesita más presión para medir su pre-

sión arterial.

Nota:1. Este monitor se apagará automáticamente después de 1 minuto

después de la última operación de algún botón.

2. Para interrumpir la medición, simplemente pulse el botón de ENCENDI-

DO/APAGADO/INICIO. El brazalete se desinará inmediatamente.

3. Durante la medición, no hable ni mueva los músculos del brazo o la

mano.

Revisión de los valores en la memoria

1. Para revisar las lecturas de presión arterial guardadas en la memoria,

simplemente pulse el botón de memoria. Se visualizará el último con-

junto de lecturas memorizadas.

2. Otra pulsación del botón de memoria llamará el conjunto de lecturas

previo.

3. Todas las lecturas guardadas en la memoria se visualizarán junto con su

respectivo número consecutivo.

Eliminación de los valores en la memoria

Pulse y mantenga el botón de memoria pulsado por aprox. 5 segundos.

A continuación, los datos en la zona de memoria podrán ser borrados au-

tomáticamente.

Localización de fallas

Si se presenta cualquier anomalía durante el uso, por favor compruebe los

siguientes puntos.

Síntomas Puntos de verificación Corrección

Ninguna visuali-

zación al pulsar el

botón de ENCEN-

DIDO/APAGADO/

INICIO

¿Están vacías las pilas? Sustitúyalas con cuatro

pilas nuevas.

¿Están lo polos de las pilas

en la posición correcta? Vuelva a meter las pilas en

las posiciones correctas.

Se muestra la marca

EE en la pantalla o

el valor de presión

arterial es visualizado

extremadamente

bajo (alto)

¿Está correctamente posi-

cionada la muñequera?

Enrolle la muñequera

adecuadamente, de modo

que esté posicionada

correctamente.

¿Habló durante la medi-

ción? Vuelva a medir.

Permanezca quieto duran-

te la medición.

¿movió el brazo teniendo

puesto el brazalete?

Nota: Si la unidad todavía no funciona, devuélvala a su distribuidor. De

ninguna manera deberá desensamblar o reparar la unidad usted mismo.

Notas de precaución

1. La unidad contiene ensambles de alta precisión. Por lo tanto, evite

temperaturas y humedad extremas, y la exposición directa al sol. Evite

caídas y golpes intensos de la unidad principal, y protéjala de polvo.

2. Limpie el cuerpo del monitor de presión arterial y el brazalete cuidado-

samente con un trapo suave ligeramente húmedo. No ejerza presión.

No lave el brazalete ni use productos de limpieza químicos. Nunca use

diluyentes, alcohol o petróleo (gasolina) para limpiar.

3. Pilas con fugas pueden dañar la unidad. Saque las pilas si la unidad va a

estar fuera de uso durante un tiempo prolongado.

4. La unidad no deberá ser operada por niños para evitar situaciones pe-

ligrosas.

5. Si la unidad estará guardada a temperaturas muy bajas, deberá poder

aclimatizarse antes del uso.

6. Esta unidad no es reparable in situ. No deberá usar ninguna herramien-

ta para abrir el aparato ni deberá tratar de ajustar alguna cosa en el

interior del aparato. Si tiene problemas, por favor contacte a la tienda

o al doctor del que ha adquirido esta unidad, o por favor contacte a

Rossmax International Ltd.

7. Un asunto común de todos los monitores de presión arterial que usan

la función de medición oscilométrica es que el aparato podrá tener di-

cultades determinando la presión arterial correcta de usuarios con un

diagnóstico de arritmia (latidos auriculares o ventriculares prematuros

o brilación auricular), diabetes, escasa circulación sanguínea, proble-

mas renales, o usuarios apopléjicos o inconscientes.

8. Para parar el funcionamiento en cualquier momento, pulse el botón

de ENCENDIDO/APAGADO/INICIO, y el aire dentro del brazalete será

purgado rápidamente.

9. Una vez que el inado alcance 300 mmHg, la unidad comenzará a des-

inarse rápidamente por razones de seguridad.

10. Por favor observe que éste es un producto sanitario doméstico, y no se

ha concebido para sustituir el consejo de un médico o servicio médico

profesional.

11. No use este aparato para el diagnóstico o el tratamiento de algún pro-

blema de salud o alguna enfermedad. Los resultados de medición sólo

sirven de referencia. Consulte a un profesional de atención a la salud

para la interpretación de las mediciones de presión. Contacte a su mé-

dico si tiene o sospecha algún problema médico. No cambie su medi-

cación sin consultar a su médico o profesional de atención a la salud.

12. Interferencia electromagnética: El aparato contiene componentes

electrónicos sensibles. Evite campos eléctricos o electromagnéticos

intensos en las inmediaciones del aparato (p. ej. teléfonos celulares,

hornos microondas). Podrían afectar temporalmente la exactitud de

la medición.

13. Deseche el aparato, las pilas, los componentes y accesorios conforme

a las disposiciones locales.

14. Es posible que este monitor no cumpla con las especicaciones de

funcionamiento si es guardado o usado fuera de los rangos de tempe-

ratura o humedad especicados en Especicaciones.

Especicaciones

Método de medición Oscilométrico

Rango de medición Presión: 40 - 250 mmHg; pulso: 40 - 199 lati-

dos/minuto

Sensor de presión Semiconductor

Exactitud Presión: ± 3mmHg; pulso: ± 5% de la lectura

Inflado: Accionado por bomba

Desinflado Válvula de purga de aire automática

Capacidad de memoria 90 memorias

Apagado automático 1 minuto después de última operación de

botón

Ambiente de operación 10°C - 40°C (50°F - 104°F); 40% - 85% HR;

700~1060 hPa

Almacenamiento y Trans-

porte Medio Ambiente -10°C - 60°C (14°F - 140°F); 10% - 90% HR;

700~1060 hPa

Fuente de alimentación DC DC 6V, cuatro pilas AA

Dimensiones 145 (L) X 105 (A) X 75 (H) mm

Peso 384.5g (P.B.) (sin pilas)

Circunferencia del brazo Adulto: 24 - 36 cm (9.4” - 14.2”)

Usuarios limitados Usuarios adultos

: Tipo BF: el diseño del aparato y del brazalete

proporcionan protección especial contra cho-

ques eléctricos.

Clasificación IP IP21: Protección contra proyecciones de agua

y partículas

*Las especificaciones están sujetas a cambios sin notificación.

3. Toutes les mesures mémorisées sont achées avec le numéro d’enre-

gistrement. Chaque mesure est identiée par un numéro d’enregistre-

ment.

Suppression de valeurs enregistrées

Maintenez la touche Mémoire enfoncée pendant 5 secondes environ.

Les données seront automatiquement supprimées dans la zone de mé-

moire prédénie.

Dépannage

En cas d’anomalie pendant l’utilisation, veuillez contrôler les points sui-

vants.

Symptôme Points à contrôler Correction

Pas d'affichage à

la pression de la

touche ON/OFF/

DEMARRAGE

Les piles sont-elles déchar-

gées? Remplacez-les par des

piles neuves.

Les polarités de pile ont-

elles été inversées? Réinsérez les piles correc-

tement.

Le texte EE est affi-

ché ou la valeur de

pression artérielle

affichée est exces-

sivement basse

(élevée)

Le brassard a-t-il été mis

correctement? Ajustez le brassard cor-

rectement.

Avez-vous parlé ou bougé

pendant la mesure? Refaites la mesure.

Gardez le poignet immo-

bile pendant la mesure.

Avez-vous agité le poignet

pourvu du brassard?

Remarque: Si l’instrument ne fonctionne toujours pas, renvoyez-le au

revendeur. Ne démontez et ne réparez en aucun cas vous-même l’ins-

trument.

Précautions

1. L'instrument contient des éléments de haute précision. Evitez par

conséquent des températures extrêmes, l’humidité et un rayonne-

ment solaire direct. Evitez de faire tomber l’instrument ou de l’exposer

à des chocs violents et protégez-le de la poussière.

2. Nettoyez le boîtier du tensiomètre et le brassard avec précaution avec

un chion doux légèrement humide. N’appuyez pas. Ne lavez pas le

brassard et ne le nettoyez pas avec un détergent chimique. N’utilisez

jamais de diluant, d’alcool ou d’essence comme nettoyant.

3. Les coulures de piles peuvent endommager l’instrument. Enlevez les

piles avant une longue période d’inutilisation de l’instrument.

4. Conservez l’instrument hors de portée des enfants pour éviter des

situations dangereuses.

5. Si l’instrument est stocké dans un endroit proche de 0°, prévoyez une

période d’acclimatation à la température ambiante avant l’emploi.

6. Cet instrument n’est pas réparable par l’utilisateur. N’ouvrez

pas l’instrument avec un outil et n’essayez pas de le répa-

rer. Si vous rencontrez des problèmes, contactez le magasin

ou le médecin chez qui vous avez acheté cet instrument ou

Rossmax International Ltd.

7. Comme tous les tensiomètres utilisant la fonction de mesure oscillo-

métrique, l’instrument peut avoir des dicultés à mesurer correc-

tement la pression artérielle d’utilisateurs sourant d’une arythmie

cardiaque courante (battements atriaux ou ventriculaires prématurés

ou brillation atriale), de diabète, d’une faible circulation sanguine, de

problèmes rénaux ou ayant eu une attaque ou étant inconscients.

8. Vous pouvez arrêter la mesure à tout moment avec la touche ON/OFF/

DEMARRAGE. L’air du brassard sera rapidement évacué.

9. Une fois que le gonage a atteint 300 mmHg, le brassard se dégone

rapidement par mesure de sécurité.

10. Veuillez noter qu’il s’agit d’un produit de surveillance médicale à

usage domestique qui ne se substitue pas à l’avis d’un médecin ou

d’un professionnel de la santé.

11. N’utilisez pas cet instrument pour le diagnostic ou le traitement d’un

problème de santé ou d’une maladie. Les résultats de mesure sont

une simple référence. Consultez un professionnel de la santé pour

l’interprétation des mesures de pression. Contactez votre médecin

si vous avez ou supposez avoir un problème de santé. Ne modiez

pas vos médicaments sans recueillir l’avis de votre médecin ou d’un

professionnel de la santé.

12. Interférences électromagnétiques: L’appareil contient des éléments

électroniques sensibles. Evitez des champs électriques ou électroma-

gnétiques intenses près de l’instrument (téléphones mobiles, fours

micro-ondes, etc.). Ces interférences peuvent altérer temporairement

la précision des mesures.

13. Eliminez l’instrument, les piles, les composants et les accessoires selon

la réglementation locale.

14. Ce tensiomètre ne fournit pas la performance spéciée s'il est stocké

ou utilisé en dehors des plages de température et d'humidité spéci-

ées.

Caractéristiques

Méthode de mesure Oscillométrique

Plage de mesure Pression: 40 à 250 mmHg; pouls: 40~199 batt./minute

Capteur de pression Semi-conducteur

Précision Pression: ± 3 mmHg; pouls: ± 5 % de la lecture

Gonflage A pompe

Dégonflage Valve de libération d’air automatique

Capacité de stockage 90 mémoires

Arrêt automatique 1 minute après la dernière pression de touche

Environnement de

travail 10°C~40°C (50°F~104°F); 40%~85% HR; 700~1060

hPa

Entreposage et trans-

port Environnement -10°C~60°C (14°F~140°F); 10%~90% HR; 700~1060

hPa

Alimentation CC Quatre piles CC (AA) de 6 V

Dimensions 145 (L) X 105 (l) X 75 (H) mm

Poids 384.5g (P.B.) (sans piles)

Périmètre du bras Adulte: 24~36 cm (9,4~14.2 inch)

Utilisateurs autorisés Adultes

: Type BF: instrument et brassard procurant une protec-

tion spéciale contre l’électrocution.

Classification IP IP21: Protection contre la pénétration nuisible de la

matière de l’eau et de particules

*Caractéristiques modifiables sans préavis.

Blood Pressure Standard

(JNC7: 2003, unit: mmHg)

Systolic

Pressure

Diastolic

Pressure

Normal

<120 and <80

Suspected

Hypertension

120~139 or 80~89

Suspected

Stage 1

Hypertension

140~159 or 90~99

Suspected

Stage 2

Hypertension

≥160 or ≥100

EMC guidance and manufacturer’s declaration

Guidance and manufacturer’s declaration-electromagnetic emissions

The AV151f is intended for use in the electromagnetic environment specied below. The customer or the user of the AV151f should assure that it

is used in such an environment.

Emission test Compliance Electromagnetic environment-guidance

RF emissions CISPR 11 Group 1 The AV151f uses RF energy only for its internal function.Therefore, its RF emissions are very

low and are not likely to cause any interference in nearby electronic equipment.

RF emissions CISPR 11 Class B The AV151f is suitable for use in all establishments, including domestic establishments and

those directly connected to the public low-voltage power supply network that supplies

buildings used for domestic purposes.

Harmonic emissions IEC 61000-3-2 Not applicable

Voltage uctuations/icker emis-

sions IEC 61000-3-3 Not applicable

Guidance and manufacturer’s declaration-electromagnetic immunity.The AV151f is intended for use in the electromagnetic environment speci-

ed below.The customer or the user of the AV151f should assure that it is used in such an environment.

Immunity test IEC 60601 test level Compliance level Electromagnetic environment-guidance

Electrostatic discharge

(ESD) IEC 61000-4-2 ± 6 kV contact

± 8 kV air ± 6 kV contact

± 8 kV air Floors should be wood, concrete or ceramic tile. If oors

are covered with synthetic material, the relative humidity

should be at least 30%

Electrical fast transient/

burst IEC 61000-4-4 ± 2kV for power supply lines

± 1kV for input/output lines Not applicable

Not applicable Mains power quality should be that of a typical commer-

cial or hospital environment.

Surge IEC 61000-4-5 ± 1kV line(s) to line(s)

± 2kV line(s) to earth Not applicable

Not applicable Mains power quality should be that of a typical commer-

cial or hospital environment.

Voltage Dips, short

interruptions and volt-

age variations on power

supply input lines IEC

61000-4-11

<5% UT (>95% dip in UT) for 0,5 cycle

40% UT (60% dip in UT) for 5 cycles

70% UT (30% dip in UT) for 25 cycles

<5% UT (>95% dip in UT) for 5 s

Not applicable

Mains power quality should be that of a typical com-

mercial or hospital environment. If the user of the AV151f

requires continued operation during power mains inter-

ruptions, it is recommended that the AV151f be powered

from an uninterruptible power supply or a battery.

Power frequency (50/60

Hz) magnetic eld IEC

61000-4-8

3 A/m 3 A/m Power frequency magnetic elds should be at levels

characteristics of a typical location in a typical commercial

or hospital environment.

NOTE: UT is the a.c. mains voltage prior to application of the test level.

Guidance and manufacturer’s declaration-electromagnetic immunity

The AV151f is intended for use in the electromagnetic environment specied below. The customer or the user of the AV151f should assure that

is used in such and environment.

Immunity test IEC 60601 test level Compliance level Electromagnetic environment-guidance

Conducted RF

IEC 61000-4-6

Radiated RF

IEC 61000-4-3

3Vrms

150 KHz to 80 MHz

3V/m

80MHz to 2,5 GHz

Not applicable

3V/m

Portable and mobile RF communications equipment should be used no closer to any part

of the AV151f, including cables, than the recommended separation distance calculated

from the equation applicable to the frequency of the transmitter.

Recommended separation distance:

d = 1,2 √P, d = 1,2 √P 80MHz to 800 MHz, d = 2,3 √P 800MHz to 2,5 GHz

Where P is the maximum output power rating of the transmitter in watts (W) according

to the transmitter manufacturer and d is the recommended separation distance in metres

(m). Field strengths from xed RF transmitters, as determined by an electromagnetic site

survey, ashould be less than the compliance level in each frequency range.bInterference

may occur in the vicinity of equipment marked with the following symbol:

NOTE1: At 80 MHz and 800 MHz, the higher frequency range applies.

NOTE2:These guidelines may not apply in all situations. Electromagnetic propagation is aected by absorption and reection from structures,

objects and people.

a. Field strengths from xed transmitters, such as base stations for radio (cellular/cordless) telephones and land mobile radios, amateur radio, AM

and FM radio broadcast and TV broadcast cannot be predicted theoretically with accuracy. To assess the electromagnetic environment due to

xed RF transmitters, an electromagnetic site survey should be considered. If the measured eld strength in the location in which the AV151f is

u sed exceeds the applicable RF compliance level above, the AV151f should be observed to verify normal operation. If abnormal performance is

observed, additional measures may be necessary, such as re-orienting or relocating the AV151f.

b. Over the frequency range 150 kHz to 80 MHz, eld strengths should be les than 3V/m.

Recommended separation distance between portable and mobile RF communications equipment and the AV151f

The AV151f is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The customer or the user of

the AV151f can help prevent electromagnetic interference by maintaining a minimum distance between portable and mobile RF communications

equipment (transmitters) and the AV151f as recommended below, according to the maximum output power of the communications equipment.

Rated maximum output

power of transmitter (W) Separation distance according to frequency of transmitter (m)

150kHz to 80MHz / d=1,2√P 80MHz to 800MHz / d=1,2√P 800MHz to 2,5GHz / d=2,3√P

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

For transmitters rated at a maximum output power not listed above, the recommended separation distance d in meters (m) can be estimated

using the equation applicable to the frequency of the transmitter, where P is the maximum output power rating of the transmitter in watts (W)

according to the transmitter manufacturer.

NOTE1: At 80 MHz and 800 MHz, the separation distance for the higher frequency range applies.

NOTE2These guidelines may not apply in all situations. Electromagnetic propagation is aected by absorption and reection from structures,

objects and people.

Center tube over

middle of arm

WARNING: The symbol on this product means that it's an electronic product and following the European directive 2012/19/EU the

electronic products have to be dispose on your local recycling centre for safe treatment.

ADVERTENCIA: Este símbolo en el producto signica que se trata de un producto electrónico y, en conformidad con la Directiva Europea

2012/19/EU, los productos electrónicos deberán desecharse en su centro de reciclaje local para un tratamiento seguro.

ACHTUNG: Das Symbol auf diesem Produkt bedeutet, dass es sich um ein elektronisches Gerät entsprechend der europäischen Richtlinie 2012/19/
