Rowi HKT 2000/3/2 ODF User manual

[HKT 2000/3/2 ODF ]
Article number: 1 03 03 0075
Bedienungsanleitung
DE
Operating Instructions
GB
Oδηγίες χρήσης
GR
Kezelési útmutató
HU

2/84
Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden
haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen.
Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und
sichere Nutzung Ihres Keramik-Turmheizgerätes erlauben. Lesen Sie deshalb diese Bedie-
nungsanleitung genau durch, bevor Sie das Heizgerät zum ersten Mal in Betrieb nehmen.
Für späteres Nachschlagen halten Sie die Bedienungsanleitung bei jedem Einsatz griffbe-
reit. Bewahren Sie sämtliche mitgelieferten Dokumente sorgfältig auf.
Viel Freude mit Ihrem neuen Keramik-Turmheizgerät wünscht Ihnen
Ihre ROWI GmbH
Symbolerklärung
Achtung Gefahr!
Die mit diesem Symbol gekennzeichneten Sicherheitsvorschriften sind unbedingt
zu beachten. Die Missachtung kann schwerwiegende und weit reichende gesund-
heitliche Schäden sowie immense Sachschäden verursachen.
Wichtiger Hinweis!
Dieses Symbol kennzeichnet wichtige Hinweise, die für einen einwandfreien Betrieb
dieses Gerätes unbedingt zu beachten sind. Nur so können etwaige Funktionsstö-
rungen vermieden werden.
Wichtige Information!
Hier finden Sie erklärende Informationen und Tipps, die Sie bei der optimalen
Nutzung dieses Gerätes unterstützen.
Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht
abgedeckt werden.
Diese Bedienungsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese
Anleitung jederzeit zu optimieren und technisch anzupassen. Abbildungen können vom Original abweichen.
DE

3/84
Inhaltsverzeichnis
Konformitätserklärung 4
1. Produktbeschreibung 5
1.1 Allgemeines 5
1.2 Typenschild 5
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung 5
1.4 Produktsicherheit 5
1.5 Technische Daten 6
1.6 Untersagte Anwendungsbereiche 6
1.7 Sicherheitsinformationen 7
1.7.1 Allgemeine Sicherheitshinweise 7
1.7.2 Spezifische Sicherheitshinweise 8
2. Vorbereitung des Produktes für den Betrieb 9
2.1 Auspacken des Lieferumfanges 9
2.2 Aufbewahren der Originalverpackung 9
2.3 Aufstellen des Gerätes 9
3. Betriebsanleitung 10
3.1 Geräteübersicht 10
3.2 Inbetriebnahme 12
3.3 Einstellung der Timer-Funktion 13
3.4 Abschalten des Gerätes 13
3.5 Lagerung 13
3.6 Wiederverpacken für private Transportzwecke 14
4. Reinigung und Instandhaltung 14
4.1 Sicherheitsmaßnahmen 14
4.2 Reinigung 14
4.3 Instandhaltung 14
4.4 Fehlersuche und Reparatur 15
4.5 Reinigung und Instandhaltung durch qualifizierte Personen 16
5. Gewährleistung 16
5.1 Umfang 16
5.2 Abwicklung 16
5.3 Online-Registrierung 17
6. Ersatz- und Ausstattungsteile 18
7. Entsorgung 20

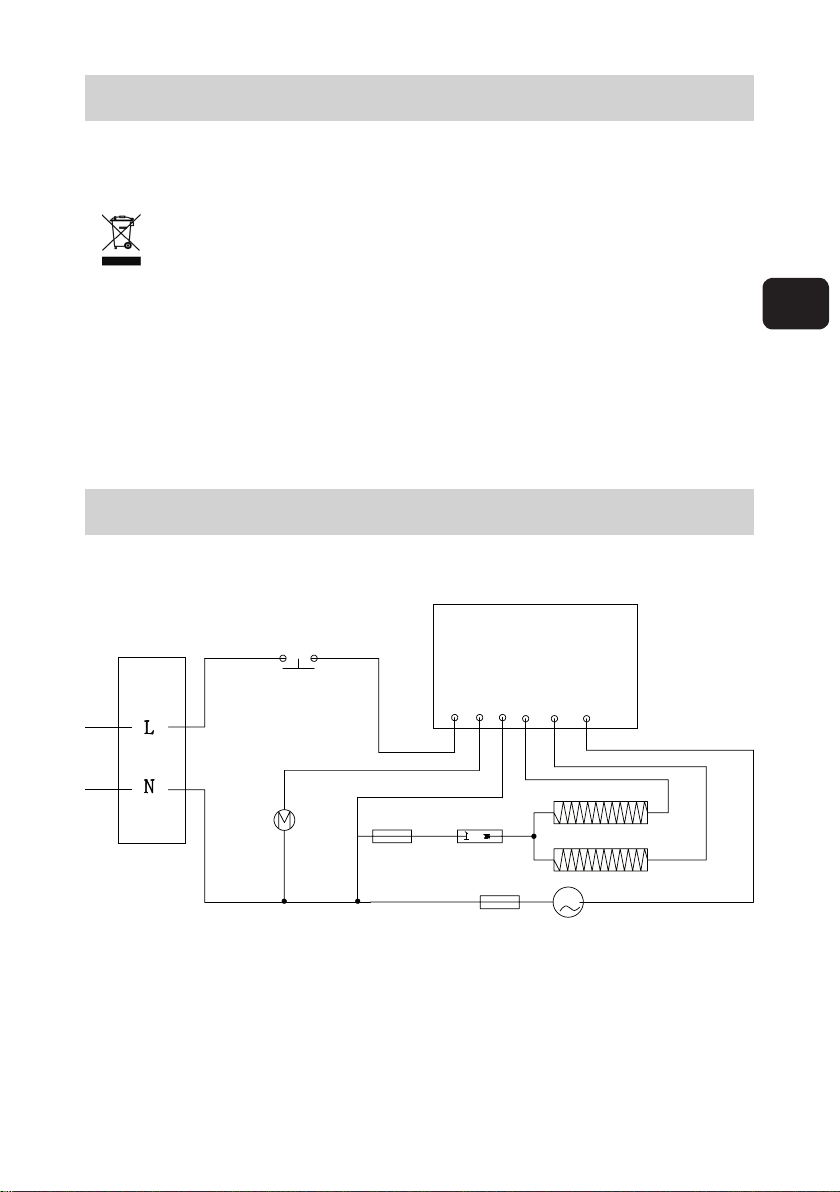

8. Schaltplan 20
9. Garantieerklärung 21
DE

4/84
Konformitätserklärung
Hiermit erklären wir, ROWI Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Augartenstraße 3, 76698 Ubstadt-Weiher
dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart, sowie
in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden
Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bezeichnung des Gerätes: HKT 2000/3/2 ODF
Keramik-Turmheizgerät 2000 W,
Oszillation + LCD-Display + Fernbedienung
Artikel-Nummer: 1 03 03 0075
Einschlägige EG-Richtlinien: EG-Niederspannungsrichtlinie(2006/95/EG)
EG-Richtlinie Elektromagnetische Verträglichkeit
(2004/108/EG)
EG-RoHS-Richtlinie (2011/65/EG)
Angewandte harmonisierte Normen: EN 55014-1:2006+A1:2009
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
EN 60335-1:2012
EN 60335-2-30:2009+A11:2012
EN 62233:2008
ZEK 01.2-08
Dokumentationsverantwortlicher Klaus Wieser
Ort: Ubstadt-Weiher
Datum/Herstellerunterschrift: 07.05.2014
Angaben zum Unterzeichner: Klaus Wieser
Geschäftsführer
DE

5/84
1. Produktbeschreibung
1.1 Allgemeines
Das Keramik-Turmheizgerät eignet sich für den individuellen Einsatz in geschlossenen und
trockenen Räumen. Ein leistungsstarker Lüfter sowie eine Oszillationsfunktion verteilen die
erwärmte Luft effektiv im Raum und sorgen somit insbesondere in der Übergangszeit oder
an extrem kalten Tagen schnell für eine angenehme Raumtemperatur. LCD-Display, Fern-
bedienung und Timer-Funktion ermöglichen eine komfortable und individuelle Bedienung.
Kipp- und Überhitzungsschutz bieten höchste Sicherheit während des Betriebes.
1.2 Typenschild
Das Typenschild des Keramik-Turmheizgerätes mit allen relevanten technischen Daten ist
auf der Rückseite des Gerätes angebracht.
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung
Dieses Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen
Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer
Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden am
Gerät selbst und/oder an anderen Sachwerten entstehen.
Dieses tragbare, elektrische Keramik-Turmheizgerät ist geeignet für die Beheizung
geschlossener, trockener Räume während der Übergangszeit. An extrem kalten Tagen
kann das Gerät auch als Zusatzheizung eingesetzt werden. Dank einer zusätzlichen
Kaltgebläse-Stufe kann dieses Gerät im Sommer auch als Ventilator verwendet werden.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das
Risiko trägt der Anwender. Zur bestimmungsgemäßen Verwendung zählt auch das Beachten
der Bedienungs- und Installationshinweise sowie die Einhaltung der Wartungsbedingungen.
1.4 Produktsicherheit
Um bereits im Vorfeld mögliche Gefahren auszuschließen, wurden vom Hersteller serien-
mäßig die folgenden Sicherheitseinrichtungen installiert:
Überhitzungsschutz
Wird die maximal zulässige Gerätetemperatur überschritten, schaltet das Gerät automa-
tisch ab und kann erst wieder in Betrieb genommen werden, wenn das Gerät abgekühlt ist.
DE

6/84
Thermosicherung
Als zusätzliche Sicherheitsvorkehrung ist eine Thermosicherung vorgesehen. Wenn diese
auslöst und den Stromkreis öffnet, ist die Ursache dafür eine unnormale Überhitzung im
Gerät. In diesem Fall muss das Gerät durch einen Fachbetrieb instandgesetzt werden, um
den weiteren sicheren Heizbetrieb sicher zu stellen. Zum Austausch defekter Teile und zum
Einbau einer neuen Sicherung wenden Sie sich an das ROWI Service-Team.
Umkippschutz
Der Umkippschutz wird ausgelöst sobald das Gerät einen bestimmten Neigungswinkel
überschreitet. Dabei schaltet sich das Gerät automatisch aus. Um das Gerät wieder in
Betrieb zu nehmen muss dieses in senkrechter Position stehen.
1.5 Technische Daten
Netzanschluss 220-240 V~50 Hz
Heizleistung 2000 W
Heizstufen 2 Stufen (1000 W/2000 W)
Raumheizvermögen (ausgehend von einer Raumhöhe von 2,4 m) ca. 60 m³
Schutzklasse II
Schutzart IPX0
Aufbaumaß (B x T x H) 21,0 x 23,5 x 55,0 cm
Produktgewicht 3,1 kg
Tab. 1: Technische Daten
1.6 Untersagte Anwendungsbereiche
PDas Gerät darf ausschließlich im Innenbereich verwendet werden.
PDieses Gerät darf weder während des Betriebes noch bei der Lagerung mit Wasser
bzw. Feuchtigkeit in Berührung kommen.
P Dieses Gerät ist ausschließlich für den Hausgebrauch konzipiert. Verwenden Sie dieses
Gerät nicht für gewerbliche Zwecke.
P Das Gerät darf zur Deckenmontage nicht verwendet werden.
DE

7/84
1.7 Sicherheitsinformationen
Allgemeines
Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und weit
reichende gesundheitliche sowie immense Sachschäden verursachen. Lesen Sie
deshalb die folgenden Hinweise sorgfältig durch. Machen Sie sich mit dem Gerät
gut vertraut, bevor Sie es in Betrieb nehmen. Nur so kann ein sicherer und einwand-
freier Betrieb gewährleistet werden.
1.7.1 Allgemeine Sicherheitshinweise
Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. Zusätzlich zu den
Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfall-
verhütungsvorschriften des Gesetzgebers berücksichtigt werden.
Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass Dritte dieses
Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen.
Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite
oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen
Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt. Sichern Sie das Gerät gegen
Fremdbenutzung. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei-
sungen, wie das Gerät zu benutzen ist.
Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Führen Sie
keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit
beim Gebrauch dieses Gerätes kann zu ernsthaften Unfällen und Verletzungen führen.
Für sicheren Stand sorgen. Achten Sie bei der Aufstellung des Gerätes auf eine feste und
sichere Standfläche.
Kontakt mit heißen Teilen vermeiden. Berühren Sie keine heißen Teile am Gerät. Beach-
ten Sie, dass verschiedene Komponenten Wärme speichern können und so auch nach
Gebrauch des Gerätes noch zu Verbrennungen führen können.
Auf Beschädigung achten. Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige
Beschädigungen. Sollte das Gerät Mängel aufweisen, darf es auf keinen Fall in Betrieb
genommen werden.
DE

8/84
Keine spitzen Gegenstände verwenden. Führen Sie niemals spitze und/oder metallische
Gegenstände in das Innere des Gerätes ein.
Nicht zweckentfremden. Verwenden Sie das Gerät nur für die, in dieser Bedienungsan-
leitung vorgesehenen Zwecke.
Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Ver-
schleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädi-
gungen und Mängel.
Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen
aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI
Service-Center.
Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen
Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor
Hitze, Öl und scharfen Kanten.
Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicher-
heit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angege-
ben oder vom Hersteller empfohlen werden.
Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefähr-
deter Umgebung, in der sich Substanzen, wie z.B. brennbare Flüssigkeiten, Gase und
insbesondere Farb- und Staubnebel, befinden. Durch heiße Flächen am Gerät können sich
diese Substanzen entzünden.
Netzstecker ziehen. Ziehen Sie bei Nichtgebrauch und vor jeglichen Wartungsarbeiten
den Netzstecker aus der Steckdose.
1.7.2 Spezifische Sicherheitshinweise
P Verwenden Sie dieses Gerät niemals in der unmittelbaren Nähe einer Badewanne,
einer Dusche oder eines Schwimmbeckens.
P Achten Sie beim Aufstellen des Gerätes auf einen sicheren und stabilen Stand. Verwenden
Sie das Gerät nur in aufrechter Position. Ist das Gerät umgefallen, Netzstecker ziehen,
Gerät wieder aufrichten und abkühlen lassen, bevor Sie es erneut in Betrieb nehmen.
P Das Keramik-Turmheizgerät wird sehr heiß. Berühren Sie niemals die Oberfläche, wenn
das Gerät in Betrieb ist.
P Berühren Sie das Gerät niemals während Sie duschen oder baden.
P Tauchen Sie das Gerät niemals ins Wasser.
P Das Heizgerät darf nicht in Umgebungen aufgestellt und betrieben werden, in denen
sich Säuren, Dämpfe, explosive oder entflammbare Gase befinden.
DE

9/84
P Beachten Sie bei der Aufstellung die vorgeschriebenen Sicherheitsabstände. Halten Sie
zu allen Seiten sowie zu brennbaren Materialien (Möbel, Gardinen etc.) einen Sicher-
heitsabstand von mind. 90 cm ein. Stellen Sie das Gerät niemals auf einen langflorigen
Teppich.
P Stellen Sie das Gerät so auf, dass der Netzstecker jederzeit frei zugänglich ist.
P Betreiben Sie das Gerät nur mit vollständig ausgerolltem Netzkabel. Wickeln Sie das
Netzkabel niemals um das Gerät. Achten Sie darauf, dass das Netzkabel nicht in
Berührung mit heißen Oberflächen gerät. Verlegen Sie das Kabel so, dass man nicht
über das Kabel stolpern kann.
P Decken Sie das Gerät niemals ab, um eine Überhitzung zu vermeiden. Achten Sie unbe-
dingt darauf, dass die Lufteingangs- und Luftausgangsöffnungen stets frei zugänglich
sind.
P Verwenden Sie dieses Heizgerät nicht mit einem Programmschalter, Zeitschalter oder
irgendeiner anderen Einrichtung, die das Heizgerät automatisch einschaltet, da
ansonsten Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch aufgestellt
wird.
2. Vorbereitung des Produktes für den Betrieb
2.1 Auspacken des Lieferumfangs
Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll-
ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer
in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie
das Gerät nicht in Betrieb, wenn es defekt ist.
2.2 Aufbewahren der Originalverpackung
Bewahren Sie die Originalverpackung über die gesamte Lebensdauer des Produktes sorg-
fältig auf. Verwenden Sie die Verpackung zum Einlagern und Transportieren des Gerätes.
Entsorgen Sie die Verpackung erst nach Ablauf der Produktlebensdauer. Hinweise für eine
ordnungsgemäße Entsorgung finden Sie in Kapitel 7.
2.3 Aufstellen des Gerätes
Das Gerät darf nur bei sicherem, senkrechtem und stabilem Stand betrieben werden.
Achten Sie stets auf den einzuhaltenden Mindestabstand von 90 cm zu allen Seiten, brenn-
baren Gegenständen und anderen Gefahrenquellen.
P Stellen Sie das Gerät nicht unmittelbar unterhalb einer Wandsteckdose auf.
P Die Montage des Gerätes an der Decke ist untersagt.
DE

10/84
3. Betriebsanleitung
3.1 Geräteübersicht
Abb. 2: Geräteübersicht
Nr. Bezeichnung
1 Bedieneinheit
2 Kontrolllampe
3 LCD-Display
4 Tragegriff (nicht sichtbar)
5 Luftausgangsöffnung
6 Vordere Gehäuseabdeckung
7 Ein-/Ausschalter (nicht sichtbar)
8 Standfuß
9 Fernbedienung
Tab. 2: Gerätebeschriftung
7
4
1
2
3
5
6
8
9
DE

11/84

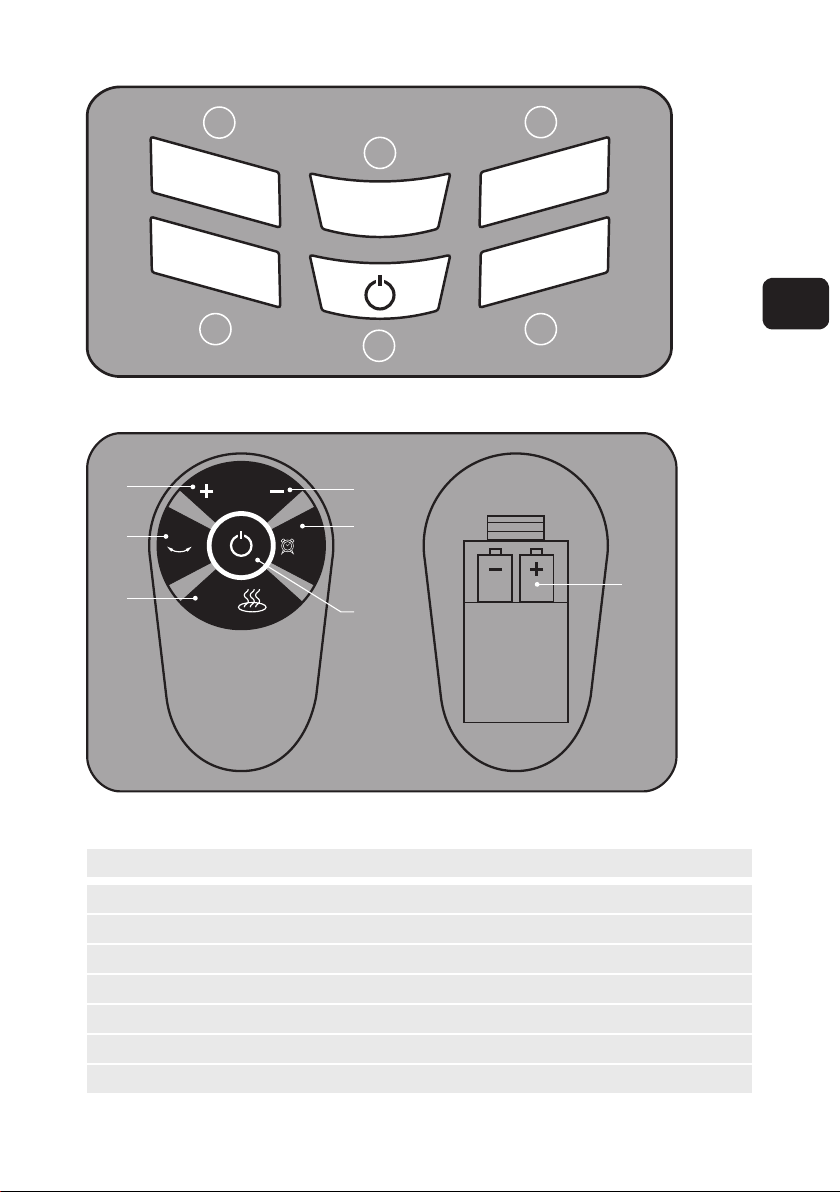

Abb. 3a: Bedieneinheit
Abb. 3b: Fernbedienung
Nr. Bezeichnung
1 "MODE " oder "HEAT MODE" Heizstufenschalter
2 "SET TIME" oder "TIMER" Timer-Funktion
3 " + UP" Auswahltaste Plus
4 " −DOWN" Auswahltaste Minus
5 "POWER" Ein-/Ausschalter
6 Oszillationsschalter
7 Batteriefach
Tab. 3: Gerätebeschriftung Bedieneinheit
MODE
OSC
SET TIME
+
–
1
2
3
4
5
6
UP DOWN
90° TIMER
HEAT
MODE
1
2
5
6
34
7
DE

12/84
3.2 Inbetriebnahme
Nachdem Entfernen der Verpackung und einsetzen der Batterien 2x1,5V AAA (nicht im
Lieferumfang enthalten) in die Fernbedienung (siehe Abb. 3b, Nr. 7) kann das Gerät in
Betrieb genommen werden. Gehen Sie dabei wie folgt beschrieben vor:
1. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist und die Kontrolllampe (siehe
Abb. 2, Nr. 2) aus ist. Schließen Sie dann das Keramik-Turmheizgerät an eine geerdete,
durch einen FI-Schutzschalter abgesicherte Steckdose an.
2. Schalten Sie nun das Gerät ein, indem Sie den Ein-/Ausschalter (siehe Abb. 2, Nr. 7)
betätigen. Ein Piepton ertönt und die Kontrolllampe (siehe Abb. 2, Nr. 2) leuchtet auf.
3. Drücken Sie die Taste "POWER" (siehe Abb. 3a/b, Nr. 5).
Das Display leuchtet auf und zeigt die aktuelle Raumtemperatur an. Das Gebläse
startet, erzeugt jedoch noch keine Warme Luft.
4. Drücken Sie "MODE" oder "HEAT MODE" (siehe Abb. 3a/b, Nr. 1) um auf die
gewünschte Heizstufe zu schalten. Folgende Möglichkeiten stehen Ihnen hierzu zur
Auswahl:
Tab. 4: Schaltstufen
Bei der ersten Inbetriebnahme oder nach einer längeren Heizpause kann es zu
einer kurzzeitigen Geruchsbildung kommen.
Gebläsestufe
Heizstufe 1
Heizstufe 2
Auto - Funktion
Ist die Gebläsestufe "FAN" angewählt, schaltet sich das
Gebläse an.
Ist die Heizstufe "LOW" angewählt, erzeugt das
Turmheizgerät eine Heizleistung von ca. 1000 W.
Ist die Heizstufe "HIGH" angewählt, erzeugt das
Turmheizgerät eine Heizleistung von ca. 2000 W.
In der Auto-Funktion können Sie selbst eine gewünschte
Temperatur einstellen, die der Turmheizer annähernd
konstant hält.
FAN
LOW
HIGH
AUTO
DE

13/84
Auto - Funktion
Ist die Auto- Funktion angewählt gehen Sie wie folgt vor:
1. Im Display erscheint die Temperatur. Diese können Sie mit den Tasten "+" (siehe Abb
3a/b Nr. 3) und "−" (siehe Abb 3a/b Nr. 4) auf ihre gewünschte Temperatur stellen.
2. Das Gerät beginnt zu heizen.
Ein integriertes Thermostat schaltet das Gerät ab, wenn die Raumtemperatur 3°C
über der gewünschten Temperatur liegt. Fällt die Raumtemperatur unter 1°C der
gewünschten Temperatur schaltet sich das Gerät automatisch wieder ein. Somit wird
eine annähernd konstante Temperatur im Raum erzeugt.
Oszillation - Funktion
1. Betätigen Sie den Oszillationsschalter (siehe Abb. 3a/b Nr. 6) um die Funktion zu akti-
vieren. Der Turmheizer bewegt sich nun im 90° Winkel von Seite zu Seite.
2. Um die Oszillation - Funktion zu deaktivieren drücken Sie wieder den Oszillationsschal-
ter (siehe Abb. 3a/b Nr. 6).
3.3 Einstellung der Timer-Funktion
1. Drücken Sie "SET TIME" oder "TIMER" (siehe Abb. 3a/b, Nr. 2) um die gewünschte
Heizdauer anzuwählen. Die Timer-Funktion bietet Ihnen die Möglichkeit zwischen einer
Heizdauer von 0h - 8h zu wählen. Danach schaltet sich das Heizgerät automatisch ab
3.4 Abschalten des Gerätes
1. Bevor Sie das Heizgerät ausschalten schalten Sie mit "MODE" oder "HEAT MODE" in die
Gebläsestufe und warten Sie 3 Min, damit die Heizelemente abkühlen können.
2. Betätigen Sie die Taste "POWER" (siehe Abb. 3a/b, Nr. 5). Die Kontrolllampe (siehe
(siehe Abb. 2, Nr. 2) erlischt.
3. Drücken Sie den Ein-/Ausschalter (siehe Abb. 2, Nr. 7) um das Gerät abzuschalten.
4. Ziehen Sie den Netzstecker aus der Steckdose.
Warten Sie, bis das Gerät abgekühlt ist bevor Sie es abdecken oder wegstellen.
3.5 Lagerung
Schützen Sie das Gerät vor Staub, Schmutz und Insekten. Decken Sie das Gerät mit der
mitgelieferten Folie ab, damit er vor Verunreinigungen und dadurch hervorgerufenen
Beschädigungen und Funktionsstörungen geschützt ist.
DE

14/84
3.6 Wiederverpacken für private Transportzwecke
Zur Vermeidung von Transportschäden verpacken Sie das Gerät im Falle eines Transportes
immer in der Originalverpackung.
4. Reinigung und Instandhaltung
4.1 Sicherheitsmaßnahmen
P Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie das Gerät warten.
P Beginnen Sie mit den Instandhaltungs- und Reinigungsarbeiten erst, wenn das Gerät
vollständig abgekühlt ist.
4.2 Reinigung
Zum Schutz vor Verunreinigungen sollte das Gerät nach jedem Gebrauch abgedeckt
werden.
Decken Sie das Gerät erst ab, wenn es vollständig abgekühlt ist.
Sollte das Gerät dennoch schmutzig geworden sein, beachten Sie bei der Reinigung fol-
gende Hinweise:
P Reinigen Sie das Gerät grundsätzlich nur in abgekühltem Zustand.
P Vor jeglichen Arbeiten am Gerät Netzstecker ziehen.
P Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch. Verwenden Sie auf
keinen Fall scharfe und/oder kratzende Reinigungsmittel.
4.3 Instandhaltung
Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet wer-
den dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 5).
DE

15/84
4.4 Fehlersuche und Reparatur
Störung Mögliche Ursache(n) Abhilfe
Tab. 5: Fehlerdiagnose
Gerät startet nicht.
Das Gerät schaltet
während des Betriebes
ab.
Kein Strom oder zu niedrige
Spannung.
Das Gerät ist nicht ange-
schaltet.
Die Raumtemperatur liegt
oberhalb der am Thermostat
eingestellten Temperatur.
Der Überhitzungsschutz
hat ausgelöst. Das Gerät
hat die maximal zulässige
Temperatur überschritten.
Der Kippschutz-Schalter hat
ausgelöst.
Die Raumtemperatur liegt
oberhalb der am Thermostat
eingestellten Temperatur.
Die Thermosicherung hat
ausgelöst.
Stellen Sie sicher, dass der
Stecker in der Steckdose
steckt. Überprüfen Sie die
Netzspannung.
Betätigen Sie den Ein-/
Ausschalter (siehe Abb. 2, Nr.
7).
Erhöhen Sie die gewünschte
Temperatur (siehe Kap. 3.2
Auto - Funktion)
Schalten Sie das Gerät ab,
indem Sie den Ein-/Ausschalter
betätigen (siehe Abb. 2 Nr.
7) und den Netzstecker aus
der Steckdose ziehen. Lassen
Sie das Gerät einige Minuten
abkühlen. Überprüfen Sie die
Lufteingangs-und
Luftausgangsöffnungen und
beseitigen Sie die Ursache der
Überhitzung, bevor Sie das
Gerät erneut starten.
Vergewissern Sie sich, dass das
Gerät in senkrechter Position
steht und keiner extremen
Neigung ausgesetzt ist.
Erhöhen Sie die gewünschte
Temperatur (siehe Kap. 3.2
Auto - Funktion)
Bitte wenden Sie sich an das
ROWI Service-Center (siehe
Kap. 5)
DE

16/84
4.5 Reinigung und Instandhaltung durch qualifizierte Personen
Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.4 aufgeführt sind, dürfen nur durch das ROWI
Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten innerhalb der
ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen
durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche.
5. Gewährleistung
5.1 Umfang
ROWI räumt dem Eigentümer dieses Produktes eine Gewährleistung von 24 Monaten ab
Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festgestellte Material- oder
Produktionsfehler vom ROWI Service-Center kostenlos behoben.
Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produkti-
onsfehlern beruhen, z. B.
P Transportschäden jeglicher Art
P Fehler infolge unsachgemäßer Installation
P Fehler infolge eines nicht bestimmungsgemäßen Gebrauchs
P Fehler infolge vorschriftswidriger Behandlung
P Fehler infolge unsachgemäß ausgeführter Reparaturen oder Reparaturversuche durch
nicht von ROWI autorisierte Personen und/oder Unternehmen
P Normaler betriebsbedingter Verschleiß
P Reinigung von Komponenten
P Anpassung an national unterschiedliche, technische oder sicherheitsrelevante Anfor-
derungen, wenn das Produkt nicht in dem Land eingesetzt wird, für das es technisch
konzipiert und hergestellt worden ist.
Ferner übernehmen wir keine Gewährleistung für Geräte, deren Serien-Nummer verfälscht,
verändert oder entfernt wurde. Ein Gewährleistungsanspruch erlischt auch, wenn in das
Gerät Teile eingebaut werden, die nicht von der ROWI GmbH zugelassen sind.
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz-
Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges.
5.2 Abwicklung
Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor:
1. Bedienungsanleitung lesen
Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht.
Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungs-
anleitung nach. In Kapitel 4.4 finden Sie entsprechende Hinweise zur Beseitigung von
Funktionsstörungen.
DE

17/84
2. Service-Formular
Zur Vereinfachung der Serviceabwicklung füllen Sie das dem Produkt beiliegende
Service-Formular bitte vollständig aus, bevor Sie mit dem ROWI Service-Center Kontakt
aufnehmen. So haben Sie alle benötigten Informationen griffbereit.
3. Telefonische Kontaktaufnahme
Rufen Sie beim ROWI Service-Center an. Das ROWI Service-Team erreichen Sie unter:
07253 9460-40
(Montag – Freitag: 7.30 – 18.00 Uhr)
Die meisten Probleme können bereits im Rahmen der kompetenten, technischen Beratung
unseres Service-Teams behoben werden. Sollte dies jedoch nicht möglich sein, erfahren Sie
hier das weitere Vorgehen.
4. Ist eine Überprüfung bzw. Reparatur durch das ROWI Service-Center erforder-
lich, gehen Sie wie folgt vor:
P Gerät verpacken
Verpacken Sie das Gerät in der Originalverpackung. Sorgen Sie dafür, dass es hinrei-
chend ausgepolstert und vor Stößen geschützt ist. Transportschäden sind nicht Bestand-
teil des Gewährleistungsumfangs.
P Kaufbeleg hinzufügen
Legen Sie unbedingt den Kaufbeleg bei. Nur bei Vorliegen des Kaufbelegs kann die
Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden.
P Service-Formular anbringen
Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport-
verpackung.
P Gerät einsenden
Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende
Adresse:
ROWI Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Service-Center
Augartenstraße 3
76698 Ubstadt-Weiher
5.3 Die Online-Registrierung
Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfang-
reichen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die
vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten.
DE

18/84
Und so einfach geht’s:
1. Besuchen Sie unsere Homepage: www.rowi.de
2. Klicken Sie auf den Button ROWI Inside.
3. Geben Sie hier Ihre Kontaktdaten ein. Ihre persönlichen Zugangsdaten erhalten Sie
dann automatisch per Email. Und schon haben Sie Zugriff auf das umfangreiche Ange-
bot von ROWI Inside. Wir wünschen Ihnen viel Spaß damit.
Bitte beachten Sie, dass ROWI Inside ein reiner Online-Service ist. Eine postalische
Registrierung ist daher nicht möglich.
6. Ersatz- und Ausstattungsteile

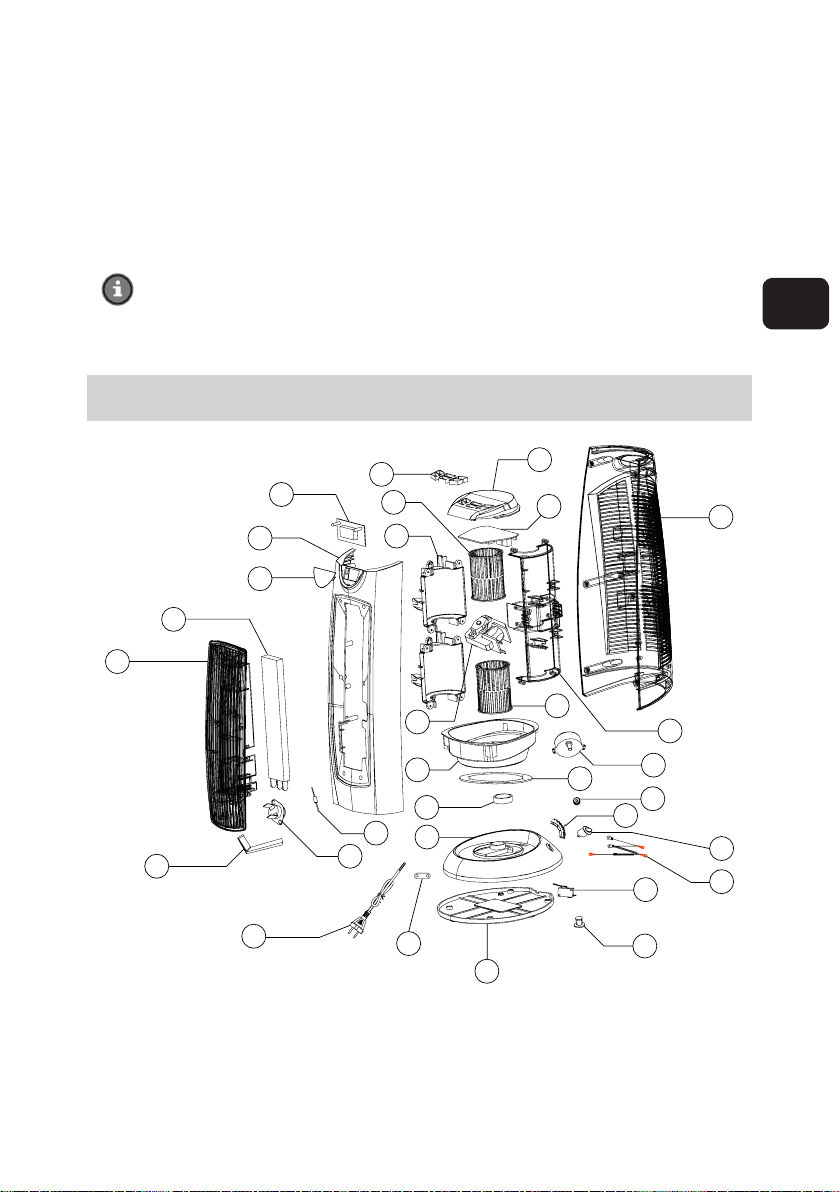

Abb. 4: Explosionszeichnung
1
2
10
3
4
5
6
7
8
9
11
12
13
14
15
11
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
DE

19/84
Pos. Bezeichnung Artikel-Nummer
1 Luftausgangsöffnung 4 03 03 0751
2 Heizelement 4 03 03 0752
3 Abdeckung LCD-Display 4 03 03 0753
4 Vordere Gehäuseabdeckung 4 03 03 0754
5 LCD-Display 4 03 03 0755
6 Gehäuseabdeckung Gebläse 4 03 03 0756
7 Oberes Gebläse 4 03 03 0757
8 Tasten Bedienfeld 4 03 03 0758
9 Bedienfeld 4 03 03 0759
10 Steuerplatine 4 03 03 0760
11 Hintere Gehäuseabdeckung 4 03 03 0761
12 Unteres Gebläse 4 03 03 0762
13 Halterung Motor 4 03 03 0763
14 Synchronmotor 4 03 03 0764
15 Gleitring 4 03 03 0765
16 Antriebszahnrad 4 03 03 0766
17 Zahnstange 4 03 03 0767
18 Ein-/Ausschalter 4 03 03 0768
19 Interne Verdrahtung 4 03 03 0769
20 Kippschutzschalter 4 03 03 0770
21 Abdeckung Standfuß 4 03 03 0771
22 Kabelzugentlastung 4 03 03 0772
23 Standfuß 4 03 03 0773
24 Wellenlager 4 03 03 0774
25 Drehteller 4 03 03 0775
26 Schaltpolmotor 4 03 03 0776
27 Thermosicherung 4 03 03 0777
28 Thermostat (Bimetall) 4 03 03 0778
29 Netzkabel 4 03 03 0779
30 Halterung 4 03 03 0780
Tab. 6: Ersatzteilliste
Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhätlich bzw. nicht
einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI
Service-Center.
DE

20/84
7. Entsorgung
Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen,
zu 100 % recyclingfähigen Materialien.
Korrekte Entsorgung dieses Produkts
Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den
Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Mate-
rialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt
bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu
schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder
senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben.
Diese wird dann das Gerät der stofflichen Verwertung zuführen.
8. Schaltplan
Abb. 5: Elektrischer Schaltplan
Heizelement
Gebläsemotor
Sicherung M
Überhitzungs-
schutz
GebläsePTC2PTC1NL
Schwing-
motor
Kippschutzschalter
Oszi-
lation
Thermo-
sicherung
DE
