Rubbermaid FASTTRACK 7W96 User manual

2001932
Rubbermaid Incorporated,
Huntersville, NC U.S.A. 28078-1801
U.S.A. 1-888-895-2110
Canada 1-866-595-0525
www.rubbermaid.com

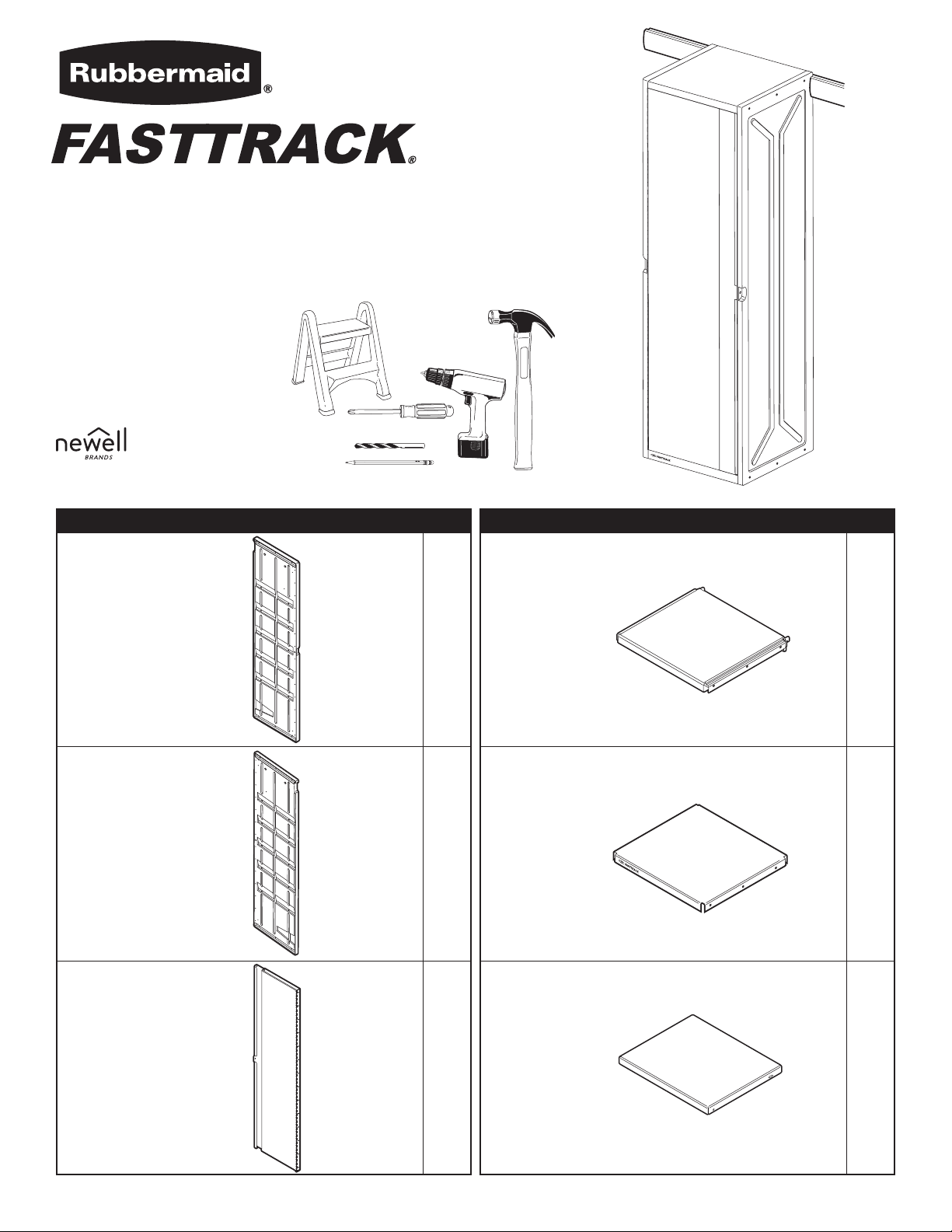

Pieces Qty
A
Right Side Panel
1
B
Le Side Panel
1
C
Door
1
Pieces Qty
D
Top
1
E
Bottom
1
F
Shelf
1
7W96 – Lower Locker
Assembly Steps
5/16" & 1/8
PKG0000638734

2

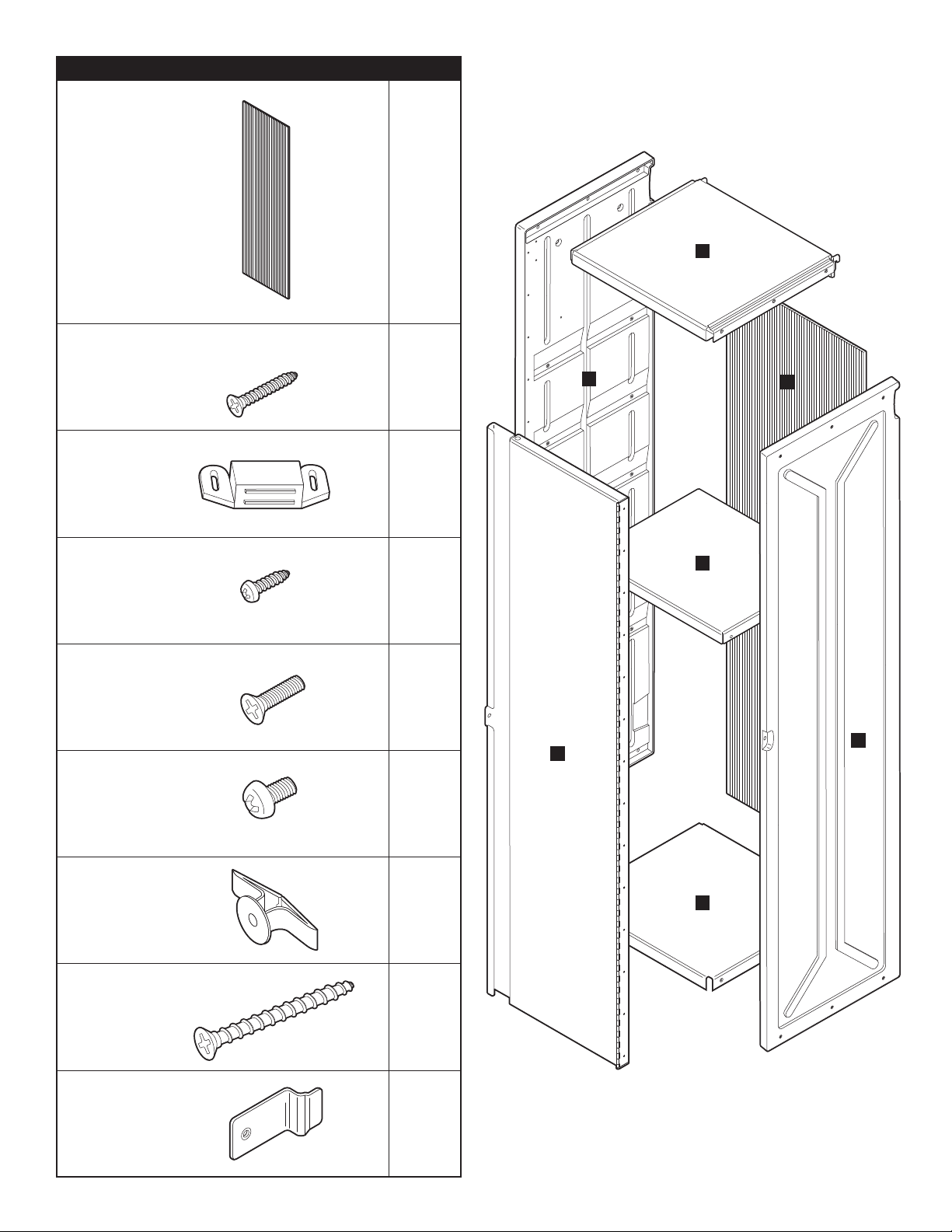

Pieces Qty
G
Back Panel
1
H
Hinge & Keeper Bracket Screws
M2.9 x 19mm
16
I
Magnet
2
J
Magnet Screws
#6 x ¾"
4
K
Side Panel Screws
#10-32 x ¾"
12
L
Shelf Screws
M5 x 8mm
4
M
Wall Anchor
2
N
Wall Anchor Screw
#10 x 2"
2
O
Keeper Brackets
2
A
D
F
E
B
G
C

3
A
I
I
I

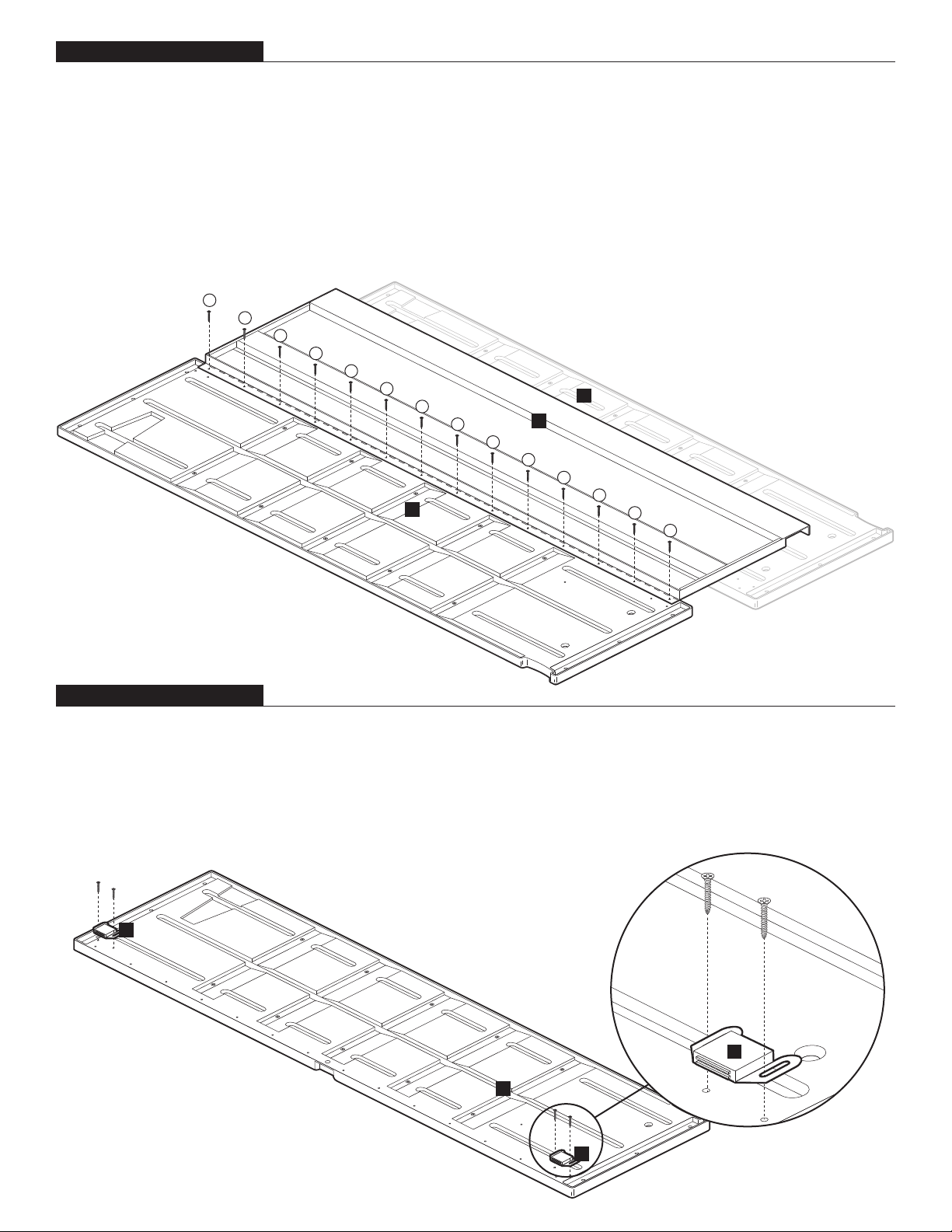

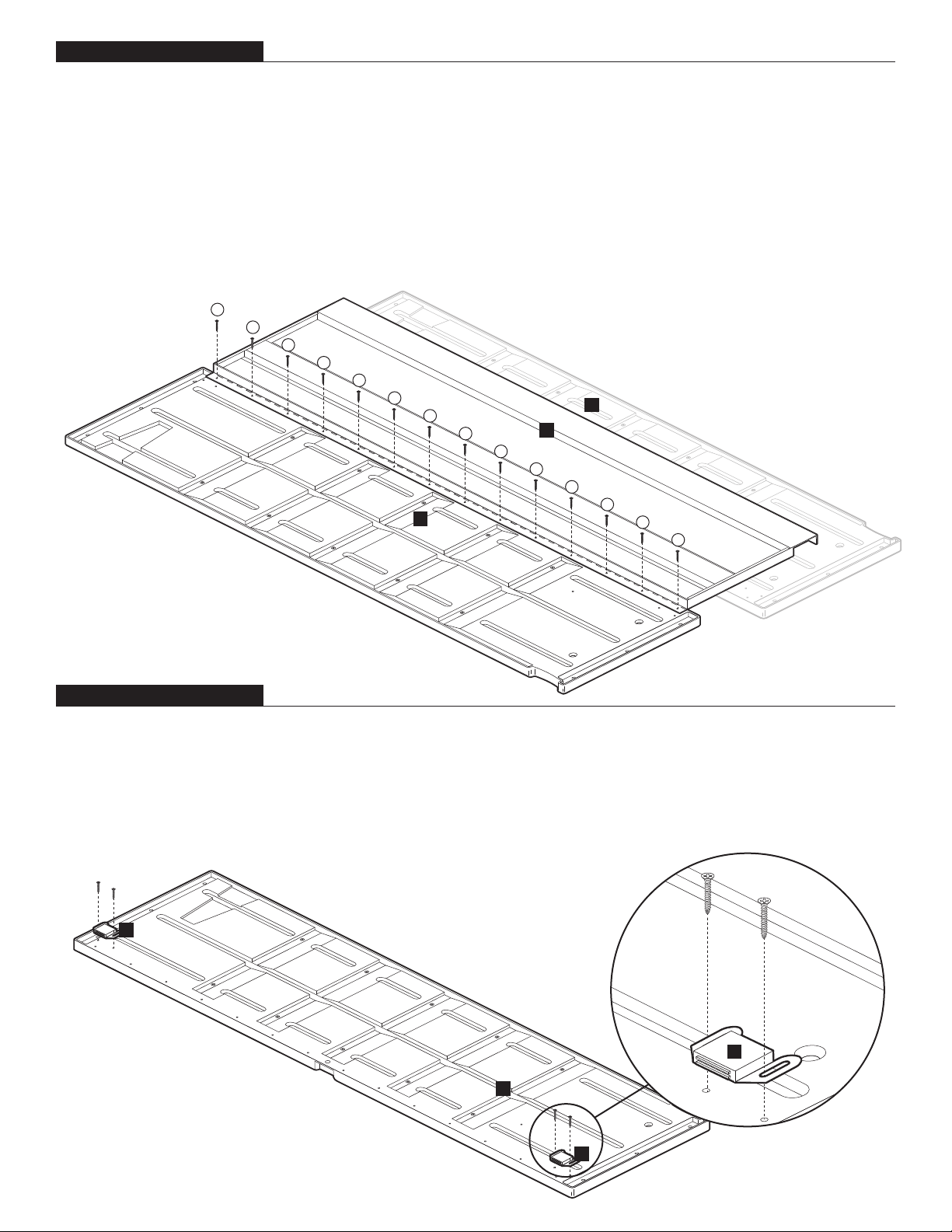

STEP 1
STEP 2
INSTALL DOOR MAGNETS TO SIDE PANEL
Choose remaining side panel (A or B). Position magnet (I) to align with mounting holes in side panel (A).
Install using two magnet screws (J).
NOTE: The magnet position may need adjustment after complete assembly to ensure proper door alignment.
Repeat for opposite end, ensuring a magnet is mounted at top and bottom of side panel.
CAUTION: Do not over-tighten screws.
INSTALL DOOR PANEL TO SIDE PANEL
Choose door opening orientation: left-hand or right-hand. Hinge screw locations indicate front edge of side panels (A & B).
NOTE: Instructions indicate the door mounted to the left side panel (B).
HINT: Use the other side panel (A) to hold the door up to the level for ease of alignment.
Place door (C) into position, align TOP hinge hole with side panel (B) screw boss. You will need fourteen hinge screws (H) for assembly.
1. Install top screw (1).
2. Align bottom hole and install screw (2).
3. Install remaining screws in sequence (3-14).
CAUTION: Do not over-tighten screws.
1
3
4
5
6
7
8
9
10
11
12
13
14
2
B
C
A

4

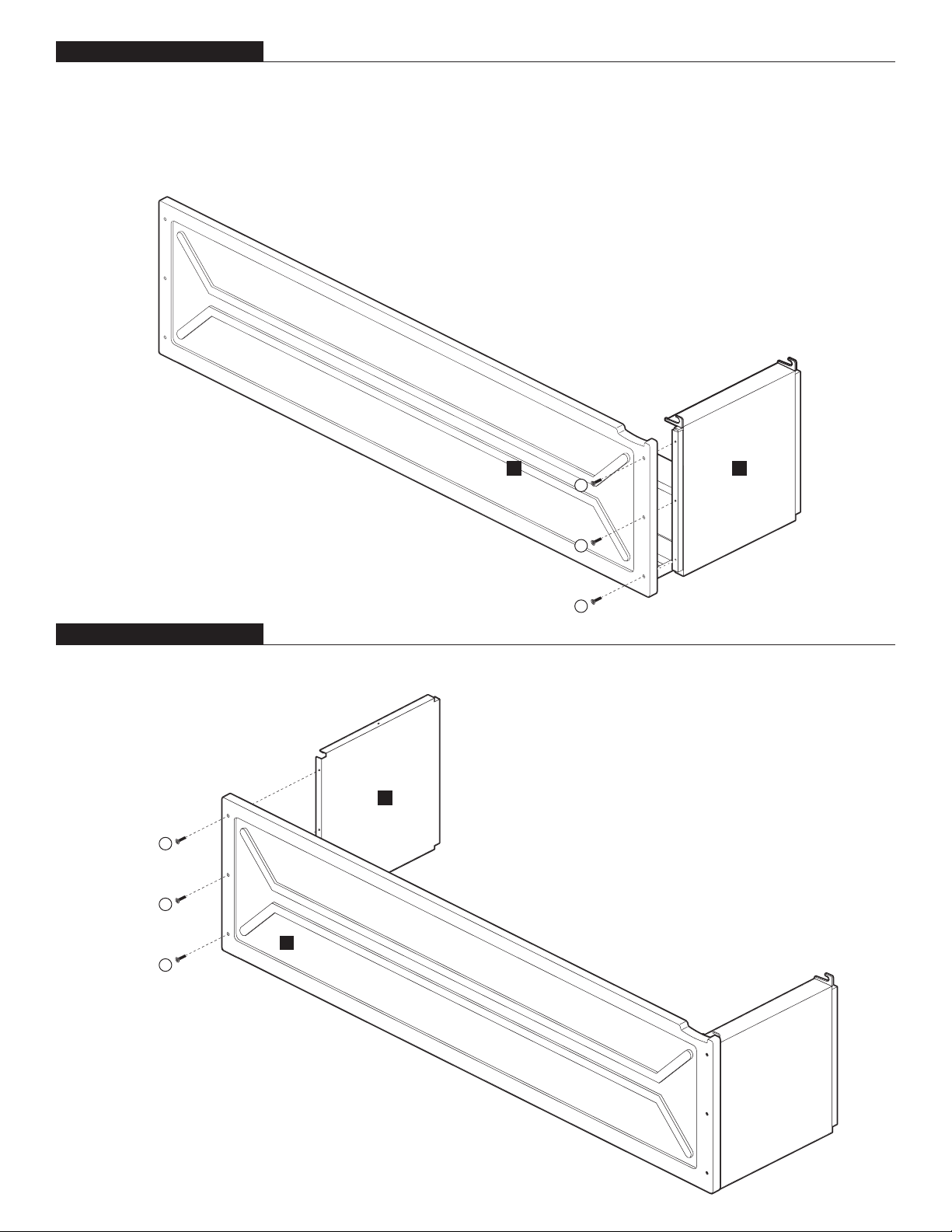

STEP 3
STEP 4
INSTALL BOTTOM PANEL TO SIDE PANEL
Position bottom panel (E) into side panel groove and align.
Using three side panel screws (K) install in the order shown.
CAUTION: Do not over-tighten screws.
1
3
2
B D
1
3
2
E
B
INSTALL TOP PANEL TO SIDE PANEL
With door panel laying flat, move side panel (B) into a vertical position. Position top
panel (D) into side panel groove and align.
Using three side panel screws (K) install in the order shown.
CAUTION: Do not over-tighten screws.

5

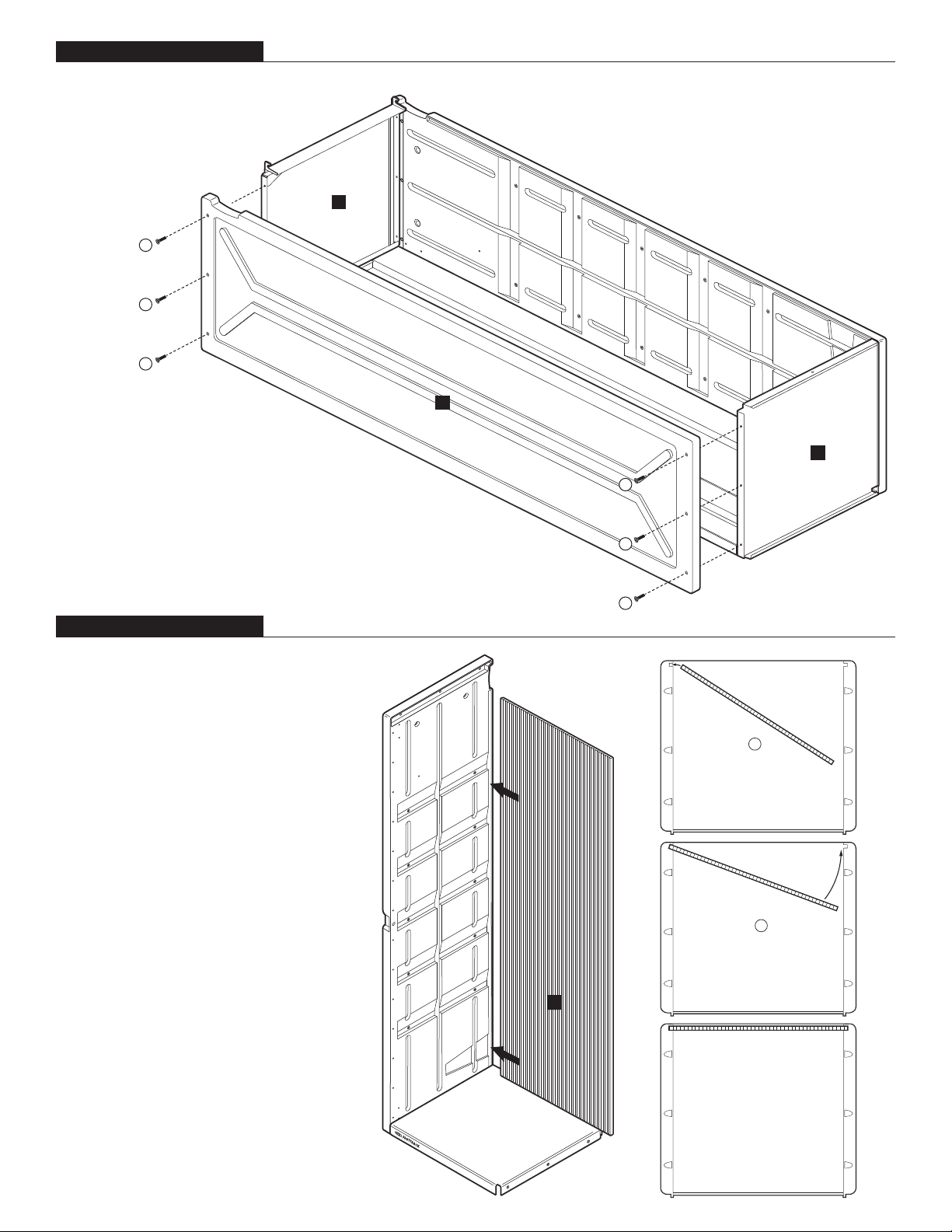

STEP 5
STEP 6
INSTALL BACK PANEL
Stand unit upright.
1. Position back panel (G) into rear groove of left side panel
and hold into place.
2. Push right side of back panel into the rear groove of the right
panel.
NOTE: Back panel will flex until it snaps into the rear groove.
D
2
3
1
5
6
4
D
E
A
INSTALL REMAINING SIDE PANEL TO
BOTTOM PANEL AND TOP PANEL
Position top panel (D) and bottom panel (E)
into side panel (A) grooves and align.
Using six side panel screws (K) install
in the order shown.
CAUTION:
Do not over-tighten
screws.
G
1
2

6

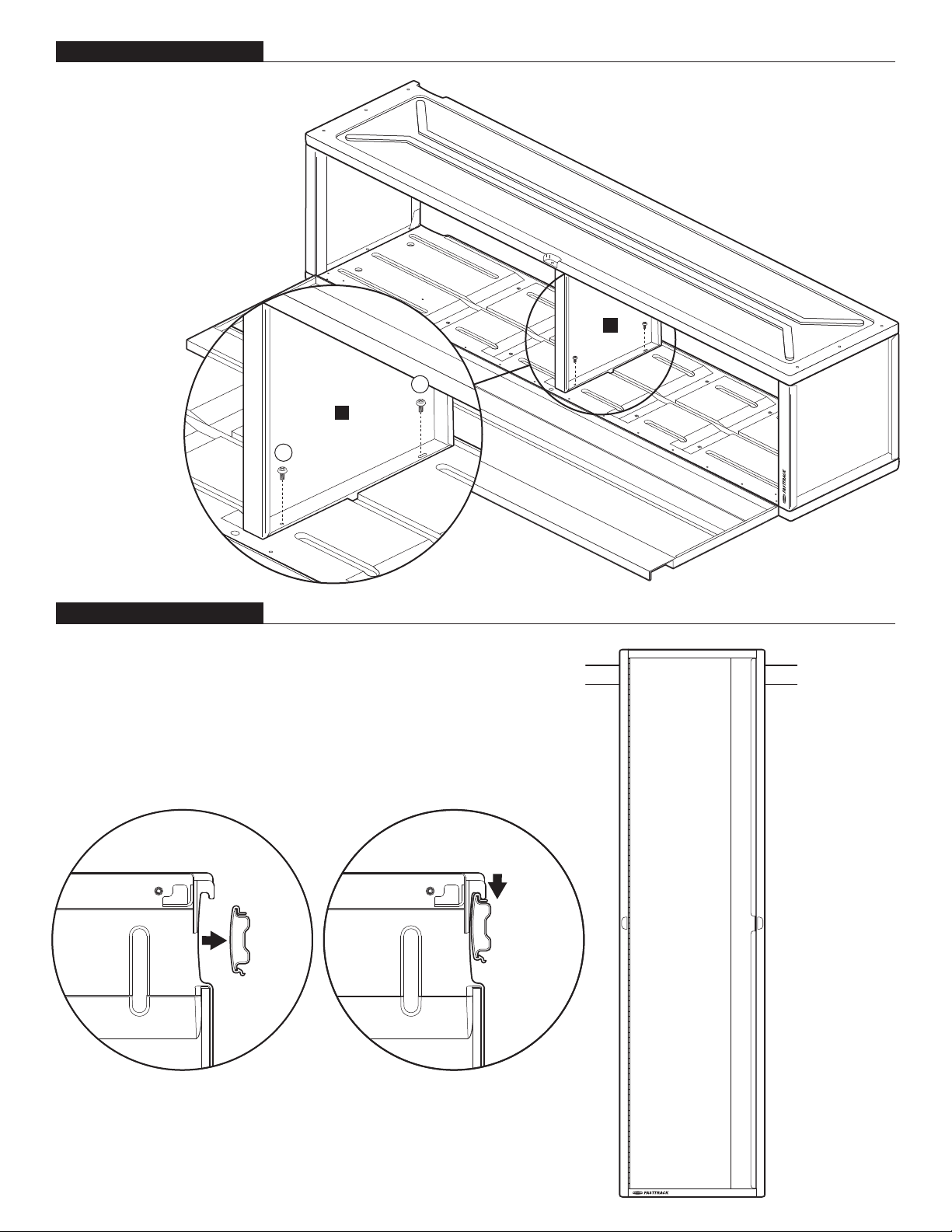

STEP 7
F
F
1
2
STEP 8
INSTALLING THE LOCKER TO THE RAIL
NOTE: FastTrack rail is sold separately.
Place unit onto the rail in the location desired.
Tabs on the back of the top panel “hook” onto the rail.
NOTE: Be sure the FastTrack rail is installed per its instructions, and level.
INSTALL SHELF
TIP: Use a magnetized tip screwdriver.
Lay the locker onto its side, hinge-side down,
and open the door.
Position shelf (F) in any of the provided mount-
ing positions.
NOTE: Slotted hole should be oriented towards
the rear of the unit with the round hole oriented
towards the front of the unit.
Attach shelf (F) by inserting four shelf screws
(L) into the molded-in nut on the side panels.
1. Align and install
front screws.
2. Align and install
back screws.

7

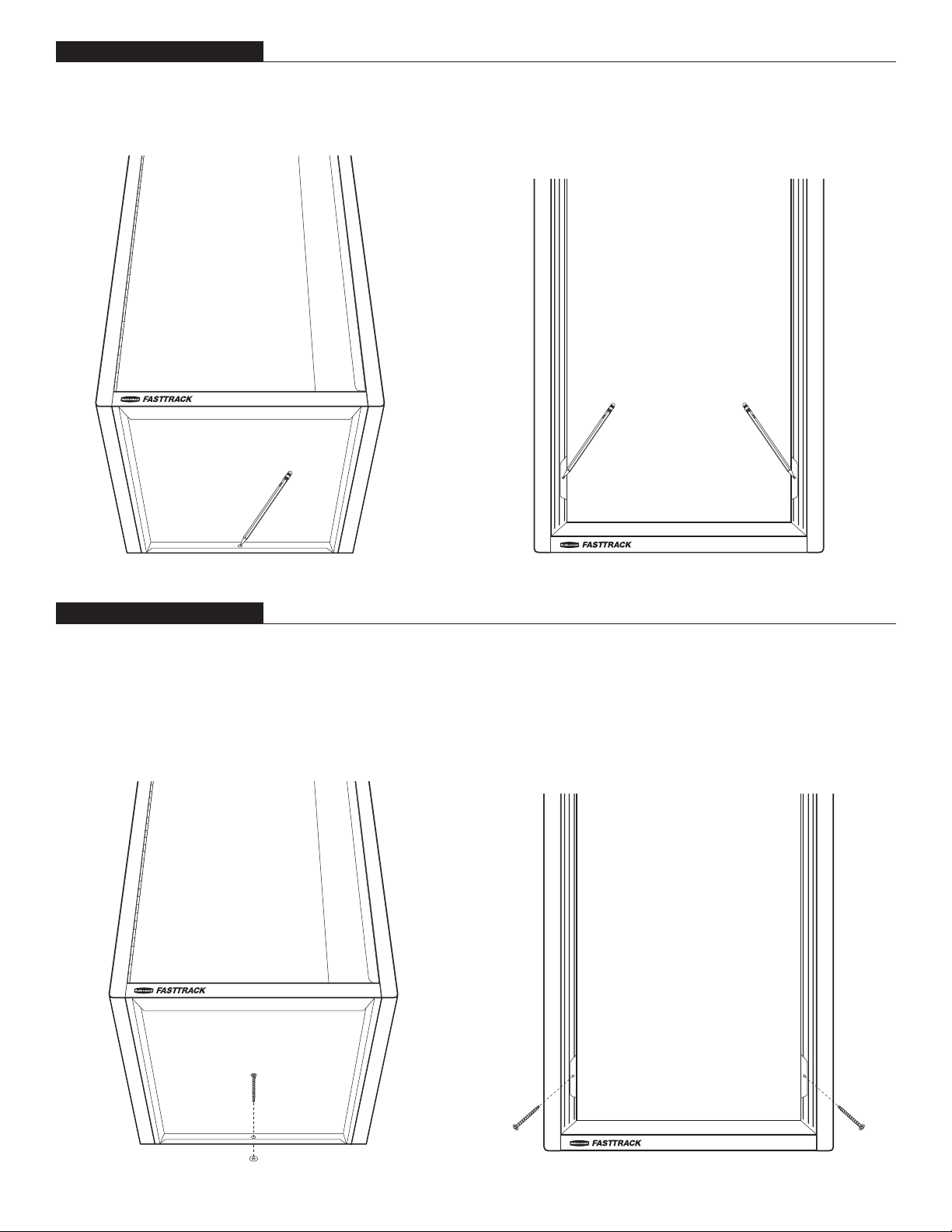

PREPARE FOR CABINET MOUNTING
Mark the hole location at the back of the bottom panel
(Located underneath bottom panel).
ALTERNATE ANCHOR POINTS FOR LOWER LOCKER
If the bottom of the lower locker is close to the floor and prevents
reasonable access to installing the wall anchor and screw below the
bottom panel, two alternate locations are provided close to the lower
end, inside each side panel.
ALTERNATE ANCHOR POINTS FOR LOWER LOCKER
Remove the unit from the rail and install the wall anchors (M) using a 5/16"
drill bit, or drill an 1/8" pilot-hole if a stud aligns with the location.
Place the unit back onto the rail and align the hole with the wall anchor (M).
Install the anchor screw (N) into the wall anchor or pilot hole.
CAUTION: Do not over-tighten screws.
MOUNT CABINET TO WALL
Remove the unit from the rail and install the wall anchor (M) using a 5/16" drill bit, or
drill an 1/8" pilot-hole if a stud aligns with the location.
Place the unit back onto the rail and align the hole with the wall anchor (M) or pilot hole.
Install the anchor screw (N) into the wall anchor or pilot hole.
CAUTION: Do not over-tighten screws.
STEP 9
STEP 10
ALT
MOUNT
POINTS

8

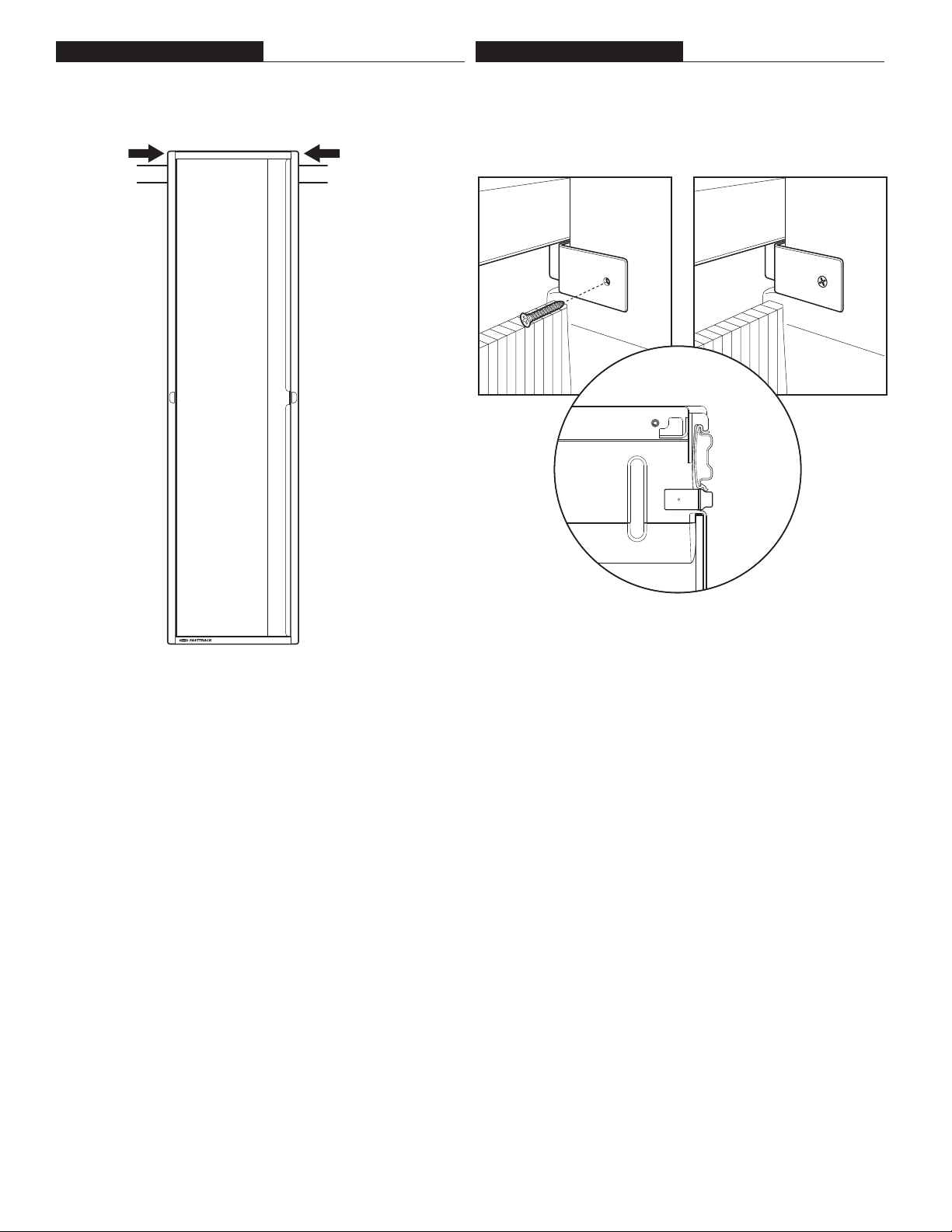

SQUARE UP CABINET
Adjust the top of the unit left or right as needed to square the
door (bump either side next to the rail at top, back).
MOUNT CABINET TO WALL
Install the keeper-brackets (O) at the back of each side panel, right below the rail. Use
one keeper bracket screw (H) per side.
CAUTION: Do not over-tighten screws.
STEP 11 STEP 12

9
2001932
Rubbermaid Incorporated,
Huntersville, NC, États-Unis 28078 - 1801
U.S.A. 1-888-895-2110
Canada 1-866-595-0525
www.rubbermaid.com

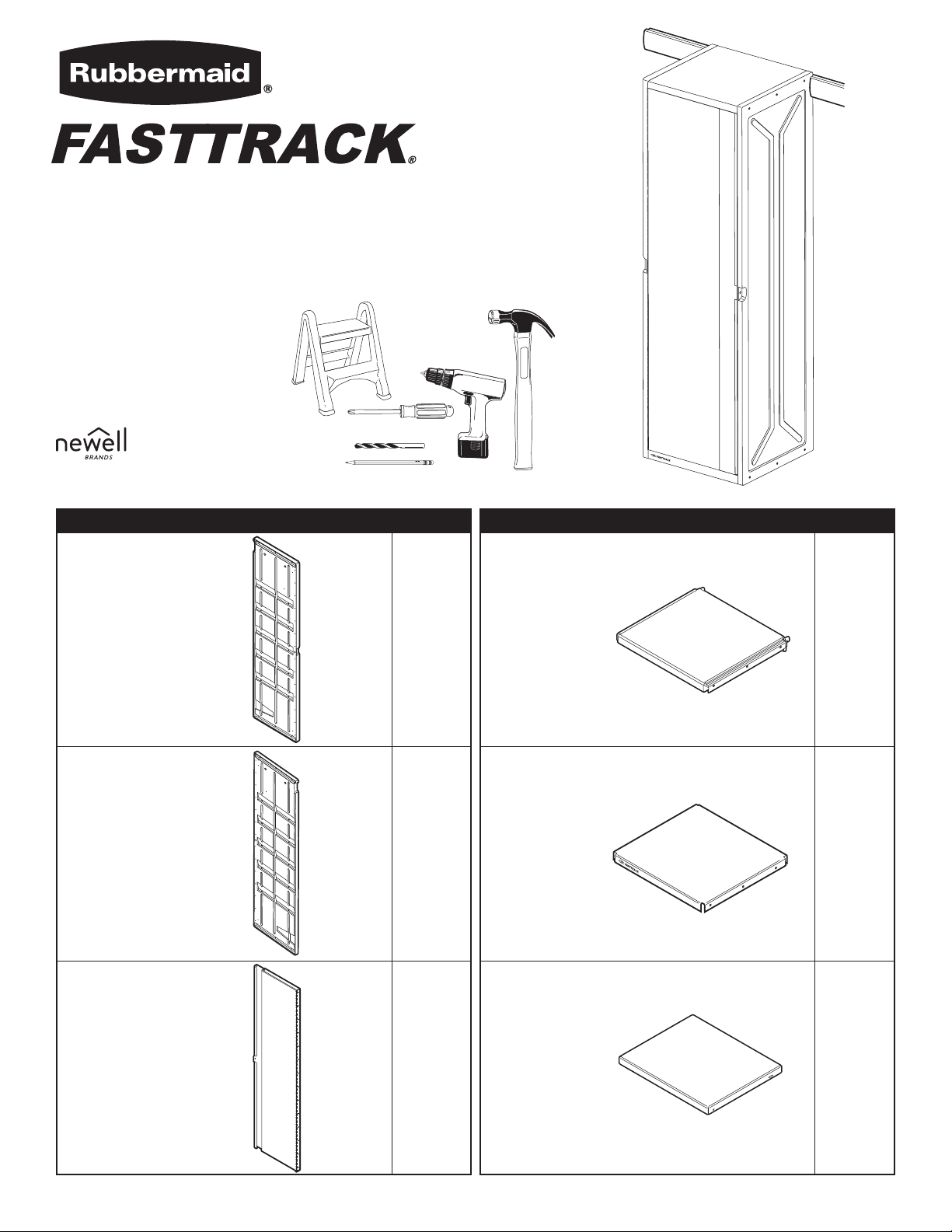

Pièces Qté.
A
Panneau latéral droit
1
B
Panneau latéral gauche
1
C
Porte
1
Pièces Qté.
D
Haut
1
E
Bas
1
F
Étagère
1
Casier inférieur - 7W96
Étapes d’assemblage
5/16" & 1/8
PKG0000638734

10
Pièces Qté.
G
Panneau arrière
1
H
Vis pour charnière et support de retenue
M2.9 x 19mm
16
I
Aimant
2
J
Vis pour l’aimant
no6 - 32 x 2 cm (¾ po)
4
K
Vis du panneau latéral
no10 - 32 x 2 cm (¾ po)
12
L
Vis pour étagère
M5 x 8 mm
4
M
Ancrage mural
2
N
Vis pour l’ancrage mural
no10 x 5 cm (2 po)
2
O
Supports de retenue
2
A
D
F
E
B
G
C

11
A
I
I
I
ÉTAPE 1
ÉTAPE 2
FIXER LES AIMANTS DE PORTE AU PANNEAU LATÉRAL
Choisissez le panneau latéral restant (A ou B). Positionnez l’aimant (I) pour aligner avec les trous de montage dans le panneau latéral (A).
Fixez à l’aide des deux vis pour aimant (J).
REMARQUE : La position de l’aimant peut nécessiter un réglage après l’assemblage complet pour assurer un alignement correct de la porte.
Répétez de l’autre côté, veillant à ce qu’un aimant soit fixé aux parties supérieure et inférieure du panneau latéral.
ATTENTION : Ne pas trop serrer les vis.
FIXER LE PANNEAU DE PORTE AU PANNEAU LATÉRAL
Choisissez l’orientation d’ouverture de la porte : à gauche ou à droite. Les emplacements des vis de charnière indiquent le bord avant des panneaux latéraux (A et B).
REMARQUE : Les instructions indiquent la porte montée sur le panneau latéral gauche (B).
INDICE: Utilisez l’autre panneau latéral (A) pour maintenir la porte au niveau pour faciliter l’alignement.
Placez la porte (C) en position, alignez le trou SUPÉRIEUR de la charnière comprenant le bossage pour vis du panneau latéral (B). Vous aurez besoin de quatorze vis à charnière (H)
pour l’assemblage.
1. Installez la vis supérieure (1).
2. Alignez le trou inférieur et fixez la vis (2).
3. Installez les vis restantes en séquence (de 3 à 14).
ATTENTION : Ne pas trop serrer les vis.
1
3
4
5
6
7
8
9
10
11
12
13
14
2
B
C
A

12
ÉTAPE 3
ÉTAPE 4
FIXER LE PANNEAU INFÉRIEUR AU PANNEAU LATÉRAL
Positionnez le panneau inférieur (E) dans la rainure du panneau
latéral et alignez-le.
À l’aide des trois vis de panneau latéral (K),
montez-les dans l’ordre indiqué.
ATTENTION : Ne pas trop serrer les vis.
1
3
2
B D
1
3
2
E
B
FIXER LE PANNEAU SUPÉRIEUR AU PANNEAU LATÉRAL
Posez le panneau de la porte à plat et déplacez le panneau latéral (B) en position verticale.
Positionnez le panneau supérieur (D) dans la rainure du panneau latéral et alignez-le.
À l’aide des trois vis de panneau latéral (K), montez-les dans l’ordre indiqué.
ATTENTION : Ne pas trop serrer les vis.

13
ÉTAPE 5
ÉTAPE 6
FIXER LE PANNEU ARRIÈRE
Mettre l’unité en position verticale.
1. Positionnez le panneau arrière (G) dans la rainure arrière du
panneau latéral gauche et maintenez-le en place.
2. Poussez le côté droit du panneau arrière dans la rainure
arrière du panneau droit.
REMARQUE : Le panneau arrière fléchira jusqu’à ce qu’il
s’enclenche dans la rainure arrière.
D
2
3
1
5
6
4
D
E
A
FIXER LE PANNEAU LATÉRAL RESTANT
AUX PANNEAUX INFÉRIEUR ET SUPÉRIEUR
Positionnez le panneau supérieur (D) et le panneau
inférieur (E) dans les rainures du panneau
latéral (A) et alignez-les.
À l’aide des six vis de panneau latéral (K),
montez-les dans l’ordre indiqué.
ATTENTION :
Ne pas trop serrer les vis.
G
1
2

14
ÉTAPE 7
F
F
1
2
ÉTAPE 8
FIXER LE CASIER AU RAIL
REMARQUE : Le rail FastTrack est vendu séparément.
Placez l’unité sur le rail à l’emplacement désiré.
Les languettes situées à l’arrière du panneau supérieur « s’accrochent » au rail.
REMARQUE : Assurez-vous que le rail FastTrack est installé selon ses instructions
et qu’il est de niveau.
INSTALLER L’ÉTAGÈRE
ASTUCE : Utilisez un tournevis à pointe
magnétique.
Placez le casier sur son côté, avec le côté avec
charnière vers le bas, et ouvrez la porte.
Placez l’étagère (F) dans l’une des positions de
montage fournies.
REMARQUE : Le trou oblong doit être orienté
vers l’arrière de l’unité avec le trou rond orienté
vers l’avant de l’unité.
Fixez l’étagère (F) en insérant quatre vis
à étagère (L) dans l’écrou moulé sur les
panneaux latéraux.
1. Alignez et installez
les vis avant.
2. Alignez et installez
les vis arrières.

15
PRÉPARATION POUR L’ASSEMBLAGE DE L’AR-
MOIRE
Marquez l’emplacement du trou à l’arrière du panneau inférieur
(situé sous le panneau inférieur).
POINTS D’ANCRAGE ALTERNATIFS POUR LE CASIER
INFÉRIEUR
Si le bas du casier inférieur est près du sol et empêche un accès
raisonnable à l'installation de l'ancrage murale et de la vis sous le
panneau inférieur, deux emplacements alternatifs sont prévus près de
l'extrémité inférieure, à l'intérieur de chaque panneau latéral.
POINTS D’ANCRAGE ALTERNATIFS POUR LE CASIER
INFÉRIEUR
Retirez l’unité du rail et installez l’ancre murale (M) à l’aide d’un foret de
9,5 mm (5/16 po), ou percez un trou pilote de 3 mm (1/8 po) si un montant
s’aligne avec l’emplacement.
Placez l’unité sur le rail et alignez le trou avec l’ancre murale (M).
Installez la vis d’ancrage (N) dans l’ancre murale ou le trou pilote.
ATTENTION : Ne pas trop serrer les vis.
FIXER L’ARMOIRE AU MUR
Retirez l’unité du rail et installez l’ancre murale (M) à l’aide d’un foret de 9,5 mm (5/16
po), ou percez un trou pilote de 3 mm (1/8 po) si un montant s’aligne avec l’emplace-
ment.
Placez l’unité sur le rail et alignez le trou avec l’ancre murale (M) ou le trou pilote.
Installez la vis d’ancrage (N) dans l’ancre murale ou le trou pilote.
ATTENTION : Ne pas trop serrer les vis.
ÉTAPE 9
ÉTAPE 10

16
ALIGNER L’ARMOIRE
Réglez le haut de l’unité à gauche ou à droite au besoin pour
aligner la porte (cognez les deux côtés à côté du rail en haut et
en arrière).
FIXER L’ARMOIRE AU MUR
Installez les supports de retenue (O) à l’arrière de chaque panneau latéral, juste en
dessous du rail. Utilisez une vis de support de retenue (H) par côté.
ATTENTION : Ne pas trop serrer les vis.
ÉTAPE 11 ÉTAPE 12

17
2001932
Rubbermaid Incorporated,
Huntersville, NC U.S.A. 28078-1801
Estados Unidos 1-888-895-2110
Canadá 1-866-595-0525
www.rubbermaid.com
Piezas Cantidad
A
Panel lateral derecho
1
B
Panel lateral izquierdo
1
C
Puerta
1
Piezas Cantidad
D
Parte superior
1
E
Parte inferior
1
F
Estante
1
7W96 – Armario inferior
Pasos para el armado
5/16" & 1/8
PKG0000638734

18
Piezas Cantidad
G
Panel posterior
1
H
Bisagra y tornillos para sujeción de soportes
M2.9 x 19 mm
16
I
Imán
2
J
Tornillos magnéticos
#6 x ¾"
4
K
Tornillos de panel lateral
#10-32 x ¾"
12
L
Tornillos para estantes
M5 x 8 mm
4
M
Anclaje de pared
2
N
Tornillo de anclaje de pared
#10 x 2"
2
O
Sujeciones de soportes
2
A
D
F
E
B
G
C

19
A
I
I
I
PASO 1
PASO 2
INSTALAR LOS IMANES DE LA PUERTA EN EL PANEL LATERAL
Seleccionar el panel lateral restante (A o B). Colocar el imán (I) de modo que quede alineado con los orificios de montaje en el panel lateral (A).
Colocar con dos tornillos magnéticos (J).
NOTA: Es posible que la ubicación del imán necesite un ajuste luego de completar el armado para asegurar una adecuada alineación de la puerta.
Repetir para el extremo opuesto y verificar que haya imanes colocados en la parte superior e inferior del panel lateral.
PRECAUCIÓN: No ajustar demasiado los tornillos.
INSTALLAR EL PANEL DE PUERTA PARA PANEL LATERAL
Elegir la orientación de apertura de la puerta: izquierda o derecha. La ubicación de los tornillos en la bisagra indica el borde frontal de los paneles laterales (A y B).
NOTA: Las instrucciones indican el montaje de la puerta en el panel lateral izquierdo (B).
INDICACIÓN: Utilizar el otro panel lateral (A) para mantener la puerta por encima del nivel y facilitar la alineación.
Colocar la puerta (C) en su posición, alinear el orificio de la bisagra SUPERIOR con el tornillo de refuerzo del panel lateral (B). Necesitará catorce tornillos de bisagra (H) para el armado.
1. Colocar el tornillo superior (1).
2. Alinear el orificio inferior y colocar el tornillo (2).
3. Colocar los tornillos restantes en secuencia (3-14).
PRECAUCIÓN: No ajustar demasiado los tornillos.
1
3
4
5
6
7
8
9
10
11
12
13
14
2
B
C
A

20
PASO 3
PASO 4
INSTALAR EL PANEL INFERIOR EN EL PANEL LATERAL
Colocar el panel inferior (E) en la ranura del panel lateral y alinear.
Utilizar tres tornillos de panel lateral (K) e instalar
en el orden que se indica.
PRECAUCIÓN: No ajustar demasiado los tornillos.
1
3
2
B D
1
3
2
E
B
INSTALAR EL PANEL SUPERIOR EN EL PANEL LATERAL
Con el panel de la puerta en posición plana, mover el panel lateral (B) a una posición
vertical. Colocar el panel superior (D) en la ranura del panel lateral y alinear.
Utilizar tres tornillos de panel lateral (K) e instalar en el orden que se indica.
PRECAUCIÓN: No ajustar demasiado los tornillos.
