Rubi FALL RFA17 User manual

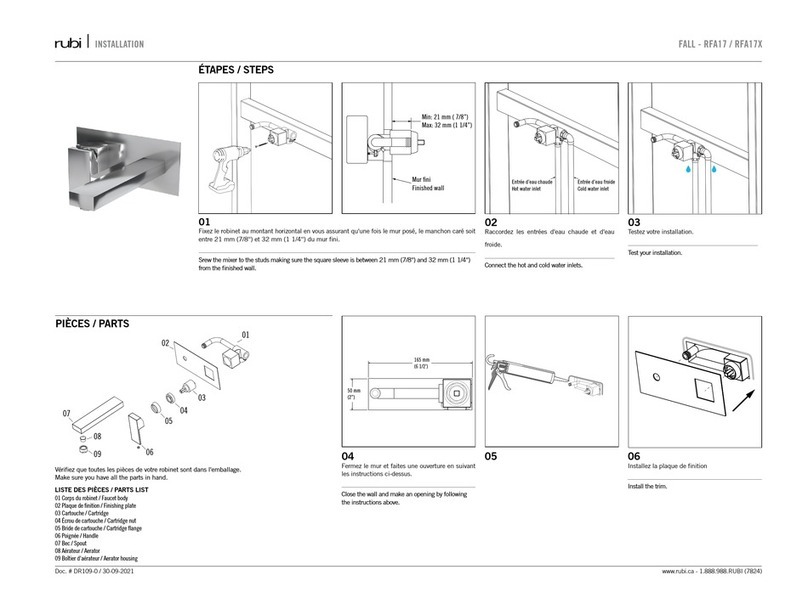

InstallatIon Fall - RFa17 / RFa17X
Doc. # DR102-0 / 06-05-2016 www.rubi.ca - 1.800.463.2197
01
Fixez le robinet à l'entremise en vous assurant qu'une fois le mur posé, la buse du bec soit
entre 25 mm et 35 mm du mur fini.
Srew the mixer to the noggins making sure the spout connector is between 25 mm
and 35 mm from the finished wall.
02 03
Testez votre installation.
Test your installation.
05 06
PIèCES / PARTS
ÉTAPES / STEPS
Vérifiez que toutes les pièces de votre robinet sont dans l'emballage.
Make sure you have all the parts in hand.
LISTE DES PIèCES / PARTS LIST
01 Corps du robinet / Faucet body
02 Plaque de finition / Finishing plate
03 Cartouche / Cartridge
04 Écrou de cartouche / Cartridge nut
05 Bride de cartouche / Cartridge flange
06 Poignée / Handle
07 Bec / Spout
04
Référez-vous aux indications ci-dessous et
fermez le mur en prennant soin de créer les
ouvertures nécessaires à l'installation du
panneau mural.
Close the wall and pay close attention in
making holes in your wall pannel by following
the instructions above.
25 mm min.
35 mm max.
Eau chaude Hot water
Eau froide Cold water
Ø30 mm
Ø1" 3/16 50 mm
2"
50 mm
2"
130 mm
5" 1/8
01
02
03
04
05
06
07

InstallatIon Fall - RFa17 / RFa17X
Doc. # DR102-0 / 06-05-2016 www.rubi.ca - 1.800.463.2197

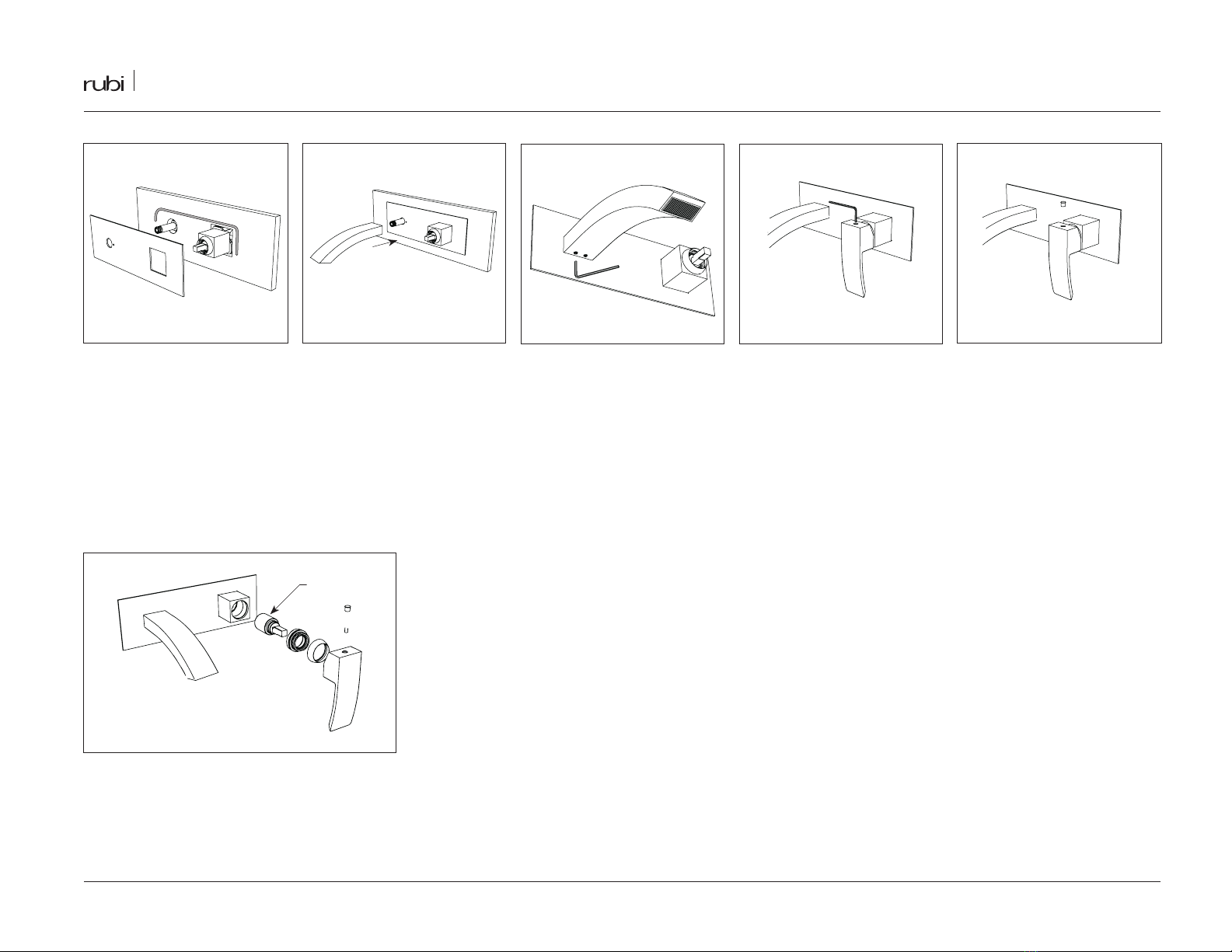

ÉTAPES / STEPS
REmPLACEmEnT DE LA CARTouChE /
CARTRIDgE REPLACEmEnT
EnTRETIEn
Pour nettoyer votre robinet, un savon doux, de l’eau chaude et un
linge doux suffiront pour faire disparaître saletés, tâches et traces
d’accumulation de savon. Rincez après le nettoyage et asséchez avec un
linge doux et sec pour retrouver le lustre original de votre tête pluie. La
garantie sera nulle et non avenue dans les cas d’utilisation de produits
nettoyants inadaptés (particulièrement ceux contenant des agents abrasifs,
cires, alcools, ammoniaques, javelisants, acides, des solvants ou autres
produits chimiques corrosifs), qu’ils soient utilisés par l’acheteur ou par un
tiers pour l’acheteur/propriétaire.
mAInTEnAnCE
A mild detergent, warm water and a soft cloth will remove normal dirt
and soap accumulations on your shower head surface. Rinse thoroughly
after cleaning and wipe with a soft dry cloth to restore original luster on its
surface. Do not use harsh abrasives cleaners to clean your shower head.
The warranty will be void in case of use of unsuitable cleaning products
(especially those containing abrasive cleansers, waxes, alcohols,
ammoniated, bleach, acids, solvents or other harsh chemicals), whether
they are used by the purchaser or a third party for the buyer/owner.
09
Assurez-vous que le bec soit bien droit et
bien appuyé sur la plaque et vissez les
deux vis avec la clé Allen.
Make sure the nose is straight and firmly
against the plate. Srew both screws with
the Allen key
07 08 10 11
Cartouche / Cartridge
