Runpotec Runpocam RC2 User manual

RUNPORUNPOCAMCAM RC 2RC 2
Multifunktionskamera
Multifunction-inspection-camera
Multifunktionskamera
Multifunction-inspection-camera
COMPATIBLE
Gebrauchsanleitung | Instruction Manual
DE Gebrauchsanleitung
EN Instruction Manual
FR Notice d'emploi
ES Instrucciones de uso
PT Instruções de utilização
IT Istruzioni per l'uso
NL Gebruiksaanwijzing
DK Betjeningsvejledning
SE Bruksanvisning
NO Bruksanvisning
FI Käyttöohje
PL Instrukcja obsługi
CZ Návod pro použití
HU Használati útmutató
RU Инструкция по
применению
LT Naudojimo instrukcija
IS Notkunarleiðbeiningar
SL Návod na použitie
SK Navodilo za uporabo
HR Upute za uporabu
TR Kullanım Kılavuzu

STRONGEST CABLE PULLING WWW.RUNPOTEC.COM
2 3
RUNPOTEC GmbH
Irlachstrasse 31
A-5303 Thalgau
Tel.: [phone]
Fax: [phone]
[email protected]
www.runpotec.com
RUNPOCAM RC2
ENGLISH
VIDEO
RUNPOCAM RC2
DEUTSCH
VIDEO
Deutsch Seite 8
English Page 12
Français Page 16
Español Página 20
Português Página 24
Italiano Pagina 28
Nederlands Pagina 32
Dansk Side 36
Svenska Sidan 40
Norsk Side 44
Suomi Sivu 48
Polski Strona 52
Česky Strana 56
Magyar Oldal 60
Русский Стр. 64
Íslenska Bls. 68
Lietuvių K. Psl. 72
Slovenčina Strana 76
Slovenščina Stran 80
Hrvatski Stranica 84
Türkçe Sayfa 88

RUNPOTEC GmbH – Irlachstrasse 31 – A-5303 Thalgau
Tel.: [phone] – Fax: DW 35 – [email protected]
3
RUNPOTEC GmbH
Irlachstrasse 31
A-5303 Thalgau
Tel.: [phone]
Fax: [phone]
[email protected]
www.runpotec.com KOMPATIBEL
HANDHELD-MONITOR
INKLUSIVE ZUBEHÖR |INCLUDING ACCESSORIES
6
5
4
3
2
1
10
7
89
11 12
13
14
15
A
B
C
D
E
F
G
H
I
J
K
L
M
N
Deutsch Seite 8
English Page 12
Français Page 16
Español Página 20
Português Página 24
Italiano Pagina 28
Nederlands Pagina 32
Dansk Side 36
Svenska Sidan 40
Norsk Side 44
Suomi Sivu 48
Polski Strona 52
Česky Strana 56
Magyar Oldal 60
Русский Стр. 64
Íslenska Bls. 68
Lietuvių K. Psl. 72
Slovenčina Strana 76
Slovenščina Stran 80
Hrvatski Stranica 84
Türkçe Sayfa 88

4 DEUTSCH DEUTSCH 5
STRONGEST CABLE PULLING WWW.RUNPOTEC.COM

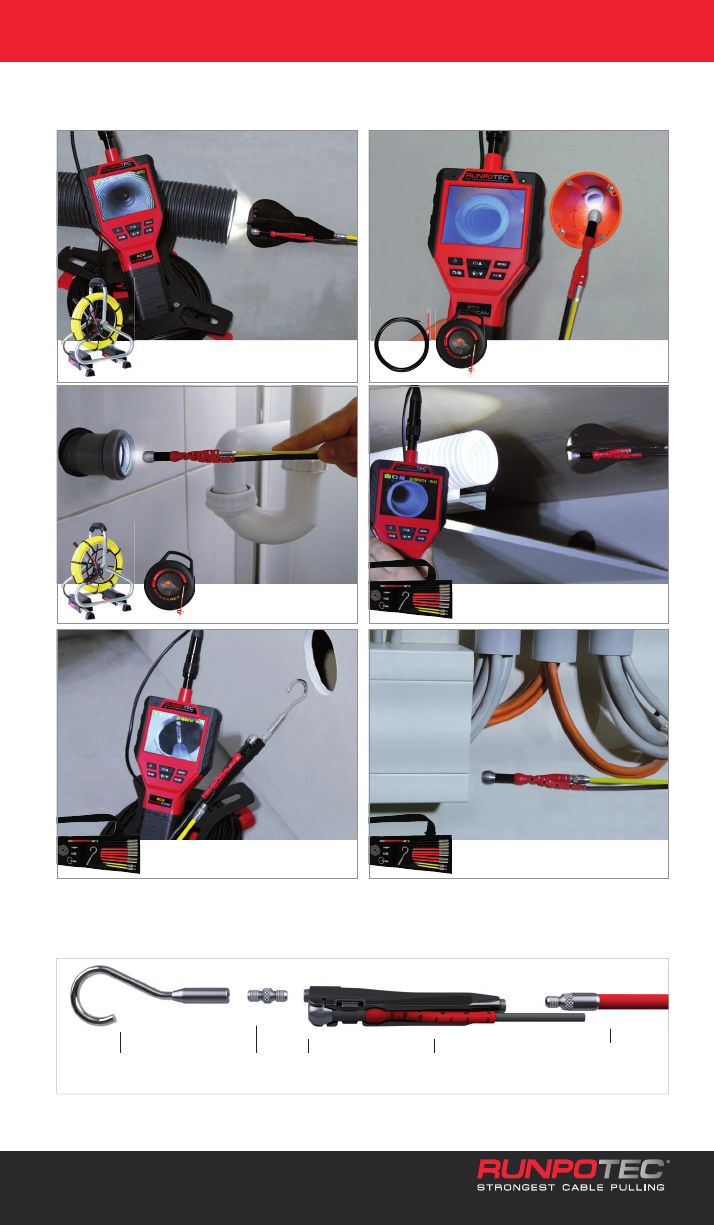

ENGLISH - RUNPOCAM RC2 – APPLICATION EXAMPLES 54 DEUTSCH - RUNPOCAM RC2 – ANWENDUNGSBEISPIELE
ANWENDUNGSBEISPIELE
ROHR-INSPEKTION
für große Rohrdurchmesser
HOHLWAND-INSPEKTION
Suchen und Einfangen
ROHR-INSPEKTION
ab Rohr - Ø 20 mm
LÜFTUNG- UND
WARTUNGS-INSPEKTION
SCHÄCHTE UND
UNTERFLUR-KANÄLE
SCHUTZKLASSE
IP 67
KOMBINATIONS-VARIANTE
Kompatibel zu allen RUNPOTEC Produkten mit Gewinde RTG Ø 6 mm
Fanghaken
RTG Ø 6 mm RUNPOCAM RC 2 RTG Ø 6 mm
Einschubsysteme Gewinde
RTG Ø 6 mm:
RUNPOSTICKS, POWER REX,
RUNPO1, alle Glasfaserstäbe
Gewindeaufsatz RC 2
2 x RTG Ø 6 mm
Verbindungsgewinde
2 x RTG Ø 6 mm

DEUTSCH 5
RUNPOTEC GmbH – Irlachstrasse 31 – A-5303 Thalgau
Tel.: [phone] – Fax: DW 35 – [email protected]
ENGLISH - RUNPOCAM RC2 – APPLICATION EXAMPLES 5
KOMBINATIONS-VARIANTE
Kompatibel zu allen RUNPOTEC Produkten mit Gewinde RTG Ø 6 mm
APPLICATION EXAMPLES
PIPE INSPECTION
for large pipe diameters
CAVITY WALL INSPECTION
Search and capture
PIPE INSPECTION
as of pipe - Ø 20 mm
VENTILATION INSPECTION
AND SERVICING
SHAFTS AND
UNDERFLOOR DUCTING
PROTECTION CLASS
IP 67
COMBINATION VARIANT
Compatible with all RUNPOTEC products with RTG Ø 6 mm thread
Fishing hook
RTG Ø 6 mm RUNPOCAM RC 2 RTG Ø 6 mm
Insert systems thread
RTG Ø 6 mm:
RUNPOSTICKS, POWER REX,
RUNPO1, all glass fibre rods
RC2 threaded
attachment
2 x RTG Ø 6 mm
Connection thread
2 x RTG Ø 6 mm

6 DEUTSCH DEUTSCH 7
STRONGEST CABLE PULLING WWW.RUNPOTEC.COM

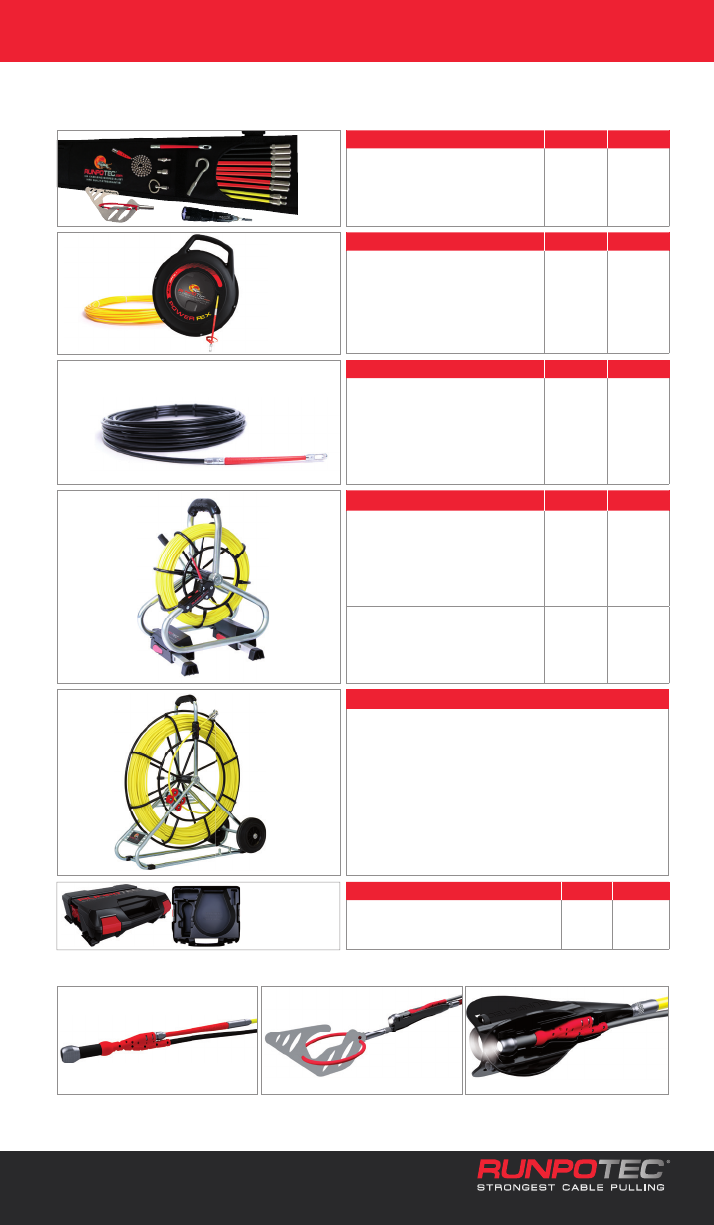

ENGLISH - COMPATIBLE WITH RUNPOCAM RC2 76 DEUTSCH - KOMPATIBEL MIT RUNPOCAM RC2
Durch das Übergangsgewinde von RTG Ø 12 mm
auf RTG Ø 6 mm ist die RUNPOCAM auch mit den
Glasfaserstäben Ø 7,5 mm, Ø 9 mm und Ø 11 mm
kompatibel.
Eine Produktübersicht zu den Glasfaserstäben
 nden Sie im RUNPOTEC Produktkatalog oder unter
www.runpotec.com.
POWER REX Länge Art.-Nr.
Glasfaserstab Ø 3 mm
Komplett-Set
inkl. RUNPOGLEITER
mit Drallausgleich
Gewinde RTG Ø 6 mm
20 m
30 m
40 m
50 m
10087
10088
10089
10090
Profi-Set Glasfaserstab Länge Art.-Nr.
Glasfaserstab Ø 4,5 mm inkl.
Haspel
Gewinde RTG Ø 6 mm
(auch als Standard-Set
erhältlich)
30 m
40 m
50 m
60 m
80 m
10052
10055
10057
10047
10050
Glasfaserstab Ø 6 mm
inkl. Haspel
Gewinde RTG Ø 6 mm
(auch als Standard-Set)
40 m
50 m
60 m
80 m
10059
10061
10063
10065
Glasfaserstäbe Ø 7,5 mm, Ø 9 mm und Ø 11 mm
RUNPO 1 Länge Art.-Nr.
Spezialkunststoffband
Ø 4 mm
Zuglast 170 kg,
rückseitiges Gewinde RTG
Ø 6 mm
5 m
10 m
15 m
20 m
25 m
30 m
30027
30028
30029
30030
30042
30043
RUNPOSTICKS Comfort Länge Art.-Nr.
(19-teilig)
2 x 1 m (Ø 4,5 mm)
3 x 1 m (Ø 5,5 mm)
5 x 1 m (Ø 7,5 mm)
10 m 10020
++
PROFI-SET
SYMBOLFOTO
SYMBOLFOTO
KOMPATIBEL MIT FOLGENDEN RUNPOTEC PRODUKTEN
RUNPOCAM RC2 +
Gewindeaufsatz RC2 +
Gleithaken
RUNPOCAM RC2 +
RUNPOGLEITER mit
Frontgewinde
RUNPOCAM RC2 +
SYSTEMGLEITER +
LED Akku Lampe
UMFANGREICHE KOMBINATIONSMÖGLICHKEITEN
RUNPOTEC System-Koffer Art.-Nr.
mit RUNPOCAM RC2
Koffereinlage
20611

DEUTSCH 7
RUNPOTEC GmbH – Irlachstrasse 31 – A-5303 Thalgau
Tel.: [phone] – Fax: DW 35 – [email protected]
ENGLISH - COMPATIBLE WITH RUNPOCAM RC2 7
Due to the transition thread from RTG Ø 12 mm to
RTG Ø 6 mm, the RUNPOCAM RC2 is also compatible
with  berglass rods Ø 7.5 mm, Ø 9 mm and Ø 11 mm.
The full range of  breglass rods can be found in the
RUNPOTEC product catalogue or on
www.runpotec.com.
POWERREX Length item no.
Fiberglass rod Ø 3 mm
complete set
incl. RUNPOGLIDER
with swivel
RTG Ø 6 mm thread
20 m
30 m
40 m
50 m
10087
10088
10089
10090
Fiberglass rod Length item no.
Fiberglass rod Ø 4.5 mm
incl. steel cage
RTG Ø 6 mm thread
(also available as Standard-Set)
30 m
40 m
50 m
60 m
80 m
10052
10055
10057
10047
10050
Fiberglass rod Ø 6 mm
incl. steel cage
RTG Ø 6 mm thread
(also available as Standard-Set)
40 m
50 m
60 m
80 m
10059
10061
10063
10065
Fiberglass rod
RUNPO 1 Length item no.
Special plastic tape Ø 4 mm
Tensile load 170 kg,
Rear RTG Ø 6 mm thread
5 m
10 m
15 m
20 m
25 m
30 m
30027
30028
30029
30030
30042
30043
RUNPOSTICKS Comfort Length item no.
(19-part)
2 x 1 m (Ø 4.5 mm)
3 x 1 m (Ø 5.5 mm)
5 x 1 m (Ø 7.5 mm)
10 m 10020
++
PROFI-SET
REPRESENTATIVE PHOTO
REPRESENTATIVE PHOTO
COMPATIBLE WITH THE FOLLOWING RUNPOTEC PRODUCTS
RUNPOCAM RC2 +
RC2 threaded attachment +
sliding hook
RUNPOCAM RC2 +
RUNPOGLIDER with front
thread
RUNPOCAM RC2 +
SYSTEMGLIDER +
LED battery lamp
COMPREHENSIVE COMBINATION OPTIONS
RUNPOTEC system-case item no.
With RUNPOCAM RC2
case insert
20611

8 DEUTSCH DEUTSCH 9
STRONGEST CABLE PULLING WWW.RUNPOTEC.COM
Monitor 3.5“ TFT LCD Monitor 16 M color
Kamerakopf 345.000 Pixel (640 x 480)
Schutzklasse IP 67 (Kamerakopf und Kabel)
Video / Photo Video: AVI / Photo: JPG
Bildwinkel 64 °
Fokus-distanz 30 mm – 80 mm
Beleuchtung 6 x LED (im Kamerakopf integriert)
Anschluß 230 V oder Akku-Betrieb (Akku enthalten)
Sprachen DE, EN, FR, ES, PT, IT, NL, DA, SE, NO, FI, PL, CS, HU, RU, IS, LT, SK, SLO, HR, TR
TECHNISCHE DATEN
Alle Abbildungen sind Symbolfotos. Änderungen und Druckfehler vorbehalten.
1Kamera Verbindungsstecker
2Mikrofon
3LED Akku Ladeüberwachung
4Monitor (3.5“ TFT LCD 16M color)
5Reset-Knopf
6Micro USB Ausgang
7Slot - Micro Memory Card 8 GB
8Ein- und Ausschaltknopf
9Bild 180° drehen / LED Kameralicht / Navigation
10 Menu
11 Aufzeichnung Foto/Video
12 OK / Play
13 Li-Ion Akku 18650 (Dauerbetrieb bis zu 6 Stunden)
14 Gürtelclipp
15 Kamerakopf RC2 mit Kabel
in den Längen 10 m, 30 m oder 50 m inkl. Kameraspule
INKLUSIVE ZUBEHÖR
HANDHELD-MONITOR BESCHREIBUNG
ARUNPOGLEITER mit Frontgewinde
BSYSTEMGLEITER RC2
CLED-Akku-Hochleistungslampe 320 Lumen
(auadbar über Micro USB Ladebuchse)
DAufsatz biegsam 12 cm
EGewindeaufsatz RC 2
FMicro Memory Card 8 GB / SD-Adapter
GFanghaken
H2-fach-USB Ladestecker 230 V
IMagnet Fang-Set
JUSB-Ladekabel für LED-Akku-Lampe (Stecker: USB / Micro-USB)
KVerbindungsgewinde Set, RTG Ø 6 mm
(Blindschraube, Verbindungsgewinde außen, Verbindungsgewinde innen)
L2-fach-USB Ladestecker 12 V
MUSB-Kabel 3 m (Stecker: USB / Micro-USB)
NRUNPOTEC System-Koffer mit RC2 Koffereinelage

DEUTSCH 9
RUNPOTEC GmbH – Irlachstrasse 31 – A-5303 Thalgau
Tel.: [phone] – Fax: DW 35 – [email protected]
Allgemeines 1,5 Sek. gedrückt halten zum Ein- und Ausschalten
Monitor-Bild um 180° drehen.
Kamera-LED-Licht ein- und ausschalten.
Monitor Helligkeit in 3 Stufen verstellen.
Foto/Video
Modus
3 Sekunden gedrückt halten, um in den
Aufnahmemodus zu wechseln bzw.
umschalten zwischen Foto/Video Modus.
Display Anzeige Oben: Modus Foto/Video Symbol,
Batteriestatus, Speicherkarte, Datum, Uhrzeit.
Kurz drücken, um im entsprechenden Modus
ein Foto aufzunehmen bzw. die Videoaufnahme
starten und beenden (Aufnahmezeit wird oben
rechts angezeigt). Datei wird im Archiv abgelegt.
Vor Gebrauch Sicherheitsinformationen auf www.runpotec.com lesen.
Die RUNPOCAM RC2 dient ausschließlich zur Erkundung und Inspektion
unzugänglicher Bauteile wie z.B. Rohrleitungen, Hohlwänden, Lüfungsanla-
gen etc. Für jede andere Verwendung wird eine Haftung ausgeschlossen!
Monitor 3.5“ TFT LCD Monitor 16 M color
Kamerakopf 345.000 Pixel (640 x 480)
Schutzklasse IP 67 (Kamerakopf und Kabel)
Video / Photo Video: AVI / Photo: JPG
Bildwinkel 64 °
Fokus-distanz 30 mm – 80 mm
Beleuchtung 6 x LED (im Kamerakopf integriert)
Anschluß 230 V oder Akku-Betrieb (Akku enthalten)
Sprachen DE, EN, FR, ES, PT, IT, NL, DA, SE, NO, FI, PL, CS, HU, RU, IS, LT, SK, SLO, HR, TR
TECHNISCHE DATEN
SICHERHEITSINFORMATIONEN
EINFÜHRUNG
Micro Memory Card in den
seitlichen Slot einschieben.
Falls nötig Karte formatieren,
siehe Bedienungsanleitung.
1
Der Li-Ion Akku ist geladen!
Monitor sofort einsetzbar.
Akku au aden mit Micro-USB
Ladekabel und Ladeadapter.
3
Kamera Kopf Kabel
mit Monitor verbinden.
2
INBETRIEBNAHME
BEDIENUNGSANLEITUNG
Die Firma RUNPOTEC bedankt sich für den Kauf der RUNPOCAM RC2 Mul-
tifunktionskamera. Diese Gebrauchsanleitung informiert Sie über die si-
chere Nutzung Ihrer RUNPOCAM RC2. Lesen die Gebrauchsanleitung vor
Inbetriebnahme sorgfältig durch. Wenn Sie Fragen zu Inbetriebnahme,
Montage, Sicherheit und Anwendung oder Störungen haben, steht Ihnen
Ihr Vertragshändler oder die Firma RUNPOTEC telefonisch oder per E-Mail
zur Verfügung. Unsere Kontaktdaten finden Sie auf Seite 2.

1Kamera Verbindungsstecker
2Mikrofon
3LED Akku Ladeüberwachung
4Monitor (3.5“ TFT LCD 16M color)
5Reset-Knopf
6Micro USB Ausgang
7Slot - Micro Memory Card 8 GB
8Ein- und Ausschaltknopf
9Bild 180° drehen / LED Kameralicht / Navigation
10 Menu
11 Aufzeichnung Foto/Video
12 OK / Play
13 Li-Ion Akku 18650 (Dauerbetrieb bis zu 6 Stunden)
14 Gürtelclipp
15 Kamerakopf RC2 mit Kabel
in den Längen 10 m, 30 m oder 50 m inkl. Kameraspule
INKLUSIVE ZUBEHÖR
HANDHELD-MONITOR BESCHREIBUNG
ARUNPOGLEITER mit Frontgewinde
BSYSTEMGLEITER RC2
CLED-Akku-Hochleistungslampe 320 Lumen
(au adbar über Micro USB Ladebuchse)
DAufsatz biegsam 12 cm
EGewindeaufsatz RC 2
FMicro Memory Card 8 GB / SD-Adapter
GFanghaken
H2-fach-USB Ladestecker 230 V
IMagnet Fang-Set
JUSB-Ladekabel für LED-Akku-Lampe (Stecker: USB / Micro-USB)
KVerbindungsgewinde Set, RTG Ø 6 mm
(Blindschraube, Verbindungsgewinde außen, Verbindungsgewinde innen)
L2-fach-USB Ladestecker 12 V
MUSB-Kabel 3 m (Stecker: USB / Micro-USB)
NRUNPOTEC System-Koffer mit RC2 Koffereinelage

10 DEUTSCH DEUTSCH 11
STRONGEST CABLE PULLING WWW.RUNPOTEC.COM
Foto/Video
Archiv
Drücken um Fotos/Videos anzusehen.
Display Anzeige
Oben: Foto oder Video Symbol und Anzahl
Unten: Zeitstempel – Datum/Uhrzeit
(Zeitstempel im Menu aus- und einschaltbar).
Foto/Video auswählen.
Links oben: Anzeige Foto- oder Videodatei
Rechts oben: Anzeige Foto/Video Nummer
Anzeige Videodatei: abspielen und stoppen.
3 Sekunden drücken um Archiv zu beenden
und zum Foto/Video Modus zurückzukehren.
Foto/Video
im Archiv
löschen
Foto/Video auswählen.
Fotos/Video löschen.
Auswählen – Aktuelles Foto/Video (Löschen)
oder gesamtes Archiv löschen (Alle löschen).
Abbrechen/Ausführen.
Abbrechen und zum Archiv zurückkehren.
Menu
Einstellungen
Drücken um das Menu anzuzeigen.
Nach oben und unten navigieren.
Auswählen und zum Menu zurückkehren.
Drücken um das Menu zu beenden.
Datum/
Uhrzeit:
Einstellung ändern.
Drücken und zur nächsten Einstellung wechseln.
Speichern.
Zeitstempel: AUS /EIN  wählen.
Sprache: 17 Sprachen auswählbar.
Auto Aus: Automatische Monitorabschaltung Aus / 10 Min.
Speicherkarte
formatieren:
Speicherkarte formatieren
Auswählen – Ausführen/Abbrechen.
Alle Daten auf der Speicherkarte werden gelöscht!
Grund-
einstellung:
Auf die Werkseinstellung zurücksetzen.
Version: Software Versionsnummer: RC2.2
Alle Abbildungen sind Symbolfotos. Änderungen und Druckfehler vorbehalten.

DEUTSCH 11
RUNPOTEC GmbH – Irlachstrasse 31 – A-5303 Thalgau
Tel.: [phone] – Fax: DW 35 – [email protected]
Kamera Kopf biegsam 0,8 m Länge Art.-Nr.
Ø 9 mm für RUNPOCAM
300.000 Pixel (720 x 576)
64° Bildwinkel, IP 67
4 x LED (dimmbar)
0,8 m 20481
Kamera Kopf biegsam 1 m Länge Art.-Nr.
Ø 3,9 mm für RUNPOCAM
100.000 Pixel (320 x 240)
54° Bildwinkel, IP 67
2 x LED (dimmbar)
1 m 20488
Micro Memory Card 8 GB Art.-Nr.
inkl. Karten Adapter 20483
Systemgleiter RC2 Art.-Nr.
L 130 mm | B 58 mm | H 53 mm
Front-Gewinde RTG Ø 6 mm
20606
Gewindeaufsatz RC2 Art.-Nr.
L 101 mm | B 16 mm | H 19 mm
Front-Gewinde RTG Ø 6 mm
20607
RUNPOTEC Funktionsgleiter Art.-Nr.
Gewinde RTG Ø 6 mm 20468
RUNPOCAM RC2 Länge Art.-Nr.
Multifunktionskamera
im System-Koffer
Inklusive Zubehör siehe Seite 3
10 m
30 m
50 m
10139
10140
10141
RUNPOGLEITER m. Frontgewinde Art.-Nr.
Gewinde RTG Ø 6 mm 20460
Verbindungsgewinde-Set Art.-Nr.
Gewinde RTG Ø 6 mm
(3 St. = 1 x Innen, 1 x Außen,
1 x Blindschraube)
20484
Magnet Fang-Set Art.-Nr.
1,5 – 2,9 kg (Rohr-Ø 16 – 40 mm) 20475
Edelstahl Fanghaken Art.-Nr.
Gewinde RTG Ø 6 mm 20261
Aufsatz biegsam 12 cm Art.-Nr.
Edelstahl,
Gewinde RTG Ø 6 mm
20509
EXTRA SCHLANK Ø3,9 MM
LED-Akku-Lampe Art.-Nr.
LED-Akku-Hochleistungslampe
320 Lumen
2 x Gewinde RTG Ø 6 mm
(1 x Vertikal u. 1 x Horizontal)
Micro-USB-Ladebuchse f. Akku
20485
Detailbild: Micro-
USB-Ladebuchse
2Kamerakopf RC2 mit Kabel Länge Art.-Nr.
inkl. Kameraspule
Ø 12 mm | L 28 mm | IP 67
Innen-Gewinde RTG Ø 6 mm
Kameraspule RC2 – leer (Bild )
10 m
30 m
50 m
20593
20560
20559
20608
2

STRONGEST CABLE PULLING WWW.RUNPOTEC.COM
12 ENGLISH ENGLISH 13
Monitor 3.5" TFT LCD Monitor 16 M colours
Camera head 345,000 pixels (640 x 480)
Protection class IP 67 (camera head and cable)
Video / Photo Video: AVI / Photo: JPG
Image angle 64 °
Focus distance 30 mm – 80 mm
Lighting 6 x LED (integrated in the camera head)
Connection 230 V or battery operation (battery included)
Languages DE, EN, FR, ES, PT, IT, NL, DA, SE, NO, FI, PL, CS, HU, RU, IS, LT, SK, SLO, HR, TR
TECHNICAL DATA
All images are representative. Changes and printing errors excepted.
1Camera connector
2Microphone
3LED battery charge monitor
4Monitor (3.5" TFT LCD 16M colours)
5Reset button
6Micro USB output
7Slot - Micro memory card 8 GB
8On/off button
9Rotate image 180° / LED camera light / Navigation
10 Menu
11 Recording photo/video
12 OK / Play
13 Li-Ion battery 18650 (continuous operation up to 6 hours)
14 Belt clip
15 Camera head RC2 with cable
In lengths of 10 m, 30 m or 50 m incl. camera reel
INCLUDING ACCESSORIES
HANDHELD MONITOR DESCRIPTION
ARUNPOGLIDER with front thread
BSYSTEMGLIDER RC2
CLED battery-operated high-performance lamp 320 lumen
(rechargeable via Micro USB charging socket)
DFlexible attachment 12 cm
ERC2 thread attachment
FMicro memory card 8 GB incl. card adapter
GStainless steel shing hook
H2 x USB charging plug 230 V
IMagnet shing-set
JUSB charging cable for LED battery lamp (plug: USB / Micro USB)
KConnecting thread set, RTG Ø 6 mm
(Blind cap, inside and outside connection thread)
L2 x USB charging plug 12 V
MUSB cable 3 m (plug: USB/Micro USB)
NRUNPOTEC system case with RC2 case insert

RUNPOTEC GmbH – Irlachstrasse 31 – A-5303 Thalgau
Tel.: [phone] – Fax: DW 35 – [email protected]
ENGLISH 13
General Press and hold for 1,5 seconds to switch on and off
Rotate monitor image 180°.
Switch camera LED light on and off.
Adjust monitor brightness in 3 levels.
Photo/video
mode
Press and hold for 3 seconds to switch to Capture
mode or to switch between Photo/Video mode.
Display top: Mode Photo/Video icon, battery status,
memory card, date, time.
Brie y press to switch to the corresponding mode,
take a photo or start and stop video recording
(recording time is displayed in the upper right-hand
corner). File is stored in the archive.
Read the safety information on www.runpotec.com before use. The
RUNPOCAM RC2 is used exclusively for the exploration and inspection
of inaccessible components such as pipelines, hollow systems,
ventilation systems, etc. No liability is accepted for any other use!
No liability is accepted for any other use!
Monitor 3.5" TFT LCD Monitor 16 M colours
Camera head 345,000 pixels (640 x 480)
Protection class IP 67 (camera head and cable)
Video / Photo Video: AVI / Photo: JPG
Image angle 64 °
Focus distance 30 mm – 80 mm
Lighting 6 x LED (integrated in the camera head)
Connection 230 V or battery operation (battery included)
Languages DE, EN, FR, ES, PT, IT, NL, DA, SE, NO, FI, PL, CS, HU, RU, IS, LT, SK, SLO, HR, TR
TECHNICAL DATA
SAFETY INFORMATION
INTRODUCTION
Insert the Micro Memory
Card into the slot at the
side. If necessary, format
the card, see operating
instructions.
1
The Li-Ion battery is charged!
Monitor can be used imme-
diately. Charge the battery
with the Micro USB charging
cable and charging adapter.
3
Camera head cable
connect with monitor.
2
COMMISSIONING
INSTRUCTIONS FOR USE
RUNPOTEC appreciates your purchase of a RUNPOCAM RC2. These
instructions for use provide information on safe use of your RUNPOCAM
RC2. Read the instructions for use thoroughly before commissioning. If
you have any questions about commissioning, assembly, safety and
applications, or problems, please contact your dealer or RUNPOTEC by
telephone or e-mail. You will find our contact data on page 2.

1Camera connector
2Microphone
3LED battery charge monitor
4Monitor (3.5" TFT LCD 16M colours)
5Reset button
6Micro USB output
7Slot - Micro memory card 8 GB
8On/off button
9Rotate image 180° / LED camera light / Navigation
10 Menu
11 Recording photo/video
12 OK / Play
13 Li-Ion battery 18650 (continuous operation up to 6 hours)
14 Belt clip
15 Camera head RC2 with cable
In lengths of 10 m, 30 m or 50 m incl. camera reel
INCLUDING ACCESSORIES
HANDHELD MONITOR DESCRIPTION
ARUNPOGLIDER with front thread
BSYSTEMGLIDER RC2
CLED battery-operated high-performance lamp 320 lumen
(rechargeable via Micro USB charging socket)
DFlexible attachment 12 cm
ERC2 thread attachment
FMicro memory card 8 GB incl. card adapter
GStainless steel  shing hook
H2 x USB charging plug 230 V
IMagnet  shing-set
JUSB charging cable for LED battery lamp (plug: USB / Micro USB)
KConnecting thread set, RTG Ø 6 mm
(Blind cap, inside and outside connection thread)
L2 x USB charging plug 12 V
MUSB cable 3 m (plug: USB/Micro USB)
NRUNPOTEC system case with RC2 case insert

STRONGEST CABLE PULLING WWW.RUNPOTEC.COM
14 ENGLISH ENGLISH 15
Photo/video
Archive
Press to view photos/videos.
Display
Top: Photo or video symbol and number
Bottom: Time stamp – date/time
(Time stamp can be switched on and off in the
menu).
Select photo/video.
Top left: Display photo or video  le
Top right: Display photo/video number
Video  le display: play and stop.
Press for 3 seconds to exit the archive and return to
Photo/Video mode.
Delete pho-
to/video in
archive
Select photo/video.
Delete photos/video.
Select - Current Photo/Video (Delete)
or Delete entire archive (Delete all).
Cancel/Execute.
Cancel and return to the archive.
Menu
Settings
Press to display the menu.
Navigate up and down.
Select and return to the menu.
Press to quit the menu.
Date/
time:
Change settings.
Press and move to the next setting.
Save.
Time stamp: Select OFF /ON .
Language: 17 languages selectable.
Auto off: Automatic monitor switch-off Off / 10 min.
Format
memory
card:
Format memory card
Select – Execute/Cancel.
All data on the memory card is deleted!
Reset: Reset to the factory settings.
Version: Software version number: RC2.2
All images are representative. Changes and printing errors excepted.

RUNPOTEC GmbH – Irlachstrasse 31 – A-5303 Thalgau
Tel.: [phone] – Fax: DW 35 – [email protected]
ENGLISH 15
Flexible camera probe 0,8 m Length item no.
Ø 9 mm for RUNPOCAM RC2
300,000 pixels (720 x 576)
64° Image angle, IP 67
4 x LED (dimmable)
0.8 m 20481
Flexible camera probe 1 m Length item no.
Ø 3.9 mm for RUNPOCAM RC2
100,000 pixels (320 x 240)
54° Image angle, IP 67
2 x LED (dimmable)
1 m 20488
Micro memory card 8 GB item no.
Incl. card adapter 20483
SYSTEMGLIDER RC2 item no.
L 130 mm | W 58 mm | H 53 mm
Front thread RTG Ø 6 mm
20606
RC2 thread attachment item no.
L 101 mm | W 16 mm | H 19 mm
RUNPOTEC RTG Ø 6 mm front thread
20607
RUNPOTEC Functionglider item no.
RUNPOTEC RTG Ø 6 mm thread 20468
RUNPOCAM RC2 Length item no.
Multifunction-inspection-camera
In system case
Including accessories see page 3
10 m
30 m
50 m
10139
10140
10141
RUNPOGLIDER with front thread item no.
RUNPOTEC RTG Ø 6 mm thread 20460
Connection thread set item no.
Thread RTG Ø 6 mm
(3 pcs = 1 x inside, 1 x outside,
1 x blindcap)
20484
Magnet fishing-set item no.
1.5 – 2.9 kg (pipe Ø 16 – 40 mm) 20475
Stainless steel fishing hook item no.
RUNPOTEC RTG Ø 6 mm thread 20261
Flexible attachment 12 cm item no.
stainless steel,
RUNPOTEC RTG Ø 6 mm thread
20509
EXTRA SLIM Ø 3.9 MM
Rechargeable LED lamp item no.
High-performance 320-lumen
rechargeable LED lamp
2 x RTG Ø 6 mm thread (1 x vertical
and 1 x horizontal) Micro USB
charging socket for battery
20485
Detail: Micro USB
charging socket
2RC2 camera probe with cable Length item no.
Incl. camera reel
Ø 12 mm | L 28 mm | IP 67
RTG Ø 6 mm inside thread
Camera reel RC2 – empty (Fig. 2)
10 m
30 m
50 m
20593
20560
20559
20608

STRONGEST CABLE PULLING WWW.RUNPOTEC.COM
FRANÇAIS 1716 FRANÇAIS
Écran Écran 3.5“ TFT LCD 16M couleur
Tête de caméra 345 000 pixels (640 x 480)
Classe de protection IP 67 (tête de caméra et câble)
Vidéo / photo Vidéo : AVI / photo : JPG
Angle d'image 64°
Distance de mise
au point
30 mm – 80 mm
Éclairage 6 x LED (intégré dans la tête de caméra)
Raccordement 230 V ou fonctionnement sur batterie (batterie fournie)
Langues DE, EN, FR, ES, PT, IT, NL, DA, SE, NO, FI, PL, CS, HU, RU, IS, LT, SLO, SK, HR, TR
CARACTÉRISTIQUES TECHNIQUES
Toutes les illustrations sont fournies à titre symbolique. Sous réserve de modications et d'erreurs d'impression.
1Fiche de raccordement caméra
2Microphone
3Surveillance de charge batterie à LED
4Écran (3.5“ TFT LCD 16M couleur)
5Bouton de réinitialisation
6Sortie micro-USB
7Fente - carte mémoire micro 8 GB
8Bouton marche/arrêt
9Tourner l'image à 180° / lumière caméra à LED / navigation
10 Menu
11 Enregistrement photo/vidéo
12 OK / lecture
13 Batterie Li-Ion 18650 (fonctionnement continu jusqu'à 6 heures)
14 Clip pour ceinture
15 Tête de caméra RC2 avec câble
en longueur 10 m, 30 m ou 50 m, bobine caméra incl.
ACCESSOIRES FOURNIS
DESCRIPTION DU CONTRÔLEUR HANDHELD
ARUNPOGLIDER avec letage avant
BSYSTEMGLIDER RC2
CLampe grande puissance sur batterie à LED 320 lumen
(rechargeable via prise de charge micro-USB)
DEmbout exible 12 cm
ERC2 Embout leté
FCarte mémoire micro 8 GB / adaptateur
GCrochet de capture
HConnecteur de charge USB double 230 V
IJeu de capture magnétique
JCâble de charge USB pour lampe sur batterie à LED
(connecteur : USB / micro-USB)
KJeu de letage de raccordement, RTG Ø 6 mm (vis borgne, letage de
raccordement extérieur, letage de raccordement intérieur)
LConnecteur de charge USB double 12 V
MCâble USB 3 m (connecteur : USB / Micro-USB)
NRUNPOTEC system case avec garniture de malette RC2

RUNPOTEC GmbH – Irlachstrasse 31 – A-5303 Thalgau
Tel.: [phone] – Fax: DW 35 – [email protected]
FRANÇAIS 17
Avant l'utilisation, lire les informations de sécurité sur www.runpotec.com. La
RUNPOCAM RC2 sert exclusivement à explorer et inspecter les composants
inaccessibles comme par ex. les conduites, les murs creux, les installations de
ventilation, etc. Nous rejettons toute responsabilité pour toute utilisation autre !
Écran Écran 3.5“ TFT LCD 16M couleur
Tête de caméra 345 000 pixels (640 x 480)
Classe de protection IP 67 (tête de caméra et câble)
Vidéo / photo Vidéo : AVI / photo : JPG
Angle d'image 64°
Distance de mise
au point
30 mm – 80 mm
Éclairage 6 x LED (intégré dans la tête de caméra)
Raccordement 230 V ou fonctionnement sur batterie (batterie fournie)
Langues DE, EN, FR, ES, PT, IT, NL, DA, SE, NO, FI, PL, CS, HU, RU, IS, LT, SLO, SK, HR, TR
CARACTÉRISTIQUES TECHNIQUES
INFORMATIONS DE SÉCURITÉ
INTRODUCTION
Insérer la carte mémoire
micro dans la fente laté-
rale. S'il est nécessaire de
formater la carte, voir les
instructions de service.
1
La batterie Li-Ion est char-
gée ! Contrôleur immédia-
tement prêt pour l'utilisation.
Charger la batterie avec le
câble de charge micro-USB
et l'adaptateur de charge.
3
Raccorder le câble
de la
tête de caméra au
contrôleur.
2
MISE EN SERVICE
INSTRUCTIONS DE SERVICE
La société RUNPOTEC vous remercie d'avoir acheté la RUNPOCAM RC2.
Les présentes instructions de service vous informent de l'utilisation sure de
votre RUNPOCAM RC2. Lire attentivement les présentes instructions de
service avant la mise en service. En cas de questions concernant la mise
en service, le montage, la sécurité et l'utilisation ou des les défaillances,
votre revendeur ou la société RUNPOTEC sont à votre disposition par
téléphone ou par courriel. Vous trouverez nos coordonnées en page 2.

Toutes les illustrations sont fournies à titre symbolique. Sous réserve de modi cations et d'erreurs d'impression.
Généralités Maintenir enfoncé 1,5 sec. pour mise en et hors
service.
Tourner l'image de l'écran à 180°.
Allumer et éteindre la lumière à LED de la caméra.
Régler la luminosité de l'écran en 3 étapes.
Mode
photo/vidéo
Maintenir enfoncé 3 sec. pour passer en mode
prise de vue ou commuter entre les modes photo
et vidéo.
Af chage écran en haut : symbole mode photo/vi-
déo, niveau de batterie, carte mémoire, date, heure.
Appuyer brièvement pour prendre une photo ou com-
mencer et arrêter l'enregistrement vidéo dans le mode
correspondant (la durée d'enregistrement est af chée
en haut à droite). Le  chier est stocké dans l'archive.
1Fiche de raccordement caméra
2Microphone
3Surveillance de charge batterie à LED
4Écran (3.5“ TFT LCD 16M couleur)
5Bouton de réinitialisation
6Sortie micro-USB
7Fente - carte mémoire micro 8 GB
8Bouton marche/arrêt
9Tourner l'image à 180° / lumière caméra à LED / navigation
10 Menu
11 Enregistrement photo/vidéo
12 OK / lecture
13 Batterie Li-Ion 18650 (fonctionnement continu jusqu'à 6 heures)
14 Clip pour ceinture
15 Tête de caméra RC2 avec câble
en longueur 10 m, 30 m ou 50 m, bobine caméra incl.
ACCESSOIRES FOURNIS
DESCRIPTION DU CONTRÔLEUR HANDHELD
ARUNPOGLIDER avec  letage avant
BSYSTEMGLIDER RC2
CLampe grande puissance sur batterie à LED 320 lumen
(rechargeable via prise de charge micro-USB)
DEmbout  exible 12 cm
ERC2 Embout  leté
FCarte mémoire micro 8 GB / adaptateur
GCrochet de capture
HConnecteur de charge USB double 230 V
IJeu de capture magnétique
JCâble de charge USB pour lampe sur batterie à LED
(connecteur : USB / micro-USB)
KJeu de  letage de raccordement, RTG Ø 6 mm (vis borgne,  letage de
raccordement extérieur,  letage de raccordement intérieur)
LConnecteur de charge USB double 12 V
MCâble USB 3 m (connecteur : USB / Micro-USB)
NRUNPOTEC system case avec garniture de malette RC2

STRONGEST CABLE PULLING WWW.RUNPOTEC.COM
18 FRANÇAIS FRANÇAIS 19
Toutes les illustrations sont fournies à titre symbolique. Sous réserve de modi cations et d'erreurs d'impression.
Archive
photo/vidéo
Appuyer pour voir les photos/vidéos.
Af chage écran
En haut : symbole photo ou vidéo et nombre
En bas : horodatage - date/heure
(horodatage activable et désactivable dans le menu)
Sélectionner une photo/vidéo.
En haut à gauche : af chage  chier photo ou vidéo
En haut à droite : af chage numéro photo/vidéo
Af chage  chier vidéo : lire et arrêter.
Appuyer pendant 3 secondes pour fermer l'archive
et revenir au mode photo/vidéo.
Supprimer
une photo/
vidéo dans
l'archive
Sélectionner une photo/vidéo.
Supprimer la photo/vidéo.
Sélectionner – photo/vidéo actuelle (supprimer)
ou supprimer l'intégralité de l'archive (tout supprimer)
Annuler/con rmer
Annuler et revenir à l'archive.
Menu
réglages
Appuyer pour af cher le menu.
Naviguer vers le haut et vers le bas.
Sélectionner et revenir au menu.
Appuyer pour fermer le menu.
Date/
heure :
Modifier le réglage.
Appuyer et passer au réglage suivant.
Enregistrer.
Horodatage : Sélectionner ARRÊT / MARCHE .
Langue : 17 langues sélectionnables.
Arrêt auto-
matique :
Mise hors service automatique de l'écran
arrêt / 10 min.
Formater
la carte
mémoire :
Formater la carte mémoire.
Sélectionner – con rmer/annuler.
Toutes les données sur la carte mémoire seront
supprimées !
Réglage de
base :
Réinitialiser au réglage usine.
Version : Numéro de version logicielle: RC2.2

RUNPOTEC GmbH – Irlachstrasse 31 – A-5303 Thalgau
Tel.: [phone] – Fax: DW 35 – [email protected]
FRANÇAIS 19
Toutes les illustrations sont fournies à titre symbolique. Sous réserve de modi cations et d'erreurs d'impression.
Flexible camera probe 0,8 m N° art.
Ø 9 mm pour RUNPOCAM RC2
300 000 pixels (720 x 576)
Angle d'image 64°, IP 67
4 x LED (à lumière variable)
0,8 m 20481
Flexible camera probe 1 m N° art.
Ø 3,9 mm pour RUNPOCAM RC2
100 000 pixels (320 x 240)
Angle d'image 54°, IP 67
2 x LED (à lumière variable)
1 m 20488
Micro memory card 8 GB N° art.
adaptateur de carte incl. 20483
SYSTEMGLIDER RC2 N° art.
L 130 mm | l 58 mm | h 53 mm
Fileté avant RTG Ø 6 mm
20606
RC2 thread attachment N° art.
L 101 mm | l 16 mm | h 19 mm
Filetage avant RTG Ø 6 mm
20607
RUNPOCAM RC2 N° art.
Caméra multifonction
dans malette système
Accessoires compris, voir page 3
10 m
30 m
50 m
10139
10140
10141
RUNPOGLIDER with front thread N° art.
RUNPOTEC embout  leté RTG Ø 6 mm 20460
Connection thread set N° art.
RUNPOTEC embout  leté RTG Ø 6 mm
(3 pcs. = 1 x intérieur, 1 x extérieur,
1 x vis borgne)
20484
Magnet fishing-set N° art.
1,5 – 2,9 kg (Ø tuyau 16 – 40 mm) 20475
Stainless steel fishing hook N° art.
RUNPOTEC embout  leté RTG Ø 6 mm 20261
Flexible attachment 12 cm N° art.
Acier inoxydable,
RUNPOTEC embout  leté RTG Ø 6 mm
20509
EXTRA-FIN Ø 3,9 MM
Rechargeable LED lamp N° art.
Lampe grande puissance sur
batterie à LED 320 lumen
2 x  leté RTG Ø 6 mm (1 x vertical
u. 1 x horizontal) Prise de charge
micro-USB pour batterie
20485
Image détaillée :
prise de charge
micro-USB
2RC2 camera probe with cable N° art.
avec bobine de caméra
Ø 12 mm | L 28 mm | IP 67
Embout  leté RTG Ø 6 mm
RC2 Bobine caméra – vide
10 m
30 m
50 m
20593
20560
20559
20608
2
RUNPOTEC Functionglider N° art.
RUNPOTEC embout  leté RTG Ø 6 mm 20468

STRONGEST CABLE PULLING WWW.RUNPOTEC.COM
20 ESPAÑOL ESPAÑOL 21
Monitor Monitor 3,5“ TFT LCD 16 M colores
Cabezal de cámara 345.000 Píxeles (640 x 480)
Clase de protección IP 67 (cabezal de cámara y cable)
Vídeo / foto Vídeo: AVI / Foto: JPG
Ángulo de imagen 64 °
Distancia focal 30 mm – 80 mm
Iluminación 6 x LED (integrada en el cabezal de la cámara)
Conexión 230 V o por batería (batería incluida)
Idiomas DE, EN, FR, ES, PT, IT, NL, DA, SE, NO, FI, PL, CS, HU, RU, IS, LT, SLO, SK, HR, TR
DATOS TÉCNICOS
Todas las imágenes son fotos simbólicas Reservado el derecho a modicaciones y errores tipográcos.
1Enchufe para conexión de cámara
2Micrófono
3LED de control de carga de batería
4Monitor (3,5“ TFT LCD 16M colores)
5Botón reset
6Micro USB de salida
7Ranura para Micro Memory Card de 8 GB
8Botón de encendido y apagado
9Girar imagen 180º / luz LED de cámara / navegación
10 Menú
11 Grabación foto / vídeo
12 OK / Play
13 Batería Li-Ion 18650 (hasta 6 horas sin interrupción)
14 Clip para cinturón
15 Cabezal de cámara RC2 con cable
Longitud de 10 m, 30 m o 50 m incl. bobina de cámara
INCLUYE ACCESORIOS
DESCRIPCIÓN DEL MONITOR PORTÁTIL
ARUNPOGLIDER con rosca frontal
BSYSTEMGLIDER RC2
CLámpara LED de alto rendimiento 320 Lumen
(recargable mediante toma Micro USB)
DTubo exible de 12 cm
EPieza roscada RC2
FMicro Memory Card 8 GB / adaptador
GGancho
HDoble toma USB para carga a 230 V
IImán para recuperación
JCable de carga USB para lámpara LED y batería(Conector: USB / Micro-USB)
Krosca de ensamblaje, RTG Ø 6 mm (Tapó roscado ciego, roscado de
conexión externa, roscado de conexión interna)
LConector doble USB de carga 12 V
MCable USB 3 m (Conector: USB / Micro-USB)
NRUNPOTEC system case con molduras para el RC2
