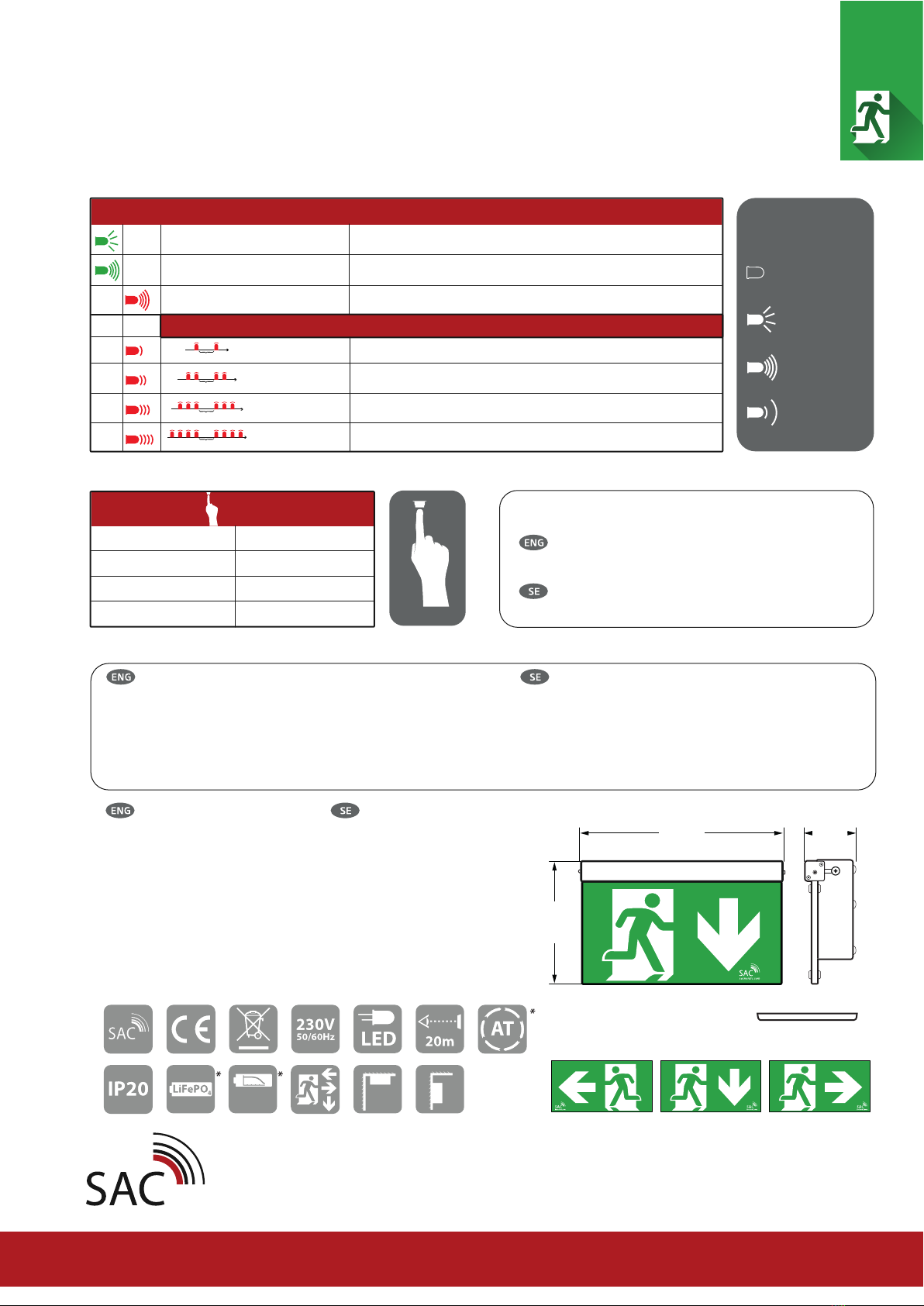

SAC MINI-LED Instruction manual

TECHNICAL DATA / TEKNISK DATA
SAC-MINI-LED & SAC-MINI-LED /CB
Safe Security Solutions
SAC Nordic AB • Prästtorpsvägen 16 • S-341 51 Lagan • SWEDEN • www.sacnordic.com
Med reservation för eventuella ändringar
* Not applicable / CB | Gäller ej /CB
1h
TEKNISKA DATA
• Strömförsörjning: 220-240V 50/60Hz
• Strömförbrukning: 3W max
• Återuppladdnings tid: 24h *
• Nöddrift: 1h *
• Kapslingsklass: IP20
• Läsavstånd: 20m
• Batteri: LiFePO4, 3.2V600mA *
• Testfunktion: Auto *
TECHNICAL DATA
• Power supply: 220-240V 50 / 60Hz
• Power consumption: 3W max
• Charging time: 24h *
• Emergency duration: 1h *
• Protection class: IP20
• Viewing distance: 20m
• Battery: LiFePO4, 3.2V600mA *
• Test mode: Auto *
2 sec
1 x (within / inom 2 sec) 30 sec
2 x (within / inom 2 sec) 3 min
3 x (within / inom 2 sec) 30 min
4 x (within / inom 2 sec) 1h
Push / Tryck Test duration / Testtid
MANUAL TESTING *
AUTOTEST *
STATUS LED *
1 (PAUSE 4 sec) Battery is not connected / Batteriet är inte anslutet
2 (PAUSE 4 sec) Battery short or low battery voltage / Batteriet svagt eller snart slut
3 (PAUSE 4 sec) Charger board circuit fault / Kretsfel på laddaren
4(PAUSE 4 sec) Transformer power fault / Transformator strömfel
Flashes / blink Status
Status Status
Green Red
Grön Röd
On / Lyser Normal operation / Normal drift
Flashing / Blinkar Testing / Test
Flashing / Blinkar Indication of error / Felindikation
4s
4s
4s
4s
Once the unit is powered up it will automatically initiate a self
test and diagnostics as follows:
• 24h after power up: Performs a 1 Hour test
• Every month : Performs a 3 minute duration test
• Every year : Performs a 1 Hour test
All test functions are factory preset and do not need eld adjustment
När enheten startas upp initieras automatiskt ett självtest och
följs av ett varaktighets test enligt följande:
• 1 dygn efter inkoppling: Utförs ett 1 timme varaktighets test
• Varje månad: Utförs ett 3min varaktighets test
• Varje år: Utförs ett 1 timme varaktighets test
Alla testfunktioner är fabriksinställda och behöver inte justeras
After repairing a service fault, press and hold the test button
for 2 seconds to reset the ashing indicator light to green.
Efter service tryck in testknappen i 2 sec för att återställa
den, tills den gröna lampan börjar lysa.
NOTE *
SYMBOL DESCRIPTION
SYMBOLBESKRIVNING
No light / Släckt
Lit / Lyser
Flashing / Blinkar
Flashing / Blinkar
150 x 100 x 5 mm
120 mm
200 mm 45 mm
Included picogram / Medföljande pikogram

INSTALLATION / INKOPPLING
SAC-MINI-LED
Safe Security Solutions
SAC Nordic AB • Prästtorpsvägen 16 • S-341 51 Lagan • SWEDEN • www.sacnordic.com
With reservation for changes / Med reservation för eventuella ändring
* Not applicable / CB | Gäller ej /CB
Be careful / Var försiktig
Neutral (Blue / blå) N
L
Live (Brown / brun)
Ground / Jord
A
BB
N
L
WIRING INSTRUCTIONS / INKOPPLING KABEL ATTACH BATTERY / ANSLUT BATTERI *
