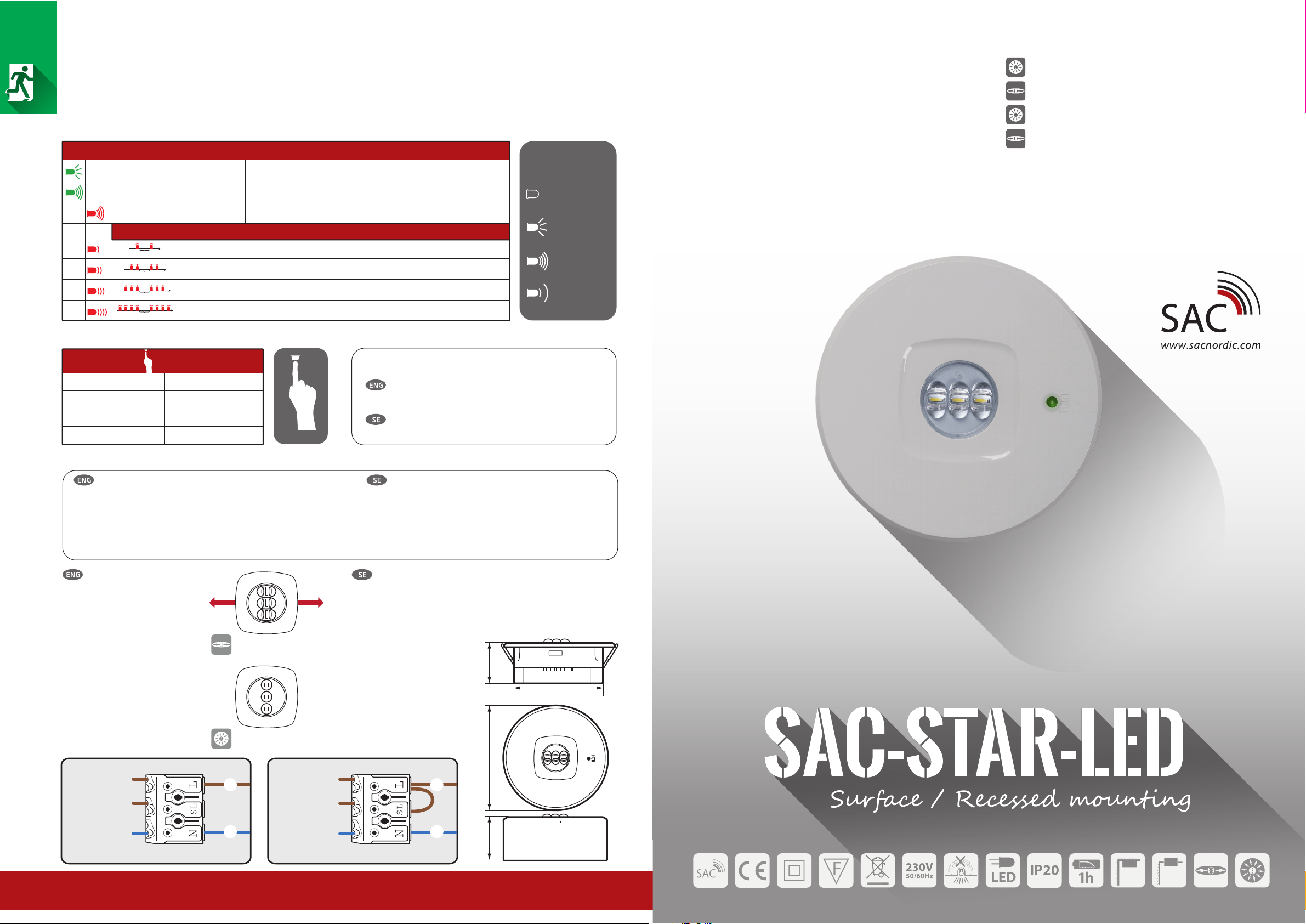

SAC SAC-STAR-LED Series User manual

www.sacnordic.com
MANUAL
SAC-STAR-LED MANUAL
SAC-STAR-LED
Non-maintained / Tänds upp vid strömbortfall
N
Neutral (Blue)
L
Live(Brown)
Swichable live
Maintained / Permanent tänd
N
Neutral (Blue)
L
Live(Brown)
Swichable live
49 mmØ140 mm51 mm
Ø120 mm
Pathway area lens
Smalstrålande lins
Open area lens
Bredstrålande lins
TEKNISKA DATA
• Strömförsörjning: 220-240V 50/60Hz
• Strömförbrukning: 4W max
• Laddtid: 24h
• Nöddrift: 1h
• Lumen: 375lm
• Monterings hål: Ø 120 mm
• Kapslingsklass: IP20
• LED: SMD LED CCT 6000K
• Testfunktion: Manuell / Auto *
• Lins: Smalstrålande lins
• Lins: Bredstrålande lins
TECHNICAL DATA
• Power supply: 220-240V 50 / 60Hz
• Power consumption: 4W max
• Charging time: 24h
• Emergency operation: 1h
• Lumen: 375lm
• Mounting hole: Ø 120 mm
• Protection class: IP20
• LED: SMD LED CCT 6000K
• Test mode: Manual / Auto *
• Lens: Pathway area lens
• Lens: Open area lens
2 sec
1 x (within / inom 2 sec) 30 sec
2 x (within / inom 2 sec) 3 min
3 x (within / inom 2 sec) 30 min
4 x (within / inom 2 sec) 1h
Push / Tryck Test duration / Testtid
MANUAL TESTING *
AUTOTEST *
STATUS LED *
1 (PAUSE 4 sec) Battery is not connected / Batteriet är inte anslutet
2 (PAUSE 4 sec) Battery short or low battery voltage / Batteriet svagt eller snart slut
3 (PAUSE 4 sec) Charger board circuit fault / Kretsfel på laddaren
4(PAUSE 4 sec) Transformer power fault / Transformator strömfel
Flashes / blink Status
Status Status
Green Red
Grön Röd
On / Lyser Normal operation / Normal drift
Flashing / Blinkar Testing / Test
Flashing / Blinkar Indication of error / Felindikation
4s
4s
4s
4s
Once the unit is powered up it will automatically initiate a self
test and diagnostics as follows:
• 24h after power up: Performs a 1 Hour test
• Every month : Performs a 3 minute duration test
• Every year : Performs a 1 Hour test
All test functions are factory preset and do not need eld adjustment
När enheten startas upp initieras automatiskt ett självtest och
följs av ett varaktighets test enligt följande:
• 1 dygn efter inkoppling: Utförs ett 1 timme varaktighets test
• Varje månad: Utförs ett 3min varaktighets test
• Varje år: Utförs ett 1 timme varaktighets test
Alla testfunktioner är fabriksinställda och behöver inte justeras
After repairing a service fault, press and hold the test button
for 2 seconds to reset the ashing indicator light to green.
Efter service tryck in testknappen i 2 sec för att återställa
den, tills den gröna lampan börjar lysa.
NOTE
Symbolbeskrivning
Symbol Description
No light / Släckt
Lit / Lyser
Flashing / Blinkar
Flashing / Blinkar
Jumper
Bygel
Pathway
direction
Korridorens
rikting
SAC-STAR-LED/O 73 431 50
SAC-STAR-LED/P 73 431 51
SAC-STAR-LED/O/CB 73 431 54
SAC-STAR-LED/P/CB 73 431 55
* Does not apply to /CB luminaire
* Gäller ej /CB-armatur

INSTALLATION / INKOPPLING
SAC-STAR-LED
Med reservation för eventuella ändringar
INSTALLATION / INKOPPLING
SAC-STAR-LED
www.sacnordic.com
Med reservation för eventuella ändringar
Safe Security Solutions
SAC Nordic AB • Prästtorpsvägen 16 • S-341 51 Lagan • SWEDEN • www.sacnordic.com
2x
Ø 120 mm
Open the luminaire
Öppna armaturen
RECESSED MOUNTING / INFÄLLD MONTERINGSURFACE MOUNTING / MONTERING UTANPÅ
N
N
L
SL
L
Pathway
direction
Korridorens
rikting
Pathway
direction
Korridorens
rikting
Battery Replacement *
Batteribyte *
Ni-Mh 7,2V
13000mAh AA
