Safco 1705 User manual

990000010: 1 of 24; Rev A; Rev Date
8/26/15
1705
For questions or concerns, please call 1-800-664-0042
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Instructions
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
INSTRUCTIONS
INSTRUCCIONES
• El REGISTRO PARA LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• L’INSCRIPTION POUR LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
Appliance Base Cabinet
Électroménager Base Pour Armoire
Gabinete Base De Aparato
Minneapolis, MN 55428
www.safcoproducts.com
an LDI Spaces Company
Safco Products Company, New Hope, MN 55428

HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL
Safco Products Company, New Hope, MN 55428
990000010: 2 of 24; Rev A; Rev Date
8/26/15
TOOLS REQUIRED: Phillips Screwdriver, Flathead Screwdriver, Mallet
OUTILS REQUIS : Tournevis À Pointe Cruciforme; Tournevis À Tête Plate; Maillet
HERRAMIENTAS REQUERIDAS: Destornillador Phillips; Destornillador De Cabeza Plana; Mazo
Top Panel /Panneau supérieur /Panel superior 1 440000004
Bottom Panel /Panneau Inférieur / Panel Inferior 1 410000019
Lower Back Support /Baisser Dos Soutenir / Soporte Inferior Volver 1 410000017
Left Side /Côté Gauche / Lado Izquierdo 1 420000021
Right Side /Côté Droit / Lado Derecho 1 420000022
Upper Back Support /Supérieure Dos Soutenir / Soporte superior de la espalda 1 410000018
Toe Kick /Lambrequin / Doselera 1 420000015
Front Cross Support / Soutenir Croix Avant / Soporte delantero cruzado 1 410000025
Backsplash /Dosseret / Protector Contra Salpicaduras 1 440000006
Drawer Front /Façade Du Tiroir / Frente Del Cajón 1 435000018
Drawer Box Right Side /Boîte Tiroir Côté Droit / Cajón Caja Lateral Derecho 1 435000006
Drawer Box Left Side /Boîte Tiroir Côté Gauche / Cajón Caja Lado Izquierdo 1 435000007
Drawer Box Back /Boîte Tiroir Retour / Cajón Caja Volver 1 435000021
Drawer Box Front /Boîte Façade Du Tiroir / Cajón Caja Frontal 1 435000022
Drawer Bottom /Fond De Tiroir / Parte Inferior Del Cajón 1 435000023
Left Door / Porte Gauche / Puerta Izquierda 1 435000028
Appliance Base Divider /Appareil Diviseur De Base / Aparato Divisor De Base 1 420000016
Drawer Slide /Coulisse De iroir / Diapositiva Del Cajón 2 920000053
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
CODE /
CODIGO

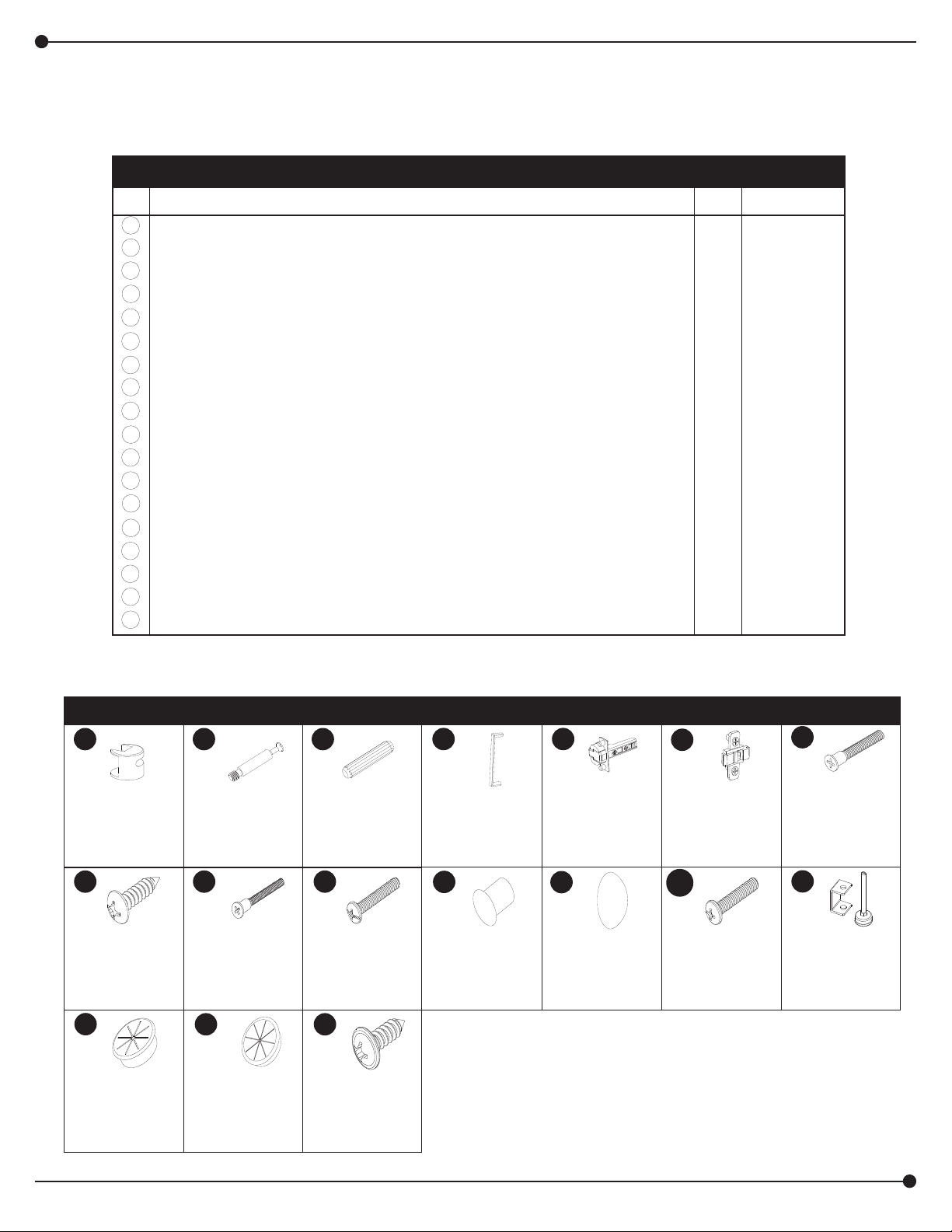

PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN QTY. /
QUANTITÉ/
CANTIDAD
PART NO. /
NODE PIECE / NO.
DE PIEZA
AA
Cam Lock
Serrure à Came
Cerradura de la leva
Qty. / Qte. / Cant.: 20
#920000047
BB
Cam Lock Screw
Vis de blocage de Came
Tornillo de bloqueo de leva
Qty. / Qte. / Cant.: 20
#920000048
CC
Wood Dowel
Goujon en bois
Pasador de madera
Qty. / Qte. / Cant.: 22
#920000049
EE
Door Hinge
Charnière de porte
Bisagra De La Puerta
Qty. / Qte. / Cant.: 2
#920000045
HH II
DD
Door Handle
Poignée de porte
Manija de puerta
Qty. / Qte. / Cant.: 2
#925000001
JJ KK
Screw #8X1”
Vis #8X1”
Tornillo #8X1”
Qty. / Qte. / Cant.: 4
#905000045
Cap
Capuchon
Gorra
Qty. / Qte. / Cant.: 4
#920000063
OO
Door Bumper
Butoir De Porte
Tope De Puerta
Qty. / Qte. / Cant.: 2
#920000064
PP
Leveling Glide
Glisser De Nivellement
Nivelación De Deslizamiento
Qty. / Qte. / Cant.: 4
#960000004
60mmØ Grommet
60mmØ Passe-fil
60mmØ Ojal De
Qty. / Qte. / Cant.: 3
#920000056
Screw #8X1/2”
Vis #8X1/2”
Tornillo #8X1/2”
Qty. / Qte. / Cant.: 16
#905000054
80mmØ Grommet
80mmØ Passe-fil
80mmØ Ojal De
Qty. / Qte. / Cant.: 1
#920000057
FF
Hinge Plate
Plaque de charnière
Placa de la bisagra
Qty. / Qte. / Cant.: 2
#920000046
GG
Screw M5X40mm
Vis M5X40mm
Tornillo M5x40mm
Qty. / Qte. / Cant.: 8
#905000048
NN
Screw M4X40mm
Vis M4X40mm
Tornillo M4X40mm
Qty. / Qte. / Cant.: 8
#905000047
Screw #8X7/8”
Vis #8X7/8”
Tornillo #8X7/8”
Qty. / Qte. / Cant.: 2
#905000056
MM
LL
Screw #8X5/8”
Vis #8X5/8”
Tornillo #8X5/8”
Qty. / Qte. / Cant.: 16
#905000049
QQ

I
Safco Products Company, New Hope, MN 55428
990000010: 3 of 24; Rev A; Rev Date
8/26/15
A
D
L
G
B
P
E
C
F
Q
K
M
N
J
O
H

Safco Products Company, New Hope, MN 55428
990000010: 4 of 24; Rev A; Rev Date
8/26/15
1
2CC (7)
BB (5)
D
D
BB
BB (4)
CC (2)
CC (5)

Safco Products Company, New Hope, MN 55428
990000010: 5 of 24; Rev A; Rev Date
8/26/15
3
4
AA (6)
B
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
AA
(3)
AA (3)
Unfinished Edge
Bord Non Fini
Borde Sin Terminar
Outer Edge
Bord Extérieur
Borde Externo
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
D
Unfinished Edge
Bord Non Fini
Borde Sin Terminar
Outer Edge
Bord Extérieur
Borde Externo
B
Cams Are On The Bottom
Cames Sont Sur Le Fond
Levas Están En La Parte Inferior

Safco Products Company, New Hope, MN 55428
990000010: 6 of 24; Rev A; Rev Date
8/26/15
5
6
AA (2)
Outer Edge
Bord Extérieur
Borde Externo
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
AA
(2)
F
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
D
B
F
Outer Edge
Bord Extérieur
Borde Externo

7
Safco Products Company, New Hope, MN 55428
990000010: 7 of 24; Rev A; Rev Date
8/26/15
8
AA (2)
Outer Edge
Bord Extérieur
Borde Externo
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
C
AA
(2)
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
Cams Are On Inside Of Product
Cames Sont Sur Intérieur Du Produit
Levas Están En La Parte Inferior
B
C
F
D
Outer Edge
Bord Extérieur
Borde Externo
Line Up Holes To Board B
Alignez Les Trous Au Planche B
Alinee Los Agujeros Al Tablero B

Safco Products Company, New Hope, MN 55428
990000010: 8 of 24; Rev A; Rev Date
8/26/15
9
10
BB (5)
BB
BB
(4)
E
CC (9)
E
CC
(4)
CC
(5)

Safco Products Company, New Hope, MN 55428
990000010: 9 of 24; Rev A; Rev Date
8/26/15
11
12
FF (2)
Channel Goes Towards Edge
Canal Se Dirige Vers Le Bord
Canal Va Hacia El Borde
E
FF
(2)
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
E
B
C
D
F
Outer Edge
Bord Extérieur
Borde Externo
5X

Safco Products Company, New Hope, MN 55428
990000010: 10 of 24; Rev A; Rev Date
8/26/15
13
14
BB (2)
BB
(2)
AA (4)
Outer Edge
Bord Extérieur
Borde Externo
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
Q
AA (2)
AA (2)

Safco Products Company, New Hope, MN 55428
990000010: 11 of 24; Rev A; Rev Date
8/26/15
15 CC (2)
16
H
CC
(2)
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
2X
Outer Edge
Bord Extérieur
Borde Externo

Safco Products Company, New Hope, MN 55428
990000010: 12 of 24; Rev A; Rev Date
8/26/15
17
18
CC (4)
CC
CC
(2)
(2)
G
G

Safco Products Company, New Hope, MN 55428
990000010: 13 of 24 ; Rev A; Rev Date
8/26/15
19
20
BB (8)
BB
(3)
BB (3)
A
BB (2)
AA (6)
AA
AA
(3)
(3)
Outer Edge
Bord Extérieur
Borde Externo
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde

Safco Products Company, New Hope, MN 55428
990000010: 14 of 24; Rev A; Rev Date
8/26/15
21
22
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
A
Outer Edge
Bord Extérieur
Borde Externo
8X
GG (8)
GG (4)
GG
(4)
I
C

23
Safco Products Company, New Hope, MN 55428
990000010: 15 of 24; Rev A; Rev Date
8/26/15
24
Threaded Nut
Écrou Fileté
Tuerca Roscada
NN (4)
NN (16)(4)
NN
NN
NN
NN
(4)
(4)
(4)
(4)
HH
HH
HH
HH
HH

Safco Products Company, New Hope, MN 55428
990000010: 16 of 24; Rev A; Rev Date
8/26/15
25
26
Use Screwdriver To Adjust Glide Height To Level Cabinet
Utiliser Un Tournevis Pour Ajuster La Hauteur Du Pied De Sorte Que L’armoire Est De Niveau.
Utilice El Destornillador Para Ajustar La Altura De Deslizamiento A Nivel Del Gabinete
II (4)
L
M
K
II
II
(2)
(2)

27
Safco Products Company, New Hope, MN 55428
990000010: 17 of 24; Rev A; Rev Date
8/26/15
28
O
II (4)
N
II
II
(2)
(2)

Safco Products Company, New Hope, MN 55428
990000010: 18 of 24; Rev A; Rev Date
8/26/15
29
30
(2)
J
MM
MM
(2)
DD JJ (2)
DD
JJ (2)

Safco Products Company, New Hope, MN 55428
990000010: 19 of 24; Rev A; Rev Date
8/26/15
31
32
R
R
Press Lever To Separate Small Slide From Assembly As Shown
Appuyez Sur Le Levier Pour Séparer Petit Toboggan De Assemblée Comme Indiqué
Pulse Palanca Para Separar Pequeño Slide De Conjunto Como Se Muestra
2X

Safco Products Company, New Hope, MN 55428
990000010: 20 of 24; Rev A; Rev Date
8/26/15
33
34
QQ (4) Small Slide
Petit Toboggan
Tobogán Pequeño
QQ (4)
Small Slide
Petit Toboggan
Tobogán Pequeño
QQ (4)
QQ
(4)
