Salus Quantum SQ610 User manual

IX 2019

2
Introduction
The SQ610 Quantum is a ZigBee temperature controller for wireless control of iT600 series devices, such as the
KL08RF wiring centre, mini TRV head, RX10RF boiler control module.
In order to control SQ610 over the Internet or via the SALUS Smart Home mobile app (ONLINE mode), it
must be installed together with the UGE600 Internet gateway (sold separately). From the application level, it
is possible to pair SQ610 with other system elements, e.g. Smart Plug SPE600, Smart Relay SR600 or window/
door sensor OS600/SW600.
SQ610 can be used locally without an Internet connection (OFFLINE mode), however, it’s communication with
other devices must be done using the CO10RF coordinator (sold separately).
UseinaccordancetonationalandEUregulations.Usethedeviceasintended,keepingit in dry condition.Productfor
indoor use only. Installation must be carried out by a qualied person in accordance to national and EU regulations.
Disconnect your equipment before cleaning it with a dry cloth.
Product Compliance
Safety Information
This product complies with the essential requirements and other relevant provisions of Directives 2014/30/ EU,
2014/35/EU, 2014/53/EU and 2011/65/EU. The full text of the EU Declaration of Conformity is available at the
following internet address: www.saluslegal.com.
Package Content:
1) SQ610 QuantumThermostat
2) Mounting screws
3) Manual instruction
THERMOSTAT SQ610 Quantum can work without Universal Gateway or CO10RF Coordinator as a standalone device.
Full manual in PDF format is available at www.salus-controls.eu site.

3
Polski
Русский
Český English
Before you start: Wiring diagram:
Symbols explanation:
S - volt-free contact
T - temperature sensor
L, N - 230V AC pover supply
COM, NO -Voltage free output
S1,S2 Terminals:
- air or oor temperature sensor
- external volt-free contact to connect any ON/
OFF switch or occupancy sensor (Hotel card)
Mounting: to mount thermostat you can use included
accessories (mounting screws). Remove plate from
the back to mount it to the wall. After that just put
thermostat on the plate.
Please note:
The ideal position to thermostat mounting is about 1,5m
under oor level far from heating or cooling sources.
Thermostat can’t be exposed to sunlight or any extreme
conditions like for example draft.
COM
SQ610
NO L
L
230V~,50Hz
S1 S2
N
N
T
S
MM
150 cm
min 20 cm
Select correct thermostat location
AC 230V

4
1. Menu/Settings description + Clock
2. AM/PM
3. Temperature unit
4. Heating indicator (icon is animating when
there is heating demand)
5. Cooling indicator (icon is animating when
there is cooling demand)
6. RF Connection indicator
7. Internet connection indicator
8. Occupancy sensor (hotel card)
9. Key lock function
10. Standby mode icon
11. Current Temperature / Setpoint Temperature
12. Holiday mode
13. Temporary override mode
14. Settings icon
15. External / Floor temp sensor indicator
16. Schedule program number
17. Schedule mode icon
18. Day indicator/ SET information
19. Current Humidity value
2
8
9
10111214
19
18
17
16
15
1
3
4
5
6
7
13
LCD Icon Description

5
Polski English
Русский
Český
Buttons Description
1) Menu button / Return button.
2) In the MAIN SCREEN: Press and hold for 3 sec to change the thermostat operating mode
(Schedule mode / Permanent mode /Temporary override mode).
3) In the SETTINGS SCREEN: Press and hold for 3 sec to go back without saving the changes.
4) In the PAIRING SCREEN (in SYSTEM TYPE Menu): Press and hold for 3 sec to see other
pairing options.
+
In the MAIN SCREEN - press and hold these buttons together for 3 seconds to LOCK / UNLOCK
the Thermostat keys).
“Up”Button (Increase parameter value/moving on the menu in‘UP’direction)
„Down”Button (Decrease parameter value/moving on the menu in‘DOWN’direction)
1)“OK /Tick”Button (Conrm parameter value / Go to the next menu / Save settings)
2) In the MAIN SCREEN: Press and hold for 3 seconds to enter Standby mode
3) In the SETTINGS SCREEN: Press and hold for 3 sec to go back to the MAIN SCREEN & SAVE all the changes.
Button Function

6
COMPATIBILTY WITH OTHER SALUS CONTROLS DEVICES
QuantumThermostat can work in ONLINE or OFFLINE mode. *
At rst step you need to decide in which mode your thermostat will work.
ONLINE MODE OFFLINE MODE
Universal Gateway is
CONNECTED TO THE INTERNET
You can congure and use all your
devices in the Smart Home App
Download the Smart Home
App on your iOS or Android
device for remote access to your
SALUSequipment. SALUS
Smart Home
CO10RF Coordinator - You can use
standard ZigBee network coordinator
toinstallanduseyourdevices.
Universal Gateway is NOT
CONNECTED TO THE INTERNET
You can use your devices locally
without the SmartHome App.
Gateway works in this mode as
standard ZigBee coordinator.
Compatibile devices:
KL08RF
Wiring Centre for 8-zone
underoor heating (UFH).
TRV
(Thermostatic
Radiator Valve)
with wireless
communication.
RX10RF
receiver
SR600*
Smart Relay SPE600*
Smart Plug
OR
SQ610 Quantum Thermostat can work without coordinators
(ONLINE/OFFLINE MODE) as a standalone device with the wires use.
*Only with Online Mode
GET IT ON
Download on the
Please note:

7
Polski English
Русский
Český
First power up sequence
To power on the Thermostat you
have to connect it to the 230V power
then...
For easier installation, please make sure you have already added other devices to your ZigBee network, such as
Underoor Heating Control Box (KL08RF) or Radiator heads (TRV’s) etc.
Please note:
Now, choose your language by
„” or „ ”buttons. Conrm
your language by button.
...display will showall icons... ...then thermostat will display
the software version.
2
1
4
3
5
Thermostat work as a standalone device
for pump, boiler, receivers etc. That is, you
candirectly connect thermostatto selected
device without any network system. You
canadditlateranytime.
YES - ONLINE, OFFLINE MODE.
NO - STANDALONE.
You can congure your thermostat
with universal gateway or CO10RF
coordinator.That is, add it to the Salus
Smart Home system.

8

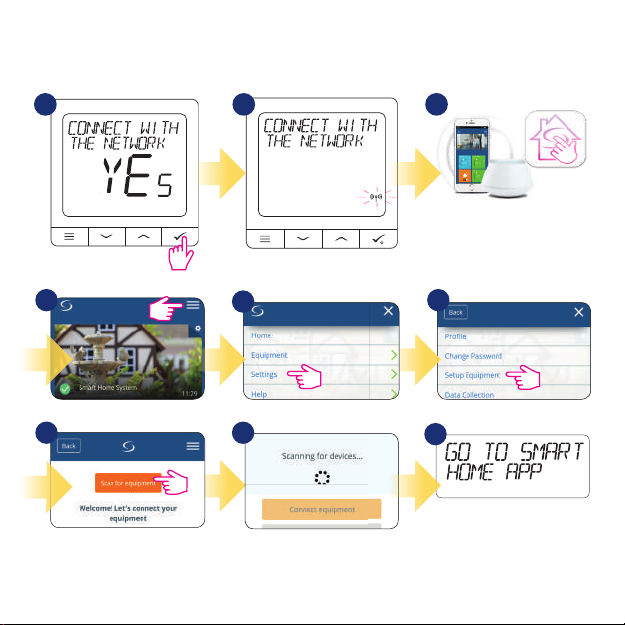

Installation in ONLINE mode
AfterLanguageselection followbelowstepstoadd your device to theSmartHome app andpair with otherdevices:
2
87
6
1
SALUS
SmartHome
Go to SALUS Smart Home app
3
Once your thermostat is added to
the app you will see above screen
on the LCD.
9
45

9
Русский
Český Polski English
14
Name this equipment
SQ610 Thermostat
Connect equipment
Finish
3
After that thermostat will show
mainscreen.Congratulations!
You succesfully congured
SQ610QuantumThermostat.
15
11 12
13
10

10
Installation in OFFLINE mode
123
Open the ZigBee network
456
Select system type: UNDERFLOOR,
press button to conrm
Using and buttons select the Control
Box number (press PAIR button on the Control
Boxto see its address number).Press button
to conrm
Use or buttons to select
the zone number and press
button to conrm.
8
7
Now you can pair your thermostat
with additional zones. Select one
more zone or nish the pairing
process by button.
OR
5 sek.
5 sek.
9
Close the ZigBee network
OR
5 cek.
5 cek.
Pairing with Wiring Centre / Control Box (Installthe Wiring Centre / Control Box accordingto the
instructions includedwithproduct)
3
3

11
Русский
Český Polski English
7
54
3
6
Open the ZigBee network
Select system type:
RADIATORS
Now hold antenna button for 10
sec. on all TRV’s which you want
to pair with yourTermostat.
Pairing with TRV radiator head (Install the TRV accordingtotheinstructionsincludedwith
product)
On the LCD you will see the number of
pairedTRV’s. Once all TRV’s are paired - press
button to nish the pairing process.
OR
5 cek.
5 cek.
10sec
12
98
Close the ZigBee network
OR
5 cek.
5 cek.
You can pair up to 6 TRV’s with
1 Thermostat. All TRV’s have
to within the same room with
Thermostat.
3
3

12
Wired device
Thermostat SQ610 Quantum can work without Universal Gateway or CO10RF Coordinator as a standalone device.
Please note:
Wiring diagram for volt-free connection (e.g. boiler control):
1
2Wiring diagram for 230VAC connections:
N
L
L
N
AC 230V
S1
S2
BOILER CONNECTIO
N
N L
S1
S2
L
N
AC 230V
COM NO
COM NO *
MAX 3(1)A
S

13
Русский
Český Polski English
Please note:
3Wiring diagram for control box connection:
N L
N
1-8 Zones
SLL
S1
S2
L
N
AC 230V
Power
NO
N L
COM
Legend:
Boiler connection * - Boiler’s contacts
for ON/OFF thermostat (according to the
boiler’s instructions)
Pump
Boiler
Valve actuator
Heating mat
KL08NSB
Self-acting SQ610 Quantum Thermostat without application support can be easily added to the
Smart Home app anytime. All settings made before adding to the application are automatically
copied to the Smart Home app.
S

14
SQ610 Full menu structure
Schedule settings
User settings
Admin settings
Language
TIME/DATE
HOLIDAY MODE
THERMOSTAT CALIBRATION
SHOW/HIDE DISPLAY HUMIDITY
SHOW/HIDE DISPLAY FLOOR
STANDBYTEMP SETPOINT
HEAT/COOL
RESET USER SETTINGS
ENGLISH
DANISH
POLISH
...
DISABLE
MO-FR+SA-SU
MO-SU
SINGLE DAYS
Main menu
TEMPERATURE SCALE
DISPLAY TEMPERATURE RESOLUTION
1.
HEAT CONTROL ALGORITHM
2.
COOL CONTROL ALGORITHM
S1/S2 INPUT
3.
MINIMUM SETPOINT
MAXIMUM SETPOINT
VALVE PROTECTION
4.
INTERNAL RELAY (NO / NC)
5.
MINIMUMTURN OFF TIME
6.
OPTIMISATION FEATURE
7.
COMFORTWARM FLOOR
8.
PIN CODE
DEVICE INFORMATION
9.
CONNECTWITH GATEWAY
FACTORY RESET
10.*

15
Русский
Český Polski English
Short description of some selected functions
(all functions are described in the full version of the SQ610 manual):
1. DISPLAY TEMP RESOLUTION: This function determines the resolution of the displayed
temperature ( 0.5°C or 0.1°C ).
2. CONTROL ALGORITHM: This function denes how to control the room temperature. Available
optionsare:ITLCfor UnderoorHeating/Radiators/Electrical Heating (that’s advancedalgorithmfor
precise maintenance of room temperature), hysteresis +/-0.5°C or +/-0.25°C, THB Actuator (option
recommended for systems withTHB auto balancing actuators).
3. S1/S2 INPUT: A oor sensor, an external temperature sensor or an occupancy sensor can be
connected to the S1/S2 input of SQ610RF. Additionally, by connecting a NO type of ON/OFF voltage-
freecontact,you can use this inputasaOneTouchrulestrigger(programmedin the SalusSmart Home
app) or as a Heat/Cool changeover.
4. VALVE PROTECTION: This function activates all actuators once a week for 5 minutes (in summer,
this function helps to prevent the actuators stuck).
6. MIN TURN OFF TIME: Minimum switch-o time (thermostat will not send the signal for
heating/cooling more often than specied in this parameter).
7. OPTIMISATION FEATURE: Optimum Start and Optimum Stop functions are energy saving feature
that makes thermostat most cost eective (in combination with ITLC control algorithm).
9. DEVICE INFORMATION: In this menu user can check: Software Version, RF range value, Paired
devices or also user can activate Identication mode.
*10.FACTORY RESET: Hereyoucan RESET yourdeviceto factory settings. After successfull reset
device will be removed from ZigBee network and you will need to add / pair your device again.
8. COMFORT WARM FLOOR: This function helps to keep the oor warm, even if the room is warm
enough and there is no need to turn on the heating. User can select 3 levels of warm oor feature.
Please note it is not an economy feature, as your heating system may be ON even if there is no heating
demand from the room thermostat. It is COMFORT feature which keeps your oor warm all the time.
5. INTERNAL RELAY (COM/NO): Internal relay activation or deactivation with COM/NO outputs use. Default
is enable.

16
Wprowadzenie:
Używać zgodnie z regulacjami obowiązującymi w danym kraju oraz na terenie UE. Urządzenie należy używać
zgodnie z przeznaczeniem, utrzymując je w suchym otoczeniu. Produkt wyłącznie do użytku wewnątrz budynków.
Instalacja musi zostać przeprowadzona przez wykwalikowaną osobę, zgodnie z zasadami obowiązującymi w
danym kraju oraz na terenie UE.
SQ610 Quantum jest pomieszczeniowym regulatorem temperatury opartym o technologię ZigBee, służącym do
bezprzewodowego sterowania urządzeniami z serii iT600 takimi jak: listwa sterująca KL08RF, mini głowica TRV,
moduł sterujący kotłem RX10RF.
Aby regulator miał możliwość sterowania przez Internet lub za pomocą aplikacji mobilnej SALUS Smart Home
(tryb ONLINE), należy podłączyć go z bramką internetową UGE600 (sprzedawana osobno). Z poziomu aplikacji
istnieje możliwość parowania go z innymi elementami systemu np.: Smart Plug SPE600, Smart Relay SR600 czy
czujnik otwarcia okna (drzwi) OS600 / SW600.
Można także używać regulatora lokalnie bez połączenia z Internetem (tryb OFFLINE), jednak należy pamiętać,
że jego komunikacja z innymi urządzeniami musi odbywać się za pośrednictwem jednostki koordynującej CO10RF
(sprzedawana osobno).
SQ610 QUANTUM może pracować jako samodzielny regulator podłączony przewodowo do odbiornika (bez
współpracy z bramką internetową UGE600 lub koordynatorem CO10RF).
Zgodność produktu
Pełna wersja instrukcji w formacie PDF znajduje się na stronie internetowej www.salus-controls.com
Bezpieczeństwo
Dyrektywy UE: 2014/30/EU, 2014/35/EU, 2014/53/EU i 2011/65/EU.
Pełne informacje dostępne są na stronie internetowej www.saluslegal.com
Zawartość opakowania:
1) Regulator SQ610 Quantum
2) Śrubki montażowe
3) Instrukcja

17
Polski
Русский
Český English
Zanim zaczniesz: Schemat podłączenia
Wyjaśnienie symboliki:
S – styk beznapięciowy
T – czujnik temperatury np. FS300
L, N - zasilanie 230V
COM, NO - wyjścia beznapięciowe
Wejścia S1,S2:
- czujnik temperatury powietrza lub podłogi,
- styk zewnętrzny beznapięciowy (ON/OFF) lub
czujnik obecności (np. karta hotelowa).
Montaż: do montażu regulatora użyj akcesoriów
dołączonych do zestawu (śrubki montażowe). Zdejmij
tylną płytkę z regulatora w celu zamontowania jej na
ścianę. Następnie nałóż poprawnie regulator na płytkę.
Uwaga:
Idealnapozycjado montażu regulatoraSQ610 wynosi
ok. 1,5 m nad poziomem podłoża, z dala od wszelkich
źródeł ciepła lub chłodu. Nie zaleca się montować
regulatora na ścianie zewnętrznej, w przeciągu lub
w miejscu, gdzie będzie narażony na bezpośrednie
działanie promieni słonecznych.
COM
SQ610
NO L
L
230V~,50Hz
S1 S2
N
N
T
S
MM
150 cm
min 20 cm
Wybierz właściwą lokalizację regulatora
AC 230V

18
1. Opis Menu / Ustawień + Zegar
2. Tryb Zegara AM/PM
3. Jednostka temperatury
4. Wskaźnik ogrzewania (animacja ikony
oznacza, że działa tryb ogrzewania)
5. Wskaźnik chłodzenia (animacja ikony
oznacza, że działa tryb chłodzenia)
6. Wskaźnik połączenia RF (z koordynatorem)
7. Wskaźnik połączenia z internetem
8. Czujnik obecności (karta hotelowa)
9. Funkcja blokady przycisków
10. Ikona trybu Standby
11. AktualnaTemperatura / Zadana Temperatura
12. Tryb Wakacyjny
13. Tryb tymczasowego nadpisania
14. Ikona ustawień
15. Dodatkowy czujnik temperatury
16. Numer programu harmonogramu
17. Ikona aktywnego harmonogramu
18. Wskaźnik dni tygodnia
19. Wskaźnik wilgotności
2
8
9
10111214
19
18
17
16
15
1
3
4
5
6
7
13
Opis ikon wyświetlacza

19
Polski
Русский
Český English
Opis Przycisków
1) Przycisk Menu / Przycisk Powrotu.
2) Na GŁÓWNYM EKRANIE: Naciśnij i przytrzymaj przez 3 sekundy aby zmienić tryb pracy termostatu
(Tryb Harmonogramu / Tryb Ręczny / Tryb tymczasowego nadpisania).
3) Na EKRANIE USTAWIEŃ: Naciśnij i przytrzymaj przez 3 sekundy aby wyjść z ustawień bez
zapisywania zmian.
4) Na EKRANIE PAROWANIA (w trakcie instalacji regulatora i wyboru TYPU SYSTEMU) przytrzymanie
klawisza przez 3 sekundy spowoduje odsłonięcie ustawień rozszerzonych (instalacja z RX10RF)
+
Na GŁÓWNYM EKRANIE - naciśnij i przytrzymaj te przyciski jednocześnie przez 3 sekundy
aby ZABLOKOWAĆ / ODBLOKOWAĆ klawisze regulatora.
Przycisk“W GÓRĘ”(Podwyższa wartości parametrów / poruszanie się po menu“W GÓRĘ”)
Przycisk“W DÓŁ”(Obniża wartości parametrów / poruszanie się po menu“W DÓŁ”)
1) Przycisk“OK”(Potwierdź wartość parametrów / Przejdź do następnego menu / Zapisz
ustawienia).
2) Na GŁÓWNYM EKRANIE: Naciśnij i przytrzymaj przez 3 sekundy aby wejść w tryb Standby.
3) Na EKRANIE USTAWIEŃ: Naciśnij i przytrzymaj przez 3 sekundy, aby przejść do EKRANU GŁÓWNEGO
z zapisaniem wszystkich zmian w ustawieniach.
Przycisk Funkcja

20
KOMPATYBILNOŚĆ Z INNYMI URZĄDZENIAMI SALUS CONTROLS
Regulator SQ610 Quantum może pracować w trybie ONLINE lub OFFLINE.
W pierwszej kolejności należy zdecydować, w którym trybie będzie pracował.
TRYB ONLINE TRYB OFFLINE
Uniwersalna Bramka UGE600
jest POŁĄCZONA Z INTERNETEM
Można kongurować i korzystać
ze wszystkich urządzeń przez
aplikacjęSmartHome
Pobierz aplikację Smart Home
na swoje urządzenie z iOS
lub z Androidem aby uzyskać
dostęp do zdalnego sterowania
urządzeniamiSALUS.
SALUS
Smart Home
CO10RF Koordynator - to element
pozwalający na pracę urządzeń
bezprzewodowych w trybie Oine i jest
niezbędny do utworzenia sieci ZigBee. Nie
ma możliwości podłączenia Internetu przy
użyciukoordynatoraCO10RF.
UniwersalnaBramka UGE600 NIE
JEST PODŁĄCZONA DO INTERNETU
Można korzystać ze swoich urządzeń w
sieci lokalnej bez aplikacji SmartHome.
Bramka działa jako standardowy
koordynator sieci ZigBee.
Kompatybilne urządzenia:
KL08RF- 8-strefowa Listwa
Sterująca dla ogrzewania
podłogowego (UFH).
TRV
Inteligentna głowica
termostatyczna
RX10RF
Moduł sterujący
źródłem ciepła
SR600*
Inteligentny
Przekaźnik
SPE600*
Inteligentna
Wtyczka
LUB
SQ610 QUANTUM może pracować jako samodzielny regulator podłączony przewodowo do
odbiornika (bez współpracy z bramką internetową UGE600 lub koordynatorem CO10RF)
*Tylko w trybie Online
GET IT ON
Download on the
Uwaga:
