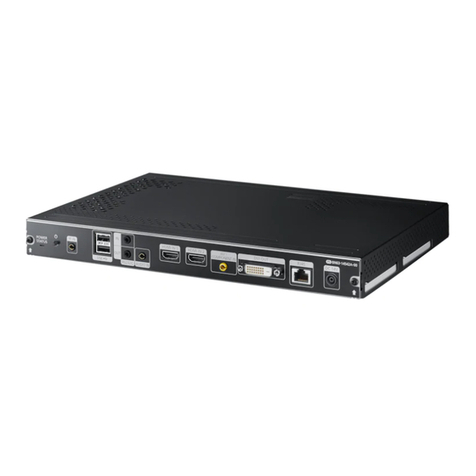

Samsung SBB-SS08E User manual

SBB-SS08E
Quick Setup Guide
-The colour and the appearance may differ depending on the product, and the specifications are subject to change without prior notice to
improve the performance.
-Download the user manual from the website for further details.
http://www.samsung.com/displaysolutions
BN68-07567L-01
Checking the Components
(1) Quick Setup Guide (2) Warranty card (Not available in some locations) (3) Regulatory guide (4) Power cord
(5) Batteries (Not available in some locations) (6) Remote Control (7) HDMI-DVI cable (8) DC power adapter (9) External IR cable
(10) Velcro (11) Rubber (x 2) (12) Screw (M4 L8) (x 5) (13) Screw (M4 L8 B-Type) (x 4)
Contact the vendor where you purchased the product if any components are missing.
Components may differ in different locations.
Troubleshooting Guide
Issues Solutions
The screen keeps switching on and off. Check the cable connection between the product and PC, and ensure the connection is secure.
No Cable Connected is displayed on the
screen.
Check that the product is connected correctly with a cable.
Check that the device connected to the product is powered on.
Specifications
Model Name SBB-SS08E
Dimensions
(W x H x D)
With Holder 321.6 x 203.4 x 35.1 mm
Without Holder 312.4 x 194.2 x 32.4 mm
Weight 1.3 kg
Synchronization Horizontal Frequency 30 – 90 kHz
Vertical Frequency 24 – 75 Hz
Resolution Optimum Resolution 1920 x 1080 @ 60 Hz
Maximum Resolution 1920 x 1080 @ 60 Hz
Power Supply
AC 100 to 240 VAC (+/- 10%), 60 / 50 Hz ± 3 Hz
Refer to the label at the back of the product as the standard voltage can vary in different countries.
Environmental
considerations
Operating
Temperature : 0 °C - 40 °C (32 °F - 104 °F) / Humidity : 10% – 80%, non-condensing
Storage Temperature : -20 °C - 45 °C (-4 °F - 113 °F) / Humidity : 5% – 95%, non-condensing
Supported models UDE-A, UDE-B, UDE-C
-This is a class A product. In a domestic environment this product may cause radio interference in which case the user may be required to
take adequate measures.
-For information on Samsung’s environmental commitments and product-specific regulatory obligations, e.g. REACH, WEEE, Batteries, visit
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Contact SAMSUNG WORLD WIDE
Web site: http://www.samsung.com

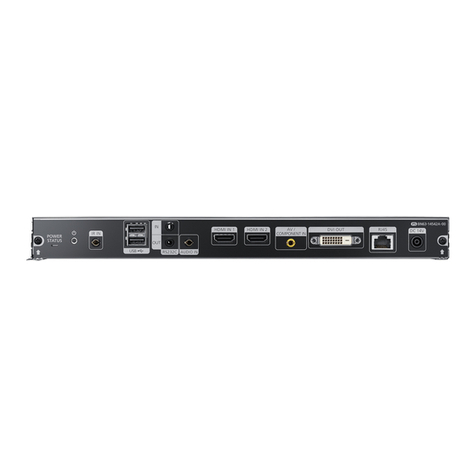

Connecting and Using a Source Device
Connecting to a PC
Connecting the LAN Cable
-Use Cat7(*STP Type) cable for the connection.
*Shielded Twist Pair.
Connecting to a Video Device Connecting to MDC
For details on how to use the MDC programme, refer to Help after installing the programme.
The MDC programme is available on the website.
Area Customer Care Centre
AUSTRIA
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
BELGIUM 02-201-24-18
BOSNIA 055 233 999
BULGARIA *3000 Цена в мрежата
0800 111 31, Безплатна телефонна линия
CROATIA 072 726 786
CYPRUS 8009 4000 only from landline, toll free
CZECH 800 - SAMSUNG (800-726786)
Samsung Electronics Czech and Slovak, s.r.o.V Parku 2343/14, 148 00 - Praha 4
DENMARK 70 70 19 70
ESTONIA 800-7267
FINLAND 030-6227 515
FRANCE 01 48 63 00 00
Area Customer Care Centre
GERMANY
06196 9340275
GREECE 80111-SAMSUNG (80111 726 7864) only from land line
([phone] from mobile and land line
HUNGARY 0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
IRELAND (EIRE) 0818 717100
ITALIA 800-SAMSUNG (800.7267864)
LATVIA 8000-7267
LITHUANIA 8-800-77777
LUXEMBURG 261 03 710
MONTENEGRO 020 405 888
NETHERLANDS 088 90 90 100
NORWAY 815 56480
Area Customer Care Centre
POLAND
801-172-678* lub [phone]*
Dedykowana infolinia do obsługi zapytań dotyczących telefonów
komórkowych: 801-672-678* lub [phone]*
* (koszt połączenia według taryfy operatora)
PORTUGAL 808 20 7267
ROMANIA *8000 (apel in retea)
08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT
SERBIA 011 321 6899
SLOVAKIA 0800 - SAMSUNG (0800-726 786)
SLOVENIA 080 697 267 (brezplačna številka)
SPAIN 0034902172678
SWEDEN 0771 726 786
SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)
TURKEY 444 77 11
UK 0330 SAMSUNG (7267864)
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks
or registered trademarks of HDMI Licensing LLC in the United States and other countries.
123
A
B
456
Attaching the Signage Player Box
Check the correct attachment area for the Signage Player Box on the back of the display device.
Uncover the Signage Player Box. Uncover the area where the Signage Player
Box will be attached on the back of the
display device.
Push the Signage Player Box in the arrow’s
direction, then fix the Box using screws.
The Signage Player Box should be installed
as shown.
Use the HDMI-DVI cable to connect the
Signage Player Box to the display device.
Use the supplied velcro to fix the adapter to
either area
A
or
B
on the display device.

| Български
Кратко ръководство за
инсталиране
-Цветът и обликът могат да се различават в зависимост от
продукта, а спецификациите подлежат на промяна без
предизвестие с оглед подобряване на работата.
-Изтеглете Ръководството за потребителя от уебсайта за
допълнителна информация.
Проверка на компонентите
(1) Кратко ръководство за инсталиране (2) Гаранционна карта (не се
предлага на някои места) (3) Регулаторно ръководство (4) Захранващ
кабел (5) Батерии (не се предлага на някои места) (6) Дистанционно
управление (7) HDMI-DVI кабел (8) Кабел за DC адаптер
(9) Външен IR кабел (10) Велкро лента (11) Гума (x 2)
(12) Винт (M4 L8) (x 5) (13) Винт (M4 L8 тип B) (x 4)
Свържете се с продавача, от който сте закупили продукта, ако откриете
липсващи компоненти.
Възможно е компонентите да са различни за различните региони.
Поставяне на кутията на плейъра Signage
Проверете точното място за поставяне на кутията на плейъра Signage
на задната страна на устройството с дисплей.
1Освободете кутията на плейъра Signage.
2Освободете пространството, където кутията на плейъра
Signage ще бъде поставена, на задната страна на
устройството с дисплей.
3Натиснете кутията на плейъра Signage по посока на
стрелката, след това фиксирайте кутията, като използвате
винтове.
4Кутията на плейъра Signage трябва да се монтира, както е
показано.
5Използвайте HDMI-DVI кабела, за да свържете кутията на
плейъра Signage към устройството с дисплей.
6Използвайте доставената велкро лента, за да закрепите
адаптера или към зона
A
, или към Bвърху устройството с
дисплей.
Свързване и използване на външно
устройство
Вижте описанията на предходната страница.
-За връзката използвайте кабел Cat 7 (тип *STP).
*Екранирана усукана двойка.
Свързване към MDC
За подробности относно използването на програмата MDC, след
инсталирането й направете справка в Help (Помощ).
Програмата MDC можете да намерите на уеб сайта.
Ръководство за отстраняване на неизправности
Проблеми Решения
Екранът непрекъснато се
включва и изключва.
Проверете кабелната връзка между
продукта и компютъра и се уверете, се
връзката е сигурна.
На екрана се показва No
Cable Connected.
Проверете дали продуктът текущо е
свързан с кабел.
Проверете дали устройството, свързано
към продукта е включено.
-Това е продукт от клас А. В битова среда този продукт може да
причини радиосмущения и в този случай може да се изисква от
потребителя да вземе адекватни мерки.
-За информация относно ангажимента към околната среда
и специфичните за продукта регулаторни задължения на
Samsung, например директивите REACH, WEEE, директивата за
батериите, посетете http://www.samsung.com/uk/aboutsamsung/
samsungelectronics/corporatecitizenship/data_corner.html
| Hrvatski
Kratki vodič za postavljanje
-Boja i izgled mogu se razlikovati ovisno o proizvodu, a specifikacije
su podložne promjeni radi poboljšanja performansi bez prethodne
obavijesti.
-Dodatne informacije nalaze se u korisničkom priručniku koji možete
preuzeti s web-mjesta.
Provjera komponenti
(1) Kratki vodič za postavljanje (2) Kartica Jamstvo (Nije dostupno na nek im
lokacijama) (3) Priručnik s regulatornim podacima (4) Kabel za napajanje (5)
Baterije (Nije dostupno na nekim lokacijama) (6) Daljinski upravljač
(7) HDMI-DVI kabel (8) DC adapter za napajanje (9) Vanjski kabel IR
(10) Samoljepljiva traka (11) Guma (x 2) (12) Vijak (M4 L8) (x 5)
(13) Vijak (tip B M4 L8) (x 4)
Ako neke komponente nedostaju, obratite se dobavljaču kod kojeg ste
kupili proizvod.
Komponente se mogu razlikovati na različitim lokacijama.
Postavljanje kućišta uređaja za reprodukciju
Signage
Provjerite kako se točno postavlja kućište uređaja za reprodukciju Signage
na stražnji dio uređaja za prikazivanje.
1Skinite kućište uređaja za reprodukciju Signage.
2Očistite područje gdje će se kućište uređaja za reprodukciju
Signage pričvrstiti za stražnji dio uređaja za prikazivanje.
3Gurnite kućište uređaja za reprodukciju Signage u smjeru strelica
i zatim ga pričvrstite vijcima.
4Kućište uređaja za reprodukciju Signage treba stajati kako je
prikazano na slici.
5Upotrijebite kabel HDMI-DVI kako biste povezali kućište uređaja
za reprodukciju Signage s uređajem za prikazivanje.
6Upotrijebite isporučenu samoljepljivu traku kako biste pričvrstili
prilagodnik na obje strane
A
ili Bna uređaj za prikazivanje.
Priključivanje i korištenje uređaja koji je izvor
signala
Pročitajte opise na prethodnoj stranici.
-Za vezu koristite kabel kategorije 7 (vrste STP*).
*Oklopljene upredene parice.
Povezivanje s MDC-om
Informacije o korištenju MDC programa potražite u datotekama pomoći
nakon instalacije programa.
MDC program dostupan je na web-mjestu.
Vodič za rješavanje problema
Problemi Rješenja
Zaslon se neprestano
uključuje i isključuje.
Provjerite kabel koji povezuje proizvod i
računalo kako biste ustanovili je li dobro
priključen.
No Cable Connected se
prikazuje na zaslonu.
Provjerite je li proizvod pravilno povezan
pomoću kabela.
Provjerite je li uređaj povezan s
proizvodom uključen.
-Ovo je proizvod razreda A. U unutrašnjem okruženju ovaj proizvod
može uzrokovati radijsku interferenciju koju će korisnik morati
ukloniti poduzimanjem odgovarajućih mjera.
-Informacije o Samsungovom zalaganju za zaštitu okoliša i poštivanje
regulatornih obaveza kojima podliježu pojedini proizvodi, npr.
REACH, WEEE, baterije, pronađite na mrežnom mjestu
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
| Čeština
Příručka pro rychlou instalaci
-Barva a vzhled se mohou lišit podle výrobku. Specifikace mohou být
změněny bez předchozího upozornění za účelem zlepšení výkonu
výrobku.
-Další podrobnosti naleznete v uživatelské příručce, kterou si můžete
stáhnout z webu.
Kontrola příslušenství
(1) Příručka pro rychlou instalaci (2) Záruční list (Vněkterých zemích není
kdispozici) (3) Bezpečnostní pokyny a standardy (4) Napájecí šňůra
(5) Baterie (Vněkterých zemích není kdispozici) (6) Dálkový ovladač
(7) Kabel HDMI-DVI (8) Adaptér napájení stejnosměrným proudem
(9) Externí kabel IR (10) Suchý zip (11) Pryž (x 2) (12) Šroub (M4 L8) (x 5)
(13) Šroub (M4 L8 typ B) (x 4)
Vpřípadě chybějícího příslušenství se obraťte na prodejce.
Dodávané součásti se mohou lišit podle oblasti.
Připojení herní konzole Signage
Zkontrolujte správnou oblast zapojení herní konzole Signage na zadní
straně zobrazovacího zařízení.
1Odhalte herní konzoli Signage.
2Na zadní straně zobrazovacího zařízení odhalte oblast, kde bude
herní konzole Signage připojena.
3Zatlačte herní konzoli Signage ve směru šipky a zajistěte ji
pomocí šroubů.
4Herní konzoli Signage nainstalujte podle nákresu.
5Pro připojení herní konzole Signage k zobrazovacímu zařízení
použijte kabel HDMI-DVI.
6K upevnění adaptéru na libovolné místo
A
či Bna zobrazovací
zařízení použijte suchý zip.
Připojení a používání vstupních zařízení
Podrobnosti naleznete v popisu na předchozí stránce.
-Pro připojení použijte kabel Cat 7 (typ STP*).
*Stíněná kroucená dvojlinka.
Připojení kaplikaci MDC
Podrobnosti otom, jak používat program MDC, naleznete vnápovědě po
dokončení instalace programu.
Program MDC je dostupný na webu.
Průvodce odstraňováním potíží
Problémy Řešení
Obrazovka se stále zapíná a
vypíná.
Zkontrolujte propojení výrobku a počítače
kabelem a ujistěte se, že je kabel řádně
připojen.
Na obrazovce se zobrazuje
zpráva Není připojen
žádný kabel.
Zkontrolujte, zda je výrobek řádně připojen
kabelem.
Zkontrolujte, zda je připojené zařízení
zapnuté.
-Jedná se o produkt třídy A. Vdomácím prostředí může tento
produkt způsobovat vysokofrekvenční rušení a vtakovém případě
musí uživatel podniknout odpovídající opatření.
-Informace o závazcích společnosti Samsung vůči životnímu
prostředí a regulačních povinnostech vztahujících se na produkt,
např. REACH, WEEE, baterie, naleznete na webu
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
| Dansk
Hurtig opsætningsvejledning
-Farven og udseendet kan – afhængigt af produktet – være
anderledes, og specifikationerne kan ændres uden forudgående
varsel for at forbedre ydelsen.
-Download brugervejledningen fra hjemmesiden for yderligere
detaljer.
Kontrol med komponenterne
(1) Hurtig opsætningsvejledning (2) Garantikort (ikke til rådighed visse
steder) (3) Lovgivningsmæssig vejledning (4) Strømkabel (5) Batterier (ikke
til rådighed visse steder) (6) Fjernbetjening (7) HDMI-DVI-kabel
(8) Strømsadapter (9) Eksternt IR-kabel (10) Velcro (11) Gummi (x 2)
(12) Skruer (M4 L8) (x 5) (13) Skruer (M4 L8 B-Type) (x 4)
Kontakt forhandleren, hvor du købte produktet, hvis der mangler nogle
komponenter.
Komponenter kan variere på forskellige geografiske steder.
Tilslutning af Signage-afspilningsboksen
Kontroller det korrekte tilslutningsområde for Signage-afspilningsboksen
på bagsiden af skærmenheden.
1Fritlæg Signage-afspilningsboksen.
2Fritlæg det område, hvor Signage-afspilningsboksen tilsluttes på
bagsiden af skærmenheden.
3Skub Signage-afspilningsboksen i pilens retning, og fastgør
derefter boksen med skruerne.
4Signage-afspilningsboksen bør monteres som anvist.
5Anvend HDMI-DVI-kablet til at slutte Signage-afspilningsboksen
til skærmenheden.
6Brug den medfølgende velcro til at fastgøre adapteren til enten
område
A
eller Bpå skærmenheden.
Tilslutning og brug af en kildeenhed
Der henvises til beskrivelserne på forrige side.
-Foretag tilslutningen ved hjælp af et Cat 7-kabel (*STP-typen).
*Afskærmet, parsnoet kabel.
Tilslutning til MDC
Du kan finde oplysninger om brugen af MDC-programmet i hjælpen, når
du har installeret programmet.
MDC-programmet findes på webstedet.
Problemløsningsvejledning
Problemer Løsninger
Skærmen bliver ved med at
tænde og slukke.
Kontroller kabelforbindelsen mellem
produktet og pc'en, og sørg for, at
tilslutningen er sikker.
No Cable Connected vises
på skærmen.
Kontroller, at produktet er tilsluttet korrekt
med et kabel.
Kontroller, at den enhed, der er sluttet til
produktet, er tændt.
-Dette er et produkt i klasse A. I et hjemligt miljø kan dette produkt
muligvis forårsage radiointerferens, hvilket betyder, at brugeren
bliver nødt til at tage de fornødne forholdsregler.
-Du kan finde oplysninger om Samsungs miljømæssige forpligtelser
og produktspecifikke lovmæssige forpligtelser, f.eks. REACH,
WEEE, batterier, ved at besøge http://www.samsung.com/uk/
aboutsamsung/samsungelectronics/corporatecitizenship/data_
corner.html
| Nederlands
Beknopte installatiehandleiding
-De kleur en het uiterlijk kunnen afwijken, afhankelijk van het
product. Ook kunnen de specificaties zonder voorafgaand bericht
worden gewijzigd om de prestaties te verbeteren.
-Download de gebruikershandleiding van de website voor meer
details.
De componenten controleren
(1) Beknopte installatiehandleiding (2) Garantiekaart (Niet overal
beschikbaar) (3) Voorschriften (4) Netsnoer (5) Batterijen (Niet overal
beschikbaar) (6) Afstandsbediening (7) HDMI-DVI-kabel
(8) DC-voedingsadapter (9) Externe IR-kabel (10) Klittenband
(11) Elastiekjes (x 2) (12) Schroef (M4 L8) (x 5)
(13) Schroef (M4 L8 B-Type) (x 4)
Indien er componenten ontbreken, neemt u contact op met de leverancier
waar u het product hebt gekocht.
De componenten kunnen verschillen, afhankelijk van de locatie.
De Signage-speler bevestigen
Kijk achter op het weergaveapparaat waar u de Signage-speler moet
bevestigen.
1Maak de Signage-speler klaar voor gebruik.
2Maak achter op het weergaveapparaat het gebied klaar waar de
Signage-speler moet worden gemonteerd.
3Duw de Signage-speler in de richting van de pijl en zet de speler
vast met de schroeven.
4De Signage-speler moet worden geïnstalleerd zoals getoond.
5Gebruik de HDMI-DVI-kabel om de Signage-speler aan te sluiten
op het weergaveapparaat.
6Gebruik de meegeleverde klittenband om de adapter te
bevestigen in gebied
A
of Bop het weergaveapparaat.
Een bronapparaat aansluiten en gebruiken
Raadpleeg de beschrijvingen op de vorige pagina.
-Gebruik voor de verbinding een kabel van categorie 7 (STP*).
*Shielded Twisted Pair.
Verbinden met MDC
Raadpleeg Help na installatie van het MDC-programma, als u meer
informatie wilt over het gebruik van het programma.
Het MDC-programma is beschikbaar op de website.
Problemen oplossen
Problemen Oplossingen
Het scherm wordt constant
in- en uitgeschakeld.
Controleer de kabelverbinding tussen
de het product en de computer en zorg
ervoor dat de kabels goed zijn bevestigd.
No Cable Connected
wordt weergegeven op het
scherm.
Controleer of het product goed is
verbonden met een kabel.
Controleer of het apparaat dat op het
product is aangesloten, is ingeschakeld.
-Dit is een product van klasse A. In een huiselijke omgeving kan
dit product radio-interferentie veroorzaken, waarbij de gebruiker
mogelijk passende maatregelen moet treffen.
-Meer informatie over het ecologisch engagement van Samsung
en productspecifieke voorschriften, bv. REACH, WEEE, batterijen,
vindt u op http://www.samsung.com/uk/aboutsamsung/
samsungelectronics/corporatecitizenship/data_corner.html
| Eesti keel
Kiirjuhend
-Värv ja välimus võivad tootest olenevalt varieeruda, samuti võidakse
tehnilisi andmeid jõudluse parandamise eesmärgil eelneva
etteteatamiseta muuta.
-Lisateabe saamiseks laadige kodulehelt alla kasutusjuhend.
Komponentide kontrollimine
(1) Kiirjuhend (2) Garantiikaart (Pole saadaval osades piirkondades)
(3) Normatiivne juhend (4) Toitejuhe (5) Patareid (Pole saadaval osades
piirkondades) (6) Kaugjuhtimine (7) HDMI-DVI-kaabel (8) Alalisvooluadapter
(9) Väline IR-kaabel (10) Takjapael (11) Kumm (x 2) (12) Kruvi (M4 L8) (x 5)
(13) Kruvi (M4 L8, B-tüüp) (x 4)
Kui mõni komponent on puudu, võtke ühendust edasimüüjaga, kellelt
toote ostsite.
Komponendid võivad erinevates asukohtades erineda.
Signage'i mängijakasti ühendamine
Kontrollige kuvaseadme tagaosas Signage'i mängijakasti õiget ühendusala.
1Vabastage Signage'i mängijakast.
2Vabastage ala, kuhu Signage'i mängijakast kuvaseadme tagaosas
ühendatakse.
3Lükake Signage'i mängijakasti noolega näidatud suunas, seejärel
kinnitage see kruvidega.
4Signage'i mängijakast tuleb paigaldada, nagu on näidatud.
5Kasutage HDMI-DVI-i kaablit, et ühendada Signage'i mängijakast
kuvaseadmega.
6Kinnitage adapter kaasasoleva takjapaela abil kuvaseadme alale
A
või B.
Allikaseadme ühendamine ja kasutamine
Vaadake eelmisel lehel olevaid kirjeldusi.
-Kasutage ühendamiseks kaablit Cat 7 (*STP-tüüpi).
*Shielded Twist Pair – varjestatud keerdpaarjuhe.
Ühenduse loomine rakendusega MDC
Lisateavet MDC programmi kasutamise kohta saate vaadata pärast
programmi installimist jaotisest Spikker.
MDC programm on saadaval veebisaidil.
Tõrkeotsingu juhend
Probleemid Lahendused
Ekraan lülitub korduvalt
sisse ja välja.
Kontrollige toote ja arvuti vahelise kaabli
ühendust ja veenduge, et ühendus on
kindel.
Ekraanil kuvatakse teade
No Cable Connected.
Kontrollige, kas toode on kaabliga
korralikult ühendatud.
Kontrollige, kas tootega ühendatud seade
on sisse lülitatud.
-See on A-klassi toode. Koduses keskkonnas võib see toode
põhjustada raadiohäireid, mille korral võib kasutajal olla vaja
sobivaid meetmeid rakendada.
-Teabe saamiseks Samsungi keskkonnaga seotud panuse ja
tootepõhiste regulatiivsete kohustuste, nagu REACH, WEEE ja
akud, kohta külastage aadressi http://www.samsung.com/uk/
aboutsamsung/samsungelectronics/corporatecitizenship/data_
corner.html
| Suomi
Pika-asetusopas
-Tuotteiden väri ja ulkoasu saattavat vaihdella ja teknisiä tietoja
voidaan laitteen toiminnan parantamiseksi muuttaa ilman
ennakkoilmoitusta.
-Saat lisätietoja lataamalla käyttöoppaan sivustosta.
Osien tarkistaminen
(1) Pika-asetusopas (2) Takuukortti (Ei saatavilla joillain alueilla)
(3) Säädösopas (4) Virtajohto (5) Paristot (Ei saatavilla joillain alueilla)
(6) Kaukosäädin (7) HDMI-DVI-kaapeli (8) Verkkolaite
(9) Ulkoinen IR-kaapeli (10) Tarranauha (11) Kumi (x 2)
(12) Ruuvi (M4 L8) (x 5) (13) Ruuvi (M4 L8, tyyppi B) (x 4)
Jos pakkauksesta puuttuu jokin osa, ota yhteyttä siihen jälleenmyyjään, jolta
ostit laitteen.
Osat voivat olla erilaisia eri alueilla.
Signage-toistosovittimen kiinnittäminen
Tarkista oikea kiinnitysalue Signage-toistosovitinta varten näyttölaitteen
takaosasta.
1Ota Signage-toistosovitin esiin.
2Paljasta alue, johon Signage-toistosovitin kiinnitetään
näyttölaitteen takaosaan.
3Työnnä Signage-toistosovitinta nuolen suuntaisesti ja kiinnitä
sovitin sitten ruuveilla.
4Signage-toistosovitin tulee asentaa kuvassa esitetyllä tavalla.
5Liitä HDMI-DVI-kaapelilla Signage-toistosovitin näyttölaitteeseen.
6Kiinnitä sovitin tarranauhalla alueelle
A
tai Bnäyttölaitteessa.
Lähdelaitteen kytkeminen ja käyttö
Lue edellisellä sivulla olevat kuvaukset.
-Käytä kytkennässä Cat 7 (*STP) -kaapelia.
*Shielded Twist Pair (suojattu, kierretty parikaapeli).
Yhteyden muodostaminen MDC:hen
Lisätietoja MDC-ohjelman käytöstä saat Ohjeesta ohjelman asentamisen
jälkeen.
MDC-ohjelma on saatavilla sivustosta.
Vianmääritysopas
Ongelmat Ratkaisut
Näyttö menee itsestään
päälle ja pois päältä.
Tarkista laitteen ja tietokoneen välisen
johdon kytkentä ja varmista, että johto on
kytketty tiukasti paikoilleen.
Kaapelia ei ole kytketty
näkyy näytöllä.
Tarkista, onko laitteen johto kytketty oikein.
Tarkista, että laitteeseen kytketyn toisen
laitteen virta on päällä.
-Tämä on luokan A tuote. Tämä tuote saattaa aiheuttaa
radiohäiriöitä asuinympäristöissä, jolloin käyttäjä saattaa joutua
tekemään korjaavia toimia.
-Tietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista
oikeudellisista velvoitteista, kuten REACH, WEEE ja akut, on
osoitteessa http://www.samsung.com/uk/aboutsamsung/
samsungelectronics/corporatecitizenship/data_corner.html
| Français
Guide de configuration rapide
-La couleur et l'aspect du produit peuvent varier en fonction du
modèle, et ses spécifications peuvent être modifiées sans préavis
pour des raisons d'amélioration des performances.
-Téléchargez le manuel utilisateur du siteWeb pour obtenir plus de
détails.
Vérification des composants
(1) Guide de configuration rapide (2) Carte de garantie (Non disponible
dans certains pays) (3) Guide réglementaire (4) Cordon d'alimentation
(5) Batteries (Non disponible dans certains pays) (6) Télécommande
(7) Câble HDMI-DVI (8) Adaptateur CC (9) Câble IR externe (10) Velcro
(11) Caoutchouc (x 2) (12) Vis (M4 L8) (x 5) (13) Vis (M4 L8Type B) (x 4)
S'il manque le moindre composant, contactez le revendeur auprès duquel
vous avez acheté le produit.
Les composants peuvent être différents suivant la région.
Fixation de la console Signage
Identifiez la zone de fixation correcte de la console Signage à l’arrière du
périphérique d’affichage.
1Découvrez la console Signage.
2Découvrez la zone où la console Signage sera fixée à l’arrière du
périphérique d’affichage.
3Poussez la console Signage dans le sens de la flèche, puis fixez la
console à l’aide des vis.
4La console Signage doit être installée comme indiqué.
5Utilisez le câble HDMI-DVI pour connecter la console Signage au
périphérique d’affichage.
6Utilisez le velcro fourni pour fixer l'adaptateur sur la zone
A
ou
Bdu périphérique d'affichage.
Connexion et utilisation d'un périphérique
source
Reportez-vous aux descriptions de la page précédente.
-Utilisez le câble Cat 7(type *STP) pour la connexion.
*Câble blindé à paire torsadée.
Connexion à MDC
Pour obtenir des détails sur la manière d'utiliser le programme MDC,
reportez-vous à l'Aide après avoir installé le programme.
Le programme MDC est disponible sur le site Web.
Guide de dépannage
Problèmes Solutions
L'écran s'allume et s'éteint
continuellement.
Vérifiez que le câble est connecté
correctement entre l'appareil et
l'ordinateur.
Aucun câble connecté
s'affiche à l'écran.
Vérifiez que l'appareil est connecté
correctement à l'aide d'un câble.
Assurez-vous que le périphérique
connecté à l'appareil est sous tension.
-Ce produit est de classe A. Dans un environnement domestique,
ce produit peut provoquer des interférences radio, auquel cas
l’utilisateur sera amené à prendre des mesures appropriées.
-Pour toute information sur les engagements de Samsung en
faveur de la protection de l’environnement et sur les obligations
réglementaires adoptées, comme le règlement REACH, la directive
WEEE, les batteries, visitez la page http://www.samsung.com/uk/
aboutsamsung/samsungelectronics/corporatecitizenship/data_
corner.html
SBB-SSE_EU_QSG_BN68-07567L-01.indd 1 2017-05-15 오후 8:36:39

| Deutsch
Kurzanleitung zur Konfiguration
-Farbe und Aussehen des Geräts sind geräteabhängig, und
jederzeitige Änderungen der technischen Daten des Geräts zum
Zweck der Leistungssteigerung sind vorbehalten.
-Weitere Informationen finden Sie im Benutzerhandbuch, das Sie
von der Website herunterladen können.
Überprüfen des Lieferumfangs
(1) Kurzanleitung zur Konfiguration (2) Garantiekarte (nicht überall
verfügbar) (3) Erklärungen zur Einhaltung gesetzlicher Vorschriften
(4) Netzkabel (5) Batterien (nicht überall verfügbar) (6) Fernbedienung
(7) HDMI-DVI-Kabel (8) Netzteil (9) Externes IR-Kabel (10) Klettverschluss
(11) Gummifuß (x 2) (12) Schraube (M4 L8) (x 5)
(13) Schraube (M4 L8 Typ B) (x 4)
Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie
das Gerät gekauft haben.
Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.
Anschließen der Signage-Konsole
Prüfen Sie auf der Rückseite des Anzeigegeräts, wo die Signage-Konsole
angeschlossen werden muss.
1Legen Sie die Signage-Konsole frei.
2Legen Sie die Stelle auf der Rückseite des Anzeigegeräts frei, wo
die Signage-Konsole befestigt werden soll.
3Drücken Sie die Signage-Konsole in Pfeilrichtung und befestigen
Sie die Konsole mit Schrauben.
4Die Signage-Konsole sollte wie angezeigt installiert werden.
5Verwenden Sie das HDMI-DVI-Kabel, um die Signage-Konsole an
das Anzeigegerät anzuschließen.
6Verwenden Sie den mitgelieferten Klettverschluss, um den
Adapter am Bereich
A
oder Bam Anzeigegerät zu befestigen.
Anschließen und Verwenden eines externen
Geräts
Berücksichtigen Sie die Beschreibungen auf der vorherigen Seite.
-Verwenden Sie ein Cat7-Kabel (STP*-Typ) für die Verbindung.
* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair).
Verbinden mit MDC
Informationen zur Verwendung des Programms MDC finden Sie nach der
Installation in der Hilfe.
Das Programm MDC ist auf der Website erhältlich.
Handbuch zur Fehlerbehebung
Problem Lösungen
Der Bildschirm wird ständig
ein- und ausgeschaltet.
Überprüfen Sie die Kabelverbindung
zwischen dem Gerät und dem PC.
Keine Kabelverbindung
wird auf dem Bildschirm
angezeigt.
Überprüfen Sie, ob das Gerät korrekt über
ein Kabel angeschlossen ist.
Überprüfen Sie, ob das angeschlossene
Gerät eingeschaltet ist.
-Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung
kann dieses Produkt Funkstörungen verursachen. In solchen Fällen
obliegt es dem Nutzer, angemessene Maßnahmen zu ergreifen.
-Für Informationen zum Umweltengagement und
produktspezifischen regulatorischen Verpflichtungen von Samsung,
z. B. REACH, WEEE, Batterien, besuchen Sie http://www.samsung.
com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/
data_corner.html
| Ελληνικά
Οδηγός γρήγορης εγκατάστασης
-Το χρώμα και η εμφάνιση ενδέχεται να διαφέρουν ανάλογα
με το προϊόν και οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς
προειδοποίηση για λόγους βελτίωσης της απόδοσης.
-Πραγματοποιήστε λήψη του εγχειριδίου χρήσης από την τοποθεσία
web για περισσότερες λεπτομέρειες.
Έλεγχος των μερών
(1) Οδηγός γρήγορης εγκατάστασης (2) Κάρτα εγγύησης (Δεν διατίθεται σε
ορισμένες περιοχές) (3) Οδηγός κανονισμών (4) Καλώδιο ρεύματος
(5) Μπαταρίες (Δεν διατίθεται σε ορισμένες περιοχές) (6)Τηλεχειριστήριο
(7) Καλώδιο HDMI-DVI (8) Τροφοδοτικό DC (9) Εξωτερικό καλώδιο IR
(10) Ταινία Velcro (11) Καουτσούκ (x 2) (12) Βίδα (M4 L8) (x 5)
(13) Βίδα (M4 L8 Τύπου Β) (x 4)
Επικοινωνήστε με το κατάστημα από όπου αγοράσατε το προϊόν εάν
λείπουν κάποια μέρη.
Τα μέρη ενδέχεται να διαφέρουν σε διαφορετικές περιοχές.
Σύνδεση της συσκευής αναπαραγωγής Signage
Ελέγξτε τη σωστή περιοχή σύνδεσης της συσκευής αναπαραγωγής Signage
στο πίσω μέρος της συσκευής προβολής.
1Αφαιρέστε το κάλυμμα από τη συσκευή αναπαραγωγής Signage.
2Αφαιρέστε τα καλύμματα από την περιοχή όπου θα συνδεθεί η
συσκευή αναπαραγωγής Signage στο πίσω μέρος της συσκευής
προβολής.
3Σπρώξτε τη συσκευή αναπαραγωγής Signage στη φορά του
βέλους και έπειτα βιδώστε τις βίδες της συσκευής.
4Η συσκευή αναπαραγωγής Signage πρέπει να τοποθετηθεί όπως
εικονίζεται.
5Χρησιμοποιήστε το καλώδιο HDMI-DVI για να συνδέσετε τη
συσκευή αναπαραγωγής Signage στη συσκευή προβολής.
6Χρησιμοποιήστε την παρεχόμενη ταινία velcro για να
στερεώσετε τον προσαρμογέα σε μία από τις δύο περιοχές
A
ή
στο Bστη συσκευή προβολής.
Σύνδεση και χρήση μιας συσκευής πηγής
Ανατρέξτε στις περιγραφές που θα βρείτε στην προηγούμενη σελίδα.
-Για τη σύνδεση, χρησιμοποιήστε καλώδιο κατηγορίας 7 (Cat 7)
(*τύπου STP).
*Συνεστραμμένο ζεύγος καλωδίων.
Σύνδεση στο MDC
Για λεπτομέρειες σχετικά με τη χρήση του προγράμματος MDC, ανατρέξτε
στη Βοήθεια μετά την εγκατάσταση του προγράμματος.
Το πρόγραμμα MDC είναι διαθέσιμο στην τοποθεσία web.
Οδηγός αντιμετώπισης προβλημάτων
Προβλήματα Λύσεις
Η οθόνη εξακολουθεί
να ενεργοποιείται και να
απενεργοποιείται.
Ελέγξτε τη σύνδεση καλωδίου μεταξύ
του προϊόντος και του υπολογιστή και
βεβαιωθείτε ότι η σύνδεση είναι ασφαλής.
Εμφανίζεται το μήνυμα Δεν
έχει συνδεθεί καλώδιο
στην οθόνη.
Βεβαιωθείτε ότι το προϊόν έχει συνδεθεί
σωστά με καλώδιο.
Βεβαιωθείτε ότι η συσκευή που έχει
συνδεθεί στο προϊόν είναι ενεργοποιημένη.
-Αυτό το προϊόν εμπίπτει στην κατηγορία προϊόντων κλάσης Α.
Σε οικιακές συνθήκες αυτό το προϊόν ενδέχεται να προκαλέσει
ραδιοπαρεμβολές, και σε αυτήν την περίπτωση ο χρήστης
ενδέχεται να χρειαστεί να λάβει πρόσθετα μέτρα.
-Για πληροφορίες σχετικά με τις περιβαλλοντικές δεσμεύσεις της
Samsung και τις κανονιστικές υποχρεώσεις που αφορούν το προϊόν,
π.χ. REACH, WEEE, μπαταρίες, επισκεφθείτε τη διεύθυνση
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
| Magyar
Gyors telepítési útmutató
-A termék színe és kialakítása a típustól függően eltérhet, és a termék
műszaki jellemzői a teljesítmény javítása céljából előzetes értesítés
nélkül megváltozhatnak.
-További információért töltse le a felhasználói kézikönyvet a
weboldalról.
Az alkatrészek meglétének ellenőrzése
(1) Gyors telepítési útmutató (2) Garanciakártya (Nem mindenhol érhető el)
(3) Szabályozó útmutató (4) Tápkábel (5)
Elemek (Nem mindenhol érhető el)
(6) Távirányító (7) HDMI-DVI-kábel (8) DC hálózati adapter (9) Külső IR kábel
(10) Tépőzár (11) Gumi (x 2) (12) Csavar (M4 L8) (x 5)
(13) Csavar (M4 L8 B típus) (x 4)
Ha bármelyik alkatrész hiányzik, forduljon a forgalmazóhoz.
Az alkatrészek térségenként eltérhetnek.
A Signage Lejátszó Doboz csatlakoztatása
Ellenőrizze a Signage Lejátszó Doboz helyes csatlakoztatási területét a
kijelzőeszköz hátoldalán.
1Tegye szabaddá a Signage Lejátszó Dobozt.
2Tegye szabaddá a kijelzőeszköz hátoldalán levő területet,
amelyhez a Signage Lejátszó Doboz csatlakoztatva lesz.
3Tolja a Signage Lejátszó Dobozt a nyíl irányában, majd rögzítse a
Dobozt csavarokkal.
4A Signage Lejátszó Doboz telepítését az alábbiak szerint kell
elvégezni.
5Használja a HDMI-DVI kábelt a Signage Lejátszó Doboz és a
kijelzőeszköz csatlakoztatásához.
6A mellékelt tépőzár használatával erősítse az adaptert a
kijelzőeszköz
A
vagy Bterületére.
Forráseszköz csatlakoztatása és használata
Lásd a leírásokat az előző oldalon.
-A csatlakoztatáshoz Cat 7(*STP típusú) kábelt használjon.
*Árnyékolt sodrott kábel.
Csatlakoztatás MDC-hez
Az MDC program használatának részleteit a Súgóban találja, a program
telepítését követően.
Az MDC program a honlapon érhető el.
Hibaelhárítási útmutató
Problémák Megoldások
A képernyő felváltva be- és
kikapcsol.
Ellenőrizze a készülék és a számítógép
közötti kábeles kapcsolatot, és győződjön
meg arról, hogy a csatlakoztatás stabil.
A képernyőn a Nincs
csatlakoztatva kábel
üzenet látható.
Győződjön meg arról, hogy a készülék
megfelelően van csatlakoztatva a kábellel.
Ellenőrizze, hogy be van-e kapcsolva a
kijelzőhöz csatlakoztatott eszköz.
-Ez egy A osztályú készülék. Lakossági környezetben a készülék
rádióinterferenciát okozhat, ez esetben szükség lehet a felhasználó
által tett megfelelő intézkedésekre.
-A Samsung környezetvédelmi elkötelezettségeivel és
termékspecifikus szabályozási követelményekkel kapcsolatos
információkért, például REACH, WEEE és elemek, látogasson el a
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html weboldalra.
| Italiano
Guida di installazione rapida
-Il colore e l’aspetto possono variare a seconda del prodotto, inoltre
le specifiche sono soggette a modifica senza preavviso allo scopo di
migliorare le prestazioni del prodotto.
-Per ulteriori dettagli, è possibile scaricare il manuale utente dal sito
Web.
Verifica dei componenti
(1) Guida di installazione rapida (2) Garanzia (Non disponibile in alcuni
paesi) (3) Guida alle normative vigenti (4) Cavo di alimentazione
(5) Batterie (Non disponibile in alcuni paesi) (6) Telecomando
(7) Cavo HDMI-DVI (8) Adattatore di corrente CC (9) Cavo IR esterno
(10) Velcro (11) Gomma (x 2) (12) Vite (M4 L8) (x 5)
(13) Vite (M4 L8 tipo B) (x 4)
Se alcuni componenti risultassero mancanti, rivolgersi al punto vendita
presso il quale è stato acquistato il prodotto.
I componenti possono variare in base alla località.
Montaggio del box di riproduzione Signage
Verificare l'area di montaggio corretta per il box di riproduzione Signage
nella parte posteriore del dispositivo di visualizzazione.
1Rimuovere il box di riproduzione Signage.
2Rimuovere l'area in cui il box di riproduzione Signage verrà
montato nella parte posteriore del dispositivo di visualizzazione.
3Spingere il box di riproduzione Signage nella direzione indicata
dalle frecce, quindi fissare il box mediante le viti.
4Il box di riproduzione Signage dovrebbe essere installato come
mostrato.
5Utilizzare il cavo HDMI-DVI per collegare il box di riproduzione
Signage al dispositivo di visualizzazione.
6Utilizzare il velcro fornito per fissare l'adattatore all'area
A
o B
sul dispositivo di visualizzazione.
Connessione e uso di un dispositivo sorgente
Fare riferimento alle descrizioni riportate alla pagina precedente.
-Utilizzare il cavo Cat 7 (tipo *STP) per la connessione.
*Shielded Twist Pair, doppino ritorto schermato.
Collegamento a MDC
Per i dettagli su come utilizzare il programma MDC, consultare la guida
dopo aver installato il programma.
Il programma MDC è disponibile sul sito Web.
Guida alla risoluzione dei problemi
Problemi Soluzioni
Lo schermo si accende e si
spegne.
Controllare la connessione del cavo
tra il prodotto e il PC e verificare che il
collegamento sia sicuro.
Sullo schermo viene
visualizzato Nessun cavo
connesso.
Verificare che il prodotto sia collegato
correttamente mediante cavo.
Verificare che il dispositivo collegato al
prodotto sia acceso.
-Questo è un prodotto di classe A. Nell’ambito di un ambiente
domestico potrebbe generare interferenze radio, rendendo
necessario per l’utente adottare misure adeguate.
-Per informazioni sugli impegni ambientali assunti da Samsung
e gli obblighi normativi specifici del prodotto, ad es. REACH,
WEEE, batterie, visitare la pagina http://www.samsung.com/uk/
aboutsamsung/samsungelectronics/corporatecitizenship/data_
corner.html
| Latviešu
Ātrās uzstādīšanas pamācība
-Krāsa un izskats var atšķirties atkarībā no izstrādājuma. Lai uzlabotu
izstrādājuma veiktspēju, tā specifikācijas var tikt mainītas bez
iepriekšējā brīdinājuma.
-Lai iegūtu papildinformāciju, lejupielādējiet lietošanas rokasgrāmatu
no tīmekļa vietnes.
Sastāvdaļu pārbaude
(1) Ātrās uzstādīšanas pamācība (2) Garantijas karte (nav pieejams dažās
atrašanās vietās) (3) Normatīvā dokumentācija (4) Strāvas vads (5) Baterijas
(nav pieejams dažās atrašanās vietās) (6) Tālvadības pults
(7) HDMI-DVI kabelis (8) Līdzstrāvas adapteris (9) Ārējais IR kabelis
(10) Liplente (11) Gumijas paliktņi (x 2) (12) Skrūve (M4 L8) (x 5)
(13) Skrūve (M4 L8 B tips) (x 4)
Ja kāda no izstrādājuma sastāvdaļām trūkst, sazinieties ar tā pārdevēju.
Dažādās atrašanās vietās sastāvdaļas var atšķirties.
Signage atskaņotāja ierīces pievienošana
Displeja ierīces aizmugurē atrodiet pareizo vietu, kur jāpievieno Signage
atskaņotāja ierīce.
1Sagatavojiet Signage atskaņotāja ierīci.
2Sagatavojiet vietu displeja ierīces aizmugurē, kur pievienosit
Signage atskaņotāja ierīci.
3Stumiet Signage atskaņotāja ierīci bultiņu norādītajā virzienā un
pēc tam nostipriniet to ar skrūvēm.
4Uzstādītā veidā Signage atskaņotāja ierīcei būtu jāizskatās, kā
parādīts attēlā.
5Izmantojiet HDMI-DVI kabeli, lai savienotu Signage atskaņotāja
ierīci ar displeja ierīci.
6Izmantojiet komplektācijā iekļauto liplenti, lai piestiprinātu
adapteri pie displeja
A
vai Bzonas.
Avota ierīces pievienošana un izmantošana
Skatiet aprakstus iepriekšējā lappusē.
-Savienojuma izveidei izmantojiet Cat 7 (*STP tipa) kabeli.
*Ekranēts vītais pāris.
Savienojuma izveide ar MDC
Plašāku informāciju par programmas MDC lietošanu skatiet sadaļā Palīdzība
pēc programmas instalēšanas.
Programma MDC ir pieejama tīmekļa vietnē.
Problēmu novēršanas rokasgrāmata
Problēmas Risinājumi
Ekrāns nepārtraukti
ieslēdzas un izslēdzas.
Pārbaudiet kabeļa savienojumu starp
izstrādājumu un datoru un pārliecinieties,
ka tas ir rūpīgi pievienots.
Ekrānā tiek parādīts
paziņojums No Cable
Connected.
Pārbaudiet, vai izstrādājumam pareizi
pievienots kabelis.
Pārbaudiet, vai izstrādājumam pievienotā
ierīce ir ieslēgta.
-Šis ir A klases izstrādājums. Mājas apstākļos šis izstrādājums var
izraisīt radiosakaru traucējumus, tādā gadījumā lietotājam var būt
nepieciešams veikt atbilstošas darbības.
-Papildinformāciju par Samsung vides aizsardzības pasākumiem
un izstrādājumam raksturīgajiem normatīvajiem pienākumiem,
piemēram, REACH, WEEE, akumulatoriem, apmeklējiet vietni
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
| Lietuvių kalba
Greitos sąrankos vadovas
-Atsižvelgiant į gaminį, spalva ir išvaizda gali skirtis, siekiant pagerinti
gaminio veikimo efektyvumą specifikacijos gali būti keičiamos be
išankstinio įspėjimo.
-Jei reikia daugiau informacijos, iš svetainės atsisiųskite naudotojo
vadovą.
Sudedamųjų dalių tikrinimas
(1) Greitos sąrankos vadovas (2) Garantijos kortelė (Neprieinama kai kuriose
vietovėse) (3) Nustatymų vadovas (4) Maitinimo laidas
(5) Baterijos (Neprieinama kai kuriose vietovėse) (6) Nuotolinio valdymo
pultas (7) HDMI-DVI laidas (8) Nuolatinės srovės adapteris
(9) Išorinis IR laidas (10)„Velcro“ (11) Guma (x 2) (12) Varžtas (M4 L8) (x 5)
(13) Varžtas (M4 L8 B tipo) (x 4)
Jeigu trūksta sudedamųjų dalių, kreipkitės į pardavėją, iš kurio įsigijote šį
gaminį.
Sudedamosios dalys skirtinguose regionuose gali būti skirtingos.
Signage grotuvo dėžutės prijungimas
Tinkama Signage grotuvo dėžutės pritvirtinimo vieta nurodyta ant peržiūros
įrenginio nugarėlės.
1Atidenkite Signage grotuvo dėžutę.
2Peržiūros įrenginio nugarėlėje atidenkite vietą, kurioje bus
tvirtinama Signage grotuvo dėžutė.
3Paspauskite Signage grotuvo dėžutę rodyklės nurodyta kryptimi
ir pritvirtinkite dėžutę varžteliais.
4Signage grotuvo dėžutė turi būti montuojama taip, kaip
parodyta.
5HDMI-DVI laidu prijunkite Signage grotuvo dėžutę prie peržiūros
įrenginio.
6Naudodami pridedamą„Velcro“ pritvirtinkite adapterį prie
peržiūros įrenginio vienoje iš nurodytų
A
arba Bvietų.
Šaltinio įrenginio prijungimas ir naudojimas
Žr. ankstesniame puslapyje pateikiamus aprašymus.
-Jungčiai naudokite„Cat 7“ (*STP tipo) laidą.
*Izoliuotas, pintas, dviejų gijų.
Prisijungimas prie MDC
Įdiegę programą, išsamesnės informacijos apie MDC programos naudojimą
rasite žinyne.
MDC programą rasite svetainėje.
Gedimų nustatymo ir šalinimo instrukcija
Problemos Sprendimai
Ekranas vis įsijungia ir
išsijungia.
Patikrinkite laidą, kuriuo gaminys prijungtas
prie kompiuterio, ir įsitikinkite, kad jis gerai
pritvirtintas.
Ekrane parodoma No Cable
Connected.
Patikrinkite, ar gaminys tinkamai prijungtas
laidu.
Patikrinkite, ar įjungtas įrenginio, kuris
prijungtas prie gaminio, maitinimas.
-Tai yra A klasės gaminys. Buitinėje aplinkoje šis gaminys gali sukelti
radijo dažnių trukdžius, todėl naudotojui gali tekti imtis atitinkamų
priemonių.
-Daugiau informacijos apie„Samsung“ aplinkos apsaugos
įsipareigojimus ir gaminio specifikacijų reikalavimus, pvz., REACH,
WEEE, baterijas, rasite apsilankę adresu http://www.samsung.com/
uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_
corner.html
| Norsk
Hurtigoppsettveiledning
-Fargen og utseendet kan variere avhengig av produktet, og
spesifikasjonene kan endres uten forvarsel for å forbedre ytelsen.
-Last ned brukerhåndboken fra nettstedet hvis du ønsker flere
opplysninger.
Kontrollere komponentene
(1) Hurtigoppsettveiledning (2) Garantikort (Ikke tilgjengelig enkelte steder)
(3) Veiledning om lover og forskrifter (4) Strømledning
(5) Batterier (Ikke tilgjengelig enkelte steder) (6) Fjernkontroll
(7) HDMI-DVI-kabel (8) Direktestrømsadapter (9) Ekstern IR-kabel
(10) Borrelås (11) Gummiputer (x 2) (12) Skrue (M4 L8) (x 5)
(13) Skrue (M4 L8 B-type) (x 4)
Kontakt leverandøren du kjøpte produktet av hvis det mangler noen
komponenter.
Komponenter kan variere på forskjellige steder.
Feste Signage Player Box
Kontroller det riktige området for festing av Signage Player Box på baksiden
av visningsenheten.
1Ta frem Signage Player Box.
2Finn området der Signage Player Box skal festes på baksiden av
visningsenheten.
3Skyv Signage Player Box i pilens retning og fest den med skruer.
4Signage Player Box skal festes som vist i illustrasjonen.
5Bruk HDMI-DVI-kabelen for å koble Signage Player Box til
visningsenheten.
6Bruk den medfølgende borrelåsen til å feste adapteren til
område
A
eller Bpå skjermenheten.
Koble til og bruke en kildeenhet
Se beskrivelsene på forrige side.
-Bruk en Cat 7-kabel (*STP-type) for tilkoblingen.
*Shielded Twisted Pair (skjermet TP-kabel).
Koble til MDC
Du finner opplysninger om hvordan du bruker MDC-programmet i hjelpen
etter at du har installert programmet.
MDC-programmet er tilgjengelig på nettstedet.
Feilsøkingsveiledning
Problemer Løsninger
Skjermen slår seg av og på.
Kontroller kabeltilkoblingen mellom
produktet og PC-en og kontroller at
forbindelsen er sikker.
No Cable Connected vises
på skjermen.
Kontroller at produktet er koblet riktig til
med en kabel.
Kontroller at enheten som er koblet til
produktet er slått på.
-Dette er et klasse A-produkt. I en privat husholdning kan dette
produktet forårsake radiointerferens. I slike tilfeller må brukeren
selv ta nødvendige forholdsregler.
-Du finner informasjon om Samsungs miljøengasjement og
produktspesifikke juridiske forpliktelser, blant annet REACH, WEEE og
bruk av batterier, på http://www.samsung.com/uk/aboutsamsung/
samsungelectronics/corporatecitizenship/data_corner.html
| Polski
Skrócona instrukcja konfiguracji
-Kolor i wygląd mogą się różnić w zależności od produktu. Jego
specyfikacja może bez wcześniejszego powiadomienia ulec zmianie
mającej na celu poprawę jakości pracy.
-Więcej informacji można uzyskać, pobierając instrukcję obsługi ze
strony internetowej.
Sprawdzanie zawartości
(1) Skrócona instrukcja konfiguracji (2) Karta gwarancyjna (Dostępna w
zależności od kraju) (3) Instrukcja montażu (4) Kabel zasilający (5) Baterie
(Dostępna w zależności od kraju) (6) Pilot (7) Kabel HDMI-DVI
(8) Adapter zasilania prądu stałego (9) Kabel zewnętrznego czujnika IR
(10) Rzep (11) Gumowa podkładka (x 2) (12) Śruba (M4 L8) (x 5)
(13) Śruba (M4 L8 typu B) (x 4)
Jeżeli brakuje jakichkolwiek elementów, skontaktuj się ze sprzedawcą
produktu.
Zawartość opakowania może się różnić w zależności od miejsca zakupu.
Mocowanie odtwarzacza Signage
Sprawdzić obszar mocowania odtwarzacza Signage na tylnej stronie
wyświetlacza.
1Zdjąć osłonę odtwarzacza Signage.
2Zdjąć osłonę obszaru na tylnej stronie wyświetlacza, w którym
będzie przymocowany odtwarzacz Signage.
3Pchnąć odtwarzacz Signage w kierunku wskazanym przez
strzałki, a następnie zamocować go za pomocą śrub.
4Odtwarzacz Signage należy zainstalować w pokazany sposób.
5Za pomocą kabla HDMI-DVI podłączyć odtwarzacz Signage do
wyświetlacza.
6Za pomocą dołączonego rzepa można przymocować adapter w
obszarze
A
lub Bwyświetlacza.
Podłączanie i korzystanie z urządzenia
źródłowego
Należy się zapoznać z opisami na poprzedniej stronie.
-Użyć kabla kategorii 7 (typu STP*).
*Shielded Twist Pair (skrętka ekranowana).
Ustanawianie połączenia z aplikacją MDC
Szczegółowe informacje na temat korzystania z programu MDC można
znaleźć w pomocy dostępnej po zainstalowaniu programu.
Program MDC jest dostępny na stronie internetowej.
Instrukcja rozwiązywania problemów
Problem Rozwiązanie
Ekran naprzemiennie
włącza się i wyłącza.
Sprawdź połączenie między urządzeniem
a komputerem i upewnij się, że zostało
wykonane poprawnie.
Na ekranie pojawia się
komunikat Nie podłączono
kabla.
Upewnij się, że urządzenie jest prawidłowo
podłączone kablem.
Sprawdź, czy urządzenie podłączone do
monitora jest włączone.
-To jest produkt klasy A. W środowisku domowym ten produkt
może powodować zakłócenia fal radiowych. W takim przypadku
może być wymagane podjęcie odpowiednich środków.
-Informacje na temat zobowiązań firmy Samsung w zakresie
ochrony środowiska oraz przestrzegania przepisów regulacyjnych
dotyczących produktów, np. rozporządzenia REACH, dyrektywy
WEEE oraz dyrektywy w sprawie baterii i akumulatorów,
można znaleźć pod adresem http://www.samsung.com/uk/
aboutsamsung/samsungelectronics/corporatecitizenship/data_
corner.html
| Português
Manual de configuração rápida
-A cor e o aspecto podem diferir consoante o produto e as
especificações estão sujeitas a alterações sem aviso prévio para
melhorar o desempenho.
-Transfira o manual do utilizador do website para obter mais
informações.
Verificação dos componentes
(1) Manual de configuração rápida (2) Cartão de garantia (não disponível
nalguns locais) (3) Guia de regulamentação (4) Cabo de alimentação
(5) Pilhas (não disponíveis nalguns locais) (6) Telecomando
(7) Cabo HDMI-DVI (8) Transformador de corrente CC (9) Cabo IR externo
(10) Fita de velcro (11) Borracha (x 2) (12) Parafuso (M4 L8) (x 5)
(13) Parafuso (M4 L8 Tipo B) (x 4)
Contacte o vendedor onde adquiriu o produto caso haja componentes em falta.
Os componentes podem variar em locais diferentes.
Fixar o leitor Signage
Identifique a área de fixação designada para o leitor Signage na parte
traseira do dispositivo de visualização.
1Retire a tampa do leitor Signage.
2Retire a tampa da área de fixação do leitor Signage na parte
traseira do dispositivo de visualização.
3Empurre o leitor Signage na direção das setas e fixe com
parafusos.
4O leitor Signage deve ficar instalado como se mostra na imagem.
5Utilize o cabo HDMI-DVI para ligar o leitor Signage ao dispositivo
de visualização.
6Utilize a fita de velcro fornecida para fixar o adaptador à área
A
ou Bno dispositivo de visualização.
Ligar e utilizar um dispositivo de entrada
Consulte as descrições na página anterior.
-Utilize um cabo Cat 7 (*tipo STP) para a ligação.
*Par trançado blindado.
Ligar ao MDC
Para obter detalhes sobre como usar o programa MDC, consulte a Ajuda
depois de instalar o programa.
O programa MDC está disponível no site.
Guia de resolução de problemas
Problemas Soluções
O ecrã está continuamente
a ligar e a desligar.
Verifique a ligação do cabo entre o
produto e o PC, e certifique-se de que a
ligação está bem efectuada.
A mensagem Nenhum
Cabo Ligado é exibida no
ecrã.
Verifique se o produto está ligado
correctamente com um cabo.
Verifique se o dispositivo ligado ao
produto está ligado.
-Este é um produto de classe A. Num ambiente doméstico, este
produto poderá provocar interferência radioelétrica. Caso tal
aconteça, o utilizador poderá ter de tomar medidas adequadas.
-Para obter informações sobre os compromissos ambientais da
Samsung e as obrigações regulamentares específicas do produto,
por exemplo, REACH, WEEE e pilhas, visite http://www.samsung.
com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/
data_corner.html
| Română
Ghid de configurare rapidă
-Culoarea şi aspectul pot fi diferite în funcţie de produs, iar
specificaţiile se pot schimba fără notificare prealabilă, pentru a
îmbunătăţi performanţa.
-Descărcați manualul de utilizare de pe site-ul web pentru mai multe
detalii.
Verificarea componentelor
(1) Ghid de configurare rapidă (2) Certificat de garanţie (Nu este disponibil
în unele ţări) (3) Ghid de reglementare (4) Cablu de alimentare
(5) Baterii (Nu este disponibil în unele ţări) (6) Telecomanda
(7) Cablu HDMI-DVI (8) Adaptor de alimentare c.c. (9) Cablu extern IR
(10) Bandă cu scai (11) Element de cauciuc (x 2) (12) Șurub (M4 L8) (x 5)
(13) Șurub (tip M4 L8 B) (x 4)
În cazul în care lipsesc componente, contactaţi furnizorul de la care aţi
achiziţionat produsul.
Componentele pot diferi în locaţii diferite.
Atașarea player box-ului Signage
Verificați zona de atașare corectă pentru player box-ul Signage în partea din
spate a dispozitivului de afișare.
1Descoperiți player box-ul Signage.
2Descoperiți zona în care va fi atașat player box-ul Signage din
partea posterioară a dispozitivului de afișare.
3Apăsați pe player box Signage în direcția săgeții, apoi fixați cutia
cu șuruburi.
4Player box-ul Signage ar trebui să fie instalat ca în imagine.
5Utilizați cablul HDMI-DVI pentru a conecta player box-ul Signage
la dispozitivul de afișare.
6Utilizați banda cu scai furnizată pentru a fixa adaptorul pe oricare
dintre zonele
A
sau Bde pe dispozitivul de afișare.
Conectarea şi utilizarea unui dispozitiv sursă
Consultați descrierile de la pagina anterioară.
-Utilizaţi un cablu Cat 7(*tip STP) pentru conexiune.
*Cablu izolat cu perechi torsadate.
Conectarea la MDC
Pentru detalii privind utilizarea programului MDC, consultați Ajutor după
instalarea programului.
Programul MDC este disponibil pe site-ul web.
Ghid de depanare
Probleme Soluţii
Ecranul se stinge şi se
aprinde continuu.
Verificaţi conectarea cablului dintre produs
şi PC şi asiguraţi-vă că este bine fixată.
No Cable Connected este
afişat pe ecran.
Verificaţi dacă produsul este conectat
corect cu un cablu.
Verificaţi dacă dispozitivul conectat la
produs este pornit.
-Acesta este un produs de clasa A. Într-un mediu domestic, acest
produs poate cauza interferențe radio, caz în care poate fi necesar
ca utilizatorul să ia măsurile adecvate.
-Pentru informații despre angajamentele Samsung privind mediul
și reglementările specifice produsului, de exemplu, REACH, WEEE,
Baterii, vizitați http://www.samsung.com/uk/aboutsamsung/
samsungelectronics/corporatecitizenship/data_corner.html
| Srpski
Vodič za brzo postavljanje
-Boja i izgled mogu da se razlikuju u zavisnosti od proizvoda, a
specifikacije podležu promenama bez prethodnog obaveštenja,
radi poboljšanja performansi.
-Dodatne informacije nalaze se u korisničkom priručniku koji možete
da preuzmete sa veb-sajta.
Provera komponenti
(1) Vodič za brzo postavljanje (2) Garancijska kartica (Nije dostupno na
nekim lokacijama) (3) Vodič kroz propise (4) Kabl za napajanje
(5) Baterije (Nije dostupno na nekim lokacijama) (6) Daljinski upravljač
(7) HDMI-DVI kabl (8) DC adapter za napajanje (9) Spoljni IR kabl
(10) Čičak-traka (11) Gumica (x 2) (12) Zavrtanj (M4 L8) (x 5)
(13) Zavrtanj (M4 L8 B-tip) (x 4)
Ako neka komponenta nedostaje, obratite se prodavcu kod koga ste kupili
ovaj proizvod.
Komponente mogu da se razlikuju u zavisnosti od lokacije.
Postavljanje Signage igračke kutije
Proverite ispravnu oblast za postavljanje za Signage igračku kutiju na
zadnjoj strani uređaja za prikazivanje.
1Otkrijte Signage igračku kutiju.
2Otkrijte oblast gde će se postaviti Signage igračka kutija na
zadnjoj strani uređaja za prikazivanje.
3Pritisnite Signage igračku kutiju u smeru strelice, a zatim
pričvrstite kutiju pomoću zavrtanja.
4Signage igračka kutija treba da se instalira kao što je prikazano.
5Koristite HDMI-DVI kabl da biste povezali Signage igračku kutiju
sa uređajem za prikazivanje.
6Koristite isporučenu čičak-traku da biste pričvrstili adapter za
oblast
A
ili Bna uređaju za prikazivanje.
Povezivanje i korišćenje izvornog uređaja
Pogledajte opise na prethodnoj stranici.
-Koristite Cat 7(*STP tip) kabl za vezu.
*Oklopljena upredena parica.
Povezivanje sa MDC-om
Za informacije o korišćenju programa MDC pogledajte Pomoć nakon
instaliranja programa.
Program MDC je dostupan na veb-sajtu.
Vodič za rešavanje problema
Problemi Rešenja
Ekran se neprestano
uključuje i isključuje.
Proverite kabl kojim je uređaj povezan sa
računarom i da li je kabl pravilno povezan.
Na ekranu će se prikazati
poruka No Cable
Connected.
Proverite da li je kabl pravilno priključen u
uređaj.
Proverite da li je uređaj koji je povezan sa
proizvodom uključen.
-Ovo je proizvod klase A. U kućnom okruženju ovaj proizvod može
da stvori radio-smetnje u kom slučaju će korisnik možda morati da
preduzme odgovarajuće mere.
-Informacije o posvećenosti kompanije Samsung zaštiti životne
sredine i obavezi poštovanja propisa koji se odnose na proizvode,
npr. REACH, WEEE, baterije, potražite na adresi http://www.samsung.
com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/
data_corner.html
| Slovenčina
Príručka rýchlym nastavením
-Farba a vzhľad sa môžu odlišovať v závislosti od konkrétneho
produktu a technické parametre podliehajú zmenám bez
predchádzajúceho upozornenia v záujme zvyšovania výkonu.
-Z webovej lokality si prevezmite používateľskú príručku, v ktorej
nájdete ďalšie podrobnosti.
Kontrola komponentov
(1) Príručka rýchlym nastavením (2) Záručný list (V niektorých lok alitách nie
je k dispozícii) (3) Príručka s uvedením predpisov (4) Napájací kábel
(5) Batérie (V niektorých lokalitách nie je k dispozícii) (6) Diaľkové ovládanie
(7) Kábel HDMI-DVI (8) Napájací adaptér jednosmerného prúdu
(9) Externý kábel IR (10) Suchý zips (11) Gumená podložka (x 2)
(12) Skrutka (M4 L8) (x 5) (13) Skrutka (M4 L8 typ B) (x 4)
Ak chýbajú niektoré komponenty, kontaktujte predajcu, u ktorého ste
produkt kúpili.
Komponenty sa môžu na rôznych miestach líšiť.
Pripevnenie jednotky prehrávača Signage
Skontrolujte správny priestor na pripevnenie jednotky prehrávača Signage
na zadnej strane zobrazovacieho zariadenia.
1Odkryte jednotku prehrávača Signage.
2Odkryte priestor, v ktorom bude jednotka prehrávača Signage
pripevnená na zadnej strane zobrazovacieho zariadenia.
3Zatlačte jednotku prehrávača Signage v smere šípky a potom ju
upevnite pomocou skrutiek.
4Jednotka prehrávača Signage má byť nainštalovaná podľa
nákresu.
5Kábel HDMI-DVI použite na pripojenie jednotky prehrávača
Signage k zobrazovaciemu zariadeniu.
6Pomocou dodaného suchého zipsu pripevnite adaptér do
oblasti
A
alebo Bna zobrazovacom zariadení.
Pripojenie a používanie zdrojového zariadenia
Pozrite si opisy na predchádzajúcej strane.
-Na pripojenie použite kábel Cat 7 (typ STP*).
*tienená krútená dvojlinka.
Pripojenie k systému MDC
Podrobnosti o používaní programu MDC nájdete v časti Help (Pomocník)
po nainštalovaní programu.
Program MDC je k dispozícii na webovej lokalite.
Sprievodca riešením problémov
Problémy Riešenia
Obrazovka sa neustále
zapína a vypína.
Skontrolujte káblové pripojenie medzi
produktom a počítačom a zabezpečte, aby
pripojenie bolo bezpečné.
Nie je pripojený žiadny
kábel sa zobrazuje na
obrazovke.
Skontrolujte, či je produkt správne
pripojený pomocou kábla.
Skontrolujte, či je zariadenie pripojené k
produktu zapnuté.
-Toto je produkt triedy A.V domácom prostredí môže tento produkt
spôsobovať rádiové rušenie, pričom v takom prípade môže byť zo
strany používateľa nutné prijať vhodné opatrenia.
-Informácie o environmentálnych záväzkoch spoločnosti Samsung
a regulačných povinnostiach týkajúcich sa konkrétnych produktov,
napríklad predpisov REACH, WEEE alebo batérií, nájdete na lokalite
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
| Slovenščina
Navodila za hitro namestitev
-Barva in videz se lahko razlikujeta glede na izdelek, specifikacije
pa se lahko spremenijo brez predhodnega obvestila z namenom
izboljšave delovanja.
-Za nadaljnje informacije s spletnega mesta prenesite uporabniški
priročnik.
Pregled komponent
(1) Navodila za hitro namestitev (2) Garancijska kartica (ni na voljo povsod)
(3) Pravna navodila (4) Napajalni kabel (5) Baterije (ni na voljo povsod)
(6) Daljinski upravljalnik (7) Kabel HDMI-DVI (8) Adapter za enosmerni tok
(9) Zunanji kabel IR (10) Sprijemalni trak (11) Gumijasti podstavek (x 2)
(12) Vijak (M4 L8) (x 5) (13) Vijak (M4 L8, vrsta B) (x 4)
Če katere koli komponente manjkajo, se obrnite na ponudnika, pri katerem
ste izdelek kupili.
Komponente se lahko razlikujejo glede na lokacijo.
Namestitev predvajalnika Signage
Na hrbtni strani naprave za prikaz poiščite ustrezno površino za namestitev
predvajalnika Signage.
1Odkrijte predvajalnik Signage.
2Na hrbtni strani naprave za prikaz odkrijte površino, kamor boste
namestili predvajalnik Signage.
3Predvajalnik Signage potisnite v smeri puščice, nato pa ga
pritrdite z vijaki.
4Predvajalnik Signage morate namestiti, kot je prikazano na sliki.
5S kablom HDMI-DVI povežite predvajalnik Signage in napravo za
prikaz.
6S priloženim sprijemalnim trakom pritrdite napajalnik na
območje
A
ali Bna napravi za prikaz.
Priklop in uporaba vhodne naprave
Oglejte si opise na prejšnji strani.
-Za povezavo uporabite kabel Cat 7 (vrsta kabla *STP).
*Oklopljen sukan dvovod.
Povezovanje z MDC
Za podrobna navodila o uporabi programa MDC si po namestitvi programa
oglejte razdelek Pomoč.
Program MDC je na voljo na spletnem mestu.
Navodila za odpravljanje težav
Težave Rešitve
Zaslon se nenehno vklaplja
in izklaplja.
Preverite povezavo kabla med izdelkom
in računalnikom ter zagotovite varno
povezavo.
Na zaslonu se prikaže
sporočilo No Cable
Connected.
Preverite, ali je izdelek pravilno povezan s
kablom.
Preverite, ali je naprava, ki je povezana z
izdelkom, vklopljena.
-To je izdelek razreda A.V domačem okolju lahko ta izdelek
povzroča radijske motnje. V tem primeru bo uporabnik morda
moral ustrezno ukrepati.
-Za več informacij o okoljskih zavezah podjetja Samsung in
regulativnih obveznostih za določen izdelek, kot so denimo REACH,
WEEE in baterije, obiščite stran http://www.samsung.com/uk/
aboutsamsung/samsungelectronics/corporatecitizenship/data_
corner.html
| Español
Guía de configuración rápida
-El color y el aspecto pueden variar según el producto; las
especificaciones están sujetas a cambios sin previo aviso para
mejorar el rendimiento del producto.
-Descargue el manual del usuario desde el sitio web si necesita más
información.
Comprobación de los componentes
(1) Guía de configuración rápida (2) Tarjeta de garantía (No disponible en
algunos lugares) (3) Guía de regulaciones (4) Cable de alimentación
(5) Pilas (No disponible en algunos lugares) (6) Mando a distancia
(7) Cable HDMI-DVI (8) Adaptador de alimentación CC (9) Cable IR externo
(10) Tira de velcro (11) Goma (x 2) (12) Tornillo (M4 L8) (x 5)
(13) Tornillo (M4 L8 tipo B) (x 4)
Póngase en contacto con el distribuidor donde adquirió el producto si falta
alguno de los componentes.
Los componentes pueden variar según las localidades.
Fijación de la Consola de juegos Signage
Compruebe el área de fijación correcta para la Consola de juegos Signage
en la parte posterior del dispositivo de visualización.
1Descubra la Consola de juegos Signage.
2Descubra el área en la que se fijará la Consola de juegos Signage
a la parte posterior del dispositivo de visualización.
3Empuje la Consola de juegos Signage en la dirección que indica
la flecha, y a continuación atornille la Consola.
4La Consola de juegos Signage debe instalarse tal como se
muestra.
5Use el cable HDMI-DVI para conectar la Consola de juegos
Signage al dispositivo de visualización.
6Use la tira de velcro incluida para fijar el adaptador al área
A
o
Ben el dispositivo de visualización.
Conexión y uso de un dispositivo fuente
Consulte las descripciones en la página anterior.
-Utilice un cable Cat 7 (tipo *STP) para la conexión.
*Par trenzado apantallado (del inglés Shielded Twist Pair).
Conexión a MDC
Para obtener información sobre cómo usar el programa MDC, consulte la
Ayuda tras instalar el programa.
El programa MDC está disponible en el sitio web.
Solución de problemas
Problemas Soluciones
La pantalla se enciende y se
apaga continuamente.
Compruebe la conexión del cable entre
el producto y el PC, asegúrese de que la
conexión sea firme.
Cable no conectado se
muestra en la pantalla.
Compruebe que el producto esté
conectado correctamente con un cable.
Compruebe que el dispositivo conectado
al producto esté encendido.
-Este es un producto de clase A. En un entorno doméstico este
producto puede provocar interferencias de radio, en cuyo caso el
usuario deberá tomar las medidas adecuadas.
-Para obtener información sobre los compromisos medioambientales
y las obligaciones legales de algún producto específico de
Samsung, como por ejemplo REACH, WEEE o las pilas, visite http://
www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
| Svenska
Snabbstartguide
-Färgen och utseendet kan variera beroende på produkt.
Specifikationerna kan ändras utan föregående meddelande för att
förbättra produktens prestanda.
-Ladda ned användarhandboken från webbplatsen om du vill ha
mer information.
Kontrollera delarna
(1) Snabbstartguide (2) Garantikort (Ej tillgänglig på alla platser)
(3) Föreskrifter (4) Strömkabel (5) Batterier (Ej tillgänglig på alla platser)
(6) Fjärrkontroll (7) HDMI-DVI-kabel (8) DC-strömadapter (9) Extern IR-kabel
(10) Kardborreband (11) Gummi (x 2) (12) Skruv (M4 L8) (x 5)
(13) Skruv (M4 L8 B-typ) (x 4)
Kontrakta leverantören där du köpte produkten om några delar saknas.
Komponenterna kan variera på olika platser.
Ansluta Signage-spelarboxen
Kontrollera korrekt monteringsområde för Signage-spelarboxen på
baksidan av visningsenheten.
1Frilägg Signage-spelarboxen.
2Frilägg platsen där Signage-spelarboxen ska monteras på
baksidan av visningsenheten.
3Tryck Signage-spelarboxen i pilens riktning och fäst sedan boxen
med skruvar.
4Signage-spelarlådan ska installeras enligt bilden.
5Använd HDMI-DVI-kabeln för att ansluta Signage-spelarboxen till
visningsenheten.
6Använd det medföljande kardborrebandet för att fästa adaptern
på område
A
eller Bpå visningsenheten.
Ansluta och använda en källenhet
Se beskrivningarna på föregående sida.
-Använd en Cat 7-kabel (*STP-typ) för anslutningen.
*Shielded Twist Pair (skärmad partvinnad kabel).
Ansluta till MDC
Information om hur du använder programmet hittar du i hjälpen när du har
installerat programmet.
MDC-programmet är tillgängligt på webbplatsen.
Felsökningsguide
Problem Lösningar
Skärmen håller på att slås
på och av.
Kontrollera kabelanslutningen mellan
produkten och datorn och se till att
anslutningen är säker.
Ingen kabel är ansluten
visas på skärmen.
Kontrollera att produkten är korrekt
ansluten med en kabel.
Kontrollera att enheten som är ansluten till
produkten som är påslagen.
-Detta är en produkt av klass A. I hemmiljö kan produkten orsaka
radiostörningar. I så fall kan användaren behöva vidta nödvändiga
åtgärder.
-Mer information om Samsungs miljöåtaganden och
produktspecifika skyldigheter, t.ex. REACH, WEEE, batterier, finns på
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
| Türkçe
Hızlı Kurulum Kılavuzu
-Renk ve görünüm ürüne bağlı olarak değişebilir ve teknik özellikler
performansı arttırmak için haber verilmeksizin değiştirilebilir.
-Ek ayrıntılar için web sitesinden kullanıcı kılavuzunu indirin.
Bileşenleri Kontrol Etme
(1) Hızlı Kurulum Kılavuzu (2) Garanti kartı (Bazı bölgelerde bulunmaz)
(3) Mevzuat kılavuzu (4) Güç kablosu (5) Piller (Bazı bölgelerde bulunmaz)
(6) Uzaktan Kumanda (7) HDMI-DVI kablosu (8) DC güç adaptörü
(9) Harici IR kablosu (10) Cırt bant (11) Lastik (x 2) (12) Vida (M4 L8) (x 5)
(13) Vida (M4 L8 B-Tipi) (x 4)
Herhangi bir parça eksikse, ürünü satın aldığınız satıcıyla temas kurun.
Parçalar farklı bölgelerde farklılık gösterebilir.
Signage Oynatıcı Kutusu'nu ekleme
Signage Oynatıcı Kutusu'nun görüntüleme cihazının arkasında bulunan
doğru bağlantı noktasına bağlandığından emin olun.
1Signage Oynatıcı Kutusu'nun kapağını açın.
2Signage Oynatıcı Kutusu'nun görüntüleme cihazının arkasına
takılacağı bölümün kapağını açın.
3Signage Oynatıcı Kutusu'nu ok yönünde itin ve ardından
Kutu'nun vidalarını sabitleyin.
4Signage Oynatıcı Kutusu'nu gösterildiği şekilde kurun.
5Signage Oynatıcı Kutusu'nu görüntüleme cihazına bağlamak için
HDMI-DVI kablosunu kullanın.
6Adaptörü, görüntüleme cihazındaki
A
veya Balanına
sabitlemek için, birlikte gelen cırt bandı kullanın.
Bir Kaynak Cihaz Bağlama ve Kullanma
Önceki sayfada yer alan açıklamalara bakın.
-Bağlantı için Cat 7(*STP tipi) kablo kullanın.
*Kılıflı Bükümlü Tel Çifti.
MDC'ye Bağlanma
MDC programını nasıl kullanacağınızla ilgili ayrıntılar için, programı
yükledikten sonra Yardım bölümüne bakın.
MDC programına web sitesinden ulaşılabilir.
Sorun Giderme Kılavuzu
Sorunlar Çözümler
Ekran açılıp kapanmaya
devam ediyor.
Ürün ve PC arasındaki kablo bağlantısını
kontrol edin ve bağlantının sağlam
olduğundan emin olun.
Ekranda Kablo Bağlı Değil
görüntüleniyor.
Ürünün bir kabloyla doğru şekilde
bağlandığını kontrol edin.
Cihazın bağlı olduğu ürünün açık
olduğunu kontrol edin.
-Bu, A sınıfı bir üründür. Ev ortamında bu ürün radyo
parazitlenmesine neden olabilir ve bu durumda kullanıcının uygun
önlemler alması gerekebilir.
-Samsung’un çevre taahhütleri ve REACH, WEEE, Piller gibi ürüne
özel mevzuat yükümlülükleri hakkında bilgi için bkz. http://
www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
