Instruction Manual
Super-slim Full Motion LED/LCD TV Mount Large
SSTVMD12X
Instruction Manual
Super-Slim Full Motion LED/LCD TV Mount Large GB
Bruksanvisning
Superslank fast montasje for LED/LCD TV NO
Bruksanvisning
Supersmalt fullt rörlig LED/LCD TV-montering stor SE
Käyttöopas
Super-ohut, täyden liikkeen LED/LCD-TV-kiinnike, suuri FI
Brugervejledning
Supertyndt fuldt bevægeligt monteringssæt til større LED/
LCD-ernsyn
DK
Návod k obsluze
Super tenký plnootočný držák pro velké LED/LCDTV CZ
Návod na obsluhu
Super štíhly dizajn plne pohyblivého veľkého držiaka na
upevnenie LED/LCD televízora a
SK
SSTVMD12X_IB_RC_121115_Zell.indd 1 15/11/12 7:52 PM

SSTVMD12X_IB_RC_121115_Zell.indd 2 15/11/12 7:52 PM

3
MAX
37”-55”
MAX TV LOAD
35 kg
KG
Recommended for most 37”-55”TV GB
screen sizes
Universal VESA: 200 x 100 – 700 x 500
Distance to wall: 41 – 625 mm
Max loading capacity: 35 kg
Full swing left and right
Smooth tilt: -5° – 15°
Quick release handles
Cable management system
Anbefalt for de este TV-apparater NO
med skjermstørrelse 37”-55”
Universal VESA: 200 x 100 – 700 x 500
Avstand til vegg: 41 – 625 mm
Max. lastkapasitet: 35 kg
Full sving til venstre og høyre
Fri vippevinkel: -5° – 15°
Hurtigutløserhåndtak
System for kabelføring
Rekommenderad för de esta 37”-55” SE
TV-skärmstorlekar
Universal VESA: 200 x 100 – 700 x 500
Avstånd till vägg: 41 – 625 mm
Max. belastbarhet: 35 kg
Full vridning vänster och höger
Lutningsvinkel: -5° – 15°
Snabbfrigöringshandtag
Kabelhanteringssystem
Suositeltava useimmille 37”-55” FI
TV:n kuvaruutukoolle
Yleis-VESA: 200 x 100 – 700 x 500
Etäisyys seinästä 41 – 625 mm
Maksimikuormakapasiteetti 35 kg
Kääntyy kokonaan vasemmalle ja oikealle
Vapaa kallistuskulma: -5° – 15°
Pikavapautuskahvat
Kaapelinhallintajärjestelmä
Anbefalet til de este 37”-55”ernsyn DK
Universal VESA: 200 x 100 – 700 x 500
Afstand til væg: 41 – 625 mm
Maks. belastning: 35 kg
Kan drejes helt til venstre og højre
Tiltvinkel: -5° – 15°
Hurtig udløserhåndtag
Kabelhåndteringssystem
Doporučeno pro většinu televizních CZ
obrazovek velikosti 37”-55”
Univerzální VESA: 200 x 100 – 700 x 500
Vzdálenost od steny: 41 – 625 mm
Max. nosnost: 35 kg
Plne otocný vlevo i vpravo
Úhel otocení: -5° – 15°
Rychlé uvolnení madla
Systém vedení kabelu
Odporúča sa pre väčšinu 37”-55” SK
rozmerov TV obrazovky
Univerzálna zostava VESA: 200 x 100 – 700 x
500
Vzdialenost po stenu 41 – 625 mm
Max nosnost: 35 kg
Úplné natocenie dolava a doprava
Uhol volného naklonenia: -5° – 15°
Rýchloupínacie rukoväte
Systém na usporiadanie káblov
SSTVMD12X_IB_RC_121115_Zell.indd 3 15/11/12 7:52 PM

4
CUSTOMER HELPLINE (UK Customers Only)
0844 561 1234
KUN KUNDER I STORBRITANNIA NO
ENBART KUNDER I STORBRITANNIEN SE
VAIN ISO-BRITANNIAN ASIAKKAILLE FI
KUN FOR BRITISKE KUNDER DK
POUZE PRO ZÁKAZNÍKY V BRITÁNII CZ
LEN PRE ZÁKAZNÍKOV V GB SK
SSTVMD12X_IB_RC_121115_Zell.indd 4 15/11/12 7:52 PM

5
GB
WARNING! READ THE FOLLOWING BEFORE
STARTING INSTALLATION
Assembly is required. Installation must be carried
out by qualied personnel only. Incorrect assembly
can result in severe personal injury and property
damage. The supplied TV bracket is only for use
on verticle walls constructed from solid brick, solid
concrete, solid wood and solid wooden columns.
It is the installers responsibility to verify that the
wall will safely support the total load of the TV
and the TV bracket. Never exceed the designated
maximum TV load. Parts are heavy, take care when
handling. For some steps 2 people are required
for installation. Check the TV bracket frequently
to ensure that it is safe and secure. Additional
tools(not included) are required for th einstallation.
Do not overtighten screws. Keep this instruction
manual for future reference.
NO
ADVARSEL! LES FØLGENDE FØR
INSTALLASJONEN STARTES
Montasje er påkrevet. Installasjonen må kun
utføres av kvalisert personale. Feilmontasje
kan medføre alvorlig personskade og skade på
eiendom. Den medfølgende TV-braketten må kun
brukes på vertikale vegger laget av solid murstein,
solid betong, solid tre og solide trestokker. Det
er installatørens ansvar å garantere at veggen
vil bære den samlede lasten av TV-apparatet og
TV-braketten på en sikker måte. Overstig aldri den
beregnede maksimale TV-belastningen. Delene
er tunge – utvis varsomhet under håndtering. Det
kreves 2 personer under enkelte installasjonstrinn.
Kontroller TV-braketten hyppig for å se etter
at den er sikker og trygg. Tilleggsverktøy
(medfølger ikke) kreves for installasjonen. Skruene
må ikke strammes for mye. Ta vare på denne
bruksanvisningen for fremtidig referanse.
SE
VARNING! LÄS IGENOM FÖLJANDE INNAN
INSTALLATIONEN STARTAS
Montering krävs. Installationen måste utföras
av kvalicerad personal. Felaktig montering kan
resultera i allvarliga personskador och skador på
egendom. Den medföljande TV-konsolen får endast
användas på vertikala väggar av massivt tegel,
massiv betong, massivt trä och massiva träpelare.
Det är installatörens ansvar att kontrollera att
väggen klara av att bära den totala belastningen
av TV:n och TV-konsolen. Överskrid aldrig den
angivna maximala TV-belastningen. Delar är
tunga, var försiktig vid hanteringen För vissa steg
krävs två personer för installationen. Kontrollera
TV-konsolen regelbundet för att se till att den är
säker. Ytterligare verktyg /( medföljer inte) krävs för
installationen. Dra inte åt skruvarna för hårt. Spara
denna bruksanvisning för framtida referens.
FI
VAROITUS! LUE SEURAAVA ENNEN
ASENNUKSEN ALOITTAMISTA
Kokoonpano vaaditaan. Asennuksen saa suorittaa
vain pätevä henkilö. Virheellinen kokoonpano voi
johtaa vakaviin henkilö- ja omaisuusvahinkoihin.
Toimitukseen kuuluva TV-kannake on tarkoitettu
käytettäväksi vain pystysuorissa seinissä, jotka
on tehty tiilestä, betonista, kiinteästä puusta ja
kiinteistä puupylväistä. On asentajan vastuulla
varmistaa, että seinä tarjoaa riittävän tuen koko
TV:n ja TV-kiinnikkeen kuormalle. Älä koskaan
ylitä suunniteltua TV:n maksimikuormaa. Osat
ovat painavia. Ole varovainen käsitellessäsi
niitä. Joihinkin asennusvaiheisiin tarvitaan kaksi
henkilöä. Tarkista TV-kannatin säännöllisesti
varmistaaksesi, että se on turvallisesti kiinni.
Asennukseen tarvitaan lisätyökaluja (eivät kuulu
toimitukseen). Älä kiristä ruuveja liikaa. Säilytä tämä
käyttöopas tulevaa tarvetta varten.
SSTVMD12X_IB_RC_121115_Zell.indd 5 15/11/12 7:52 PM

6
DK
ADVARSEL! LÆS FØLGENDE FØR DU BEGYNDER
MONTERINGEN
Samling er påkrævet. Monteringen skal udføres af
autoriserede serviceteknikere. Forkert samling kan
resultere i alvorlig personskade og ejendomsskade.
De medfølgende tv-beslag er kun beregnet til
lodrette vægge, som er bygget af enten solide
mursten, solid beton, massivt træ eller solide
træsøjler. Det er montørens ansvar at kontrollere,
at muren sikkert kan bære den samlede vægt af
tv og tv-vægbeslag. Overgå aldrig ernsynets
udpegede maksimalvægt. Delene er tunge. Vær
venligst forsigtig når du håndter dem. I nogle af
trinene er det nødvendigt at 2 personer udfører
dem. Kontroller tv-vægbeslaget regelmæssigt for,
at sikre at det sidder sikkert. Monteringen kræver
yderligere værktøjer, som ikke følger med denne
enhed. Undgå, at overspænde skruerne. Gem
venligst denne brugervejledning til senere brug.
CZ
VAROVÁNÍ! PŘEČTĚTE SI NÁSLEDUJÍCÍ POKYNY
PŘED ZAHÁJENÍM INSTALACE
Je zapotřebí provést montáž. Instalaci může provést
jen pověřená osoba. Nesprávná montáž může
vést k závažným úrazům a poškození majetku.
Dodaný TV držák je určen výhradně pro použití
na vertikálních pevných zdech z cihel, betonu,
dřeva nebo dřevěných příček. Instalující osoby mají
povinnost ověřit, zda zeď bezpečně unese celkově
zatížení televizoru a TV držáku. Nikdy nepřekračujte
stanovené maximální zatížení TV. Při manipulaci s
těžkými součástmi postupujte opatrně. Pro některé
kroky instalace jsou zapotřebí 2 osoby. TV držák
pravidelně kontrolujte, abyste ověřili, že bezpečně
drží. Pro instalaci jsou zapotřebí další nástroje
(nejsou součástí balení). Neutahujte šrouby
přespříliš. Uschovejte si tento návod pro případné
budoucí použití.
SK
VÝSTRAHA! NASLEDUJÚCE INFORMÁCIE
SI PREČÍTAJTE SKÔR, AKO ZAČNETE S
INŠTALÁCIOU
Vyžaduje sa zmontovanie. Inštaláciu môže
vykonávať jedine kvalikovaný personál. Nesprávna
montáž môže mať za následok vážne osobné
poranenia a škody na majetku. Dodávaný držiak na
TV je určený na použitie len na kolmých stenách
vyhotovených z plných tehál, plného betónu,
pevného dreva a pevných drevných stĺpov.
Osoba vykonávajúca inštaláciu je zodpovedná za
overenie skutočnosti, že stena bezpečne prenesie
celkové zaťaženie od TV prijímača a držiaka. Nikdy
neprekračujte maximálne dovolené zaťaženie
od TV prijímača. Súčasti sú ťažké; pri manipulácii
buďte opatrní. Počas inštalácie sa v prípade
niektorých krokov vyžaduje účasť 2 osôb. Držiak na
TV pravidelne kontrolujte z pohľadu zabezpečenia
a zaistenia. Na inštaláciu je nutné používať ďalšie
náradie (nie je súčasťou). Dávajte pozor, aby ste
nestrhli závit skrutiek. Tento návod na obsluhu pre
možnú budúcu potrebu uschovajte.
SSTVMD12X_IB_RC_121115_Zell.indd 6 15/11/12 7:52 PM

7

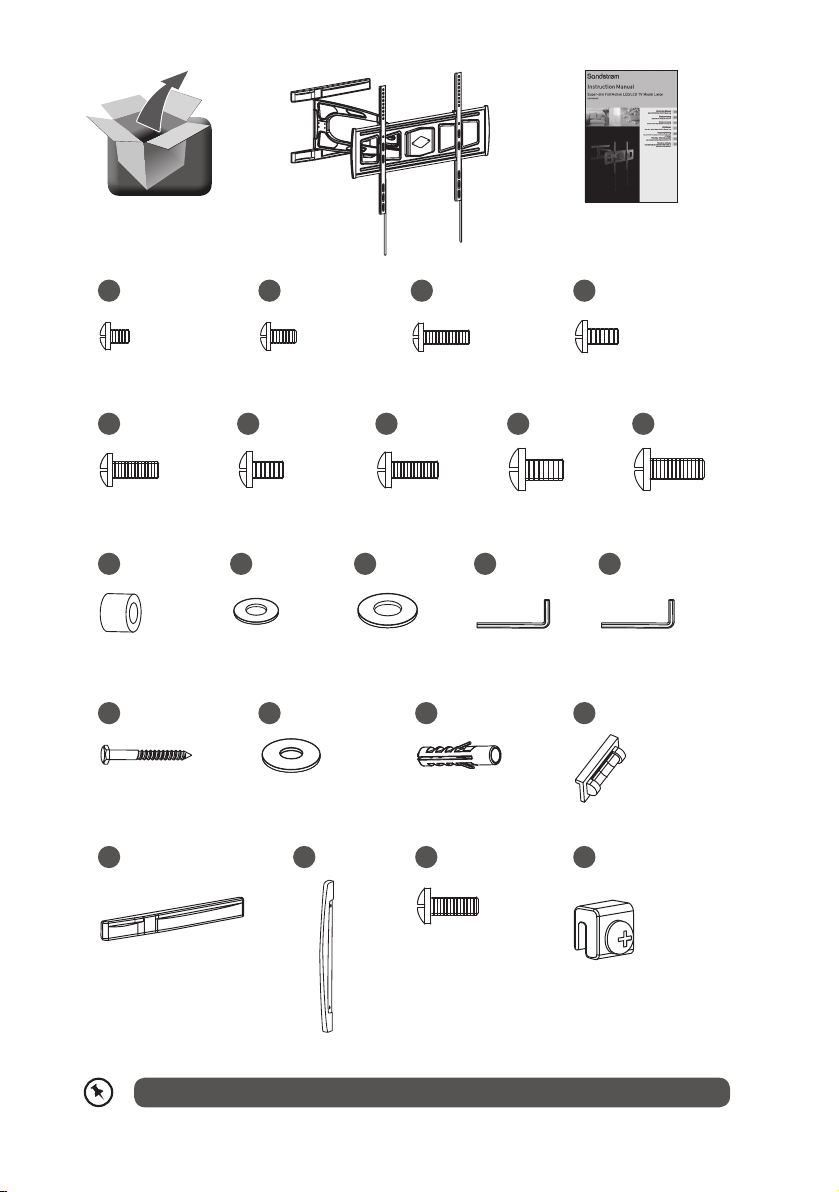

If items are missing, or damaged contact Partmaster on 0844 800 3456 (UK customers only).
Jx 4
Ox 4
Sx 2
Kx 4 Mx 1 Nx 1
Px 4
Tx 2
Lx 4
Qx 4 Rx 1
Ax 4 Bx 4 Cx 4 Dx 4
Ex 4 Fx 4 Gx 4 Hx 4 Ix 4
∅8 * 10 ∅5 ∅8 4mm 5mm
M4 * 8 M4 * 12 M4 * 25 M5 * 12
M5 * 25 M6 * 12 M6* 25 M8 * 12 M8 * 25
Ux 4 Vx 2
SSTVMD12X_IB_RC_121115_Zell.indd 7 15/11/12 7:52 PM

8
2 people are required to lift the unit during assembly. GB
Det kreves to personer for å løfte denne enheten under montering. NO
Det krävs 2 personer för att lyfta enheten under monteringen. SE
Laitteen nostamiseen kokoonpanovaiheessa tarvitaan kaksi henkilöä. FI
Det kræver 2 personer, at løfte enheden under samlingen. DK
Ke zvednutí přístroje během montáže jsou potřeba 2 lidé. CZ
Počas montáže musia jednotku zdvíhať 2 osoby. SK
SSTVMD12X_IB_RC_121115_Zell.indd 8 15/11/12 7:52 PM

9

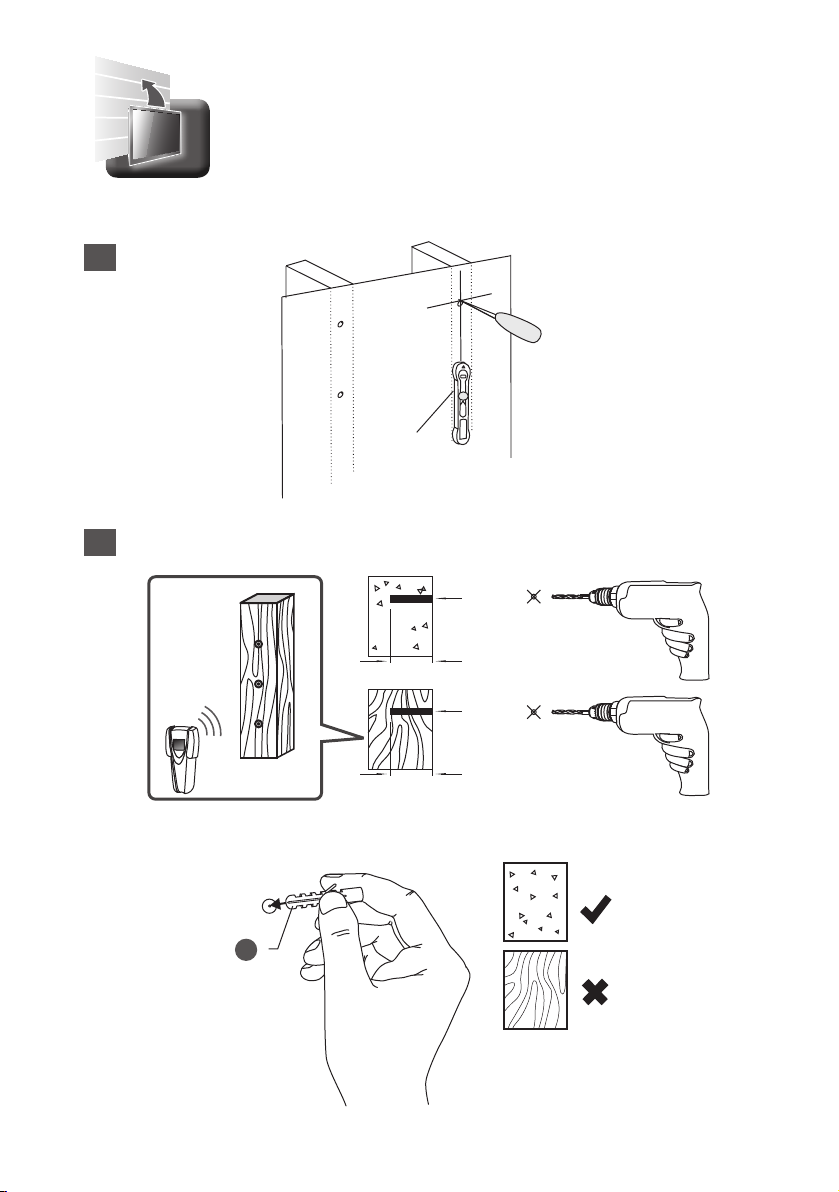

Q
ø10mm
58mm
ø5mm
50mm
Studnder
1
2
SSTVMD12X_IB_RC_121115_Zell.indd 9 15/11/12 7:52 PM

10
O
P
3
4
R
S
S
SSTVMD12X_IB_RC_121115_Zell.indd 10 15/11/12 7:52 PM

11
5
6
A
D
G
K L
B C
E
H
F
I
J
This cantilever bracket is not suitable for any TV with sockets in
the centre of the rear panel. The bracket may block these sockets.
U
T
T
SSTVMD12X_IB_RC_121115_Zell.indd 11 15/11/12 7:52 PM

12
7
8
V
SSTVMD12X_IB_RC_121115_Zell.indd 12 15/11/12 7:52 PM

13
±90°
±90° ±180°
-5˚~15˚
±5˚
9
NMM
SSTVMD12X_IB_RC_121115_Zell.indd 13 15/11/12 7:52 PM

Visit Partmaster.co.uk today for the easiest way to buy
electrical spares and accessories. With over 1 million
spares and accessories available we can deliver direct
to your door the very next day. Visit www.partmaster.co.uk or call 0844 800 3456 (UK
customers only) Calls charged at National Rate.
IB-SSTVMD12X-121115V3
DSG Retail Ltd • Maylands Avenue • Hemel Hempstead • Herts • HP2 7TG • England
SSTVMD12X_IB_RC_121115_Zell.indd 14 15/11/12 7:52 PM

SSTVMD12X_IB_RC_121115_Zell.indd 15 15/11/12 7:52 PM

SSTVMD12X_IB_RC_121115_Zell.indd 16 15/11/12 7:52 PM
