Sawo TAURUS Series User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
TAURUS HEATER
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
TAU-90NS
TAU-180NS
TAU-90NS-G
TAU-180NS-G
TAU-105NS
TAU-180NS-V12
TAU-105NS-G
TAU-180NS-G-V12
TAU-120NS
TAU-210NS-V12
TAU-120NS-G
TAU-210NS-G-V12
TAU-150NS
TAU-240NS-V12
TAU-150NS-G
TAU-240NS-G-V12
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.

SUOMI
2
LUE ERITYISEN HUOLEL-
LA LISÄHUOMIOT
READ THE MANUAL FOR
ADDITIONAL IMPORT-
ANT INSTRUCTIONS
PEITTÄMINEN AIHEUT-
TAA PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
Turvaohjeet ...................................................................................4
Käyttäjälle:...........................................................................4
Asentajalle: ..........................................................................6
Kiukaan asentaminen .....................................................................8
Kiuaskivet....................................................................................10
Kivien latominen kiukaaseen .........................................................10
Sensorin sijainti (NS-mallit) ...........................................................12
Kytkentäkaavio.............................................................................13
Helppo huolto .............................................................................18
Vastusten vianmääritys........................................................18
Saunahuoneen lämmitys...............................................................20
Ilmanvaihto .................................................................................22
Eristys .........................................................................................22
Saunan huolto..............................................................................24
Vianetsintäkaavio .........................................................................26
Tekniset tiedot .............................................................................28
Varaosat ......................................................................................29
SISÄLLYSLUETTELO

ENGLISH 3
TABLE OF CONTENTS
Safety instructions..........................................................................5
For user: ..............................................................................5
For technicians: ....................................................................7
Heater installation ..........................................................................9
Heater stones ..............................................................................11
Loading stones into the heater ............................................11
Sensor location (NS-MODELS) .......................................................12
Electrical diagram.........................................................................13
Easy Maintenance ........................................................................18
Locating heating element malfunctions:................................18
Heating of the sauna room............................................................21
Air ventilation...............................................................................23
Insulation ....................................................................................23
Sauna maintenance......................................................................25
Diagnostic table ...........................................................................27
Technical data..............................................................................28
Spare parts..................................................................................29

SUOMI
4
TURVAOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
• Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta
kiukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta
saa käyttää ainoastaan sen käyttöön perehtynyt henkilö.
• Lapset eivät saa suorittaa puhdistamista tai käyttäjän huoltotoimenpiteitä ilman
valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä käytä kiuasta grillinä.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä. Se tuhoaa
kiukaan.
• Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä. Katso sivu
20
• Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen päälle
kytkemistä.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. See page 21.
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

SUOMI
6
Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan
käyttöohjeesta. Katso sivu 12.
• Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan
tuleva raitisilma ei vaikuta niiden toimintaan.
• Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos sen voi kytkeä
päälle kauko-ohjaimella, on saunan oveen asennettava erillinen ovitunnistin,
joka kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja
saunan ovi avataan
• Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat saunan maksimi ja
minimi koot. Katso sivu 28
• Varmista, että saunan ilmanvaihto on riitävä ja asianmukainen. Katso sivu 22

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 12).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 28).
• Observe the specications on ventilation of the sauna cabin (See page 23).

SUOMI | ENGLISH
8
KIUKAAN ASENTAMINEN
Kiuasvoidaansijoittaamihinvainsaunaan,kuitenkinvähimmäisetäisyyksiäturvallisuussyistä
noudattaen (Katso sivu 12). Noudata annettuja kuutiotilavuuksia (Katso sivu 28,
tekniset tiedot). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan enempää
kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa
maissa, laki vaatii kiukaan kiinnittämisen lattiaan.
Kiuas on todella kuuma. Välttyäksesi mahdolliselta kosketukselta kiukaaseen, on
suositeltavaa että asennat myös kiuassuojan.
Kiukaan kytkemisessä on käytettävä H07RN-F kaapelia tai vastaavaa. Kiuaskytkennät
saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden ja luotettavuuden
varmistamiseksi. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu
13, kytkentäkaavio).
Kuva 1A
Fig. 1A
Kuva 1B
Fig. 1B
Useimmissa maissa laki edellyttää kiukaan kiinnittämistä lattiaan kuvan 1A osoittamalla
tavalla. Pyri sijoittamaan kiuas siten, että mahdollisten huoltotöiden suorittamiseen jää
tarpeeksi tilaa (kts kuvio 1B). Välttääksesi tahatonta kosketusta kiukaaseen on hyvä
asentaa myös kiuaskaide (lisävaruste).
JALKA
STAND
KIUKAAN ASENTAMINEN
HEATER PLACEMENT
Kierrä säätääkse-
si korkeuden.
Twist to adjust
the height
Ruuvataan suoraan
lattiaan, estämään
kiukaan liikkuminen.
TAURUS G-model
- heating elements separated from
stones
- lämmityselementit erillään kivistä
TAURUS
- Heating elements in contact
with stones
- Lämmityselementit osuvat kiviin
Must be screwed directly
on the oor to prevent the
heater from being acciden-
taly removed.

SUOMI | ENGLISH 9
HEATER INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 12). Follow the cubic
volumes given in the Technical Data (See page 28). Do not install the heater to the
oor or wall niche. Do not install more than one heater in a sauna room unless you follow
the special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 13).
NOTE!
Remove the carton from the heating elements
before installing the heater as it is only in-
tended to protect them during shipment.
In most countries there is a law that requires heater to be screwed to the oor as
indicated in Fig.1A. Ensure that there is enough space for service and maintenance,
see Fig.1B. To avoid accidental contact with heater it is recommended to install Taurus
heater guard.
HUOM!
Poista suojapahvi vastuksista ennen
asentamista. Pahvi on tarkoitettu
ainoastaan suojaamaan kuljetuksen
ajaksi.

SUOMI
10
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen
takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintään
kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista
kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään
viiltosuojahansikkaita. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu
28).
Laitos/ammattikäytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa
vuodessa ja vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä vain
sähkökiuaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Väärien kivien käyttö voi
aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
KIVIEN LATOMINEN KIUKAASEEN
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä
ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska
tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen.
Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset
kivet on poistettava. Kivet on ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja
elementit eivät saa koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia
pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilmankiertoa ja
voivat aiheuttaa lämmityselementtien ylikuumenemisen.
Kivet on ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin ulkoapäin
katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee huomattavasti.
Kuva 2
Fig. 2
HUOM!
Ei keraamisia
kiviä!
NOTE!
No ceramic
stones
Ennen kiukaan kivittämistä, tulee kiukaan
toimivuus kokeilla. Kiuas laitetaan päälle
hetkeksi ja kaikkien vastusten tulee
lämmetä.

SUOMI | ENGLISH 11
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 28, Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load
the stones to the heater so that the heating elements are not visible from any angle. If
heating elements touch each others, it will signicantly reduce the life span of heating
element.
HUOM! Takuu ei korvaa kiukaan
lämmityselementtien rikkoutumisia jotka
johtuvat väärän kivilajin käytön tai virheellisen
ladonnan aiheuttamasta ylikuumenemisesta tai
niiden aiheuttamista mekaanisista vaurioista.
NOTE! Heating element damage due to over-
heating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not
covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.

SUOMI | ENGLISH
12
ATAURUS TAURUS G-Model
1210
B
5 /50*
C
1900
1410 5 /50* 2100
TAU-90NS
TAU-105NS
TAU-90NS-G
TAU-105NS-G
TAU-120NS
TAU-150NS
TAU-180NS
TAU-180NS-V12
TAU-210NS-V12
TAU-240NS-V12
TAU-120NS-G
TAU-150NS-G
TAU-180NS-G
TAU-180NS-G-V12
TAU-210NS-G-V12
TAU-240NS-G-V12
A
B
B
B
C
5mm
max.500
A
BB
B
C
5mm
50 mm
360°
180°
Min. 1000mm
Min. 500mm
Kuva 3A
Fig. 3A
Kuva 3B
Fig. 3B NOTE!
Do not place the sensors
too close to airvents.. Follow
these minimum distances:
- Non-directional airvent:
1000mm
- Directional airvent:
500mm (if directed away
from the heater)
NOTE:
Sensor has to be al-
ways located in the
ceiling and in the
middle in relation to
heater.
HUOM!
Älä sijoita sensoria liian lähelle
ilmaventtiileitä. Noudata
minimietäisyyksiä:
- Suuntaamattomasta
ilmaventtiilistä 1000 mm
- Suunnatusta ilmaventtiilistä
500 mm (jos suunnattu
poispäin anturista/kiukaasta)
HUOM!
Anturi on aina asennetta-
va kattoon kiukaan keski-
linjalle
LAITOSKÄYTÖSSÄ COMMERCIAL USE ASUINKÄYTÖSSÄ RECIDENTIAL USE
TUNNISTIN
SENSOR
TUNNISTIN
SENSOR
TUNNISTIN
SENSOR
TUNNISTIN
SENSOR
Tunnistin
Sensor
Tunnistin
Sensor
* for commercial use
AIR VENT
TULOILMAVENTTIILIN ASENTAMINEN
AIR VENT INSTALLATION
Suuntaamaton ilmavirta
Non-directed airow
Suunnattu ilmavirta
Directed airow
AIR VENT
See Air Vent Installation
See Air Vent Installation
TOP VIEW
TOP VIEW
SENSORIN SIJAINTI (NS-MALLIT)
Vähimmäisetäisyydet (mm)
Minimum safety distances (mm)
SENSOR LOCATION (NS-MODELS)

SUOMI | ENGLISH 13
ATAURUS TAURUS G-Model
1210
B
5 /50*
C
1900
1410 5 /50* 2100
TAU-90NS
TAU-105NS
TAU-90NS-G
TAU-105NS-G
TAU-120NS
TAU-150NS
TAU-180NS
TAU-180NS-V12
TAU-210NS-V12
TAU-240NS-V12
TAU-120NS-G
TAU-150NS-G
TAU-180NS-G
TAU-180NS-G-V12
TAU-210NS-G-V12
TAU-240NS-G-V12
A
B
B
B
C
5mm
max.500
A
BB
B
C
5mm
50 mm
360°
180°
Min. 1000mm
Min. 500mm
TAURUS
TAU-90NS
9.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
9 kW
1.5 1.5 1.5 1.5 1.5 1.5
W
V
U
N
TAU-105NS
10.5 kW
400V 3N~
50/60 Hz
TAU-150NS
15.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
6 kW
TERMINAL 2
4.5 kW
1.5
2.0
1.5
2.0
1.5
2.0
W
W
V
V
U
U
N
N
TAU-120NS
12.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
6 kW
TERMINAL 2
6 kW
2.0
2.0
2.0
2.0
2.0
2.0
W
W
V
V
U
U
N
N
TERMINAL 1
6 kW
TERMINAL 2
9 kW
TAU-180NS
18.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
6 kW
TERMINAL 2
12 kW
W
W
V
V
U
U
N
N
1.5
2.0
1.5
1.5
1.5
1.5
1.5
2.0
2.0
W
W
V
V
U
U
N
N
2.0
2.0
2.0
2.0
2.0
2.0
2.0
2.0
2.0
LED 1 LED 2
LED 1
LED 2
LED 1
LED 2
LED 1
LED 2
LED 3
LED 1
LED 2
LED 3
Kuva 4
Fig. 4
HUOM!
Anturi on aina asennetta-
va kattoon kiukaan keski-
linjalle

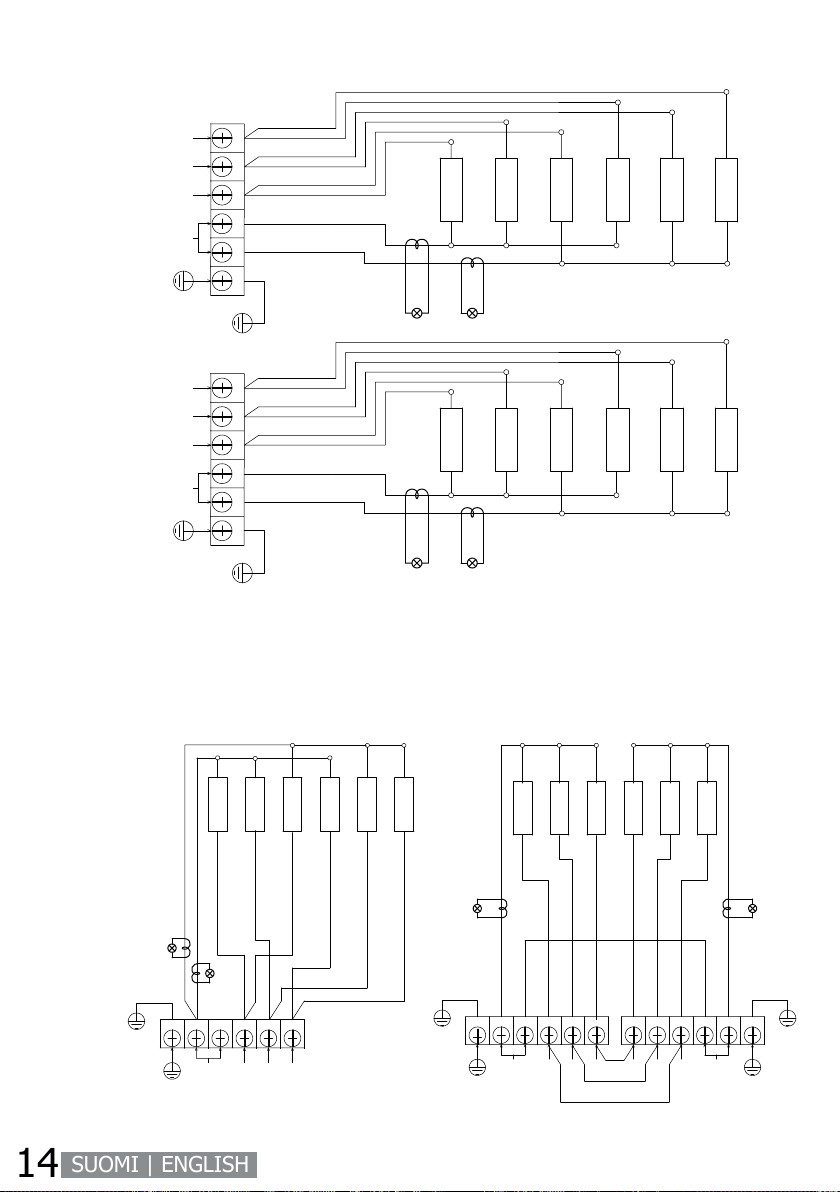

ELECTRICAL DIAGRAM
Minimum safety distances (mm)
KYTKENTÄKAAVIO

SUOMI | ENGLISH
14
TERMINAL 1
9 kW
1.5 1.5 1.5 1.5 1.5 1.5
W
V
U
N
TERMINAL 2
9 kW
1.5 1.5 1.5 1.5 1.5 1.5
W
V
U
N
TAU-180NS-V12
18.0 kW
400V 3N~
50/60 Hz
TAU-210NS-V12
21.0 kW
400V 3N~
50/60 Hz
LED 1 LED 2
LED 1 LED 2
TERMINAL 1
9 kW
WVUN
1.5 1.5 1.5 1.5 1.5 1.5
LED 1
LED 2
TERMINAL 2
6 kW
TERMINAL 3
6 kW
W WV VU UN N
2.02.02.02.02.02.0
TAURUS G-Model
TAU-105NS-G
10.5 kW
400V 3N~
50/60 Hz
TERMINAL 1
5.25 kW
TERMINAL 2
5.25 kW
0.75
0.75
1.0
0.75
1.0
1.0
0.75
0.75
1.0
0.75
1.0
1.0
W
W
V
V
U
U
N
N
TAU-120NS-G
12.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
6 kW
TERMINAL 2
6 kW 1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
W
W
V
V
U
U
N
N
TAU-90NS-G
9.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
9 kW
0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75
W
V
U
N
W WV VU UN N
TAU-240NS-V12
24.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
6 kW
TERMINAL 2
6 kW
2.0 2.0 2.0 2.0 2.0 2.0
W WV VU UN N
TERMINAL 3
6 kW
TERMINAL 4
6 kW
2.0 2.0 2.0 2.0 2.0 2.0
LED 1 LED 2 LED 3 LED 4
LED 1 LED 2 LED 3 LED 4
LED 1
LED 2
LED 3
LED 4
LED 1
LED 2
LED 3
LED 4

SUOMI | ENGLISH 15
TAURUS G-Model
TAU-105NS-G
10.5 kW
400V 3N~
50/60 Hz
TERMINAL 1
5.25 kW
TERMINAL 2
5.25 kW
0.75
0.75
1.0
0.75
1.0
1.0
0.75
0.75
1.0
0.75
1.0
1.0
W
W
V
V
U
U
N
N
TAU-120NS-G
12.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
6 kW
TERMINAL 2
6 kW 1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
W
W
V
V
U
U
N
N
TAU-90NS-G
9.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
9 kW
0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75
W
V
U
N
W WV VU UN N
TAU-240NS-V12
24.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
6 kW
TERMINAL 2
6 kW
2.0 2.0 2.0 2.0 2.0 2.0
W WV VU UN N
TERMINAL 3
6 kW
TERMINAL 4
6 kW
2.0 2.0 2.0 2.0 2.0 2.0
LED 1 LED 2 LED 3 LED 4
LED 1 LED 2 LED 3 LED 4
LED 1
LED 2
LED 3
LED 4
LED 1
LED 2
LED 3
LED 4

SUOMI | ENGLISH
16
TERMINAL 1
7.5 kW
TERMINAL 2
7.5 kW
TERMINAL 1
9 kW
TERMINAL 2
9 kW
TAU-180NS-G
18.0 kW
400V 3N~
50/60 Hz
1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
W WV VU UN N
TAU-150NS-G
15.0 kW
400V 3N~
50/60 Hz
0.75 0.75 0.75 0.75
1.0
0.75
1.0
0.75
1.0 1.0
0.75
1.0
0.75
1.0
0.75 0.75 0.75 0.75
W WV VU UN N
TAU-180NS-G-V12
18.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
9 kW
TERMINAL 2
9 kW
0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75
W
V
U
N
0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75
W
V
U
N
LED 1 LED 2 LED 3
LED 1 LED 2 LED 3
LED 1 LED 2 LED 3 LED 4
LED 1 LED 2 LED 3 LED 4
Kuva 4
Fig. 4

SUOMI | ENGLISH 17
TAU-210NS-G-V12
21.0 kW
400V 3N~
50/60 Hz
TAU-240NS-G-V12
24.0 kW
400V 3N~
50/60 Hz
TERMINAL 1
9 kW
1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
W WV VU UN N
TERMINAL 3
6 kW
TERMINAL 4
6 kW
W WV VU UN N
TERMINAL 2
6 kW
TERMINAL 3
6 kW
1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75
WVUN W WV VU UN N
LED 1 LED 2 LED 3 LED 4 LED 1 LED 2 LED 3 LED 4
LED 1 LED 2 LED 3 LED 4 LED 3 LED 4
LED 1 LED 2
HUOM!
Tarkista ohjauskeskuksen tehonkesto
ohjauskeskuksen käyttöohjeesta. Erillinen
kontaktoriyksikkö tulee liittää kiukaisiin
joiden teho on yli 15kW.
NOTE!
Please refer to the control unit manual for maximum
power rating. Additional contactor unit is needed if
heater is more than 15kW.

SUOMI | ENGLISH
18
Kuva 5A
Fig. 5A
EASY MAINTENANCE
LOCATING HEATING ELEMENT MALFUNCTIONS:
Heating element is defective if LED is illuminated immediately after turning on the heater.
Locate defective heating element by referring to electrical diagram (See page 13)
and nd the corresponding group of heating elements with LED number in heater and
electrical diagram.
Remove enough stones to locate the heating elements or open the heating element
compartment (G-model). Turn on the heater and observe the heating elements of the
defective group to determine which heating element is not warming up properly. Replace
defective heating elements according to instructions. (See page 19)
HELPPO HUOLTO
VASTUSTEN VIANMÄÄRITYS
Lämmityselementti on viallinen, mikäli LED-valo syttyy heti kiukaan käynnistämisen
jälkeen. Paikallista viallinen vastus kytkentäkaavioiden avulla (Katso sivu 13)
Poista riittävästi kiuaskiviä vastusten päältä tai avaa erillinen vastuspesä (G-malli). Kytke
kiuas päälle ja tarkkaile vastuksien toimivuutta. Vaihda viallinen vastus ohjeiden mukaan.
(Katso sivu 19)
TÄRKEÄÄ
Vastukset eivät ole viallisia mikäli LED-merkkivalo syttyy usean minuutin kuluttua
kiukaan päällekytkemisestä
Kivisäiliö
Stone Container
Lämmityselementit
Heating Elements
Lokeron lukitus
Compartment lock
Ohjauspaneelin suoja
Control cover
Vedenkeräysastia
Catch Pan
Vain
havainnollistamiseen!
For illustrative purpose
only!
IMPORTANT
There is no heating element malfunctions if LED turns on several minutes after
the heater has been turned on.
Lämmityselementtilokero
Heating Element
Compartment

SUOMI | ENGLISH 19
1 2 3 4 5 6 7 8 9 10 11 12
LED 1 LED 2 LED 3 LED 4
TAU75
TAURUS
TAURUS G-Model
TAU150
TAU100
TAU200
Kuva 5B
Fig. 5B
Kuva 6
Fig. 6
Kuva 7
Fig. 7
NOTE:
Removing Heating Elements (standard
model):
1. Carefully remove the stones
2. Remove the stone container.
3. Unscrew compartment lock.
4. Unscrew and remove control cover.
5. Carefully pull out the heating element
compartment.
6. Replace heating element.
NOTE:
Removing Heating Elements (G-model):
1. Unscrew compartment lock.
2. Unscrew and remove control cover
3. Carefully pull out the heating element compartment.
4. Replace heating element.
NOTE:
LED lights indicate that the
heater’s heating element has
been damaged and must be
replaced.
HUOM!
Lämmityselementtien vaihtaminen (stan-
dardi malli):
1. Poista kivet varovasti
2. Poista kivipesäastia
3. Irrota vastuspesän lukko
4. Ruuvaa auki ja irroita ohjauskeskuksen
suoja
5. Vedä varovasti vastuspesä ulos
6. Vaihda vastus
HUOM!
Lämmityselementtien vaihtaminen (G-malli):
1. Poista lokeron lukitus ruuvaamalla ruuvit auki
2. Ruuvaa auki ja poista ohjauspaneelin kansi
3. Vedä varovasti ulos lämmityselementin lokero
4. Vaihda lämmityselementti.
HUOM!
Heti kiukaan sytytämisen jäl-
keen syttyvä LED valo ilmaisee,
että kiukaan lämmityselementit
ovat vaurioituneet ja ne tulee
vaihtaa.
Kivisäiliö
Stone Container
Lämmityselementit
Heating Elements
Lokeron lukitus
Compartment lock
Ohjauspaneelin suoja
Control cover
Lämmitysele-
menttilokero
Heating Ele-
ment Compart-
ment

SUOMI
20
SAUNAHUONEEN LÄMMITYS
VAROITUS!
Savun ja hajun muodostuminen ensimmäisellä lämmityskerralla. Käyttämättömissä
lämmityselemmenteissä saattaa olla ainejäämiä valmistusprosesseista. Ainejäämät voivat
haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa
aiheuttaa savua ja pahaa hajua. Savun hengittäminen voi olla terveydelle haitallista
Suorita seuraavat toimenpiteet lämmittäessäsi kiuasta ensimmäistä kertaa, tai vaihtaessa
kiukaan lämmityselementit. Näillä toimenpiteillä vältetään mahdollisesti terveydelle
haitallisten savukaasujen hengittäminen kuumennettaessa uusia lämmityselementtejä
ensimmäistä kertaa.
1. Säädä kiukaasta korkein mahdollinen lämpötila.
2. Kuumenna kiuasta puoli tuntia. ÄLÄ oleskele saunassa tänä aikana.
3. Anna saunahuoneen tuulettua kunnolla ensimmäisen lämmityskerran jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei muodosta savua tai hajua, voit alkaa käyttää
saunaa. Jos savua tai hajua muodostuu yhä, poistu saunahuoneesta välittömasti ja
toista vaiheet 1 – 4 uudelleen.
Tarkistasauna aina ennenkiukaanpäällekytkemistä (etteikiukaallatai sen suojaetäisyyksien
sisällä ole mitään palavaa). Varmista, että saunan tuuletus on riittävä ja asianmukainen.
Teholtaan oikean kokoinen kiuas lämmittää saunahuoneen valmiiksi noin tunnissa (Katso
sivu 28). Lämpötilan saunassa tulisi olla noin + 60 - + 90 °C. Saunahuoneen lämpötila on
yksilöllinen ja siihen vaikuttaa muun muassa kiuasmalli, saunahuoneen koko, ilmanvaihto
sekä saunojien omat mieltymykset. Liian suuritehoinen kiuas lämmittää saunan liian
nopeasti, jolloin kivet eivät ehdi lämmetä tarpeeksi. Tästä johtuen suurin osa löylyvedestä
valuu suoraan kiukaan läpi. Jos kiuas on saunahuoneeseen nähden alitehoinen, saunan
lämmittämiseen tarvitaan enemmän aikaa.
