Sawo TH2-30NB User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
TOWER HEATER
ROUND
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnasta!
Tutustu huolellisesti käyttöohjeisiin ennen tuotteen käyttöä.
TH2-30NB
TH3-35NB
TH3-45NB
TH3-60NB
TH2-30NS
TH3-35NS
TH3-45NS
TH3-60NS
TH4-60NB
TH4-60NS
TH5-80NB
TH5-80NS
TH5-90NS
TH6-80NB
TH6-90NB
TH6-80NS
TH6-90NS
TH6-105NS
TH6-120NS
TH9-105NS
TH9-120NS
TH9-150NS
TH9-180NS
TH12-150NS
TH12-180NS
TH12-210NS
TH12-240NS

SUOMI
2
KATSO OHJEISTA
TÄRKEÄT LISÄOHJEET
READ THE MANUAL FOR
ADDITIONAL IMPORT-
ANT INSTRUCTIONS
PEITTÄMINEN
AIHEUTTAA
PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
Turvallisuusohjeet...........................................................................4
Käyttäjälle: ...........................................................................4
Asentajalle:...........................................................................6
Kiukaan Asennus...........................................................................8
Kiuaskivet....................................................................................10
Kivien Ladonta Kiukaaseen............................................................10
Huohotin .....................................................................................12
Kiukaan käyttö ilman huohotinta (NB-mallit)...................................13
Ohjaussäätimet (NB-mallit) ...........................................................14
Termostaatti........................................................................14
Ajastin................................................................................14
Kytkentäkaavio.............................................................................15
Sensorin sijainti (NS-mallit) ...........................................................20
Ilmanvaihto .................................................................................22
Eristys .........................................................................................22
Saunahuoneen lämmitys............................................................... 24
Saunan huolto..............................................................................26
Vianetsintäkaavio .........................................................................28
Tekniset tiedot .............................................................................30
Löylyveden laatuvaatimukset.........................................................31
Tornikiukaan varaosat:..................................................................31
SISÄLLYSLUETTELO

ENGLISH 3
TABLE OF CONTENTS
Safety instructions..........................................................................5
For user:...............................................................................5
For technicians:.....................................................................7
Heater installation ..........................................................................9
Heater stones ..............................................................................11

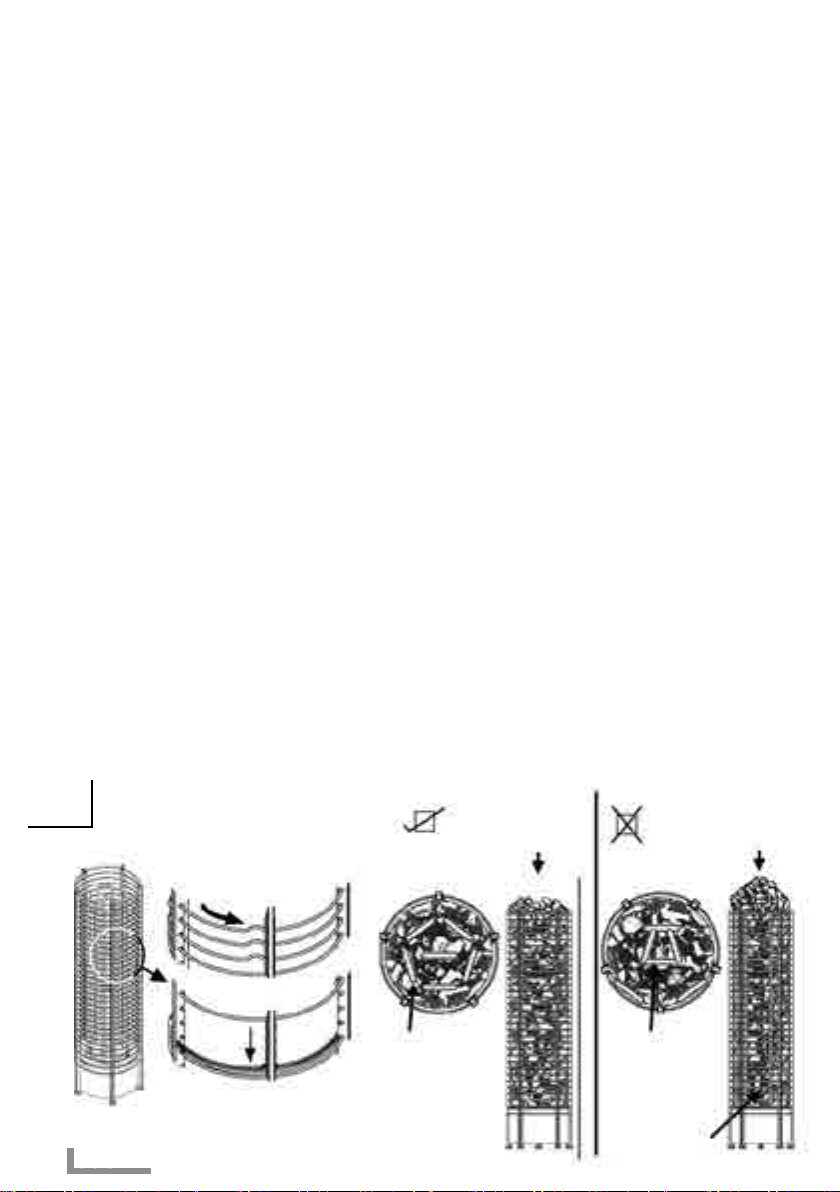

Loading stones into the heater ............................................11

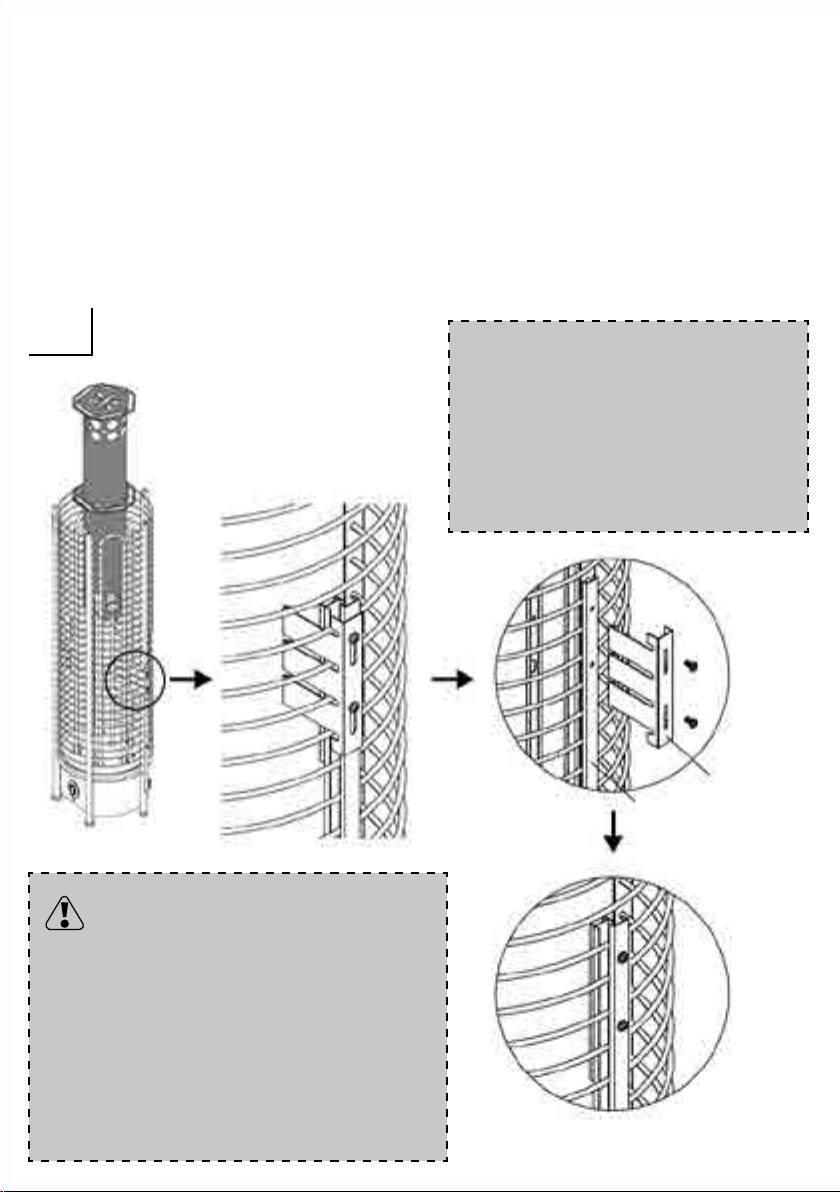

Stone Spacer ...............................................................................12
When not using Stone Spacer (for NB only)....................................13
Control settings (NB-moodels).......................................................14
Thermostat.........................................................................14
Timer .................................................................................14

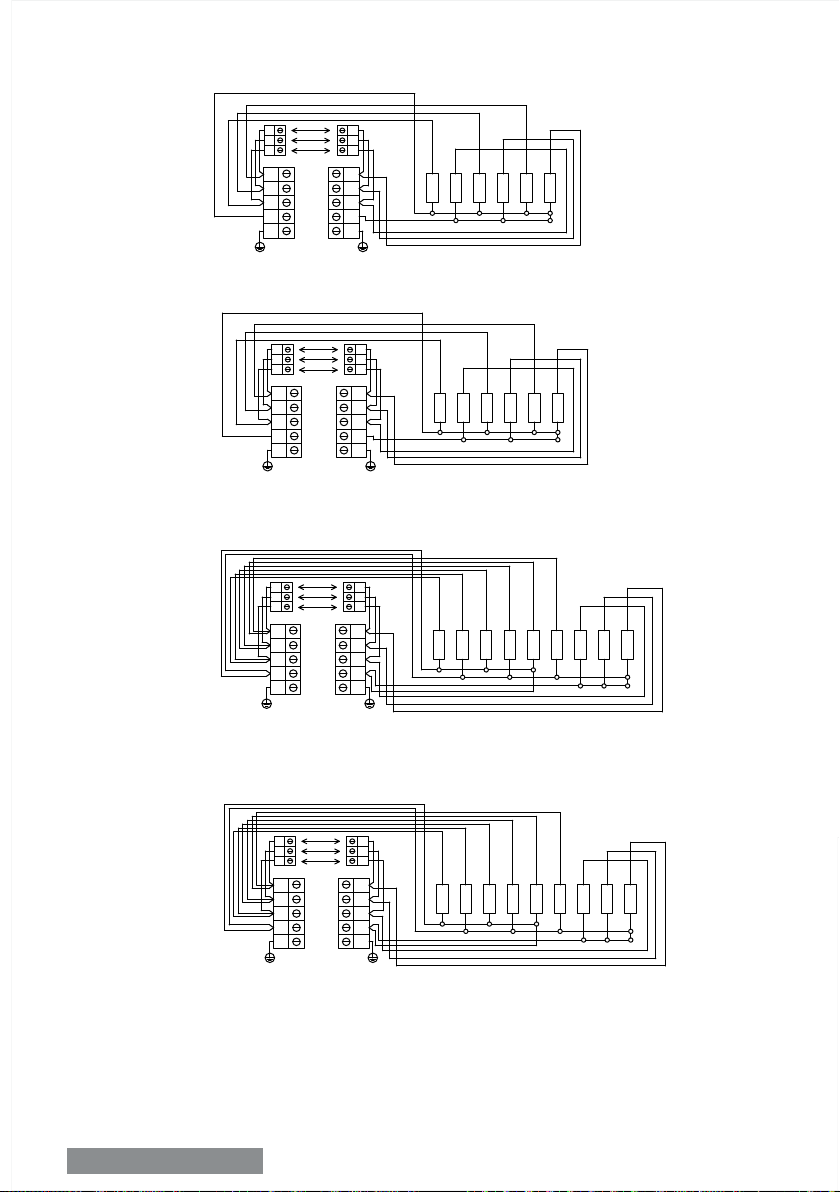

Electrical diagram.........................................................................15
Sensor location (NS-MODELS) ....................................................... 20
Air ventilation...............................................................................23
Insulation ....................................................................................23
Heating of the sauna room............................................................25
Sauna maintenance......................................................................27
Diagnostic table ...........................................................................29
Technical data..............................................................................30
Quality requirements for water which is thrown to the heater..........31
Tower heater spare parts .............................................................. 31
NOTE!
Warranty is not covering damages
which are caused by installing, using
or maintenance of contrary guidelines
in this manual. Contact for your retailer
in warranty questions.
HUOM!
Takuu ei kata vahinkoja, jotka
aiheutuvat ohjeiden vastaisesta
asennuksesta, käytöstä tai ylläpidosta.
Takuuasioissa ota aina yhteyttä
jälleenmyyjääsi/maahantuojaan.

SUOMI
4
TURVALLISUUSOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asentamista tai saunan käyttöä.
Käyttäjälle:
• Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyysiset
tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta
turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö.
• Lapset eivät saa puhdistaa tai huoltaa kiuasta ilman valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä valmista ruokaa kiukaalla.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. uima- tai porealtaasta) tai merivettä löylyvetenä. Se
tuhoaa kiukaan.
• Kiukaan asentamisen jälkeen lämmitä saunaa n. 30 minuutin ajan. Älä ole saunan
sisällä suorittaessasi ensimmäistä lämmitystä (Katso sivu 24)
• Varmista ettei kiukaalla ole syttyvää materiaalia, ennen kuin kytket kiukaan päälle.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. (See page 25)
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

SUOMI
6
Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso sivu
9
• Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva
raitisilma ei vaikuta niiden toimintaan. Ohjauspaneeli voidaan asentaa valintasi
mukaan saunan ulko- tai sisäpuolelle.
• Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus
mahdollisuus on asennettava erillinen ovitunnistin saunan oveen. Tunnistin kytkee
pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja ovi avataan.
• Ennen kiukaan asennusta tarkista valmistajan saunalle määrittelemät maksimija
minimikoot (Katso sivu 30).
• Varmista, että saunan ilmanvaihto on riittävä ja asianmukainen (Katso sivu 22).

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 30).
• Observe the specications on ventilation of the sauna cabin (See page 23).

SUOMI | ENGLISH
8

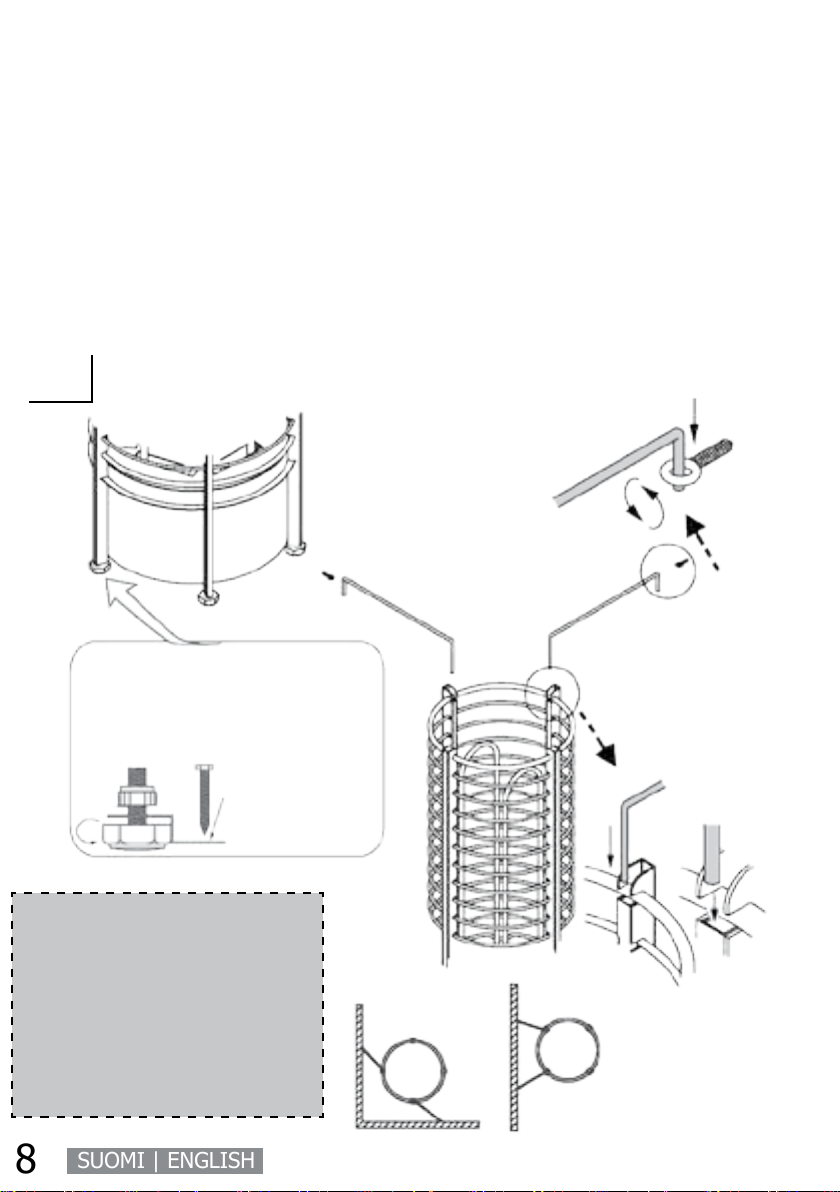

Kuva 1a.
Fig. 1a Jalka
Stand
Kierrä säätääksesi
korkeuden.
Twist to adjust the
height
Ruuvataan suoraan
lattiaan, estämään
kiukaan liikkuminen.
Must be screwed di-
rectly on the oor to
prevent the heater
from being acciden-
taly removed.
NOTE!
Remove the carton from the heating
elements before installing the heater
as it is only intended to protect them
during shipment.
KIUKAAN ASENNUS
Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä.
Turvallisuussyistä annettuja minimisuojaetäisyyksiä (Katso sivu 9) sekä kuutiotilavuuksia
(Katso sivu 30 tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden
kiukaan, ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa
kiukaan kiinnittäminen lattiaan on säädetty lailla.
Kiuas on todella kuuma. Suosittelemme asentamaan kiukaaseen suojakaiteen, jolla
vähennät kosketusmahdollisuuksia kuuman kiukaan kanssa.
Kiukaan liitäntäjohtona tulee käyttää H07RN-F kaapelia tai vastaavaa. Turvallisuuden ja
luotettavuuden varmistamiseksi ainoastaan valtuutettu sähköasentaja saa tehdä kiukaan
kytkennät. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu 15
kytkentäkaavio).
HUOM!
Poista suojapahvi vastuksista ennen
kiukaan asentamista. Pahvi on
tarkoitettu ainoastaan suojaamaan
vastuksia kuljetuksen aikana.

SUOMI | ENGLISH 9
A
A
100
B
20
max. 750
max. 900
100
100
100
100
150
200
1900
1900
1900
1900
1900
2100
TH6-80NB
TH6-90NB
TH6-80NS
TH6-90NS
TH6-105NS
TH6-120NS
A B
150
150
200
200
200
200
200
200
2100
2100
2100
2100
2300
2300
2300
2300
TH9-105NS
TH9-120NS
TH9-150NS
TH9-180NS
TH12-150NS
TH12-180NS
TH12-210NS
TH12-240NS
A B A B
100
150
150
150
150
100
100
150
150
150
100
150
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
TH2-30NB
TH3-35NB
TH3-45NB
TH3-60NB
TH2-30NS
TH3-35NS
TH3-45NS
TH3-60NS
TH4-60NB
TH4-60NS
TH5-80NS
100 1900TH5-80NB
TH5-90NS
Kuva 2
Fig. 2
HEATER INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 30). Do not install the heater to the
oor or wall niche. Do not install more than one heater in a sauna room unless you follow
the special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 15).
Please refer to the control unit
manual for maximum power
rating. Check control’s maximum
capacity if additional contactor
unit is needed.
HUOM!
Tarkista ohjauskeskuksen
teholuokka ohjauskeskuksen
käyttöohjeesta. Tarkista ohjaimen
maksimikapasiteetti ja hanki
tarvittaessa lisäkontaktoriyksikkö.
Minimisuojaetäisyydet (mm)
NOTE!
Minimum safety distances (mm)

SUOMI
10
Good stone
arrangement Bad stone
arrangement
Heating Elements
exposed
Heating element
Top view Top view
Stone
Kuva 3.
Fig. 3
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan
höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet
poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan
kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti
Tarvittava kivimäärä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu 30, tekniset
tiedot).
HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä
kiukaassasi vain valmistajan suosittelemia SAWO-kiuaskiviä. Väärien kivien käyttö voi
aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia
kiuaskiviä.
KIVIEN LADONTA KIUKAASEEN
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kivien
latomisessa kiukaaseen on huomioitava, että kiukaan läpi virtaavan ilman kiertoa ei estetä koska
tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen.
Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin vaan tällaiset kivet
on poistettava. Varmista, että lämmityselementtejä tukeva teline on tukevasti paikallaa. Kivet ovat
ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja elementit eivät saa koskettaa
toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia pienikokoisia kiviä tai kiven paloja
ei kiukaaseen saa laittaa koska ne vaarantavat ilman kierron ja voivat aiheuttaa lämmityselementtien
ylikuumenemisen. Kiukaan mukana tulevat erilliset vastuspidikkeet on asennettava huolellisesti
siten, että ne estävät vastusten keskinäiset kontaktit. Älä lado kiviä vastustelineen sisäpuolelle,
vaan pelkästään sen ympärille ja yläpuolelle. Kivet on ladottava kiukaaseen siten, että elementit
peittyvät mahdollisimman hyvin ulkopäin katsottuna. Jos vastukset koskevat toisiinsa, vastusten
elinikä lyhenee huomattavasti.
HUOM! Takuu ei korvaa vastuksia, jotka ovat rikkoutuneet väärän kivilajin käytöstä tai virheellisen
ladonnan aiheuttaman ylikuumenemisen tai sen aiheuttamista mekaanisista vaurioista.
Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan päälle hetkeksi ja
kaikkien vastusten tulee lämmetä.
Älä lado kiviä vastustelineen
sisäpuolelle.
Do not put stones inside the
heating element holder.
Huono kivitys
Ylänäkymä Ylänäkymä
Vastukset näkyvillä
Vastus
Kivi
Hyvä kivitys

ENGLISH 11
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 30 Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load
the stones to the heater so that the heating elements are not visible from any angle. If
heating elements touch each others, it will signicantly reduce the life span of heating
element.
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.

SUOMI | ENGLISH
12
HUOHOTIN
Kiuasta voidaan käyttää joko huohottimen kanssa tai ilman huohotinta. Kiukaalla on
erilaiset ominaisuudet huohottimella ja ilman, joten käyttäjä voi päättää sen käytöstä
omien mieltymystensä mukaan
HUOHOTTIMEN KANSSA:
• Lämmitysaika lyhenee säästäen
sähköä
• Pidentää vastusten elinikää
• Korkeampi saunan lämpötila
ILMAN HUOHOTINTA:
• Suurempi kivimäärä lisää
• vesihöyryn määrää
• Matalampi saunan lämpötila,
• Säästää sähköä laitoskäytössä
• Pehmeämmät ja kosteammat löylyt
STONE SPACER
The heater can be used with or without the stone spacer, depending on the preference
of the user. See comparison below.
WITH STONE SPACER:
• Faster heating ability thus saves
energy
• Extend life span of heating element
• Hotter room temperature
WITHOUT STONE SPACER:
• More stones means more steam
• Milder room temperature, energy
savings in commercial use
• Softer and moister steam
Huohotin
Stone spacer
HUOM!
Varmista ettei kivet pääse huo-
hottimen sisäpuolelle sillä ne
estävät tarvittavan ilmankierron
NOTE!
Make sure that any size of stone
can’t get inside the stone spacer
as it will block the air ow
Kuva 4
Fig. 4

SUOMI | ENGLISH 13
KIUKAAN KÄYTTÖ ILMAN HUOHOTINTA (NB-MALLIT)
1. Poista huohotin
2. Irrota ruuvit jotka pitävät lämmön-
johdinta ja sensoripidikettä kiinni
3. Irrottaessasi lämmönjohdinta, varmista
että sensoripidike ei liiku
4. Poista lämmönjohdin
5. Kiinnitä sensoripidike aiemmin irrotta-
millasi kahdella ruuvilla
HUOM!
Jos NB-kiuasta käytetään ilman huo-
hotinta, tulee sensoripidekkeen päälle
kiinnitetty lämmönjohdin irroittaa.
VAROITUS!
Jos huohotin asennetaan myöhemmin
takaisin, tulee lämmönjohdin kiinnittää
takaisin sensoripidikkeen päälle samaan
tapaan kuin se oli ennen sen irrottamista.
Huohottimen käyttäminen ilman lämmön-
johdinta voi aiheuttaa palovaaran.
WHEN NOT USING STONE SPACER (FOR NB ONLY)
1. Remove Stone Spacer
2. Unscrew the heat sink
3. While unscrewing the heat sink, hold
tightly the sensor cover to prevent
dislocation of the sensors
4. Remove the heat sink
5. Return the screws
NOTE!
If NB heater is used without stone spacer,
heat sink that covers the sensor holder
must be removed.
WARNING!
Later on if stone spacer is added, the heat
sink has to be installed at the same time
back to the heater. Using stone spacer
without heat sink might cause re hazard.
Kuva 5
Fig. 5
Lämmönjohdin
Heat sink
Sensoripidike
Sensor cover

SUOMI | ENGLISH
14
Termostaattin
Thermostat
Ajastin
Timer
CONTROL SETTINGS (NB-MODELS)
THERMOSTAT
Adjust the temperature of the sauna by simply turning the operating knob. Thermostat
support automatically the chosen temperature. In case the heater overheats, the safety
sensor will automatically stop the heater even if the timer is on. Find out for what reason
the heater overheated. The reason for this could be too tightly or too loosely placed
sauna stones, heater´s location or inappropriate ventilation. Exposure of the sensor to
the glowing heating element may cause sensor to overheat. Find out the reason for
overheating and x the problem before resetting the safety sensor. The reset button hole
is located near the thermostat knob.
TIMER
The timer has 1-8 (white) hours presetting time and 1-4 (pink) hours operating time.
To start the heater at once, turn the knob to anywhere between 1-4 on the operating time
scale. The heater will start and remain on for the time selected.
To preset the timer, simply turn the knob to anywhere between 1-8. When the specic
number of hours is reached, the heater will start running and stay on for up to 4 hours if
you don’t turn it off earlier.
OHJAUSSÄÄTIMET (NB-MALLIT)
TERMOSTAATTI
Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä.
Termostaatti ylläpitää valitun lämpötilan tason.
Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois
automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas
ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet,
kiukaan sijainti tai virheellinen tuuletus. Jos näin tapahtuu, korjaa
ongelma ennen kiukaan uudelleenkäyttämistä. Palautuspainikkeen
kolo on lämpötilanupin vieressä.
AJASTIN
Ajastimessa on 1-8 (valkoiset) tunnin esivalinta-aika ja 1-4
(vaaleanpunaiset) tunnin toiminta-aika.
Käynnistääksesi kiukaan välittömästi käännä säädintä mihin tahansa
1-4 tunnin välillä. Kiuas on päällä halutun ajan.
Asettaaksesi ajastimen, käännä säädintä mihin tahansa 1-8 tunnin
välillä. Kun haluttu määrä tunteja on kulunut, kiuas kytkeytyy päälle
neljäksi tunniksi ellei sitä aiemmin kytketä pois päältä.

SUOMI | ENGLISH 15
N
G
TH3-60NS 6,0 kW 6,0 kW
9,0 kW
8,0 kW
2.0 2.0 2.0
W
V
UN
G
TH4-60NS
1.5 1.5 1.5 1.5
W
V
U
TH5-80NS TH5-90NS
8,0 kWTH6-80NS
N
U
V
W
G
1.15 1.15 1.15 1.5 1.5 1.5
9,0 kW
TH6-90NS
N
U
V
W
G
1.5 1.5 1.5 1.5 1.5 1.5
N
U
V
W
G
2.0
1.5
2.0
1.5
2.0
N
U
V
W
G
1.5
1.5
1.5
1.5
2.0
TH3-35NS 3,5 kW
380-415V 3N~
50/60Hz
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
U
W
V
N
H1 H2
H3
W
V
U
N
N
G
220-230V 1N~
380-415V 2N~
V
U
N
G
1.5 1.5
TH2-30NS 3,0 kW
ELECTRICAL DIAGRAM
HUOM!
Siirrä jumpperia kun
käytät yksivaihe
kytkentää tai delta
kytkentää
NOTE!
Relocate jumper when using
220-240V 1N~ (Single Phase)
220-240V 3~ (Delta Connection)
KYTKENTÄKAAVIO

SUOMI | ENGLISH
16
W
V
U
W
V
U
N
G
N
G
W
V
U
W
V
U
1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15
TH12-150NS
6.9 kw 7.95 kw
T1 T2
1.5 1.15 1.5
15,0 kW
TH9-180NS
N
G
N
G
6.0 kw 12.0 kw
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
T1 T2
W
V
U
W
V
U
18,0 kW
N
G
N
G
1.5
2.0
1.5 1.5
2.0
1.5 1.5
2.0
1.5
TH9-150NS 15,0 kW
9.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
TH12-180NS
9.0kw 9.0 kw
T1 T2
1.5 1.5 1.5
18,0 kW
TH9-105NS
6.9 kw 3.45 kw
T1 T2
W
V
U
W
V
U
N
G
N
G
1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15 1.15
W
V
U
W
V
U
N
G
N
G
2.0
1.5
2.0
1.5
2.0
1.5
TH6-105NS
6.0 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
TH6-120NS
6.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0
N
G
N
G
1.5 1.5 1.15 1.15 1.15 1.15 1.5 1.5 1.5
TH9-120NS
10,5 kW
10,5 kW
12,0 kW
12,0 kW
7.6 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U

SUOMI | ENGLISH 17
W
V
U
W
V
U
N
G
N
G
W
V
U
W
V
U
1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15
TH12-150NS
6.9 kw 7.95 kw
T1 T2
1.5 1.15 1.5
15,0 kW
TH9-180NS
N
G
N
G
6.0 kw 12.0 kw
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
T1 T2
W
V
U
W
V
U
18,0 kW
N
G
N
G
1.5
2.0
1.5 1.5
2.0
1.5 1.5
2.0
1.5
TH9-150NS 15,0 kW
9.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
TH12-180NS
9.0kw 9.0 kw
T1 T2
1.5 1.5 1.5
18,0 kW
TH9-105NS
6.9 kw 3.45 kw
T1 T2
W
V
U
W
V
U
N
G
N
G
1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15 1.15
W
V
U
W
V
U
N
G
N
G
2.0
1.5
2.0
1.5
2.0
1.5
TH6-105NS
6.0 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
TH6-120NS
6.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0
N
G
N
G
1.5 1.5 1.15 1.15 1.15 1.15 1.5 1.5 1.5
TH9-120NS
10,5 kW
10,5 kW
12,0 kW
12,0 kW
7.6 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U

SUOMI | ENGLISH
18
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
TH12-240NS
12.0kw 12.0 kw
T1 T2
2.0 2.0 2.0
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.5 1.5 1.5 1.5
2.0 2.0 2.0
TH12-210NS
24,0 kW
21,0 kW
9.0kw 12.0 kw
T1 T2
2.0 2.0 2.0
TH2-30NB
3,0 kW
230V 1N~ /
400V 2N~
TH3-35NB 3,5 kW
SENSOR
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
TIMER THERMOSTAT
2 PHASE/ 1 PHASE
INPUT
INPUT
a
a
M
400V 2N~
230V 1N~
N
a1
a1 a
a1
J1
N
L1 K(230V)
PL
A3
H1
H2
B3
b0
b
b0
b
b0
b
A2
A1
PL
B2
B1
L2
NL1 NK(230V)
(PREMIUM ONLY)
SENSOR
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
3 PHASE/ 1 PHASE
L1L2
L3
380-415V 3N~
50/60Hz
N
NK (
230V)
M
a1 aB1 A1
A2
B2
A3
B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
PL
PL
J1
N
L1
L2
L3
220-240V 3~
50/60Hz
N K (
230V)
L1
220-240V 1N~
50/60Hz
N K
(
230V)
TIMER THERMOSTAT
INPUT
INPUT
INPUT
TH4-60NB 6,0 kW
NL1L2 L3
400V 3N~
50/60Hz
M
a1 a B1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3 H4
N K
PL
( 230V)
J1
PL
(*Premium
Models Only)
TH3-45NB
TH3-60NB
4,5 kW
6,0 kW
NL1L2 L3
400V 3N~
50/60Hz
M
a1 a B1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
NK
PL
PL
( 230V)
J1
(*Premium Models Only)
TH6-90NB 9,0 kW
TH6-80NB 8,0 kW
NL1L2 L3
400V 3N~
50/60Hz
400V 3N~
50/60Hz
M
a1 a B1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H3 H2 H1 H4 H5 H6
N K
PL
( 230V)
J1
TH5-80NB 8,0 kW
NL1L2 L3
a1 aB1
A1
A2 B2
A3 B3
b
a1
a1
b0
bb0
b b0
H1 H2 H3 H4 H5
N K
PL
( 230V)
J1
PL
(*Premium
Models Only)
(*Premium
Models Only)
PL
TIMER THERMOSTAT
3 PHASE
TIMER THERMOSTAT
3 PHASE
TIMER THERMOSTAT
3 PHASE
TIMER THERMOSTAT
3 PHASE
SENSOR
SENSOR
SENSOR
SENSOR
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
INPUT INPUT
INPUT
INPUT
3 VAIHE / 1 VAIHE
2 VAIHE / 1 VAIHE
AJASTIN
AJASTIN
ANTURI ANTURI
SYÖTE
SYÖTE
SYÖTE
SYÖTE
SYÖTE
TERMOSTAATTI
TERMOSTAATTI
230V N & K on lähtöjännite
kotitalouk-sien sähkölämmityksen
hallintaan, eikä tule käyttää
jännitesyöttönä.
(Käyttö vapaaehtoista)
230V N & K on lähtöjännite
kotitalouk-sien sähkölämmityksen
hallintaan, eikä tule käyttää
jännitesyöttönä.
(Käyttö vapaaehtoista)

SUOMI | ENGLISH 19
TH4-60NB 6,0 kW
NL1L2 L3
400V 3N~
50/60Hz
M
a1 a B1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3 H4
N K
PL
( 230V)
J1
PL
(*Premium
Models Only)
TH3-45NB
TH3-60NB
4,5 kW
6,0 kW
NL1L2 L3
400V 3N~
50/60Hz
M
a1 a B1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
NK
PL
PL
( 230V)
J1
(*Premium Models Only)
TH6-90NB 9,0 kW
TH6-80NB 8,0 kW
NL1L2 L3
400V 3N~
50/60Hz
400V 3N~
50/60Hz
M
a1 a B1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H3 H2 H1 H4 H5 H6
N K
PL
( 230V)
J1
TH5-80NB 8,0 kW
NL1L2 L3
a1 aB1
A1
A2 B2
A3 B3
b
a1
a1
b0
bb0
b b0
H1 H2 H3 H4 H5
N K
PL
( 230V)
J1
PL
(*Premium
Models Only)
(*Premium
Models Only)
PL
TIMER THERMOSTAT
3 PHASE
TIMER THERMOSTAT
3 PHASE
TIMER THERMOSTAT
3 PHASE
TIMER THERMOSTAT
3 PHASE
SENSOR
SENSOR
SENSOR
SENSOR
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
230V of N & K is an output
voltage for control of heating
in the household, and not for
input supply.
( Usage is optional)
INPUT INPUT
INPUT
INPUT
AJASTIN
AJASTIN AJASTIN
AJASTIN
ANTURI
ANTURI
ANTURI
ANTURI
SYÖTE
SYÖTE
SYÖTE
SYÖTE
TERMOSTAATTI
TERMOSTAATTI TERMOSTAATTI
TERMOSTAATTI
230V N & K on lähtöjännite
kotitalouk-sien sähkölämmityksen
hallintaan, eikä tule käyttää
jännitesyöttönä.
(Käyttö vapaaehtoista)
230V N & K on lähtöjännite
kotitalouk-sien sähkölämmityksen
hallintaan, eikä tule käyttää
jännitesyöttönä.
(Käyttö vapaaehtoista)
230V N & K on lähtöjännite
kotitalouk-sien sähkölämmityksen
hallintaan, eikä tule käyttää
jännitesyöttönä.
(Käyttö vapaaehtoista)
230V N & K on lähtöjännite
kotitalouk-sien sähkölämmityksen
hallintaan, eikä tule käyttää
jännitesyöttönä.
(Käyttö vapaaehtoista)
3 VAIHE
3 VAIHE 3 VAIHE
3 VAIHE

SUOMI | ENGLISH
20
1M
See Airvent
Installation
360°
180°
Min. 1000mm
Min. 500mm
Tuloilmaventtiilin asentaminen
Inlet air vent installation
SENSOR LOCATION (NS-MODELS)
HUOM!
Jos kiukaassasi on erillinen ohjauskeskus, täytyy
ylikuumenemisen estävä lämpötilantunnistin asentaa
kattoon, ylhäältäpäin kohtisuoraan katsottuna keskelle
kiuasta, vaikka ohjauskeskuksen käyttöohjeissa
sanottaisiinkin toisin. Jos lämpötilantunnistin
asennetaan kiukaan yläpuolelle seinään, aiheuttaa
se kiukaan ylikuumenemisvaaran. Tunnistinta
ei myöskään saa asentaa alle 1 metrin päähän
ilmanvaihtoventtiileistä. Älä asenna lämpötila-anturia
alle 1 metrin päähän suuntaamattomasta ilmaventtiilistä
tai alle 0,5 metrin päähän poispäin suunnatusta
ilmaventtiilistä.
NOTE!
When using a separate control with the heater
the temperature sensor with safety fuse, (which
prevents the heater from overheating) must always
be installed in the ceiling directly above the center
of the heater even if the control unit’s manual
states otherwise. Installing the sensor above the
heater on the wall may cause over heating of the
sauna heater. Do not install the temperature sensor
with fuse closer than 1 meter from the ventilation
louvers. Do not place the sensors under 1 m from
non-directional air ventilation or not under 0,5 m
from a directional air ventilation, which is directed
away from sensors.
Suuntaamaton ilmavirta
Non-directed airow
Tunnistin
Sensor
Tunnistin
Sensor
Tunnistin
Sensor
Suunnattu ilmavirta
Directed airow
Lämpötilatunnistin
Temperature Sensor
ILMANVAIHTO
AIR VENT
ILMANVAIHTO
AIR VENT
SENSORIN PAIKKA
SENSOR LOCATION
KATTO
CEILING
SEINÄ
WALL
SEINÄ
WALL
LATTIA
FLOOR
(NS-MALLIT)
SENSORIN SIJAINTI
