Sawo CIRRUS HEATER User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
CIRRUS HEATER
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
CIR2-30NB
CIR3-45NB
CIR2-30NS
CIR3-45NS
CIR2-40NB
CIR3-60NB
CIR2-40NS
CIR3-60NS
CIR2-50NB
CIR3-75NB
CIR2-50NS
CIR3-75NS
CIR2-60NB
CIR3-90NB
CIR2-60NS
CIR3-90NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen
käyttöönottoa.
Congratulations on your purchase of
SAWO sauna heater!
Please read the manual carefully before
using the heater.
Vastukset
Heating Elements
Termostaatti
Thermostat
Ajastin
Timer
3,0 kW
4,0 kW
5,0 kW
6,0 kW
4,5 kW
6,0 kW
7,5 kW
9,0 kW

KATSO OHJEISTA
TÄRKEÄT
LISÄOHJEET
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
PEITTÄMINEN AIHEUTTAA
PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
Turvaohjeet.................................................................. 4
Käyttäjälle: .................................................................. 4
Asentajalle:.................................................................. 4
Kiukaan asentaminen................................................... 6

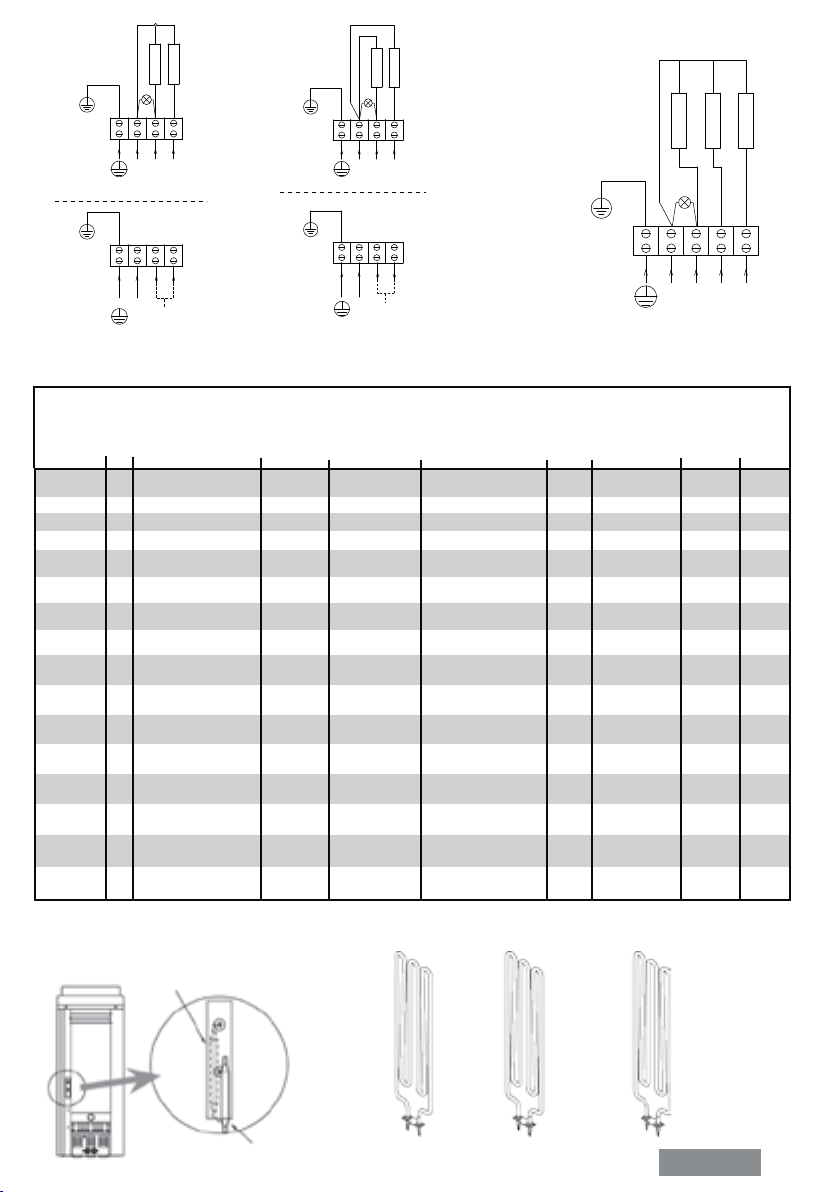

Kytkentäkaavio............................................................. 8
Tekniset tiedot.............................................................. 9
Kivien latominen kiukaaseen.........................................10
Kiuaskivet ...................................................................10
Ohjaussäätimet ...........................................................12
Termostaatti................................................................12
Ajastin........................................................................12
Saunahuoneen lämmitys ..............................................14
Eristys ........................................................................16
Ilmanvaihto.................................................................16
Saunan huolto.............................................................18
Vianetsintäkaavio ........................................................20
CIRRUS kiukaan varaosat.............................................22
SISÄLLYSLUETTELO
SUOMI
2

TABLE OF CONTENTS
Safety instructions........................................................ 5
For user:...................................................................... 5
For technicians:............................................................ 5
Heater Installation........................................................ 7
Electrical diagram ......................................................... 8
Technical data .............................................................. 9
Heater Stones ............................................................11
Loading stones to heater..............................................11
Control Settings...........................................................13
Thermostat .................................................................13
Timer .........................................................................13
Heating of the Sauna...................................................15
Insulation ...................................................................17
Air Ventilation..............................................................17
Sauna maintenance .....................................................19
Diagnostic table...........................................................21
CIRRUS Heater Spare Parts ..........................................23
ENGLISH 3

TURVAOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
• Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta ki-
ukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa
käyttää ainoastaan sen käyttöön perehtynyt henkilö.
• Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltotoimenpiteitä ilman
valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä käytä kiuasta grillinä.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä. Se tuhoaa kiukaan.
• Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä. Katso sivu 16
• Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen päälle kytkemistä.
ENGLISH
4

SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g) . From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay inside the
sauna room while performing the operation. See page 17
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote operation.
ENGLISH 5

Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta.
Katso sivu 8
• Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan
tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee
ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
• Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos sen voi kytkeä päälle
kauko-ohjaimella, on saunan oveen asennettava erillinen ovitunnistin, joka kytkee
pois päältä kaikki esiajastustoiminnot kun kiuas on valmiustilassa ja saunan ovi
avataan.
• Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat saunan maximi ja minimi
koot. Katso sivu 11
• Varmista, että saunan ilmanvaihto on riitävä ja asianmukainen. Katso sivu 18
SUOMI
6

For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater. See page 8
• The electronic sensor and electornic heating system should be mounted in a way so
that incoming air will not interfere with it. If using separate control, the controlunit
and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on by
a separate remote-control system, the door of the sauna room must be tted with an
interlock such that the stand-by mode setting for remote operation is disabled if the
sauna door is opened when the stand-by mode setting for remote operation is set.
• Observe the specications on volumes of the sauna cabin. See page 11
• Observe the specications on ventilation of the sauna cabin. See page 19
ENGLISH 7

C
A
1900
450
150
B
830
SIDE VIEW
305
D
WALL MOUNTINGTOP VIEW
CIR2-30NB
CIR2-40NB
CIR2-50NB
CIR2-60NB
CIR3-45NB
CIR3-60NB
CIR3-75NB
CIR3-90NB
200
200
275
300
250
300
350
400
100
100
100
100
100
100
125
125
A B
75
75
75
100
75
100
100
125
150
150
150
175
230
255
255
280
C D
250
250
300
350
300
350
400
450
100
100
100
100
100
100
100
100
A B
75
75
75
100
75
100
100
125
C D
Built-in Controls
Separate Control Unit
Wall Mounting Rack Installation
CIR2-30NS
CIR2-40NS
CIR2-50NS
CIR2-60NS
CIR3-45NS
CIR3-60NS
CIR3-75NS
CIR3-90NS
150
150
150
175
230
255
255
280
KIUKAAN ASENTAMINEN
On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama ilmankierto yhdistyy
kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata vähimmäisetäisyyksiä turvallisuussyistä
(ks. kuva 1). Noudata annettuja kuutiotilavuuksia (Katso sivu 11). Kiuasta ei saa asentaa
syvennykseen. Saunaan saa asentaa vain yhden sähkökiukaan.
Varmista että seinä, johon asennat kiinnitystelineen on tarpeeksi tukeva (esimerkiksi vahvistukset
paneelissa) tai tue seinä paksulla levyllä estääksesi kiukaan putoamisen. Kiinnitä kiukaan teline
seinään. Ruuvit (6 kpl) ovat mukana telineen asentamista varten. Ripustaaksesi kiukaan telineeseen,
nosta kiuas ja sovita kiukaan takana olevat kannattimet telineen yläosassa oleviin uriin. Kiristä
vähintään yksi sivuruuvi estääksesi kiukaan liikkuminen.
Kiuaskytkennät saa tehdä ainoastaan valtuutettu sähköasentaja turvallisuuden ja luotettavuuden
varmistamiseksi. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu 10
kytkentäkaavio).

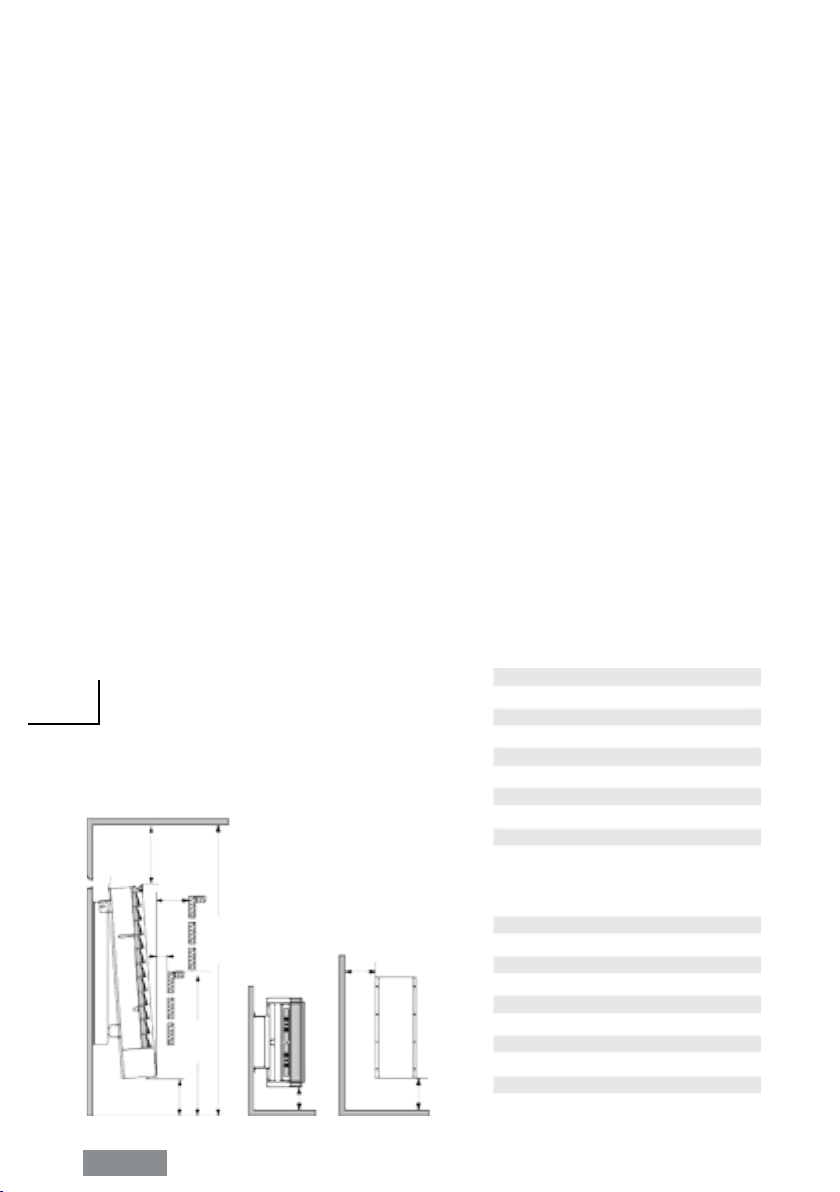

Kuva 1
Fig. 1 Vähimmäisturvaetäisyydet (mm)

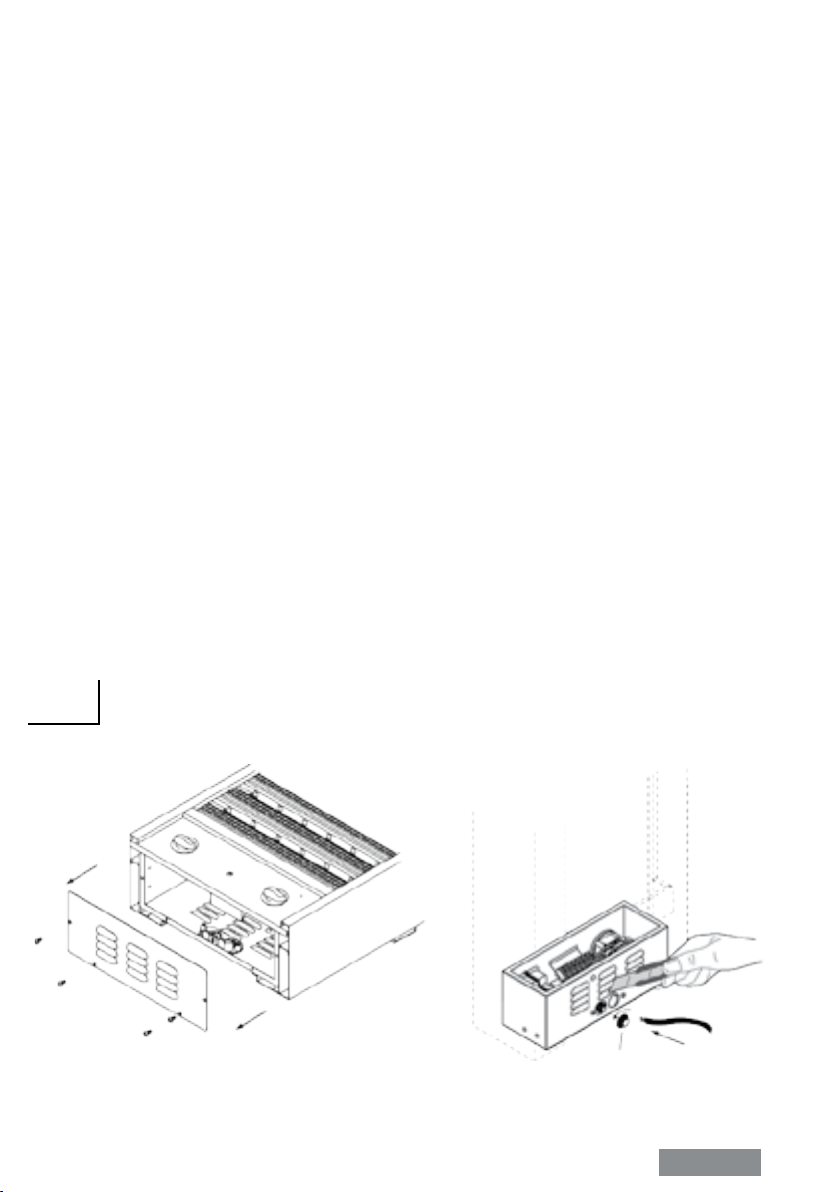

Sähkökaapeli pitää yhdistää ohjausyksikön sisällä olevaan riviliittimeen kaapelikotelon läpi. Johdon
täytyy olla tyyppiä H07RN-F tai vastaava. Tehdäksesi tämän ohjausyksikkö pitää avata (Katso sivu 2).
Ensiksi, vedä lämpötilansäätimen nuppi pois löytääksesi ruuvit, jotka pitävät suojakuorta paikoillaan.
Toiseksi, avaa nupin alta löytämäsi ruuvit sekä ohjausyksikön pohjasta (molemmilta puolilta).
Irrota suojakuori ja asenna sähkökaapeli kaapelikoteloon työntämällä se pohjassa olevan reiän läpi
(Katso kuva 2). Asenna kaapelit tiukasti riviliittimeen. Laita suojakuori, ruuvit ja lämpötilansäätimen
nuppi takaisin paikoilleen.
Käytettäessä kiuas on erittäin kuuma. Välttääksesi kosketuksen kuuman kiukaan kanssa, on
suositeltavaa, että sen ympärille asennetaan suojakaide. Varaa ajastin- ja termostaattisäätimien
käytölle tarpeeksi tilaa (Katso sivu 14).
Seinäkiinnitystelineen
kiinnittäminen
NB -kiukaat
NS-kiukaat
YLÄNÄKYMÄ
SIVUNÄKYMÄ SEINÄKIINNITYS
A B
Minimum Safety Distance (mm)
SUOMI
8

C
A
1900
450
150
B
830
SIDE VIEW
305
D
WALL MOUNTINGTOP VIEW
CIR2-30NB
CIR2-40NB
CIR2-50NB
CIR2-60NB
CIR3-45NB
CIR3-60NB
CIR3-75NB
CIR3-90NB
200
200
275
300
250
300
350
400
100
100
100
100
100
100
125
125
A B
75
75
75
100
75
100
100
125
150
150
150
175
230
255
255
280
C D
250
250
300
350
300
350
400
450
100
100
100
100
100
100
100
100
A B
75
75
75
100
75
100
100
125
C D
Built-in Controls
Separate Control Unit
Wall Mounting Rack Installation
CIR2-30NS
CIR2-40NS
CIR2-50NS
CIR2-60NS
CIR3-45NS
CIR3-60NS
CIR3-75NS
CIR3-90NS
150
150
150
175
230
255
255
280
A B
HEATER INSTALLATION
It is recommended that the heater be placed on the wall nearest to the door. The air circulation
created by the door should work together with the hot air generated by the heater. For safety
and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic
volumes (See page 11). Do not install the heater to the oor or wall niche. Install only one heater
in a sauna room.

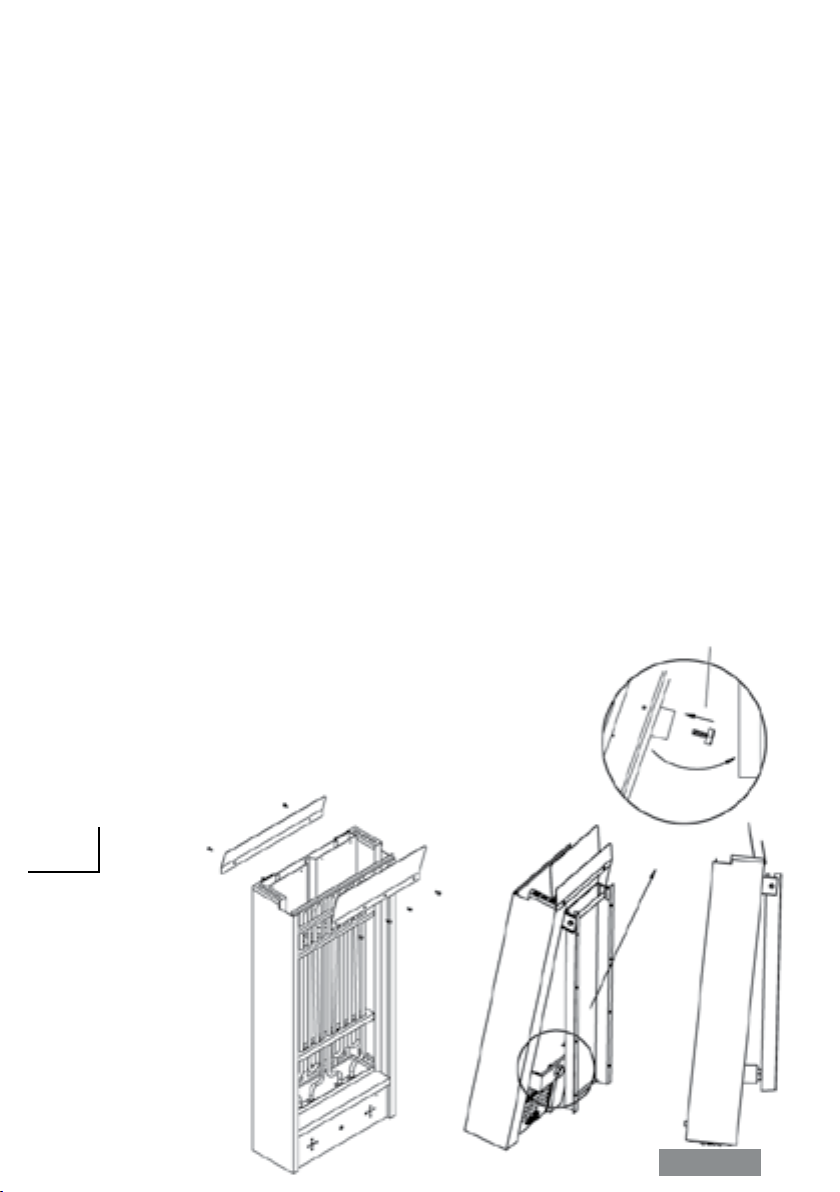

Be sure to build a strong foundation for the mounting rack (e.g. cross struts in sauna paneling) or
reinforce the wall with a thick board to prevent the heater from collapsing. Attach the heater to the
wall with the aid of the mounting rack. Screws (6 pieces) are provided for fastening of the rack to
the wall. To afx the heater to the rack, lift the heater and t the nuts that are placed at the back
of the heater to the slots on both sides at the top of the rack. Lock at least one of the side screws
to prevent the heater from being accidentally moved.
A certied electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connections can cause electric shock or re. Refer to the electrical diagram See page 10.
Kuva 2
Fig. 2
An electrical supply cable must be connected to the terminal block inside the control unit through
the cable channel. The cable must be H07RN-F type or its equivalent. To connect the cable, the
control unit must be opened (See Figure 2). First, pull the temperature knob outward to uncover the
screws that hold the plastic cover. Second, remove the set of screws under the temperature knob
and at the bottom (both sides) of the control unit. Detach the front plastic cover and nally insert
the electrical supply cable into the cable channel by simply slipping it through the hole at the bottom
of the channel towards the opening at the other end (See Figure 2). Install the cables tightly to the
terminal block. Put back the front plastic cover, screws and temperature knob.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is recommended
that a heater guard be provided. Reserve enough space for operation of the timer and thermostat
knobs.
Leikkaa Kaapelin kiinnike
Slice the Cable Clip
Takaa
Back Side
ENGLISH 9

CIR3-45NB
CIR3-60NB
CIR3-75NB
CIR3-90NB
CIR2-40NB
CIR2-50NB
CIR2-60NB
CIR2-30NB
CIR2-30NS
CIR2-40NS
CIR2-50NS
CIR2-60NS
CIR3-45NS
CIR3-60NS
CIR3-75NS
CIR3-90NS
1
2
1
2
1 фазы
1 PHASE
K(230V)
230V 1N~
N L1 N
2 PHASE
400V 2N~
a
M
N
a1
a1 a
a1
J1
N
L1 K(230V)
A3
H1
H2
B3
b0b
b0
b
b0b
A2
A1
PL
B2
B1
L2
2 PHASE
400V 2N~
a
a
M
N
a1
a1 a
a1
J1
N
L1 K(230V)
A3
H1 H2
B3
b0b
b0
b
b0b
A2
A1
PL
B2
B1
L2
NL1L2
NL1L2L3
NL1L2L3
NL1L2
SENSORI
SENSOR
NL1L2 L3
M
a1 aB1
A1
A2 B2
A3 B3
a1 a
a1 a
b
b0
b0
b0
H1 H2 H3
NK
PL
(230V)
J1
KYTKENTÄKAAVIO
ELECTRICAL DIAGRAM
AJASTIN
TIMER
AJASTIN
TIMER
AJASTIN
TIMER
2 VAIHE
2 VAIHE
TERMOSTAATTI
THERMOSTAT
TERMOSTAATTI
THERMOSTAT
TERMOSTAATTI
THERMOSTAT
SENSORI
SENSOR
SENSORI
SENSOR
Sähkölämmityksen ohjaus
Sähkölämmityksen ohjaus
Sähkölämmityksen ohjaus
Sähkölämmityksen ohjaus
Control of Electric Heating in the
household (usage is optional)
Control of Electric Heating
in the household (usage is
optional)
Control of Electric Heating in the
household (usage is optional)
Control of Electric Heating
in the household (usage is
optional)
Tandem-kytkentä
Tandem Type
Regulating Sensor
Safety Sensor
SST150 SST200 SST250
kW kW
SAUNA ROOM
SUPPLY CONTROLSIZE OF HEATER
SIZE OF
WIRE
HEIGHT**DEPTH*WIDTH
VOLTAGE
HEATING ELEMENT MIN MAX
TYPE
NUMBER (m3)
(mm
2
)
(mm)
HEATER
MODEL STONES FUSE
(AMP.)
(kg)
CIR2-30NB
CIR2-40NB
CIR2-50NB
CIR2-30NS
CIR2-40NS
CIR2-50NS
3,0
4,0
5,0
3,0
4,0
5,0
2 x 1.5
2 x 2.0
2 x 2.5
2 x 1.5
2 x 2.0
2 x 2.5
ARI150
ARI200
ARI250
ARI150
ARI200
ARI250
2
3
4
2
3
4
4
6
7.5
4
6
7.5
3 x 2.5
4 x 1.5
4 x 2.5
4 x 2.5
3 x 2.5
4 x 1.5
4 x 2.5
4 x 2.5
6
6
6
6
6
6
8 + 4h
8 + 4h
8 + 4h
separate
separate
separate
1 x 16
2 x 10
2 x 10
2 x 16
1 x 16
2 x 10
2 x 10
2 x 16
210
210
210
210
210
210
970
970
970
970
970
970
410
410
410
410
410
410
CIR3-45NB
CIR3-60NB
CIR3-75NB
CIR3-45NS
CIR3-60NS
CIR3-75NS
4,5
6,0
7,5
4,5
6,0
7,5
3 x 1.5
3 x 2.0
3 x 2.5
3 x 1.5
3 x 2.0
3 x 2.5
ARI150
ARI200
ARI250
ARI150
ARI200
ARI250
3
5
7
3
5
7
6
9
13
6
9
13
10
10
10
10
10
10
SOAPSTONES
25
25
25
CIR2-60NB 6,0 2 x 3.0 ARI300 5 9 4 x 2.5 6 8 + 4h 2 x 16210 970410 25
25
25
25
CIR2-60NS 6,0 2 x 3.0 ARI300 5 9 4 x 2.5 6 separate 2 x 16
210 970410 25
35
35
35
35
35
35
8 + 4h
8 + 4h
8 + 4h
separate
separate
separate
210
210
210
210
210
210
970
970
970
970
970
970
570
570
570
CIR3-90NB 9,0 3 x 3.0 ARI300 8 14 10 35 8 + 4h 210 970570
570
570
570
CIR3-90NS 9,0 3 x 3.0 ARI300 8 14 10 35 separate 210 970570
220-240V 1 ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
220-240V 1 ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
5 x 1.5
5 x 1.5
5 x 1.5
5 x 2.5
5 x 1.5
3 x 10
3 x 10
3 x 10
3 x 16
3 x 10
380-415V 3N~
380-415V 3N~
380-415V 3N~
380-415V 3N~
380-415V 3N~
380-415V 3N~ 5 x 2.5
5 x 2.5
5 x 2.5
3 x 16
CIR3-45NS
CIR3-60NS
CIR3-75NS
CIR3-90NS
CIR2-30NS
CIR2-40NS
CIR2-50NS
CIR2-60NS
400V 2N~
NL1L2
H1
H2
230V 1N~
NL
PL
CIR2-30NS
PL
400V 2N~
NUV
H1 H2
230V 1N~
NL
3 x 16
380-415V 3N~
3 x 16
380-415V 3N~
N U V W
H2
H3
H1
PL
10 SUOMI

CIR3-45NB
CIR3-60NB
CIR3-75NB
CIR3-90NB
1 фазы
1 PHASE
230V 1N~
CIR2-40NB
CIR2-50NB
CIR2-60NB
2 PHASE
400V 2N~
CIR2-30NB
2 PHASE
400V 2N~
CIR2-30NS
CIR2-40NS
CIR2-50NS
CIR2-60NS
CIR3-45NS
CIR3-60NS
CIR3-75NS
CIR3-90NS
1
2
1
2
SENSORI
SENSOR
Sähkölämmityksen ohjaus
Control of Electric Heating
in the household (usage is
optional)
Regulating Sensor
Safety Sensor
SST150 SST200 SST250
kW kW
SAUNA ROOM
SUPPLY CONTROLSIZE OF HEATER
SIZE OF
WIRE
HEIGHT**DEPTH*WIDTH
VOLTAGE
HEATING ELEMENT MIN MAX
TYPE
NUMBER (m3)
(mm
2
)
(mm)
HEATER
MODEL STONES FUSE
(AMP.)
(kg)
CIR2-30NB
CIR2-40NB
CIR2-50NB
CIR2-30NS
CIR2-40NS
CIR2-50NS
3,0
4,0
5,0
3,0
4,0
5,0
2 x 1.5
2 x 2.0
2 x 2.5
2 x 1.5
2 x 2.0
2 x 2.5
ARI150
ARI200
ARI250
ARI150
ARI200
ARI250
2
3
4
2
3
4
4
6
7.5
4
6
7.5
3 x 2.5
4 x 1.5
4 x 2.5
4 x 2.5
3 x 2.5
4 x 1.5
4 x 2.5
4 x 2.5
6
6
6
6
6
6
8 + 4h
8 + 4h
8 + 4h
separate
separate
separate
1 x 16
2 x 10
2 x 10
2 x 16
1 x 16
2 x 10
2 x 10
2 x 16
210
210
210
210
210
210
970
970
970
970
970
970
410
410
410
410
410
410
CIR3-45NB
CIR3-60NB
CIR3-75NB
CIR3-45NS
CIR3-60NS
CIR3-75NS
4,5
6,0
7,5
4,5
6,0
7,5
3 x 1.5
3 x 2.0
3 x 2.5
3 x 1.5
3 x 2.0
3 x 2.5
ARI150
ARI200
ARI250
ARI150
ARI200
ARI250
3
5
7
3
5
7
6
9
13
6
9
13
10
10
10
10
10
10
SOAPSTONES
25
25
25
CIR2-60NB 6,0 2 x 3.0 ARI300 5 9 4 x 2.5 6 8 + 4h 2 x 16210 970410 25
25
25
25
CIR2-60NS 6,0 2 x 3.0 ARI300 5 9 4 x 2.5 6 separate 2 x 16
210 970410 25
35
35
35
35
35
35
8 + 4h
8 + 4h
8 + 4h
separate
separate
separate
210
210
210
210
210
210
970
970
970
970
970
970
570
570
570
CIR3-90NB 9,0 3 x 3.0 ARI300 8 14 10 35 8 + 4h 210 970570
570
570
570
CIR3-90NS 9,0 3 x 3.0 ARI300 8 14 10 35 separate 210 970570
220-240V 1 ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
220-240V 1 ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
5 x 1.5
5 x 1.5
5 x 1.5
5 x 2.5
5 x 1.5
3 x 10
3 x 10
3 x 10
3 x 16
3 x 10
380-415V 3N~
380-415V 3N~
380-415V 3N~
380-415V 3N~
380-415V 3N~
380-415V 3N~ 5 x 2.5
5 x 2.5
5 x 2.5
3 x 16
CIR3-45NS
CIR3-60NS
CIR3-75NS
CIR3-90NS
CIR2-30NS
CIR2-40NS
CIR2-50NS
CIR2-60NS
400V 2N~
NL1L2
H1
H2
230V 1N~
NL
PL
CIR2-30NS
PL
400V 2N~
NUV
H1 H2
230V 1N~
NL
3 x 16
380-415V 3N~
3 x 16
380-415V 3N~
N U V W
H2
H3
H1
PL
Vastukset
Heating Elements
TEKNISET TIEDOT
TECHNICAL DATA
KIUAS
MALLI
KIUKAAN KOKOJÄNNITE
KIVET VUOLU-
KIVET
OHJAUS SULAKESAUNAN
TILAVUUS JOHDON POIKKIPINTA
VASTUS
* Syvyys asennettuna seinään
** Löylynohjaimen kanssa
* Depth when installed to wall
** Reector included
Säätöanturi
Turva-anturi
TYYPPINUMERO LEVEYS SYVYYS KORKEUSkW
erillinen
erillinen
erillinen
erillinen
erillinen
erillinen
erillinen
erillinen
11
ENGLISH

KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen
takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintäin
kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista
kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään
viiltosuojahansikkaita. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu
11).
Laitos/ammattikäytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa
vuodessa ja vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä vain
sähkökiuaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Väärien kivien käyttö
voi aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia
kiuaskiviä.
KIVIEN LATOMINEN
KIUKAASEEN
Etukivet:
Lado vuolukivet kuvan 3 esittämällä tavalla.
Kivitila:
Täytä kivitila kiuaskivillä niin, että ylimmät kivet
ovat hieman lämmityselementtien yläpuolella.
Kivien tulee olla riittävän väljästi ladotuna, jotta
läpi virtaavan ilman kiertoa ei estetä. Kiviä ei
saa väkisin työntää lämmityselementtien väliin
vaan kivien tulee olla sopivan kokoisia. Käytä
SAWO-kiukaassa vain valmistajan suosittelemia
SAWO-kiuaskiviä tai muita raskaita ja kiinteitä
erityisesti kiuaskiviksi tarkoitettuja kiviä. Älä
käytä keraamisia- tai vuolukiviä kivitilassa.
HUOM! Älä koskaan käytä kiuasta ilman kiviä,
koska tämä voi aiheuttaa kiukaan vaurioitu-
misen ja palovaaran.
Ruuvaa löylynohjaimet kiinni kuvan 3 esittämällä tavalla kiukaaseen. Kiinnitä säätöruuvi
kiukaan takaosaan. Se toimii stopperina seinänkiinnitystelineelle.
Kuva 3
Fig. 3
Kivitila
Stone com-
partment
Vuolukivien asentaminen
Piling Soapstones
SUOMI
12

HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended
to use cut resistant gloves. The required amount of stones is also listed in the manual
provided. See page 11
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended stones. Using unsuitable stones may lead to heating element damage and
will void the warranty. Never use ceramic stones or other articial stones of any type!
Kuva 4
Fig. 4
Screw the supplied reection sheets into the casing (see Fig.4). Place the leveling bolt
at the back of the casing. This serves as stopper to the wall mounting rack.
LOADING STONES TO HEATER
Front stones:
Follow soapstone piling instructions according to the illustration (Fig.3).
Stone compartment:
Load stones in the stone compartment in a way that the up-
most stones are above the heating element. Stones must be
loaded loosely that they do not block air circulation through
the heater. Larger stones that will not t between the heating
elements must not be forced in place.
NOTE! Never use the heater without stones as it may cause
re.
Kiukaan kulman
säätäminen
Adjusting heater
angle
ENGLISH 13

OHJAUSSÄÄTIMET
TERMOSTAATTI
Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä.
Termostaatti ylläpitää valitun lämpötilan tason.
Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois
automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas
ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan
sijainti tai virheellinen tuuletus. Jos näin tapahtuu, korjaa ongelma ennen
kiukaan uudelleenkäyttämistä. Nollausnappi sijaitsee termostaattikytkimen
alla.
AJASTIN
Ajastimessa on 1-8 (valkoiset) tunnin esivalinta-aika ja 1-4
(vaaleanpunaiset) tunnin toiminta-aika. Käynnistääksesi kiukaan
välittömästi käännä säädintä mihin tahansa 1-4 tunnin välillä. Kiuas on
päällä halutun ajan.
Asettaaksesi ajastimen, käännä säädintä mihin tahansa 1-8 tunnin välillä.
Kun haluttu määrä tunteja on kulunut, kiuas kytkeytyy päälle neljäksi
tunniksi ellei sitä aiemmin kytketä pois päältä.
Termostaatti
Thermostat
Ajastin
Timer
SUOMI
14

CONTROL SETTINGS
THERMOSTAT
Adjust the temperature of the sauna by simply turning the operating knob.
Thermostat support automatically the choosen temperature.
In case the heater overheats, the safety sensor will automatically stop the heater
even if the timer is on. Find out for what reason the heater overheated. The reason
for this could be too tightly placed sauna stones, heater´s location or inappropriate
ventilation. If this occurs, nd out the cause and x the problem before resetting
the safety sensor. The reset button is located below the temperature knob.
TIMER
The timer has 1-8 (white) hours presetting time and 1-4 (pink) hours operating
time. To start the heater at once, turn the knob to anywhere between 1-4 on the
operating time scale. The heater will start and remain on for the time selected.
To preset the timer, simply turn the knob to anywhere between 1-8. When tspecic
number of hours is reached, the heater will start running and stay on for up to 4
hours if you don’t turn it off earlier.
ENGLISH 15

SAUNAHUONEEN LÄMMITYS
VAROITUS!
Savun ja hajun muodostuminen ensimmäisellä lämmityskeralla. Käyttämättömissä
lämmityselementeissä saattaa olla ainajääniä valmistuprosessista. Ainejäämät voivat haihtua
lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja
pahaa hasua. Savun hengittäminen voi olla tervyedelle haitallista.
Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa kiukaan
lämmityselementit. Näillä toimenpiteillä vältetään mahdollisesti terveydelle haitallisten savukaasujen
hengittäminen kuumennettaessa uusia lämmityselementtejä ensimäistä kertaa.
1. Säädä kiukaasta korkein mahdollinen lämpötila.
2. Kuumenna kiusta puoli tuntia. ÄLÄ oleskele saunassa tänä aikana.
3. Anna saunahouneen tuulettua kunolla ensimmäisen lämmityskerran jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei moudosta savua tai hajua, voit alkaa käyttää saunaa. Jos
savua tai hajua muodostuu yhä, poistu saunahuoneesta välittmastömasti ja vaiheet 1 - 4 uudelleen.
Tarkista sauna aina ennen kiukaan päälle kytkemistä (ettei kiukaalla tai sen suojaetäisyyksien sisällä
ole mitään palavaa). Varmista, että saunan tuuletus on rittävä ja asianmukainen. Teholtaan oikean
kokoinen kiuas lämmittää saunahuoneen valmiiksi noin tunissa (Katso sivu 11). Lämpötilan
saunassa tulisi olla noin + 60 - + 90 °C. Saunahuoneen lämpötila on yksilöllinen ja siihen
vaikuttaa muun muassa kiuasmalli, saunahuoneen koko, ilmanvaihto sekä saunojien omat
mieltymykset. Liian suuritehoinen kiuas lämmittää saunan liian nopeasti, jolloin kivet eivät ehdi
lämmetä tarpeeksi. Tästä johtuen suurin osa löylyvedestä valuu suoraan kiukaan läpi. Jos kiuas on
saunahuoneeseen nähden alitehoinen, saunan lämmittämiseen tarvitaan enemmän aikaa.
SUOMI
16

HEATING OF THE SAUNA
CAUTION!
Smoke and odor formation when heating up for the rst time. Work materials from the manufacturing
process will be present on the new heating elements. These evaporate when the sauna heater is
heated up for the rst time. This produces smoke and an unpleasant odor. Breathing in the fumes
or smoke can be harmful to your health.
Perform the following steps when operating the sauna heater for the rst time and if the heating
elements for the sauna heater have been changed. In this way you will prevent damage to health
due to the fumes and smoke produced when heating up for the rst time.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna
3. Allow the sauna cabin to ventilate thoroughly after heating up for the rst time.
4. If no smoke or odor is produced the next time the sauna heater is heated up, you can start to
use the sauna. If smoke or odor is produced again, leave the sauna cabin immediately and repeat
the initial heating up process followed by ventilation.
Always check the sauna room before switching sauna heater on (to be sure that there is no
combustible things within the safety distances of the heater or on the heater). Make sure that
sauna room has been efciently ventilated. If the output of the heater is proper it will take about an
hour to reach suitable temperature (See page 11). heat temperature in sauna room should
be between +60 - +90 °C. Temperature is individual in every sauna room depending on
e.g. heater model, size of heater room, air ventilation and bathers preference. Too powerful
heater will heat sauna room too quickly and the stones won’t have enough time to warm. The water
poured on the stones will not evaporate, but ow into the stone holder. An underpowered heater,
on the other hand, would lead to an undesirably long heating period.
ENGLISH 17

ERISTYS
Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista
kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä
seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää
suunnilleen 1,2 kuutiometriä (m³) (Katso sivu 11).
Kosteuseristyksen pitää olla saunassa hyvä, koska sen tarkoitus on estää saunan
kosteuden leviäminen muihin huoneisiin ja seinärakenteisiin. Kosteuseristys täytyy sijoittaa
lämpöeristyksen ja paneelien väliin. Saunan seinät ja katto on suositeltavaa paneloida
kuusella.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti ulkoa sisälle:
1. Lämpöeristyksen suositeltava minimipaksuus seinissä on 50 mm ja katossa 100 mm.
2. Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia, joka kiinnitetään eristyksen
päälle alumiinifolio sisäänpäin.
3. Jätä vähintään 20 mm ilmarako höyrysulun ja sisäpaneelin väliin.
4. Estääksesi kosteuden kerääntymisen paneelin taakse jätä seinäpaneelin ja katon väliin
rako.
ILMANVAIHTO
Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa
sopivassa suhteessa. Oikealla tavalla järjestetty ilmanvaihto kierrättää kiukaan ympärillä
olevan lämpimän ilman saunan kaukaisimpaankin nurkkaan. Jokainen saunahuone
on kuitenkin ilmankierroltaan yksilöllinen. Parhaan löylyn saamiseksi suosittelemme
koneellista ilmanvaihtoa.
Tulo- ja poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan
mieltymyksistä riippuen. Koneellista ilmanvaihtoa käytettäessä tuloilmaventtiili tulisi
sijoittaa vähintään 50 cm:n kiukaan yläpuolelle seinään (kuva A) tai kattoon (kuva B).
Poistoilmaventtiili tulisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä, mieluiten
lauteiden alle lähelle lattiaa, mahdollisimman kauas tuloilmaventtiilistä. Suositeltava
tuloilmaventtiilin koko on 10cm. Tuloilmaventtiiliä ei saa sijoittaa siten, että se viilentää
erillisen ohjauksen lämpötila-anturia. Katso etäisyysvaatimukset ohjaimen ohjekirjasta.
Poistoilma voidaan johtaa putkea pitkin katolla sijaitsevaan poistoilmaventtiiliin tai johtaa
oven alitse kylpyhuoneessa olevaan poistoventtiiliin. Tällöin saunan kynnysraon tulisi olla
vähintään 5 cm ja kylpyhuoneessa olisi hyvä olla koneellinen ilmastointi. Poistoilmaventtiilin
pinta-alan tulisi olla kaksi kertaa suurempi kuin tuloilmaventtiilin. Ilman tulisi vaihtua
saunassa minimissään 6 kertaa tunnissa.
SUOMI
18

INSULATION
The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of
uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the
power requirement of the heater. See page 11.
Ensure that moisture proong is appropriate in sauna room. The purpose of this is to prevent
spreading of moisture to the other rooms or wall structure. Moisture proong must be placed
between heating insulation and panel. Nordic spruce wood is recommended for the walls and ceiling
inside the sauna.
Thermal and moisture proong need to be installed according to the following order from outside
to inside
1. The recommended minimum thickness of the thermal insulation in the walls is 50 mm and in
the ceiling 100 mm.
2. It is possible to use carton- or aluminum foil laminate as a vapor barrier, which is afxed over
the insulation aluminum foil inwards.
3. Leave at least 20 mm air slot between vapor barrier and inside panel
4. To prevent gathering of the moisture behind the panel leave the slot between wall panel and
ceiling.
AIR VENTILATION
To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna
room. Another reason for ventilation is to draw air around the heater and move the heat to the
farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the
design of the sauna room or preference of the owner.
The inlet vent may be installed on the wall directly below the heater (Fig A). When using the
mechanical ventilation, the inlet vent may be placed at least 60 cm above the heater (Fig B) or on
the ceiling above the heater. Through these positions, the heavy cold air that is blown into the sauna
is mixed with the light hot air from the heater, bringing fresh air for the bathers to breathe. The inlet
and the outlet vent must have a diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is recommended that the outlet vent
be placed under the platform in a sauna as far as possible from the fresh air vent. It may be installed
near the oor, or led outside through a pipe from the oor going to a vent to the sauna ceiling, or under
the door (to the washroom). In this case, the sill slot must be at least 5 cm and it is recommended that
thereismechanical ventilationin thewashroom.Thesize ofthe exhaustshouldbe twicethat ofthe inlet.
Kuva 5
Fig. 5 Air ventilation
A B C
Ilmanvaihto
ENGLISH 19

SAUNAN HUOLTO
JOKAISEN SAUNAKERRAN JÄLKEEN:
9Suosittelemme käyttämään saunoessa laudeliinaa niin lauteet pysyvät puhtaampina.
9Jätä sauna päälle saunoisen jälkeen noin puoleksi tunniksi ja avaa sen jälkeen tuule-
tusaukot tai saunan ovi.
9Tyhjennä vesiastiat esim. kiulu.
VÄHINTÄÄN 1-4 KERTAA VUODESSA TAI TARVITTAESSA:
9Tarkasta kivien kunto poistamalla kivet. Puhdista kiukaan pohja kivipölystä ja muru-
sista. Lado kivet uudelleen ja vaihda huonokuntoiset, rapautuneet kivet.
9Tarkasta kivien vaihdon yhteydessä vastukset. Jos vastuksissa on halkeamia tai ne
ovat vääntyneet, vaihda kaikki vastukset kerralla. Älä vaihda vastuksia yksitellen.
9Pese saunan pinnat lämpimällä vedellä ja yleispudistusaineella. Käytä pesemiseen
pehmeää harjaa. Pese lauteet, lattia, katto ja seinät. Älä käytä puupintojen pesuun
pesuainetta, joka sisältää ammoniakkia tai klooria. Huuhtele pesuaine pois kylmällä
vedellä. Tuuleta sauna hyvin. Halutessasi voit käsitellä lauteet sauna pinnoille tar-
koitetulla suoja-aineella. Lue suoja-aineen käyttöohjeet tarkasti pakkauksesta ennen
tuotteen käyttämistä.
9Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella.
Älä lämmitä saunaa heti käsittelyn jälkeen.
9Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedol-
la saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää
apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pak-
kauksesta ennen tuotteen käyttämistä.
9Puhdista lasipinnat ikkunanpesuaineella tai astianpesuaineella. Huuhtele hyvin ja
kuivaa kumilastalla tai kuivalla liinalla.
9Tarkista kiinnitykset (ovi, lauteet, kaiteet, suojat) ja kiristä ruuvit tarvittaessa.
9Puhdista lattiakaivo.
SUOMI
20
