Schlage LT Series Service manual

*P516-769*
P516-769
1 Check dimensions
If door and door jamb dimensions do not match, go to
www.schlage.com for drilling instructions or refer to the enclosed
template.
Door Jamb
B\,” (16 mm)
deep
M\,”
(22 mm)
1Z\,"
(29 mm)
2C\,” (60 mm)
OR
2C\v” (70 mm)
1” (25 mm)
Hole
4Z\,”
(105 mm)
deep 2Z\,” (54 mm)
Hole
2C\,” (60 mm) Backset:
2Z\v” x 1” (57 x 25 mm)
B\cx” (4 mm) deep
2C\v” (70 mm) Backset:
2Z\v” x 1Z\,” (57 x 28 mm)
B\cx” (4 mm) deep
2 Install strike
a b
3 Install alignment collar
Privacy Lock Only
Tools Needed
(included)
(not included)
1 2 3 4 5
Optional Tools
1 2 3 4 5
Passage latch
Privacy latch
LA passage latch or a privacy latch is
included in the package, as ordered.
Optional
strike box
Optional
ANSI strike
ansi strike
LT-Series
Installation InstructionsLT Passage and Privacy functions

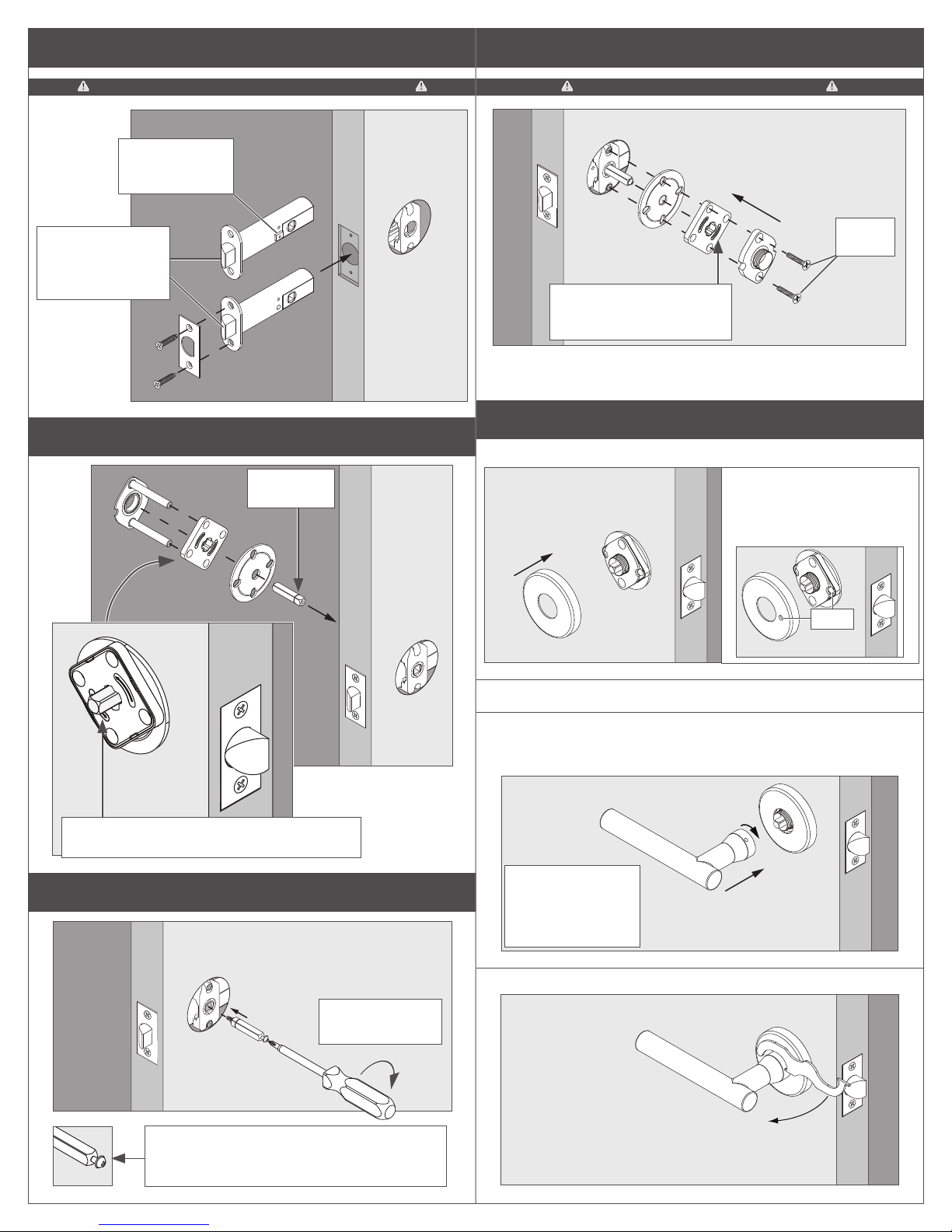

4 Install latch
DO NOT FULLY tighten latch faceplate screws
PRIVACY ONLY:
Button toward
interior of door
INTERIOR
PASSAGE and
PRIVACY: Latch
bevel must face the
door frame
5 Install exterior spindle and chassis assembly
INTERIOR
Groove
toward door
IMPORTANT! Spring cage arrow must point in
direction of lever down rotation.
6 Install interior spindle
INTERIOR
Turn the spindle
screw clockwise.
IMPORTANT: The spindle screw will not fully
tighten against the spindle.
DO NOT OVERTIGHTEN!
7 Install interior chassis
Do not overtighten chassis screws
INTERIOR
IMPORTANT! Spring cage
arrow must point in direction
of lever down rotation.
Chassis
screws
LPrivacy lock only: For door thickness exceeding 1C\v”, use
the thick door kit.
8 Install exterior rose and lever
8a Place the rose over the mounting plate and spindle.
EXTERIOR
a
PRIVACY ONLY: Align the
hole in the rose with the
groove in the mounting
plate.
Align
8b Place the lever over the rose and spindle.
8c By hand only, thread the lever bushing on the mounting
plate. If Privacy Lock, hold the rose rmly in place to
ensure proper alignment.
b
c
IF DIFFICULT TO
ASSEMBLE, check
that latch screws are
NOT fully tightened.
8d Tighten the lever bushing using the spanner wrench.
d

9 Install interior rose and lever
LFor privacy lock, skip to Step 10.
9a Place the rose over the mounting plate and spindle.
INTERIOR
a
9b Place the lever over the rose and spindle.
9c By hand only, thread the lever bushing on the
mounting plate.
b
c
IF DIFFICULT TO ASSEMBLE,
check that latch screws are NOT
fully tightened.
9d Tighten the lever bushing using the spanner wrench.
d
9e Fully tighten the latch faceplate screws.
e

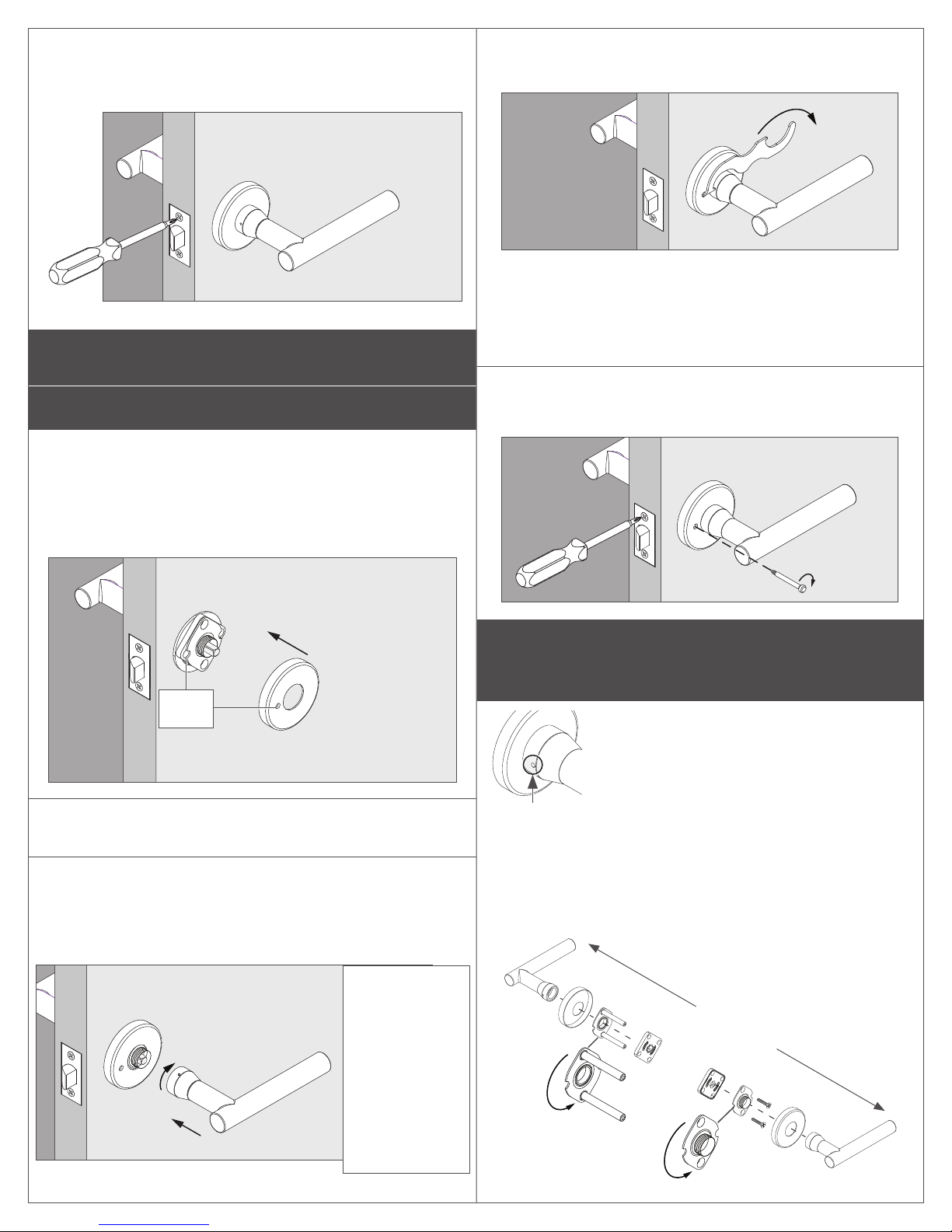

10 PRIVACY ONLY: Install interior rose, lever and pin
10a Place the interior privacy rose over the mounting plate
and spindle. Align the hole in the rose with the groove in
the mounting plate.
Align
INTERIOR
a
10b Place the lever over the rose and spindle.
10c Hold the rose rmly in place and, by hand only, thread
the lever bushing on the mounting plate.
b
c
IF DIFFICULT TO ASSEMBLE,
check that latch screws are NOT
fully tightened.
10d Tighten the lever bushing using the spanner wrench.
d
10e Insert the privacy pin into privacy rose. Turn the pin
clockwise to tighten.
e

© Allegion 2014
Printed in U.S.A.
P516-769 Rev. 04/14-b
Customer Service
1-877-671-7011 www.allegion.com/us
10f Fully tighten the latch faceplate screws.
f
If desired, reverse bushing aperture position
1. Disassemble the inside and outside trim
assemblies (levers, roses, mounting
plates and spring cages).
2. Rotate the inside and outside mounting
plates 180°.
Bushing
aperture
Rotate 180°
Disassemble
3. Reassemble the interior and exterior trim assemblies.

1 Verique las dimensiones Vériez les dimensions
Si las dimensiones de la puerta
y del marco de la puerta no
concuerdan, diríjase a www.
schlage.com para ver las
instrucciones de perforación o
remítase a la plantilla adjunta.
Si les dimensions de la porte
et du montant de porte ne
correspondent pas, rendez-vous
sur le site www.schlage.com
pour obtenir des instructions
concernant le perçage, ou
référez-vous au gabarit ci-joint.
Marco de la puerta
Montant de porte
B\,”
(16 mm)
profundidad
profundeur
M\,”
(22 mm)
1Z\,"
(29 mm)
2C\,” (60 mm)
O/OU
2C\v” (70 mm)
1” (25 mm)
Agujero
Trou
4Z\,”
(105 mm)
profundidad
profundeur
La entrada de la puerta:
La distance entre la têtière et le
trou de la serrure de la porte:
2C\,” (60 mm)
2Z\v” x 1” (57 x 25 mm) B\cx” (4 mm)
profundidad/profundeur
2C\v” (70 mm)
2Z\v” x 1Z\,” (57 x 28 mm) B\cx” (4 mm)
profundidad/profundeur
2Z\,” (54 mm)
agujero
trou
2 Instale cerradura de embutir Installez la gâche
a b
3 Instale cabezal de alineación
Installez la bague d’alignement
Pasador de corredor
Pêne pour serrure de
passage
Cerradura de
privacidad
solamente
Serrure privée
seulement
Herramientas necesarias
Outils nécessaires
(incluidas) (inclus)
(no incluidas) (non inclus)
1 2 3 4 5
Herramientas opcionales
Outils optionnels
1 2 3 4 5
Pasador de
privacidad
Pêne pour
serrure privée
LSe incluye un pasador de
corredor o pasador de privacidad
en el paquete según lo pedido.
LUn pêne pour serrure de passage ou un pêne pour
serrure privée est inclus dans l’ensemble commandé.
Cerradura de
embutir opcional
Optionnel boîtier de
gâche
Cerradura de
embutir ANSI
opcional
Gâche ANSI
optionnel
ansi strike
LT-Series
Instrucciones de instalación
Notice d’installation
Pasador y funciones de privacidad de la LT
Serrures LT à usage passant et privé

4 Instale el pasador Installez la pêne pour serrure
No ajuste por completo los tornillos de la
placa frontal del pasador
Ne serrez pas complètement les vis de la têtière du pêne
INTERIOR
INTÉRIEUR
Privacidad solamente: Botón hacia el
interior de la puerta.
Pêne pour serrure privée seulement :
Bouton vers l’intérieur de la porte
Corredor y
privacidad:
El bisel del
pasador debe
enfrentar el marco
de la puerta
Serrure à usage
passant et privé :
le biseau du pêne
doit faire face au
cadre de la porte
5 Instale el husillo exterior y la unidad del armazón
Installez l’ensemble de l’axe extérieur et du châssis de
la poignée
INTERIOR
INTÉRIEUR
¡IMPORTANTE! La echa en el borne de
resortes debe apuntar en la dirección de rotación
descendente de la manija.
IMPORTANT! La èche du boîtier à ressorts doit
pointer dans la direction de rotation.
Empuje hacia
la puerta
Rainure vers
la porte
6 Instale husillo interior
Installez l’axe intérieur de la poignée
INTERIOR
INTERIÈUR Gire el tornillo del
husillo en el sentido de
las agujas del reloj.
Tournez la vis de l’axe
de la poignée en sens
horaire.
IMPORTANTE: El tornillo del husillo no se
ajustará por completo contra el husillo.
¡NO SOBREAJUSTE!
IMPORTANT: Il sera impossible de serrer
complètement la vis de l’axe de la poignée
NE SERREZ PAS EXCESSIVEMENT!
7 Instale el armazón interior
Installez le châssis intérieur
No sobreajuste los tornillos del armazón
Ne serrez pas excessivement les vis du châssis
INTERIOR
INTÉRIEUR
¡IMPORTANTE! La echa en el borne de
resortes debe apuntar en la dirección de
rotación descendente de la manija.
IMPORTANT! La èche du boîtier à ressorts
doit pointer dans la direction de rotation.
Tornillos del
armazón
Vis du châssis
LCerradura de privacidad solamente: Para puertas con un
grosor mayor de 1-3/4” (44 mm), utilice el kit para puertas
gruesas.
LSerrure privée seulement: Si l’épaisseur de la porte dépasse
44,5 mm (1-3/4 po), utilisez l’ensemble pour porte épaisse.
Servicio al cliente Service à la clientèle
1-877-671-7011 www.allegion.com/us

8 Instale la roseta exterior y la manija
Installez la rosette et le levier extérieurs
8a Coloque la roseta por encima de la chapa de montaje y
del husillo.
Placez la rosette sur la plaque de montage et l’axe de la
poignée.
EXTERIOR
EXTÉRIEUR
a
Privacidad solamente:
Alinee el oricio en la roseta
con la ranura en la chapa de
montaje.
Pêne pour serrure privée :
Alignez le trou de la rosette
avec la rainure dans la
plaque de montage.
Alinee
Alignez
8b Coloque la manija por encima de la roseta y del husillo.
Placez le levier sur la rosette et l’axe de la poignée.
8c Con la mano solamente, enrosque el casquillo de la
manija en la chapa de montaje. Para la cerradura de
privacidad, sostenga la roseta con rmeza en su lugar
para asegurar una correcta alineación.
Enlez la bague du levier sur la plaque de montage de
manière. Pour un pêne de serrure privée, maintenez la
rosette fermement en place pour garantir un alignement
adéquat.
b
c
Si se diculta su
armado, verique
que los tornillos del
pasador NO ESTÉN
totalmente ajustados.
Si l’assemblage
s’avère difcile,
vériez que les vis du
pêne NE SONT PAS
serrées fermement.
8d Ajuste el casquillo de la manija con una llave.
Serrez la bague du levier à l’aide de la clé à écrous.
d
9 Instale la roseta interior y la manija
Installez la rosette et le levier intérieurs
LPara la cerradura de privacidad, pase al paso 10.
LPour le pêne de serrure privée, passez à l’étape 10.
9a Coloque la roseta por encima de la chapa de montaje y
del husillo.
Placez la rosette sur la plaque de montage et l’axe de la
poignée.
INTERIOR
INTÉRIEUR
a
9b Coloque la manija por encima de la roseta y del husillo.
Placez le levier sur la rosette et l’axe de la poignée.
9c Con la mano solamente, enrosque el casquillo de la
manija en la chapa de montaje.
Enlez la bague du levier sur la plaque de montage de
manière.
b
c
Si se diculta su armado, verique que los tornillos del pasador
NO ESTÉN totalmente ajustados.
Si l’assemblage s’avère difcile, vériez que les vis du pêne NE
SONT PAS serrées fermement.
9d Ajuste el casquillo de la manija con una llave.
Serrez la bague du levier à l’aide de la clé à écrous.
d

9e Ajuste por completo los tornillos de la chapa frontal de la
manija.
Serrez fermement les vis de la têtière.
e
10 Privacidad solamente: Instale la roseta interior, la manija
y el pasador.
Pêne pour serrure privée seulement : Installez la rosette,
le levier et la broche intérieurs
10a Coloque la roseta privacidad por encima de la chapa de
montaje y del husillo. Alinee el oricio en la roseta con la
ranura en la chapa de montaje.
Placez la rosette sur la plaque de montage et l’axe de
la poignée. Alignez le trou de la rosette avec la rainure
dans la plaque de montage.
Alinee
Alignez
INTERIOR
INTÉRIEUR
a
10b Coloque la manija por encima de la roseta y del husillo.
Placez le levier sur la rosette et l’axe de la poignée.
10c Sostenga la roseta con rmeza en su lugar y con la
mano solamente, enrosque el casquillo de la manija en
la chapa de montaje.
Maintenez la rosette fermement en place et enlez la
bague du levier sur la plaque de montage de manière.
b
c
Si se diculta su
armado, verique
que los tornillos
del pasador NO
ESTÉN totalmente
ajustados.
Si l’assemblage
s’avère difcile,
vériez que les
vis du pêne NE
SONT PAS serrées
fermement.
10d Ajuste el casquillo de la manija con una llave.
Serrez la bague du levier à l’aide de la clé à écrous.
d
10e Inserte el pasador de privacidad en la roseta de
privacidad. Gire el pasador en el sentido de las agujas
del reloj para ajustarlo.
Insérez la broche de serrure privée dans la rosette de serrure
privée. Tournez la broche en sens horaire pour serrer.
10f Ajuste por completo los tornillos de la chapa frontal de la
manija.
Serrez fermement les vis de la têtière.
e
f
11 Si así lo desea, cambie la posición de apertura del casquillo
Si vous le souhaitez, inversez la position de l’ouverture
de la bague
Apertura del
casquillo
Ouverture de
la bague
1. Desarme los
conjuntos de bocas
por dentro y por fuera
(manijas, rosetas,
chapas de montaje y
bornes de resortes).
2. Gire a 180 grados los
chapas de montaje
interior y exterior.
Désassemblez les
ensembles de garnitures
intérieures et extérieures
(leviers, rosettes,
plaques de montage et
boîtiers à ressorts).
Effectuez une rotation de
plaques de montage de
180 degrés.
3. Vuelva a armar los conjuntos de bocas por dentro y por fuera.
Remontez les ensembles de garnitures intérieures et extérieures.
Gire a 180 grados
Effectuez une rotation
de 180 degrés
Desarme
Désassemblez
