SEA BLEU B200 User manual

1
B200
Rev.07 - 04/201667411305
Distributed by SEA S.p.A.
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. [phone] r.a. Fax [phone]
www.bleuteam.it
[email protected]
Italiano
English
Français
Operatore per cancelli scorrevoli
Operator for sliding gates
Opérateur pour portails coulissants
Automatismo para cancelas correderas
Español

2
1. INTRODUZIONE
Leggere attentamente le istruzioni prima di procedere.
Scheda elettronica a microprocessore per controllo operatore.
Tastiera a chiave / Interfaccia con un tasto.
Gestione fotocellula infrarossi.
L’utente può selezionare la funzione Auto-close.
Sblocco manuale a chiave in caso di emergenza.
2. INFORMAZIONI DI SICUREZZA IMPORTANTI
Leggere attentamente le seguenti istruzioni di precauzione e sicurezza prima di installare e usare questo operatore.
Assicurarsi che la tensione di alimentazione (AC230V o AC115V) dell'operatore sia adeguata
all'alimentazione nella vostra zona.
Assembled in Italy
3. PARAMETRI TECNICI
Alimentazione
Velocità motore 55rpm 66rpm
200W
Peso max. Cancello
600Kg
Coppia
16Nm
Finecorsa
Cicli di lavoro
Temperatura ambiente -20°C~+50°C
Velocità cancello Z17 12m/min 14m/min
Condensatore 35 µF
Uscita potenza
nominale motore
DATI
-
100W
300Kg
Magnetico
Regolabile
Regolabile
8Nm
S2, 15 minuti
-
100W
300Kg
Regolabile
Regolabile
8Nm
12 µF
Italiano
Velocità cancello Z13 9m/min 11m/min Regolabile Regolabile
35 µF
200W
350Kg
16Nm
300
230
135
67411305
230V, 50Hz 115V, 60Hz
B200 230V B200 115V B200 24V (230V)
230V, 50/60Hz 115V, 50/60Hz
B200 24V (115V) B200 GP 115V
115V, 60Hz
66rpm
Attenzione: Il motore NON è fornito di dispositivo di sicurezza antischiacciamento,
pertanto è necessario usare fotocellule e coste di sicurezza.
235,5
135
305
B200
ISTRUZIONI DI MONTAGGIO E COLLEGAMENTO
-
0,24 cm/s (Con catena)

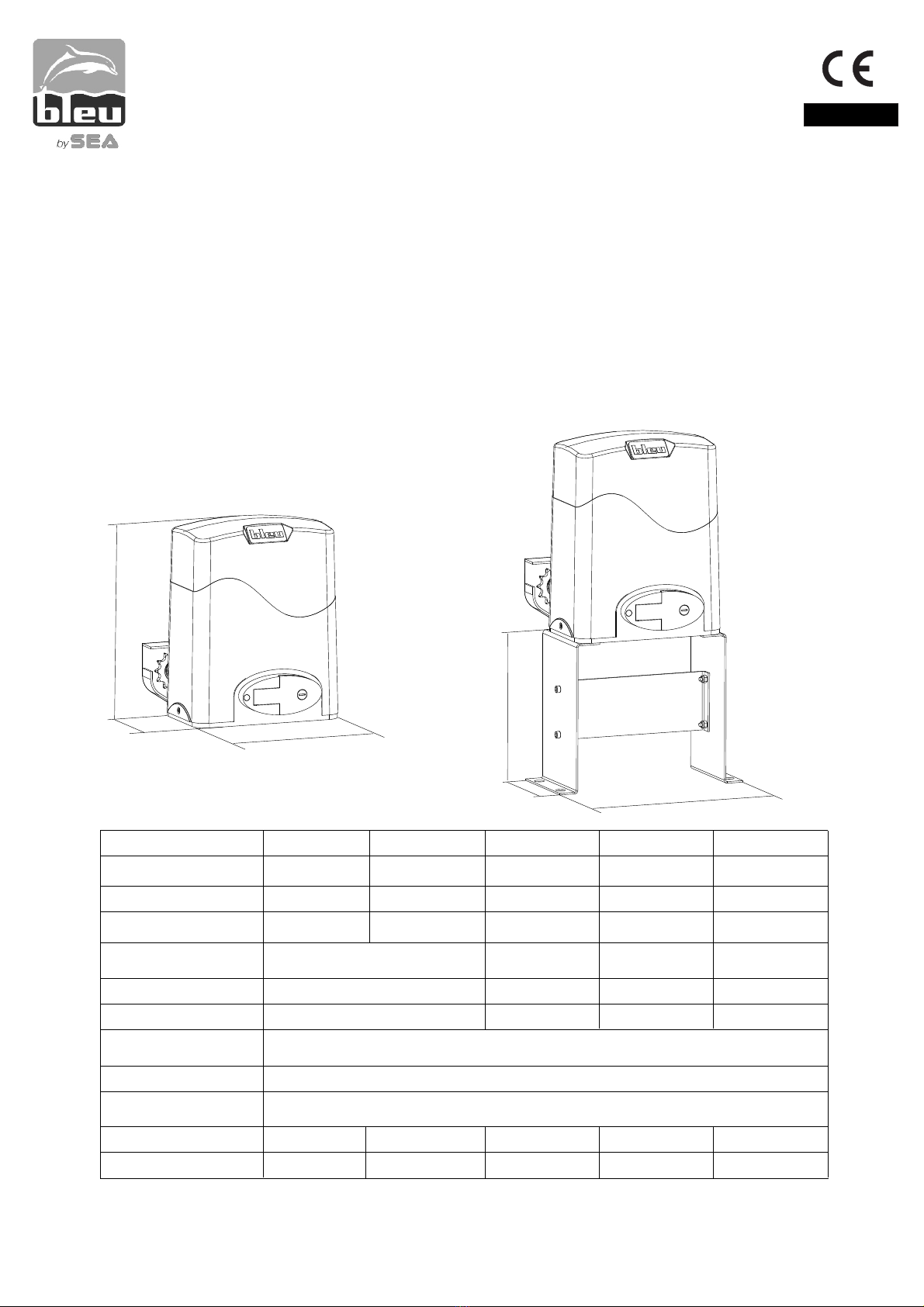

Dimensioni (mm)
Rev.07 - 04/2016

3
4. INSTALLAZIONE PARTI MECCANICHE
Il B200 è un operatore per cancelli con peso fino a 600 Kg e di lunghezza pari a 8m / 12 m.
L'operatore funziona forzando la cremagliera tramite un ingranaggio di azionamento.
L'operatore deve essere installato all'interno del cancello.
Controllo cancello
Prima di iniziare con l'installazione verificare che tutte le parti del cancello (fisse e mobili) abbiano una struttura forte e il meno
possibile deformabile, inoltre assicurarsi che:
a) L’anta sia rigida e compatta;
b) La guida di scorrimento inferiore sia perfettamente dritta, orizzontale e senza ostacoli che potrebbero impedire lo scorrimento
del cancello;
c) Le ruote inferiori scorrevoli siano dotate di cuscinetti a stagno o che possano essere ingrassate;
d) La guida di scorrimento superiore è stata prodotta e posizionata in modo che il cancello sia montato in posizione perfettamente
verticale;
e) Le battute meccaniche siano sempre installate in modo da evitare possibili deragliamenti dell’anta.
Piattaforma di cemento
L'unità di base dell’operatore richiede una piattaforma di cemento in modo da mantenere la corretta stabilità. La piattaforma di
cemento deve essere di circa 450mm x 300mm x 200mm di profondità al fine di fornire assicurare una corretta e stabile
installazione.
Ancoraggio (vedi Fig.2)
È possibile utilizzare bulloni di ancoraggio, ancore, rondelle e dadi. Questi ancoraggi devono essere inseriti nel calcestruzzo
quando lo si versa oppure è possibile utilizzare ancoraggi a cuneo per fissare l'operatore.

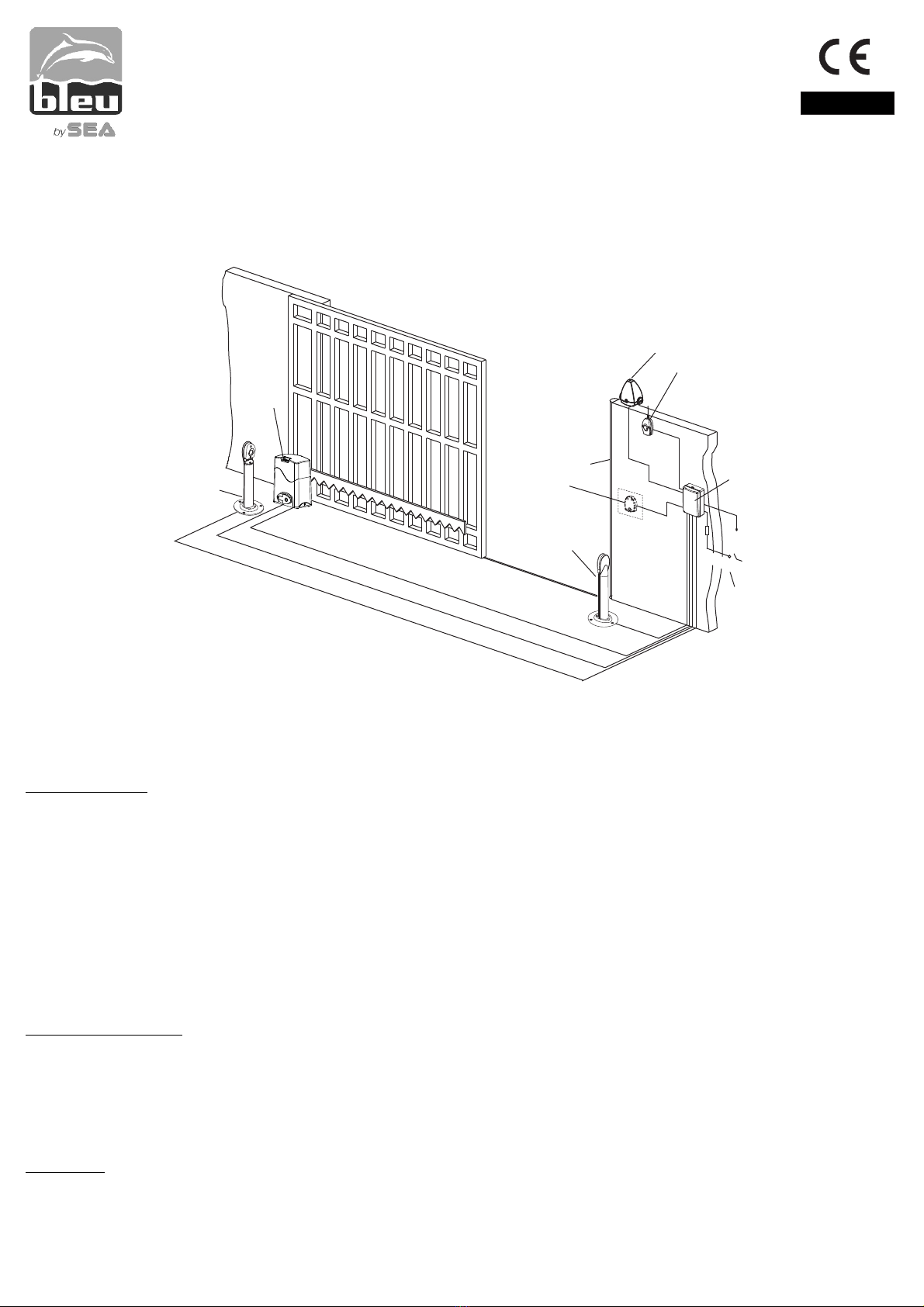

Fig.1
Installazione tipica
1) B200
2) Fotocellula Sx
3) Fotocellula Dx
4) Costa meccanica
5) Pulsante a chiave
6) Lampeggiatore
7) Ricevente
8) Scatola di derivazione
9) Differenziale 16A - 30mA
1
2
3
4
9
5
67
8
2x1,5
6x1,5
8x1,5
3x1,5
3x1,5
1x1,5
2x1,5
3x1,5
2x1,5
Italiano
67411305 Rev.07 - 04/2016

4

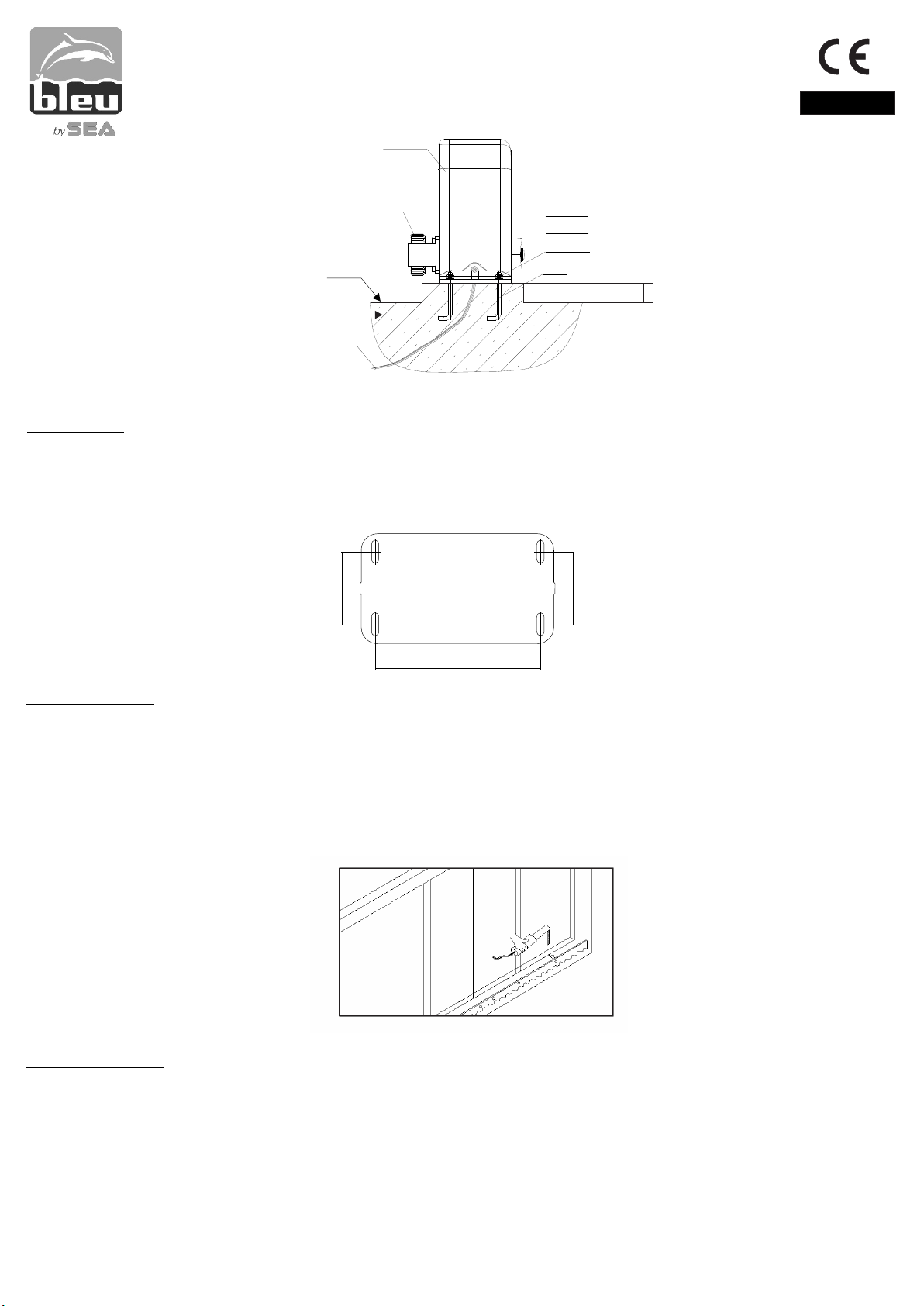

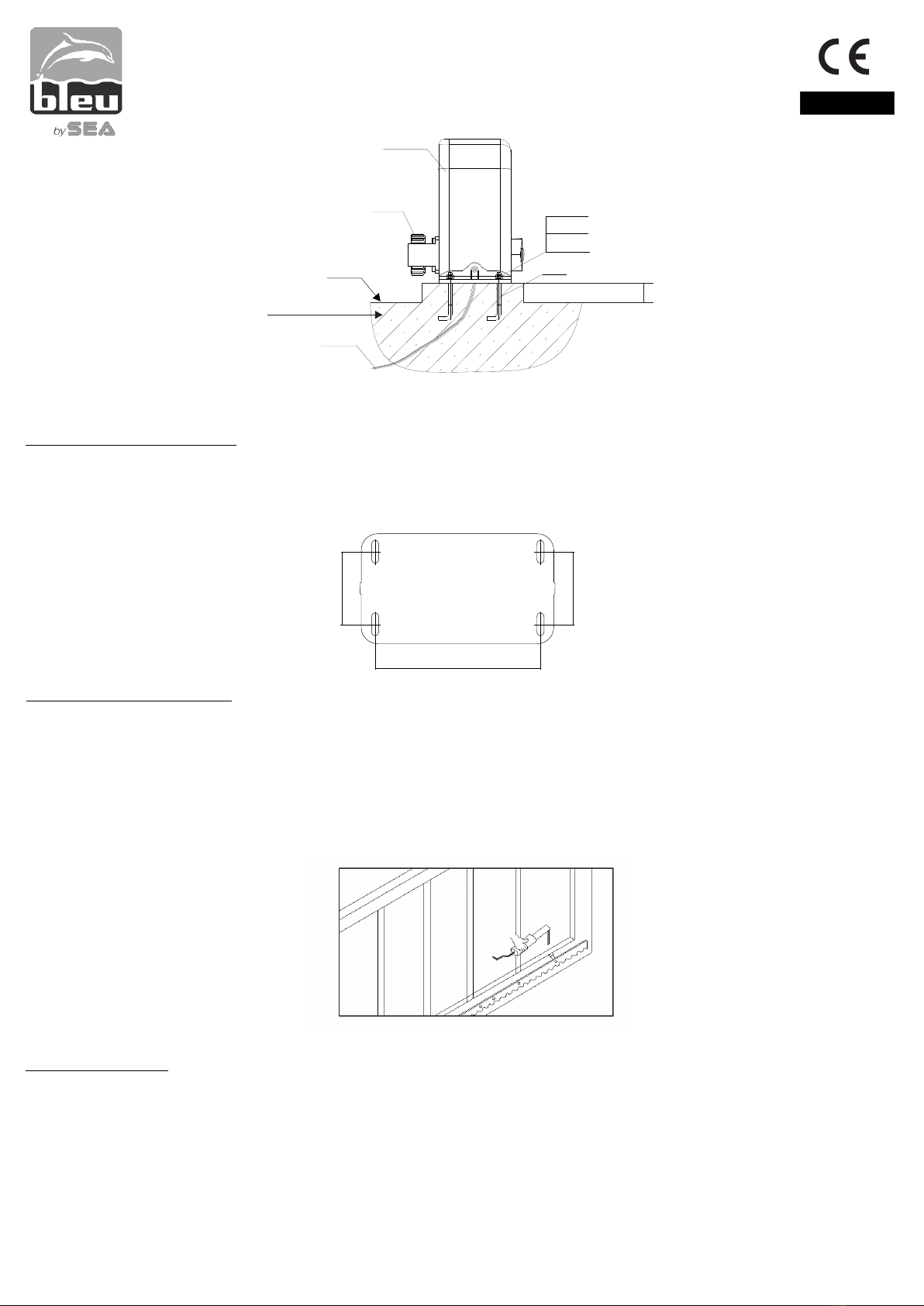

Base dell’operatore (vedi Fig.3)
Dopo che il calcestruzzo si è indurito, montare la base dell'operatore sulla piattaforma di cemento. Verificare che la base sia ben
livellata. Usando bulloni e rondelle montare l'operatore sulla base e inserire il coperchio. Controllare l'operatore e assicurarsi che
sia allineato con la porta.
Installazione della cremagliera
- Fissare i tre dadi (inseriti nell’imballo della cremagliera) sull'elemento della cremagliera.
- Posare il primo pezzo di cremagliera sul pignone e saldare il primo dado sul cancello.
- Muovere manualmente il cancello, verificare che la cremagliera sia in appoggio sul pignone e saldare il secondo e terzo dado.
- Affiancare un altro elemento della cremagliera vicino al precedente. Muovere manualmente il cancello e saldare i tre dadi come
sul primo elemento, procedere in questo modo fino alla completa lunghezza del cancello.
- Quando la cremagliera è stata installata, assicurarsi che si adegui correttamente all'ingranaggio.
- Lo spazio tra cremagliera ed ingranaggio è di circa 0,5 mm.
5. REGOLAZIONE
Finecorsa magnetico
- Per garantire la sicurezza, si raccomanda di installare dei finecorsa ad entrambe le estremità del cancello per evitare che il
cancello scivoli fuori dai binari. Le guide devono essere installate in posizione orizzontale.
- Installare il lamierino finecorsa come indicato in Fig.7e Fig.8. Il magnete del finecorsa e i lamierini sono utilizzati per controllare la
posizione del cancello.
- Sbloccare l’ingranaggio con la chiave e spostare il cancello scorrevole manualmente per predefinire la posizione, fissare il
lamierino alla cremagliera e bloccare l'ingranaggio tirando la leva di sblocco. Spostare il cancello elettricamente, sistemare il
lamierino sulla posizione corretta fino a quando la posizione di apertura e chiusura sia quella giusta.
Finecorsa magnetico

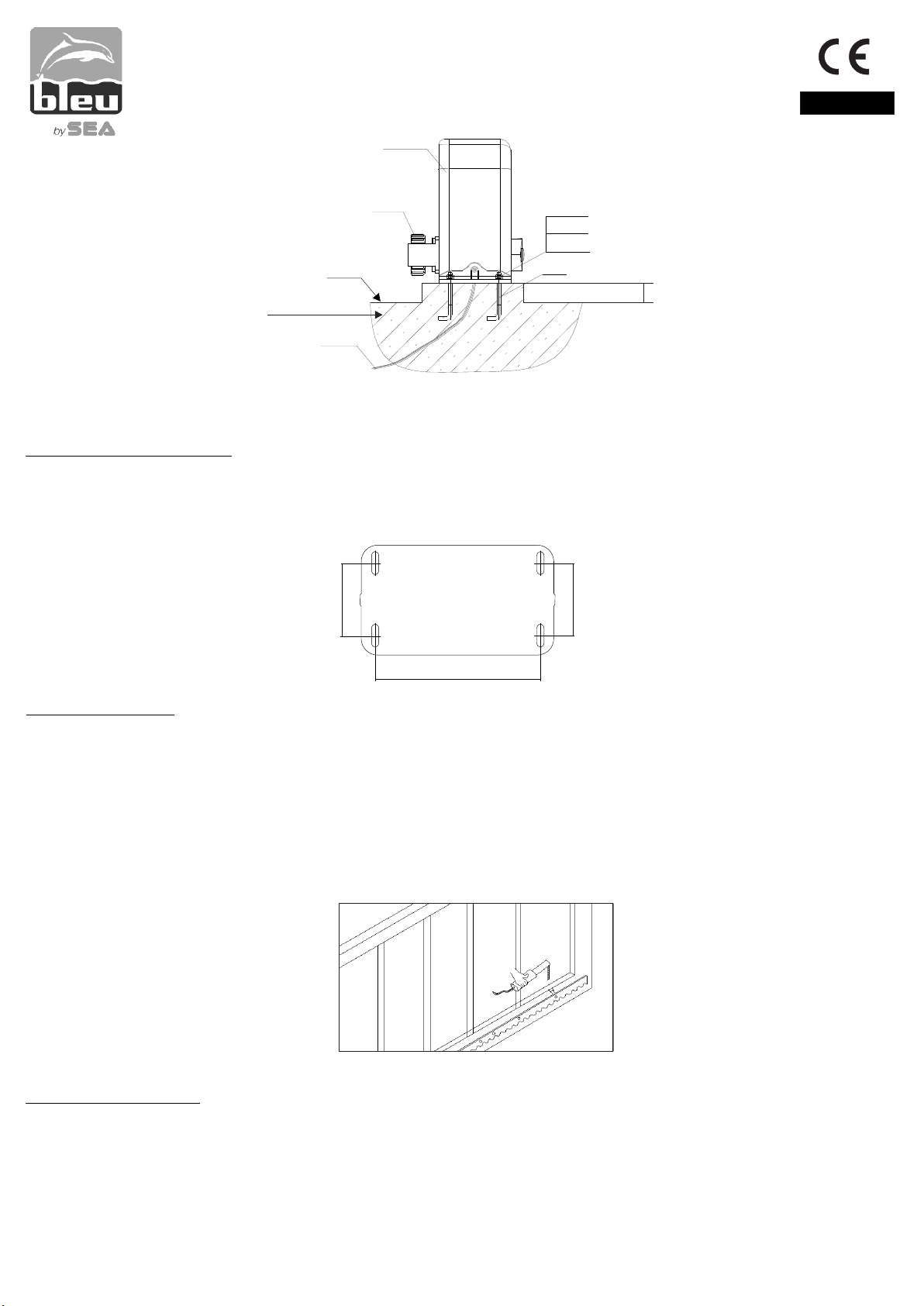

Fig.2
Operatore
Ingranaggio
Fondazione
Alimentazione
Dado
Rondella molla
Rondella
Dado
50 mm
Nota: ove possibile rialzare il
motoriduttore di almeno 50 mm.
Piano stradale
204
90
Fig.4
Fig.3
Italiano
67411305 Rev.07 - 04/2016

5
Finecorsa magnetico
Finecorsa magnetico
Cancello scorrevole
Magnete
Lamierino finecorsa
Cremagliera
Ingranaggio
Italiano
67411305

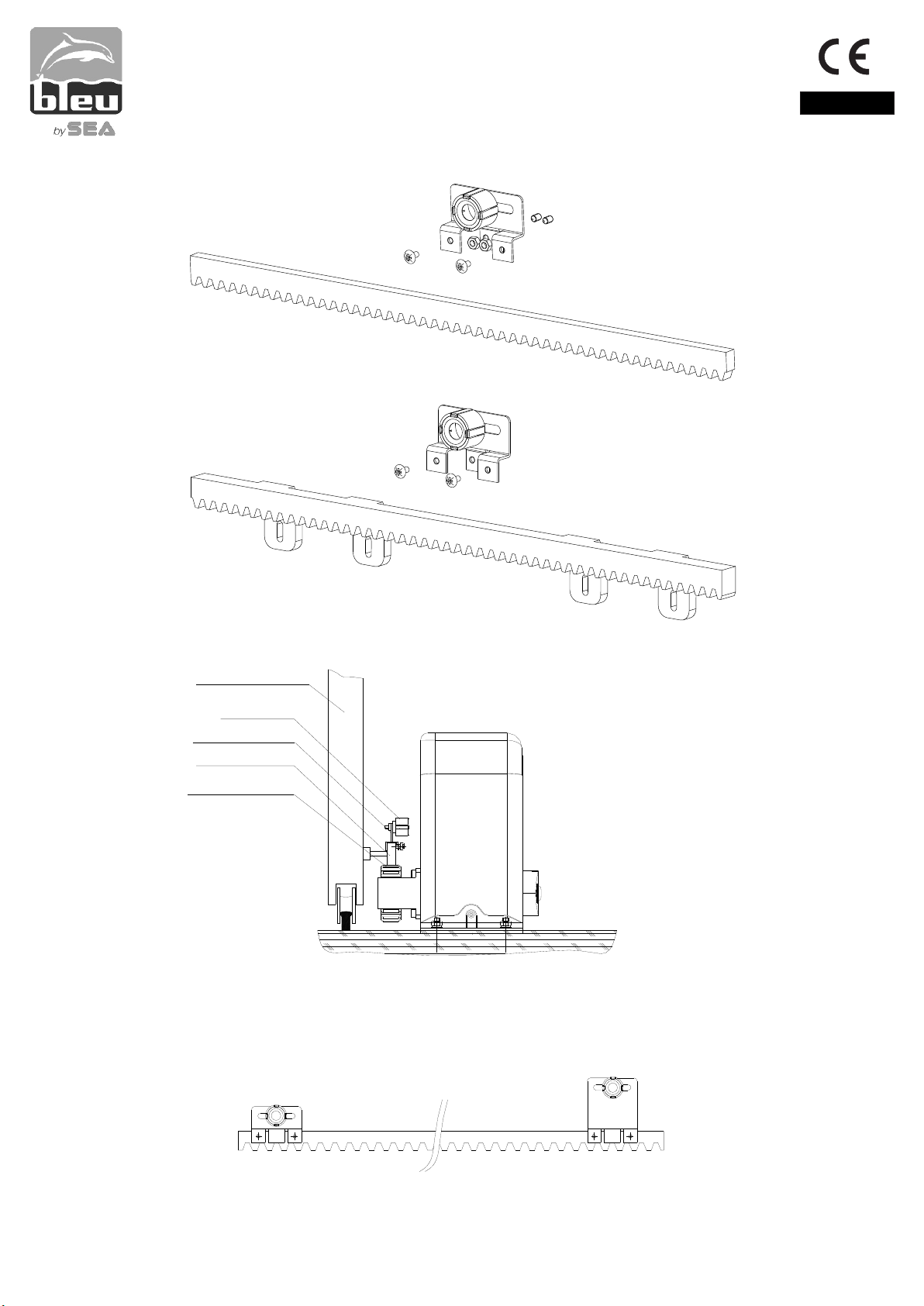

Fig.7
Fig.8
Cremagliera
in acciaio
Fig.5
Fig.6
Cremagliera
in plastica
Rev.07 - 04/2016

6
Catena
Italiano

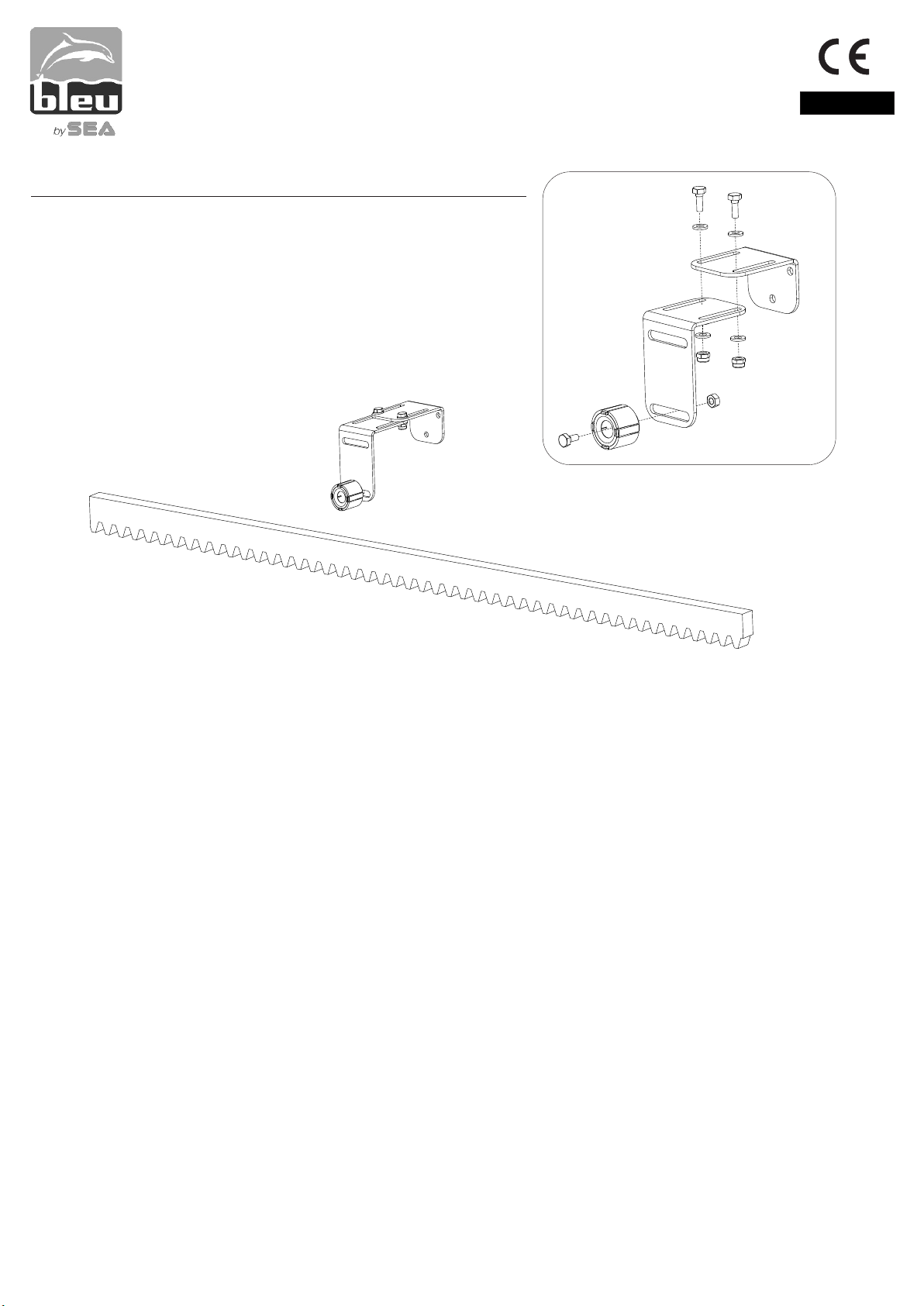

Lamierini finecorsa regolabili con fissaggio sul cancello (OPZIONALE)
Fig.9
Rev.07 - 04/201667411305

7
Fig. 10
Fig. 11
Fig. 12
Fig. 13
40 mm
Fig. 15
Fig. 14
Italiano
67411305
Nelle figure 11 e 12 è mostrata la corretta installazione
dell’operatore su cancello rispettivamente aperto e chiuso, la corsa
obbligatoria della catena è situata all'interno del gruppo pignone e
non deve essere modificata.
Per una corretta installazione seguire attentamente le indicazioni
sotto riportate:
6.1. Saldare due solide staffe forate alle due estremità del cancello
per agganciare la catena.
Nota: i fori per il tendicatena e quindi la catena stessa devono
essere ad una distanza minima dal cancello di 40mm (Fig. 13).
6.2. Installare la catena facendola passare attraverso il gruppo
pignone come in Fig.10.
La catena deve essere sempre allineata sia in senso verticale (Fig.
11) che orizzontale (Fig. 13), se non perfettamente allineata (Fig.
14 e 15) può deragliare dal gruppo pignone o provocare uno sforzo
maggiore del motoriduttore, impedendo il corretto funzionamento
del sistema.
6.3. Installare i tendicatena alle due estremità del cancello per
regolare la tensione della stessa.
Nota: prima di eseguire quest'ultima operazione sbloccare il
motore con la chiave di sblocco speciale.
6. ASSEMBLAGGIO DELLA CATENA
L'assemblaggio delle parti principali dell'operatore a catena è
illustrato in Figura 10.
Rev.07 - 04/2016

8
No. Descrizione Quantità
Operatore scorrevole
Chiave di sblocco
Manuale
8. MANUTENZIONE
- Controllare la porta una volta al mese. La porta deve essere attentamente controllata per il suo bilanciamento. La porta deve
essere in buono stato.
- Per motivi di sicurezza vi consigliamo di usare fotocellule per tutte le installazioni.
- Scollegare la rete elettrica prima di eseguire delle sostituzioni.
- Leggere attentamente l'intero manuale prima di eseguire qualsiasi installazione o lavori sull’operatore.
LEGGERE ATTENTAMENTE
BLEU by SEA declina ogni responsabilità per danni od incidenti che possono essere generati da un eventuale rottura del prodotto,
qualora questi avvengano per inosservanza di quanto riportato espressamente ed a riferimento nel presente manuale. Il mancato
utilizzo dei ricambi originali BLEU by SEA oltre ad invalidare la garanzia, rende nulla la responsabilità del costruttore relativa alla
sicurezza.
AVVERTENZE :
L'installazione elettrica e la scelta della logica di funzionamento devono essere in accordo con le normative vigenti. Prevedere in
ogni caso un interruttore differenziale da 16A e soglia 0,030A. Tenere separati i cavi di potenza (motori, alimentazioni) da quelli di
comando (pulsanti, fotocellule, radio ecc.). Per evitare interferenze è preferibile prevedere ed utilizzare due guaine separate.
N.B. IL COSTRUTTORE NON PUÒ CONSIDERARSI RESPONSABILE PER EVENTUALI DANNI CAUSATI DA USI IMPROPRI,
ERRONEI ED IRRAGIONEVOLI.
BLEU by SEA si riserva il diritto di apportare le modifiche o variazioni che ritenesse opportune ai propri prodotti e/o al presente
manuale senza alcun obbligo di preavviso.
9. CONFEZIONE
Dopo aver ricevuto l'operatore, all’apertura dell’imballo si consiglia di controllare se il prodotto è intatto. Per qualsiasi problema si
prega di contattare il nostro rivenditore. L’imballo contiene i seguenti elementi:
Italiano
67411305
Fig.16 Fig.17
Chiude
Apre

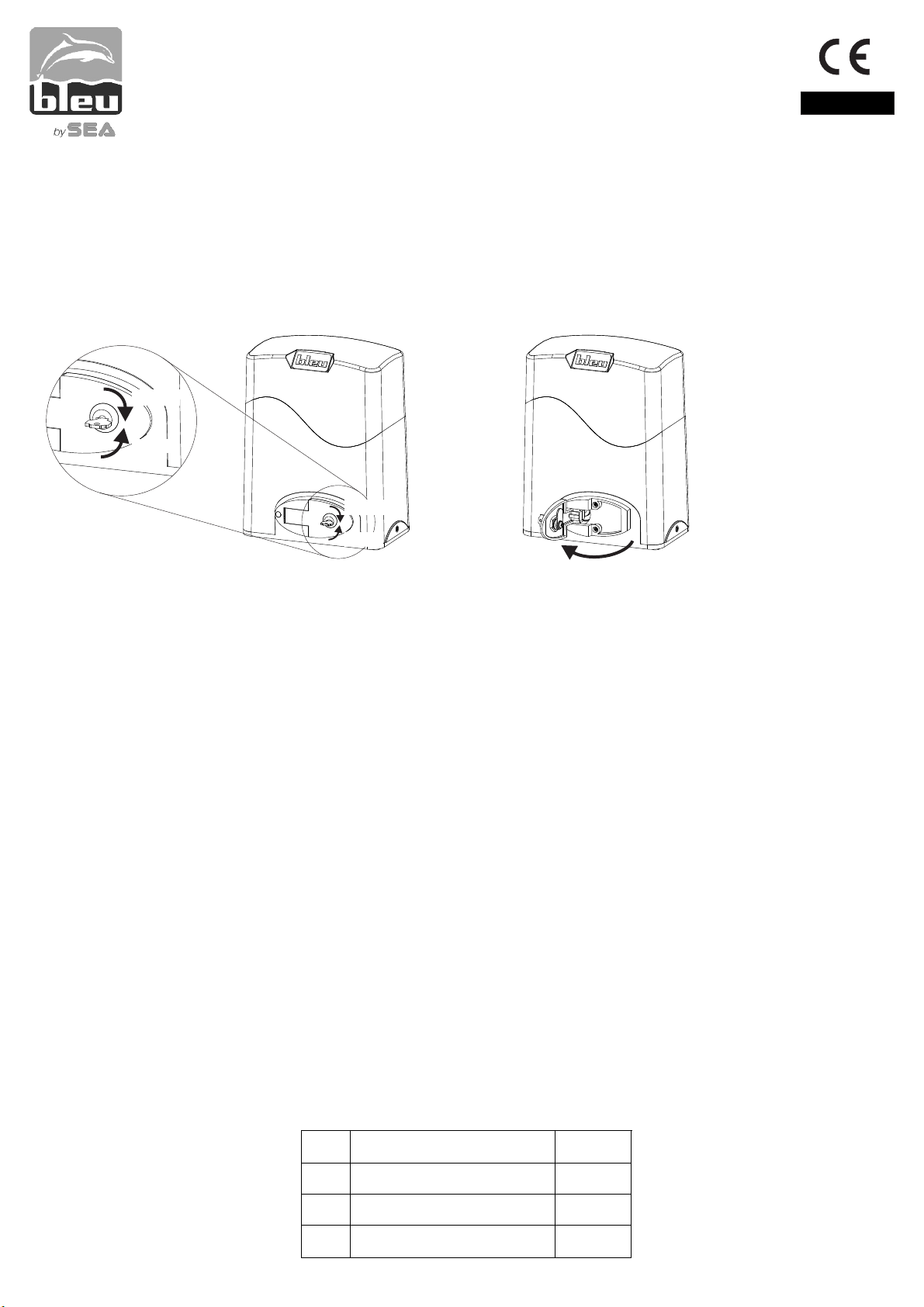

7. SISTEMA DI SBLOCCO
Per sbloccare operare come segue:
- Inserire la chiave e ruotarla in senso antiorario di 90° (Fig. 16).
- Tirare la leva di sblocco fino a battuta, 90° circa (Fig. 17).
Per ribloccare operare come segue:
- Spingere la leva di sblocco fino alla completa chiusura.
- Ruotare la chiave il senso orario ed estrarla.
Chiude
Apre
1 1
2 2
3 1
Rev.07 - 04/2016

9
67411305
English
1. INTRODUCTION
Please read the instructions carefully before proceeding.
Electronic control unit with microswitch for operator’s control
Keypad / single button interface.
Infrared photocell management .
User can select Auto-close function.
Manual key release for emergency purposes.
2. IMPORTANT SAFETY INFORMATION
Carefully read and follow all safety precautions and warning before attempting to install and use this automatic gate operator.
Make sure the Power supply (AC230V or AC115V) of the gate operator is suitable for the power supply
in your area.
Assembled in Italy
300
230
135
235,5
135
305
3. MAIN TECHNICAL PARAMETERS
MOUNTING AND CONNECTING INSTRUCTIONS
B200
55rpm 66rpm
200W
600Kg
16Nm
-20°C~+50°C
12m/min 14m/min
35 µF -
100W
300Kg
8Nm
S2, 15 minutes
-
100W
300Kg
8Nm
12 µF
9m/min 11m/min
35 µF
200W
350Kg
16Nm
66rpm
Attention: The motor comes without anti-squeezing security device, therefore it is
necessary to use photocells and security edges.
SPECIFICATIONS
Power supply
Motor speed
Duty cycle
Capacitor
Rated motor power
output
Max. gate weight
Torque output
Limit switch
Environmental
temperature
Gate Move speed Z17
Gate Move speed Z13
Adjustable
Adjustable
Adjustable
Adjustable
Adjustable
Adjustable
Magnetic
-
0,24 cm/s (with chain)

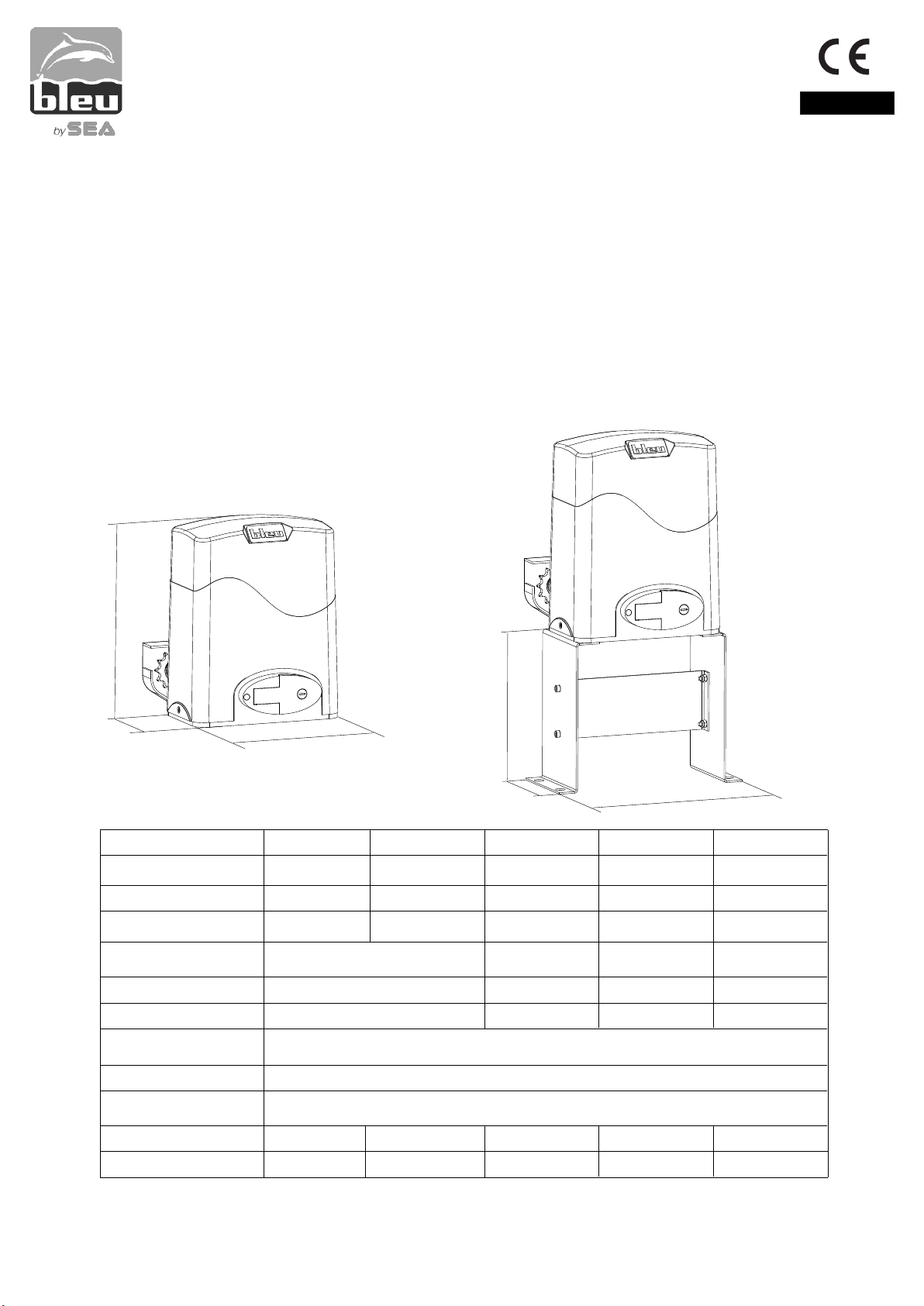

Dimensions (mm)
230V, 50Hz 115V, 60Hz
B200 230V B200 115V B200 24V (230V)
230V, 50/60Hz 115V, 50/60Hz
B200 24V (115V) B200 GP 115V
115V, 60Hz
Rev.07 - 04/2016

10 67411305
English
4. MECHANICAL INSTALLATION
The B200 is an operator for gates with a weight of max. 600 Kg and a length of max. 8m / 12 m.
The gate operator operates by forcing a drive rack by a drive gear.
The gate operator must be installed on the inside of the gate.
Gate arrangement
Before starting with the installation check if all the gate parts (fixed and mobile) have a strong and as less as possible
deformable structure, also make sure that :
a) The leaf is rigid and compact;
b) The inferior slideway is perfectly straight, horizontal and without any obstacles which could obstruct the gate sliding;
c) The inferior sliding wheels are equipped with greasable or water tightened bearings;
d) The superior slideway has been produced and placed so that the gate is in a perfect vertical position;
e) Mechanical stops of the leaf are always installed in order to avoid possible derailment of it.
Concrete pad
The base unit of the gate operator requires a concrete pad in order to maintain proper stability. The concrete p ad should be
approximately 450mm x 300mm x 200mm deep in order to provide for adequate weight and structure to insure proper stable
installation.
Anchors (see Fig.2)
You can use anchor bolts, anchors, wa shers and nuts. These anchors must be set into the concrete when it is poured or you can use
wedge anchors to fasten the operator.

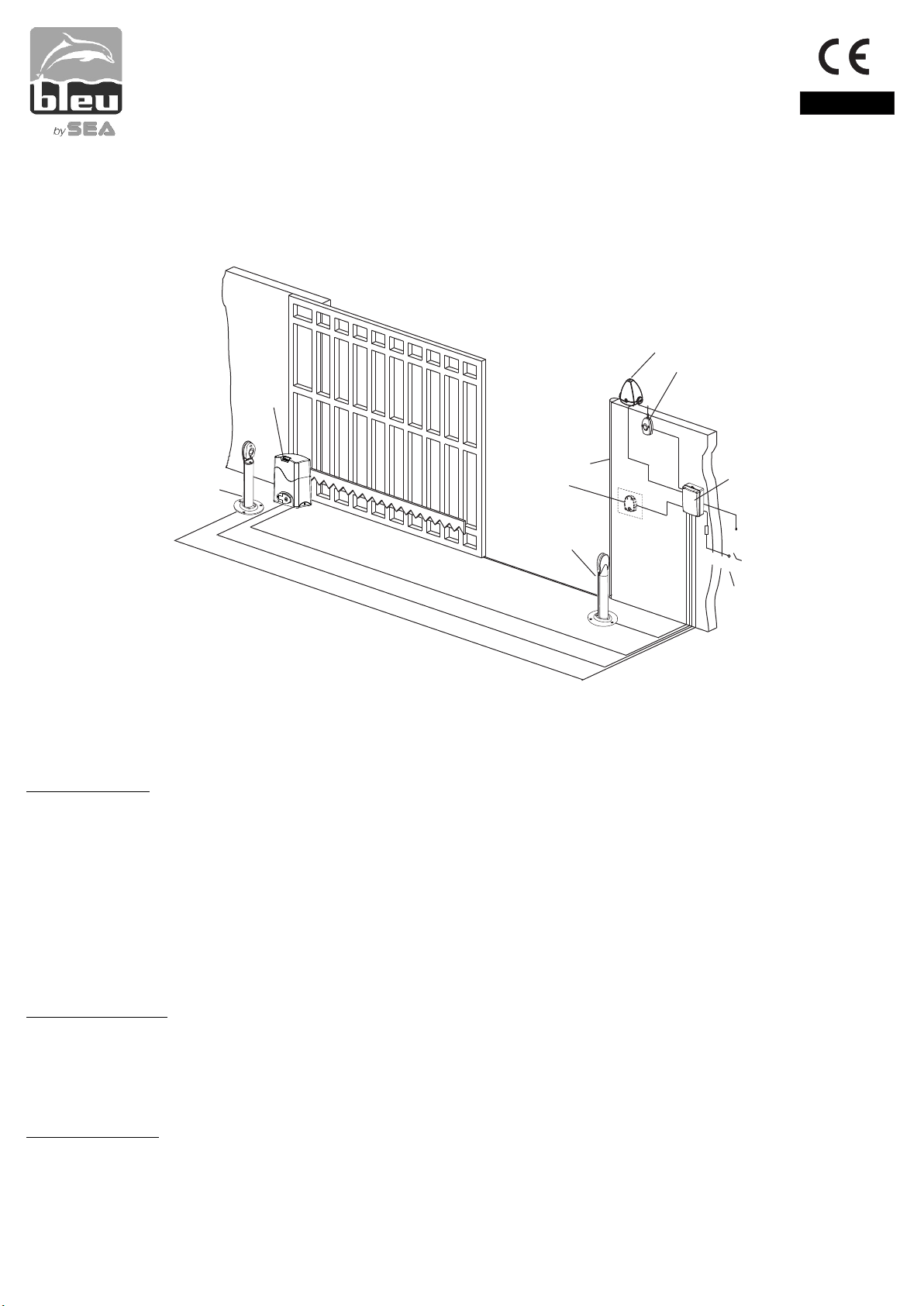

Fig.1
Standard installation
1) B200
2) Photocell left
3) Photocell right
4) Mechanical safety edge
5) Key push botton
6) Flasher
7) Receiver
8) Junction box
9) Differential 16A - 30mA
1
2
3
4
9
5
67
8
2x1,5
6x1,5
8x1,5
3x1,5
3x1,5
1x1,5
2x1,5
3x1,5
2x1,5
Rev.07 - 04/2016

11
67411305
5. ADJUSTMENT
Magnetic limit switch
- To ensure safety, it is recommended to install limit switches at both ends of the gate to prevent the gate from sliding out of the rails.
The rails must be installed horizontally.
- Install the limit switch sheet as shown in Fig.7 and Fig.8. The limit switch magnet and limit switch sheets are used to control the
position of the gate.
- Release the gear with the key and push the sliding gate manually to pre-determine the position, fix the limit switch sheet to the rack
and lock the gear by pulling the release lever. Moving the gate electrically, adjust the limit switch sheet to the proper position until
the position of the opening and closing meet the requirement.
Fig.2
Foundation
50 mm
Note: Where possible raise the
motor of at least 50 mm.
Street level
204
90
Fig.4
Fig.3
English
Magnetic limit switch
Gate operator
Pinion
Input power
Nut
Spring washer
Plain washer
Nut
Operator base (see Fig.3)
After the concrete has hardened, mount the gate operator base to the concrete pad. Verify that the base is properly leveled. Using
bolts and washers mount the gate operator to the base and insert the cover. Check the operator and make sure it is lined up with the
gate.
Installation of Rack
- Fix the three nuts (in the same package with rack) on the rack element.
- Lay the first piece of rack on the gear and weld the first nut on the gate.
- Move the gate manually, checking if the rack is resting on the gear, and weld the second and third nut.
- Bring another rack element near to the previous one. Move the gate manually and weld the three nuts as the first rack, thus
proceeding until the gate is fully covered.
- When the rack has been installed, make sure it meshes correctly with the gear.
- The space between rack and gear is about 0.5mm.
Rev.07 - 04/2016

12 67411305
English
Fig.7
Fig.8
Steel
rack
Fig.5
Fig.6
Plastic
rack
Sliding gate
Magnet
Limit sheet
Rack
Pinion
Magnetic limit switch
Magnetic limit switch
Rev.07 - 04/2016

13
Adjustable limit switch laminations with gate fixing (OPTIONAL)
Fig.9
English
Rev.07 - 04/201667411305
Chain

14
In the pictures 11 and 12 it is possible to see the correct
installation with opened and closed gate respectively; notice the
obliged run of the chain inside the pinion group which must not
be modified.
For a correct installation follow carefully the indications written
below:
6.1. Weld two strong pierced brackets to the two extremities of
the gate to couple the chain.
Notice: the holes for the chain tensioner and so the chain
itself must be to a minimum distance of 40 mm from the
gate (Fig. 13).
6.2. Install the chain making it pass through the pinion group as
in Fig.10.
The chain must be always in line both vertically (Fig. 11) and
orizontally (Fig.12), if not perfectly aligned (Fig. 14 and 15) it
may derail from the pinion group or the motor reducer risks a
greater effort not allowing the right operating of the system.
6.3. Set up a fillet chain tensioner to the two extremities of the
gate to regulate the tension of the chain.
Notice: do this last operation with the engine completely
unlocked through the special unlocking key.
6. ASSEMBLING OF THE CHAIN SYSTEM
The assembling of the main parts which include the whole chain
automation is illustrated in Fig. 10.
Fig. 10
Fig. 11
Fig. 12
Fig. 13
40 mm
Fig. 15
Fig. 14
English
67411305 Rev.07 - 04/2016

15
67411305
English
8. MAINTENANCE
- Check the door once a month. The door should be carefully checked for balance. The door must be in good working order.
- We suggest for safety reasons, photocells be used on all gates.
- Disconnect from mains supply before replacing bulb.
- Be sure to read the entire manual before attempting to perform any installation or service to the door operator.
NOTICE:
Bleu by SEA can not be deemed responsible for any damage or accident caused by product breaking, being damages or accidents
due to a failure to comply with the instructions herein.
The guarantee will be void and the manufacturer responsibility will be nullified if original Bleu by SEA spare parts are not being used.
SAFETY PRECAUTIONS:
All electrical work and the choice of the operating logic should conform to current regulations. A 16 A 0,030 A differential switch must
be incorporated into the source of the operators main electrical supply and the entire system properly earth bonded. Always run
mains carrying cables in separate ducts to low voltage control cables to prevent mains interference.
NOTE: THE MANUFACTURER CAN NOT BE DEEMED RESPONSIBLE FOR ANY DAMAGE OR INJURY CAUSED BY
IMPROPER USE OF THIS PRODUCT.
Bleu by SEA reserves the right to do changes or variations that may be necessary to its products with no obligation to notice.
9. PACKING LIST
After receiving the gate operator, you should make an unpack-inspection, in which you should check whether the product was
damaged. If you have any problem please contact our dealer. You should find the following items in our standard packing:
Fig.16 Fig.17
Close
Open
Close
Open
1 1
2 2
3 1
7. RELEASE SYSTEM FOR BOXER
In order to release do as follows:
- Insert the key and rotate it 90° counter-clockwise (Fig. 16).
- Pull the release lever until it stops, about 90° approximately (Fig. 17).
In order to relock do as follows:
- Push the release lever to complete closing.
- Rotate the key clockwise and extract it.
No. Item Quantity
Sliding gate operator
Release key
User’s manual
Rev.07 - 04/2016

16 67411305
Français
1. INTRODUCTION
Lisez attentivement les instructions avant de commencer.
Armoire électronique avec microprocesseur pour le contrôle de l'opérateur.
Sélecteur à clé / interface avec touche.
Gestion photocellule à infrarouge.
L'utilisateur peut sélectionner la fonction Auto-close.
Déverrouillage à clé manuel en cas d'urgence.
2. IMPORTANTES CONSIGNES DE SECURITE
Lisez attentivement les instructions suivantes et les consignes de sécurité avant d'installer et d'utiliser cet
opérateur.
Assurez-vous que la tension d'alimentation (AC230V ou AC 115V) de l'opérateur soit adequate à
l’alimentation de votre région.
Assembled in Italy
Attention: Le moteur n'est pas équipé d'un dispositif de sécurité anti-écrasement,
cependant il faut utiliser des photocellules et des barres palpeuses.
3. DONNEES TECHNIQUES
55rpm 66rpm
200W
600Kg
16Nm
-20°C~+50°C
12m/min 14m/min
35 µF -
100W
300Kg
8Nm
S2, 15 minutes
-
100W
300Kg
8Nm
12 µF
9m/min 11m/min
35 µF
200W
350Kg
16Nm
300
230
135
Dimensions (mm)
66rpm
235,5
135
305
Alimentation
Vitesse moteur
Poids maxi portail
Fin de course
Cycles de travail
Température
environnement
Vitesse portail Z17
Condensateur
Sortie puissance
nominale du moteur
DONNEES
Vitesse portail Z13
Couple
Réglable
Réglable
Réglable
Réglable
Réglable
Réglable
Magnétique
B200
INSTRUCTIONS DE MONTAGE ET CONNEXION
-
0,24 cm/s (avec chaine)
230V, 50Hz 115V, 60Hz
B200 230V B200 115V B200 24V (230V)
230V, 50/60Hz 115V, 50/60Hz
B200 24V (115V) B200 GP 115V
115V, 60Hz
Rev.07 - 04/2016

17
67411305
Français
4. INSTALLATION PARTIES MECANIQUES
Le B200 est un opérateur pour portails jusqu'à 600 kg et d’une longueur de 8 m / 12 m. L'opérateur travaille en forçant la cremaillière
avec d'un pignon d'entraînement.
L'opérateur doit être installé à l'intérieur du portail.
Contrôle du portail
Avant de commencer l'installation, vérifiez que toutes les parties du portail (fixes et mobiles) aient une structure solide et le moins
déformable possible et assurez-vous bien que:
a) Le portail soit rigide et compact;
b) Le guide de coulissement inférieur soit parfaitement droit, horizontal et sans obstacle qui pourrait empêcher le coulissment du
portail;
c) Les roues inférieures soient équipées de roulements étanches ou qu’ils peuvent être graissés;
d) Le guide coulissant supérieur ait été produit et placé de sorte que le portail soit monté dans une position verticale;
e) Les butées mécaniques soient toujours installées afin d'éviter un déraillement possible du vantail.
Plate-forme en béton
L'unité de base de l’opérateur nécessite une plate-forme en béton pour maintenir une stabilité adéquate. La plate-forme de béton
doit être d'environ 450mm x 300mm x 200mm de profondeur afin d’assurer une installation correcte et stable.
Ancrage (voir Fig.2)
Il est possible d’utiliser les boulons d'ancrage, ancres, rondelles et écrous. Ces ancrages doivent être insérés dans le béton quand
il est coulé, il est aussi possible d’utiliser des ancres en coin pour fixer l'opérateur.
Fig.1
Installation standard
1) B200
2) Photocellule gauche
3) Photocellule droite
4) Barre méchanique
5) Sélecteur à clé
6) Clignoteur
7) Récepteur
8) Boîte de jonction
9) Différentiel 16A - 30mA
1
2
3
4
9
5
67
8
2x1,5
6x1,5
8x1,5
3x1,5
3x1,5
1x1,5
2x1,5
3x1,5
2x1,5
Rev.07 - 04/2016

18 67411305
Français
Base de l'opérateur (voir Fig.3)
Après que le béton ait durci, montez la base de l'opérateur sur la plate-forme en béton. Assurez-vous que la base soit nivelée.
Installez l’opérateur sur la base à l’aide de boulons et rondelles et fixez le couvercle. Contrôlez l’opérateur et assurez-vous qu’il soit
aligné avec le portail.
Installation du support
- Fixez les trois écrous (inclus dans l'emballage de la crémaillière) sur le portail. - Placez le premier élément de la crémaillère sur le
pignon et soudez le premier écrou sur le portail.
- Déplacez le portail manuellement, assurez-vous que la crémaillère soit posée sur le pignon et soudez le deuxième et troisième
écrous.
- Placez un autre élément de la crémaillère à proximité de l’élément précédent. Actionnez le portail manuellement et soudez les
trois écrous comme sur le premier élément, procédez de cette manière pour toute la longueur du portail.
- Lorsque la crémaillière est installée, assurez-vous qu’elle s’adapte correctement au pignon.
- L'espace entre la crémaillère et le pignon est d'environ 0,5 mm.
5. REGLAGE
Fin de course magnétique
- Pour garantir la sécurité, nous vous recommandons d'installer des fins de course aux deux extrémités du portail pour empêcher le
portail de glisser hors des rails. Les guides doivent être installés en position horizontale.
- Installez la tôle du fin de course, comme indiqué aux Fig.7 et Fig.8.
L'aimant du fin de course et les butées sont utilisés pour contrôler la position du portail.
- Débloquez le pignon avec la clé et déplacez le portail coulissant manuellement pour régler la position, fixez la tôle du fin de course
à la crémaillière et verrouillez le pignon en tirant le levier de déverrouillage. Déplacez le portail éléctriquement, placez la tôle du
fin de course sur la position correcte jusqu'à ce que la position d'ouverture et de fermeture soient bonnes.
Fin de course magnétique
Fig.2
Opérateur
Pignon
Fondation
Alimentation
Ecrou
Rondelle ressort
Rondelle
Ecrou
50 mm
Remarque: Si c’est possible
soulevez le moteur d’au moins
50mm.
Niveau chaussée
204
90
Fig.4
Fig.3
Rev.07 - 04/2016

19
67411305
Français
Fig.7
Fig.8
Cremaillere
en acier
Fig.5
Fig.6
Cremaillere
en plastique
Portail coulissant
Aimant
Laminations fin de course
Crémaillière
Pignon
Fin de course magnétique
Fin de course magnétique
Rev.07 - 04/2016

20
Laminations fin de course réglable avec fixation sur vantail (OPTIONAL)
Fig.9
Français
Rev.07 - 04/201667411305
Chaîne
