Sharp AN-P15EZ User manual

OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
MANUAL DE MANEJO
取扱説明書
English
Deutsch
Français
Español
Wide-zoom lens for projector
Weitwinkel-zoomobjektiv für Projektor
Objectif grand angle-zoom pour projecteur
Objetivo granangular-zoom para proyector
プロジェクター用短焦点ズームレンズ
AN-P15EZ
ANP15EZLensHyo0104.p65 08.2.18, 10:58 AM1

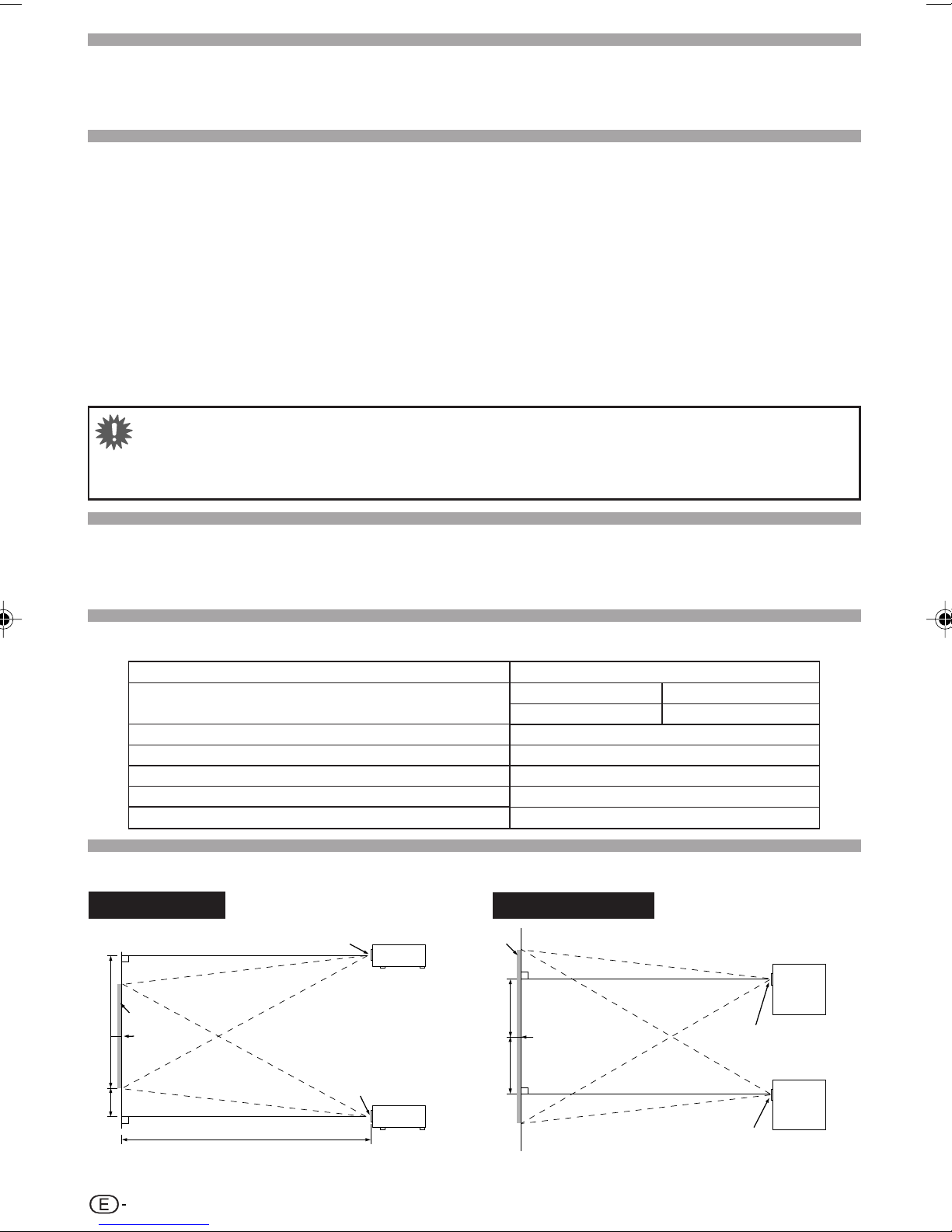

Adjust the picture size and focus
Refer to “Image Projection” in the projector operation manual for information on adjusting the focus and
picture size.
Handling Precautions
●Do not disassemble this lens.
Please refer to your authorized dealer for any maintenance and inspections requiring an open cabinet.
●Touching any other internal part could cause personal injury or machine malfunction.
●Do not touch any glass or protruding part of the lens.This may cause personal injury and reduced
performance of the projector.
●When maintaining the projector the following points should be noted.
•When cleaning the lens be sure to use a commercial air blower or lens cleaning paper (used in cleaning
glasses and cameras).
•The surface of the lens is very delicate. Do not allow hard objects to bump or rub against it.
Caution
●Be sure not to attach this lens to the projector when storing or carrying the projector. This
may cause damage to them.
Supplied Accessories
•Lens cap (front) ×1 •Lens cap (rear) ×1
•Installation manual •Operation manual (this manual)
Specifications
Model
Picture size (diagonal)
Focal length
F no.
Throw ratio
Weight
Depth of projector with the lens attached
AN-P15EZ
XG-P610X series 60'' to 250'' (4:3)
XG-P560W series 60'' to 230'' (16:10)
21.2 mm (27/32'') – 25.8 mm (1 1/64'')
2.5
1:1.5 – 1.8
Approx. 1,930 g (4.3 lbs.)
656 mm (25 53/64'')
Side View Top View
Upper lens shift
position
(Desktop setup)
Lower lens shift
position
(High mount setup)
Rightmost lens
shift position
Leftmost lens
shift position
Lens center
Lens center

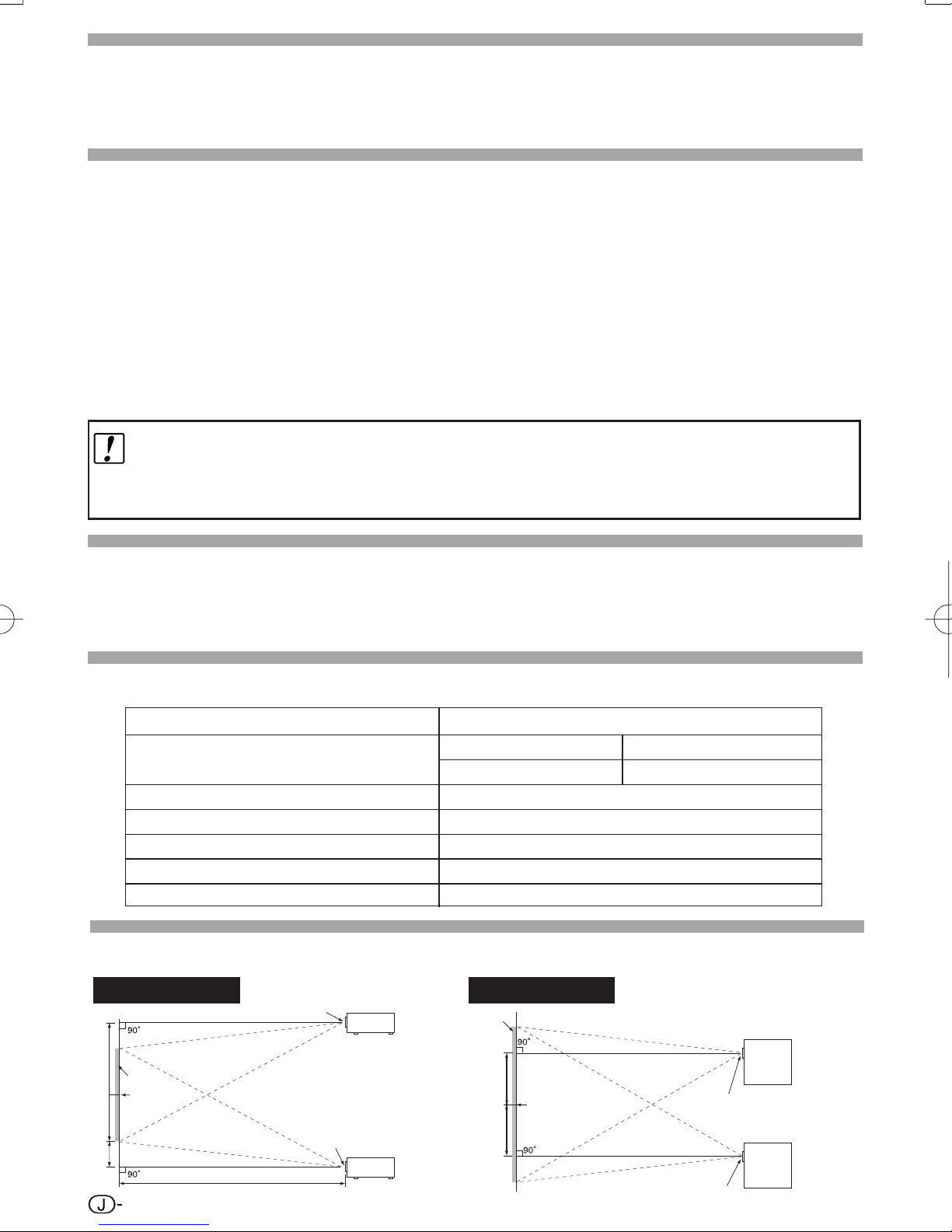

H1
H2
Screen
Screen
WCenter of screen
Lens center
Lens center
Center of
screen
90°
90°
90°
90°
L
Picture size and projection distance chart
1
ANP15EZ_Lens_E.p65 08.2.20, 7:59 PM2

XG-P610X series
XG-P560W series
Picture (Screen) size Projection distance [L] Distance from the lens center to
the bottom of the image [H]
Distance from the lens
center to the center of
the image [W]
Diag. [χ] Width Height
Minimum [L1] Maximum [L2] Lower [H1] Upper [H2]
250'' (635 cm)
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
70'' (178 cm)
60'' (152 cm)
508 cm (200'')
406 cm (160'')
305 cm (120'')
244 cm (96'')
203 cm (80'')
163 cm (64'')
142 cm (56'')
122 cm (48'')
381 cm (150'')
305 cm (120'')
229 cm (90'')
183 cm (72'')
152 cm (60'')
122 cm (48'')
107 cm (42'')
91 cm (36'')
7.6 m (25' 0")
6.1 m (20' 0")
4.6 m (15' 0")
3.7 m (12' 0")
3.0 m (10' 0")
2.4 m (8' 0")
2.1 m (7' 0")
1.8 m (6' 0")
–400.1 cm (–157
1
/ 2 ")
–320.0 cm (–126")
–240.0 cm (–94
1
/ 2 ")
–192.0 cm (–75
19
/ 32 ")
–160.0 cm (–63")
–128.0 cm (–50
13
/ 32 ")
–112.0 cm (–44
3
/ 32 ")
–96.0 cm (–37
51
/ 64 ")
19.1 cm (7
1
/ 2 ")
15.2 cm (6")
11.4 cm (4
1
/ 2 ")
9.1 cm (3
19
/ 32 ")
7.6 cm (3")
6.1 cm (2
13
/ 32 ")
5.3 cm (2
3
/ 32 ")
4.6 cm (1
51
/ 64 ")
±177.8cm (70")
±142.2cm (56")
±106.7cm (42")
±85.3cm (33
19
/ 32 ")
±71.1cm (28")
±56.9cm (22
13
/ 32 ")
±49.8cm (19
19
/ 32 ")
±42.7cm (16
51
/ 64 ")
9.1 m (30' 0")
7.3 m (24' 0")
5.5 m (18' 0")
4.4 m (14' 5")
3.7 m (12' 0")
2.9 m (9' 7")
2.6 m (8' 5")
2.2 m (7' 2")
Picture (Screen) size Projection distance [L] Distance from the lens center to
the bottom of the image [H]
Distance from the lens
center to the center of
the image [W]
Diag. [χ] Width Height
Minimum [L1] Maximum [L2] Lower [H1] Upper [H2]
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
60'' (152 cm)
443 cm (174'')
332 cm (131'')
266 cm (105'')
221 cm (87'')
177 cm (70'')
133 cm (52'')
249 cm (98'')
187 cm (74'')
149 cm (59'')
125 cm (49'')
100 cm (39'')
75 cm (29'')
6.6 m (21' 9")
5.0 m (16' 4")
4.0 m (13' 1")
3.3 m (10' 11")
2.7 m (8' 9")
2.0 m (6' 6")
–307.2 cm (–120
15
/ 16 ")
–230.4 cm (–90
45
/ 64 ")
–184.3 cm (–72
9
/ 16 ")
–153.6 cm (–60
15
/ 32 ")
–122.9 cm (–48
3
/ 8 ")
–92.1 cm (–36
9
/ 32 ")
58.1 cm (22
7
/ 8 ")
43.6 cm (17
5
/ 32 ")
34.9 cm (13
47
/ 64 ")
29.1 cm (11
7
/ 16 ")
23.2 cm (9
5
/ 32 ")
17.4 cm (6
55
/ 64 ")
±155.0cm (61
1
/ 64 ")
±116.2cm (45
3
/ 4 ")
±93.0cm (36
39
/ 64 ")
±77.5cm (30
1
/ 2 ")
±62.0cm (24
13
/ 32 ")
±46.5cm (18
19
/ 64 ")
8.0 m (26' 2")
6.0 m (19' 7")
4.8 m (15' 8")
4.0 m (13' 1")
3.2 m (10' 6")
2.4 m (7' 10")
4:3 Signal Input (Normal Mode)
16:9 Signal Input (Stretch Mode)
The formula for picture size
and projection distance
χ: Picture size (diag.) (in/cm)
[m/cm]
L1 (m) = 0.03048χ
L2 (m) = 0.03658χ
H1 (cm) = –1.6002χ
H2 (cm) = 0.0762χ
W (cm) = ±0.7112χ
[Feet/inches]
L1 (ft) = 0.03048χ/ 0.3048
L2 (ft) = 0.03658χ/ 0.3048
H1 (in) = –1.6002χ/ 2.54
H2 (in) = 0.0762χ/ 2.54
W (in) = ±0.7112χ/ 2.54
The formula for picture size
and projection distance
χ: Picture size (diag.) (in/cm)
[m/cm]
L1 (m) = 0.03321χ
L2 (m) = 0.03985χ
H1 (cm) = –1.53583χ
H2 (cm) = 0.29056χ
W (cm) = ±0.77483χ
[Feet/inches]
L1 (ft) = 0.03321χ/ 0.3048
L2 (ft) = 0.03985χ/ 0.3048
H1 (in) = –1.53583χ/ 2.54
H2 (in) = 0.29056χ/ 2.54
W (in) = ±0.77483χ/ 2.54
Picture (Screen) size Projection distance [L] Distance from the lens center to
the bottom of the image [H] Distance from the lens
center to the center of
the image [W]
Diag. [χ] Width Height
Minimum [L1] Maximum [L2] Lower [H1] Upper [H2]
230'' (584 cm)
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
60'' (152 cm)
495 cm (195'')
431 cm (170'')
323 cm (127'')
258 cm (102'')
215 cm (85'')
172 cm (68'')
129 cm (51'')
310 cm (122'')
269 cm (106'')
202 cm (79'')
162 cm (64'')
135 cm (53'')
108 cm (42'')
81 cm (32'')
7.5 m (24' 8")
6.5 m (21' 6")
4.9 m (16' 1")
3.9 m (12' 11")
3.3 m (10' 9")
2.6 m (8' 7")
2.0 m (6' 5")
–360.7 cm (–142")
–313.6 cm (–123
15
/ 32 ")
–235.2 cm (–92
39
/ 64 ")
–188.2 cm (–74
5
/ 64 ")
–156.8 cm (–61
47
/ 64 ")
–125.5 cm (–49
25
/ 64 ")
–94.1 cm (–37
3/64
")
51.1 cm (20
7
/ 64 ")
44.4 cm (17
31
/ 64 ")
33.3 cm (13
7
/ 64 ")
26.7 cm (10
1
/ 2 ")
22.2 cm (8
3
/ 4 ")
17.8 cm (7")
13.3 cm (5
1/4
")
±173.4 cm (68
1
/ 4 ")
±150.8 cm (59
23
/ 64 ")
±113.1 cm (44
33
/ 64 ")
±90.5 cm (35
39
/ 64 ")
±75.4 cm (29
43
/ 64 ")
±60.3 cm (23
47
/ 64 ")
±45.2 cm (17
13/16
")
9.0 m (29' 7")
7.8 m (25' 9")
5.9 m (19' 3")
4.7 m (15' 5")
3.9 m (12' 10")
3.1 m (10' 3")
2.4 m (7' 9")
Picture (Screen) size Projection distance [L] Distance from the lens center to
the bottom of the image [H] Distance from the lens
center to the center of
the image [W]
Diag. [χ] Width Height
Minimum [L1] Maximum [L2] Lower [H1] Upper [H2]
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
70'' (178 cm)
60'' (152 cm)
406 cm (160'')
305 cm (120'')
244 cm (96'')
203 cm (80'')
163 cm (64'')
142 cm (56'')
122 cm (48'')
305 cm (120'')
229 cm (90'')
183 cm (72'')
152 cm (60'')
122 cm (48'')
107 cm (42'')
91 cm (36'')
7.4 m (24' 4")
5.6 m (18' 3")
4.4 m (14' 7")
3.7 m (12' 2")
3.0 m (9' 9")
2.6 m (8' 6")
2.2 m (7' 4")
–355.1 cm (–139
25
/ 32 ")
–266.3 cm (–104
27
/ 32 ")
–213.0 cm (–83
7
/ 8 ")
–177.5 cm (–69
57
/ 64 ")
–142.0 cm (–55
29
/ 32 ")
–124.3 cm (–48
59
/ 64 ")
–106.5 cm (–41
15
/ 16 ")
50.3 cm (19
51
/ 64 ")
37.7 cm (14
27
/ 32 ")
30.2 cm (11
7
/ 8 ")
25.1 cm (9
29
/ 32 ")
20.1 cm (7
59
/ 64 ")
17.6 cm (6
59
/ 64 ")
15.1 cm (5
15
/ 16 ")
±170.7 cm (67
13
/ 64 ")
±128.0 cm (50
13
/ 32 ")
±102.4 cm (40
5
/ 16 ")
±85.3 cm (33
19
/ 32 ")
±68.3 cm (26
7
/ 8 ")
±59.7 cm (23
33
/ 64 ")
±51.2 cm (20
5
/ 32 ")
8.9 m (29' 1")
6.7 m (21' 10")
5.3 m (17' 6")
4.4 m (14' 7")
3.6 m (11' 8")
3.1 m (10' 2")
2.7 m (8' 9")
16:10 Signal Input (Normal Mode)
4:3 Signal Input (Normal Mode)
The formula for picture size
and projection distance
χ: Picture size (diag.) (in/cm)
[m/cm]
L1 (m) = 0.03274χ
L2 (m) = 0.0392χ
H1 (cm) = –1.56815χ
H2 (cm) = 0.2221χ
W (cm) = ±0.75379χ
[Feet/inches]
L1 (ft) = 0.03274χ/ 0.3048
L2 (ft) = 0.0392χ/ 0.3048
H1 (in) = –1.56815χ/ 2.54
H2 (in) = 0.2221χ/ 2.54
W (in) = ±0.75379χ/ 2.54
The formula for picture size
and projection distance
χ: Picture size (diag.) (in/cm)
[m/cm]
L1 (m) = 0.03706χ
L2 (m) = 0.04438χ
H1 (cm) = –1.77527χ
H2 (cm) = 0.25143χ
W (cm) = ±0.85344χ
[Feet/inches]
L1 (ft) = 0.03706χ/ 0.3048
L2 (ft) = 0.04438χ/ 0.3048
H1 (in) = –1.77527χ/ 2.54
H2 (in) = 0.25143χ/ 2.54
W (in) = ±0.85344χ/ 2.54
Note
•Allow a margin of error in the value in the diagrams above.
•When the distance from the lens center to the bottom of the image [H] is a negative number, this indicates
that the bottom of the image is below the lens center.
2
ANP15EZ_Lens_E.p65 08.2.18, 10:59 AM3

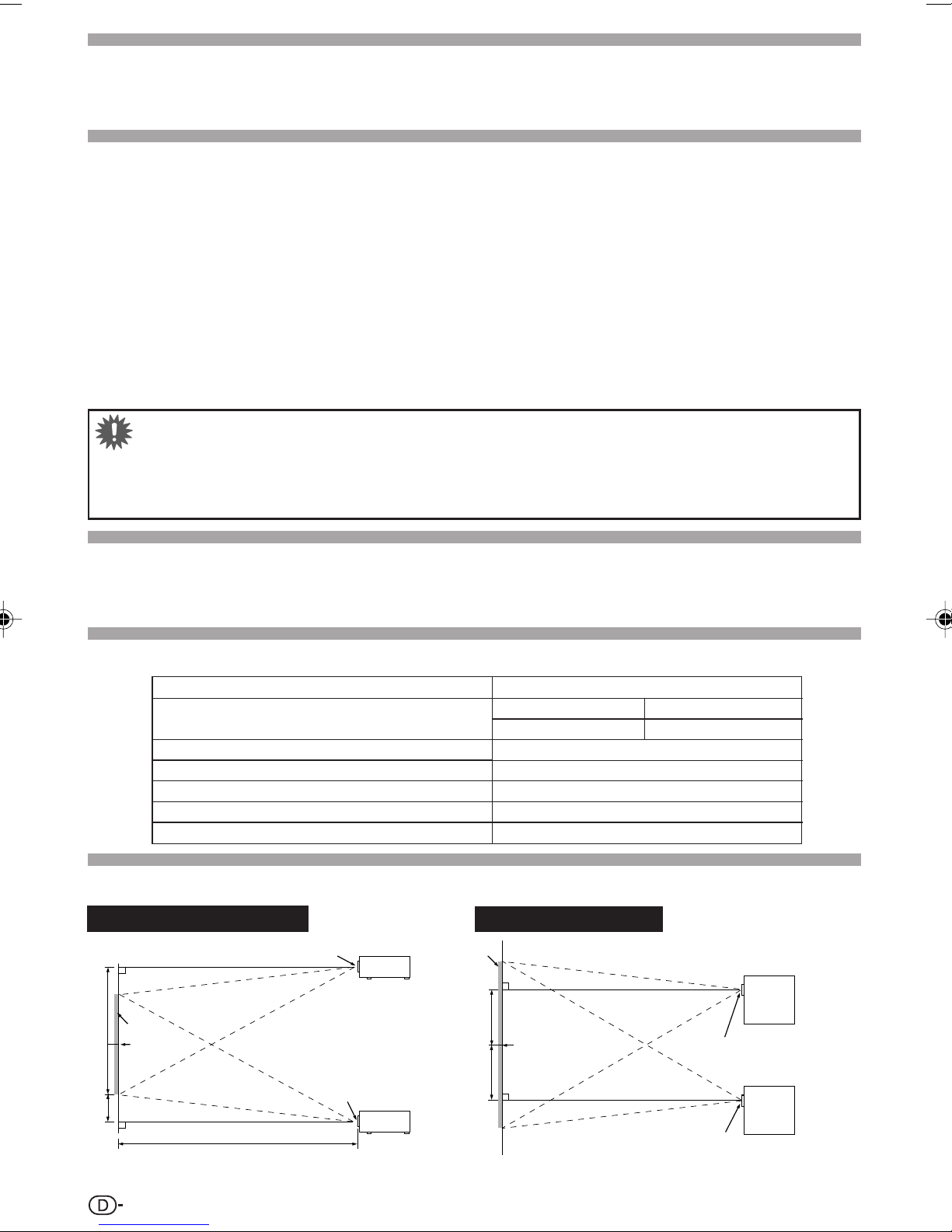

Ausführen der Bildgrößen- und Scharfeinstellung
Für Informationen über die Bildgrößen- und Scharfeinstellungen siehe „Bild-Projektion“ in der
Bedienungsanleitung des Projektors.
Vorsichtsmaßnahmen bei der Handhabung
●Bauen Sie das Objektiv nicht auseinander.
Wenden Sie sich bitte für Wartungs- und Inspektionsarbeiten, bei denen das Gehäuse abgenommen
werden muss, an Ihren autorisierten Händler.
●Wenn ein inneres Teil berührt wird, können Verletzungen oder Gerätefehlfunktionen verursacht
werden.
●Nicht das Glas oder die hervorstehenden Teile am Objektiv berühren. Dies kann zu Verletzungen
oder zu Beeinträchtigung der Projektorleistung führen.
●Bei Wartungsarbeiten am Projektor sollten die folgenden Punkte beachtet werden.
•Verwenden Sie für die Reinigung des Objektivs unbedingt ein im Handel erhältlichen Objektiv-Blower
oder Objektvreinigungspapier (für das Reinigen von Gläsern und Kameras).
•Die Oberfläche des Objektivs ist sehr empfindlich. Darauf achten, dass keine harten Gegenstände
gegen das Objektiv gestoßen oder gescheuert werden.
Achtung
●Stellen Sie sicher, dass Sie dieses Objektiv nicht am Projektor befestigen, wenn der Projektor
gelagert oder transportiert wird. Dies könnte eine Beschädigung am Projektor oder am
Objektiv verursachen.
Mitgeliefertes Zubehör
•Objektivkappe (Vorderseite) – 1 •Objektivkappe (Rückseite) – 1
•Installationsanleitung •Bedienungsanleitung (diese Anleitung)
Technische Daten
Ansicht von der Seite Ansicht von oben
H1
H2
W
90°
90°
90°
90°
Obere Lens
Shift-Position
(Benutzeroberflächen-
einrichtung)
Untere Lens
Shift-Position
(Erhöhte Einrichtung)
Ganz rechte
Lens Shift-
Position
Ganz linke Lens
Shift-Position
Bildwand
Bildwand
Objektivmitte
Objektivmitte
Objektivmitte
Objektivmitte
Bildwand-
mitte
Bildwandmitte
L
1
Tabelle für Bildformat und Projektionsentfernung
Modell
Bildformat (diagonal)
Brennweite
Fokus
Projektionsrate
Gewicht
Tiefe des mit Objektiv bestückten Projektors
AN-P15EZ
Serie XG-P610X 60'' bis 250'' (4:3)
Serie XG-P560W 60'' bis 230'' (16:10)
21,2 mm (27/32'') – 25,8 mm (1 1/64'')
2,5
1:1,5 – 1,8
Ca. 1.930 g (4,3 lbs.)
656 mm (25 53/64'')
ANP15EZ_Lens_G.p65 08.3.3, 6:07 PM2

Serie XG-P610X
Serie XG-P560W
±155,0cm (61
1
/ 64 ")
±116,2cm (45
3
/ 4 ")
±93,0cm (36
39
/ 64 ")
±77,5cm (30
1
/ 2 ")
±62,0cm (24
13
/ 32 ")
±46,5cm (18
19
/ 64 ")
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Breite Höhe Untere [H1] Obere [H2]
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
Entfernung von
Objektivmitte
zur Bildmitte [W]
Bildgröße (Bildwandgröße) Projektionsabstand [L] Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
Entfernung von
Objektivmitte
zur Bildmitte [W]
Diag. [χ]
Minimum [L1] Maximum [L2]
Breite Höhe Untere [H1] Obere [H2]
Diag. [χ]
Minimum [L1] Maximum [L2]
250'' (635 cm)
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
70'' (178 cm)
60'' (152 cm)
508 cm (200'')
406 cm (160'')
305 cm (120'')
244 cm (96'')
203 cm (80'')
163 cm (64'')
142 cm (56'')
122 cm (48'')
381 cm (150'')
305 cm (120'')
229cm (90'')
183 cm (72'')
152 cm (60'')
122 cm (48'')
107 cm (42'')
91 cm (36'')
7,6 m (25' 0")
6,1 m (20' 0")
4,6 m (15' 0")
3,7 m (12' 0")
3,0 m (10' 0")
2,4 m (8' 0")
2,1 m (7' 0")
1,8 m (6' 0")
–400,1 cm (–157
1
/ 2 ")
–320,0 cm (–126")
–240,0 cm (–94
1
/ 2 ")
–192,0 cm (–75
19
/ 32 ")
–160,0 cm (–63")
–128,0 cm (–50
13
/ 32 ")
–112,0 cm (–44
3
/ 32 ")
–96,0 cm (–37
51
/ 64 ")
19,1 cm (7
1
/ 2 ")
15,2 cm (6")
11,4 cm (4
1
/ 2 ")
9,1 cm (3
19
/ 32 ")
7,6 cm (3")
6,1 cm (2
13
/ 32 ")
5,3 cm (2
3
/ 32 ")
4,6 cm (1
51
/ 64 ")
±177,8cm (70")
±142,2cm (56")
±106,7cm (42")
±85,3cm (33
19
/ 32 ")
±71,1cm (28")
±56,9cm (22
13
/ 32 ")
±49,8cm (19
19
/ 32 ")
±42,7cm (16
51
/ 64 ")
9,1 m (30' 0")
7,3 m (24' 0")
5,5 m (18' 0")
4,4 m (14' 5")
3,7 m (12' 0")
2,9m (9' 7")
2,6 m (8' 5")
2,2 m (7' 2")
Die Formel für die
Bildgröße und den
Projektionsabstand
χ:
Bildgröße (diag.) (Zoll/cm)
[m/cm]
L1 (m) = 0,03048χ
L2 (m) = 0,03658χ
H1 (cm) = –1,6002χ
H2 (cm) = 0,0762χ
W (cm) = ±0,7112χ
[Fuß/Zoll]
L1 (Fuß) = 0,03048χ/ 0,3048
L2 (Fuß) = 0,03658χ/ 0,3048
H1 (Zoll) = –1,6002χ/ 2,54
H2 (Zoll) = 0,0762χ/ 2,54
W (Zoll) = ±0,7112χ/ 2,54
4:3 Signaleingang (NORMAL-Modus)
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
60'' (152 cm)
443 cm (174'')
332 cm (131'')
266 cm (105'')
221 cm (87'')
177 cm (70'')
133 cm (52'')
249cm (98'')
187 cm (74'')
149cm (59'')
125 cm (49'')
100 cm (39'')
75 cm (29'')
6,6 m (21' 9")
5,0 m (16' 4")
4,0 m (13' 1")
3,3 m (10' 11")
2,7 m (8' 9")
2,0 m (6' 6")
–307,2 cm (–120
15
/ 16 ")
–230,4 cm (–90
45
/ 64 ")
–184,3 cm (–72
9
/ 16 ")
–153,6 cm (–60
15
/ 32 ")
–122,9cm (–48
3
/ 8 ")
–92,1 cm (–36
9
/ 32 ")
58,1 cm (22
7
/ 8 ")
43,6 cm (17
5
/ 32 ")
34,9cm (13
47
/ 64 ")
29,1 cm (11
7
/ 16 ")
23,2 cm (9
5
/ 32 ")
17,4 cm (6
55
/ 64 ")
8,0 m (26' 2")
6,0 m (19' 7")
4,8 m (15' 8")
4,0 m (13' 1")
3,2 m (10' 6")
2,4 m (7' 10")
16:9 Signaleingang (STRECKEN-Modus)
Die Formel für die
Bildgröße und den
Projektionsabstand
χ:
Bildgröße (diag.) (Zoll/cm)
[m/cm]
L1 (m) = 0,03321χ
L2 (m) = 0,03985χ
H1 (cm) = –1,53583χ
H2 (cm) = 0,29056χ
W (cm) = ±0,77483χ
[Fuß/Zoll]
L1 (Fuß) = 0,03321χ/ 0,3048
L2 (Fuß) = 0,03985χ/ 0,3048
H1 (Zoll) = –1,53583χ/ 2,54
H2 (Zoll) = 0,29056χ/ 2,54
W (Zoll) = ±0,77483χ/ 2,54
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Breite Höhe Untere [H1] Obere [H2]
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
Entfernung von
Objektivmitte
zur Bildmitte [W]
Bildgröße (Bildwandgröße) Projektionsabstand [L] Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
Entfernung von
Objektivmitte
zur Bildmitte [W]
Diag. [χ]
Minimum [L1] Maximum [L2]
Breite Höhe Untere [H1] Obere [H2]
Diag. [χ]
Minimum [L1] Maximum [L2]
Die Formel für die
Bildgröße und den
Projektionsabstand
χ:
Bildgröße (diag.) (Zoll/cm)
[m/cm]
L1 (m) = 0,03274χ
L2 (m) = 0,0392χ
H1 (cm) = –1,56815χ
H2 (cm) = 0,2221χ
W (cm) = ±0,75379χ
[Fuß/Zoll]
L1 (Fuß) = 0,03274χ/ 0,3048
L2 (Fuß) = 0,0392χ/ 0,3048
H1 (Zoll) = –1,56815χ/ 2,54
H2 (Zoll) = 0,2221χ/ 2,54
W (Zoll) = ±0,75379χ/ 2,54
Die Formel für die
Bildgröße und den
Projektionsabstand
χ:
Bildgröße (diag.) (Zoll/cm)
[m/cm]
L1 (m) = 0,03706χ
L2 (m) = 0,04438χ
H1 (cm) = –1,77527χ
H2 (cm) = 0,25143χ
W (cm) = ±0,85344χ
[Fuß/Zoll]
L1 (Fuß) = 0,03706χ/ 0,3048
L2 (Fuß) = 0,04438χ/ 0,3048
H1 (Zoll) = –1,77527χ/ 2,54
H2 (Zoll) = 0,25143χ/ 2,54
W (Zoll) = ±0,85344χ/ 2,54
16:10 Signaleingang (NORMAL-Modus)
4:3 Signaleingang (NORMAL-Modus)
230'' (584 cm)
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
60'' (152 cm)
495 cm (195'')
431 cm (170'')
323 cm (127'')
258 cm (102'')
215 cm (85'')
172 cm (68'')
129cm (51'')
310 cm (122'')
269cm (106'')
202 cm (79'')
162 cm (64'')
135 cm (53'')
108 cm (42'')
81 cm (32'')
7,5 m (24' 8")
6,5 m (21' 6")
4,9m (16' 1")
3,9m (12' 11")
3,3 m (10' 9")
2,6 m (8' 7")
2,0 m (6' 5")
–360,7 cm (–142")
–313,6 cm (–123 15/32")
–235,2 cm (–92 39/64")
–188,2 cm (–74 5/64")
–156,8 cm (–61 47/64")
–125,5 cm (–4925/64")
–94,1 cm (–37 3/64")
51,1 cm (20 7/64")
44,4 cm (17 31/64")
33,3 cm (13 7/64")
26,7 cm (10 1/2")
22,2 cm (8 3/4")
17,8 cm (7")
13,3 cm (5 1/4")
±173,4 cm (68 1/4")
±150,8 cm (5923/64")
±113,1 cm (44 33/64")
±90,5 cm (35 39/64")
±75,4 cm (2943/64")
±60,3 cm (23 47/64")
±45,2 cm (17 13/16")
9,0 m (29' 7")
7,8 m (25' 9")
5,9m (19' 3")
4,7 m (15' 5")
3,9m (12' 10")
3,1 m (10' 3")
2,4 m (7' 9")
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
70'' (178 cm)
60'' (152 cm)
406 cm (160'')
305 cm (120'')
244 cm (96'')
203 cm (80'')
163 cm (64'')
142 cm (56'')
122 cm (48'')
305 cm (120'')
229cm (90'')
183 cm (72'')
152 cm (60'')
122 cm (48'')
107 cm (42'')
91 cm (36'')
7,4 m (24' 4")
5,6 m (18' 3")
4,4 m (14' 7")
3,7 m (12' 2")
3,0 m (9' 9")
2,6 m (8' 6")
2,2 m (7' 4")
–355,1 cm (–13925/32")
–266,3 cm (–104 27/32")
–213,0 cm (–83 7/8")
–177,5 cm (–6957/64")
–142,0 cm (–55 29/32")
–124,3 cm (–48 59/64")
–106,5 cm (–41 15/16")
50,3 cm (1951/64")
37,7 cm (14 27/32")
30,2 cm (11 7/8")
25,1 cm (929/32")
20,1 cm (7 59/64")
17,6 cm (6 59/64")
15,1 cm (5 15/16")
±170,7 cm (67 13/64")
±128,0 cm (50 13/32")
±102,4 cm (40 5/16")
±85,3 cm (33 19/32")
±68,3 cm (26 7/8")
±59,7 cm (23 33/64")
±51,2 cm (20 5/32")
8,9m (29' 1")
6,7 m (21' 10")
5,3 m (17' 6")
4,4 m (14' 7")
3,6 m (11' 8")
3,1 m (10' 2")
2,7 m (8' 9")
Hinweis
•Bei den Werten der obigen Darstellung ist eine Fehlertolerenz einzuräumen.
•Wenn der Abstand von der Objektivmitte zur Bildunterkante [H] ein negativer Wert, liegt die
Bildunterkante entsprechend weit unter der Objektivmitte.
2
ANP15EZ_Lens_G.p65 08.2.27, 3:44 PM3

Réglage de la taille et de la netteté de l’image
Reportez-vous à « Projection de l’image » dans le mode d’emploi du projecteur pour le détail sur le réglage
de la netteté et de la taille de l’image.
Précautions de manipulation
●Ne pas démonter cet objectif.
Prendre contact avec votre revenfeur agréé pour les travaux de maintenance et de contrôle nécessitant
l’ouverture du boîtier.
●Le contact avec toute autre pièce interne pourrait provoquer des blessures corporelles ou un
mauvais fonctionnement de l’appareil.
●Ne pas toucher les parties en verre ou les parties saillantes de l’objectif. Ceci pourait provoquer
des blessures corporelles et réduire la performance du projecteur.
●Lors de l’entretien du projecteur les points suivants doivent être considérés.
•Lors du nettoyage de l’objectif, s’assurer d’utiliser une brosse soufflante ou du papier pour nettoyage
d’objectif (utilisé pour nettoyer les lunettes et les caméras) disponible dans le commerce.
•La surface de l’objectif est très fragile. Ne pas laisser des objets rigides cogner ou frotter contre la
surface.
Attention
●Assurez-vous de ne pas fixer cet objectif au projecteur lorsque vous rangez ou transportez
ce dernier. Ceci peut endommager l’objectif et le projecteur.
Accessoires fournis
•Capuchon d’objectif (avant) – 1 •Capuchon d’objectif (arrière) – 1
•Manuel d’installation •Mode d’emploi (ce manuel)
Caractéristiques
H1
H2
W
90°
90°
90°
90°
Position de déplacement
supérieure de l’objectif
(Configuration de bureau)
Position de déplacement
inférieur de l’objectif
(Configuration de
montage haute)
Position de
déplacement
tout à fait à droite
de l’objectif
Position de
déplacement
tout à fait à gauche
de l’objectif
Écran
Écran Centre de
l’objectif
Centre de l’objectif
Centre de l’objectif
Centre de l’objectif
Centre de
l’écran
Centre de
l’écran
Vue de côte Vue de dessus
L
1
Format de l’écran et distance de projection
Modèle
Taille de l’image (en diagonale)
Longueur focale
F no.
Format de projection
Poids
Profondeur du projecteur avec l’objectif
AN-P15EZ
Série XG-P610X 60'' à 250'' (4:3)
Série XG-P560W 60'' à 230'' (16:10)
21,2 mm (27/32'') – 25,8 mm (1 1/64'')
2,5
1:1,5 – 1,8
Approx. 1.930 g (4,3 lbs.)
656 mm (25 53/64'')
ANP15EZ_Lens_F.p65 08.2.27, 3:44 PM2

Série XG-P610X
Série XG-P560W
Format de l’image (écran) Distance de projection [L]
Largeur Hauteur Inférieure [H1] Supérieure [H2]
Distance entre le centre de
l’objectif et le bas de l’image [H] Distance entre le
centre de l’objectif et le
centre de l’image [W]
Format de l’image (écran) Distance de projection [L]
Largeur Hauteur Inférieure [H1] Supérieure [H2]
Distance entre le centre de
l’objectif et le bas de l’image [H] Distance entre le
centre de l’objectif et le
centre de l’image [W]
Formule entre le format
d’image et la distance de
projection
χ: Format d’image (diag.)
(en pouces/cm)
[m/cm]
L1 (m) = 0,03048χ
L2 (m) = 0,03658χ
H1 (cm) = –1,6002χ
H2 (cm) = 0,0762χ
W (cm) = ±0,7112χ
[Pieds/pouces]
L1 (pieds) = 0,03048χ/ 0,3048
L2 (pieds) = 0,03658χ/ 0,3048
H1 (pouces) = –1,6002χ/ 2,54
H2 (pouces) = 0,0762χ/ 2,54
W (pouces) = ±0,7112χ/ 2,54
Formule entre le format
d’image et la distance de
projection
χ: Format d’image (diag.)
(en pouces/cm)
[m/cm]
L1 (m) = 0,03321χ
L2 (m) = 0,03985χ
H1 (cm) = –1,53583χ
H2 (cm) = 0,29056χ
W (cm) = ±0,77483χ
[Pieds/pouces]
L1 (pieds) = 0,03321χ/ 0,3048
L2 (pieds) = 0,03985χ/ 0,3048
H1 (pouces) = –1,53583χ/ 2,54
H2 (pouces) = 0,29056χ/ 2,54
W (pouces) = ±0,77483χ/ 2,54
Diag. [χ]
Diag. [χ]
250'' (635 cm)
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
70'' (178 cm)
60'' (152 cm)
508 cm (200'')
406 cm (160'')
305 cm (120'')
244 cm (96'')
203 cm (80'')
163 cm (64'')
142 cm (56'')
122 cm (48'')
381 cm (150'')
305 cm (120'')
229cm (90'')
183 cm (72'')
152 cm (60'')
122 cm (48'')
107 cm (42'')
91 cm (36'')
7,6 m (25' 0")
6,1 m (20' 0")
4,6 m (15' 0")
3,7 m (12' 0")
3,0 m (10' 0")
2,4 m (8' 0")
2,1 m (7' 0")
1,8 m (6' 0")
–400,1 cm (–157
1
/ 2 ")
–320,0 cm (–126")
–240,0 cm (–94
1
/ 2 ")
–192,0 cm (–75
19
/ 32 ")
–160,0 cm (–63")
–128,0 cm (–50
13
/ 32 ")
–112,0 cm (–44
3
/ 32 ")
–96,0 cm (–37
51
/ 64 ")
19,1 cm (7
1
/ 2 ")
15,2 cm (6")
11,4 cm (4
1
/ 2 ")
9,1 cm (3
19
/ 32 ")
7,6 cm (3")
6,1 cm (2
13
/ 32 ")
5,3 cm (2
3
/ 32 ")
4,6 cm (1
51
/ 64 ")
±177,8cm (70")
±142,2cm (56")
±106,7cm (42")
±85,3cm (33
19
/ 32 ")
±71,1cm (28")
±56,9cm (22
13
/ 32 ")
±49,8cm (19
19
/ 32 ")
±42,7cm (16
51
/ 64 ")
9,1 m (30' 0")
7,3 m (24' 0")
5,5 m (18' 0")
4,4 m (14' 5")
3,7 m (12' 0")
2,9m (9' 7")
2,6 m (8' 5")
2,2 m (7' 2")
Minimum [L1] Maximum [L2]
Entrée de signal 4:3 (mode NORMAL)
Entrée de signal 16:9 (mode ALLONGE)
Minimum [L1] Maximum [L2]
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
60'' (152 cm)
443 cm (174'')
332 cm (131'')
266 cm (105'')
221 cm (87'')
177 cm (70'')
133 cm (52'')
249cm (98'')
187 cm (74'')
149cm (59'')
125 cm (49'')
100 cm (39'')
75 cm (29'')
6,6 m (21' 9")
5,0 m (16' 4")
4,0 m (13' 1")
3,3 m (10' 11")
2,7 m (8' 9")
2,0 m (6' 6")
–307,2 cm (–120
15
/ 16 ")
–230,4 cm (–90
45
/ 64 ")
–184,3 cm (–72
9
/ 16 ")
–153,6 cm (–60
15
/ 32 ")
–122,9cm (–48
3
/ 8 ")
–92,1 cm (–36
9
/ 32 ")
58,1 cm (22
7
/ 8 ")
43,6 cm (17
5
/ 32 ")
34,9cm (13
47
/ 64 ")
29,1 cm (11
7
/ 16 ")
23,2 cm (9
5
/ 32 ")
17,4 cm (6
55
/ 64 ")
±155,0cm (61
1
/ 64 ")
±116,2cm (45
3
/ 4 ")
±93,0cm (36
39
/ 64 ")
±77,5cm (30
1
/ 2 ")
±62,0cm (24
13
/ 32 ")
±46,5cm (18
19
/ 64 ")
8,0 m (26' 2")
6,0 m (19' 7")
4,8 m (15' 8")
4,0 m (13' 1")
3,2 m (10' 6")
2,4 m (7' 10")
Format de l’image (écran) Distance de projection [L]
Largeur Hauteur Inférieure [H1] Supérieure [H2]
Distance entre le centre de
l’objectif et le bas de l’image [H] Distance entre le
centre de l’objectif et le
centre de l’image [W]
Format de l’image (écran) Distance de projection [L]
Largeur Hauteur Inférieure [H1] Supérieure [H2]
Distance entre le centre de
l’objectif et le bas de l’image [H] Distance entre le
centre de l’objectif et le
centre de l’image [W]
Formule entre le format
d’image et la distance de
projection
χ: Format d’image (diag.)
(en pouces/cm)
[m/cm]
L1 (m) = 0,03274χ
L2 (m) = 0,0392χ
H1 (cm) = –1,56815χ
H2 (cm) = 0,2221χ
W (cm) = ±0,75379χ
[Pieds/pouces]
L1 (pieds) = 0,03274χ/ 0,3048
L2 (pieds) = 0,0392χ/ 0,3048
H1 (pouces) = –1,56815χ/ 2,54
H2 (pouces) = 0,2221χ/ 2,54
W (pouces) = ±0,75379χ/ 2,54
Formule entre le format
d’image et la distance de
projection
χ: Format d’image (diag.)
(en pouces/cm)
[m/cm]
L1 (m) = 0,03706χ
L2 (m) = 0,04438χ
H1 (cm) = –1,77527χ
H2 (cm) = 0,25143χ
W (cm) = ±0,85344χ
[Pieds/pouces]
L1 (pieds) = 0,03706χ/ 0,3048
L2 (pieds) = 0,04438χ/ 0,3048
H1 (pouces) = –1,77527χ/ 2,54
H2 (pouces) = 0,25143χ/ 2,54
W (pouces) = ±0,85344χ/ 2,54
Diag. [χ]
Diag. [χ]
Minimum [L1] Maximum [L2]
Minimum [L1] Maximum [L2]
Entrée de signal 16:10 (mode NORMAL)
Entrée de signal 4:3 (mode NORMAL)
230'' (584 cm)
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
60'' (152 cm)
495 cm (195'')
431 cm (170'')
323 cm (127'')
258 cm (102'')
215 cm (85'')
172 cm (68'')
129cm (51'')
310 cm (122'')
269cm (106'')
202 cm (79'')
162 cm (64'')
135 cm (53'')
108 cm (42'')
81 cm (32'')
7,5 m (24' 8")
6,5 m (21' 6")
4,9m (16' 1")
3,9m (12' 11")
3,3 m (10' 9")
2,6 m (8' 7")
2,0 m (6' 5")
–360,7 cm (–142")
–313,6 cm (–123 15/32")
–235,2 cm (–92 39/64")
–188,2 cm (–74 5/64")
–156,8 cm (–61 47/64")
–125,5 cm (–4925/64")
–94,1 cm (–37 3/64")
51,1 cm (20 7/64")
44,4 cm (17 31/64")
33,3 cm (13 7/64")
26,7 cm (10 1/2")
22,2 cm (8 3/4")
17,8 cm (7")
13,3 cm (5 1/4")
±173,4 cm (68 1/4")
±150,8 cm (5923/64")
±113,1 cm (44 33/64")
±90,5 cm (35 39/64")
±75,4 cm (2943/64")
±60,3 cm (23 47/64")
±45,2 cm (17 13/16")
9,0 m (29' 7")
7,8 m (25' 9")
5,9m (19' 3")
4,7 m (15' 5")
3,9m (12' 10")
3,1 m (10' 3")
2,4 m (7' 9")
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
70'' (178 cm)
60'' (152 cm)
406 cm (160'')
305 cm (120'')
244 cm (96'')
203 cm (80'')
163 cm (64'')
142 cm (56'')
122 cm (48'')
305 cm (120'')
229cm (90'')
183 cm (72'')
152 cm (60'')
122 cm (48'')
107 cm (42'')
91 cm (36'')
7,4 m (24' 4")
5,6 m (18' 3")
4,4 m (14' 7")
3,7 m (12' 2")
3,0 m (9' 9")
2,6 m (8' 6")
2,2 m (7' 4")
–355,1 cm (–13925/32")
–266,3 cm (–104 27/32")
–213,0 cm (–83 7/8")
–177,5 cm (–6957/64")
–142,0 cm (–55 29/32")
–124,3 cm (–48 59/64")
–106,5 cm (–41 15/16")
50,3 cm (1951/64")
37,7 cm (14 27/32")
30,2 cm (11 7/8")
25,1 cm (929/32")
20,1 cm (7 59/64")
17,6 cm (6 59/64")
15,1 cm (5 15/16")
±170,7 cm (67 13/64")
±128,0 cm (50 13/32")
±102,4 cm (40 5/16")
±85,3 cm (33 19/32")
±68,3 cm (26 7/8")
±59,7 cm (23 33/64")
±51,2 cm (20 5/32")
8,9m (29' 1")
6,7 m (21' 10")
5,3 m (17' 6")
4,4 m (14' 7")
3,6 m (11' 8")
3,1 m (10' 2")
2,7 m (8' 9")
Remarque
•Laisser une marge d’erreur dans les valeurs dans mentionnées ci-dessus.
•Lorsque la distance entre le centre de l’objectif et le bas de l’image [H] est un nombre négatif, cela
signifie que l’image est en dessous du centre de l’objectif.
2
ANP15EZ_Lens_F.p65 08.2.27, 3:44 PM3

Ajuste del tamaño de imagen y enfoque
Para informarse sobre el ajuste del enfoque y tamaño de imagen, refiérase a la parte titulada “Proyección de
imágenes” en el manual de manejo del proyector.
Precauciones
●No desarme el objetivo.
Para cualquier trabajo de mantenimiento o inspección que requiera de la apertura de la cubierta, consulte
a un distribuidor autorizado.
●Tocar cualquier pieza interna puede ocasionar lesiones personales y mal funcionamiento de la
máquina.
●No toque ninguna pieza de cristal o parte saliente del objetivo. Esto podría causar lesiones
personales y reducir las prestaciones del proyector.
●Al realizar el mantenimiento del proyector, se debe tener presente lo siguiente.
•Asegúrese de usar un pincel soplador o papel para limpieza de lentes (para gafas o cámaras) (disponibles
en el comercio) para limpiar el objetivo.
•La superficie del objetivo es muy delicada. Asegúrese de no golpear ni frotar la superficie del objetivo
con objetos duros.
Precaución
●Cuando guarde o transporte el proyector asegúrese de no fijar el objetivo a este. Esto puede
dañarlos.
Accesorios suministrados
•Tapa de objetivo (delantera) – 1 •Tapa de objetivo (trasera) – 1
•Manual de instalación •Manual de manejo (este manual)
Especificaciones
H1
H2
W
90°
90°
90°
90°
Centro del objetivo
Centro del
objetivo
Pantalla
Pantalla
Centro del objetivo
Centro del objetivo
Vista lateral Vista superior
Posición inferior de
orientación del objetivo
(colocación elevada)
Posición superior de
orientación del objetivo
(colocación sobre la mesa)
Centro de
la pantalla
Centro de
la pantalla
Posición de
orientación
del objetivo a
la izquierda
Posición de
orientación
del objetivo a
la derecha
L
Tamaño de la pantalla y distancia de proyección
1
Modelo
Tamaño de la imagen (diagonal)
Distancia focal
Núm. F
Relación de proyección
Peso
Profundidad del proyector con el objetivo colocado
AN-P15EZ
Serie XG-P610X 60'' a 250'' (4:3)
Serie XG-P560W 60'' a 230'' (16:10)
21,2 mm (27/32'') – 25,8 mm (1 1/64'')
2,5
1:1,5 – 1,8
Aprox. 1.930 g (4,3 lbs.)
656 mm (25 53/64'')
ANP15EZ_Lens_S.p65 08.2.27, 3:44 PM2

Serie XG-P610X
Serie XG-P560W
Mínimo [L1] Máximo [L2]
Mínimo [L1] Máximo [L2]
Tamaño de la imagen (pantalla) Distancia de proyección [L]
Anchura Altura Inferior [H1] Superior [H2]
Distancia desde el centro del objetivo
a la parte inferior de la imagen [H]
Distancia desde el
centro del objetivo hasta
el centro de la imagen [W]
Tamaño de la imagen (pantalla) Distancia de proyección [L]
Distancia desde el centro del objetivo
a la parte inferior de la imagen [H]
Distancia desde el
centro del objetivo hasta
el centro de la imagen [W]
Fórmula para tamaño de
imagen y distancia de
proyección
χ: Tamaño de la imagen
(diag.) (pulg./cm)
[m/cm]
L1 (m) = 0,03048χ
L2 (m) = 0,03658χ
H1 (cm) = –1,6002χ
H2 (cm) = 0,0762χ
W (cm) = ±0,7112χ
[Pies/pulgadas]
L1 (pies) = 0,03048χ/ 0,3048
L2 (pies) = 0,03658χ/ 0,3048
H1 (pulg.) = –1,6002χ/ 2,54
H2 (pulg.) = 0,0762χ/ 2,54
W (pulg.) = ±0,7112χ/ 2,54
Diag. [χ]
Anchura Altura Inferior [H1] Superior [H2]
Diag. [χ]
Fórmula para tamaño de
imagen y distancia de
proyección
χ: Tamaño de la imagen
(diag.) (pulg./cm)
[m/cm]
L1 (m) = 0,03321χ
L2 (m) = 0,03985χ
H1 (cm) = –1,53583χ
H2 (cm) = 0,29056χ
W (cm) = ±0,77483χ
[Pies/pulgadas]
L1 (pies) = 0,03321χ/ 0,3048
L2 (pies) = 0,03985χ/ 0,3048
H1 (pulg.) = –1,53583χ/ 2,54
H2 (pulg.) = 0,29056χ/ 2,54
W (pulg.) = ±0,77483χ/ 2,54
Señal de entrada 4:3 (Modo NORMAL)
Señal de entrada 16:9 (Modo EXTENSIÓN)
250'' (635 cm)
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
70'' (178 cm)
60'' (152 cm)
508 cm (200'')
406 cm (160'')
305 cm (120'')
244 cm (96'')
203 cm (80'')
163 cm (64'')
142 cm (56'')
122 cm (48'')
381 cm (150'')
305 cm (120'')
229 cm (90'')
183 cm (72'')
152 cm (60'')
122 cm (48'')
107 cm (42'')
91 cm (36'')
7,6 m (25' 0")
6,1 m (20' 0")
4,6 m (15' 0")
3,7 m (12' 0")
3,0 m (10' 0")
2,4 m (8' 0")
2,1 m (7' 0")
1,8 m (6' 0")
–400,1 cm (–157
1
/ 2 ")
–320,0 cm (–126")
–240,0 cm (–94
1
/ 2 ")
–192,0 cm (–75
19
/ 32 ")
–160,0 cm (–63")
–128,0 cm (–50
13
/ 32 ")
–112,0 cm (–44
3
/ 32 ")
–96,0 cm (–37
51
/ 64 ")
19,1 cm (7
1
/ 2 ")
15,2 cm (6")
11,4 cm (4
1
/ 2 ")
9,1 cm (3
19
/ 32 ")
7,6 cm (3")
6,1 cm (2
13
/ 32 ")
5,3 cm (2
3
/ 32 ")
4,6 cm (1
51
/ 64 ")
±177,8cm (70")
±142,2cm (56")
±106,7cm (42")
±85,3cm (33
19
/ 32 ")
±71,1cm (28")
±56,9cm (22
13
/ 32 ")
±49,8cm (19
19
/ 32 ")
±42,7cm (16
51
/ 64 ")
9,1 m (30' 0")
7,3 m (24' 0")
5,5 m (18' 0")
4,4 m (14' 5")
3,7 m (12' 0")
2,9 m (9' 7")
2,6 m (8' 5")
2,2 m (7' 2")
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
60'' (152 cm)
443 cm (174'')
332 cm (131'')
266 cm (105'')
221 cm (87'')
177 cm (70'')
133 cm (52'')
249 cm (98'')
187 cm (74'')
149 cm (59'')
125 cm (49'')
100 cm (39'')
75 cm (29'')
6,6 m (21' 9")
5,0 m (16' 4")
4,0 m (13' 1")
3,3 m (10' 11")
2,7 m (8' 9")
2,0 m (6' 6")
–307,2 cm (–120
15
/ 16 ")
–230,4 cm (–90
45
/ 64 ")
–184,3 cm (–72
9
/ 16 ")
–153,6 cm (–60
15
/ 32 ")
–122,9 cm (–48
3
/ 8 ")
–92,1 cm (–36
9
/ 32 ")
58,1 cm (22
7
/ 8 ")
43,6 cm (17
5
/ 32 ")
34,9 cm (13
47
/ 64 ")
29,1 cm (11
7
/ 16 ")
23,2 cm (9
5
/ 32 ")
17,4 cm (6
55
/ 64 ")
±155,0cm (61
1
/ 64 ")
±116,2cm (45
3
/ 4 ")
±93,0cm (36
39
/ 64 ")
±77,5cm (30
1
/ 2 ")
±62,0cm (24
13
/ 32 ")
±46,5cm (18
19
/ 64 ")
8,0 m (26' 2")
6,0 m (19' 7")
4,8 m (15' 8")
4,0 m (13' 1")
3,2 m (10' 6")
2,4 m (7' 10")
Tamaño de la imagen (pantalla) Distancia de proyección [L]
Anchura Altura Inferior [H1] Superior [H2]
Distancia desde el centro del objetivo
a la parte inferior de la imagen [H]
Distancia desde el
centro del objetivo hasta
el centro de la imagen [W]
Tamaño de la imagen (pantalla) Distancia de proyección [L]
Distancia desde el centro del objetivo
a la parte inferior de la imagen [H]
Distancia desde el
centro del objetivo hasta
el centro de la imagen [W]
Fórmula para tamaño de
imagen y distancia de
proyección
χ: Tamaño de la imagen
(diag.) (pulg./cm)
[m/cm]
L1 (m) = 0,03274χ
L2 (m) = 0,0392χ
H1 (cm) = –1,56815χ
H2 (cm) = 0,2221χ
W (cm) = ±0,75379χ
[Pies/pulgadas]
L1 (pies) = 0,03274χ/ 0,3048
L2 (pies) = 0,0392χ/ 0,3048
H1 (pulg.) = –1,56815χ/ 2,54
H2 (pulg.) = 0,2221χ/ 2,54
W (pulg.) = ±0,75379χ/ 2,54
Diag. [χ]
Anchura Altura Inferior [H1] Superior [H2]
Diag. [χ]
Fórmula para tamaño de
imagen y distancia de
proyección
χ: Tamaño de la imagen
(diag.) (pulg./cm)
[m/cm]
L1 (m) = 0,03706χ
L2 (m) = 0,04438χ
H1 (cm) = –1,77527χ
H2 (cm) = 0,25143χ
W (cm) = ±0,85344χ
[Pies/pulgadas]
L1 (pies) = 0,03706χ/ 0,3048
L2 (pies) = 0,04438χ/ 0,3048
H1 (pulg.) = –1,77527χ/ 2,54
H2 (pulg.) = 0,25143χ/ 2,54
W (pulg.) = ±0,85344χ/ 2,54
Señal de entrada 16:10 (Modo NORMAL)
Señal de entrada 4:3 (Modo NORMAL)
230'' (584 cm)
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
60'' (152 cm)
495 cm (195'')
431 cm (170'')
323 cm (127'')
258 cm (102'')
215 cm (85'')
172 cm (68'')
129 cm (51'')
310 cm (122'')
269 cm (106'')
202 cm (79'')
162 cm (64'')
135 cm (53'')
108 cm (42'')
81 cm (32'')
7,5 m (24' 8")
6,5 m (21' 6")
4,9 m (16' 1")
3,9 m (12' 11")
3,3 m (10' 9")
2,6 m (8' 7")
2,0 m (6' 5")
–360,7 cm (–142")
–313,6 cm (–123
15
/ 32 ")
–235,2 cm (–92
39
/ 64 ")
–188,2 cm (–74
5
/ 64 ")
–156,8 cm (–61
47
/ 64 ")
–125,5 cm (–49
25
/ 64 ")
–94,1 cm (–37
3
/ 64 ")
51,1 cm (20
7
/ 64 ")
44,4 cm (17
31
/ 64 ")
33,3 cm (13
7
/ 64 ")
26,7 cm (10
1
/ 2 ")
22,2 cm (8
3
/ 4 ")
17,8 cm (7")
13,3 cm (5
1
/ 4 ")
±173,4 cm (68
1
/ 4 ")
±150,8 cm (59
23
/ 64 ")
±113,1 cm (44
33
/ 64 ")
±90,5 cm (35
39
/ 64 ")
±75,4 cm (29
43
/ 64 ")
±60,3 cm (23
47
/ 64 ")
±45,2 cm (17
13
/ 16 ")
9,0 m (29' 7")
7,8 m (25' 9")
5,9 m (19' 3")
4,7 m (15' 5")
3,9 m (12' 10")
3,1 m (10' 3")
2,4 m (7' 9")
200'' (508 cm)
150'' (381 cm)
120'' (305 cm)
100'' (254 cm)
80'' (203 cm)
70'' (178 cm)
60'' (152 cm)
406 cm (160'')
305 cm (120'')
244 cm (96'')
203 cm (80'')
163 cm (64'')
142 cm (56'')
122 cm (48'')
305 cm (120'')
229 cm (90'')
183 cm (72'')
152 cm (60'')
122 cm (48'')
107 cm (42'')
91 cm (36'')
7,4 m (24' 4")
5,6 m (18' 3")
4,4 m (14' 7")
3,7 m (12' 2")
3,0 m (9' 9")
2,6 m (8' 6")
2,2 m (7' 4")
–355,1 cm (–139
25
/ 32 ")
–266,3 cm (–104
27
/ 32 ")
–213,0 cm (–83
7
/ 8 ")
–177,5 cm (–69
57
/ 64 ")
–142,0 cm (–55
29
/ 32 ")
–124,3 cm (–48
59
/ 64 ")
–106,5 cm (–41
15
/ 16 ")
50,3 cm (19
51
/ 64 ")
37,7 cm (14
27
/ 32 ")
30,2 cm (11
7
/ 8 ")
25,1 cm (9
29
/ 32 ")
20,1 cm (7
59
/ 64 ")
17,6 cm (6
59
/ 64 ")
15,1 cm (5
15
/ 16 ")
±170,7 cm (67
13
/ 64 ")
±128,0 cm (50
13
/ 32 ")
±102,4 cm (40
5
/ 16 ")
±85,3 cm (33
19
/ 32 ")
±68,3 cm (26
7
/ 8 ")
±59,7 cm (23
33
/ 64 ")
±51,2 cm (20
5
/ 32 ")
8,9 m (29' 1")
6,7 m (21' 10")
5,3 m (17' 6")
4,4 m (14' 7")
3,6 m (11' 8")
3,1 m (10' 2")
2,7 m (8' 9")
Mínimo [L1] Máximo [L2]
Mínimo [L1] Máximo [L2]
Nota
•Deje un margen de error en los valores indicados en los diagrama de arriba.
• Cuando la distancia desde el centro del objetivo a la parte inferior de la imagen [H] sea un número negativo,
significa que la parte inferior de la imagen está debajo del centro del objetivo.
2
ANP15EZ_Lens_S.p65 08.3.3, 6:07 PM3

1
画面サイズとフォーカスを調整する
プロジェクター本体の取扱説明書の「投映のしかた」のページを参考にして、フォーカス、画面サイズの調
整を行ってください。
使用上の注意
●分解しないでください。
内部の点検や修理は、販売店にご依頼ください。
●製品内部には、触れたり、物を入れたりしないでください。思わぬけがをしたり、製品の故障の原因に
なったりします。
●レンズのガラス部分や突起部分には触れないでください。思わぬけがをしたり、性能劣化をまねく恐れ
があります。
●お手入れをするときは、下記の点に注意してください。
∫レンズを清掃するときは、市販のブロワーやレンズクリーニングペーパー（メガネやカメラの清掃に使
用するペーパー）をお使いください。
∫レンズの表面は傷つきやすいので、固い物でこすったり、たたいたりしないでください。
注
意
●本レンズをプロジェクターに装着したままでの梱包、輸送はしないでください。レンズ本体およびプロ
ジェクター本体が壊れる恐れがあります。
付属品
∫レンズキャップ（前側） 1個 ∫レンズキャップ（後側） 1個
∫設置手順書 ∫取扱説明書（本書）
仕様
形名
画面サイズ（対角）
焦点距離
F値
画面幅と投映距離の比率
質量
レンズ装着時のプロジェクター奥行寸法
AN-P15EZ
XG-P610Xシリーズ 60〜250型(4:3)
XG-P560Wシリーズ 60〜230型(16:10)
21.2mm〜25.8mm
2.5
1：1.5〜1.8
約1,930g
656mm
画面サイズと投映距離
横から見たとき 上から見たとき
スクリーンの
中心
上限レンズシフト
ポジション
下限レンズシフト
ポジション
H1
H2
スクリーン
レンズセンター
レンズセンター
L
左端レンズシフト
ポジション
レンズセンター
スクリーン
W
スクリーンの中心
右端レンズシフト
ポジション
レンズセンター
ANP15EZLensJ.p65 08.1.30, 14:58Page 2 AdobePageMaker6.5J/PPC

2
メモ
∫表中の寸法は若干の誤差があります。
∫表中に−（マイナス記号）がついた値は、画面の最下端がレンズセンター位置より下になることを示し
ています。
画面サイズ 投映距離(L) レンズセンター位置から
画面の最下端までの距離(H)
レンズセンター位置から
画面の中心までの距離(W)
(cm)
x:対角(型) 幅(m) 高さ(m) L1:最短(m) L2:最長(m) H1:下限(cm) H2:上限(cm)
250
200
150
120
100
80
70
60
5.08
4.06
3.05
2.44
2.03
1.63
1.42
1.22
3.81
3.05
2.29
1.83
1.52
1.22
1.07
0.91
7.6
6.1
4.6
3.7
3.0
2.4
2.1
1.8
9.1
7.3
5.5
4.4
3.7
2.9
2.6
2.2
−400.1
−320.0
−240.0
−192.0
−160.0
−128.0
−112.0
−96.0
19.1
15.2
11.4
9.1
7.6
6.1
5.3
4.6
±177.8
±142.2
±106.7
±85.3
±71.1
±56.9
±49.8
±42.7
画面サイズ（型）と投映距離
の近似式
x：画面サイズ（型）

L1（m）＝0.03048x
L2（m）＝0.03658x
H1（cm）＝−1.6002x
H2（cm）＝0.0762x
W（cm）＝±0.7112x
4：3 信号入力時（標準モード）※ビデオ入力時は、ズームモードとなります。
画面サイズ（型）と投映距離
の近似式
x：画面サイズ（型）

L1（m）＝0.03321x
L2（m）＝0.03985x
H1（cm）＝−1.53583x
H2（cm）＝0.29056x
W（cm）＝±0.77483x
画面サイズ 投映距離(L) レンズセンター位置から
画面の最下端までの距離(H)
レンズセンター位置から
画面の中心までの距離(W)
(cm)
x:対角(型) 幅(m) 高さ(m) L1:最短(m) L2:最長(m) H1:下限(cm) H2:上限(cm)
200
150
120
100
80
60
4.43
3.32
2.66
2.21
1.77
1.33
2.49
1.87
1.49
1.25
1.00
0.75
6.6
5.0
4.0
3.3
2.7
2.0
8.0
6.0
4.8
4.0
3.2
2.4
−307.2
−230.4
−184.3
−153.6
−122.9
−92.1
58.1
43.6
34.9
29.1
23.2
17.4
±155.0
±116.2
 ±93.0
 ±77.5
 ±62.0
 ±46.5
16：9 信号入力時（スクイーズモード）
画面サイズ 投映距離(L) レンズセンター位置から
画面の最下端までの距離(H)
レンズセンター位置から
画面の中心までの距離(W)
(cm)
x:対角(型) 幅(m) 高さ(m) L1：最短(m) L2：最長(m) H1:下限(cm) H2:上限(cm)
画面サイズ（型）と投映距離
の近似式
x：画面サイズ（型）
L1（m）＝0.03274x
L2（m）＝0.0392x
H1（cm）＝−1.56815x
H2（cm）＝0.2221x
W（cm）＝±0.75379x
230
200
150
120
100
80
60
4.95
4.31
3.23
2.58
2.15
1.72
1.29
3.10
2.69
2.02
1.62
1.35
1.08
0.81
7.5
6.5
4.9
3.9
3.3
2.6
2.0
−360.7
−313.6
−235.2
−188.2
−156.8
−125.5
−94.1
51.1
44.4
33.3
26.7
22.2
17.8
13.3
±173.4
±150.8
±113.1
±90.5
±75.4
±60.3
±45.2
9.0
7.8
5.9
4.7
3.9
3.1
2.4
16：10 信号入力時（標準モード）※ビデオ入力時は、ズームモードとなります。
画面サイズ 投映距離(L) レンズセンター位置から
画面の最下端までの距離(H)
レンズセンター位置から
画面の中心までの距離(W)
(cm)
x:対角(型) 幅(m) 高さ(m) L1：最短(m) L2：最長(m) H1:下限(cm) H2:上限(cm)
画面サイズ（型）と投映距離
の近似式
x：画面サイズ（型）
L1（m）＝0.03706x
L2（m）＝0.04438x
H1（cm）＝−1.77527x
H2（cm）＝0.25143x
W（cm）＝±0.85344x
200
150
120
100
80
70
60
4.06
3.05
2.44
2.03
1.63
1.42
1.22
3.05
2.29
1.83
1.52
1.22
1.07
0.91
7.4
5.6
4.4
3.7
3.0
2.6
2.2
−355.1
−266.3
−213.0
−177.5
−142.0
−124.3
−106.5
50.3
37.7
30.2
25.1
20.1
17.6
15.1
±170.7
±128.0
±102.4
±85.3
±68.3
±59.7
±51.2
8.9
6.7
5.3
4.4
3.6
3.1
2.7
4：3 信号入力時（標準モード）※ビデオ入力時は、ズームモードとなります。
XG-P610X シリーズ
XG-P560W シリーズ
ANP15EZLensJ.p65 08.1.31, 3:09 PMPage 3 AdobePageMaker6.5J/PPC

SHARP CORPORATION
Printed in China
Gedrukt in China
Imprimé en Chine
Impreso en China
9NK5010072300
08P03-CH-NM
ANP15EZLensHyo0104.p65 08.2.18, 10:58 AM2
