Shure 520DX User manual

©2009 Shure Incorporated
27A13222 (Rev. 2)
Printed in U.S.A.
MICROPHONE POUR HARMONICA
520DX (GREEN BULLET)
MICROPHONE POUR HARMONICA
520DX (GREEN BULLET)
HARMONIKA-MIKROFON 520DX
(GREEN BULLET)
HARMONIKA-MIKROFON 520DX
(GREEN BULLET)
MICROFONO 520DX PARA ARMONICA
(GREEN BULLET)
MICROFONO 520DX PARA ARMONICA
(GREEN BULLET)
MICROFONO DA ARMONICA 520DX
(GREEN BULLET)
MICROFONO DA ARMONICA 520DX
(GREEN BULLET)
520DX “GREEN BULLET”
HARMONICA MICROPHONE
520DX “GREEN BULLET”
HARMONICA MICROPHONE
Wired Microphones
520DX
N108
МИКРОФОН ДЛЯ ГУБНОЙ ГАРМОНИКИ 520DX
«GREEN BULLET»
МИКРОФОН ДЛЯ ГУБНОЙ ГАРМОНИКИ 520DX
«GREEN BULLET»
520DXハーモニカマイクロホン
(グリーンブレット)
520DXハーモニカマイクロホン
(グリーンブレット)
520DX “GREEN BULLET” 하모니카 마이크
520DX “GREEN BULLET” 하모니카 마이크
520DX “GREEN BULLET”口琴用话筒
520DX “GREEN BULLET”口琴用话筒

GENERAL
Contoured to fit comfortably in the palm of your hand, the Model 520DX “Green Bullet”
microphone produces the unique sound that has made it a legend among harmonica
players.
The 520DX features a volume control knob at the base of the microphone that allows
musicians to make adjustments to suit their needs during a live performance. An
attached cable with a standard 1/4-inch phone plug allows the microphone to be
connected to a high-impedance device.
APPLICATIONS
Connect the 520DX directly into a guitar amplifier to produce the classic blues harp
sound. Use the following guidelines:
The volume control on the microphone should be turned down before plugging it into•
an amplifier. As you move away from the amplifier, the volume can be turned up.
Adjust the microphone’s volume control knob during performances as needed. For•
example, when switching from playing rhythm to lead or to place the microphone on
standby between sets.
To avoid feedback, maintain as much distance as possible from monitors or•
loudspeakers. Adjust the volume of monitors or loudspeakers at the mixing console
so that no feedback is present when the volume control knob on the harmonica
microphone is at its maximum setting.
NOTE: The volume setting of the guitar amplifier may have a significant effect on the
overall tone produced. Experiment with different microphone and amplifier volume
settings to achieve the desired effect.

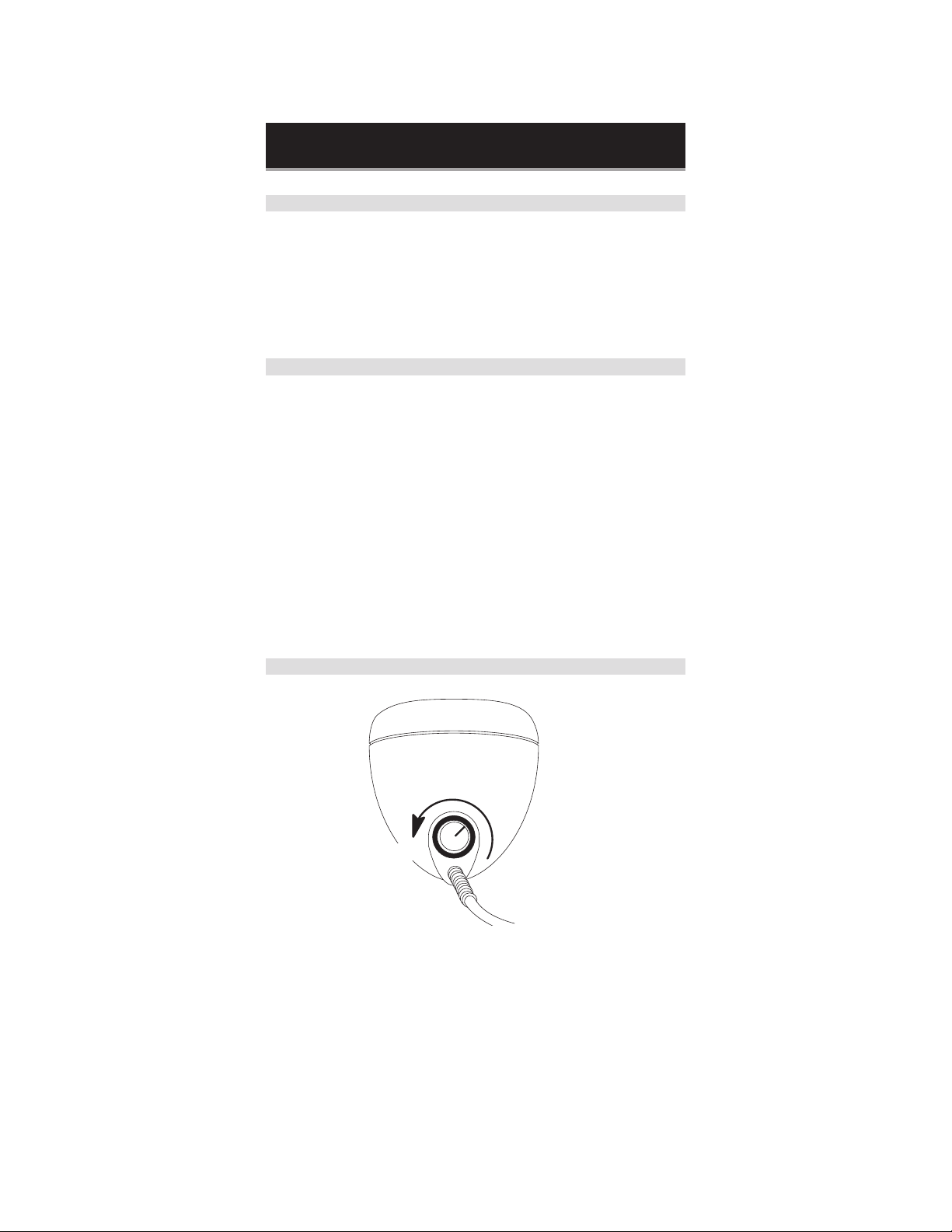

VOLUME CONTROL
VOLUME CONTROL KNOB
OFF
3

LOW IMPEDANCE
2000000001000150 100
98765432 98765432
+10
0
–10
Hz
dB
To connect the 520DX to a low impedance device, such as a mixer, use a low-to-high
impedance-matching line transformer, such as the Shure model A95U.
NOTE: The 520DX can be rewired for low impedance, but this disables the volume
control. Contact the Shure Applications Group at [phone] for more information.
SPECIFICATIONS
Type Dynamic
Frequency Response 100 to 5,000 Hz
Polar Pattern Omnidirectional
Impedance High, unbalanced
Load Impedance Range Minimum: 100 kΩ
Output Level (at 1,000 Hz) Open Circuit Voltage –38.0 dBV/Pa (13 mV)
1 Pa = 94 dB SPL
Polarity Positive sound pressure on diaphragm pro-
duces positive voltage on tip with respect to
sleeve (ground) of microphone output phone
plug connector
Cable 6.1 m (20 ft) two conductor shielded with
standard 1/4-inch phone plug attached (sup-
plied wired for high-impedance, unbalanced
connection)
Case Green and chrome finished die casting
Dimensions 63 mm (2.5 in) max diameter, 82.6 mm (3 1/4
in) long
Net Weight (with cable) 737 grams (26 oz)

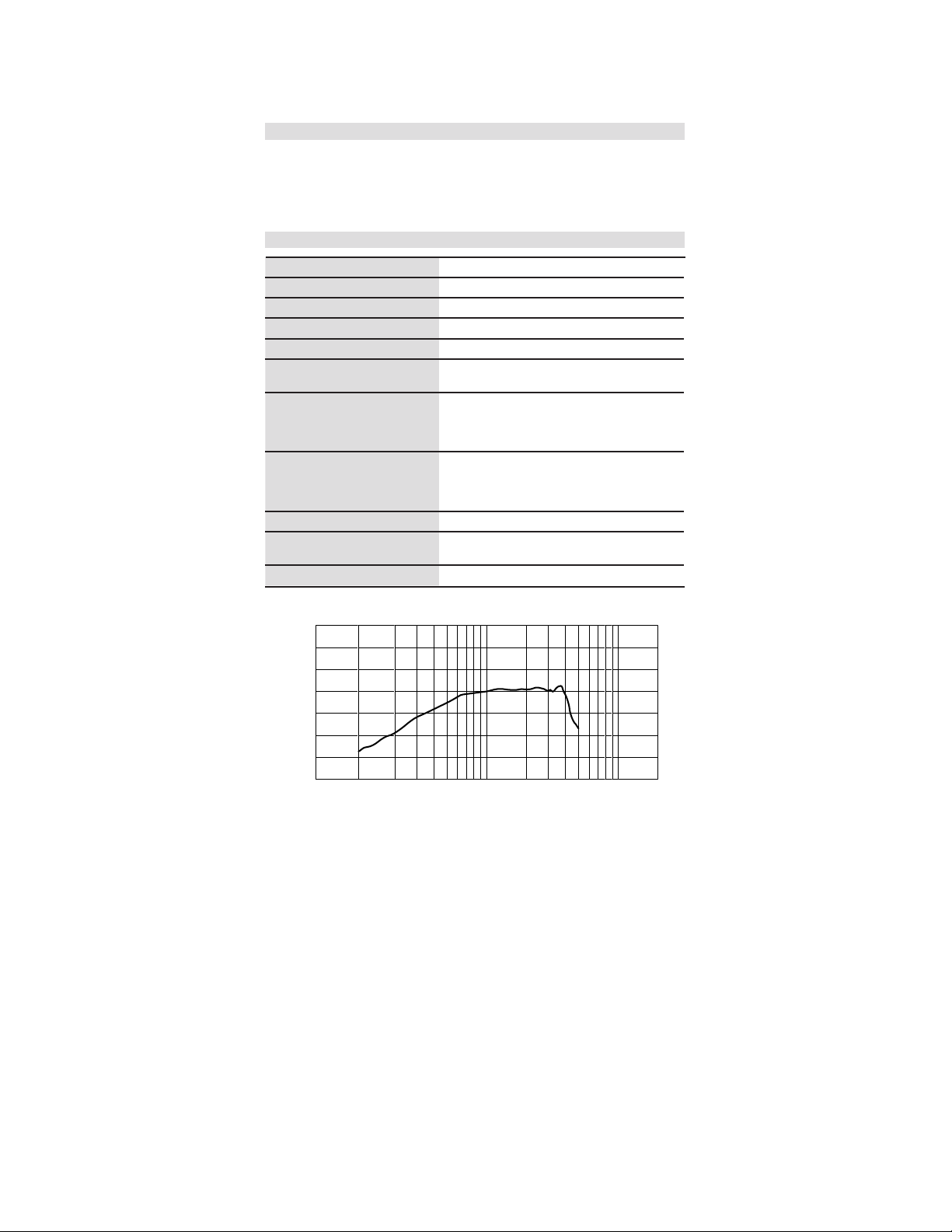

TYPICAL FREQUENCY RESPONSE
4

Certification

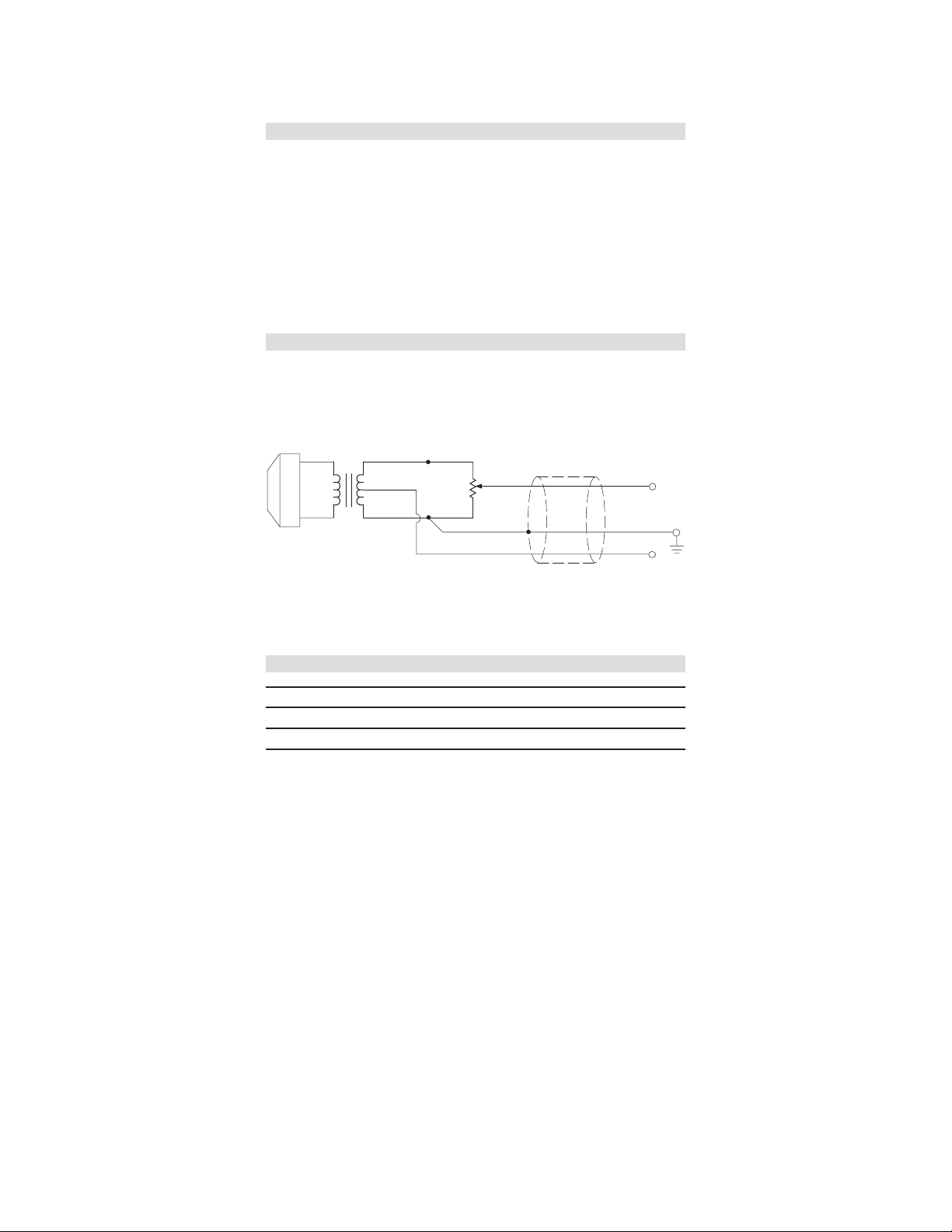

INTERNAL CONNECTIONS
UNBALANCED HIGH-IMPEDANCE OUTPUT
+
YELLOW
BLUE
WHITE
BLACK
RED ORANGE
BROWN
RED
GRAY
BLACK
RED
SHIELD
BLACK
TIP
Eligible to bear CE Marking. Conforms to European EMC Directive 2004/108/EC.
Meets Harmonized Standards EN55103-1:1996 and EN55103-2:1996, for residential
(E1) and light industrial (E2) environments.
The Declaration of Conformity can be obtained from:
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
E-Mail: [email protected]
CONNECTIONS
The RED lead is the high-impedance audio output; the SHIELD is the audio return and
case ground.
The Model 520DX Green Bullet Microphone is supplied wired for high-impedance, un-
balanced operation with the 1/4-inch phone plug.
REPLACEMENT PARTS
Cartridge R198
Cable and Plug 95A2353
Volume Control Pot 90A4487
For additional service or parts information, please contact Shure’s Service department
at 1-800-516-2525. Outside the United States, please contact your authorized Shure
Service Center.
5

MICROPHONE POUR HARMONICA 520DX (GREEN
BULLET) GUIDE DE L’UTILISATEUR
GÉNÉRALITÉS
Profilé pour s’adapter confortablement à la paume de la main, le microphone modèle
520DX «Green Bullet» procure la sonorité unique qui en a fait une légende parmi les
harmonicistes.
Le 520DX est pourvu d’un bouton de volume à sa base qui permet au musicien
d’effectuer les réglages nécessaires pendant un concert. Un câble fixe, doté d’un jack
téléphone standard de 1/4 po permet de brancher le microphone sur un appareil à
haute impédance.
Brancher le 520DX directement sur un amplificateur de guitare pour obtenir le son
d’harmonica blues classique. Procéder comme suit :
Mettre le bouton de volume du microphone à zéro avant de le brancher sur•
un amplificateur. Le volume peut être monté à mesure qu’on s’éloigne de
l’amplificateur.
Régler le volume selon le besoin pendant la représentation. Par exemple pour•
passer d’accompagnement à solo ou lorsque le microphone est laissé sur scène
entre deux représentations.
Pour éviter le larsen, se tenir le plus loin possible des retours ou des haut-parleurs.•
Régler le volume des retours ou des haut-parleurs sur la table de mélange afin de
ne pas avoir de larsen lorsque le volume du microphone pour harmonica est tourné
au maximum.
REMARQUE : Le réglage de volume de l’amplificateur de guitare peut avoir un effet
considérable sur la sonorité obtenue. Essayer différents réglages de volume de micro-
phone et d’amplificateur pour obtenir l’effet désiré.

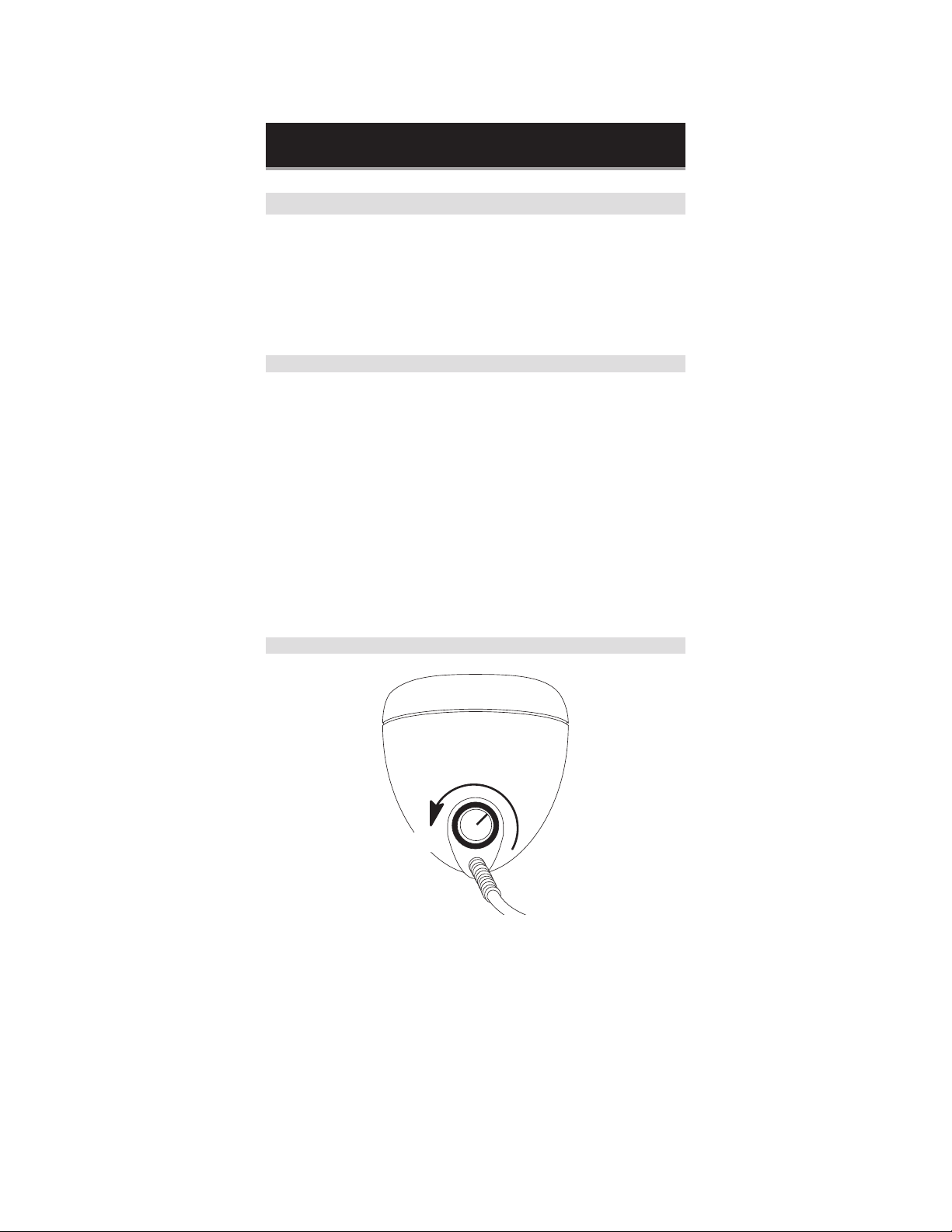

COMMANDE DE VOLUME
APPLICATIONS
BOUTON DE VOLUME
ARRÊT
6

BASSE IMPÉDANCE

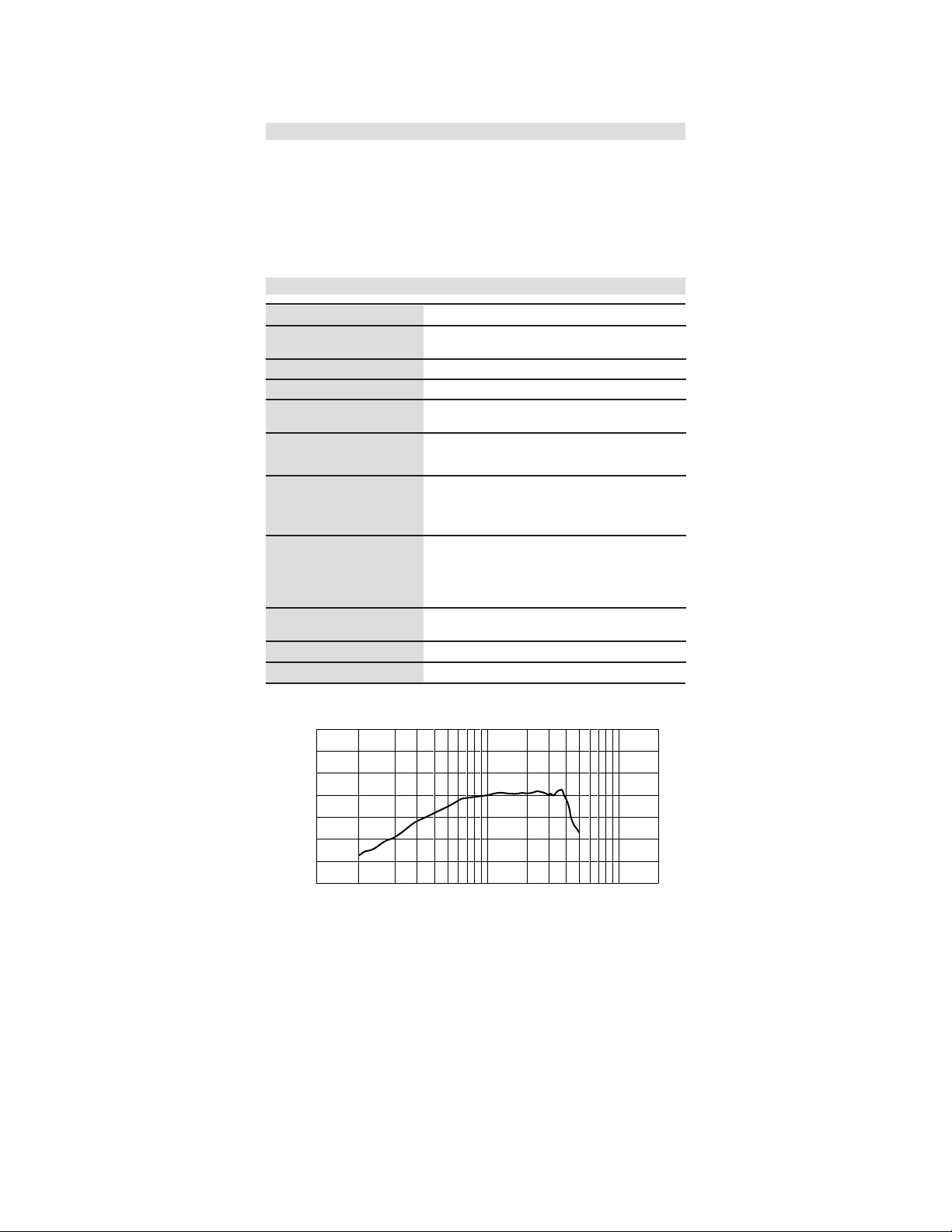

COURBE DE RÉPONSE TYPIQUE
2000000001000150 100
98765432 98765432
+10
0
–10
Hz
dB
Pour brancher le 520DX sur un appareil à basse impédance, tel qu’un mélangeur, util-
iser un transformateur haute/basse impédance, tel que le Shure modèle A95U.
REMARQUE: Le 520DX peut être recâblé pour la basse impédance, mais cela rend le
bouton de volume inopérant. Contacter le groupe d’applications Shure au (847) 600-
8440 pour plus de détails.
CARACTÉRISTIQUES
Type Dynamique
Courbe de réponse 100 to 5,000 Hz
Courbe de directivité Omnidirectional
Impedance Haute, asymetrique
Plage d’impedance de charge Minimum: 100 kΩ
Niveau de sortie (a 1 000 Hz) Tension en circuit ouvert –38.0 dBV/Pa (13 mV)
1 Pa = 94 dB SPL
Polarite Une pression acoustique positive sur le dia-
phragme produit une tension positive sur la
pointe, par rapport a la tige (masse) du jack
telephone de sortie du microphone.Une pres-
sion acoustique positive sur le diaphragme
produit une tension positive sur la pointe, par
rapport a la tige (masse) du jack telephone de
sortie du microphone.
Cable 6,1 m deux conducteurs, blinde avec jack tele-
phone standard de 1/4 po fixe (fourni cable pour
branchement haute impedance asymetrique).
Boitier Fonte moulee, fini vert et chrome
Dimensions 63 mm de diamètre, 82,6 mm de long
Poids net (avec câble) 737 grammes (26 oz)
7

+
JAUNE
BLEU
ROUGE
NOIR
BLANC ORANGE
MARRON
ROUGE ROUGE
GRIS
NOIR
POINTE
BLINDAJE
NOIR
HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive européenne CEM
2004/108/CE. Conforme aux normes harmonisées EN55103-1:1996 et EN55103-
2:1996 pour les environnements résidentiels (E1) et d’industrie légère (E2).
La déclaration de conformité peut être obtenue de l’adresse suivante:
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Homologation EMEA
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
BRANCHEMENTS
Le fil ROUGE est la sortie audio haute impédance; le BLINDAGE est le retour audio et
la masse du boîtier.
Le microphone modèle 520DX Green Bullet est fourni câblé pour le fonctionnement en
haute impédance, asymétrique avec jack téléphone de 1/4 po.
PIÈCES DE RECHANGE
BRANCHEMENTS INTERNES :
SORTIE HAUTE IMPÉDANCE ASYMÉTRIQUE
Cartouche R198
Câble et jack 95A2535
Potentiomètre de volume 90A4487
Pour plus de détails sur les réparations ou les pièces, contacter le service Entretien
Shure au 1–800–516–2525. À l’extérieur des États-Unis, contacter le centre de répara-
tions Shure agréé.
8

HARMONIKA-MIKROFON 520DX („GREEN BULLET“)
BEDIENUNGSANLEITUNG

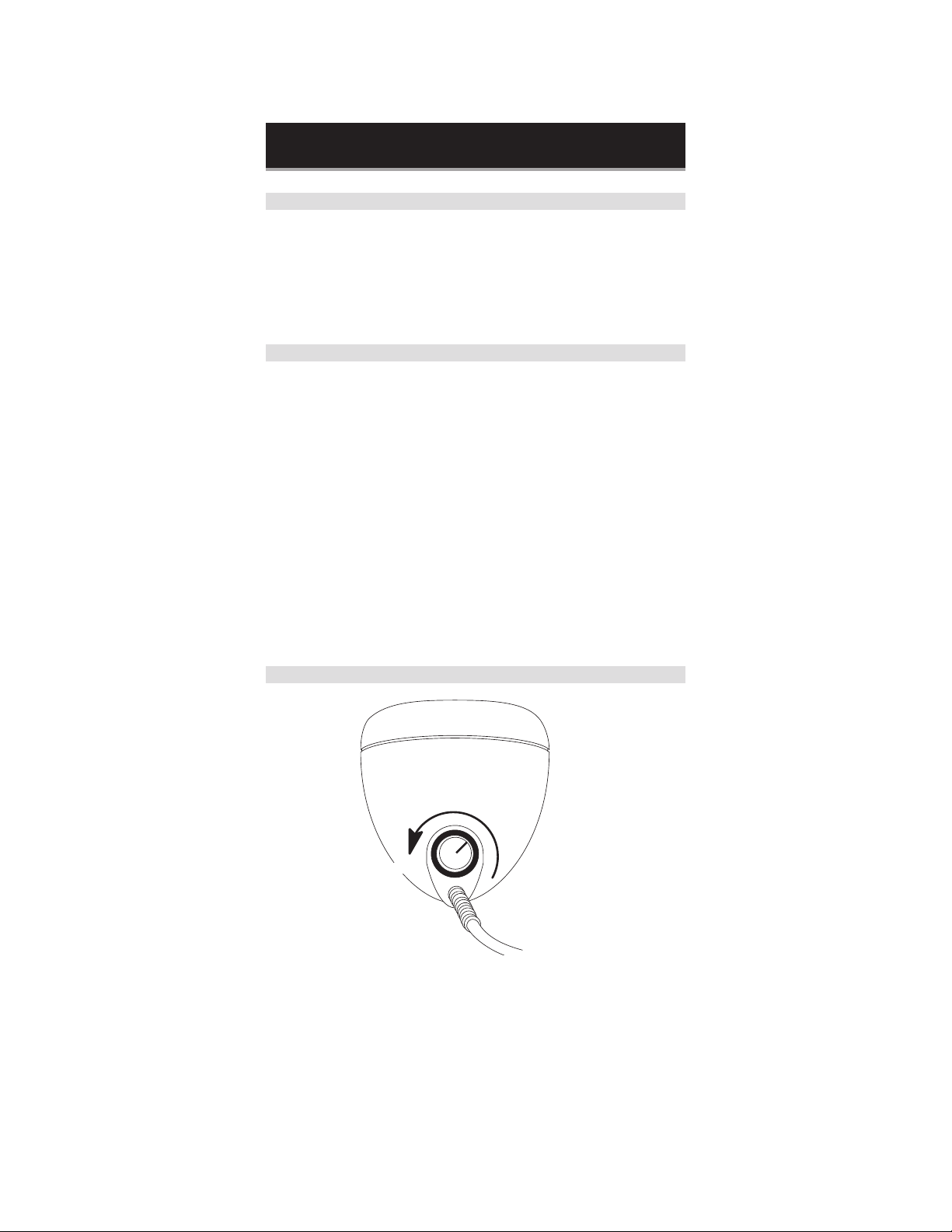

REGELUNG DES LAUTSTÄRKEPEGELS
Die Konturen des Mikrofonmodells 520DX „Green Bullet“ schmiegen sich bequem an
die Handfläche an; es erzeugt den einmaligen Klang, der es unter Harmonikaspielern
zur Legende werden ließ.
Das 520DX verfügt über einen Lautstärkeregler a der Mikrofonunterseite (Abbildung 1),
mit dessen Hilfe Musiker während eines Live-Auftritts die gewünschten Einstellungen
vornehmen können. Mit Hilfe des eingebauten Kabels mit 1/4 Zoll-Standard-
Klinkenstecker kann das Mikrofon an ein hochohmiges Gerät angeschlossen werden.
Zur Erzeugung des klassischen Bluesharmonikaklangs wird das 520DX direkt an einen
Gitarrenverstärker angeschlossen. Hierfür wie folgt vorgehen:
Der Lautstärkeregler am Mikrofon sollte heruntergedreht werden, bevor es an einen•
Verstärker angeschlossen wird. Wenn Sie sich vom Verstärker wegbewegen, kann
der Lautstärkepegel hochgedreht werden.
Den Lautstärkeregler während Auftritten nach Bedarf einstellen, zum Beispiel wenn•
ein Wechsel von der Rhythmuspartie zur führenden Melodie vorgenommen wird
oder um das Mikrofon zwischen einzelnen Stücken in Bereitschaftsstellung zu
setzen.
Zur Vermeidung von Rückkopplung einen möglichst großen Abstand zu•
Monitoren und Lautsprechern einhalten. Den Lautstärkepegel von Monitoren und
Lautsprechern am Mischpult so einstellen, daß es zu keiner Rückkopplung kommt,
wenn der Lautstärkepegel-Reglerknopf am Harmonika-Mikrofon bis zum maximalen
Anschlag eingestellt wird.
HINWEIS: HINWEIS: Die Lautstärkeeinstellung des Gitarrenverstärkers kann einen
erhe¬blichen Einfluß auf den erzeugten Gesamtton haben. Mit verschiedenen
Mikrofon- und Verstärkereinstellungen experimentieren, um den gewünschten Effekt
zu erzielen.
VERWENDUNGSMÖGLICHKEITEN
ALLGEMEINES
LAUTSTÄRKEPEGEL-REGLER
AUS
9

NIEDEROHMIGE ANWENDUNG
2000000001000150 100
98765432 98765432
+10
0
–10
Hz
dB
Zum Anschluß des 520DX an ein niederohmiges Gerät, wie z.B. ein Mischpult, einen
Impedanzwandler, wie z.B. das Shure-Modell A95U, verwen¬den.
HINWEIS: Das 520DX kann für niederohmige Anwendungen neu verdrahtet werden;
dadurch wird jedoch die Lautstärkeregelung deaktiviert. Weitere Informationen erhalten
Sie vom Shure Applications Service. Bitte kontaktieren Sie Ihre landesepezifische
Shure-Vertretung

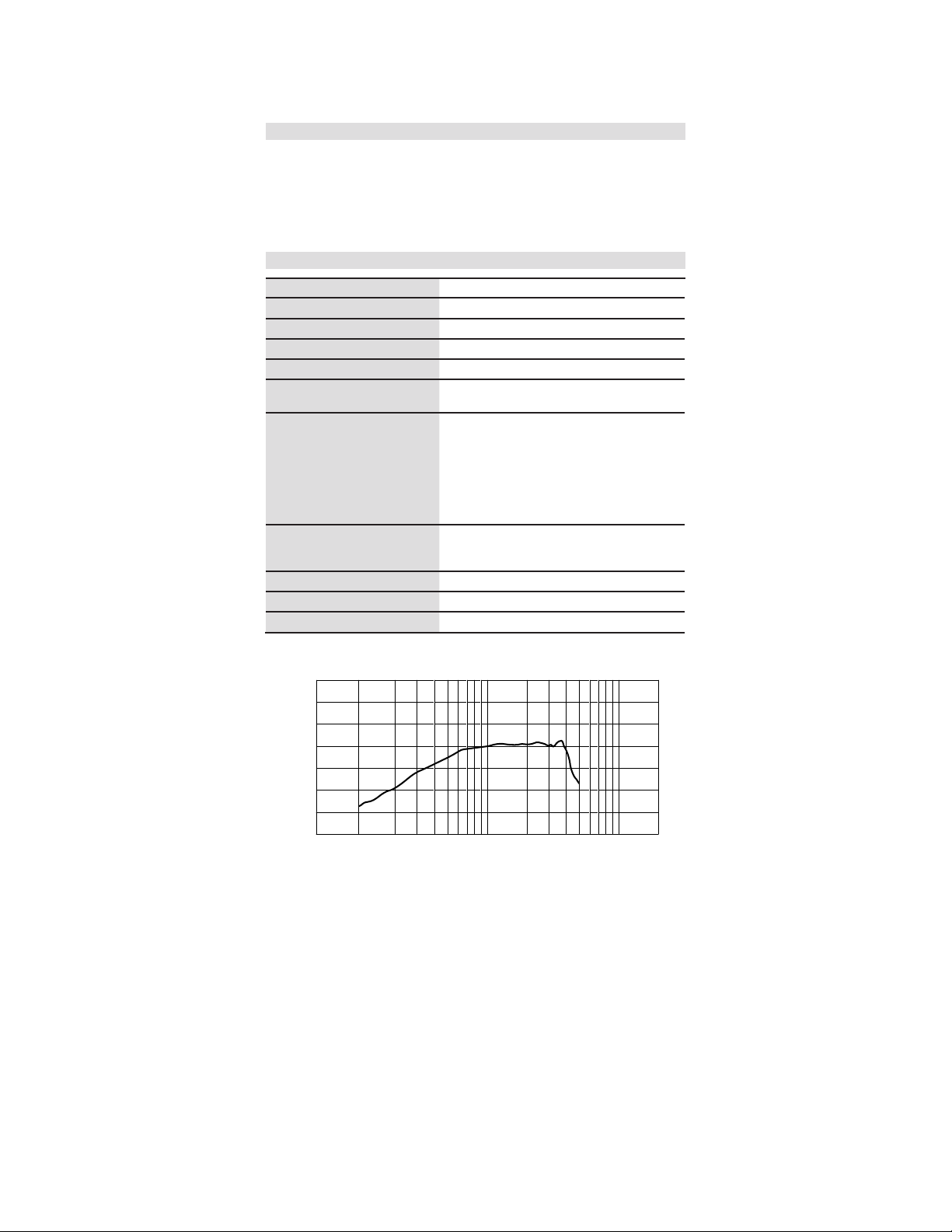

TECHNISCHE DATEN
Typ Dynamisch
Frequenzgang 100 bis 5,000 Hz
Richtcharakteristik Kugel
Impedanz Hochohmig, unsymmetrisch
Anschlussimpedanzbereich Mindestens 100 kΩ
Ausgangspegel (bei 1000 Hz) Leerlaufspannung -38,0 dBV/Pa (13,0 mV)*
*1 Pa = 94 dB SPL
Polaritat Positiver Schalldruck an der Membran erzeugt
positive Spannung an der Spitze in bezug auf
den Hals (Masse) des Mikrofonausgangs-
Klinkensteckers
Kabel 6,1 m (20 ft) langes zweipoliges, abgeschirmtes
Kabel mit integriertem 1/4 Zoll-Standard-
Klinkenstecker (werkseitige Verdrahtung für
ho¬chohmigen, unsymmetrischen Anschluss)
Gehause Druckguss mit grün lackierter und verchromter
Oberflache
Abmessungen 63 mm Durchmesser; 82,6 mm Länge
Nettogewicht (mit Kabel) 737 g
TYPISCHER FREQUENZGANG
10

ZERTIFIZIERUNG
ERSATZTEILE
Zur CE-Kennzeichnung berechtigt. Entspricht der Richtlinie zur elektromag-
netischen Verträglichkeit 2004/108/EG. Erfüllt die Prüfungs- und Leistungskriterien
der europäischen Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und
Leichtindustriegebiete (E2).
Die Konformitätserklärung ist über die unten stehende Adresse erhältlich:
SHURE Europe GmbH
Department: EMEA Approvals
Wannenäckerstrasse 28
74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
E-Mail: [email protected]
ANSCHLÜSSE
Die ROTE Leitung ist der hochohmige Audio-Ausgang; die ABSCHIRMUNG ist die
Audio- Rück-Leitung und die Gehäusemasse.
Das Mikrofonmodell 520DX Green Bullet wird mit Verdrahtung für hochohmigen,
un¬symmetrischen Betrieb mit dem 1/4 Zoll-Klinkenstecker geliefert.
ININTERNE ANSCHLÜSSE:
UNSYMMETRISCHER, HOCHOHMIGER AUSGANG
+
GELB
BLAU
ROT
WEISS
SCHWARZ
ORANGE
BRAUN
ROT
GRAU
SCHWARZ
ROT
SPITZE
ABSCHIRMUNG
SCHWARZ
Kapsel R198
Kabel und Stecker 95A2535
Potentiometer für Lautstärkereglelung 90A4487
Weitere Informationen über Kundendienst oder Ersatzteile erhalten Sie von der
Shure-Kundendienstabteilung unter der Rufnummer 1-800-516-2525. Außerhalb
der Vereinigten Staaten wenden Sie sich bitte an Ihr zuständiges Shure-
Kundendienstzentrum
11

MICROFONO 520DX PARA ARMONICA (“GREEN
BULLET”) GUIA DEL USUARIO
GENERALIDADES
Diseñado para reposar cómodamente en la palma de la mano, el micrófono 520DX
“Green Bullet” produce ese sonido distintivo que lo ha convertido en leyenda entre los
que tocan armónica.
El micrófono 520DX tiene un control de volumen en su base que permite al músico
hacer los ajustes que desee durante una ejecución en vivo. El cable conectado con el
enchufe estándar tipo auriculares audífonos de 1/4 pulgada permite conectar el micró-
fono a un dispositivo de alta impedancia.
APLICACIONES
Conecte el 520DX directamente a un amplificador de guitarra para producir el sonido
distintivo de la armónica de blues. Observe las recomendaciones siguientes:
Ponga el control de volumen del micrófono en la posición de mínimo antes de•
enchufarlo en el amplificador. A medida que la persona se aleja del amplificador, se
puede aumentar el volumen.
Ajuste el control de volumen del micrófono durante la ejecución según sea•
necesario. Por ejemplo, al pasar de acompañamiento a solista, o para dejar el
micrófono en espera entre las ejecuciones de una pieza y la siguiente.
Para evitar la realimentación, manténgase lo más alejado posible de los•
altoparlantes de monitoreo y de reproducción. Ajuste el volumen de los
altoparlantes de monitoreo o de reproducción en la consola mezcladora de modo
que no se produzca realimentación cuando se ajusta el control de volumen del
micrófono de armónica a su posición de máximo.
NOTA: El ajuste del volumen del amplificador de guitarra puede tener un efecto sig-
nificativo sobre la tonalidad general obtenida. Experimente poniendo los controles
de volumen del micrófono y del amplificador en diferentes posiciones para obtener el
sonido deseado.
CONTROL DE VOLUMEN
CONTROL DE VOLUME
APAGADO
12

BAJA IMPEDANCIA
2000000001000150 100
98765432 98765432
+10
0
–10
Hz
dB
Para conectar el micrófono 520DX a un dispositivo de baja impedancia, tal como una
consola mezcladora, utilice un transformador de impedancia alta a baja, tal como el
transformador A95U de Shure.
NOTA: El alambrado del micrófono 520DX puede modificarse para convertirlo en un
dispositivo de baja impedancia, pero con ello se anula la función del control de volu-
men. Comuníquese con el Grupo de Aplicaciones Shure al teléfono [phone]
(en los EE.UU.) para más información.
ESPECIFICACIONES
RESPUESTA DE FRECUENCIAS TIPICA
Tipo Dinámico
Respuesta endede
frecuencias
100 a 5.000 Hz
Patrón polar Omnidireccional
Impedancia Alta, desequilibrada
Gama de impedancia de
carga
Minima: 100 kΩ
Nivel de salida (a 1.000 Hz) Voltaje de circuito abierto:-38,0 dBV/Pa* (13,0 mV)*
*1 Pa = 94 dB SPL
Polaridad Una presion positiva en el diafragma del microfono
produce un voltaje positivo en la punta con respec-
to al manguito de la clavija del enchufe de salida
del microfono
Cable 6,1 m (20 pies) de largo, dos conductores,
blindado y terminado con enchufe estandar de
audifonos de 1/4 pulgada, integral (se suministra
configurado para conexiones de alta impedancia
desequilibrada)
Caja Metal fundido en troquel con acabado verde y
cromado
Dimensiones 63 mm de diametro, 82,6 mm de largo
Peso neto (con cable) 737 g (26 oz)
13

CERTIFICACIONES
Califica para llevar la marca CE. Cumple con la directiva europea de EMC 2004/108/
EC. Satisface las normas armonizadas EN55103-1:1996 y EN55103-2:1996 para en-
tornos de uso residencial (E1) e industrial ligero (E2).
La declaración de conformidad se puede obtener de la siguiente dirección:
Representante autorizado en Europa:
Shure Europe GmbH
Casa matriz para Europa, Medio Oriente y Africa
Aprobación para región de EMEA
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
CONEXIONES
El conductor ROJO es el de salida de audio de alta impedancia; el BLINDAJE es
el conductor de retorno de audio y la conexion a tierra.
El microfono 520DX Green Bullet se suministra configurado para conexiones
de alta impedancia desequilibrada y con un enchufe de 1/4 pulgada tipo
auriculareudifonos.
CONEXIONES INTERNAS:
SALIDA DE ALTA IMPEDANCIA DESEQUILIBRADA
+
AMARILLO
AZUL
ROJO
BLANCO
NEGRO
NARANJA
MARRON
ROJO
GRIS
NEGRO
ROJO
PUNTA
BLINDAJE
NEGRO
REPUESTOS
Cápsula R198
Cable y enchufe 95A2535
Potenciómetro de volumen 90A4487
Para información adicional acerca del servicio o repuestos, llame al Departamento de
servicio Shure al teléfono 1-800-516- 2525. Fuera de los EE.UU., llame al servicentro
autorizado de productos Shure.
14

15
MICROFONO DA ARMONICA 520DX
(“GREEN BULLET”) GUIDA D’USO
REGOLAZIONE DEL VOLUME
CARATTERISTICHE GENERALI
Di forma appositamente realizzata per stare comodamente nel palmo della mano, il
microfono “Green Bullet” modello 520DX produce quel suono esclusivo che lo ha reso
leggendario tra i suonatori di armonica.
Il 520DX ha nella base una manopola che permette all’artista di regolare il volume sec-
ondo le proprie necessità durante spettacoli dal vivo. Il cavo collegato, dotato di una
spina fono standard da 1/4”, permette di collegare il microfono ad un apparecchio ad
alta impedenza.
Collegare il 520DX direttamente all’amplificatore di una chitarra per produrre il classico
suono “blues” dell’armonica a bocca. Adottare le seguenti direttive.
Regolare il volume del microfono al minimo prima di collegarlo ad un amplificatore.•
Man mano che ci si allontana dall’amplificatore, si può aumentare il volume.
Regolare il volume del microfono secondo le necessità durante lo spettacolo•
servendosi dell’apposita manopola. Per esempio, quando si passa a un assolo o
non si deve usare il microfono tra un brano e l’altro.
Per evitare effetti di retroazione, mantenere la massima distanza possibile dai•
monitor o dai diffusori. Regolare il volume dei monitor o dei diffusori dalla consolle
di missaggio affinché non ci sia retroazione quando il volume del microfono da
armonica è regolato sul livello massimo mediante l’apposita manopola.
NOTA - Il livello del volume regolato sull’amplificatore della chitarra può influire in
modo notevole sui toni prodotti. Fare delle prove con diversi volumi del microfono e
dell’amplificatore fino ad ottenere l’effetto desiderato.
APPLICAZIONI
MANOPOLA DI REGOLAZIONE DEL VOLUME
SPENTO

Tipo di microfono Dinamico
Risposta in frequenza Da 100 a 5.000 Hz
Diagramma polare Omnidirezionale
Impedenza Alta, sbilanciata
Limiti dell’impedenza di
carico
Minimo: 100 kΩ
Livello d’uscita (a 1.000
Hz)
Tensione di circuito aperto -38,0 dBV/Pa (13,0 mV)*
*1 Pa = 94 dB SPL
Polarità Una pressione sonora positiva sul diaframma pro-
duce una tensione positiva sulla punta rispetto al
manicotto (massa) del connettore fono di uscita del
microfono.
Cavo 6,1 m , bifilare con schermatura e spina fono da 1/4”
collegata (fornito cablato per collegamenti sbilanciati
ad alta impedenza).
Involucro Realizzato in matrice pressofusa, con finitura cro-
mata verde.
Dimensioni 63 mm di diametro, 82,6 mm di lunghezza
Peso netto (con cavo) 737 grammi (26 once)
16
2000000001000150 100
98765432 98765432
+10
0
–10
Hz
dB
BASSA IMPEDENZA
Per collegare il 520DX ad un apparecchio a bassa impedenza, come un mixer, servirsi
di un trasformatore di linea per l’adattamento tra un’impedenza bassa ed una alta,
come il modello A95U Shure.
NOTA - È possibile cambiare il cablaggio del 520DX per la bassa impedenza; però
questa operazione disattiva la regolazione del volume. Per informazioni ulteriori,
rivolgersi allo Shure Applications Group al numero USA [phone].
DATI TECNICI
RISPOSTA IN FREQUENZA TIPICA

17
COMPONENTI DI RICAMBIO
OMOLOGAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla compatibilità
elettromagnetica 2004/108/CE. Conforme alle norme armonizzate EN55103-1:1996 ed
EN55103-2:1996 per l’uso in ambienti domestici (E1) e indus¬triali leggeri (E2).
La dichiarazione di conformità può essere ottenuta da:
Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Approvazione EMEA
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
CONNESSIONI
Il conduttore ROSSO è l’uscita audio ad alta impedenza; la SCHERMATURA è la
massa dell’involucro e il percorso di ritorno del segnale audio. Il microfono Green Bullet
modello 520DX è fornito cablato per il funzionamento sbilanciato ad alta impedenza,
con spina fono da 1/4”
CONNESSIONI INTERNE:
USCITA SBILANCIATA AD ALTA IMPEDENZA
+
GIALLO
BLU
ROSSO
BIANCO
NERO
ARANCIONE
MARRONE
ROSSO
GRIGIO
NERO
ROSSO
PUNTA
SCHERMATURA
NERO
Capsula R198
Cavo e spina 95A2535
Potenziometro di regolazione volume 90A4487
Per informazioni ulteriori di assistenza o sulle parti di ricambio, rivolgersi al servizio di
assistenza della Shure al numero USA 1-800-516-2525. Fuori degli Stati Uniti, rivolg-
ersi al centro di assistenza Shure autorizzato.

18
Микрофон 520DX для губной гармоники
(“GREEN BULLET”)
ОБЩИЕ СВЕДЕНИЯ
Микрофон модели 520DX «Green Bullet», удобно умещающийся увас на
ладони, дает уникальное звучание, благодаря которому он стал легендой среди
исполнителей на губной гармонике..
ПРИМЕНЕНИЕ
Для формирования классического блюзового звука губной гармоники подключите
520DX прямо кгитарному усилителю. Руководствуйтесь следующими правилами.
Перед подключением кусилителю регулятор громкости на микрофоне должен•
быть установлен на минимум. Когда вы отойдете от усилителя, громкость
можно прибавить.
Во время исполнения регулируйте громкость ручкой микрофона, как вам•
потребуется. Например, при переключении сритма на мелодию или при
переводе микрофона врежим ожидания между выступлениями.
Чтобы избежать обратной связи, держитесь как можно дальше от•
мониторов или громкоговорителей. Настройте громкость мониторов или
громкоговорителей на пульте микшера таким образом, чтобы при установке
регулятора микрофона губной гармоники на максимальную громкость
обратная связь отсутствовала.
РЕГУЛЯТОР ГРОМКО СТИ
РУЧКА РЕГУЛЯТОРА ГРОМКОСТИ
ВЫКЛ
Восновании микрофона 520DX имеется ручка регулирования громкости, которая
дает музыканту возможность производить нужную подстройку непосредственно
во время исполнения.
Подсоединенный кабель со стандартным телефонным 1/4-дюймовым штекером
позволяет подключать микрофон квысокоимпедансному устройству
ПРИМЕЧАНИЕ. Настройка громкости гитарного усилителя может
существенно повлиять на общий тембр. Чтобы добиться нужного
эффекта, поэкспериментируйте сразличными настройками громкости
микрофона иусилителя

19
НИЗКИЙ ИМПЕДАНС
2000000001000150 100
98765432 98765432
+10
0
–10
Hz
dB
Для подключения 520DX книзкоимпедансному устройству, например, микшеру,
воспользуйтесь линейным согласующим трансформатором, например, Shure
A95U.
ПРИМЕЧАНИЕ. Можно перемонтировать 520DX на низкий импеданс, но это
блокирует регулятор громкости. За дополнительной информацией обратитесь в
Shure Applications Group по тел. вСША [phone]
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТИПИЧНАЯ ЧАСТОТНАЯ ХАРАКТЕРИСТИКА
Тип Динамический
Частотная характеристика 100 – 5 000 Гц
Диаграмма направленности Всенаправленный
Импеданс Высокий, несимметричный
Интервал импеданса нагрузки Минимум: 100 кОм
Уровень выхода (при 1 000 Гц)Напряжение разомкнутой цепи –38,0 дБВ/Па (13 мВ)
1 Па = 94 дБ УЗД
Полярность Положительное звуковое давление на диафрагму
создает положительное напряжение на штыре
относительно цилиндрического контакта (земля)
выходного телефонного штекерного соединителя
микрофона
Кабель 6,1 м, двухпроводной экранированный с
установленным стандартным телефонным 1/4-
дюймовым штекером (монтаж при поставке — для
высокоимпедансного несимметричного соединения)
Корпус Зеленый ихромированный, литье под давлением
Размеры Макс. диаметр 63 мм, длина 82,6 мм
Масса нетто (скабелем) 737 г

20
СЕРТИФИКАЦИЯ
ВНУТРЕННИЕ СОЕДИНЕНИЯ
НЕСИММЕТРИЧНЫЙ ВЫСОКОИМПЕДАНСНЫЙ ВЫХОД
+
ЖЕЛТЫЙ
СИНИЙ
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ ОРАНЖЕВЫЙ
КОРИЧНЕВЫЙ
КРАСНЫЙ
СЕРЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
ЭКРАН
ЧЕРНЫЙ
ШТЫРЬ
Соответствует требованиям для нанесения маркировки CE. Соответствует требованиям
европейской директивы 2004/108/EEC по ЭМС. Соответствует требованиям
гармонизированных стандартов EN55103-1:1996 иEN55103-2:1996 для жилых районов
(E1) ирайонов слегкими промышленными условиями (E2).Заявление осоответствии
можно получить по следующему адресу:Уполномоченный европейский представитель:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany (Германия)
Телефон: [phone]
Факс: [phone]
Эл. почта: [email protected]
СОЕДИНЕНИЯ
КРАСНЫЙ провод — высокоимпедансный аудиовыход; ЭКРАН — обратный
провод аудиосигнала иземля корпуса.
Микрофон 520DX Green Bullet поставляется с1/4-дюймовым телефонным
штекером исмонтирован для высокоимпедансного несимметричного режима.g.
СМЕННЫЕ ДЕТАЛИ
Картридж R198
Кабель иштекер 95A2353
Потенциометр регулятора громкости 90A4487
Для получения дополнительного обслуживания или информации одеталях
обращайтесь вотдел обслуживания Shure по тел. [phone]. Вне США
обращайтесь вофициальный сервис-центр Shure.

21
概要
520DX「グリーンブレット」マイクロホンは、手の中に快適に収まるようデザインさ
れ、ハーモニカプレーヤーには伝説ともなったユニークなサウンドを生み出すことが
できます。
520DXは、マイクロホンの底部に音量コントロールノブがあるため、ミュージシャン
がライブ演奏中に音量を自由に調節することができます。6.35mm標準フォーンプラ
グ付きの付属ケーブルにより、マイクロホンをハイインピーダンス機器に接続するこ
とが可能です。
使用方法
520DXを直接ギターアンプに接続すると、クラシックなブルースハープサウンドが得
られます。次のガイドラインに従ってご使用ください：
アンプに接続する前に、マイクロホン本体にある音量コントロールを下げてくださ•
い。アンプから遠ざかってから音量を上げてください。
演奏中は必要に応じてマイクロホンの音量コントロールを調節してください。例え•
ば、リズムからリードに演奏を切り換えるとき、または曲間にマイクロホンをスタ
ンバイにするとき等に使用します。
フィードバックを避けるには、モニターやラウドスピーカーからできるだけ離れてく
ださい。ハーモニカマイクロホンの音量コントロールノブが最大になっているときに
フィードバックが発生しないよう、ミキシングコンソールのモニターまたはラウドス
ピーカーの音量を調節してください。
注：ギターアンプの音量設定が、全体的なトーンに大きな影響を及ぼす場合がありま
す。マイクロホンやアンプの音量を変えてみて必要な効果を得るようにしてくださ
い。
音量コントロール
音量コントロールノブ
OFF
520DXハーモニカマイクロホン
(グリーンブレット)
