Model BETA 87C™User Guide
©2006, Shure Incorporated
27C3109 (Rev. 4)
Printed in U.S.A.
BETA 87C™
Cardioid Condenser Microphone
The Shure BETA 87C is a high output condenser microphone
that provides touring professionals with studio-quality sound.
Vocalists who use earphone monitor systems such as the Shure
PSM®Personal Monitor System will appreciate how effectively the
BETA 87C rejects ambient sound from the rear of the microphone.
The BETA 87C maintains its cardioid pattern throughout its fre-
quency range, ensuring maximum isolation from other sound
sources and high gain before feedback. Its warm, natural sound is
the result of an exceptionally smooth frequency response that in-
cludes a slight presence rise. A controlled low-frequency roll-off
compensates for proximity effect and prevents the “boomy“ sound
often associated with close-up use.
The BETA 87C is an excellent choice for professional studio re-
cording, yet it is built to withstand the rigors of touring. It maintains
its performance characteristics even at sound pressure levels as
high as 139 dB SPL. Plus, the cartridge is protected by a proven
shock mount system. A hardened steel mesh grille with a built-in
pop filter provides added protection.
Features:
• Smooth, wide frequency response with slight presence rise
• Cardioid polar pattern for maximum isolation
• Minimal off-axis tone coloration
• Superior gain before feedback
• Low-frequency roll-off compensates for proximity effect
• Wide dynamic range (117 dB)
• Low distortion characteristics
• Very low susceptibility to RFI and electromagnetic hum
• Advanced cartridge shock-mount system absorbs mechanical
shocks and reduces handling noise
• Built-in pop filter reduces wind and breath sounds
• Shure ruggedness and reliability for years of trouble-free
performance
APPLICATION AND PLACEMENT
The BETA 87C is ideal for applications where earphone monitor
systems such as the Shure PSM®personal monitor systems are
used. Tone quality will vary, depending on how close the micro-
phone is to the sound source. Keep in mind that microphone tech-
nique is largely a matter of personal taste–-there is no one “correct”
microphone position.
General Rules for Microphone Use
1. Aim the microphone toward the desired sound source and
away from unwanted sources. Refer to Figure 1.
2. Place the microphone as close as practical to the desired
sound source. For extra bass response, work close to the
microphone. Refer to the table above.
3. Use only one microphone for each sound source.
4. Keep the distance between microphones at least three times
the distance from each source to its microphone.
5. Place microphones as far as possible from reflective surfaces.
6. Use the fewest number of microphones as is practical.
7. Add a windscreen when using the microphone outdoors.
8. Avoid excessive handling to minimize pick up of mechanical
noise and vibration.
9. Do not cover any part of the grille with your hand.

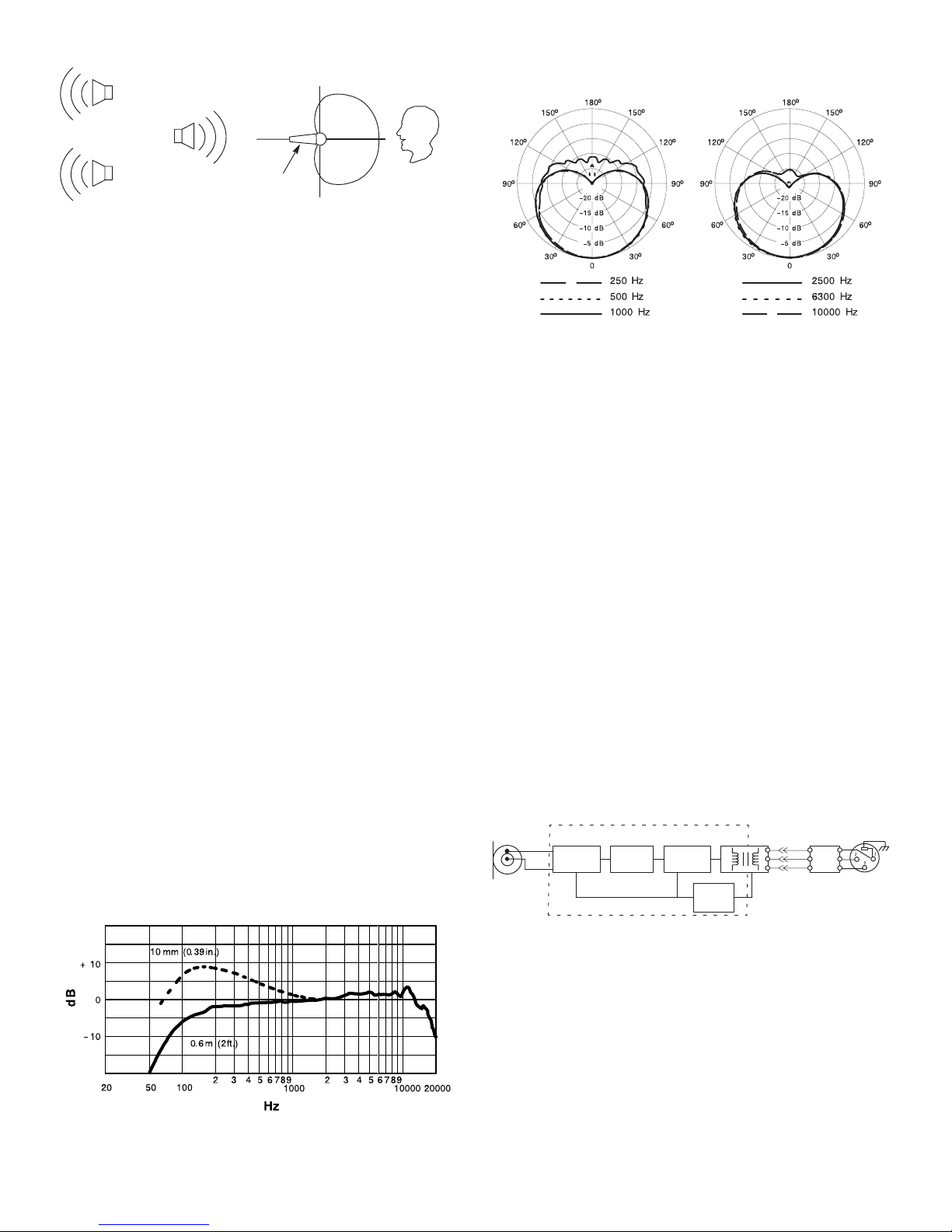

CARDIOID MICROPHONE POSITIONING
FIGURE 1
OPERATION
Power
The BETA 87C requires phantom power. This may be supplied
to the microphone from an external power supply (such as the
Shure model PS1A) or directly from preamplifiers, mixers, or con-
soles with built-in phantom power. Suitable sources should provide
11 to 52 Vdc phantom voltage.
SUGGESTED MICROPHONE
PLACEMENT TONE QUALITY
Lips less than 15 cm (6 in.) away or
touching the windscreen, on axis to
microphone.
Robust sound, emphasized
bass, maximum isolation from
other sources.
15 to 60 cm (6 in. to 2 ft.) away from
mouth, just above nose height. Reduced bass.
More than 60 cm (2 ft.) away. Thinner, distant sound; notice-
able levels of ambient noise.
180°
90°
0°
90°
STAGE
MONITOR
P.A.
LOUDSPEAKERS
MICROPHONE SOUND
SOURCE

2
Proximity Effect
Unidirectional microphones such as the BETA 87C progressive-
ly boost bass frequencies by 10 to 15 dB at 100 Hz when the mi-
crophone is at a distance of about 6 mm (1/4 in.) from the sound
source. This phenomenon, known as proximity effect, can be used
to create a warmer, more powerful sound. To prevent excessive or
“boomy” low frequency sound during close-up use, the BETA 87C
bass response gradually rolls off. This provides greater control and
helps the user take advantage of proximity effect.
Wind Noise
The BETA 87C has an integral wind and pop filter which pro-
vides excellent protection against most wind and breath noise. Un-
der adverse conditions, such as high winds or close proximity to a
“problem” vocalist, the optional foam windscreen can be used.
Impedance
A minimum load impedance of 800 ohms should be used for
maximum signal handling and minimum distortion. The load may
be as low as 150 ohms, but a reduction in output level and output
clipping level will result.
SPECIFICATIONS
Transducer Type
Condenser (electret bias)
Frequency Response
50 to 20,000 Hz (see Figure 2)
TYPICAL FREQUENCY RESPONSE
FIGURE 2
Polar Pattern
cardioid (see Figure 3)
TYPICAL POLAR PATTERN
FIGURE 3
Output Impedance
Rated at 150 ohms (100 Ohms actual ±20%)
Recommended minimum load impedance: 800 ohms
Sensitivity (at 1,000 Hz)
Open Circuit Voltage. . . . . . . . . . . . . –51 dBV/Pa (2 mV)
(1 Pa = 94 dB SPL)
Output Clipping Level
1000 Ohm Load at 1,000 Hz. . . . . . . –6 dBV (0.5 V)
Maximum SPL
139 dB at 1,000 Hz (0.25% THD, 1000 Ohm load)
Self-Noise
22 dB typical, A-weighted
24 dB typical, weighted per DIN 45 405
(equivalent sound pressure level; measured with true rms volt-
meter)
Dynamic Range
117 dB (maximum SPL to A-weighted noise level)
Hum Sensitivity
–5 dB equivalent SPL, maximum, in a 1 mOe field (60 Hz)
Signal-to-Noise Ratio
72 dB at 94 dB SPL (IEC 651)*
*S/N ratio is difference between 94 dB SPL and equivalent SPL of self-
noise A-weighted.
Polarity
Positive pressure on diaphragm produces positive voltage on
pin 2 relative to pin 3 of the output connector. See Figure 4.
BETA 87C BLOCK DIAGRAM
FIGURE 4
Power
Phantom Supply Requirement . . . . 11 to 52 Vdc, positive
at both pins 2 and 3
Current Drain. . . . . . . . . . . . . . . . . . . . . . . . . 1.0 to 1.2 mA
Connector
Three-pin (XLR) professional audio
Case
Aluminum construction with painted blue metallic finish, and
hardened steel grille with nickel satin chrome plating
Dimensions
See Figure 5
OVERALL DIMENSIONS
FIGURE 5
Net Weight
Net: 207 grams (7.6 oz)
Packaged: 565 grams (1.24 lbs)
Environmental Conditions
Operating: –18°to 60°C (0°to 135°F)(relative humidity <90%)
Storage: –29°to 74°C (–20°to 165°F) (relative humidity <80%)
CAPACITOR
(ELECTRET)
CONDENSER)
CARTRIDGE
BLUE
GREEN
FET
IMPEDANCE
CONVERTER
LF
RESPONSE
FILTER
CLASS A
COMPOUND
AMPLIFIER
REGULATOR
REVERSE
VOLTAGE
PROTECTOR
BALANCED
TRANSFORMER
RFI
FILTER
21 mm
(53/64 in.)
51 mm
(2 in.)
192 mm
(7–9/16 in.)

3
CERTIFICATION
Eligible to bear CE Marking. Conforms to European EMC Direc-
tive 89/336/EEC. Meets applicable tests and performance criteria
in European Standard EN55103 (1996) parts 1 and 2, for residen-
tial (E1) and light industrial (E2) environments.
FURNISHED ACCESSORIES
Swivel Adapter...............................................................A25D
Carrying/Storage Bag .................................................. 26B21
OPTIONAL ACCESSORIES
Phantom Power Supply................................................. PS1A
Isolation Mount................................................ A55M, A55HM
Windscreen ................................................................ A85WS
7.6 m (25 ft.) Cable ........................................................C25F
REPLACEMENT PARTS
Grille............................................................................ RK312
Cartridge Assembly...................................................RPM118
Replacement Amplifier Assembly ..........................90KF2600
FRANÇAIS
MODÈLE BETA 87C™
MICROPHONE ÉLECTROSTATIQUE CARDIOÏDE
Le Shure BETA 87C est un microphone électrostatique à haut
niveau de sortie qui permet aux professionnels en tournée d'obte-
nir une qualité sonore digne d'un enregistrement en studio. Les
chanteurs qui utilisent des systèmes de contrôle par écouteur in-
terne tels que le système de retour personnel Shure PSM®ap-
précieront l'efficacité avec laquelle le BETA 87C rejette le son
ambiant de l'arrière du microphone.
Le BETA 87C maintient en fait une vraie configuration cardioïde
dans toute sa gamme de fréquences, ce qui assure une isolation
maximum des autres sources de bruits et un gain élevé avant Lars-
en. Il doit sa reproduction sonore chaude et naturelle à une
réponse en haute fréquence exceptionnellement uniforme incluant
une légère hausse de présence. Une coupure de basse fréquence
contrôlée compense l'effet de proximité et évite le son «tonitruant»
souvent associé au captage de près.
Le BETA 87C représente un excellent choix pour les enregistre-
ments en studio professionnels, tout en étant conçu pour supporter
les rigueurs des tournées. Il maintient ses caractéristiques de per-
formances, même à des niveaux de pression acoustique allant
jusqu'à 139 dB NPA. En outre, la capsule est protégée par un
système antichocs éprouvé. Une grille en acier trempé à filtre anti-
bruit incorporé assure une protection supplémentaire.
Avantages :
• Large plage de réponse en fréquence uniforme à légère hausse
de présence
• Courbe de directivité cardioïde uniforme pour une isolation
maximum
• Coloration désaxée de tonalité minimale
• Gain supérieur avant Larsen
• Coupure de basse fréquence compensant l'effet de proximité
• Large gamme dynamique (117 dB)
• Faible distorsion
• Très basse susceptibilité aux radiofréquences et ronflements
lectromagnétiques
• Système antichocs de capsule absorbant les chocs mécaniques
et réduisant les bruits de manipulation
• Filtre anti-bruit incorporé réduisant les bruits de vent et de
respiration
• Robustesse et fiabilité de Shure garantissant de nombreuses
années de fonctionnement sans incidents
APPLICATIONS ET PLACEMENT
Le BETA 87C est idéal pour les applications dans lesquelles des
systèmes de contrôle par écouteur interne tels que les systèmes
de retour personnel Shure PSM®sont utilisés. La qualité de la to-
nalité varie en fonction de la proximité du microphone par rapport
à la source sonore. Ne pas oublier que la façon d'utiliser un micro-
phone est souvent une question de goût personnel et qu'il n'existe
aucune position de microphone «correcte» à proprement parler.
Règles générales d'utilisation du microphone
1. Diriger le microphone vers la source sonore désirée et à
l'opposé des sources sonores indésirables. Voir la figure 1.
2. Placer le microphone le plus près possible de la source
sonore. Pour obtenir davantage de graves, placer le
microphone le plus près possible de la source sonore. Voir le
tableau ci-dessus.
3. Utiliser un seul microphone pour chaque source sonore.
4. La distance entre les microphones doit être d'au moins trois
fois celle de chaque source au microphone qui lui est affecté.
5. Placer les microphones le plus loin possible des surfaces
réfléchissantes.
6. Utiliser un minimum de microphones dans la mesure du
possible.
7. Si le microphone est utilisé à l'extérieur, le munir d'une
bonnette anti-vent.
8. Éviter de manipuler le microphone outre mesure afin de
minimiser le captage des bruits mécaniques et des vibrations.
9. Ne couvrir aucune partie de la grille avec la main.
POSITIONNEMENT D'UN MICROPHONE CARDIOÏDE
FIGURE 1
PLACEMENT SUGGÉRÉ DU
MICROPHONE QUALITÉ DE LA TONALITÉ
Lèvres à moins de 15 cm de la
bonnette anti-vent ou la touchant,
dans l'axe du microphone.
Son puissant, graves
accentués, isolation maximum
par rapport aux autres
sources.
15 à 60 cm de la bouche. Graves atténués.
Éloignement de 60 cm Son plus ténu et distant,
niveaux sensibles de bruit
ambiant.
180°
90°
0°
90°
HAUT-PARLEURS
RETOUR
MICROPHONE SOURCE
SONORE

4
UTILISATION
Alimentation
Le BETA 87C nécessite une alimentation fantôme. Le micro-
phone peut être alimenté à partir d'un bloc d'alimentation externe
(tel que le Shure modèle PS1A) ou directement à partir de préam-
plificateurs, mélangeurs ou pupitres à alimentation fantôme incor-
porée. Les sources d'alimentation fantôme qui conviennent
doivent fournir entre 11 et 52 V c.c.
Effet de proximité
Les microphones unidirectionnels tels que le BETA 87C aug-
mentent progressivement les fréquences des graves de 10 à 15
dB à 100 Hz lorsque le microphone est éloigné de 6 mm (1/4 po)
environ de la source sonore. Ce phénomène, appelé effet de prox-
imité, peut être utilisé pour créer un son plus chaud et plus puis-
sant. Pour empêcher un son «tonitruant» aux basses fréquences
lors du captage de près, le BETA 87C atténue progressivement les
graves. Cela permet un meilleur contrôle et aide l'utilisateur à prof-
iter de l'effet de proximité.
Bruit causé par le vent
Le BETA 87C est doté d'un filtre anti-bruit et anti-vent intégré qui
offre une excellente protection contre les bruits de vent et de res-
piration. Dans des conditions défavorables telles que des vents
très forts ou la présence à proximité d'un chanteur «à problèmes»,
il est possible d'utiliser la bonnette anti-vent en mousse en option.
Impédance
Une impédance de charge minimum de 800 ohms doit être util-
isée pour une gestion maximum des signaux et une distorsion min-
imum. La charge peut être d'un minimum de 150 ohms, mais cela
entraînera une réduction de l'intensité des signaux de sortie et du
niveau d'écrêtage en sortie.
CARACTÉRISTIQUES
Type de capsule
Électrostatique (polarisation d'électret)
Réponse en fréquence
50 à 20.000 Hz (voir figure 2)
COURBE DE RÉPONSE TYPIQUE
FIGURE 2
Courbe de directivité
À configuration cardioïde (voir figure 3)
COURBES DE DIRECTIVITÉ TYPIQUES
FIGURE 3
Impédance de sortie
Valeur nominale à 150 ohms (100 ohms réelle ±20 %)
Impédance de charge minimum recommandée : 800 Ohms
Sensibilité (à 1000 Hz)
Tension en circuit ouvert. . . . . . . . . . . . . . –51 dBV/Pa (2 mV)
(1 Pa = 94 dB NPA)
Niveau d'écrêtage (à 1000 Hz)
Charge de 1000 Ohms –6 dBV (0,5 V)
NPA maximum (à 1000 Hz)
139 dB (coefficient de DHT de 0,25 %, charge de 1000 Ohms)
Bruit propre
22 dB typique, pondéré en A
24 dB typique, pondéré selon DIN 45 405
(niveau pression acoustique équivalent mesuré avec voltmètre
valeur efficace)
Gamme dynamique
117 dB (NPA maximum au niveau de bruit pondéré en A)
Rapport signal/bruit
72 dB à 94 dB NPA (IEC 651)*
*Le rapport S/B est la différence entre le NPA à 94 dB et le NPA équivalent
du bruit propre pondéré A.
Captage du ronflement
–5 dB équivalent NPA dans un champ de 1 mOe (60 Hz)
Polarité
Une pression positive sur le diaphragme produit une tension
positive sur la broche 2 par rapport à la broche 3. (Voir figure 4)
CONNEXIONS INTERNES
FIGURE 4
Alimentation
Tension d'alimentation fantôme . . .11 à 52 V c.c., positive aux
broches 2 et 3
Consommation de courant . . . . . . . . . . . . . . . . . .1,0 à 1,2 mA
Connecteur
Audio professionnel à trois broches (XLR)
Environnement
Fonctionnement : –18°à 57°C (Humidité relative <90 %)
Entreposage : –29°à 74°C (Humidité relative <80 %)
CAPACITOR
(ELECTRET)
CONDENSER)
CARTRIDGE
BLUE
GREEN
FET
IMPEDANCE
CONVERTER
LF
RESPONSE
FILTER
CLASS A
COMPOUND
AMPLIFIER
REGULATOR
REVERSE
VOLTAGE
PROTECTOR
BALANCED
TRANSFORMER
RFI
FILTER

5
Corps
Construction en aluminium avec finition bleue métallisée et
grille en acier trempé avec plaquage nickel-chrome satiné
Dimensions
Voir figure 5
DIMENSIONS HORS TOUT
FIGURE 5
Poids
Net : 207 grammes
Emballé : 565 grammes
HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables de
test et de performances de la norme européenne EN 55103 (1996)
parties 1 et 2 pour les environnements résidentiels (E1) et d'indus-
trie légère (E2).
ACCESSOIRES FOURNIS
Pince micro ................................................................... A25D
Sac de transport/rangement......................................... 26B21
ACCESSOIRES EN OPTION
Bloc d'alimentation fantôme .......................................... PS1A
Monture d'isolement........................................ A55M, A55HM
Bonnette anti-vent...................................................... A85WS
Câble de 7,6 m...............................................................C25F
PIÈCES DE RECHANGE
Grille............................................................................ RK312
Cartouche .................................................................RPM118
Amplificateur de rechange .....................................90KF2600
DEUTSCH
BETA 87C™
NIEREN-KONDENSATORMIKROFON
Das Shure-Modell BETA 87C ist ein Kondensatormikrofon mit
hoher Ausgangsleistung, das Musikern bei Tourneen Klang in Ton-
studioqualität bietet. Sänger, die ein im Ohr getragenes Monitor-
system wie das individuelle Monitorsystem PSM®von Shure
benutzen, werden von der wirkungsvollen Zurückweisung von
Umgebungsgeräuschen hinter dem Mikrofon durch das BETA 87C
begeistert sein.
Das BETA 87C erhält seine Nierenrichtcharakteristik über den
gesamten Frequenzbereich hinweg, wodurch maximale Isolierung
von unerwünschten Klangquellen und hohe Verstärkung vor Rück-
kopplung sichergestellt sind. Sein warmer, natürlicher Klang ist
das Ergebnis eines außergewöhnlich ausgeglichenen hohen Fre-
quenzgangs mit einer leichten Präsenzanhebung. Ein geregelter
Baßabsenkungs-„Rolloff“ kompensiert den Nahbesprecheffekt und
verhindert den „dröhnenden“ Klang, der oft mit Nahabnahme ein-
hergeht.
Das BETA 87C ist ideal für professionelle Tonstudioaufnahmen,
hält jedoch auch den Beanspruchungen von Tourneeauftritten
stand. Es erhält seine Leistungsmerkmale auch bei Schalldruck-
pegeln bis zu 139 dB aufrecht. Außerdem ist die Kapsel durch ein
bewährtes Erschütterungsabsorbersystem geschützt. Ein Draht-
geflechtgrill aus gehärtetem Stahl mit einem eingebauten Popfilter
sorgt für zusätzlichen Schutz.
Technische Eigenschaften:
• Ausgeglichener, breiter Frequenzgang mit leichter Präsenzanhe-
bung
• Gleichförmige Nierenrichtcharakteristik für maximale Isolierung
• Minimale außeraxiale Klangverfärbung
• Hohe Verstärkung vor Rückkopplung.
• Baßabsenkungs-„Rolloff“ kompensiert Nahbesprecheffekt
• Breiter Dynamikbereich (117 dB)
• Geringe Verzerrungscharakteristik
• Sehr geringe Störanfälligkeit für Funkstörungen und elektromag-
netischen Brumm
• Fortschrittliches Kapsel- Erschütterungsabsorbersystem absorbi-
ert mechanische Stöße und verringert Handhabungsgeräusche
• Eingebauter Popfilter verringert Wind- und Atemgeräusche
• Shure-Robustheit und -Zuverlässigkeit für jahrelangen, störungs-
freien Betrieb
VERWENDUNG UND PLAZIERUNG
Das BETA 87C eignet sich ideal für Anwendungen, bei denen
im Ohr getragene Monitorsysteme wie das individuelle Monitorsys-
tem PSM®von Shure verwendet werden. Die Klangqualität hängt
davon ab, wie nahe das Mikrofon der Klangquelle ist. Dabei ist zu
berücksichtigen, daß Mikrofontechnik im Grunde „Geschmackssa-
che“ ist - von der „einzig richtigen“ Mikrofonstellung kann nicht die
Rede sein.
Allgemeine Regeln für den Mikrofongebrauch
1. Das Mikrofon auf die gewünschte Schallquelle und weg von
unerwünschten Schallquellen richten. Siehe Abbildung 1.
2. Das Mikrofon so nahe wie möglich an der gewünschten
Schallquelle plazieren. Das Mikrofon nahe plazieren, um
zusätzliches Baßverhalten zu erzielen. Siehe obige Tabelle.
3. Nur ein Mikrofon je Schallquelle verwenden.
4. Den Abstand zwischen Mikrofonen mindestens dreimal so
groß wie den Abstand jeder Schallquelle zu ihrem entsprech-
enden Mikrofon halten.
5. Mikrofone so weit wie möglich von Akustikflächen entfernt pla-
zieren.
6. Die geringstmögliche Anzahl an Mikrofonen verwenden, die
praktikabel ist.
7. Bei Einsatz des Mikrofons im Freien einen Windschutz
anbringen.
8. Das Mikrofon möglichst ruhig in der Hand halten, um mecha-
nische Störgeräusche und Vibrationen minimal zu halten.
9. Keinen Teil des Grills mit der Hand verdecken.
21 mm
(53/64 in.)
51 mm
(2 in.)
192 mm
(7–9/16 in.)
EMPFOHLENE
MIKROFONPLAZIERUNG KLANGQUALITÄT
Lippen weniger als 15 cm entfernt
oder berühren den Windschutz, axial
zum Mikrofon.
Robuster Klang, betonter Baß,
maximale Trennung von
anderen Schallquellen.
15 bis 60 cm vom Mund entfernt,
unmittelbar über Nasenhöhe. Verringerter Baß.
60 cm entfernt. Dünnerer, entfernter Klang;
wahrnehmbare
Umgebungsgeräusche.

6
PLAZIERUNG DES NIERENMIKROFONS
ABBILDUNG 1
BETRIEB
Spannungsversorgung
Das BETA 87C erfordert Phantomspeisung. Das Mikrofon kann
durch ein externes Netzteil (wie z.B. das Modell Shure PS1A) oder
direkt von Vorverstärkern, Mischern oder Standgeräten mit einge-
bauter Phantomspeisung versorgt werden. Geeignete Spannung-
squellen müssen 11 bis 52 V DC Phantomspeisungsspannung
bieten.
Nahbesprecheffekt
Richtmikrofone wie das BETA 87C verstärken Baßfrequenzen
fortschreitend um 10 bis 15 dB bei 100 Hz, wenn sich das Mikrofon
in einem Abstand von etwa 6 mm von der Schallquelle befindet.
Dieses Phänomen ist als Nahbesprecheffekt bekannt und kann zur
Erzeugung eines wärmeren, kräftigeren Klangs verwendet wer-
den. Zur Verhinderung explosiver, niederfrequenter Klänge bei Na-
habnahme weist das BETA 87C einen Frequenzgang mit
stufenweisem Baß-Rolloff auf. Dies bietet größere Klangkontrolle
und hilft dem Benutzer, sich den Nahbesprecheffekt zu Nutze zu
machen.
Windgeräusche
Das BETA 87C verfügt über einen integrierten Wind- und Pop-
filter, der ausgezeichneten Schutz vor den meisten Wind- und
Atemgeräuschen bietet. Unter widrigen Bedingungen, wie z.B. bei
starkem Wind oder extremer Nähe zu einem „Problemsänger“,
kann der als Sonderzubehör erhältliche Schaumstoff-Windschutz
verwendet werden.
Impedanz
Zum Zwecke maximaler Signalverarbeitung und minimaler
Verzerrung sollte eine Abschlußimpedanz von mindestens 800
Ohm verwendet werden. Die Abschlußimpedanz kann bis auf 150
Ohm verringert werden; dies führt allerdings zu einer Verringerung
der Ausgangssignalstärke und des Ausgangs-Clipping-Pegels.
TECHNISCHE DATEN
Kapseltyp
Kondensatormikrofon (Elektretvorpolung)
Frequenzgang
50 bis 20.000 Hz (siehe Abbildung 2)
TYPISCHER FREQUENZGANG
ABBILDUNG 2
Richtcharakteristik
Nierenförmig (siehe Abbildung 3)
TYPISCHE POLARCHARAKTERISTIK
ABBILDUNG 3
Ausgangsimpedanz
Nennwert: 150 Ohm (Ist-Wert: 100 Ohm ±20 %)
Empfohlene Mindestabschlußimpedanz: 800 Ohm
Empfindlichkeit (bei 1000 Hz)
Leerlaufspannung . . . . . . . . . . . . . . . . . .–51 dBV/Pa (2 mV)
(1 Pa = 94 dB Schalldruckpegel)
Clipping-Pegel (1000 kHz)
1000 Ohm Last . . . . . . . . . . . . . . . . . . . .–6 dBV (0,5 V)
Maximaler Schalldruckpegel (bei 1000 Hz)
139 dB (0,25 % Gesamtklirrfaktor, 1000 Ohm Last)
Eigenrauschen
typisch 22 dB, Bewertungskurve A
typisch 24 dB, Bewertungskurve nach DIN 45 405
(äquivalenter Schalldruckpegel; mit Effektivspannungs-
meßgerät gemessen)
Dynamikbereich
117 dB (maximaler Schalldruckpegel zu Geräuschpegel mit Be-
wertungskurve A)
Signalrauschabstand
72 dB bei 94 dB Schalldruckpegel (IEC 651)*
*Signalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel und dem
äquivalenten Schalldruckpegel des Eigenrauschens mit Bewertungskurve A.
Brummeinkopplung
Entspricht –5 dB Schalldruckpegel in einem Feld mit 1 mOe (60
Hz)
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an
Stift 2 in bezug auf Stift 3. (siehe Abbildung 4)
INTERNE SCHALTUNGEN
ABBILDUNG 4
Spannungsversorgung
Erforderliche Phantomspeisungsspannung . . . 11 bis 52 V DC,
positiv an beiden Stiften 2 und 3
Stromaufnahme. . . . . . . . . . . . . . . . . . . . . . . . . 1,0 bis 1,2 mA
Stecker
Dreipoliger Profi-Audiostecker (XLR)
Umweltbedingungen
Betrieb: –18°bis 57°C (Relative Feuchtigkeit <90 %)
Lagerung: –29°bis 74°C (Relative Feuchtigkeit <80 %)
Gehäuse
Aluminiumgehäuse mit blau-metallischer Oberfläche und Grill
aus gehärtetem Stahl mit seidenmattglänzender Nickel-Ver-
chromung
180°
90°
0°
90°
BÜHNEN-
LAUTSPRECHER
MIKROPHON TONQUELLE
LAUTSPRECHER
DER BESCHALLUNGSANLAGE
CAPACITOR
(ELECTRET)
CONDENSER)
CARTRIDGE
BLUE
GREEN
FET
IMPEDANCE
CONVERTER
LF
RESPONSE
FILTER
CLASS A
COMPOUND
AMPLIFIER
REGULATOR
REVERSE
VOLTAGE
PROTECTOR
BALANCED
TRANSFORMER
RFI
FILTER

7
Abmessungen
Siehe Abbildung 5.
GESAMTABMESSUNGEN
ABBILDUNG 5
Gewicht
Netto: 207 g
Brutto: 565 g
ZERTIFIZIERUNG
Zur CE-Kennzeichnung berechtigt. Entspricht der EU-Richtlinie
über elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt die
Prüfungs- und Leistungskriterien der europäischen Norm EN
55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustr-
iegebiete (E2).
MITGELIEFERTES ZUBEHÖR
Schwenkbarer Mikrofonstativhalter............................... A25D
Trage-/Aufbewahrungstasche ...................................... 26B21
SONDERZUBEHÖR
Phantomspeisegerät ..................................................... PS1A
Isolierungsmontagevorrichtung ....................... A55M, A55HM
Windschutz................................................................. A85WS
Kabel (7,6 m)..................................................................C25F
ERSATZTEILE
Grill.............................................................................. RK312
Kapsel .......................................................................RPM118
Ersatzverstärker-Baugruppe ..................................90KF2600
ESPAÑOL
MICROFONO DE CONDENSADOR DE
CARDIOIDE BETA 87C™
El Shure BETA 87C es un micrófono de condensador con señal
de salida de alta intensidad que proporciona a los profesionales de
las actuaciones en vivo sonido con calidad de estudio de graba-
ción. Los cantantes que emplean un sistema de monitoreo en oído
como el Sistema de monitoreo personal Shure PSM®apreciarán
la eficacia con la que el BETA 87C rechaza el sonido ambiental de
la parte posterior del micrófono.
El BETA 87C mantiene un auténtico patrón de captación de car-
dioide en toda su gama de frecuencias, lo que garantiza el máximo
aislamiento de otras fuentes sonoras y un alto valor de ganancia
antes de realimentación. Su sonido cálido y natural es el resultado
de una respuesta de alta frecuencia extraordinariamente uniforme
que comprende un leve aumento de frecuencias de presencia.
Una atenuación controlada de bajas frecuencias compensa el
efecto de proximidad y evita los sonidos "retumbantes" que fre-
cuentemente conlleva el uso de cerca del micrófono.
El BETA 87C es una magnífica elección para grabaciones pro-
fesionales en estudio, y está construido para soportar los rigores
de las actuaciones en vivo. Mantiene sus características de ren-
dimiento a niveles de presión acústica de hasta 139 dB. Además,
la cápsula va protegida por un sistema de montaje a prueba de
golpes. La rejilla de acero endurecido con filtro de chasquidos in-
corporado ofrece protección adicional.
Características:
• Respuesta de frecuencia amplia y uniforme con leve aumento de
frecuencias de presencia
• Patrón polar de captación de cardioide uniforme para lograr el
máximo aislamiento
• Coloración mínima de los tonos captados fuera del eje mayor
• Superior ganancia antes de la realimentación
• La atenuación progresiva de bajas frecuencias compensa el
efecto de proximidad
• Amplio rango dinámico (117 dB)
• Bajos niveles de distorsión
• Muy baja sensibilidad a la interferencia radioeléctrica (RFI) y al
zumbido electromagnético
• El avanzado sistema de montaje a prueba de golpes de la
cápsula absorbe los choques mecánicos y reduce el ruido de
manipulación
• El filtro de chasquidos incorporado reduce los sonidos producidos
por el viento y el aliento
• Robustez y fiabilidad Shure para años de rendimiento sin
problemas
USOS Y COLOCACION
El BETA 87C resulta ideal cuando se emplean sistemas de
monitoreo en oído como los sistemas de monitoreo personal
Shure PSM®. La calidad del tono varía en función de la proximidad
del micrófono a la fuente sonora. Recuerde que la técnica de uso
de los micrófonos es en gran parte cuestión de gusto personal: no
existe una posición de micrófono que sea la "correcta".
Reglas generales de uso de micrófonos
1. Apunte el micrófono hacia la fuente sonora deseada y alejado
de las fuentes no deseadas. Consulte la Figura 1.
2. Coloque el micrófono lo más cerca posible a la fuente sonora
deseada. Acérquese al micrófono para obtener mayor
respuesta de frecuencias bajas. Consulte la tabla arriba dada.
3. Utilice sólo un micrófono para captar una fuente sonora.
4. La distancia entre un micrófono y otro deberá ser al menos
tres veces la distancia de cada fuente a su micrófono.
5. Aleje los micrófonos lo más posible de las superficies reflecto-
ras.
6. Utilice el menor número de micrófonos que resulte práctico.
7. Instale un paravientos si se usa el micrófono a la intemperie.
8. Evite la manipulación excesiva para reducir la captación de
ruidos mecánicos y vibraciones.
9. No cubra parte alguna de la rejilla con la mano.
21 mm
(53/64 in.)
51 mm
(2 in.)
192 mm
(7–9/16 in.)
COLOCACION SUGERIDA DEL
MICROFONO CALIDAD DEL TONO
Los labios a menos de 15 cm (6 pulg)
o tocando el paravientos, en línea con
el eje de captación del micrófono.
Sonido robusto, frecuencias
bajas enfatizadas, aislamiento
máximo de otras fuentes
sonoras.
De 15 a 60 cm de la boca,. Frecuencias bajas reducidas.
>60 cm de distancia. Sonido más agudo y distante;
niveles perceptibles de sonido
ambiental.

8
COLOCACION DEL MICROFONO DE CARDIOIDE
FIGURA 1
USO
Alimentación
El BETA 87C requiere alimentación Phantom. Esta puede ser
suministrada al micrófono desde una fuente externa (tal como la
fuente Shure PS1A) o directamente desde los preamplificadores,
consolas mezcladoras o consolas con capacidad de suministro de
alimentación Phantom. Las fuentes adecuadas deberán suminis-
trar un voltaje de alimentación Phantom de 11 a 52 VCC.
Efecto de proximidad
Los micrófonos unidireccionales como el BETA 87C introducen
un aumento progresivo en las frecuencias bajas de 10 a 15 dB a
100 Hz cuando el micrófono se coloca a aprox. 6 mm (1/4 pulg) de
la fuente sonora. Este fenómeno, conocido como el efecto de
proximidad, puede usarse para crear un sonido más cálido y
fuerte. Para evitar sonidos de baja frecuencia con intensidad
explosiva al usar el micrófono de cerca, el BETA 87C tiene una
atenuación progresiva en su respuesta de bajos. Esto ofrece
mayor control sobre el sonido y ayuda al usuario a aprovechar el
efecto de proximidad.
Ruido del viento
El BETA 87C tiene un filtro incorporado que proporciona
protección excelente contra la mayor parte de los ruidos del viento
y del aliento. Cuando se trabaja en condiciones difíciles, tales
como cuando hay vientos fuertes o cuando se capta la voz de un
cantante "problemático", se puede usar el paravientos opcional de
espuma.
Impedancia
Para aumentar la capacidad de señales y reducir la distorsión
es necesario usar una impedancia de carga de por lo menos 800
ohmios. Se puede usar una carga mínima de 150 ohmios, en cuyo
caso se experimentará una reducción de la intensidad de la señal
de salida y de su nivel de limitación.
ESPECIFICACIONES
Tipo de cápsula
Condensador (electreto polarizado)
Respuesta de frecuencia
50 a 20.000 Hz (vea la Figura 2)
RESPUESTA DE FRECUENCIA TIPICA
FIGURA 2
Patrón polar
Cardioide (vea la Figura 3)
DISPERSIONES POLAR TIPICAS
FIGURA 3
Impedancia de salida
Nominal: 150 ohmios (real: 100 Ohmios ±20%)
Impedancia de carga mínima recomendada: 800 Ohmios
Sensibilidad (a 1000 Hz)
Voltaje de circuito abiert . . . . . . . . . . . . –51 dBV/Pa (2 mV)
(1 Pa = 94 dB SPL)
Nivel de limitación (a 1000 Hz)
Carga de 1000 Ohmios. . . . . . . . . . . . . .–6 dBV (0,5 V)
SPL máx. (a 1000 Hz)
139 dB (0,25% THD, carga de 1000 ohmios)
Ruido inherente (nivel de presión acústica equivalente, medido
con medidor RMS real)
22 dB típico, ponderación A
24 dB típico, ponderación según DIN 45 405
Gama dinámica
117 dB (SPL máximo a nivel de ruido con ponderación A)
Relación señal/ruido
72 dB a SPL de 94 dB (IEC 651)*
* La relación señal/ruido es la diferencia entre 94 dB SPL y el SPL equivalente del
ruido inherente con ponderación A.
Captación de zumbidos
SPL equivalente de -5 dB en un campo de 1 mOe (60 Hz)
Polaridad
Una presión positiva sobre el diafragma produce un voltaje pos-
itivo en la clavija 2 con respecto a la clavija 3 (Vea la Figura 4)
CONEXIONES INTERNAS
FIGURA 4
Alimentación
Alimentación Phantom requerida . . .11 a 52 VCC, positivo en
las clavijas 2 y 3
Consumo de corriente. . . . . . . . . . . . . . . . . . . . . . 1,0 a 1,2 mA
Conector
Conector de audio de tres clavijas profesional (tipo XLR)
Condiciones ambientales
Funcionamiento: –18°a 57°C (Humedad relativa <90%)
Almacenamiento: –29°a 74°C (Humedad relativa <80%)
Caja
Fabricada de aluminio con acabado azul metálico y rejilla de
acero endurecido con chapado en cromo niquelado satinado
180°
90°
0°
90°
MONITOR DE
ESCENARIO
ALTAVOCES
DE P.A. MICROFONO FUENTE
SONORA
CAPACITOR
(ELECTRET)
CONDENSER)
CARTRIDGE
BLUE
GREEN
FET
IMPEDANCE
CONVERTER
LF
RESPONSE
FILTER
CLASS A
COMPOUND
AMPLIFIER
REGULATOR
REVERSE
VOLTAGE
PROTECTOR
BALANCED
TRANSFORMER
RFI
FILTER

9
Dimensiones
Vea la Figura 5
DIMENSIONES TOTALES
FIGURA 5
Peso
Neto: 207 g
Embalado: 565 g
CERTIFICACIONES
Califica para llevar las marcas CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verificación y funcionamiento es-
tablecidos en la norma europea EN 55103 (1996), partes 1 y 2,
para zonas residenciales (E1) y zonas de industria ligera (E2).
ACCESORIOS SUMINISTRADOS
Adaptador giratorio........................................................ A25D
Estuche de transporte/almacenamiento....................... 26B21
ACCESORIOS OPCIONALES
Fuente de alimentación Phantom ................................. PS1A
Montaje amortiguado ...................................... A55M, A55HM
Paravientos ................................................................ A85WS
Cable de 7,6 m...............................................................C25F
REPUESTOS
Rejilla .......................................................................... RK312
Cartucho....................................................................RPM118
Amplificador de repuesto .......................................90KF2600
ITALIANO
MICROFONO CARDIOIDE A CONDENSATORE
BETA 87C™
Lo Shure BETA 87C è un microfono a condensatore, a uscita el-
evata, che offre a professionisti che usano impianti mobili un
suono di qualità comparabile a quella che si ottiene negli studi. I
cantanti che adoperano impianti di monitoraggio a cuffia, quale il
sistema di monitoraggio individuale Shure PSM®, apprezzeranno
l'efficacia con la quale il BETA 87C blocca i suoni provenienti dalla
parte posteriore del microfono.
Il BETA 87C mantiene un vero diagramma cardioide nell'intera
gamma di frequenze, assicurando il massimo isolamento da altre
sorgenti sonore e un guadagno elevato a monte della retroazione
. Il suono naturale e caldo da esso prodotto deriva dalla straordi-
naria regolarità della risposta alle alte frequenze, che include un
leggero aumento quando esiste un effetto di presenza. Un'attenu-
azione controllata alle basse frequenze compensa l'effetto di pros-
simità e previene il suono “esplosivo” conseguente spesso dall'uso
ravvicinato del microfono.
Il BETA 87C è una scelta eccellente per la registrazione profes-
sionale in studio, ma la sua costruzione robusta lo rende adatto
anche a impianti mobili. Mantiene invariate le sue caratteristiche
anche a livelli altissimi di pressione sonora, sino a 139 dB. Inoltre
la capsula è protetta mediante un comprovato sistema antivibrazi-
oni. Una griglia in acciaio temprato, con filtro antischiocco incorpo-
rato, offre protezione aggiuntiva.
Caratteristiche
• Risposta in frequenza ampia a regolare, con leggero aumento
quando esiste un effetto di presenza.
• Diagramma polare cardioide uniforme, per fornire isolamento
massimo.
• Minima colorazione dei suoni fuori asse.
• Guadagno superiore a monte della retroazione.
• Attenuazione alle basse frequenze, che compensa l'effetto di
prossimità.
• Ampia gamma dinamica (117 dB).
• Bassa distorsione.
• Suscettività molto bassa all'interferenza a radiofrequenza e al
ronzio elettromagnetico.
• Modernissimo sistema antivibrazioni di protezione della capsula;
smorza gli urti e riduce il rumore derivante dal maneggio del
microfono.
• Filtro antischiocco incorporato, che riduce i rumori del vento e del-
la respirazione.
• La robustezza e l'affidabilità Shure garantiscono anni e anni di
funzionamento senza problemi.
APPLICAZIONE E COLLOCAZIONE
Il BETA 87C è ideale per quelle applicazioni in cui si usa un
sistema di monitoraggio a cuffia, quale il sistema di monitoraggio
individuale Shure PSM®. La qualità dei suoni dipende dalla distan-
za tra il microfono e la sorgente sonora. Tenete presente che non
esiste un metodo “giusto” per disporre microfoni; la loro posizione
dipende soprattutto dalle preferenze personali.
Regole generali per l'uso del microfono
1. Rivolgete il microfono verso la sorgente sonora desiderata e
lontano dalle sorgenti indesiderate. Osservate la figura 1.
2. Mantenete il microfono alla distanza adatta dalla sorgente
sonora desiderata. Per ottenere un aumento della risposta alle
basse frequenze, tenete il microfono vicino alla sorgente
sonora. Esaminate la tabella precedente.
3. Adoperate un solo microfono per ciascuna sorgente sonora.
4. Mantenete la distanza tra i microfoni uguale ad almeno tre
volte quella fra ciascuna sorgente e il relativo microfono.
5. Tenete i microfoni quanto più lontano possibile da superfici
riflettenti.
6. Usate il minimo numero di microfoni possibile.
7. Se usate il microfono all'aperto, usate un antivento.
8. Cercate di spostare il microfono quanto meno possibile, per
ridurre al minimo la ricezione di vibrazioni e rumore
meccanico.
9. Non coprite nessuna parte della griglia con la mano.
21 mm
(53/64 in.)
51 mm
(2 in.)
192 mm
(7–9/16 in.)
POSIZIONE SUGGERITA PER IL
MICROFONO QUALITÀ DEL SUONO
Con la bocca a meno di 15 cm di
distanza oppure a contatto
dell'antivento, in asse con il
microfono.
Suono robusto, enfasi dei toni
bassi, massimo isolamento
dalle altre sorgenti.
A una distanza compresa tra 15 e 60
cm dalla bocca. Toni bassi ridotti.
A una distanza >60 cm. Suono meno percettibile,
distante; livelli notevoli di suono
dell'ambiente.

10
COLLOCAZIONE SUGGERITA DEGLI ALTOPARLANTI
FIGURA 1
FUNZIONAMENTO
Alimentazione
Il BETA 87C richiede alimentazione phantom, applicabile medi-
ante un alimentatore esterno (quale lo Shure modello PS1A) o
direttamente tramite preamplificatori, mixer o consolle che incor-
porino alimentazione phantom. Un impianto adatto deve fornire
una tensione phantom compresa tra 11 e 52 V c.c.
Effetto di prossimità
I microfoni unidirezionali, come il BETA 87C, amplificano pro-
gressivamente le frequenze basse di un valore compreso tra 10 e
15 dB a 100 Hz quando il microfono è a una distanza di circa 6 mm
(1/4 in) dalla sorgente sonora. Si può sfruttare questo fenomeno,
noto come effetto di prossimità, per creare un suono più caldo e
potente. Per prevenire suoni esplosivi a bassa frequenza quando
il microfono è molto vicino alla sorgente sonora, la risposta del
BETA 87C alle basse frequenze presenta un'attenuazione gradu-
ale. Si ottiene così un controllo migliore e si sfrutta più facilmente
l'effetto di prossimità.
Rumore del vento
Il BETA 87C è dotato di un filtro antischiocco e antivento inte-
grale che offre un'eccellente protezione contro la maggior parte dei
rumori dovuti al vento e alla respirazione. In condizioni avverse,
per esempio quando il vento è forte o il microfono è molto vicino a
un cantante “che dà problemi”, si può adoperare l'antivento opzio-
nale in schiuma poliuretanica.
Impedenza
Per ottenere gamma dinamica massima e distorsione minima,
usate un'impedenza di carico uguale o maggiore di 800 ohm. Il car-
ico può essere inferiore, fino a 150 ohm, ma ne risulterà una riduz-
ione dell'intensità del segnale e del livello di clipping in uscita.
DATI TECNICI
Tipo di capsula
A condensatore (polarizzazione a elettrete)
Risposta in frequenza
Da 50 a 20.000 Hz (vedi Figura 2)
RISPOSTA IN FREQUENZA TIPICA
FIGURA 2
Diagramma polare
A cardioide (vedi Figura 3)
DIAGRAMMI POLARI TIPICI
FIGURA 3
Impedenza di uscita
Valore nominale: 150 ohm (100 ohm effettivi ±20%)
Impedenza di carico minima raccomandata: 800 Ohm
Sensibilità (a 1000 Hz)
Tensione a circuito aperto. . . . . . . . . . . –51 dBV/Pa (2 mV)
(1 Pa = 94 dB SPL)
Livello di limitazione (clipping)(a 1000 Hz)
Carico di 1000 Ohm . . . . . . . . . . . . . . . –6 dBV (0,5 V)
Livello di pressione sonora (SPL) massimo (a 1000 Hz)
139 dB (distorsione armonica totale: 0,25%, carico uguale a
1000 Ohm)
Rumore generato internamente (livello di pressione sonora
equivalente; misurato con un voltmetro a vero valore efficace)
22 dB (valore tipico), filtro di ponderazione A
24 dB (valore tipico), filtro di ponderazione a norma DIN 45.405
Gamma dinamica
117 dB (SPL max. rispetto al livello di rumore misurato con filtro
di ponderazione A)
Rapporto segnale/rumore
72 dB a 94 dB di SPL (IEC 651)*
*Il rapporto segnale/rumore è la differenza tra un SPL di 94 dB e l'SPL equivalente
del rumore generato internamente e misurato con filtro di ponderazione A.
Ricezione del ronzio
–5 dB di SPL equivalente in un campo di intensità pari a 1 mOe
(60 Hz)
Polarità
Una pressione sonora positiva sul diaframma produce una
tensione positiva sul piedino 2 rispetto al piedino 3.
COLLEGAMENTI INTERNI
FIGURA 4
Alimentazione
Phantom . . . . . . . . Tra 11 e 52 V c.c., positiva, ai piedini 2 e 3
Corrente assorbita. . . . . . . . . . . . . . . . . . . . . .Tra 1,0 e 1,2 mA
Connettore
Tipo audio, professionale, a tre piedini (XLR)
Specifiche ambientali
Acceso: tra –18°e 57°C (umidità relativa <90%)
Spento: tra–29°e 74°C (umidità relativa <80%)
180°
90°
0°
90°
MONITOR DI
CONTROLLO
ALTOPARLANTI
PER IL PUBLICO
MICROFONO SORGENTI
SONORA
CAPACITOR
(ELECTRET)
CONDENSER)
CARTRIDGE
BLUE
GREEN
FET
IMPEDANCE
CONVERTER
LF
RESPONSE
FILTER
CLASS A
COMPOUND
AMPLIFIER
REGULATOR
REVERSE
VOLTAGE
PROTECTOR
BALANCED
TRANSFORMER
RFI
FILTER

11
Involucro
In alluminio, con finitura metallica blu e griglia di acciaio tempra-
to cromata-satinata-nichelata
Dimensioni
Vedi figura 5
DIMENSIONI TOTALI
FIGURA 5
Peso netto
Netto: 207 grammi
Imballatatto: 565 grammi
CERTIFICAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva eu-
ropea sulla compatibilità elettromagnetica 89/336/CEE. Conforme
ai criteri sulle prestazioni e alle prove pertinenti specificati nella
norma europea EN 55103 (1996) parti 1 e 2, per ambienti residen-
ziali (E1) e industriali leggeri (E2).
ACCESSORI IN DOTAZIONE
Sostegno girevole ......................................................... A25D
Custodia (adatta anche per il trasporto)....................... 26B21
ACCESSORI IN OPZIONE
Alimentatore phantom ................................................... PS1A
Supporto antivibrazioni ................................... A55M, A55HM
Antivento .................................................................... A85WS
Cavo da 7,6 m................................................................C25F
PARTI DI RICAMBIO
Griglia.......................................................................... RK312
Cartucci.....................................................................RPM118
Gruppo amplificatore di ricambio ...........................90KF2600
21 mm
(53/64 in.)
51 mm
(2 in.)
192 mm
(7–9/16 in.)

12
SHURE Incorporated http://www.shure.com
United States, Canada, Latin America, Caribbean:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Phone: [phone] U.S. Fax: [phone] Intl Fax: [phone]
Europe, Middle East, Africa:
Shure Europe GmbH, Phone: [phone] Fax: [phone]
Asia, Pacific:
Shure Asia Limited, Phone: [phone] Fax: [phone]
