PG SERIES MICROPHONES
Welcome to the club.
Your new PG microphone is part of a complete vocal, instrument and drum
microphone family. It’s real gear for serious play. So you can amplify your
message. Capture the imagination of your audience. And make a connec-
tion with your sound. Just as artists, visionaries and social leaders across
generations and around the world have done with Shure products for more
than 75 years.
Kick Drum Microphone
Uniform cardioid pick-up pattern for maximum gain before
feedback and excellent rejection of off-axis sound.
Dynamic cartridge—simple, rugged diaphragm and coil
construction. Handles extreme volume levels without
distortion.
Smooth, tailored, extended response. Tuned to accentuate
specific types of instruments.

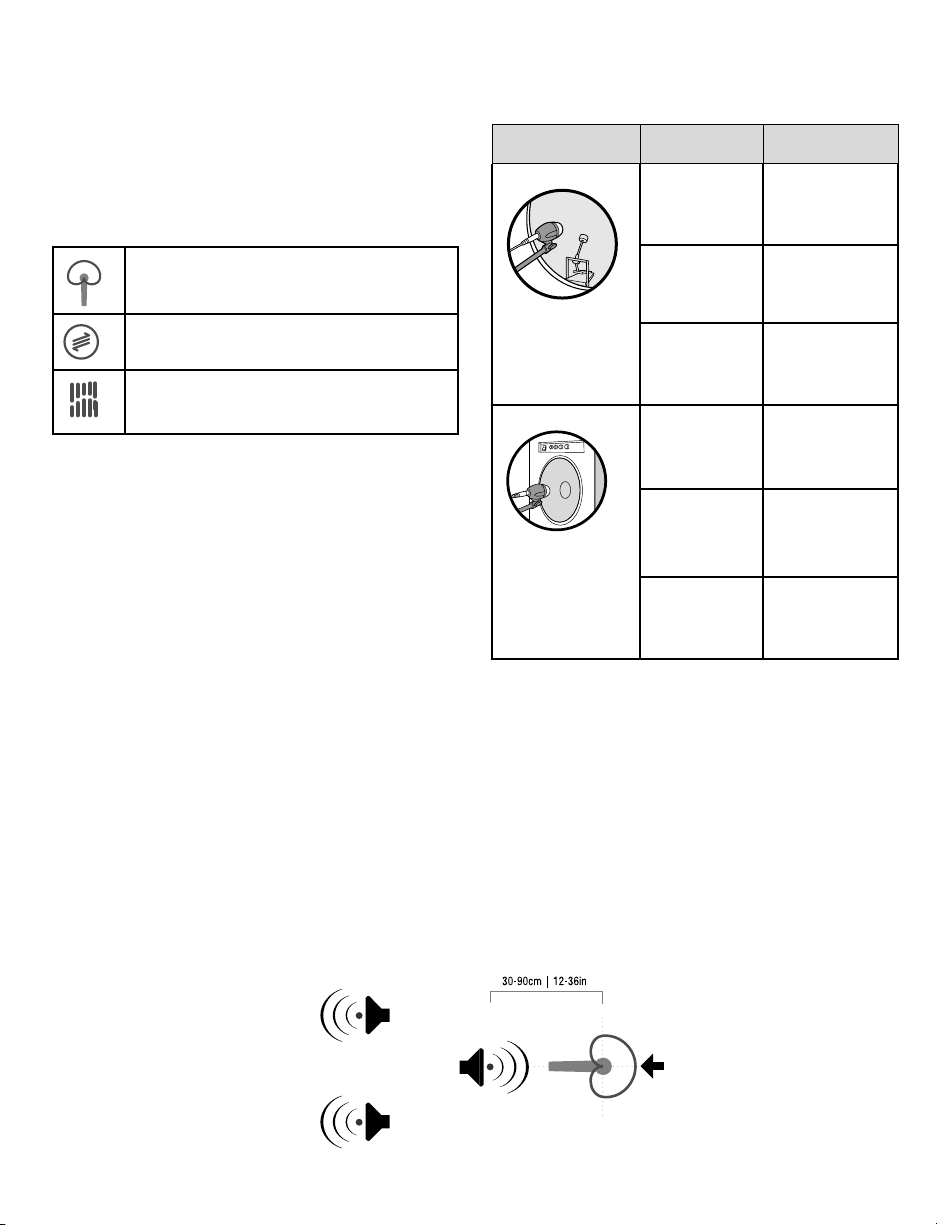

Usage Desired Response Setup
Kick Drum Sharp Attack Maximum
bass sound, highest
sound pressure level.
5–7.5 cm (2–3 in.)
away from beater
head (inside drum,
slightly off-center
from beater.
Medium Attack Balanced
sound.
20–30 cm (8–12
in.) away from
beater head (inside
drum), directly in
front of beater.
Soft attack Balanced,
resonant sound.
5–7.5 cm (2–3 in.)
away from outside
head, directly in
front of beater
(double head kick
drum only).
Bass Guitar Amplifier Sharp attack
Emphasized bass.
2.5 cm (1 in.) from
speaker, directly in
front of the center
of speaker cone.
Sharp attack Higher fre-
quency sound.
2.5 cm (1 in.) from
speaker, at edge of
speaker cone.
Medium attack Full, bal-
anced sound.
10–15 cm (4–6 in.)
from speaker, di-
rectly in front of the
center of speaker
cone.
Microphone Tips
The following suggestions will help you get the best sounding results
from your PG microphones:
For accurate sound reproduction, use one microphone per sound
source.
To avoid feedback and unwanted room noise, aim the microphone
directly toward the sound source and away from reflective sources
and loudspeakers.
For extra bass response and less room noise, work close to the
microphone.
To minimize the pickup of unwanted handling noise, avoid
excessive handling of vocal microphones.
While connecting or disconnecting the microphone, keep the
microphone switch in the “OFF” position.
Hold vocal microphones by their handles and avoid covering the
grille with your hand.
Microphone Care
PG microphones are built tough to excel in performance conditions, just like
legendary Shure SM and Beta microphones. The following tips will help you
get the longest life from your PG microphones:
Avoid dropping the microphone.
Keep the microphone grille securely screwed down to the handle.
Keep the microphone dry and avoid exposure to extreme temperatures
and humidity.
Clean the microphone and cable with a dry cloth when necessary.
Feedback
Feedback is the ringing or howling sound caused by amplified sound from the
loudspeakers entering the microphone and being re-amplified. Use the follow-
ing steps to minimize the possibility of feedback.
Position the front of the microphone as close as possible to the sound
source you’re trying to mic.
Keep the microphone as far away as possible from loudspeakers.
Loudspeakers
Stage Monitor
Sound Source
PG52®

4

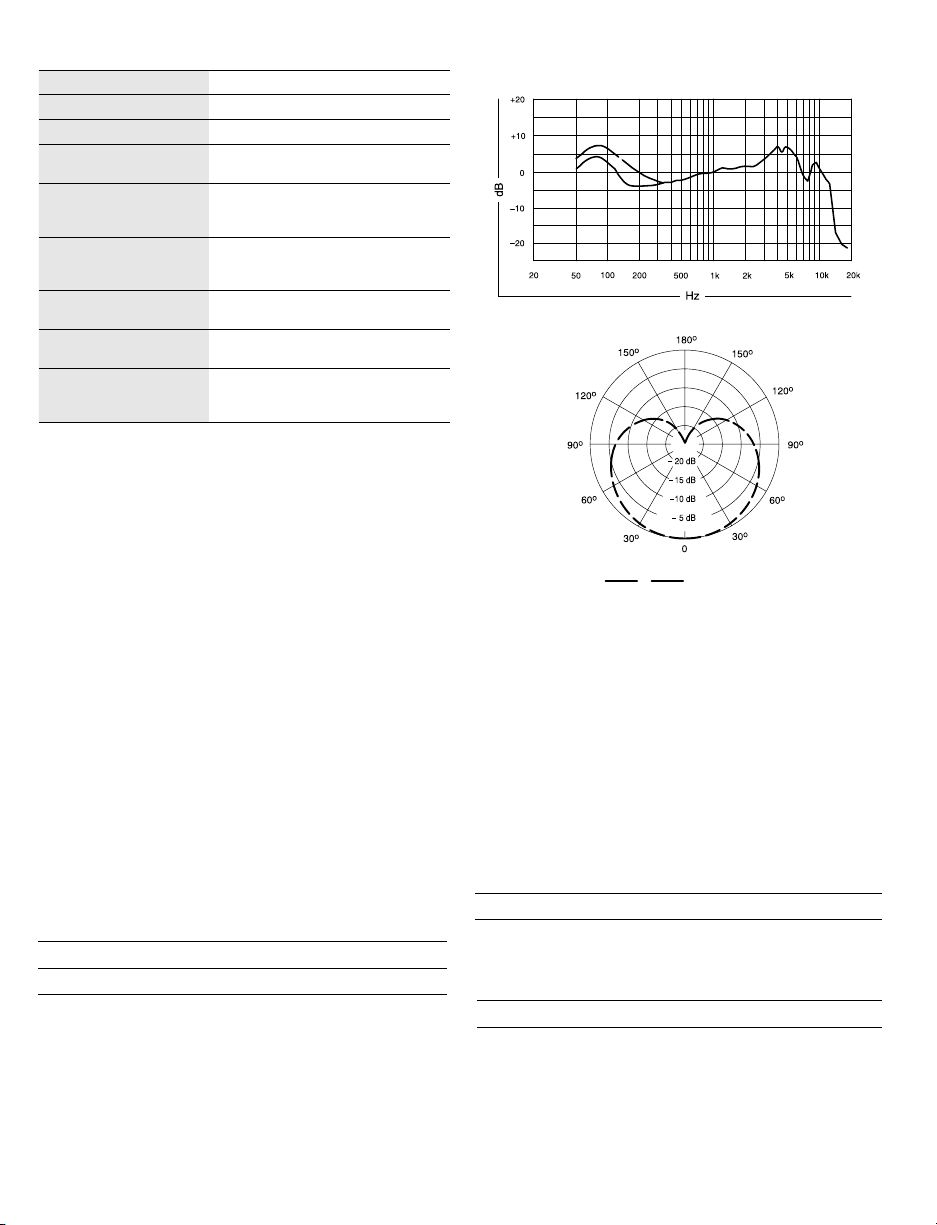

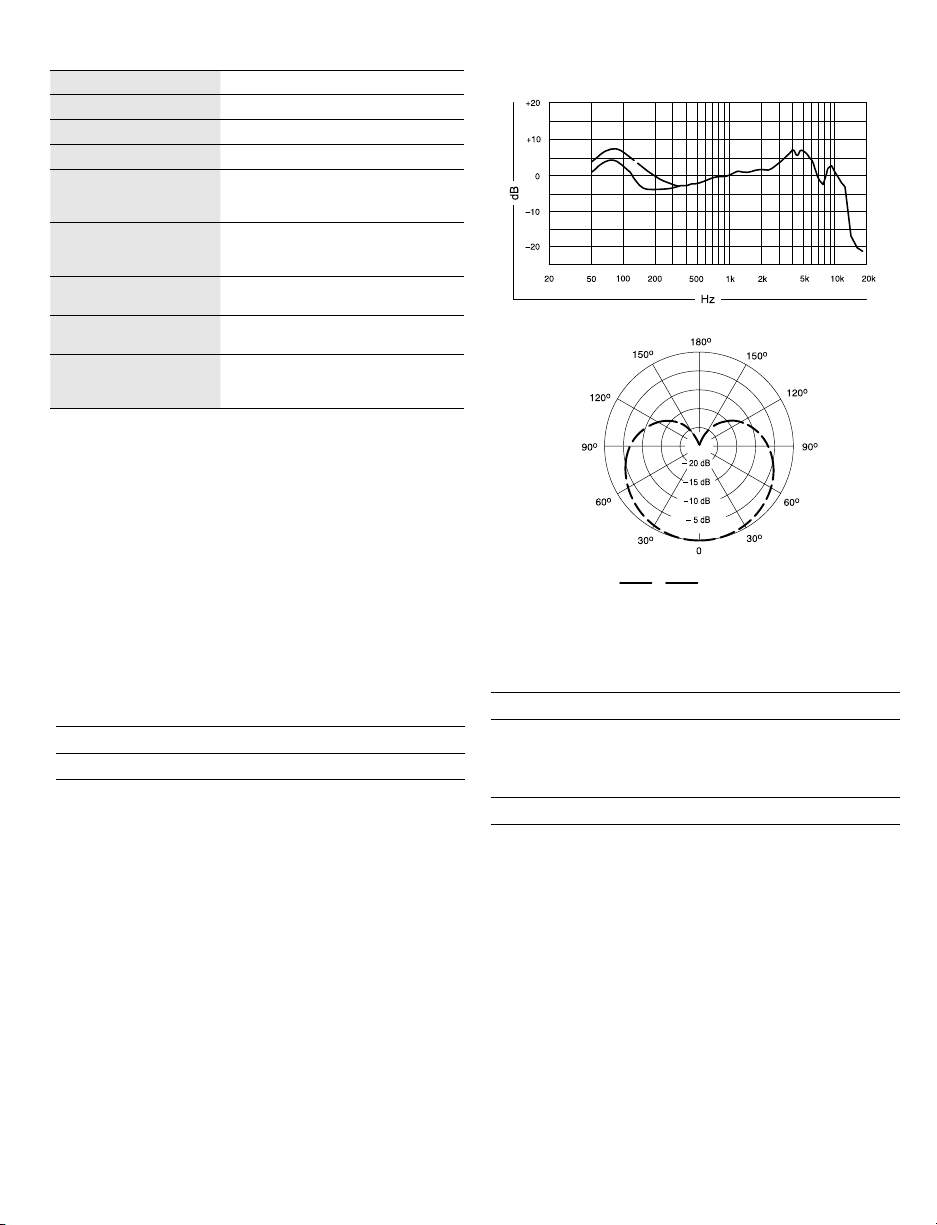

Type Dynamic (moving coil)
Frequency Response 30 to 13,000 Hz
Polar Pattern Cardioid
Output Impedance EIAratedat150(300actual)
Sensitivity
(at 1 kHz, open circuit
voltage)
55dBV/Pa(1.8mV)
1 Pascal=94 dB SPL
Polarity Positive pressure on diaphragm produces
positive voltage on pin 2 with respect
to pin 3
Weight Net: (1.05 lb)
470 g
Connector Three-pin professional audio (XLR), male
Environmental Conditions Operating Temperature: 29°to57°C
(20°to135°F)
Relative Humidity: 0 to 95%
SPECIFICATIONS
CERTIFICATION
EligibletobearCEMarking.ConformstoEuropeanEMCDirective2004/108/
EC. Meets Harmonized Standards EN55103-1:1996 and EN55103-2:1996,
for residential (E1) and light industrial (E2) environments.
The Declaration of Conformity can be obtained from:
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
Furnished Accessories
4.6 m (15 ft.) Cable (XLR-XLR) (PG52-XLR) 95D2153
5/8to3/8ThreadAdapter 31A1856
Storage Bag 95A2324
Optional Accessories
7.6 m (25 ft.) Cable (XLR-XLR) C25J
5/8-27HorizontalDrumMount A50D
Replacement Parts
Cartridge Assembly RPM154
Screen and Grille Assembly 95D2203C
1000 Hz
60 cm (2ft.)
10 cm (4 in.)
ACCESSORIES AND PARTS

5
MICROPHONES PG
Bienvenue au club
VotrenouveaumicroPGfaitpartiedunegammecomplètedemicrophones
pour la voix, la guitare et la batterie. Ce matériel sérieux destiné au profes-
sionnel vous permettra d’amplifier votre message, de capturer l’imagination
de l’audience et d’établir la bonne connexion avec le son, tout comme les
artistes, visionnaires et leaders de plusieurs générations à travers le monde
qui ont su profiter des produits Shure depuis plus de 80 ans.
Microphone pour grosse caisse
Configuration cardioïde de captage uniforme pour un gain
maximum avant Larsen et un excellent rejet des sons hors
axe.
Capsuledynamique-Diaphragme/bobinesimpleetrobuste.
Gèredesniveauxsonoresextrêmessansdistorsion.
Réponserégulière,ajustéeetétendue,destinéeàmettreen
valeur certains types d’instruments.

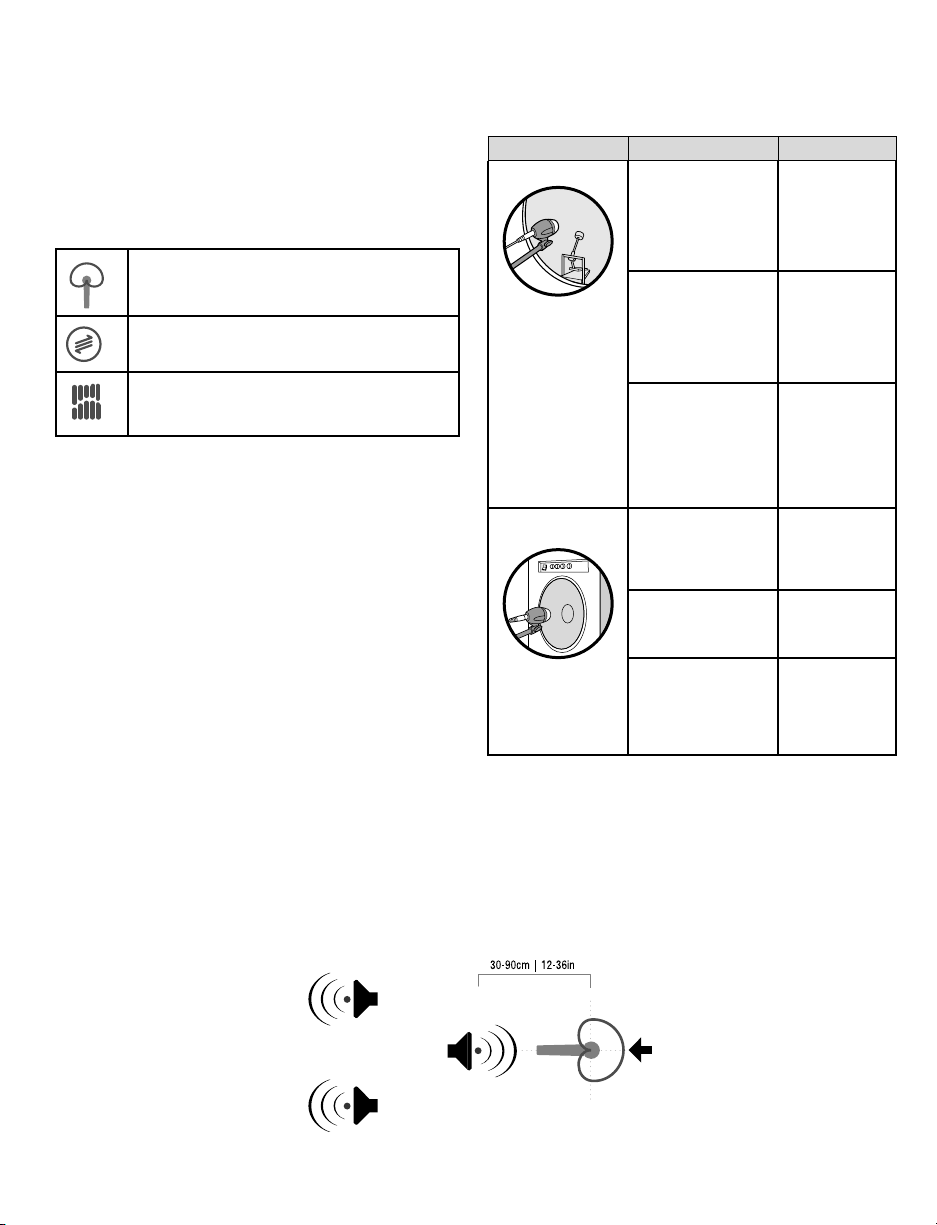

Applications Réponse désirée Configuration
Grosse caisse Attaque franche Basses
maximales, pression
acoustique maximum.
5-7,5cm/2-3
po de la peau
de frappe (à
lintérieur),légère-
ment désaxé par
rapport au maillet.
Attaque moyenne Son
équilibré.
20-30cm/8-12
po de la peau
de frappe (à
l’intérieur), directe-
ment dans l’axe du
maillet.
Attaque douce Son
équilibré, résonnant.
5-7,5cm/2-3
po de la peau de
résonance, directe-
ment dans l’axe
du maillet (pour fût
double peau).
Amplificateur de
guitare basse
Attaque franche
Accentuation des
graves.
2,5cm/1podu
haut-parleur, di-
rectement en face
du centre du cône.
Attaque franche Son
plus aigu.
2,5cm/1podu
haut-parleur en
bordure du cône.
Attaque moyenne Son
plein et équilibré.
10-15cm/4-6po
du haut-parleur,
directement en
face du centre du
cône.
Conseils
Les suggestions suivantes permettront de tirer le meilleur parti des micro-
phones PG :
Pour obtenir une reproduction précise du son, utiliser un micro pour
chaque source sonore.
Pour éviter l’effet Larsen et les bruits de fond indésirables, orienter le
micro directement vers la source sonore et hors de champ des sources
réverbérantes et des haut-parleurs. (pour plus de détails, voir « Effet
Larsen »).
Pourobtenirunerestitutioncomplètedesgravesetpourminimiserles
sonsparasites,seplacerprèsdumicro.
Pour minimiser les bruits de mains indésirables, éviter la manipulation
excessive des micros vocaux.
Lors du branchement ou débranchement du micro, s’assurer que
linterrupteurestenpositionarrêt.
Tenir le microphone vocal par le corps en évitant de couvrir la grille avec
la main.
Entretien du micro
Les microphones PG sont de construction robuste pour exceller en toute
circonstance,toutcommelesmodèleslégendairesSMetBêtadeShure.
Les suggestions suivantes vous aideront à prolonger la durée de vie de vos
micros :
Éviter de laisser tomber le microphone.
S’assurer que la grille du micro est bien fixée au corps.
Garderlemicroausecetéviterdelexposeràdesconditionsextrêmesde
température ou d’humidité.
Nettoyer le micro et le câble à l’aide d’un chiffon sec, si nécessaire.
Effet Larsen
L’effet Larsen est un bourdonnement ou sifflement résultant de l’amplification
du son provenant des haut-parleurs et capté par le micro puis réamplifié.
Pour éviter l’effet Larsen :
Positionnerlemicroleplusprèspossibledelasourcesonoreàcapter.
Conserver le microphone aussi loin que possible des haut-parleurs.
Haut-parleurs
Retourdescène
Source sonore
PG52®

6
Type Dynamique (bobine mobile)
Réponse en fréquence 30 à 13.000 Hz
Courbe de directivité Cardioïde
Impédance de sortie NominaleEIAà150(300réelle)
Sensibilité
(à 1 kHz, tension en circuit
ouvert)
55dBV/Pa(1,8mV)
1 Pascal=94 dB NPA
Polarité Une pression acoustique positive sur le
diaphragme produit une tension positive
sur la broche 2 par rapport à la broche 3.
Poids Net:
470 g
Connecteur Audio professionnel à trois broches (XLR),
mâle
Environnement Température de fonctionnement: 29°
à57°C
Humidité relative: 0 à 95%
Caractéristiques
HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive européenne CEM
2004/108/CE.ConformeauxnormesharmoniséesEN55103-1:1996et
EN55103-2:1996 pour les environnements résidentiels (E1) et d’industrie
légère(E2).
Ladéclarationdeconformitépeutêtreobtenuedeladressesuivante:
Représentant agréé européen :
Shure Europe GmbH
SiègeEurope,Moyen-OrientetAfrique
Homologation EMEA
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
Accessoires fournis
Câble de 4.6 m (15 pi) (XLR-XLR) (PG52-XLR) 95D2153
Adaptateurdefiletage5/8à3/8 31A1856
Sac de rangement 95A2324
Accessoires en option
1000 Hz
60 cm (2ft.)
10 cm (4 in.)
ACCESSOIRES ET PIÈCES Câble de 7.6 m (25 pi), (XLR-XLR) C25J
Supportpourbatteriehorizontal5/8-27 A50D
Pièces de rechange
Capsule RPM154
Écran et grille 95D2203C

7
PG-MIKROFONE
Willkommen im Club!
Ihr neues PG-Mikrofon ist Bestandteil einer vollständigen Mikrofonfamilie
für Gesang, Musikinstrumente und Schlagzeug. Es ist eine leistungsfähige
Ausrüstung für hochkarätige Anwendungen. Damit können Sie Ihre Botschaft
verstärken.DieVorstellungskraftIhresPublikumswecken.Undeine
VerbindungzuIhremSoundherstellen.Genauso,wieesKünstler,Vordenker
und gesellschaftliche Führungspersönlichkeiten über Generationen und in der
ganzen Welt seit mehr als 75 Jahren mit Produkten von Shure getan haben.
Bass Drum Mikrofon
Gleichförmige Nierenrichtcharakteristik bietet maxi-
male Rückkopplungssicherheit und ausgezeichnete
Unterdrückung außeraxialer Schallquellen.
Dynamische Kapselausführung - Einfache, robuste
Membran/Spule.KannextremeLautstärkepegelohne
Verzerrunghandhaben.
Ausgeglichener, speziell angepasster, erweiter-
ter Frequenzgang. Zur Hervorhebung von bestimmten
Instrumentenarten eingestellt.

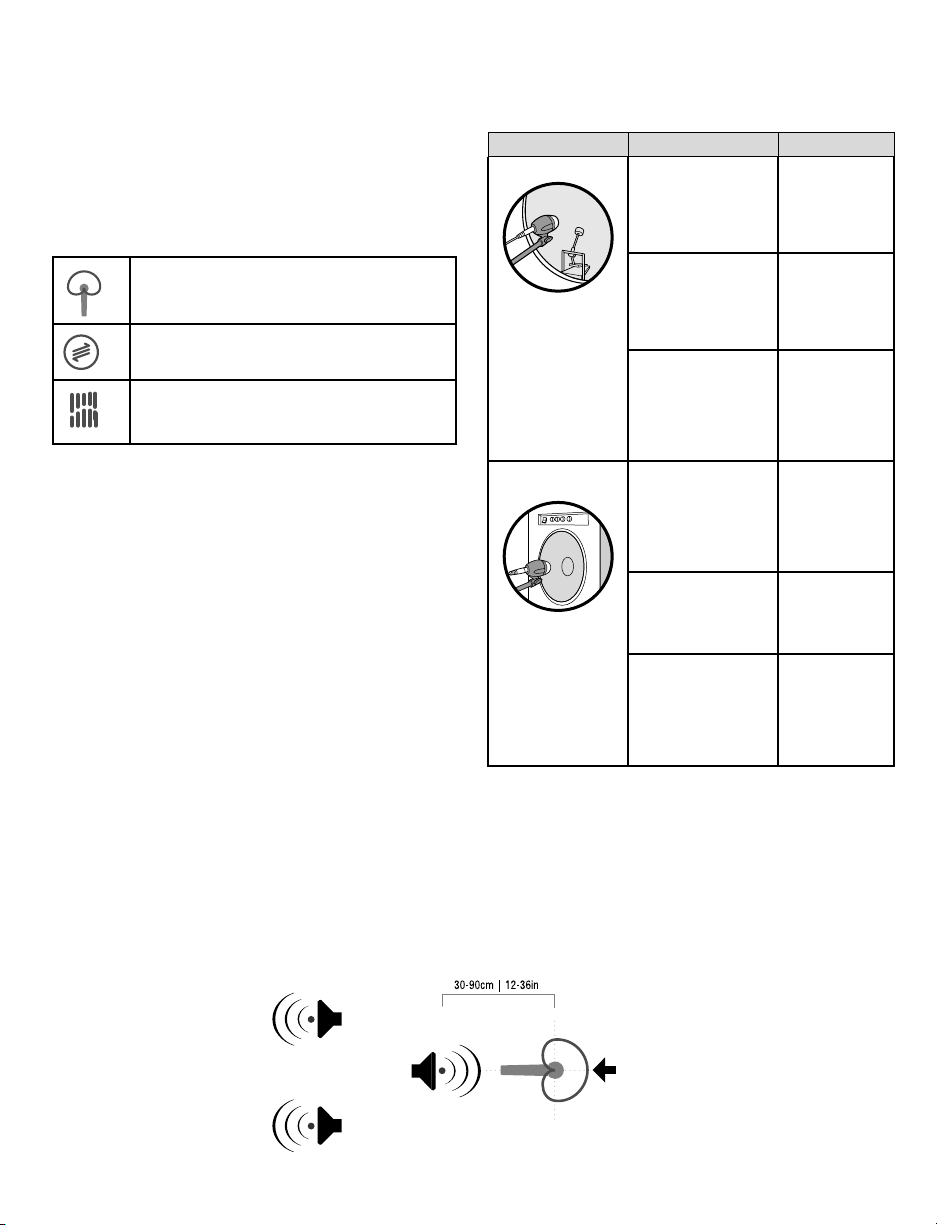

Verwendung Gewünschter
Frequenzgang Einrichtung
Bassdrum Scharfer
Toneinsatz; maxi-
maler Bassklang,
höchster
Schalldruckpegel.
5 bis 7,5 cm Abstand
vom Klöpfelkopf (in
Drum), etwas außer-
mittig vom Klöpfel.
Mittelstarker
Toneinsatz, aus-
geglichener Klang.
20 bis 30 cm Abstand
vom Klöpfelkopf (in
Drum), direkt vor
Klöpfel.
Weicher
Toneinsatz;
ausgeglichener,
klangvoller Ton.
5 bis 7,5 cm Abstand
vom Außenfell, direkt
vor Klöpfel (nur bei
Doppelfell-Bassdrum).
Bassgitarrenverstärker Stärkster
Toneinsatz, her-
vorgehobener
Bass.
2,5 cm Abstand
vom Lautsprecher,
direkt vor Mitte des
autsprechertrichters.
Stärkster
Toneinsatz,
Klang mit höherer
Frequenz.
2,5 cm Abstand
vom Lautsprecher,
zur Kante des
Lautsprechertrichters.
Mittelstarker
Toneinsatz, voller,
ausgeglichener
Klang.
10 bis 15 cm Abstand
vom Lautsprecher,
direkt vor Mitte des
Lautsprechertrichters.
Tipps zum Mikrofon
DiefolgendenVorschlägesollendazubeitragen,diebestenTonergebnisse
von den PG-Mikrofonen zu erhalten:
Für genaue Tonreproduktion sollte ein Mikrofon pro Schallquelle
verwendet werden.
ZurVermeidungvonRückkopplungundunerwünschten
Nebengeräuschen das Mikrofon direkt auf die Schallquelle und weg von
Reflexionsquellen und Lautsprechern richten. (Für Einzelheiten siehe
„Rückkopplung“.)
Um zusätzliche Bassanhebung und weniger Nebengeräusche zu erhalten,
im Nahbereich des Mikrofons arbeiten.
Um die Aufnahme von unerwünschten Geräuschen bei der Handhabung
minimal zu halten, Gesangsmikrofone möglichst ruhig in der Hand halten.
Den Mikrofonschalter beim Anschließen und Abnehmen des Mikrofons in
der Stellung „AUS“ lassen.
Gesangsmikrofone an den Griffen halten und den Grill möglichst nicht mit
der Hand verdecken.
Mikrofonpflege
Rückkopplung
Rückkopplung ist der Heulton, der entsteht, wenn verstärkter Klang von den
Lautsprechern vom Mikrofon aufgenommen und erneut verstärkt wird. Die
Möglichkeit von Rückkopplung folgendermaßen minimieren.
DasVorderendedesMikrofonsmöglichstnaheanderSchallquelle
platzieren, die vom Mikrofon aufgenommen werden soll.
Das Mikrofon möglichst weit von Lautsprechern entfernt halten.
Lautsprecher
Bühnenmonitor
Schallquelle
PG52®
PG-Mikrofone werden zur Erbringung überragender Leistungen bei
Vorführungenkonstruiert,wiedielegendärenSM-undBeta-Mikrofone
von Shure. Die folgenden Hinweise sollen dazu beitragen, eine optimale
Nutzungsdauer von den PG-Mikrofonen zu erhalten:
Fallenlassen des Mikrofons vermeiden.
Den Mikrofongrill fest auf dem Griff aufgeschraubt lassen.
Das Mikrofon trocken halten und keinen extremen Temperaturen oder
extremer Luftfeuchtigkeit aussetzen.
Erforderlichenfalls das Mikrofon und Kabel mit einem weichen, trockenen
Tuch reinigen.

8
Typ Dynamisch (Tauchspule)
Übertragungsbereich 30 bis 13.000 Hz
Richtcharakteristik Niere
Ausgangsimpedanz EIA-Zulassungbei150(300Istwert)
Empfindlichkeit
(bei 1 kHz,
Leerlaufspannung)
55dBV/Pa
1 Pascal=94 dB Schalldruckpegel
Polarität Positiver Druck an der Membran erzeugt
positive Spannung an Pin 2 in Bezug
auf Pin 3.
Gewicht Netto:
470 g
Stecker Dreipoliger (XLR) Profi-Audiostecker
Temperaturbereich Betriebstemperatur: 29°bis57°C
Umweltbedingungen Relative Feuchtigkeit: 0 bis 95%
TECHNISCHE DATEN
ZERTIFIZIERUNG
Zur CE-Kennzeichnung berechtigt. Entspricht der europäischen Richtlinie
zurelektromagnetischenVerträglichkeit2004/108/EG.Entsprichtden
Anforderungen der harmonisierten Normen EN55103-1:1996 und EN55103-
2:1996 für Wohngebiete (E1) und Leichtindustriegebiete (E2).
Die Konformitätserklärung ist über die unten stehende Adresse erhältlich:
BevollmächtigterVertreterinEuropa:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Abteilung: EMEA-Zulassung
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Tel: [phone]
Fax: [phone]
Email: [email protected]
Mitgeliefertes Zubehör
1000 Hz
60 cm (2ft.)
10 cm (4 in.)
ZUBEHÖRTEILE
4,6 m Kabel (XLR-XLR) (PG52-XLR) 95D2153
5/8Zollauf3/8ZollGewindeadapter 31A1856
Aufbewahrungstasche 95A2324
Sonderzubehör Kabel (XLR-XLR), 7,6 m (25 ft.) C25J
Klemme für Schlagzeugmikrofone A50D
Ersatzteile
Kapsel-Baugruppe RPM154
Korb mit Windschutz 95D2203C

9
MICROFONOS PG
Bienvenido al club
Su nuevo micrófono PG es parte de una familia completa de micrófonos para
voz, instrumentos y tambores. Es equipamiento de primera línea que brinda
los mejores resultados. Para que pueda amplificar su mensaje. Cautive la
imaginación de su audiencia. Y establezca una conexión con su sonido. Tal
como han hecho artistas, visionarios y líderes sociales durante generaciones
y en todo el mundo con los productos Shure por más de 80 años.
Micrófono para tambor bombo
Patrón de captación uniforme de cardioide para una ganan-
cia máxima antes de la realimentación y un rechazo supe-
rior de fuentes sonoras fuera de su eje.
Construccióndecápsuladinámica-Diafragma/bobina
sencillo y resistente. Admite niveles extremos de volumen
sin distorsión.
Respuesta consistente, adaptada y extendida. Sintonizado
para resaltar ciertos tipos específicos de instrumentos.
Uso Respuesta deseada Preparación
Tambor bombo Respuesta rápida, fre-
cuencias bajas máximas,
máxima intensidad de
sonido.
A 5-7,5 cm (2-3
pulgadas) de la
maza (dentro del
tambor) y ligera-
mente descentrado
respecto a la maza.
Respuesta media,
sonido equilibrado.
A 20-30 cm (8-12
pulgadas) de la
maza (dentro del
tambor), directa-
mente delante de
la maza.
Respuesta más suave,
sonido más equilibrado y
resonante.
A 5-7,5 cm (2-3
pulgadas) de la
membrana exte-
rior, directamente
delante de la maza
(solamente en
bombos con dos
mazas).
Amplificador de
guitarra y bajo
Respuesta más fuerte;
frecuencias bajas
enfatizadas.
A2,5cm/1pul-
gada del altavoz,
directamente frente
al centro del cono
del altavoz.
Respuesta rápida;
sonido con más frecuen-
cias altas.
A2,5cm/1pul-
gada del altavoz,
sobre el borde del
cono del altavoz.
Respuesta media; soni-
do equilibrado y lleno.
A10-15cm/4-6
pulgada del al-
tavoz, directamente
frente al centro del
cono del altavoz.
Sugerencias para el uso del micrófono:
Las siguientes sugerencias le ayudarán a obtener los mejores resultados
sonoros de sus micrófonos PG:
Para una reproducción precisa del sonido, utilice sólo un micrófono por
fuente sonora.
Para evitar la realimentación y el sonido ambiente no deseado,
dirija el micrófono directamente hacia la fuente sonora y lejos de las
fuentes reflectivas y los altavoces. (para conocer los detalles, consulte
“Realimentación”)
Si se desea obtener mayor respuesta de frecuencias bajas y menor ruido
del entorno, acérquese al micrófono.
Para minimizar la captación del ruido de manipulación no deseado, evite
la manipulación excesiva de los micrófonos de voces.
Al conectar o desconectar el micrófono, mantenga el interruptor del
micrófono en la posición “APAGADO”.
Sostenga los micrófonos para voces por sus empuñaduras y evite cubrir
la rejilla con la mano.
Cuidado del micrófono
La construcción de los micrófonos PG es resistente para poder ofrecer un
rendimiento sobresaliente en las presentaciones, al igual que los legendarios
micrófonos Shure SM y Beta. Las siguientes sugerencias le ayudarán a pro-
longar la vida útil de sus micrófonos PG:
Evite dejar caer el micrófono.
Mantenga la rejilla del micrófono bien atornillada en la empuñadura del
mismo.
Mantenga el micrófono seco y evite exponer el aparato a niveles
extremos de temperatura y humedad.
De ser necesario, limpie el micrófono y el cable con un trapo suave.
Realimentación
Realimentación es el sonido de zumbido ocasionado por el sonido amplifica-
do de los altavoces que ingresa al micrófono y se vuelve a amplificar. Utilice
los siguientes pasos para minimizar la posibilidad de realimentación.
Coloque la parte delantera del micrófono tan cerca como sea posible de
la fuente sonora que intenta amplificar.
Mantenga el micrófono tan alejado como sea posible de los altavoces.
Altavoces
Monitor de escenario
Fuente sonora
PG52®

10
Tipo Dinámico (bobina móvil)
Respuesta de frecuencia 30 a 13.000 Hz
Patrón polar Cardioide
Impedancia de salida clasificadoporEIAa150(300real)
Sensibilidad
(a 1 kHz, voltaje en circuito
abierto)
55dBV/Pa(1,8mV)
1 Pascal=94 dB SPL
Polaridad Una presión positiva en el diafragma del
micrófono produce un voltaje positivo en
la clavija 2 con respecto a la clavija 3
Peso Neto: (1,05 lb)
470 g
Conector Conector de audio de tres clavijas profe-
sional (tipo XLR), macho
Condiciones ambientales Temperatura de funcionamiento: 29°a
57°C(20°a135°F)
Humedad relativa: 0 a 95%
ESPECIFICACIONES
CERTIFICACIONES
Califica para llevar la marca CE. Cumple con la directiva europea de EMC
2004/108/EC.SatisfacelasnormasarmonizadasEN55103-1:1996y
EN55103-2:1996 para entornos de uso residencial (E1) e industrial ligero
(E2).
La declaración de conformidad se puede obtener de la siguiente dirección:
Representante autorizado en Europa:
Shure Europe GmbH
Casa matriz para Europa, Medio Oriente y Africa
Aprobación para región de EMEA
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
Accesorios suministrados
Cable de 4,6 m (15 pies) (XLR-XLR) (PG52-XLR) 95D2153
Adaptadorroscadode5/8a3/8pulg 31A1856
Bolsa de almacenamiento 95A2324
Accesorios opcionales
Cable (XLR-XLR) 7,6 m (25 pies) C25J
Montajehorizontalparatambor5/8pulg-27 A50D
Repuestos
1000 Hz
60 cm (2ft.)
10 cm (4 in.)
ACCESORIOS Y PIEZAS
Conjunto de cápsula RPM154
Conjunto de malla y rejilla 95D2203C

11
MICROFONI PG
Benvenuti nel club
Il vostro nuovo microfono PG appartiene a una grande famiglia di microfoni
per voci, strumenti e batterie. Si tratta di un potente apparecchio per prestazi-
oni di grande qualità, che vi permetterà di far sentire la vostra voce. Catturate
l’immaginazione del vostro pubblico e immergetelo nel vostro suono. Proprio
come le generazioni di artisti, sognatori e leader sociali che da oltre 80 anni
usufruiscono in tutto il mondo dei prodotti Shure.
Microfono per cassa
Diagramma di ricezione a cardioide uniforme, che fornisce
un guadagno elevato a monte della retroazione ed
un’eccellente reiezione dei suoni fuori asse.
Strutturadellacapsuladinamica-Gruppodiaframma/
bobina semplice e robusto. Gestisce volumi estremi senza
distorsione.
Risposta regolare, mirata ed estesa. Sintonizzata per ac-
centuare tipi di strumento specifici.
Uso Risposta desiderata Impostazione
Grancassa Attacco forte; massimo
livello di toni bassi e
pressione sonora.
A 5-7,5 cm dalla
testa del battente
(dentro la batte-
ria), leggermente
decentrato rispetto
al battente.
Attacco medio; suono
bilanciato.
A 20-30 cm dalla
testa del battente
(dentro la batte-
ria), direttamente
dalla parte anteri-
ore del battente.
Attacco morbido; suono
risonante bilanciato.
A 5-7,5 cm dalla
battitoia esterna,
direttamente dalla
parte anteriore del
battente (solo per
grancassa a dop-
pia battitoia).
Amplificatore per
chitarre/bassi
Attacco forte; enfasi dei
toni bassi.
A 2,5 cm
dall’altoparlante,
direttamente dalla
parte anteriore del
centro del cono
dell’altoparlante
stesso.
Attacco forte; suono a
frequenza più alta.
A 2,5 cm
dall’altoparlante,
sul bordo del cono
dell’altoparlante
stesso.
Attacco medio; suono
pieno, bilanciato.
A 10-15 cm
dall’altoparlante,
direttamente dalla
parte anteriore del
centro del cono
dell’altoparlante
stesso.
Suggerimenti relativi al microfono
I suggerimenti riportati di seguito vi aiutano ad ottenere i migliori risultati so-
nori dai vostri microfoni PG.
Per una riproduzione precisa del suono, adoperate un solo microfono per
sorgente sonora.
Per evitare retroazione e rumori ambientali indesiderati, orientate
il microfono direttamente verso la sorgente sonora e lontano da
sorgenti riflettenti ed altoparlanti (per ulteriori informazioni, consultate
“Retroazione”).
Per ottenere un aumento della risposta alle basse frequenze e ridurre il
rumore ambientale, tenete il microfono vicino alla sorgente sonora.
Per ridurre la ricezione di rumori indesiderati generati maneggiando il
microfono per voce, evitate di spostarlo eccessivamente.
Per collegare o scollegare il microfono, portate l’interruttore nella
posizione di disattivazione.
Tenete i microfoni per voce dall’apposita impugnatura ed evitate di coprire
la griglia con la mano.
Cura del microfono
I microfoni PG, quali i leggendari Shure SM e Beta, sono robusti per distingu-
ersi in tutte le prestazioni. I suggerimenti riportati di seguito vi aiutano ad ot-
tenere una più lunga vita operativa per i vostri microfoni PG.
Non fate cadere il microfono.
Assicuratevi che la griglia del microfono sia correttamente avvitata
all’impugnatura.
Mantenete il microfono asciutto e non esponetelo a temperature estreme
ed all’umidità.
Se necessario, pulite il microfono ed il cavo con un panno asciutto.
Retroazione
La retroazione consiste nel ronzio o nel suono acuto causato dal suono
amplificato proveniente dagli altoparlanti che entra nel microfono e viene
nuovamente amplificato. Usate quanto indicato di seguito per ridurre la pos-
sibilità di retroazione.
Mantenete la parte anteriore del microfono quanto più vicino possibile alla
sorgente sonora.
Mantenete il microfono quanto più lontano possibile dagli altoparlanti.
Altoparlanti
Sistema di monitoraggio
sul palcoscenico
Sorgente sonora
PG52®

12

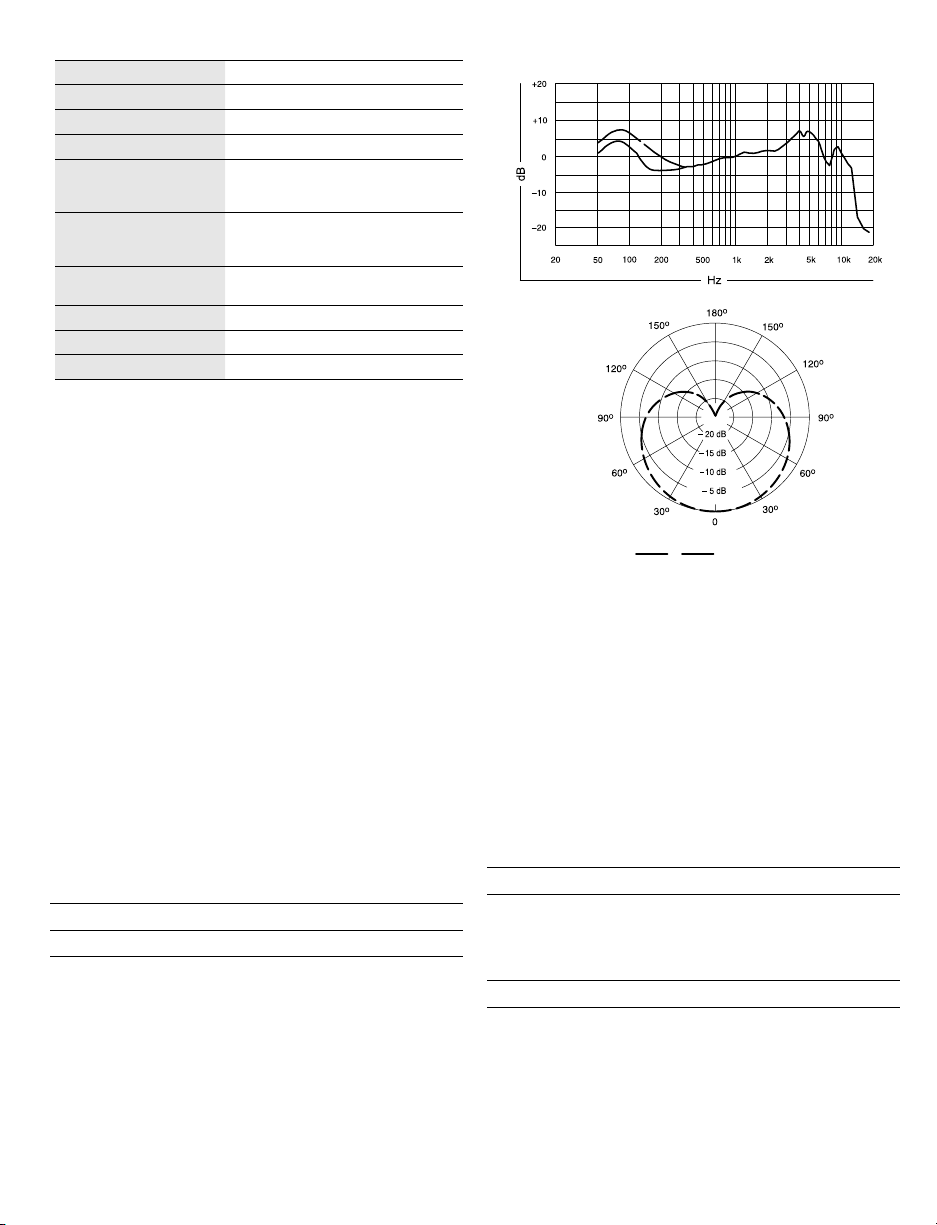

Tipo Dinamico (a bobina mobile)
Risposta in frequenza 30 a 13.000 Hz
Diagramma polare Cardioide
Impedenza di uscita ValorenominaleEIA150(300
effettivo)
Sensibilità
(a 1 kHz, tensione a circuito
aperto)
55dBV/Pa(1,8mV)
1 Pascal=94 dB di SPL
Polarità Una pressione positiva sul diaframma
produce una tensione positiva sul piedino
2 rispetto al piedino 3.
Peso Netto: (1,05 lb)
470 g
Connettore Tipo audio, professionale, a tre piedini
(XLR), maschio
Specifiche ambientali Temperatura di funzionamento: 29°a
57°C(20°a135°F)
Umidità relativa: 0 a 95%
SPECIFICHE TECNICHE
OMOLOGAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla
compatibilitàelettromagnetica2004/108/CE.Conformeallenormearmoniz-
zate EN55103-1:1996 ed EN55103-2:1996 per l’uso in ambienti domestici
(E1) e indus¬triali leggeri (E2).
La dichiarazione di conformità può essere ottenuta da:
Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Approvazione EMEA
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
ACCESSORI E PARTI DI RICAMBIO
Accessori in dotazione
Cavo da 4.6 m (15 piedi) (XLR-XLR) (PG52-XLR) 95D2153
Adattatoreconfilettaturada5/8a3/8dipollice 31A1856
Custodia 95A2324
Accessori opzionali
Cavo da 7.6 m (25 piedi), XLR-XLR C25J
Sostegnoorizzontaledabatteriada5/8dipollice-27 A50D
Parti di ricambio
Gruppo capsula RPM154
Gruppo schermo e griglia 95D2203C
1000 Hz
60 cm (2ft.)
10 cm (4 in.)

13
MICROFONES PG
Bem-vindo ao clube
O novo microfone PG faz parte de uma família completa de equipamentos
para vocais, instrumentos e bateria. É equipamento real levando a música
asério.Assim,vocêpodeamplificarsuamensagem.Captureaimaginação
doseupúblico.Efaçaaconexãocomoseusom.Assimcomoartistas,vi-
sionárioselíderessociaistêmfeitocomosprodutosShure,porgerações,no
mundo todo, há mais de 75 anos.
Microfone para Bumbo
Padrãodecaptaçãocardióideuniformeparaganho
máximoantesdarealimentaçãoeexcelenterejeiçãoa
sons desalinhados.
Estruturadecápsuladinâmica-diafragma/bobinasimples
e robusta. Suporta níveis extremos de volume sem
distorção.
Resposta suave, ampliada, sob medida. Sintonizado para
acentuar tipos específicos de instrumentos.
Utilização Resposta desejada Instalação
Bumbo de bateria Som de baixo máximo,
ataque forte, o mais alto
níveldepressãosonora.
5 a 7,5 cm (2 a 3
pol.) de distância
dacabeçado
batedor (dentro
do bumbo, ligeira-
mente fora do cen-
tro do batedor).
Ataque médio, som
balanceado.
20 a 30 cm (8 a 12
pol.) de distância
dacabeçado
batedor (dentro
do bumbo), direta-
mente na frente do
batedor.
Ataque fraco, som bal-
anceado, ressonante.
5 a 7,5 cm (2 a 3
pol.) de distância
da parte externa
dacabeça,direta-
mente na frente do
batedor (somente
para bumbo de
cabeçadupla).
Amplificador
do baixo
Ataque forte; baixo
enfatizado.
2,5 cm (1 pol.) do
alto-falante, direta-
mente na frente do
centro do cone do
alto-falante.
Ataque forte; som de alta
freqüência.
2,5 cm (1 pol.) do
alto-falante, na ex-
tremidade do cone
do alto-falante.
Ataque médio; som en-
corpado, balanceado.
10 a 15 cm (4 a 6
pol.) do alto-falan-
te, diretamente na
frente do centro
do cone do alto-
falante.
Dicas sobre o microfone
Assugestõesaseguirvãoajudá-loaobterosmelhoresresultadossonoros
com os microfones PG:
Paraumareproduçãoprecisa,useummicrofoneparacadafontesonora.
Paraevitarrealimentaçãoeruídosambientesindesejados,direcione
o microfone diretamente para a fonte sonora, afastando-o de fontes
reflexivaseauto-falantes.(paraobterdetalhes,consulteRealimentação)
Para obter uma resposta extra do baixo e menos ruído ambiente, trabalhe
próximo ao microfone.
Para minimizar a captura de ruídos indesejados, evite o manuseio
excessivo de microfones vocais.
Aoconectaroudesconectaromicrofone,mantenhaachavenaposição
“OFF”.
Seguremicrofonesvocaispelahasteeevitecobriragradecomasmãos.
Cuidados com o microfone
OsmicrofonesPGsãorobustosefabricadosparasuperarasexpectativas
nasapresentações,comooslendáriosmicrofonesShureSMeBeta.As
dicasaseguirvãoajudá-loagarantirumalongavidaútilparaosmicrofones
PG:
Evite derrubar o microfone.
Mantenha a grade do microfone firmemente aparafusada à haste.
Mantenha o microfone seco e evite expor a temperaturas extremas e
umidade.
Se necessário, limpe o microfone e o cabo com um pano seco.
Realimentação
Realimentaçãoéosomdetinidosouruídoagudoprovocadopelosomam-
plificado dos alto-falantes que entra no microfone e é reamplificado. Utilize o
seguinteprocedimentoparaminimizarapossibilidadederealimentação
Posicione a parte frontal do microfone o mais próximo possível da fonte
sonoraquevocêestátentandoamplificar.
Mantenha o microfone o mais afastado possível dos alto-falantes.
Alto-falantes
Monitor de palco
Fonte sonora
PG52®

14
Tipo Dinâmica (bobina móvel)
Resposta a Freqüências 30 a 13.000 Hz
Padrão polar Cardióide
Impedância de saída EIAclassificadaa150(300real)
Sensibilidade
(a1kHz,tensãodecircuito
aberto)
55dBV/Pa(1,8mV)
1 Pascal=94 dB SPL
Polaridade Pressãopositivanodiafragmaproduz
tensãopositivanopino2comreferência
ao pino 3
Peso Líquido: (1,05 lbs)
470 g
Conector Áudioprofissionalcomtrêspinos(XLR),
macho
Condições ambientais Temperatura de operação: 29°a57°C
(20°a135°F)
Umidade relativa: 0 a 95%
Especificações
ACESSÓRIOS E PEÇAS
Acessórios Inclusos
4.6 m (15 pés) Cabo (XLR-XLR) (PG52-XLR) 95D2153
Adaptadorroscadode5/8a3/8 31A1856
Bolsa para armazenagem 95A2324
Acessórios Opcionais
Cabo 7.6 m (25 pés), XLR-XLR C25J
Montagemhorizontaldabateria5/8-27 A50D
Peças de reposição
Conjunto da cápsula RPM154
Conjunto de tela e grade 95D2203C
1000 Hz
60 cm (2ft.)
10 cm (4 in.)

15
󰃲󰃶󰃊󰄙󰃿󰄔󰃚󰃏󰃃󰃿󰃅󰃐󰄎󰃼󰄔
󰃐󰄊󰃷󰂢󰂲󰁰󰁽󰂇
󰂓󳅍󰂪󰂷󳏼󲗗PG󰄞󰃤󰃯󰄭󰄛󰄳󰂸󰁒󰄜󰄸󰃫󰄫󰁒󳟉󲒴󰁒󰄉󰄩󰄠󰁒󰄞󰃤󰃯󰄭󰄛󰄳
󰂷󰃳󰄳󰄗󰄪󰄸󰄈󰃷󰄪󰄸󰃺󰂰󰂢󰁓󰂜󰃕󰂸󳕸󳚈󴓐󰂳󳵠󲞛󴍴󰂷󳕸󴂵󰂷󰃮󰃢󰂰󰂢󰁓󰂜
󰃕󰂰󰁒󰄡󰄃󰃻󰄸󰃸󰃛󲛣󲲑󰂢󰃔󰂜󰂱󰂕󰂰󰂖󰃇󰂢󰁓󵟿󲧮󰂷󰃤󰄞󰃸󰄍󰄸󰃷󰄧󰄳󰃛󲵡
󰂖󰂭󰂚󰃇󰂢󰁓󰂦󰂠󰂯󰂋󰂳󰂨󰂷󰃵󰃦󰄳󰄉󰂱󴮜󲉔󰂞󰂤󰃔󰂷󰂰󰂢󰁓󱱢󱴯󰃛󵯑󰂑󰂨󱱢
󴎘󰂷󰃢󰄸󰄆󰃣󰃹󰄈󰁒󰄓󰃸󰄧󰄊󰄪󰄸󰁒󴞊󱵦󴓐󰄪󰄸󰄀󰄸󰃒󰂸󰁒75󲳀󱴱󱱖󰂴󰃘󰂨󰃓
Shure󵝉󲌍󰃛󱷋󴍴󰂠󰂯󰂖󰃇󰂠󰂨󰁓
󰃎󰃤󰃐󰃪󰄊󰄁󰃿󰃅󰃐󰄎󰃼󰄔
󲖓󱱌󰂳󰃹󰄸󰄑󰄸󰃫󰄸󰄇󰃣󰃪󰃤󰄉󴃅󲹳󰂴󰃑󰃓󰁒󲳏󰂍󰄕󰃣󰄸
󰄉󰄐󰄃󰃯󰄞󰄸󰃸󰄳󰂷󴜆󱸩󰂱󰁒󲈚󶘿󵵄󰃛󲝢󰃕󰂨󳒎󰂷󶘿󵬶󲃯
󲅢󰃛󶑾󳦮󰁓
󰄀󰃤󰄊󰄟󰄃󰃯󰃫󰄸󰄈󰄪󰄃󰃸󳠗󵹬-󰃷󰄳󰄗󰄫󰂰󱱔󲝷󰂳󰄀󰃤
󰃢󰄕󰄩󰄠󺁰󰃳󰃤󰄫󰁓󳦶󰃈󰂳󰂘󳟁󲳲󰂷󶘿󶀛󰄬󰄙󰄫󰂴󲩊󲀲󰂠
󰃇󰂢󰁓
󳴝󰃒󰂔󰂰󳕌󵺵󲅢󰂞󰃕󰂨󲳏󲘫󰄬󰃹󰄝󰄳󰃹󰁓󴃅󲧦󰃿󰃤󰄗󰂷󳟉󲒴
󰃛󲶃󵤋󰂢󰃔󰃑󰂏󵤋󳏀󰁓
󰏝󲦆󲄳 󱭞󴓇󰄍󰃚󰃾󰄔󰃚 󰃜󰃤󰃩󰃃󰃤󰃸
󰃎󰃤󰃐󰃪󰄊󰄁 󰃷󰄣󰄸󰄗󰃢󰃿󰄃󰃯
 󳕌󲝳󰂷󰄙󰄸
󰃹󶘿󰁒󳕌󶤤󰂷󶘿󲕳󰄬󰄙
󰄫󰁓
5-7.5cm/2-3in
 󰄓󰄸
󰃿󰄸󱱹󲸏󰂔󰃒󲩝󰂠
󲝢󰂠󰁒󰄓󰄸󰃿󰄸󰄘
󰄃󰄉󰂔󰃒󶔮󰂢󺁩󰄉
󰄩󰄠󱿑󺁪󰁓
󰄟󰄇󰃣󰃢󰄠󰃢󰃿󰄃󰃯
 󰄐󰄩󰄳󰃹󰂷
󰂱󰃕󰂨󶘿󵬶󰁓
20-30cm/8-12in
 󰄓󰄸
󰃿󰄸󰄘󰄃󰄉󰂔󰃒󶔮
󰂠󺁩󰄉󰄩󰄠󱿑󺁪󰁒
󰄓󰄸󰃿󰄸󰂷󲂙󱻀󰂴
󵡹󴶺󰁓
󰃽󰄕󰄈󰃢󰃿󰄃󰃯
 󰄐󰄩󰄳󰃹󰂷
󰂱󰃕󰂨󱾽󶭀󶘿󰁓
5-7.5cm/2-3in󰁑
󲝢󱻀󰄘󰄃󰄉󰂔󰃒󶔮
󰂠󰁒󰄓󰄸󰃿󰄸󰂷󲂙
󰂴󴕀󳇱󵡹󴶺󺁩󰄀󰄖
󰄫󰄘󰄃󰄉󰃭󰄃󰃯󰄉
󰄩󰄠󰂷󰃈󺁪󰁓
󰃺󰄙󰃚󰃏󰃠󰄙󰃃󰄔󰃸 󰃷󰄣󰄸󰄗󰃢󰃿󰄃󰃯
 󲶃󵤋󰂞󰃕󰂨
󱶚󶘿󲘫󰁓
2.5cm/1in󰁑󰃹󰄔
󰄸󰃫󰄸󰂔󰃒󶔮󰂠󰁒
󰃹󰄔󰄸󰃫󰄸󰃳󰄸󰄳
󱱹󲸏󰂷󲂙󰂴󴕀󳇱
󵡹󴶺󰁓
󰃷󰄣󰄸󰄗󰃢󰃿󰄃󰃯
 󰃑󰃓󶤤󲱻󲘫
󰂷󶘿󵬶󰁓
2.5cm/1in󰁑󰃹󰄔
󰄸󰃫󰄸󰂔󰃒󶔮󰂠󰁒
󰃹󰄔󰄸󰃫󰄸󰃳󰄸󰄳
󰂷󴤻󰂴󵡹󴶺󰁓
󰄟󰄇󰃣󰃢󰄠󰃢󰃿󰄃󰃯󶘿
 󵪖󰂔󰂰󰄐󰄩
󰄳󰃹󰂷󰂱󰃕󰂨󶘿󵬶󰁓
10-15cm/4-6in󰁑
󰃹󰄔󰄸󰃫󰄸󰂔󰃒󶔮
󰂠󰁒󰃹󰄔󰄸󰃫󰄸󰃳
󰄸󰄳󱱹󲸏󰂷󲂙󰂴󴕀
󳇱󵡹󴶺󰁓
󰃿󰃅󰃐󰄎󰃼󰄔󰏝󲦆󰂘󴫹󰂘󰃳󰄔󰃩
PG󰄞󰃤󰃯󰄭󰄛󰄳󰂷󲹳󴽉󰃛󳕌󲝳󶒜󰂴󲵡󰂖󲁆󰂢󰂨󰃊󰂴󰁒󳥭󰂷󵡤󵵕󱳗󶙑󰃛󲈎󳾳󰂠
󰂯󰂘󰂩󰂞󰂍󺁻
󳦯󴜆󰂳󰃵󰃦󰄳󰄉󰃛󱿙󴉊󰂢󰃔󰂴󰂸󰁒1󰂭󰂷󶘿󳳜󰂴󲩊󰂠󰂯1󰂭󰂷󰄞󰃤󰃯󰄭󰄛󰄳
󰃛󱷋󴍴󰂠󰂯󰂘󰂩󰂞󰂍󰁓
󰄕󰃣󰄸󰄉󰄐󰄃󰃯󰃍󱱙󵟍󰂳󲧰󱿑󰄎󰃤󰃺󰃛󳃝󲂂󰂢󰃔󰂴󰂸󰁒󰄞󰃤󰃯󰄭󰄛󰄳󰃛󴕀
󳇱󶘿󳳜󰂴󲉝󰂚󰁒󲈙󶙋󳳜󰃍󰄩󰃦󰄉󰃹󰄔󰄸󰃫󰄸󰂔󰃒󶔮󰂠󰂯󰂘󰂩󰂞󰂍󰁓󺁩󵢿󴭼
󰂸󰁝󰄕󰃣󰄸󰄉󰄐󰄃󰃯󰁞󰃛󲈎󳾳󺁪
󰂞󰃒󰂳󰃔󱶚󶘿󰄬󰃹󰄝󰄳󰃹󰃍󲧰󱿑󰄎󰃤󰃺󰂷󲂖󳱧󰂴󰂸󰁒󰄞󰃤󰃯󰄭󰄛󰄳󰂴󵸝󱴤
󰂍󰂯󱶨󳞹󰂠󰂯󰂘󰂩󰂞󰂍󰁓
󱱙󵟍󰂳󰄏󰄳󰄉󰄪󰄳󰃰󰄎󰃤󰃺󰃛󳃝󲂂󰂢󰃔󰂴󰂸󰁒󰄜󰄸󰃫󰄫󰄞󰃤󰃯󰄭󰄛󰄳󰃛󵺚
󲂼󰂴󰄏󰄳󰄉󰄪󰄳󰃰󰂠󰂳󰂍󰂰󰂘󰂩󰂞󰂍󰁓
󰄞󰃤󰃯󰄭󰄛󰄳󰂷󳇱󴯦󺁰󲈢󲝢󰂠󳒎󰂸󰁒󰄞󰃤󰃯󰄭󰄛󰄳󰂷󰃹󰃤󰄃󰄁󰃛󰁝󰃪󰄕󰁞
󰂴󰂠󰂯󰂘󰂩󰂞󰂍󰁓
󰄜󰄸󰃫󰄫󰄞󰃤󰃯󰄭󰄛󰄳󰂸󰄏󰄳󰄉󰄫󰃛󳅍󰂪󰁒󳂗󰂰󰃰󰄪󰄫󰃛󵟒󰃘󰂳󰂍󰃑󰂏󰂴
󰂠󰂯󰂘󰂩󰂞󰂍󰁓
󰃿󰃅󰃐󰄎󰃼󰄔󰂘󰁴󱚩󰗃󰂶
PG󰄞󰃤󰃯󰄭󰄛󰄳󰂸󰁒ShureSM󰃍Beta󰄞󰃤󰃯󰄭󰄛󰄳󰂱󲉘󳠤󰂴󰄑󰄕󰃩󰄸󰄞󰄳󰃹
󰃳󰄳󰄇󰃣󰃷󰄧󰄳󰂴󱽶󰃕󰂯󰂍󰃇󰂢󰁓PG󰄞󰃤󰃯󰄭󰄛󰄳󰃛󰃑󰃓󶏃󰂘󰂝󱷋󴍴󶙎󰂘󰂨
󰃊󰂴󰁒󳥭󰂷󵡤󵵕󱳗󶙑󰃛󰂓󲧔󰃓󰂘󰂩󰂞󰂍󺁻
󰄞󰃤󰃯󰄭󰄛󰄳󰃛󵊉󰂱󰂞󰂳󰂍󰂰󰂘󰂩󰂞󰂍󰁓
󰄞󰃤󰃯󰄭󰄛󰄳󰃰󰄪󰄫󰃛󰄏󰄳󰄉󰄫󰂴󲕆󲧦󰂞󰂤󰂯󰂘󰂩󰂞󰂍󰁓
󰄞󰃤󰃯󰄭󰄛󰄳󰂸󳸭󰃒󰂞󰂳󰂍󰃑󰂏󰂴󰂠󰂯󰂘󰂩󰂞󰂍󰁓󳟁󲳲󰂷󶤤󳱵󰄷󱶚󳱵󰃍󳳋
󳩣󰂴󰂞󰃒󰂞󰂳󰂍󰂰󰂘󰂩󰂞󰂍󰁓
󲸑󵟍󰂴󲸨󰂡󰂯󰄞󰃤󰃯󰄭󰄛󰄳󰂱󰃱󰄸󰄖󰄫󰃛󱳊󰂍󰂨󲱏󰂰󳄹󰂍󰂯󰂘󰂩󰂞󰂍󰁓
󰃶󰃄󰄙󰃪󰃱󰃤󰃐
󰄕󰃣󰄸󰄉󰄐󰄃󰃯󰂸󰁒󰄩󰃦󰄉󰃹󰄔󰄸󰃫󰄸󰂔󰃒󴓆󴍫󰂢󰃔󲛣󲲑󰃵󰃦󰄳󰄉󰂕󰄞󰃤󰃯󰄭
󰄛󰄳󰂴󱾱󰃓󱿙󲛣󲲑󰂞󰃕󰃔󰂜󰂱󰂰󴍫󰂡󰃔󱾽󶭀󰃇󰂨󰂸󰄏󰃦󰄪󰄳󰃰󰃵󰃦󰄳󰄉󰂰󰂢󰁓
󰄕󰃣󰄸󰄉󰄐󰄃󰃯󰃛󳕌󲩛󶒜󰂴󳃝󰂑󰃔󰂨󰃊󰂴󳥭󰂷󰃹󰄆󰄃󰄗󰂴󲷟󰂬󰂯󰂘󰂩󰂞󰂍󰁓
󰄞󰃤󰃯󰄭󰄛󰄳󰂷󲂙󵼴󰃛󰂰󰂖󰃔󰂩󰂚󶘿󳳜󰂷󵸝󰂘󰂴󵡹󴶺󰂠󰃇󰂢󰁓
󰄞󰃤󰃯󰄭󰄛󰄳󰃛󰂰󰂖󰃔󰂩󰂚󰄩󰃦󰄉󰃹󰄔󰄸󰃫󰄸󰂔󰃒󵺬󰂟󰂚󰃇󰂢󰁓
󰄩󰃦󰄉󰃹󰄔󰄸󰃫󰄸
󰃹󰄆󰄸󰃸󰄢󰄋󰃿󰄸
󶘿󳳜
PG52®

16
󰯩󰄀󰃤󰄊󰄟󰄃󰃯󲗗󺁩󰄠󰄸󰄓󰄳󰃰󰃳󰃤󰄫󳐅
󲵛󺁪
󰣆󲅀󱧎󲛗󱒅 30󺂿13,000Hz
󱝥󰡯󲛗󱒅 󰃫󰄸󰄇󰃣󰃪󰃤󰄉
󰙘󰛹󰃅󰄔󰃵󰄙󰃡󰄔󰃚 EIA󲧦󳚈150(300󲧫󶓧)
󱕽󱌄
(1kHz󰁒󶏗󲔪󵰻󶕇󲕳)
55dBV/Pa(1.8mV)
1󰄑󰃹󰃫󰄫=94dBSPL
󱷓󱒅 󰄀󰃤󰄤󰄕󰄩󰄠󰃁󰂷󳦯󰂷󲕳󲃧󰂴󰃑󰃓󰁒3󴎶
󰄔󰄳󰂴󲩊󰂠󰂯2󴎶󰄔󰄳󰂴󶓉󳟁󶕇󲕳󰂕󴍫󳁜
󰂞󰃕󰃔
󴘫󴘭 󳔣󱵊: (1.05 lb)
470 g
󰃔󰃮󰃐󰃠󰄙󸇫 󰄗󰄭󰃪󰄸󰄇󰃣󰃪󴍴3󰄔󰄳(XLR)󰁒󰃪󰃹
󲤎󰳡󱮿󰍔 󱵶󴌟󳰠󲲝󴦻󲓩: 29°󺂿57°C(20°
󺂿135°F)
󴓯󲧵󳱶󲲝: 0󺂿95%
󰌳󱸶
󰃃󰃐󰃜󰃖󰄋󰄙󰁴󰂲󰂝󰃲󰄙󰃥
󰌶󱂼󰃃󰃐󰃜󰃖󰄋󰄙
4.6m󰃱󰄸󰄖󰄫(XLR-XLR)(PG52-XLR) 95D2153
5/8/3/8󲝕󳈧󰄍󰃸 31A1856
󱸩󴧭󴍴󰄐󰄃󰃰 95A2324
󰃋󰃸󰃘󰄈󰄔󰄘󰃃󰃐󰃜󰃖󰄋󰄙󸇙󰚃󰵐󸇚
7.6m󰃱󰄸󰄖󰄫(XLR-XLR) C25J
5/8-27󳪀󲲿󰄉󰄩󰄠󰄞󰃦󰄳󰄈 A50D
󰌂󱠹󴕆󰤟
󰃫󰄸󰄈󰄪󰄃󰃸󰃢󰃻󰄳󰄖󰄪 RPM154
󰃹󰃯󰄪󰄸󰄳󰂓󰃑󰂼󰃰󰄪󰄫󰃢󰃻󰄳󰄖󰄪 95D2203C
1000 Hz
60 cm (2ft.)
10 cm (4 in.)

17
PG 󴼶󱒅󳕛󴀻󲾰
󱾀󴐬󱔆󰛾󰗃󰑏󰊮󴕆
󳏼󲗗PG󵨩󴦞󳑻󲧘󳏀󴓐󲜼󱲜󰁒󲒴󱲜󲋘󶵟󱲜󵨩󴦞󲨂󳐛󴓐󱱌󲊤󰁓󲧏󳑻󵹎󴍴󱳚󱱱󴻏
󲂳󴔺󴓐󳦯󴚺󵜑󴶺󺁭󲧏󲈻󱴱󲩒󲻴󴓐󶘿󵧻󳎊󲝳󺁭󴭳󳂯󲉸󱵣󴓐󲸏󲵲󺁭󵧵󱴢󱴸󱱚󲻴󱳳
󴍫󱾽󶱯󰁓󲕴󵸓󲈇75󲝦󲳀󱱹󺁭Shure󱳳󲌍󵛷󱾴󴉏󲀬󱴯󵃆󳕻󲨂󰁒󳛲󲼿󲨂󰁒󴞊󱵦󶛒
󵛢󳂌󶀓󴍴󰁓
󰙙󵍱󴀻󲾰
󲖓󲅌󴓐󲸏󲶮󳅊󶘿󳡭󲵛󺁭󲈻󱴱󳈜󱷧󳕌󲝳󴓐󲈙󶟔󲂙󲛪󴔖󺁭󲳂󳕕󳎔
󲕼󳃝󲂂󴠇󵷀󲜼󶘿󰁓
󲃴󲹍󳅊󶘿󲒴󴴟󳗐-󴧌󲆡󰁒󲃬󲶆󴓐󴿨󴂓/󴴋󲕔󰁓󵹎󴍴󱳚󳗍󶒜󶘿󶀛
󳪀󲲿󺁭󳨷󱱙󲝽󴕫󰁓
󲈻󵈃󲷣󲲿󳴝󴹘󲨉󲳋󴓐󲧦󲂂󲌙󲳠󰁓󵩏󶘿󲶆󵩏󴃅󲧦󱲜󲒴󴫇󲗗󰁓
󰏝󲦆󱔣󰘓 󱚞󴭞󰤫󱋲 󴀜󳏌
󰙙󵍱 󴅧󳼔󳎾󲁇󺁭󳕌󲝳󱶚󶘿󺁭󳕌
󶤤󲜼󲇗󴳳󰁓
󵰩󴠇󳠘󲞀5-7.5󲇤
󴪿/2-3󵄽󲩄󺁩󶵟
󱿑󺁪󺁭󴎱󲷺󱺛󴠇󳠘
󲞀󱱹󲸏󰁓
󱱹󴦕󲃧󲳲󳎾󲁇󺁭󲲿󵚭
󲜼󶘿󰁓
󵰩󴠇󳠘󲞀20-30󲇤
󴪿/8-12󵄽󲩄󺁩󶵟
󱿑󺁪󺁭󴕀󳇱󶖮󲉝
󶵟󳠘󰁓
󳘠󲋘󳎾󲁇󺁭󲖓󵚭󲔪󲌙󲜼󰁓 󵰩󴠇󲝢󲞀5-7.5󲇤
󴪿/2-3󵄽󲩄󺁭󴕀󳇱
󶖮󲉝󶵟󳠘󺁩󱴑󲈘󴓺
󲝳󶵟󺁪󰁓
󰎬󴱑󰡧󰌴󱦜󰶅󰫆 󴅧󳼔󳎾󲁇󺁭󲛪󲶆󱶚󶘿󰁓 󵰩󴠇󳂸󲜼󲒴2.5󲇤
󴪿/1󵄽󲩄󺁭󴕀󳇱
󶖮󲉝󳂸󲜼󲒴󶍱󴔒
󱱹󲸏󰁓
󴅧󳼔󳎾󲁇󺁭󱱹󶤤󶛝󴣍󲁆󰁓 󵰩󴠇󳂸󲜼󲒴2.5󲇤
󴪿󺁩1󵄽󲩄󺁪󺁭󲕴
󳂸󲜼󲒴󶍱󴔒󵸅󴵤󰁓
󱱹󴦕󲃧󲳲󳎾󲁇󺁭󲧘󳏀󴓐
󲲿󵚭󲜼󰁓
󵰩󴠇󳂸󲜼󲒴10-15
󲇤󴪿/4-6󵄽󲩄󺁭󴕀
󳇱󶖮󲉝󳂸󲜼󲒴󶍱󴔒
󱱹󲸏󰁓
󴀻󲾰󰏝󲦆󱛞󱉅
󱱗󲁣󲵆󵧺󳕕󲃵󱳚󲻴󱷋󴍴PG󵨩󴦞󵈃󲷣󳕌󱶿󶘿󲌙󳎔󳗨󺁻
󱲆󵈃󲷣󲀒󴚺󴓐󲜼󶘿󵸤󲇫󺁭󲳠󱲆󳨛󱱶󶘿󳳜󱷋󴍴󱱌󱱶󵨩󴦞󰁓
󱲆󵻋󱾙󲈙󶟔󲋘󱱙󲸑󵟍󴓐󲧰󱿑󲒶󲜼󺁭󲳠󲩒󵨩󴦞󴕀󳇱󲩅󲀒󶘿󳳜󺁭󵸨󴠇󲈙󲩐󶘿󳳜
󲋘󳂸󲜼󲒴󰁓󺁩󳕕󱾿󵨲󴴒󱸭󲺻󺁭󵩃󲈎󵠍󲈙󶟔󺁪
󵟍󵈃󲷣󳕀󳒊󵊣󴓐󱶚󶘿󲌙󲳠󲋘󳕀󱶚󴓐󲧰󱿑󲒶󲜼󺁭󲳠󶖬󵸝󵨩󴦞󳵠󲞛󰁓
󱲆󲩒󱱙󲸑󵟍󴓐󲑔󳖎󳅊󶘿󲒶󲜼󶒙󱶚󲁼󳕌󲩛󳪀󲲿󺁭󲳠󵻋󱾙󵸓󳱭󳌙󱶨󱴆󲜼󵨩󴦞󰁓
󲕴󵸪󳇱󲋘󳏹󲵌󵨩󴦞󳑂󺁭󲳠󲩒󲵌󱾿󴶺󱳚󱾿󶐹󱶙󴶺󰁓
󳂗󳅍󵨩󴦞󳑂󺁭󲳠󳈭󱶛󳃖󳂗󺁭󱱙󵟍󴍴󳂗󵺺󳅭󳃰󴶝󰁓
󴀻󲾰󰐻󰗙
PG󵨩󴦞󱱚󵸓󲈇󴓐ShureSM󲋘Beta󵨩󴦞󱱌󳚃󺁭󴴟󲧪󴹜󴍴󺁭󲹳󴽉󱵤󲵎󰁓
󱱗󲁣󲵆󵧺󳕕󲃵󱳚󲻴󵧵PG󵨩󴦞󵈃󲷣󳕌󶏋󴓐󱷋󴍴󲩋󲋉󺁻
󵻋󱾙󵨩󴦞󳊠󵊉󰁓
󴍴󵘆󱱩󲩒󵨩󴦞󳃰󴶝󴂮󶖬󲕆󲧦󲁼󳃖󳂗󰁓
󵧵󵨩󴦞󱸩󳅍󲲾󴀱󺁭󲳂󵻋󱾙󳔀󶕾󲕴󳗍󶤤󳱵󲳲󲋘󳳋󲳲󱱗󰁓
󳚅󳆺󶕌󵟍󺁭󱷋󴍴󲲾󲱏󳱑󳭍󵨩󴦞󲋘󵨩󴦞󴴋󰁓
󰠫󴷦󰵎
󲈙󶟔󲜼󳑻󶱯󲌙󶘿󳁢󲏄󲈷󶘿󺁭󲧏󳑻󴍽󱳚󵸧󱾱󵨩󴦞󴓐󳂸󲜼󲒴󲜼󶘿󵛷󳎊󲝳󲉚󲋘󱳘󳥭󳎊
󲝳󵹬󳁜󴓐󰁓󲈻󱷋󴍴󱱗󲁣󳦱󶣰󺁭󲩒󲈙󶟔󲜼󴓐󲈻󴽉󲹳󶒙󱶚󲁼󳕌󲩛󰁓
󲩒󵨩󴦞󳦯󶖮󳎊󴶺󲕴󵰩󴠇󵟍󲶡󲂂󶘿󳳜󲪉󲈻󴽉󵸝󴓐󲕼󳐅󰁓
󲩒󵨩󴦞󲪉󲈻󴽉󵸨󴠇󳂸󲜼󲒴󰁓
󳂸󲜼󲒴
󵁪󲈼󴔝󳇳󲒴
󶘿󳳜
PG52®

18
󴲼󰯩 󲄡󲾗󺁩󲄡󲕔󺁪
󴲙󲟥󴱝󱘧 30󵀿13,000Hz
󱷓󱒅󰭴 󲸏󲗗󶳱󱾗󶛴󶙹
󴎖󰙘󴪙󱛵 EIA󶚙󲧦󱺈150(300󲨲󶓧)
󴮦󱦭󱌄
(1kHz󳒎󺁭󶏗󵰻󶕇󲜟)
55dBV/Pa(1.8mV)
1 Pa=94 dB SPL
󱷓󱒅 󴿨󴂓󱱖󴓐󳦯󲜟󲃧󴽉󲝬󲕴󶀩󴾿2󱱖󴍮󴍫󴕄󲩙
󳐈󶀩󴾿3󴓐󳦯󶕇󲜟
󴘫󴘭 󳯟󵿄: (1.05 lbs)
470󱾗
󴒁󱠃󰫆 󱱕󶀩󴾿󲩔󳞹󶘿󶚇(XLR)󺁭󳈞󶙹
󲤎󰳡󱳻󰍔 󳋄󱵓󳲢󲲝: 29°󵀿57°C(20°󵀿135°
F)
󴓯󲨄󳷌󲲝: 0󵀿95%
󳸢󱲚
1000 Hz
60 cm (2ft.)
10 cm (4 in.)
󴪢󰍔󰣪󱭝󱟀󰵥󰍔
󱠮󰏹󲫢󴪢󰍔
4.6󴪿(15󵄽󲪆)󴎁󴵒(XLR-XLR)(PG52-XLR) 95D2153
5/8󲁼3/8󵄽󲩄󵘆󴴅󵶸󳇱󲒴 31A1856
󱸋󳊆󲅑 95A2324
󰡍󴑧󴖫󴪢󰍔
7.6󴪿(25󵄽󲪆)󴎁󴵒(XLR-XLR) C25J
5/8󵄽󲩄-27󳪀󲲿󲉝󶵟󵨩󴦞󳍻󳘂 A50D
󱭝󱟀󰵥󰍔
󳅊󶘿󲞀󴴐󱵂 RPM154
󴶝󴶵󴴐󱵂 95D2203C

www.shure.com
United States:
Shure Incorporated
5800 West Touhy Avenue
Niles, IL 60714-4608 USA
Phone: [phone]
Fax: [phone]
Email: [email protected]
©2009 Shure Incorporated
Europe, Middle East, Africa:
Shure Europe GmbH
Wannenäckestr. 28,
74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
Asia, Pacific:
Shure Asia Limited
Unit 301, 3rd Floor
Citicorp Centre
18, Whitfield Road
Causeway Bay, Hong Kong
Phone: [phone]
Fax: [phone]
Email: [email protected]
Canada, Latin America,
Caribbean:
Shure Incorporated
5800 West Touhy Avenue
Niles, IL 60714-4608 USA
Phone: [phone]
Fax: [phone]
Email: [email protected]
