SICK CLV503 User manual

Stationäre Barcode-Scanner /
Fixed Mount Bar Code Scanners
CLV503 / CLV505
Bar Code Scanners
QUICK START
de
en

2CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
Einführung
Dieser Quick-Start dient dazu, die stationären Bar-
code-Scanner CLV503/CLV505, im Quickstart als
„Gerät“ bezeichnet, schnell und einfach in Betrieb zu
nehmen. Von der werkseitigen Grundeinstellung aus-
gehend, können mit Hilfe von Kongurations-Barcodes
komfortabel die wichtigsten Parameterwerte zur An-
passung an die Applikation geändert werden.
Unter www.sick.com/CLV50x kann ein USB-Treiber
für den Computer heruntergeladen werden, um einen
Virtual Com Port (VCP) unter USB einzurichten. Des
Weiteren stehen typabhängige Produktdatenblätter
der Geräte sowie die Produktfamilienübersicht Mini
Line zur Verfügung.
Introduction
This Quick Start allows rapid and eortless commis-
sioning of the CLV503/CLV505 xed mount bar code
scanners, referred to as “device” in the quick start.
Starting from the basic default settings, it is easy to
change the most important parameter values to adapt
to the application with the help of conguration bar
codes.
A USB driver for the computer can be downloaded at
www.sick.com/CLV50x in order to set up a Virtual
Com Port (VCP) under USB. In addition, type-depen-
dent Product Data Sheets of the devices and the Mini
Line Product Family Overview are available.
25
de
en

3SICK | CLV503/CLV505 BAR CODE SCANNERS2021-05/1AME
Inhalt
Einstieg ........................................................................ 8
Elektrischer Anschluss................................................ 9
Technische Informationen........................................13
Kongurations-Barcodes ..........................................16
Werkseitige Grundeinstellung ..................................16
Schnittstellen ............................................................17
Baud-Rate (RS-232)..................................................18
Daten, Parität, Stopp-Bits (RS-232).........................19
Handshake (RS-232) ................................................20
Keyboard-Sprache.....................................................21
Zu lesende Codearten aktivieren ............................23
Datenausgabeformat................................................27
Lesebetriebsarten.....................................................30
Hinweise zur UL-Zertikation....................................34
Technische Daten......................................................35
de

4CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
en Contents
Getting started ............................................................ 8
Electrical connection ................................................11
Technical information ..............................................13
Conguration bar codes ...........................................17
Default settings.........................................................17
Interfaces...................................................................17
Baud rate (RS 232)...................................................18
Data, parity, stop bits (RS 232) ...............................19
Handshaking (RS 232).............................................20
Keyboard language ...................................................21
Enabling code types..................................................23
Data output format ...................................................27
Read mode options...................................................31
Hints on UL certication ..........................................34
Technical Data...........................................................35

5SICK | CLV503/CLV505 BAR CODE SCANNERS2021-05/1AME
de Laserstrahlung
Die Geräte arbeiten mit einer Laserdiode (Rotlicht, λ =
650 nm) der Klasse 2 gemäß EN/IEC 60825-1:2014.
Die Laserklasse ist identisch zum Normenausgabe-
stand EN/IEC 60825-1:2007. 21 CFR 1040.10 wird
erfüllt, mit Ausnahme der Abweichungen nach Laser
Notice Nr. 50 vom 24. Juni 2007. Das gesamte Lese-
fenster ist Austrittsönung der Laserstrahlung. Um
die Einhaltung der Laserklasse 2 zu gewährleisten, ist
keine Wartung notwendig. Am Gerät bendet sich ein
Laserwarnschild in schwarz-gelber Ausführung.
VORSICHT
Optische Strahlung Laserklasse 2
Das menschliche Auge ist bei kurzeitiger Bestrahlung
bis zu 0,25 Sekunden nicht gefährdet. Bei längerem
Blick in den Laserstrahl ist eine Schädigung der Netz-
haut möglich. Die Laserstrahlung ist für die menschli-
che Haut ungefährlich.
• Nicht absichtlich in den Laserstrahl starren.
• Laserstrahl nicht auf die Augen von Personen
richten.
• Kann ein direkter Blick in den Laserstrahl nicht
ausgeschlossen werden z. B. bei Inbetriebnahme-
und Wartungsarbeiten, geeigneten Augenschutz
verwenden.
• Reflexionen des Laserstahls an spiegelnden Ober-
flächen vermeiden. Besonders bei Montage- und
Ausrichtarbeiten darauf achten.

6CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
• Gehäuse nicht öffnen. Durch das Öffnen wird die
Laserstrahlung nicht ausgeschaltet. Die Gefahr
kann sich durch das Öffnen des Gehäuses erhöhen
• Gültige nationale Bestimmungen zum Laserschutz
beachten.
VORSICHT
Wenn andere als die hier angegebenen Bedienungs-
oder Justiereinrichtungen benutzt oder andere Verfah-
rensweisen ausgeführt werden, kann dies zu gefährli-
cher Strahlungseinwirkung führen.
Laser radiation
The devices operate with a laser diode (red light, λ =
650 nm) of laser class 2 to EN/IEC 60825-1:2014.
The laser class is identical to issue EN/IEC 60825-
1:2007. Complies with 21 CFR 1040.10 except for
deviations pursuant to Laser Notice No. 50, dated
June 24, 2007. The entire reading window is the laser
radiation outlet opening. Maintenance is not required
to ensure compliance with laser class 2. The device
displays a black and yellow laser warning sign.
en

7SICK | CLV503/CLV505 BAR CODE SCANNERS2021-05/1AME
CAUTION
Optical radiation: Laser class 2
The human eye is not at risk when briey exposed
to the radiation for up to 0.25 seconds. Exposure to
the laser beam for longer periods of time may cause
damage to the retina. The laser radiation is harmless
to human skin.
• Do not look into the laser beam intentionally.
• Never point the laser beam at people‘s eyes.
• If it is not possible to avoid looking directly into
the laser beam, e.g., during commissioning and
maintenance work, suitable eye protection must
be worn.
• Avoid laser beam reflections caused by reflective
surfaces. Be particularly careful during mounting
and alignment work.
• Do not open the housing. Opening the housing will
not switch off the laser. Opening the housing may
increase the level of risk.
• Current national regulations regarding laser protec-
tion must be observed.
CAUTION
Use of controls or adjustments or performance of pro-
cedures other than those specied herein may result
in hazardous radiation exposure.

8CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
Einstieg
Packungsinhalt
• Stationärer Barcodescanner CLV503/CLV505 mit
RS-232- oder USB-Schnittstelle, je nach Bestellung
• Quick-Start
Bedienelemente
1 = Statusanzeige Leseergebnis
(Good Read/ No Read)
2 = Taste für Lesetakt (Trigger)
Getting started
Contents of package
• CLV503/CLV505 fixed mount bar code scanner
with RS 232 or USB interface, depending on the
order
• Quick Start
Control elements
1 = reading results status indicator
(Good Read/ No Read)
2 = button for reading cycle (trigger)
CLV503 CLV505
!
"
"
!
de
en

9SICK | CLV503/CLV505 BAR CODE SCANNERS2021-05/1AME
Elektrischer Anschluss
RS-232
Signal Aderfarbe
F.GND Abschirmung
(schwarz)
GND Schwarz
VCC
DC +5 V
Rot
TxD Grün
Signal Aderfarbe
RxD Weiß
RTS Grau
CTS Blau
NG Orange
OK Gelb
Trigger Braun
de
USB
Spannungsversorgung
Betriebsspannung DC 5 V ± 10%
Leistungsaufnahme, typ. 85 ... 150 mA (CLV503)
205 ... 500 mA (CLV505)
Leistungsaufnahme, max. 1.500 mA (CLV503)
2.000 mA (CLV505)

10 CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
RS-232-Schnittstelle
>Gerät an die RS-232-Schnittstelle des Computers
gemäß Aderfarbbelegung Seite 9 anschließen.
>Um manuell einen Trigger auszulösen:
Taste am Gehäuse drücken (siehe Seite 8).
>Um das Gerät per Kommando zu triggern:
folgende Kommandos über ein Terminalprogramm
an das Gerät schicken:
„ESC Z CR“ für den Triggerstart und
„ESC Y CR“ für den Triggerstopp.
>Um das Gerät per Hardware zu triggern:
das Triggersignal (Braun) mit der Masse (Schwarz)
verbinden, um den Trigger zu starten (siehe
Seite 9).
USB-Schnittstelle
>USB-Leitung mit dem Computer verbinden.
>Um manuell einen Trigger auszulösen:
Taste am Gehäuse drücken (siehe Seite 8).
>Um das Gerät per Kommando zu triggern:
folgende Kommandos über ein Terminalprogramm
an das Gerät schicken:
„ESC Z CR“ für den Triggerstart und
„ESC Y CR“ für den Triggerstopp.
Modi (nur USB)
1. Keyboard Wedge (Werkseinstellung)
2. Virtual Com Port
>USB-Treiber herunterladen (siehe Seite 2)
und auf dem Computer installieren.
>Nacheinander die Barcodes für „SET“,
„USB-VCP“ und „END“ scannen (siehe
Seite 17).
de

11SICK | CLV503/CLV505 BAR CODE SCANNERS2021-05/1AME
Electrical connection
RS 232
Signal Wire color
F.GND Shield (Black)
GND Black
VCC
DC +5 V
Red
TxD Green
RxD White
Signal Wire color
RTS Grey
CTS Blue
NG Orange
OK Yellow
Trigger Brown
USB
Power supply
Operating voltage 5 V DC ± 10%
Current consumption, typ. 85 to 150 mA (CLV503)
205 to 500 mA (CLV505)
Current consumption, max. 1,500 mA (CLV503)
2,000 mA (CLV505)
en

12 CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
RS 232 interface
>Connect the device to the RS 232 interface of the
computer according to wire colour assignment on
page 11.
>To manually activate a trigger:
press the button on the housing (see page 8).
>To trigger the device via a command:
send the following commands to the device via a
terminal program:
“ESC Z CR” for trigger start, and
“ESC Y CR” for trigger stop.
>To trigger the device via hardware:
connect the trigger signal (brown) with ground
(black) to start the trigger (see page 11).
USB interface
>Connect USB cable to the computer.
>To manually activate a trigger:
press the button on the housing (see page 8).
>To trigger the device via a command:
send the following commands to the device via a
terminal program:
“ESC Z CR” for trigger start, and
“ESC Y CR” for trigger stop.
Modes (only USB)
1. Keyboard Wedge (default setting)
2. Virtual Com Port
>Download the USB driver (see page 2) and
install it on the computer.
>Scan the bar codes for “SET”, “USB-VCP” and
“END” one after the other (see page 17).
en

13SICK | CLV503/CLV505 BAR CODE SCANNERS2021-05/1AME
Technische Informationen
Technical information

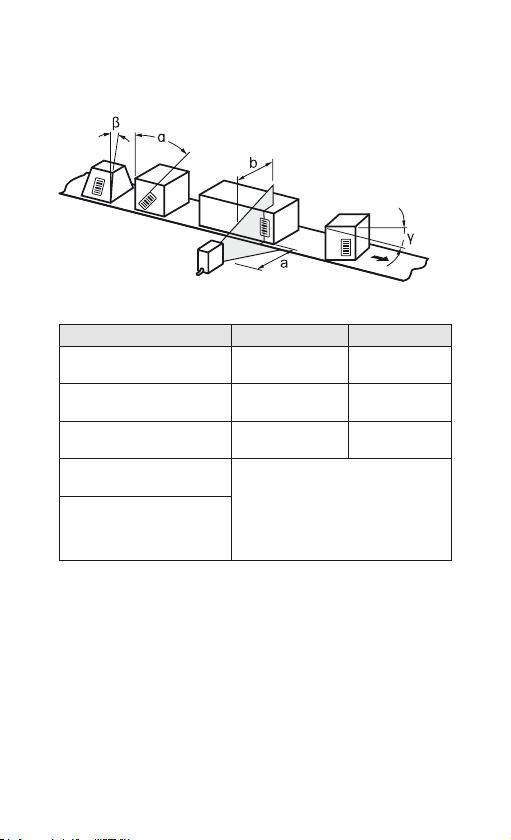

Prinzipielle Zuordnung der Scanlinie zum Barcode auf
dem Objekt und zur Förderrichtung
Allocation of the scanning line(s) for the bar code and
conveyor system
Önungswinkel / Aperture angle
CLV503 CLV505
Öffnungswinkel/ Aperture angle 44° 40°
en
de

14 CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
Winkelausrichtung des Geräts (Tilt, Pitch, Skew)
Angle alignment of the device (Tilt, Pitch, Skew)
CLV503 CLV505
α Azimuthwinkel (Tilt) /
α Azimuth angle (Tilt)
± 20° ± 25°
β Neigungswinkel (Pitch) /
β Inclination angle (Pitch)
± 35° ± 30°
γ Drehwinkel (Skew) /
γ Step angle (Skew)
± 50° ± 60°
a Leseabstand/
a Reading distance
Lesebereiche für verschiedene
Auflösungen siehe Lesefelddia-
gramme Seite 15 und 16.
Reading ranges of different resolu-
tions see reading field diagrams on
page 15 and 16.
b Lesebereich/
b Reading range

15SICK | CLV503/CLV505 BAR CODE SCANNERS2021-05/1AME
Lesefelddiagramme / Reading field diagrams
CLV503
Lesefeldhöhe/Reading field height (mm)
abcd
–300
–200
–100
100
200
300
0
700
6005004003002001000
Leseabstand/Reading distance
(mm)
Auflösung/Resolution
a: 0.15 mm
c: 0.50 mm d: 1.00 mm
b: 0.25 mm

16 CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
CLV505
abcd
–200
200
–150
150
–100
100
–50
50
0
350
300250200150100500
Leseabstand/Reading distance
(mm)
Leseabstand/Reading field height(mm)
Auflösung/Resolution
a: 0.15 mm
c: 0.50 mm d: 1.00 mm
b: 0.25 mm
de Konfigurations-Barcodes
Werkseitige Grundeinstellung
Die Werte der Grundeinstellung sind im Folgenden fett
gedruckt (Seite 18 .).
Um das Gerät auf die Grundeinstellung zurückzuset-
zen, folgendermaßen vorgehen:
1. Barcode für „SET“ scannen
2. Barcode für die vorliegende Schnittstellenoption
scannen
3. Barcode für „END“ scannen

17SICK | CLV503/CLV505 BAR CODE SCANNERS2021-05/1AME
Configuration bar codes
Default settings
The values of the basic default settings are printed in
bold below (from page 18 on).
Proceed as follows to reset the device with the basic
default settings:
1. Scan bar code for “SET”
2. Scan bar code for the particular interface option
3. Scan bar code for “END”
en
Schnittstellen
Interfaces
1. Defaults
SET _ZZ_
RS232 U2 _U2_
Serial TTL SS _SS_
AT wedge UB _UB_
USB-HID SU _SU_
USB-VCP C01 _C01_
Bluetooth SO _SO_
IEEE 802.15.4 SM _SM_
END
_ZZ_
1. Defaults
SET _ZZ_
RS232
U2 _U2_
Serial TTL
SS _SS_
AT wedge
UB _UB_
USB-HID
SU _SU_
USB-VCP
C01 _C01_
Bluetooth
SO _SO_
IEEE 802.15.4
SM _SM_
END _ZZ_
1. Defaults
SET _ZZ_
RS232
U2 _U2_
Serial TTL
SS _SS_
AT wedge
UB _UB_
USB-HID
SU _SU_
USB-VCP
C01 _C01_
Bluetooth
SO _SO_
IEEE 802.15.4
SM _SM_
END _ZZ_
1. Defaults
SET _ZZ_
RS232
U2 _U2_
Serial TTL
SS _SS_
AT wedge
UB _UB_
USB-HID
SU _SU_
USB-VCP
C01 _C01_
Bluetooth
SO _SO_
IEEE 802.15.4
SM _SM_
END _ZZ_
1. Defaults
SET
_ZZ_
RS232 U2
_U2_
Serial TTL SS _SS_
AT wedge UB _UB_
USB-HID SU _SU_
USB-VCP C01 _C01_
Bluetooth SO _SO_
IEEE 802.15.4 SM _SM_
END _ZZ_
1. Defaults
SET _ZZ_
RS232 U2 _U2_
Serial TTL SS _SS_
AT wedge UB _UB_
USB-HID SU
_SU_
USB-VCP C01
_C01_
Bluetooth SO _SO_
IEEE 802.15.4 SM _SM_
END _ZZ_
SET
END
*)
*) siehe Seite 10
*) see page 12

18 CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
Baud-Rate (RS-232)
Baud rate (RS 232)
2.1.1. Baud rate settings The baud rate is the rate at which bits are
transmitted from the reader to the host, and
vice versa. Both the reader and the host should
be set to the same baud rate
SET
_ZZ_
150 baud K0
_K0_
300 baud K1
_K1_
600 baud K2
_K2_
1200 baud K3
_K3_
2400 baud K4
_K4_
4800 baud K5
_K5_
9600 baud K6
_K6_
19200 baud K7
_K7_
38400 baud K8
_K8_
57600 baud K9
_K9_
115200 baud SZ
_SZ_
END
_ZZ_
2.1.1. Baud rate settings The baud rate is the rate at which bits are
transmitted from the reader to the host, and
vice versa. Both the reader and the host should
be set to the same baud rate
SET _ZZ_
150 baud
K0 _K0_
300 baud
K1 _K1_
600 baud
K2 _K2_
1200 baud
K3 _K3_
2400 baud
K4 _K4_
4800 baud
K5 _K5_
9600 baud
K6 _K6_
19200 baud
K7 _K7_
38400 baud
K8 _K8_
57600 baud
K9 _K9_
115200 baud
SZ _SZ_
END _ZZ_
SET
END

19SICK | CLV503/CLV505 BAR CODE SCANNERS2021-05/1AME
Daten, Parität, Stopp-Bits (RS-232)
Data, parity, stop bits (RS 232)
SET
_ZZ_
7 data bits L0
_L0_
8 data bits L1
_L1_
No parity L2
_L2_
Even parity L3
_L3_
Odd parity L4
_L4_
1 stop bit L5
_L5_
2 stop bits L6
_L6_
END
_ZZ_
SET _ZZ_
7 data bits
L0 _L0_
8 data bits
L1 _L1_
No parity
L2 _L2_
Even parity
L3 _L3_
Odd parity
L4 _L4_
1 stop bit
L5 _L5_
2 stop bits
L6 _L6_
END _ZZ_
SET
END

20 CLV503/CLV505 BAR CODE SCANNERS | SICK 2021-05/1AME
Handshake (RS-232)
Handshaking (RS 232)
2.1.3. Handshaking
SET
_ZZ_
No handshake P0
_P0_
Busy/ready P1
_P1_
Modem P2
_P2_
XON/XOFF ZG
_ZG_
ACK/NAK P3
_P3_
ACK/NAK NO
RESPONSE P4
_P4_
Flow Control time out
indefinitely I0
_I0_
Flow Control time out
100ms I1
_I1_
Flow Control time out
200ms I2
_I2_
Flow Control time out
400ms I3
_I3_
END
_ZZ_
2.1.3. Handshaking
SET _ZZ_
No handshake
P0 _P0_
Busy/ready
P1 _P1_
Modem
P2 _P2_
XON/XOFF
ZG _ZG_
ACK/NAK
P3 _P3_
ACK/NAK NO
RESPONSE
P4 _P4_
Flow Control time out
indefinitely
I0 _I0_
Flow Control time out
100ms
I1 _I1_
Flow Control time out
200ms
I2 _I2_
Flow Control time out
400ms
I3 _I3_
END _ZZ_
SET
END
