Siemens Milltronics RBSS User manual

Instruction Manual June 2008
RBSS
milltronics
English
Deutsch
Español
Français

© Siemens Milltronics Process Instruments Inc. 2008
Safety Guidelines: Warning notices must be observed to ensure personal safety as well as that of
others, and to protect the product and the connected equipment. These warning notices are
accompanied by a clarification of the level of caution to be observed.
Qualified Personnel: This device/system may only be set up and operated in conjunction with this
manual. Qualified personnel are only authorized to install and operate this equipment in accordance with
established safety practices and standards.
Unit Repair and Excluded Liability:
•The user is responsible for all changes and repairs made to the device by the user or the user’s
agent.
•All new components are to be provided by Siemens Milltronics Process Instruments Inc.
•Restrict repair to faulty components only.
•Do not reuse faulty components.
Warning: This product can only function properly and safely if it is correctly transported, stored,
installed, set up, operated, and maintained.
This product is intended for use in industrial areas. Operation of this equipment in a residential area
may cause interference to several frequency based communications.
Note: Always use product in accordance with specifications.
Copyright Siemens Milltronics Process
Instruments Inc. 2008. All Rights Reserved
Disclaimer of Liability
This document is available in bound version and in
electronic version. We encourage users to purchase
authorized bound manuals, or to view electronic versions
as designed and authored by Siemens Milltronics Process
Instruments Inc. Siemens Milltronics Process Instruments
Inc. will not be responsible for the contents of partial or
whole reproductions of either bound or electronic
versions.
While we have verified the contents of this
manual for agreement with the
instrumentation described, variations
remain possible. Thus we cannot
guarantee full agreement. The contents of
this manual are regularly reviewed and
corrections are included in subsequent
editions. We welcome all suggestions for
improvement.
Technical data subject to change.
MILLTRONICS®is a registered trademark of Siemens Milltronics Process Instruments Inc.
Contact SMPI Technical Publications European Authorized Representative
at the following address:
Technical Publications Siemens AG
Siemens Milltronics Process Instruments Inc. Industry Sector
1954 Technology Drive, P.O. Box 4225 76181 Karlsruhe
Peterborough, Ontario, Canada, K9J 7B1 Deutschland
Email: [e-mail]
•For a selection of Siemens Milltronics level measurement manuals, go to:
www. siemens.com/processautomation. Under Process Instrumentation, select
Level
Measurement
and then go to the manual archive listed under the product family.
•For a selection of Siemens Milltronics weighing manuals, go to:
www. siemens.com/processautomation. Under Weighing Technology, select
Continuous
Weighing Systems
and then go to the manual archive listed under the product family.

7ML19985GX63 RBSS Speed Sensor – INSTRUCTION MANUAL Page EN-1
English
Introduction
The Milltronics RBSS is a high-resolution, wheel-driven return belt speed sensor that
provides speed input to an integrator when used on a belt scale system.
The RBSS has a toothed gear, wheel, and trailing arm assembly, that rides along the
return belt. The gear and wheel rotate on a shaft fixed to the trailing arm. The internal
magnetic sensor detects the gear rotation and generates a signal proportional to the belt
speed. The output signal is transmitted via cable connection to the integrator to
determine the rate of the conveyed material.
The RBSS IS speed sensor contains a Pepperl + Fuchs, NAMUR rated, inductive proximity
switch, model number: NJ0.8-5GM-N. The proximity switch detects the gear rotation, and
transmits a signal to the integrator via the associated Switch Isolator.
The Manual
This instruction manual covers the installation, operation and maintenance of the RBSS
Speed Sensor Integrator. Belt scale instruction manuals can be downloaded from our
web site at www.siemens.com/processautomation. Go to:
https://pia.khe.siemens.com/index.asp?Nr=9881.
We always welcome questions, comments, or suggestions about manual content, design,
and accessibility. Please direct your questions or comments to
[email protected].
Note:
• The RBSS is to be used only in the manner outlined in this instruction manual.
• This product is intended for use in industrial areas. Operation of this equipment
in a residential area may cause interference to several frequency based
communications.

Page EN-2 RBSS Speed Sensor – INSTRUCTION MANUAL 7ML19985GX63
English
RBSS Specifications
Power
• RBSS CE: 4.5 to 28 V DC, 16 mA max
• RBSS IS: 5 to 25 V DC from IS Switch Isolator
Temperature
• RBSS CE: -40 to +110 °C (-40 to +230 °F)
• RBSS IS: -25 to +100 °C (-14 to +212 °F)
Input
• shaft rotation 2 to 450 rpm, bi-directional
Output
• 60 pulses per revolution, 2 to 450 Hz, 45.8 pulses/foot (150.4 pulses/meter)
• RBSS CE: open collector sinking output, 25 mA
• RBSS IS: load current, 0 to 15 mA
Cable
• RBSS CE: 3 m (10 ft), 3 conductor 22 AWG (0.324 mm2), PVC shielded cable
300 m (1000 ft) maximum cable run
• RBSS IS: 2 m (6.5 ft), 2 conductor 26 AWG (0.129 mm2), PVC covered cable
300 m (1000 ft) maximum cable run to IS switch isolator
300 m (1000 ft) maximum cable run from IS switch isolator and integrator
Construction
• trailing arm: painted mild steel
• sensor wheel: 127 mm (5") diameter, polyurethane tread
Approvals
• RBSS CE: CE
• RBSS IS: uses CE, ATEX and CSA approved Pepperl + Fuchs
Proximity Switch and IS Switch Isolator
(See Switch and Isolator Approvals below.)
Switch and Isolator Approvals
Proximity Switch Approval Ratings (Pepperl + Fuchs #NJ0.8-5GM-N)
• ATEX II 1D Ex iaD 20 T 108 °C (with suitable IS Switch Isolator)1
• CSA (with suitable IS Switch Isolator or Switch Amplifier): General Purpose
•CE
IS Switch Isolator Approval Ratings (Pepperl + Fuchs #KFA5-SOT2-Ex2 and #KFA6-
SOT2-Ex2)
• ATEX II 1G D [EEx ia] II C
• CSA: Class I, Div. 1, Groups A,B,C, and D.
Class II, Div. 1, Groups E,F, and G.
Class III
•CE
Note: The Approval Ratings for the Proximity Switch and the IS Switch Isolator
are the property of Pepperl + Fuchs. For current approvals go to:
http://www.am.pepperl-fuchs.com/.
1. Based on the ATEX rating of the NAMUR slotted sensor and CSA approvals.

7ML19985GX63 RBSS Speed Sensor – INSTRUCTION MANUAL Page EN-3
English
Dimensions
RBSS
Mounting Bracket
60 tooth
gear
38 mm
(1.5")
100mm
(3.94")2)
50 mm
(1.97")3)
through hole for
cable gland
22 mm (0.88")
ø 25 mm
(
1"
)
through both walls
ø 127 mm
(5")
610 mm
(24") 648 mm
(25.5")
3 m (10 ft)1)
shielded cable sensor
1) Cable for RBSS IS is 2 m (6.5 ft)
2) Dimension equals 102 mm (4") if manufactured in Canada
3) Dimension equals 51 mm (2") if manufactured in Canada
105 mm
(4.13")
114 mm
(4.5") ref.
5 mm
(0.19")
ø 25 mm (1") through both sides
ø 11 mm (0.44"), 2 places
51 mm
(2")
25 mm
(1")
114 mm
(4.5") 57 mm
(2.25")
29 mm
(1.13")
25 mm (1") 25 mm (1")

Page EN-4 RBSS Speed Sensor – INSTRUCTION MANUAL 7ML19985GX63
English

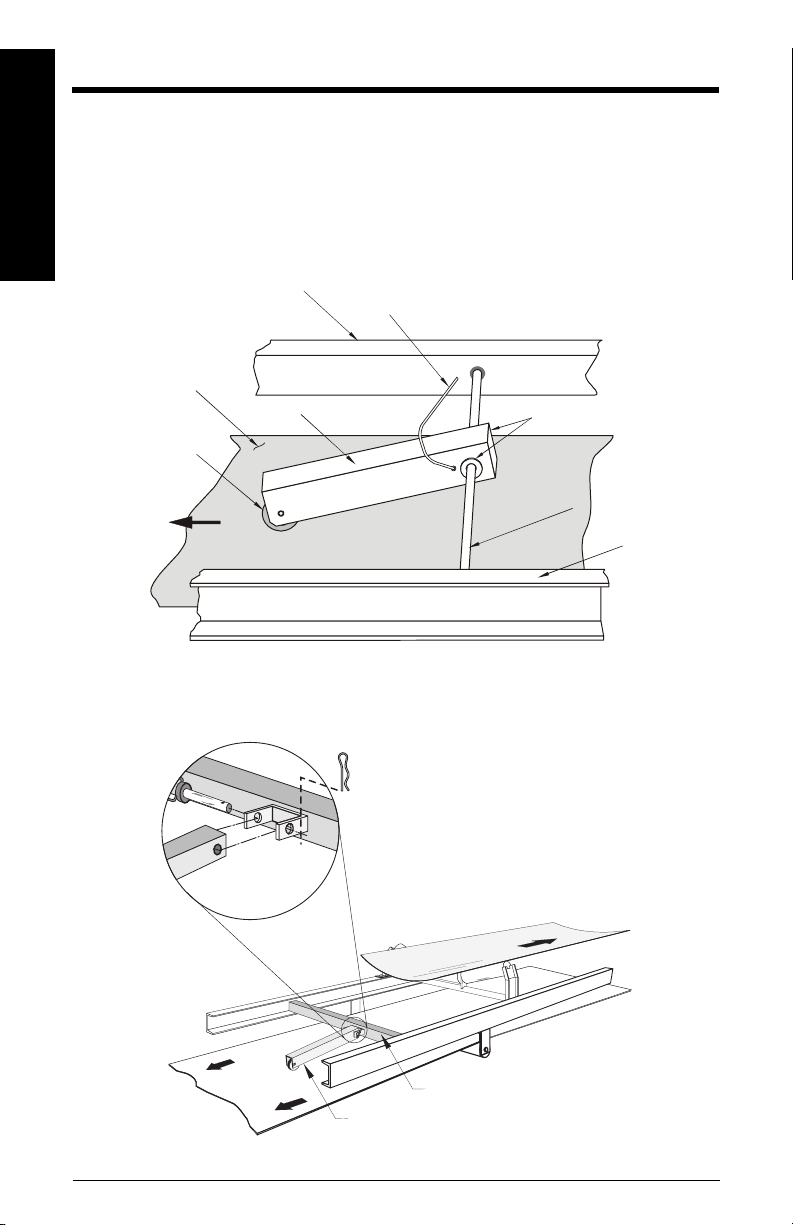

Installation
Location
The RBSS should be located near the scale assembly to simplify wiring. The wheel
should ride on the return belt, either just before or just after a return belt idler.
RBSS without mounting bracket
The standard RBSS mounting attaches to the conveyor stringers via a customer-supplied
1" cross bar, cut and fastened to the stringers.
RBSS with mounting bracket
The RBSS speed sensor attaches to a customer-supplied structural cross member via a
pivot and bracket assembly.
stringer
belt
wheel
24 mm (1") washers, 2 places
(customer-supplied)
24 mm (1") diameter
cross bar (customer-
supplied)
stringer
cable
return belt
travel
RBSS
RBSS
cross member (customer-supplied)
pin clip

7ML19985GX63 RBSS Speed Sensor – INSTRUCTION MANUAL Page EN-5
English
Installation Steps
RBSS without mounting bracket
1. Measure the distance between the inside of the conveyor stringers, and then cut
the 24 mm (1”) cross bar to the measured length.
2. Orient the Return Belt Speed Sensor as shown in the “RBSS without mounting
bracket” on page 4.
3. Slide the cross bar through the hole on the end of the Return Belt Speed Sensor, and
then slide one 24 mm (1”) washer onto either end of the cross bar.
4. Position the assembly so the sensor wheel rides in the middle of the return belt.
5. Make sure there is 3 mm (1/8”) clearance between the sides of the sensor and the
washers, and then tack-weld the washers to the cross bar.
6. Tack-weld one end of the cross bar to one stringer.
7. Square the entire assembly with the return belt so the wheel will ride straight.
8. Tack-weld the other end of the cross bar to the opposite stringer, making sure the
assembly remains square with the belt.
9. Run the belt to check that the wheel is riding straight on the belt and is not pulling to
either side. If necessary, break one weld and pivot the entire assembly until the
wheel runs true.
RBSS with mounting bracket
1. Position the RBSS mounting bracket against a structural cross member so the
sensor wheel rides in the middle of the return belt. See the “RBSS with mounting
bracket” on page 4.
2. Drill and fasten or tack-weld the RBSS mounting bracket in place.
3. Position the RBSS between the bracket arms, and insert pin. Insert pin clip into pin.
4. Run the belt to check that the wheel is riding straight on the belt and is not pulling to
either side. If necessary, reposition the bracket until the wheel runs true.
stringer
tack-weld washers (2 places)
cross bar
RBSS
return belt

Page EN-6 RBSS Speed Sensor – INSTRUCTION MANUAL 7ML19985GX63
English
Interconnection
Ensure that there is sufficient slack in the cabling to allow the RBSS arm to pivot freely so
the wheel rides on the belt. Restriction of the arm can cause slippage or excessive
contact between the belt and the wheel.
Connection
RBSS CE
RBSS IS
Note: All wiring must be done in conjunction with approved conduit, boxes, and
fittings and to procedures in accordance with all governing regulations.
RBSS Integrator
red excitation
white signal
black common
RBSS IS IS Switch Isolator
Terminal Integrator
brown 1
blue 3
7 speed signal input
8excitation of load cells

7ML19985GX63 RBSS Speed Sensor – INSTRUCTION MANUAL Page EN-7
English
Maintenance
Inspection
• Inspect the RBSS periodically to ensure that it can rotate freely about the pivot pin
or cross bar.
• Inspect the proximity switch area periodically and remove any material build-up.
Unit Repair and Excluded Liability
All changes and repairs must be done by qualified personnel and applicable safety
regulations must be followed. Please note the following:
• The user is responsible for all changes and repairs made to the device.
• All new components must be provided by Siemens Milltronics Process Instruments Inc.
• Restrict repair to faulty components only.
• Do not re-use faulty components.

Page EN-8 RBSS Speed Sensor – INSTRUCTION MANUAL 7ML19985GX63
English

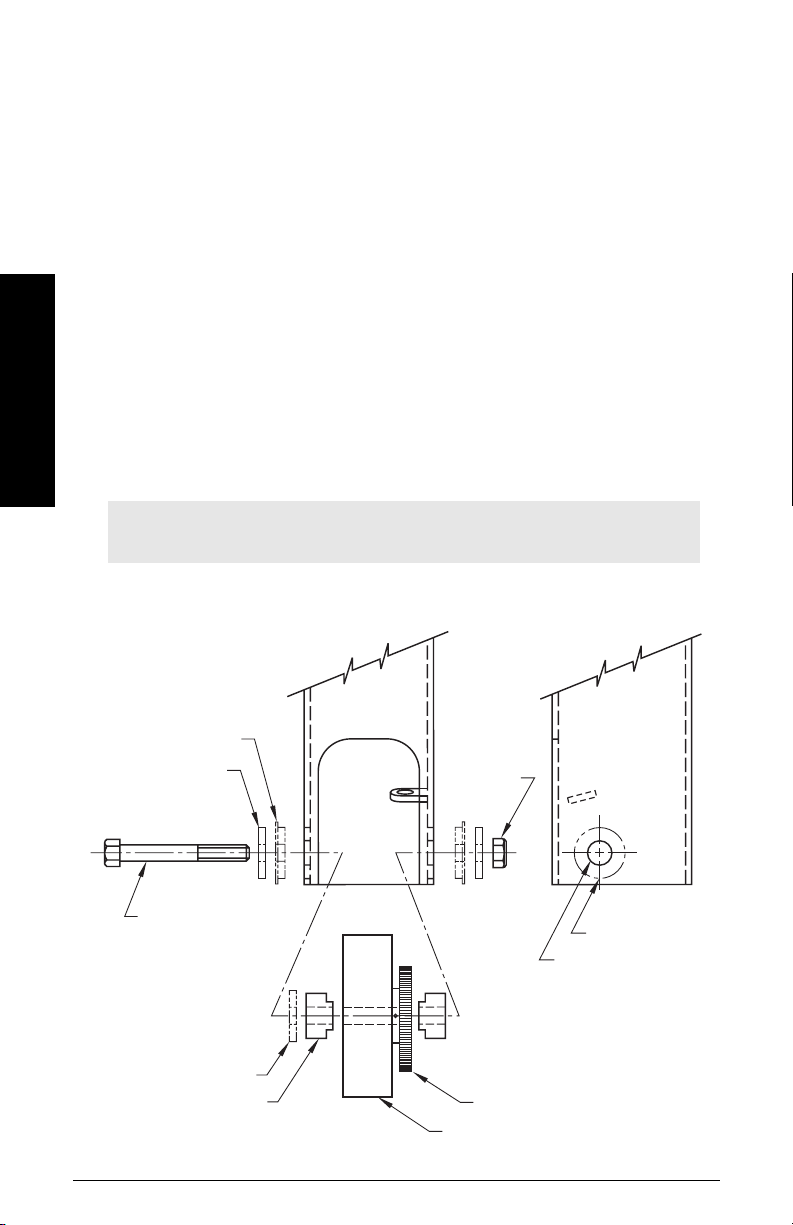

Wheel and Bearing Repair
Case 1 - for tube housings with through holes for bolt and bushings of 22 mm (7/8")
Parts required:
•1– wheel assembly, complete with sealed bearings and 60 tooth gear
•2– bushings
•1– M12 washer (optional - See * on diagram below.)
•2– stepped washers
•1– hex head bolt M12x1.75, 120 mm long
•1– locking hex nut M12x1.75
Case 2 - for tube housings with through holes for bolt of 13 mm (½")
Parts required:
•1– wheel assembly, complete with sealed bearings and 60 tooth gear
•2– bushings
•3– M12 washers (1 of 3 washers is optional. See * on diagram below.)
•1– hex head bolt M12x1.75, 120 mm long
•1– locking nut M12x1.75
Note: Spare parts kit 7MH7723-1FX contains parts for both Case 1 and Case 2.
Extra M12 washers and stepped washers are provided.
M12x1.75
locking
hex nut3)
hex head bolt
M12 flat washer (2)2)
stepped washer (2)1)
60 tooth gear
wheel assembly
bushing (2)
* optional M12 washer:
- required if housing is imperial
4" x 4" x 3/16" square tubing
- not required if housing is
metric 100 mm x 100 mm x 5 mm
square tubing
22 mm (7/8") hole1)
13 mm (½") hole2)
Front view Side view
*
1) Case 1
2) Case 2
3) Tor
q
ue to 34 Nm (25 ft.lbs)

7ML19985GX63 RBSS Geschwindigkeitssensor – BETRIEBSANLEITUNG Seite DE-1
Deutsch
Einführung
Der Milltronics RBSS ist ein Geschwindigkeitssensor mit Laufrad zur Montage auf dem
Untergurt. In Verbindung mit einer Bandwaage liefert er Geschwindigkeitssignale an
einen Messumformer.
Der RBSS Sensor ist mit einem Zahnrad und einem Rad ausgestattet. Der nachlaufende
Arm liegt auf dem Untergurt auf. Zahnrad und Rad drehen sich an einer am nachlaufen-
den Arm befestigten Welle. Der interne Magnetsensor erfasst die Radumdrehung und
erzeugt ein zur Bandgeschwindigkeit proportionales Signal. Das Ausgangssignal wird
über Kabelanschluss an den Messumformer übertragen; daraus wird die Förderstärke
bestimmt.
Der Geschwindigkeitssensor RBSS IS (eigensichere Ausführung) besitzt einen integrier-
ten Pepperl + Fuchs Näherungsschalter mit NAMUR Zulassung, Modellnr.: NJ0.8-5GM-N.
Der Näherungsschalter erfasst die Radumdrehung und übertragt über den zugehörigen
Trennschaltverstärker ein Signal an den Messumformer.
Die Betriebsanleitung
In dieser Betriebsanleitung finden Sie Angaben zu Installation, Betrieb und Wartung des
RBSS Geschwindigkeitssensors. Betriebsanleitungen für Bandwaagen stehen auf
unserer Website zum Download zur Verfügung: www.siemens.com/processautomation.
Siehe: https://pia.khe.siemens.com/index.asp?Nr=9881.
Für Fragen, Vorschläge und Bemerkungen zu Inhalt, Aufbau und Verfügbarkeit der
Betriebsanleitung sind wir jederzeit offen. Bitte richten Sie Ihre Fragen oder Kommentare
an [e-mail].
Hinweis:
• Der RBSS darf nur gemäß den Anweisungen in dieser Betriebsanleitung
verwendet werden.
• Dieses Produkt ist für den Einsatz im Industriebereich vorgesehen. Bei
Verwendung in Wohngebieten kann es zu Störungen von verschiedenen
Funkanwendungen kommen.

Seite DE-2 RBSS Geschwindigkeitssensor – BETRIEBSANLEITUNG 7ML19985GX63
Deutsch
RBSS Technische Daten
Hilfsenergie
• RBSS CE: DC 4,5 ... 28 V, 16 mA max.
• RBSS IS (eigensicher): DC 5 ... 25 V vom eigensicheren Trennschaltverstärker
Temperatur
• RBSS CE: -40 ... +110°C (-40 ... +230 °F)
• RBSS IS: -25 ... +100°C (-14 ... +212 °F)
Eingang
• Wellenumdrehung 2 ... 450 U/min, bidirektional
Ausgang
• 60 Impulse pro Umdrehung, 2 ... 450 Hz, 150,4 Impulse/m (45,8 Impulse/ft)
• RBSS CE: offener Kollektor NPN Transistor, 25 mA
• RBSS IS: Laststrom, 0 ... 15 mA
Kabel
• RBSS CE: 3 m (10 ft), 3-adriges 0,324 mm2(22 AWG), PVC abgeschirmtes Kabel
maximale Kabellänge 300 m (1000 ft)
• RBSS IS (eigensicher): 2 m, 2-adriges 0,129 mm2(26 AWG), PVC beschichtetes Kabel
max. Kabellänge zum IS Trennschaltverstärker 300 m (1000 ft)
max. Kabellänge vom IS Trennschaltverstärker und Messumformer 300 m (1000 ft)
Werkstoff
• nachlaufender Arm: lackierter, unlegierter Stahl
• Sensorrad: Durchmesser 127 mm (5"), Polyurethan-Reifen
Zulassungen
• RBSS CE: CE
• RBSS IS: Verwendet CE, ATEX und CSA zugelassenen Näherungsschalter
und eigensicheren Trennschaltverstärker von Pepperl + Fuchs
(Siehe Zulassungen Schalter und Schaltverstärker unten.)
Zulassungen von Schalter und Schaltverstärker
Nennzulassungen des Näherungsschalters (Pepperl + Fuchs #NJ0.8-5GM-N)
• ATEX II 1D Ex iaD 20 T 108 °C (mit geeignetem IS Trennschaltverstärker)1
• CSA (mit geeignetem IS Trennschaltverstärker oder Transistorschaltverstärker):
Allgemeine Verwendung
•CE
Nennzulassungen des IS Trennschaltverstärkers (Pepperl + Fuchs #KFA5-SOT2-
Ex2 und #KFA6-SOT2-Ex2)
• ATEX II 1G D [EEx ia] II C
• CSA: Class I, Div. 1, Gruppen A,B,C und D.
Class II, Div. 1, Groups E,F und G.
Class III
•CE
Hinweis: Die Zulassungsdaten für den Näherungsschalter und Trennschaltver-
stärker sind Eigentum von Pepperl + Fuchs. Aktuelle Zulassungen finden Sie unter:
http://www.am.pepperl-fuchs.com/.
1. Gemäß ATEX Zulassung von NAMUR Sensoren in Schlitzausführung und CSA Zulassung.

7ML19985GX63 RBSS Geschwindigkeitssensor – BETRIEBSANLEITUNG Seite DE-3
Deutsch
Abmessungen
RBSS
Montagehalterung
Zahnrad
mit 60
Zähnen
38 mm
(1.5")
100mm
(3.94")2)
50 mm
(1.97")3)
durch Loch für
Kabelverschraubung
22 mm (0.88")
ø 25 mm
(
1"
)
durch beide Wände
ø 127 mm
(5")
610 mm
(24") 648 mm
(25.5")
3 m (10 ft)1)
abgeschirmtes Kabel Sensor
1) Länge des Kabels für RBSS IS: 2 m (6.5 ft)
2) Maß entspricht 102 mm (4") bei Herstellung in Kanada
3) Maß entspricht 51 mm (2") bei Herstellung in Kanada
105 mm
(4.13")
114 mm
(4,5”) Ref.
5 mm
(0.19")
ø 25 mm (1”) durch beide Seiten
ø 11 mm (0,44"), x 2
51 mm
(2")
25 mm
(1")
114 mm
(4.5") 57 mm
(2.25")
29 mm
(1.13")
25 mm (1") 25 mm (1")

Seite DE-4 RBSS Geschwindigkeitssensor – BETRIEBSANLEITUNG 7ML19985GX63
Deutsch
Installation
Einbauort
Bauen Sie den RBSS in der Nähe der Bandwaage ein, um die Verkabelung zu erleichtern.
Das Rad muss auf dem Untergurt aufliegen, entweder kurz vor oder kurz nach einer
Untergurtrolle.
RBSS ohne Montagehalterung
Für eine Standard-Montage des RBSS an den Holmen des Gurtförderers ist ein
kundenseitiger 1" Querträger erforderlich, der auf die Holme zugeschnitten und daran
befestigt ist.
RBSS mit Montagehalterung
Der RBSS Geschwindigkeitssensor wird über eine Drehachse und eine Halterung an
einem kundenseitigen Querträger befestigt.
Holm
Förderband
Rad
24 mm (1") Scheiben, x 2
(kundenseitig)
Querträger mit 24 mm
(1”) Durchmesser
(kundenseitig)
Holm
Kabel
Rücklaufband
RBSS
RBSS
Querträger (kundenseitig)
Klammer

7ML19985GX63 RBSS Geschwindigkeitssensor – BETRIEBSANLEITUNG Seite DE-5
Deutsch
Einbauschritte
RBSS ohne Montagehalterung
1. Messen Sie den Abstand zwischen den Holmeninnenseiten und schneiden Sie
dann den 24 mm (1") Querträger auf die gemessene Länge zu.
2. Richten Sie den RBSS Geschwindigkeitssensor so aus, wie es die Abbildung “RBSS
ohne Montagehalterung” auf Seite 4 zeigt.
3. Schieben Sie den Querträger durch das Loch am Ende des RBSS und schieben Sie
dann jeweils eine 24 mm (13) Scheibe auf jede Seite des Querträgers.
4. Positionieren Sie das Ganze nun so, dass das Sensorrad mittig auf dem Rücklauf-
band aufliegt.
5. Zwischen den Sensorseiten und den Scheiben muss ein Zwischenraum von 3 mm
(1/8") beachtet werden. Heften Sie daraufhin die Scheiben an den Querträger.
6. Heften Sie ein Ende des Querträgers an einen Holm.
7. Bringen Sie den ganzen Aufbau in einen rechten Winkel zum Rücklaufband, damit
das Rad gerade auf dem Band läuft.
8. Heften Sie das andere Ende des Querträgers am gegenüberliegenden Holm an.
Prüfen Sie, dass der Aufbau rechtwinklig zum Band ist.
9. Lassen Sie das Band laufen. Das Rad muss korrekt auf dem Band aufliegen und darf
nicht seitlich abtreiben. Falls nötig, ist eine Schweißstelle wieder zu lösen und der
ganze Aufbau so weit zu schwenken, bis das Rad die richtige Stellung hat.
RBSS mit Montagehalterung
1. Positionieren Sie die RBSS Montagehalterung an einem Querträger des Gurtförde-
rers, so dass das Rad mittig auf dem Rücklaufband aufliegt. Siehe “RBSS mit Mon-
tagehalterung” auf Seite 4.
2. Bringen Sie die RBSS Montagehalterung entweder durch Bohrung oder
Heftschweißung an.
3. Positionieren Sie den RBSS in den Halter und fügen Sie den Dübel ein. Stecken Sie
die Klammer in den Dübel.
4. Lassen Sie das Band laufen. Das Rad muss korrekt auf dem Band aufliegen und darf
nicht seitlich abtreiben. Falls nötig, richten Sie die Halterung aus, bis das Rad
gerade auf dem Band läuft.
Holm
Heftstelle Scheiben (x 2)
Querträger
RBSS
Rücklaufband

Seite DE-6 RBSS Geschwindigkeitssensor – BETRIEBSANLEITUNG 7ML19985GX63
Deutsch
Anschluss
Die Verkabelung muss lose genug sein, damit sich der Arm des RBSS frei drehen kann
und das Rad auf dem Gurt aufliegt. Eine Einschränkung des Arms kann zu Schlupf oder
einem zu starken Kontakt zwischen Gurt und Rad führen.
Anschluss
RBSS CE
RBSS IS (eigensicher)
Hinweis: Der Anschluss muss mit zugelassenen Leitungen und Zubehör und
unter Beachtung der einschlägigen, technischen Bestimmungen und Vorschriften
durchgeführt werden.
RBSS Messumformer
rot Versorgung
weiß Signal
schwarz gemeinsame Leitung
RBSS IS
IS Trennschalt-
verstärker
Klemme
Messumformer
braun 1
blau 3
7 Eingang Geschwindigkeitssignal
8Versorgung der Wägezellen

7ML19985GX63 RBSS Geschwindigkeitssensor – BETRIEBSANLEITUNG Seite DE-7
Deutsch
Wartung
Prüfungen
• Der RBSS ist regelmäßig zu prüfen, um eine ungehinderte Drehung am Drehzapfen
oder Querträger zu gewährleisten.
• Prüfen Sie regelmäßig den Näherungsschalter und entfernen Sie ggf.
Materialablagerungen.
Gerätereparatur und Haftungsausschluss
Alle Änderungen und Reparaturen müssen von qualifiziertem Personal unter Beachtung
der jeweiligen Sicherheitsbestimmungen vorgenommen werden. Bitte beachten Sie:
• Der Benutzer ist für alle Änderungen und Reparaturen am Gerät verantwortlich.
• Alle neuen Bauteile sind von Siemens Milltronics Process Instruments Inc. bereit zu
stellen.
• Reparieren Sie lediglich defekte Bauteile.
• Defekte Bauteile dürfen nicht wiederverwendet werden.

Seite DE-8 RBSS Geschwindigkeitssensor – BETRIEBSANLEITUNG 7ML19985GX63
Deutsch
Reparatur von Rad und Lager
Fall 1 - bei einem Rohrgehäuse mit Durchgangsbohrungen für 22 mm (7/8") Schraube und
Lagerbuchsen
Erforderliche Teile:
•1– Radaufbau mit abgedichteten Lagern und Zahnrad (60 Zähne)
•2– Lagerbuchsen
•1– M12 Scheibe (optional - Siehe * in der Abbildung unten.)
•2– Stufenscheiben
•1– Sechskantbolzen M12x1.75, 120 mm lang
•1– M12x1.75 Sechskantmutter zum Absichern
Fall 2 - bei einem Rohrgehäuse mit Durchgangsbohrungen für 13 mm (½") Schraube
Erforderliche Teile:
•1– Radaufbau mit abgedichteten Lagern und Zahnrad (60 Zähne)
•2– Lagerbuchsen
•3– M12 Scheiben (1 der 3 Scheiben ist optional. Siehe * in der Abbildung unten.)
•1– Sechskantbolzen M12x1.75, 120 mm lang
•1– M12x1.75 Sicherungsmutter
Hinweis: Ersatzteilesatz 7MH7723-1FX erhält Teile für Fall 1 und Fall 2. Es werden
zusätzliche M12 Scheiben und Stufenscheiben geliefert.
M12x1.75
Sechskant-
mutter zum
Absichern3)
Sechskantbolzen
M12 flache Scheibe (2)2)
Stufenscheibe (2)1)
Zahnrad mit 60 Zähnen
Radaufbau
Lagerbuchse (2)
* optionale M12 Scheibe:
- erforderlich, wenn das Gehäuse
ein Quadratrohr in britischem Maß
ist (4" x 4" x 3/16")
- nicht erforderlich, wenn das
Gehäuse ein Quadratrohr in
metrischem Maß ist (100 mm x
100 mm x 5 mm)
22 mm (7/8") Loch1)
13 mm (½") Loch2)
Ansicht von vorne Seitenansicht
*
1) Fall 1
2) Fall 2
3) Drehmoment bis 34 Nm (25 ft.lbs)

7ML19985GX63 Sensor RBSS – MANUAL DE INSTRUCCIONES Página ES-1
Español
Introducción
El sensor de velocidad de alta resolución Milltronics RBSS para cintas de retorno
proporciona señales de velocidad a un integrador para básculas de cinta.
El brazo del sensor RBSS tiene un piñón de dientes y una rueda en contacto con la banda
de retorno. La rueda y el piñón giran alrededor de un eje fijo en el brazo. El sensor
magnético interno detecta la rotación del piñón y genera una señal proporcional a la
velocidad de la banda. La señal de salida se transmite por cable hasta el integrador para
calcular la velocidad del producto transportado.
El sensor de velocidad RBSS IS integra un interruptor de proximidad inductivo Pepperl +
Fuchs, NAMUR, número modelo: NJ0.8-5GM-N. El interruptor de proximidad detecta la
rotación del piñón y transmite la señal al integrador vía el interruptor-seccionador
correspondiente.
Acerca del manual
El manual cubre la instalación, el funcionamiento y el mantenimiento del sensor de
velocidad RBSS. La documentación relativa a las básculas de cinta está disponible en
www.siemens.com/processautomation.
Ver: https://pia.khe.siemens.com/index.asp?Nr=9881.
No dude en enviarnos sus sugerencias y comentarios acerca del contenido y diseño de
este manual. Por favor dirija sus comentarios a [email protected]om.
Importante:
• El RBSS debe funcionar únicamente de la manera como lo especifica el
fabricante.
• Este aparato se ha diseñado para el uso en ámbito industrial. El uso de este
aparato en instalaciones residenciales puede causar interferencias a varias
comunicaciones por radio.

Página ES-2 Sensor RBSS – MANUAL DE INSTRUCCIONES 7ML19985GX63
Español
Especificaciones técnicas del RBSS
Alimentación
• RBSS CE: 4,5 ... 28 V DC, máx. 16 mA
• RBSS IS: 5 ... 25 V DC del interruptor-seccionador intrínsecamente seguro
Temperatura
• RBSS CE: -40 ... +110 °C (-40 ... +230 °F)
• RBSS IS: -25 ... +100 °C (-14 ... +212 °F)
Entrada
• Rotación bidireccional del eje: 2 a 450 r/min
Salida
• 60 impulsos por revolución, 2 a 450 Hz, 45,8 impulsos/pie (150,4 impulsos/m)
• RBSS CE: salida colector abierto, 25 mA
• RBSS IS: corriente de carga, 0 a 15 mA
Cable de conexión
• RBSS CE: 3 m (10 ft) de cable con cubierta PVC, 3 conductores, 22 AWG (0,324 mm2)
Máxima longitud del cable 300 m (1000 ft)
• RBSS IS: 2 m (6.5 ft) de cable con cubierta PVC, 2 conductores, 26 AWG (0,129 mm2)
máxima longitud del cable de conexión al interruptor-seccionador IS: 300 m (1000 ft)
máxima longitud del cable de conexión al interruptor-seccionador IS/integrador: 300 m
(1000 ft)
Características constructivas
• Brazo del sensor: acero dulce pintado
• Rueda del sensor: diámetro 127 mm (5”), rosca de poliuretano
Homologaciones
• RBSS CE: CE
• RBSS IS: Emplea un interruptor de proximidad y conmutador aislador IS
Pepperl + Fuchs, homologado CE, ATEX y CSA (ver
Homologaciones del interruptor y aislador a continuación.)
Aprobaciones del Interruptor de proximidad y del Interruptor-seccionador
Aprobación del Interruptor de proximidad (Pepperl + Fuchs #NJ0.8-5GM-N)
• ATEX II 1D Ex iaD 20 T 108 °C (con conmutador aislador IS adecuado)1
• CSA (con interruptor-seccionador IS / Amplificador adaptado): Uso general
•CE
Certificaciones del interruptor-seccionador IS
(Pepperl + Fuchs #KFA5-SOT2-Ex2 y #KFA6-SOT2-Ex2)
• ATEX II 1G D [EEx ia] II C
• CSA: Clase I, Div. 1, Grupos A, B, C, y D.
Clase II, Div. 1, Grupos E, F, y G. Clase III
•CE
Importante: Las aprobaciones del Interruptor de proximidad y del Interruptor-
seccionador IS son la propiedad de Pepperl+Fuchs. Homologaciones listadas en:
http://www.am.pepperl-fuchs.com/.
1. Certificación ATEX aplicable al sensor de proximidad NAMUR y aprobaciones CSA.
