SIMATIC NET
Industrial Wireless LAN
Antenne ANT793-8DJ
Kompaktbetriebsanleitung
Rechtliche Hinweise
Qualifiziertes Personal
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige
Aufgabenstellung
qualifiziertem Personal
gehandhabt werden unter Beachtung der für die
jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin enthaltenen
Sicherheits- und Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und
Erfahrung befähigt, im Umgang mit diesen Produkten/Systemen Risiken zu erkennen und
mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNUNG
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen
Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -
komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen
sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und
Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden.

Antenne ANT793-8DJ
4A5E03484059, 01/2017
Warnhinweiskonzept
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur
Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen
Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden
stehen ohne Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in
abnehmender Reihenfolge wie folgt dargestellt.
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten
kann
, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
VORSICHT
bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
ACHTUNG
bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen
nicht getroffen werden.
Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten
Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden
gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden
angefügt sein.

Antenne ANT793-8DJ
A5E03484059, 01/2017 5
Inhaltsverzeichnis
1 Sicherheitshinweise......................................................................................5
2 Beschreibung...............................................................................................6
3 Montage ......................................................................................................7
3.1 Wandmontage........................................................................... 7
3.2 Mastmontage ............................................................................ 8
4 Anschließen.................................................................................................9
5 Technische Daten ......................................................................................11
6 Maßbilder...................................................................................................16
1
Sicherheitshinweise
WARNUNG
Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters
befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen
Systeme die Möglichkeit eines Blitzschutz-Potentialausgleichs gegeben ist.
Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die
Anforderungen der Normen VDE 0182 bzw. IEC 62305.
WARNUNG
Das Gerät (und dessen Bauteile) darf nur entsprechend der im Katalog oder der
Betriebsanleitung beschrieben Verwendung eingesetzt werden. Es darf nur mit
Geräten oder Komponenten anderer Hersteller kombiniert werden, wenn diese
Komponenten durch Siemens freigegeben wurden.
Die Anleitung ist für den industriellen Einsatz vorgesehen.
Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es
entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert,
benutzt und gepflegt wird.

Antenne ANT793-8DJ
6A5E03484059, 01/2017
2
Beschreibung

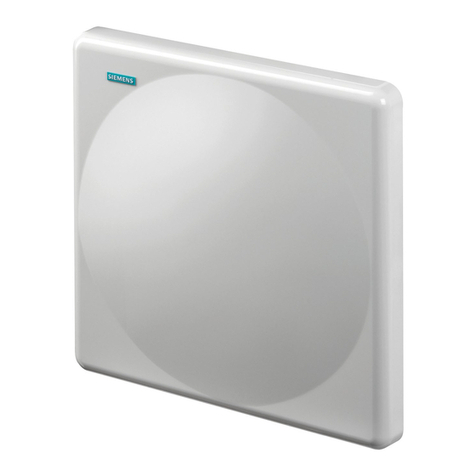

Bei der Antenne ANT793-8DJ handelt es sich um eine zweifach horizontal/vertikal
polarisierte Richtantenne.
Hinweis
Die Antenne ANT793
-8DJ kann nicht bei allen SCALANCE Access Points bzw.
Client
-Modulen eingesetzt werden. Bei einigen Geräten darf die Antenne nur mit
flexiblen Verbindungskabeln bestimmter Länge verwendet werden. Beachten Sie
hierzu die Hinweise in den gerätespezifischen Betriebsanleitungen.
Lieferumfang
Folgende Teile gehören zum Lieferumfang der Antenne:
●Antenne mit zwei N-Connectoren female
●Universalbefestigungssatz für die Wand- und Mastmontage
●Kompaktbetriebsanleitung
Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei unvollständiger
Lieferung oder bei äußeren Beschädigungen mit Ihrem Lieferanten oder der örtlichen
Siemens-Geschäftsstelle in Verbindung.
Optionales Zubehör
Verbindungsleitung N-Connect/R-SMA
Zum Anschließen an SCALANCE W700 mit R-SMA-Anschlüssen, z.B.
SCALANCE W700 RJ45, ist die flexible Verbindungsleitung N-Connect/R-SMA
Male/Male als Zubehör lieferbar.
Länge in m
Artikelnummer
0,3
6XV1875-5CE30
1
6XV1875-5CH10
2
6XV1875-5CH20
5
6XV1875-5CH50
10
6XV1875-5CN10

Montage
Antenne ANT793-8DJ
A5E03484059, 01/2017 7
Verbindungsleitung N-Connect/N-Connect
Zum Anschluss an einen SCALANCE W700 M12 mit N-Connect oder zur Verbindung
mit dem Blitzschutzelement LP798-1N/LP798-2N ist die flexible Verbindungsleitung
N-Connect/N-Connect Male/Male Flexible als Zubehör lieferbar.
Länge in m
Artikelnummer
1
6XV1875-5AH10
2
6XV1875-5AH20
5
6XV1875-5AH50
10
6XV1875-5AN10
Für IWLAN-Geräte, die sich in einem Schaltschrank befinden, gibt es eine
Schaltschrankdurchführung mit entsprechenden Leitungen. Detailinformationen
finden Sie im Katalog IK PI.
3
Montage
3.1
Wandmontage
Im Halteblech der Antenne sind vier Gewindebolzen (Position A) an denen der
Universalbefestigungssatz . Das Anzugsmoment für die Bolzen beträgt 5.7 Nm.
Für die Wandmontage müssen Sie zusätzlich das Zwischengelenk (Position C)
einbauen, damit Sie die gleichen Freiheitsgrade wie bei der Mastmontage erhalten.
Das Anzugsmoment für die Befestiung (Position B) beträgt 24 Nm.
Befestigen Sie den Universalbefestigungssatz über die vier Bohrungen (Position D)
an der Wand.

Montage
Antenne ANT793-8DJ
8A5E03484059, 01/2017
3.2
Mastmontage
Im Halteblech der Antenne sind vier Gewindebolzen (Position A) an denen der
Universalbefestigungssatz befestigt wird. Das Anzugsmoment beträgt 24 Nm.
Befestigen Sie den unteren Klemmbügel an Position B mit einem Anzugsmoment
von 24 Nm.
Je nach Maststärke kann Position C wie im Bild "Dicker Mast" dargestellt oder um
180° gedreht (Bild: Dünner Mast) und bei Bedarf mit den langen Schrauben M8
versehen eingesetzt werden.
Das Anzugsmoment für die Schrauben beträgt 14 Nm.

Anschließen
Antenne ANT793-8DJ
A5E03484059, 01/2017 9
Dicker Mast
Dünner Mast
4
Anschließen
WARNUNG
Lebensgefahr durch Blitzschlag
Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters
befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen
Systeme die Möglichkeit eines Blitzschutz-Potenzialausgleichs gegeben ist.
Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die
Anforderungen der Normen VDE 0182 bzw. IEC 62305.

Anschließen
Antenne ANT793-8DJ
10 A5E03484059, 01/2017
Geeignete Blitzschutzelemente sind im Zubehörprogramm von SIMATIC NET
Industrial WLAN verfügbar:
●Blitzschutzelement LP798-1N (Artikelnummer 6GK5798-2LP00-2AA6)
●Blitzschutzelement LP798-2N (Artikelnummer 6GK5798-2LP10-2AA6)
Hinweis
Es wird empfohlen, das wartungsfreie Blitzschutzelement LP798
-2N zu verwenden.
Ausnahme:
Ü
ber die Antennenleitung erfolgt auch eine DC-Speisung. In diesem Fall kann nur
das Blitzschutzelement LP798
-1N verwendet werden.
WARNUNG
Lebensgefahr durch Blitzschlag
Der Einbau des genannten Blitzschutzelements zwischen einer Antenne und einem
SCALANCE W700 stellt noch keinen ausreichenden Schutz gegen Blitzeinschlag
dar. Die oben genannten Blitzschutzelemente sind nur im Rahmen eines
umfassenden Blitzschutzkonzepts funktionsfähig. Wenden Sie sich an einen
qualifizierten Fachbetrieb, wenn Sie dazu Fragen haben.
Vorgehensweise
1. Schrauben Sie die Verbindungsleitung zum SCALANCE W-700 an die Antenne
an. Das Anzugsmoment am N-Connector beträgt 1,7 Nm. Bei erhöhter
mechanischer Belastung (z. B. Vibrationen) sind max. 3 Nm zulässig.
2. Stellen Sie sicher, dass durch die Verbindungsleitung weder für den SCALANCE
W700 noch für die Antenne eine Zugbelastung entsteht.

Antenne ANT793-8DJ
A5E03484059, 01/2017 11
5
Technische Daten
Eigenschaften
Mechanische Eigenschaften
Gewicht
700 g
Abmessungen
(Breite x Höhe x Tiefe)
190 x 190 x 30 mm
Material
Antennengehäuse
Polycarbonat
Material Rückplatte
Aluminium
Windlast frontal
104 N bei 220 km/h
Windlast seitlich
16 N bei 220 km/h
Schutzart
IP67
Lager- und
Betriebstemperatur
-45 °C … 70 °C
Anschluss 2 x N-Connector female
Elektrische Eigenschaften
Frequenzbereich
5250 – 5875 MHz
Antennengewinn
18 dBi
Horizontaler
Strahlungswinkel
17°
Vertikaler
Strahlungswinkel
17°
Impedanz
50 Ω
Polarisierung
Vertikal und horizontal. Jeweils linear polarisiert.
VSWR
1,7

Technische Daten
Antenne ANT793-8DJ
12 A5E03484059, 01/2017
Horizontales Felddiagramm (5600 MHz)
Antennenanschluss: Horizontal

Technische Daten
Antenne ANT793-8DJ
A5E03484059, 01/2017 13
Vertikales Felddiagramm (5600 MHz)
Antennenanschluss: Horizontal

Technische Daten
Antenne ANT793-8DJ
14 A5E03484059, 01/2017
Horizontales Felddiagramm (5600 MHz)
Antennenanschluss: Vertikal

Technische Daten
Antenne ANT793-8DJ
A5E03484059, 01/2017 15
Vertikales Felddiagramm (5600 MHz)
Antennenanschluss: Vertikal

Antenne ANT793-8DJ
16 A5E03484059, 01/2017
6
Maßbilder
Rückansicht und Seitenansicht
Die Maße sind in mm angegeben.

Antenne ANT793-8DJ
A5E03484059
-02, 01/2017
Marken
Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene
Marken der
Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein,
deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung
mit der beschriebenen Hard- und
Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir
für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser
Druckschrift werden regelmäßig überprüft, notwendige
Korrekturen sind in den nachfolgenden
Auflagen enthalten.
Siemens AG
Division Process Industries and Drives
Postfach 48 48
90026 NÜRNBERG
DEUTSCHLAND

© Siemens AG 2011 - 2017. All rights reserved
18 A5E03484059, 01/2017
SIMATIC NET
Industrial Wireless LAN
Antenna ANT793-8DJ
Compact Operating Instructions
Legal information
Qualified Personnel
The product/system described in this documentation may be operated only by
personnel
qualified
for the specific task in accordance with the relevant documentation, in particular its
warning notices and safety instructions. Qualified personnel are those who, based on their
training and experience, are capable of identifying risks and avoiding potential hazards when
working with these products/systems.
Proper use of Siemens products
Note the following:
WARNING
Siemens products may only be used for the applications described in the catalog and in the
relevant technical documentation. If products and components from other manufacturers are
used, these must be recommended or approved by Siemens. Proper transport, storage,
installation, assembly, commissioning, operation and maintenance are required to ensure that
the products operate safely and without any problems. The permissible ambient conditions
must be complied with. The information in the relevant documentation must be observed.
