Siemens SIMATIC NET ANT795-6MT Administrator guide

ANT795-6MT (MIMO-Antenne 2,4/5 GHz)
ANT795-6MT (MIMO Antenna 2.4/5 GHz)
Kompaktbetriebsanleitung
Compact Operating Instructions
A5E03484068-01
s
SIMATIC NET
Deutsch/English
09/2011
A5E03484068-01
© SIEMENS AG 2011
Änderungen vorbehalten
Subject to change

Sprachverzeichnis
Deutsch ........................................................................................................ 3
English........................................................................................................ 33

Inhaltsverzeichnis
Sicherheitshinweise.................................................................................................. 6
Beschreibung ........................................................................................................... 7
Montage................................................................................................................... 9
Anschließen ........................................................................................................... 16
Technische Daten .................................................................................................. 17
Maßbilder............................................................................................................... 30
ANT795-6MT
A5E03484068-01, 09/2011 3

© Siemens AG 2011
4 A5E03484068-01, 09/2011
Rechtliche Hinweise
Qualifiziertes Personal
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige
Aufgabenstellung qualifiziertem Personal gehandhabt werden unter Beachtung der für die
jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin enthaltenen
Sicherheits- und Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und
Erfahrung befähigt, im Umgang mit diesen Produkten/Systemen Risiken zu erkennen und
mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNUNG
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen
Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -
komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen
sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und
Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden.

© Siemens AG 2011
A5E03484068-01, 09/2011 5
Warnhinweiskonzept
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur
Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen
Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden
stehen ohne Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in
abnehmender Reihenfolge wie folgt dargestellt.
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
VORSICHT
mit Warndreieck bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die
entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
VORSICHT
ohne Warndreieck bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
ACHTUNG
bedeutet, dass ein unerwünschtes Ergebnis oder Zustand eintreten kann, wenn der
entsprechende Hinweis nicht beachtet wird.
Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten
Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden
gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden
angefügt sein.

© Siemens AG 2011
6 A5E03484068-01, 09/2011
Sicherheitshinweise
WARNUNG
Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters
befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen
Systeme die Möglichkeit eines Blitzschutz-Potentialausgleichs gegeben ist.
Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die
Anforderungen der Normen VDE 0182 bzw. IEC 62305.
WARNUNG
Das Gerät (und dessen Bauteile) darf nur entsprechend der im Katalog oder der
Betriebsanleitung beschrieben Verwendung eingesetzt werden. Es darf nur mit
Geräten oder Komponenten anderer Hersteller kombiniert werden, wenn diese
Komponenten durch Siemens freigegeben wurden.
Die Anleitung ist für den industriellen Einsatz vorgesehen.
Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es
entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert,
benutzt und gepflegt wird.

Beschreibung
Beschreibung
Einleitung
Bei der Antenne ANT793-6MT handelt es sich um eine MIMO-Antenne mit drei QMA-
Anschlüssen.
Lieferumfang
Folgende Teile gehören zum Lieferumfang der ANT795-6MT:
● Antenne mit drei QMA-Connectoren female
● Universalbefestigungssatz für die Deckenmontage
● Kompaktbetriebsanleitung
Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei unvollständiger
Lieferung oder bei äußeren Beschädigungen mit Ihrem Lieferanten oder der örtlichen
Siemens-Geschäftsstelle in Verbindung.
Zubehör für MIMO-Antennen
Verbindungsleitung QMA/N-Connect
Für den Anschluss der Antenne ist eine Verbindungsleitung QMA/N-Connect
erforderlich. Diese Verbindungsleitung ist im 3er-Pack mit jeweils 1 m Länge
lieferbar. Sie besitzt einen QMA male Anschluss zur Verbindung mit der Antenne und
einen N-Connect female Anschluss. Die Anbindung an SCALANCE W700 erfolgt je
nach Ausführung über eine Verbindungsleitung N-Connect/R-SMA für
SCALANCE W700 RJ45 bzw. eine Verbindungsleitung N-Connect/N-Connect für
SCALANCE W700 M12.
Länge in m Bestellnummer
1 6XV1875-5JH10
ANT795-6MT
A5E03484068-01, 09/2011 7

Beschreibung
Optionales Zubehör
Verbindungsleitung N-Connect/R-SMA
Zum Anschließen an SCALANCE W700 mit R-SMA-Anschlüssen, z.B.
SCALANCE W700 RJ45, ist das N-Connect/R-SMA Male/Male Flexible Connection
Cable als Zubehör lieferbar.
Länge in m Bestellnummer
0,3 6XV1875-5CE30
1 6XV1875-5CH10
2 6XV1875-5CH20
5 6XV1875-5CH50
10 6XV1875-5CN10
Verbindungsleitung N-Connect/N-Connect
Zum Anschluss an einen SCALANCE W700 M12 mit N-Connect oder zur Verbindung
mit dem Blitzschutzelement LP798-1N/LP798-2N ist das N-Connect/N-Connect
Male/Male Flexible Connection Cable als Zubehör lieferbar.
Länge in m Bestellnummer
1 6XV1875-5AH10
2 6XV1875-5AH20
5 6XV1875-5AH50
10 6XV1875-5AN10
Für IWLAN-Geräte, die sich in einem Schaltschrank befinden, gibt es eine
Schaltschrankdurchführung mit entsprechenden Leitungen. Detailinformationen
finden Sie im Katalog IK PI.
ANT795-6MT
8 A5E03484068-01, 09/2011

Montage
Montage

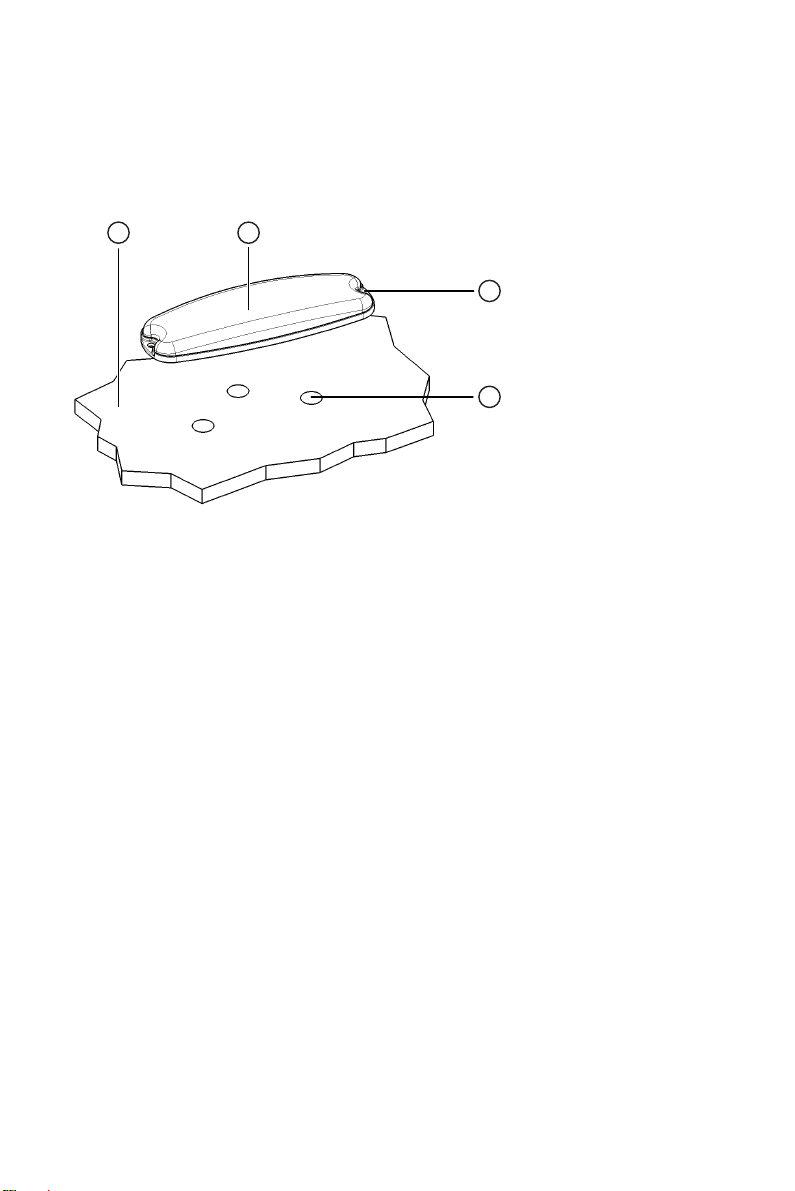

Übersicht



① Montagefläche
② Antenne
③ Bohrung (∅ 8,5 mm)
④ Bohrlöcher (∅15 mm)
ANT795-6MT
A5E03484068-01, 09/2011 9

Montage

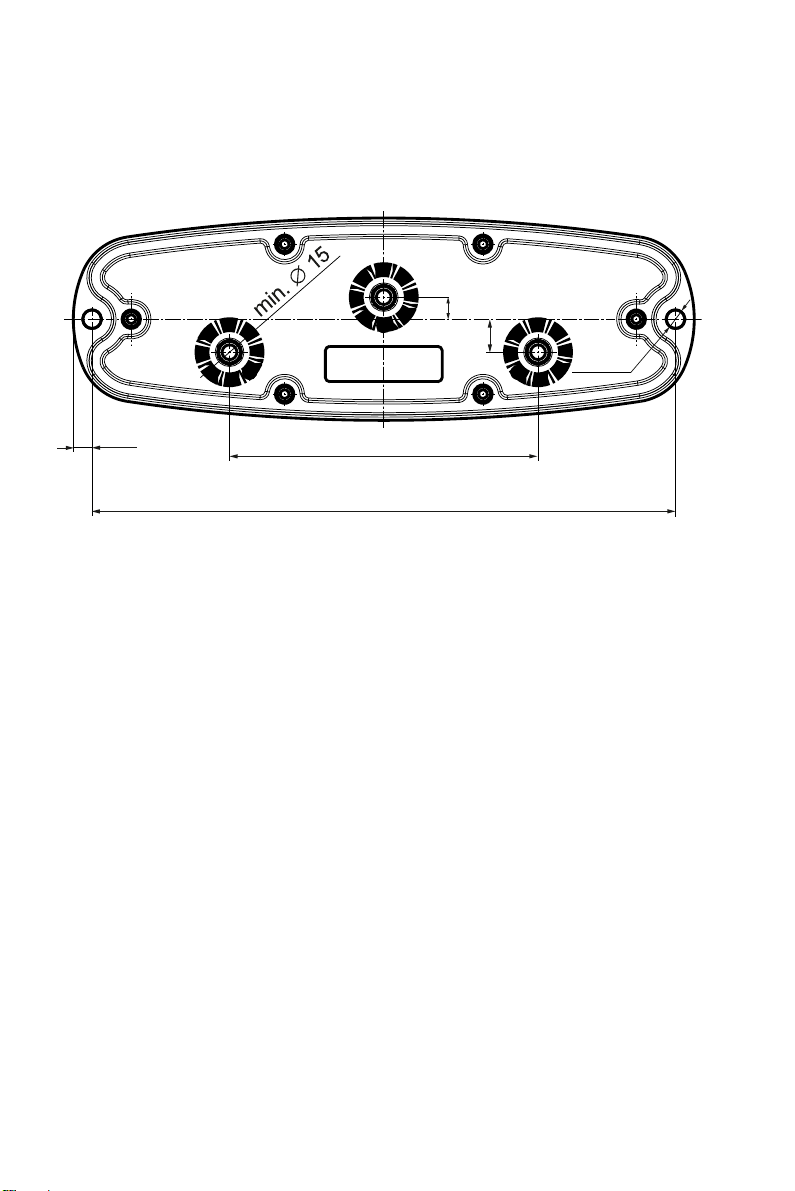

Bohrbild
Das folgende Bild zeigt den Abstand der Befestigungsbohrungen. Verwenden Sie
zum Bohren diese Angaben. Die Maße sind in mm angegeben.





ෘ
Voraussetzung
Beachten Sie folgendes:
● Reinigen Sie die Montageoberfläche.
● Vermeiden Sie metallische Gegenstände in der Nähe der Antenne.
ANT795-6MT
10 A5E03484068-01, 09/2011

Montage

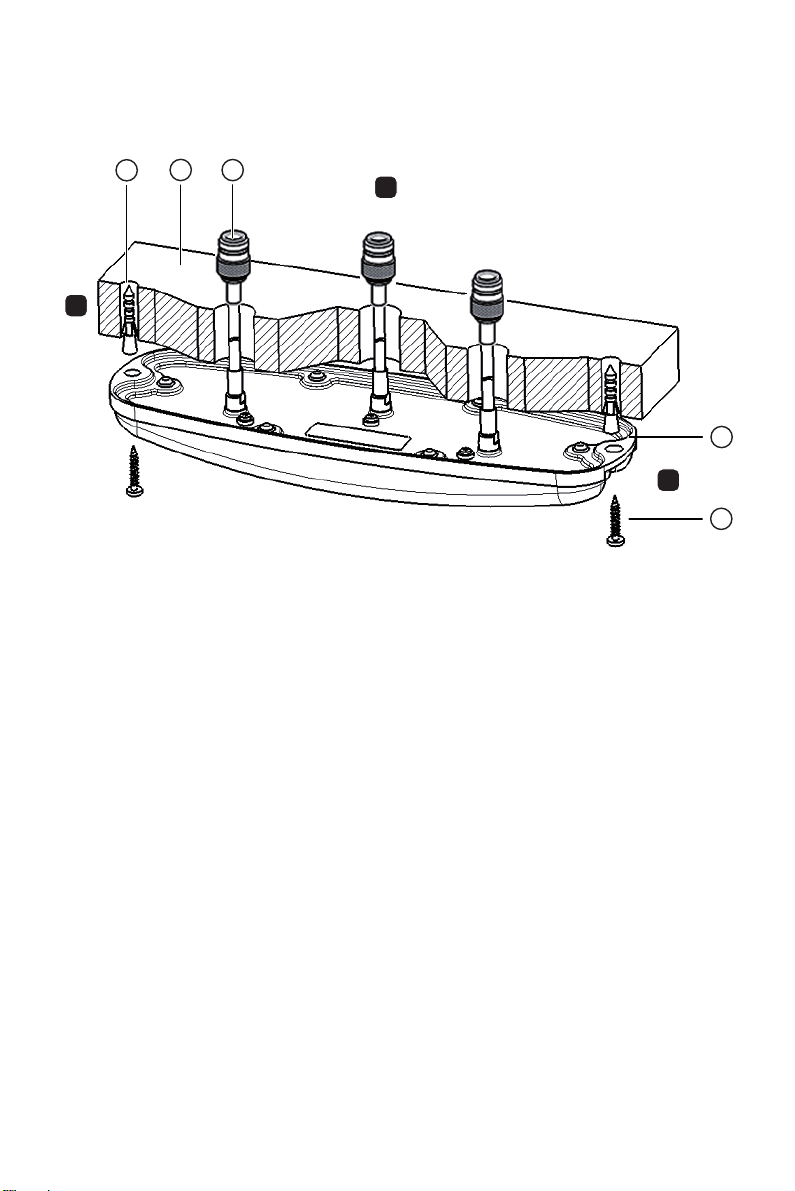

Montage ohne Haltewinkel







① Bohrlöcher und Dübel
② Montagefläche
③ Verbindungsleitung QMA/N-Connect
④ Antenne
⑤ Schraube
Führen Sie folgende Schritte durch, um die Antenne ohne Haltewinkel an einer
abgehängten Deckenverkleidung zu montieren:
1. Bohren Sie für die Antenne Löcher (6 mm Durchmesser) in die
Deckenverkleidung und stecken Sie Dübel in die Löcher.
2. Bohren Sie für die Verbindungsleitungen QMA/N-Connect Löcher (Durchmesser:
min. 15 mm / max. 35 mm) in die Deckenverkleidung.
3. Nehmen Sie die Schutzkappen von den QMA-Connectoren der Antenne ab.
4. Ziehen Sie die Verbindungsleitungen QMA/N-Connect durch die
Deckenverkleidung und schließen Sie sie an der Antenne mit den QMA-
Steckverbindungen an.
5. Befestigen Sie die Antenne mit Schrauben.
ANT795-6MT
A5E03484068-01, 09/2011 11

Montage

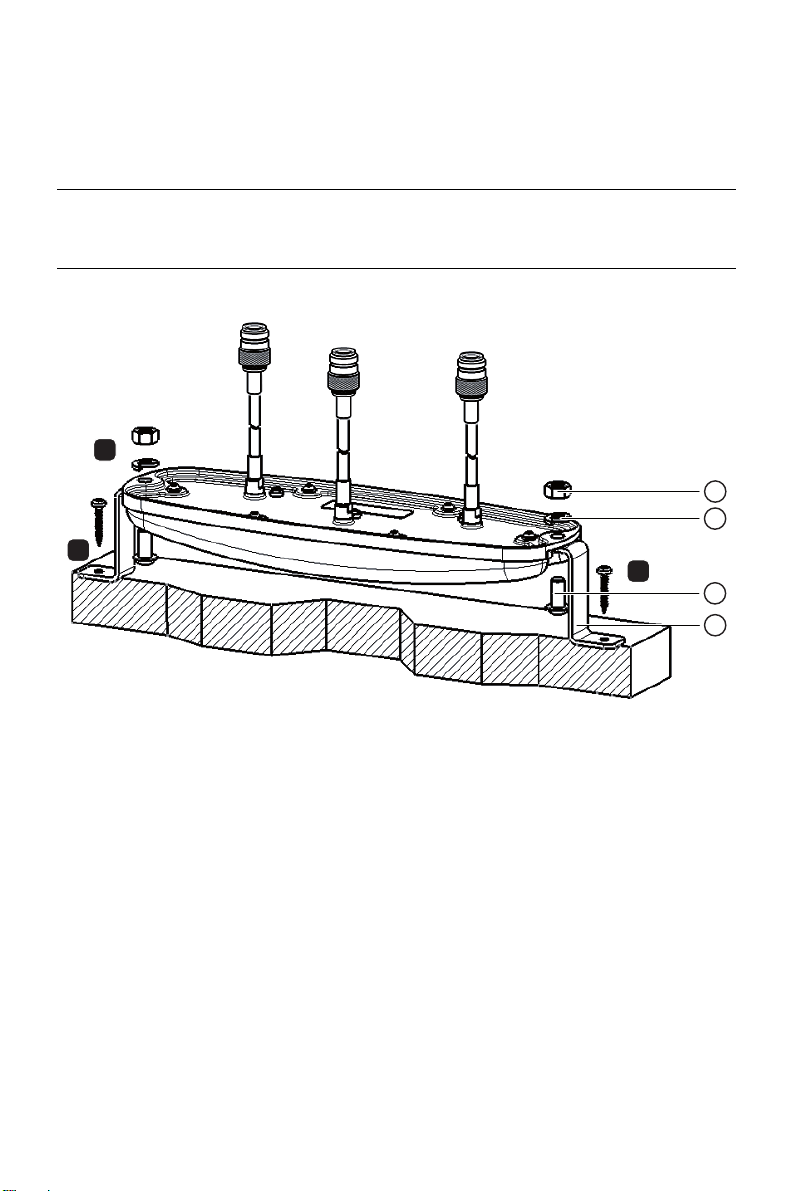

Montage mit Haltewinkel
Sie haben zwei Möglichkeiten, die Antenne mit Haltewinkeln an die Decke zu
montieren.
Möglichkeit 1:








① Schrauben für die Haltewinkel an der Antenne
② Unterlegscheiben für die Haltewinkel
③ Schraubenmuttern für den Haltewinkel
④ Haltewinkel
⑤ Verbindungsleitung QMA/N-Connect
ANT795-6MT
12 A5E03484068-01, 09/2011

Montage
Führen Sie folgende Schritte durch, um die Antenne mit Haltewinkeln an einer Decke
zu montieren:
1. Bohren Sie für die Haltwinkel (6 mm Durchmesser) Löcher in die Wand und
stecken Sie Dübel in die Löcher.
2. Nehmen Sie die Schutzkappen der QMA-Connectoren der Antenne ab.
3. Schließen Sie die Verbindungsleitungen QMA/N-Connect an der Antenne an.
4. Befestigen Sie wie abgebildet die Haltewinkel mit Schrauben, Unterlegscheiben
und Schraubenmuttern an der Antenne. Das maximale Anzugsmoment beträgt
12 Nm.
5. Biegen Sie die Verbindungsleitungen QMA/N-Connect zu einem 90°-Winkel
(minimaler Biegradius: 28 mm).
6. Befestigen Sie die Haltewinkel, die an der Antenne montiert sind, mit Schrauben
an der Wand.
ANT795-6MT
A5E03484068-01, 09/2011 13

Montage
Möglichkeit 2:
Verdeckte Montage in einer abgehängten Decke
Hinweis
Beachten Sie, dass die abgehängte Decke aus einem Material mit geringer
elektromagnetischer Dämpfung bestehen muss.







① Schraubenmuttern für den Haltewinkel
② Unterlegscheiben für die Haltewinkel
③ Schrauben für die Haltewinkel an der Antenne
④ Haltewinkel
ANT795-6MT
14 A5E03484068-01, 09/2011

Montage
ANT795-6MT
A5E03484068-01, 09/2011 15
Führen Sie folgende Schritte durch, um die Antenne mit Haltewinkel an einer Decke
zu montieren:
1. Bohren Sie für die Haltwinkel Löcher (6 mm Durchmesser) in das abgehängte
Deckenelement und stecken Sie Dübel in die Löcher.
2. Befestigen Sie wie abgebildet die Haltewinkel mit Schrauben, Unterlegscheiben
und Schraubenmuttern an die Antenne. Das maximale Anzugsmoment beträgt
12 Nm.
3. Befestigen Sie die Haltewinkel, die an der Antenne montiert sind, mit Schrauben
an der Wand.
4. Nehmen Sie die Schutzkappen von den QMA-Connectoren der Antenne ab.
5. Schließen Sie die Verbindungsleitungen QMA/N-Connect an der Antenne an.

Anschließen
Anschließen
WARNUNG
Lebensgefahr durch Blitzschlag
Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters
befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen
Systeme die Möglichkeit eines Blitzschutz-Potenzialausgleichs gegeben ist.
Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die
Anforderungen der Normen VDE 0182 bzw. IEC 62305.
Geeignete Blitzschutzelemente sind im Zubehörprogramm von SIMATIC NET
Industrial WLAN verfügbar:
● Blitzschutzelement LP798-1N (Bestell-Nr. 6GK5798-2LP00-2AA6)
● Blitzschutzelement LP798-2N (Bestell-Nr. 6GK5798-2LP10-2AA6)
Hinweis
Es wird empfohlen, das wartungsfreie Blitzschutzelement LP798-2N zu
verwenden.
Ausnahme:
Über die Antennenleitung erfolgt auch eine DC-Speisung. In diesem Fall kann nur
das Blitzschutzelement LP798-1N verwendet werden.
WARNUNG
Lebensgefahr durch Blitzschlag
Der Einbau des genannten Blitzschutzelements zwischen einer Antenne und
einem SCALANCE W700 stellt noch keinen ausreichenden Schutz gegen
Blitzeinschlag dar. Die oben genannten Blitzschutzelemente sind nur im
Rahmen eines umfassenden Blitzschutzkonzepts funktionsfähig. Wenden Sie
sich an einen qualifizierten Fachbetrieb, wenn Sie dazu Fragen haben.
Vorgehensweise
1. Schrauben Sie die Verbindungsleitungen zum SCALANCE W700 an den zuvor
montierten Verbindungsleitungen QMA/N-Connect der Antenne an. Das
Anzugsmoment der Überwurfmutter beträgt 1 Nm. Bei erhöhter mechanischer
Belastung (z. B. Vibrationen) sind max. 3 Nm zulässig.
2. Entlasten Sie die Leitungen.
ANT795-6MT
16 A5E03484068-01, 09/2011

Technische Daten
Technische Daten
Mechanische Eigenschaften: Antenne
Gewicht 320 g
Abmessungen
(Breite x Höhe x Tiefe)
282 x 32 x 92 mm
Material Antennengehäuse Polykarbonat
Material Rückteil Aluminium
Schutzart IP65
Lager- und
Betriebstemperatur
-40 °C ... +85 °C
Anschluss 3 x QMA-Connector female
Elektrische Eigenschaften: Antenne
Frequenzbereich (MHz) 2400 - 2500 5150 - 5875
Antennengewinn (dBi) 4 6
Horizontaler
Strahlungswinkel (°)
360
Vertikaler Strahlungswinkel
(°)
65
Impedanz (Ω) 50
Polarisierung vertikal
VSWR 1,7
Mechanische Eigenschaften: Haltewinkel
Abmessungen
(Breite x Höhe x Tiefe)
56 x 47 x 20 mm
ANT795-6MT
A5E03484068-01, 09/2011 17

Technische Daten

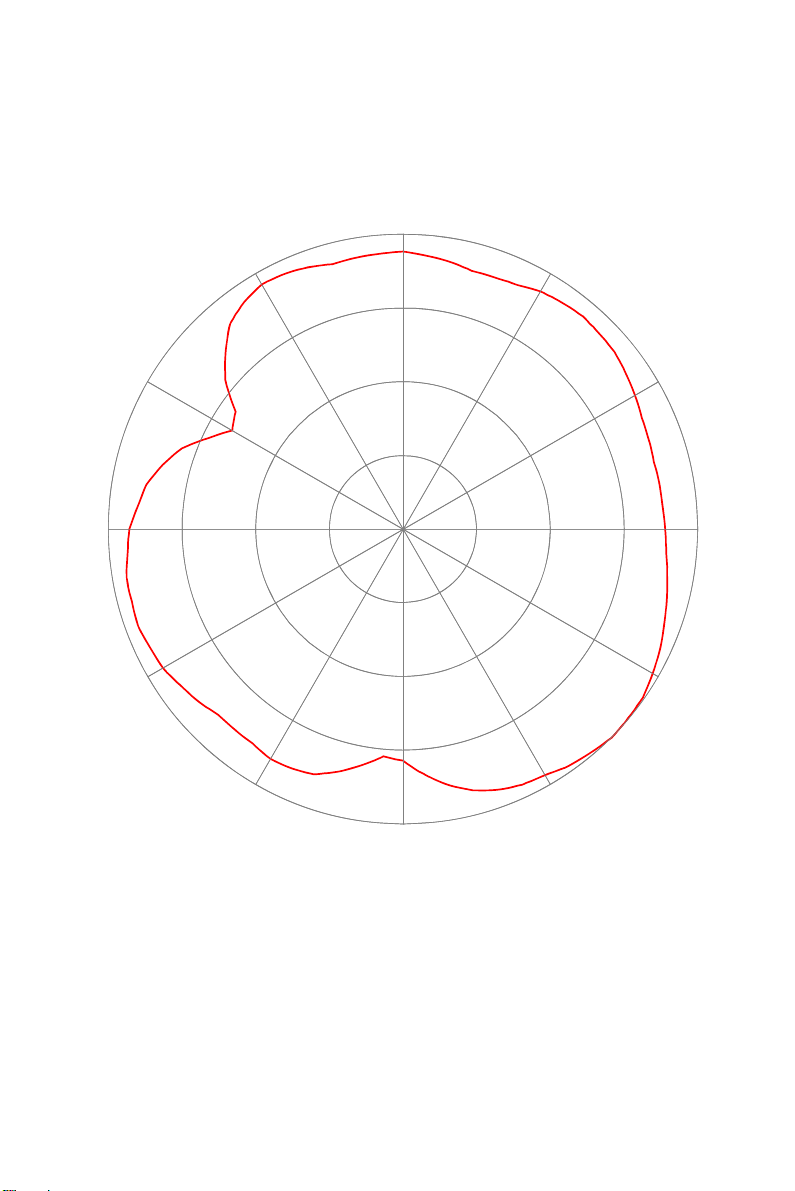

Horizontales Felddiagramm (2450 MHz)
Antennenanschluss 1
A
mplitude [dB]
A
zimuth [deg]
180
150
120
90
60
30
0
-30
-60
-90
-120
-150
0-10-20-30-40
180
150
120
90
60
30
0
-30
-60
-90
-120
-150
0-10-20-30-40
ANT795-6MT
18 A5E03484068-01, 09/2011

Technische Daten
Vertikales Felddiagramm (2450 MHz)
Antennenanschluss 1
Amplitude [dB]
Elevation [deg] 180
150
120
90
60
30
0
-30
-60
-90
-120
-150
0-10-20-30-40
180
150
120
90
60
30
0
-30
-60
-90
-120
-150
0-10-20-30-40
ANT795-6MT
A5E03484068-01, 09/2011 19

Technische Daten
Horizontales Felddiagramm (2450 MHz)
Antennenanschluss 2
A
mplitude [dB]
A
zimuth [deg]
180
150
120
90
60
30
0
-30
-60
-90
-120
-150
0-10-20-30-40
180
150
120
90
60
30
0
-30
-60
-90
-120
-150
0-10-20-30-40
ANT795-6MT
20 A5E03484068-01, 09/2011
