Siemens SIMATIC NET ANT795-6MN Administrator guide

SIMATIC NET
Kompaktbetriebsanleitung
Compact Operating Instructions
Ausgabe / Release 03/2018
ANT795-6MN (Omni-Antenne 2,4/5 GHz)
ANT795-6MN (Omni Antenna 2.4/5 GHz)
Deutsch / English
© SIEMENS AG 2018
Änderungen vorbehalten
Subject to change without prior notice
A5E01116919B-07

2 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07
Copyright © Siemens AG 2018
All rights reserved
Weitergabe sowie Vervielfältigung
di
e
ser Unterlage, Verwertung und
Mitteilung ihres Inhalts ist nicht g
e-
stattet, soweit nicht ausdrücklich z
u-
gestanden. Zuwiderhandlungen ve
r-
pflichten zu Schadensersatz. Alle
Rechte vorbehalten, insb
esondere für
den Fall der Patenterteilung oder
GM
-Eintragung.
Siemens AG
Division Process Industries and Drives
Postfach 4848,
D
-90026 Nürnberg
Haftungsausschluss
Wir haben den Inhalt der Druckschrift
auf Übereinstimmung mit der b
e-
schriebenen Hard- und Software g
e-
prüft. Dennoch können Abweichu
n-
gen nicht ausgeschlossen werden, so
dass wir für die vollständige Überei
n-
stimmung keine Gewähr überne
h-
men. Die Angaben in dieser Druc
k-
schrift werden regelmäßig überprüft
und not
wendige Korrekturen sind in
den nachfolgenden Auflagen enthal-
ten. Für Verbesserungsvorschläge
sind wir dankbar.
Technische Änderungen bleiben vo
r-
behalten.
Siemens Aktiengesellschaft
Copyright © Siemens AG 2018
All rights reserved
The reproduction, transmission or
use of this document or its contents is
not permitted without express written
a
uthority. Offenders will be liable for
damages. All rights, including rights
created by patent grant or re
gistration
of a utility model or design, are r
e-
served.
Sie
mens AG
Division Process Industries and Drives
Postfach
4848,
D
-90026 Nuernberg
Disclaimer of Liability
We have checked the contents of this
manual for agreement with the har
d-
ware and software described. Since
deviations cannot be precluded e
n-
tirely, we c
annot guarantee full
agreement. However, the data in this
manu
al are reviewed regularly and
any nec
essary corrections included in
subse
quent editions. Suggestions for
improvement are welcome.
Technical data subject to change
without prior notice.
Siemens Aktiengesellschaft

Deutsch
Kompaktbetriebsanleitung ANT795-6MN 3
A5E01116919B-07
Inhaltsverzeichnis / Table of Contents
Seite / Page
Deutsch ................................................................................................................4
English ...............................................................................................................23

Deutsch
4 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07
Klassifizierung der Sicherheitshinweise
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit
sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise zu
Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben, Hin-
weise zu alleinigen Sachschäden stehen ohne Warndreieck. Je nach Gefähr-
dungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt
dargestellt.
!
Gefahr
bedeutet, dass Tod oder schwere Körperverletzung eintreten
wird,
wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen we
r-
den.
!
Warnung
bedeutet, dass Tod, schwere Körperverletzung eintreten
kann, wenn
die entsprechenden Vorsichtsmaßnahmen nicht getroffen we
rden.
!
Vorsicht
bedeutet, dass eine leichte Körperverletzung eintr
e
ten kann, wenn die
entsprechenden Vorsichtsmaßnahmen nicht getroffen we
rden.
Achtung
bedeutet, dass ein Sachschaden eint
reten kann, wenn die entspre-
chenden Vorsichtsmaßnahmen nicht getroffen we
rden.
Hinweis
ist eine wichtige Information über das Produkt, die Handhabung des
Produktes oder den jeweiligen Teil der Dokumentation, auf den b
e-
sonders aufmerksam gemacht werden s
oll und deren Beachtung
wegen eines möglichen Nutzens em
pfohlen wird.

Deutsch
Kompaktbetriebsanleitung ANT795-6MN 5
A5E01116919B-07
Inhaltsverzeichnis
1Allgemeine Sicherheitshinweise..........................................................6
2Beschreibung ........................................................................................8
3Montieren .............................................................................................10
4Anschließen .........................................................................................14
5Technische Daten ...............................................................................16
6Maßbild.................................................................................................22

Deutsch
6 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07
1 Allgemeine Sicherheitshinweise
!
Warnung
Lebensgefahr durch Blitzschlag
Antennen im Außenbereich müssen sich im Fangbereich eines Blit
z-
ableiters befi
nden. Stellen Sie sicher, dass für alle von außen einge-
führten leitfähigen Systeme die Möglichkeit eines Blitzschutz
-
Potenzialausgleichs besteht.
Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unb
e
dingt
die Anforderungen der Normen VDE 0182 bzw.
IEC 62305.
!
Warnung
Unsachgemäße Verwendung
Das Gerät (und dessen Bauteile) darf nur entsprechend der im Kat
a-
log oder der Betriebsanleitung beschriebenen Verwendung eingesetzt
werden. Kombinationen mit Geräten oder Komponenten anderer He
r-
steller sind e
rlaubt, wenn diese durch Siemens freigegeben wurden.
Eine korrekte und sichere Funktion des Geräts ist nur dann sicherg
e-
stellt, wenn es entsprechend der Empfehlung transportiert, aufb
e-
wahrt, aufgestellt, installiert, benutzt und gepflegt wird.
Qualifiziertes Personal
Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von
qualifiziertem Personal vorgenommen werden. Qualifiziertes Perso-
nal im Sinne der sicherheitstechnischen Hinweise dieses Handbuchs
sind Personen, die die Berechtigung haben, Geräte, Systeme und
Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb
zu nehmen, zu erden und zu kennzeichnen.

Deutsch
Kompaktbetriebsanleitung ANT795-6MN 7
A5E01116919B-07
2 Recycling und Entsorgung
Die Produkte sind schadstoffarm, recyclingfähig und erfüllen die
Anforderungen der WEEE-Richtlinie 2012/19/EU zur Entsorgung
von Elektro- und Elektronik-Altgeräten.
Entsorgen Sie die Produkte nicht bei öffentlichen Entsorgungs-
stellen.
Für ein umweltverträgliches Recycling und die Entsorgung Ihres
Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbe-
trieb für Elektronikschrott oder an Ihren Siemens-
Ansprechpartner (Produktrückgabe https://support.industry.
siemens.com/cs/ww/de/view/109479891).
Beachten Sie unterschiedliche länderspezifische Regelungen.

Deutsch
8 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07
3 Beschreibung
Einleitung
Die Antenne ANT795-6MN ist speziell für die Dachmontage auf Fahr-
zeugen ausgelegt. Sie kann aber in beliebiger Lage auf jedem festen,
ebenen und glatten Untergrund montiert werden.
Lieferumfang
Folgende Teile gehören zum Lieferumfang der Antenne:
•1x Antenne mit 1x N-Connector female
•1x Abschlusswiderstand TI795-1R
•2x Befestigungsschrauben
•2x Abdeckkappen für die Befestigungsschrauben
•2x Dübel
•2x Kunststoff-Unterlegscheiben
•1x Kompaktbetriebsanleitung
Lieferumfang prüfen
1. Prüfen Sie die Lieferung auf Vollständigkeit.
2. Setzen Sie sich bei unvollständiger Lieferung oder bei äußeren
Beschädigungen mit Ihrem Lieferanten oder der örtlichen Sie-
mens-Geschäftsstelle in Verbindung.

Deutsch
Kompaktbetriebsanleitung ANT795-6MN 9
A5E01116919B-07
Optionales Zubehör
Verbindungsleitung N-Connect/R-SMA
Zum Anschließen an SCALANCE W700 mit R-SMA-Anschlüssen ist
die flexible Verbindungsleitung N-Connect/R-SMA Male/Male als Zu-
behör lieferbar.
Länge in m Artikelnummer
0,3 6XV1875-5CE30
1 6XV1875-5CH10
2 6XV1875-5CH20
5 6XV1875-5CH50
10 6XV1875-5CN10
Verbindungsleitung N-Connect/ N-Connect
Zur Verbindung mit dem Blitzschutzelement LP798-1N/LP798-2N ist
die flexible Verbindungsleitung N-Connect/N-Connect Male/Male als
Zubehör lieferbar.
Länge in m Artikelnummer
1 6XV1875-5AH10
2 6XV1875-5AH20
5 6XV1875-5AH50
10 6XV1875-5AN10
Für IWLAN-Geräte, die sich in einem Schaltschrank befinden, gibt es
eine Schaltschrankdurchführung mit entsprechenden Leitungen. De-
tailinformationen finden Sie im Katalog IK PI.

Deutsch
10 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07
4 Montieren
Allgemeine Hinweise
Hinweis
Die Schutzart IP65 gilt für die Frontseite der Antenne
ANT795-6MN.
Sorgen Sie unbedingt dafür, dass über den A
ntennenanschluss auf
der Rückseite keine Flüssigkeiten ei
ndringen können.
Dic
hten Sie auch die für die Befestigung der Antenne eingebrachten
Bohrungen mit einer geeigneten Dichtungsmasse ab.
Hinweis
Die Montagefläche muss mechanisch stabil sein, damit die Dichtung
der Antenne richtig anliegt.
Montieren Sie die Antenne nur auf ei
ner ebenen, stabilen Fläche.
Für die Montage der Antenne ANT795-6MN unter einem Dach kann
auch eine optionale Montagehilfe eingesetzt werden.
Detailinformationen finden Sie im Katalog IK PI.

Deutsch
Kompaktbetriebsanleitung ANT795-6MN 11
A5E01116919B-07
Vorgehensweise
1. Montagebohrungen vorbereiten:
Bohren Sie für den Antennenanschluss ein Rundloch mit einem
Durchmesser von 35-40 mm und für die Antennenbefestigung
zwei Löcher mit Durchmessern von 4,5 mm.
Die Maße entnehmen Sie dem nachfolgenden Bild.
2. Dichtungsring auf richtigen Sitz prüfen:
Prüfen Sie, ob der Dichtungsring an der Antennenunterseite sau-
ber anliegt.

Deutsch
12 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07

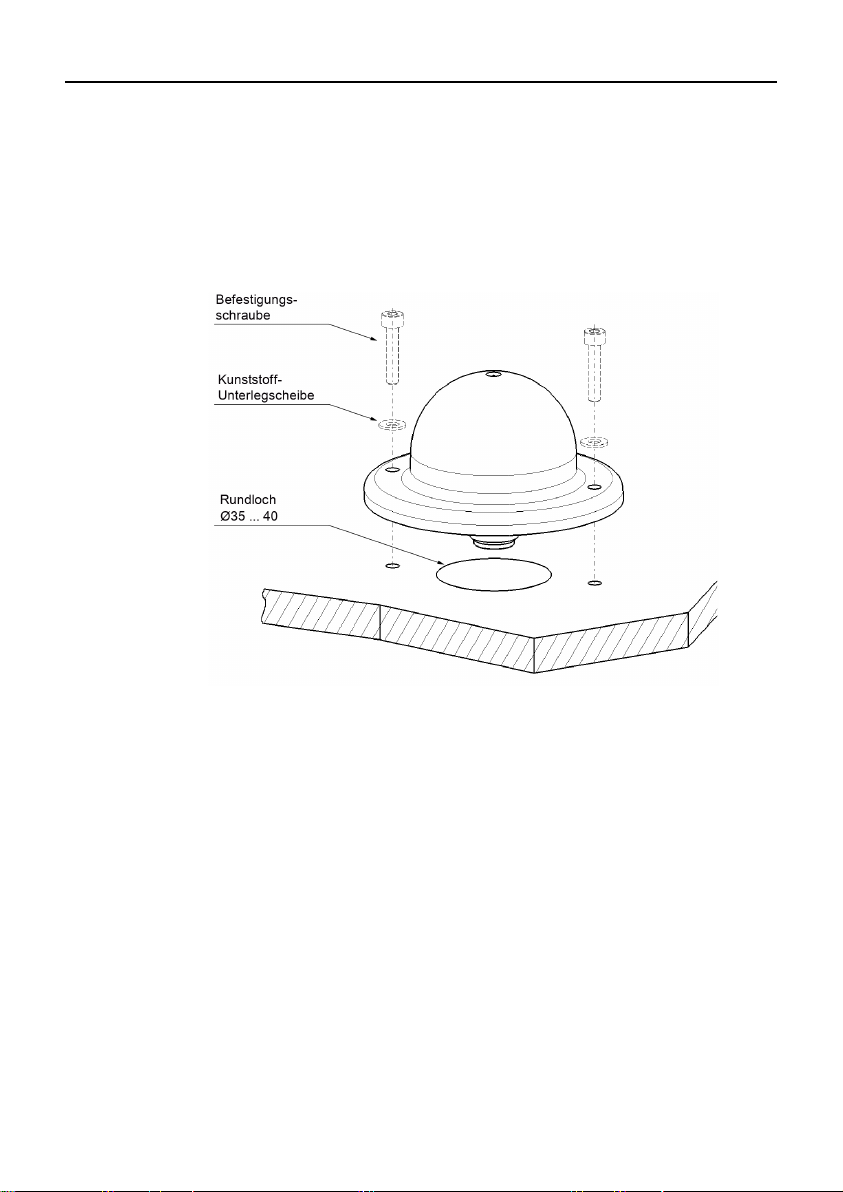

3. Antenne anbringen:
Befestigen Sie die Antenne mit geeigneten Befestigungsschrau-
ben und den mitgelieferten Kunststoff-Unterlegscheiben über zwei
Bohrungen. Das Anzugsmoment beträgt max. 2 Nm.
Stecken Sie die mitgelieferten Abdeckkappen über die Befesti-
gungsschrauben.

Deutsch
Kompaktbetriebsanleitung ANT795-6MN 13
A5E01116919B-07
4. Antenne im Außenbereich abdichten:
Wenn die Antenne im Außenbereich montiert wird, müssen Sie
sie abdichten. Gehen Sie wie folgt vor:
Reinigen Sie die Montagefläche mit Alkohol oder einer milden Sei-
fenlösung.
Dichten Sie die Antenne am Außenrand und an den Bohrlöchern
mit Silikon ab. Verwenden Sie ausschließlich eine Einkomponen-
ten-Silikonmasse, die unter Umgebungsbedingungen aushärtet.

Deutsch
14 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07
5 Anschließen
!
Warnung
Lebensgefahr durch
Blitzschlag
Antennen im Außenbereich müssen sich im Fangbereich eines Blit
z-
ableiters befinden. Stellen Sie sicher, dass für alle von außen eing
e-
führten leitfähigen Systeme die Möglichkeit eines Blitzschutz
-
Potenzialausgleichs besteht.
Beachten Sie bei der
Umsetzung Ihres Blitzschutzkonzepts unbe
dingt
die Anforderungen der Normen VDE 0182 bzw. IEC 62305.
Geeignete Blitzschutzelemente sind im Zubehörprogramm von
SIMATIC NET Industrial WLAN verfügbar:
•Blitzschutzelement LP798-1N
(Artikel-Nr. 6GK5798-2LP00-2AA6)
•Blitzschutzelement LP798-2N
(Artikel-Nr. 6GK5798-2LP10-2AA6)
Hinweis
Wir empfehlen das wartungsfreie Blitzschutzelement LP798
-2N zu
verwenden.
Ausnahme
: Über die Antennenleitung erfolgt auch eine DC-
Speisung.
In diesem Fall verwenden Sie ausschließl
ich das Blitzschutzelement
LP798
-1N.

Deutsch
Kompaktbetriebsanleitung ANT795-6MN 15
A5E01116919B-07
!
Warnung
Lebensgefahr durch Blitzschlag
Der Einbau eines der genannten Blitzschutzelemente zwischen einer
Antenne und einem SCALANCE W700 stellt noch keinen ausreiche
n-
den Schutz gegen Blitzeinschlag dar. Die genannte
n Blitzschutzele-
mente sind nur im Rahmen eines umfassenden Blitzschutzko
nzepts
funktionsfähig. Bei Fragen wenden Sie sich an einen qualifizie
rten
Fachbetrieb.
Vorgehensweise
Nehmen Sie die Schutzkappe vom N-Connector der Antenne ab und
schrauben Sie die flexible Verbindungsleitung auf. Das Anzugsmo-
ment am N-Connector beträgt 1,7 Nm.
Hinweis
Außenmontage
Schützen Sie die Anschlüsse vor Umwelteinflüssen (z. B. mit selbs
t-
vulkanisierendem Klebeband oder einem Schrumpfschlauch).
Hinweis
Schutzkappen
aufbewahren
Bewahren Sie die entnommene
Schutzkappe für eine spätere Ver-
w
endung auf.

Deutsch
16 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07
6 Technische Daten
Mechanische Eigenschaften
Gewicht 300 g
Abmessungen
(Durchmesser x Höhe)
86 x 43 mm
Material Gehäuseoberseite: Polycarbonat
Rückseite: Aluminium
Schutzart IP65 (bei korrekter Montage)
Anschluss N-Connector female
Lager- und Betriebstemperatur -40°C ... +80°C
Windfestigkeit 10 N bei 160 km/h
Silikonfrei
Elektrische Eigenschaften
Frequenzbereich
MHz
2400 -
2500
2500 -
2700
3400 -
3700
4900 -
5935
Antennengewinn 6 dBi 6 dBi 7 dBi 8 dBi
VSWR 1,8 221,8
Horizontaler
Strahlungswinkel (3 dB)
360° 360° 360° 150°
Polarisierung Linear und vertikal
Impedanz 50 Ω

Deutsch
Kompaktbetriebsanleitung ANT795-6MN 17
A5E01116919B-07
Zulassungen
Das Produkt ANT795-6MN verfügt über die folgenden Zulassungen:
•EN50155
•EN45545-2
•DIN 5510-2 §5.2.2
•BS6853
•EN50121-4

Deutsch
18 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07
Horizontales Felddiagramm (2450 MHz)
Messung mit Grundfläche ø 1 m:
Messung ohne Grundfläche:

Deutsch
Kompaktbetriebsanleitung ANT795-6MN 19
A5E01116919B-07
Vertikales Felddiagramm (2450 MHz)
Messung mit Grundfläche ø 1 m:
Messung ohne Grundfläche:

Deutsch
20 Kompaktbetriebsanleitung ANT795-6MN
A5E01116919B-07
Horizontales Felddiagramm (5150 MHz)
Messung mit Grundfläche ø 1 m:
Messung ohne Grundfläche:
