Siemens SIMATIC NET ANT793-8DN User manual

SIMATIC NET
Betriebsanleitung (kompakt)
Operating Instructions (Compact)
Ausgabe / Release 04/2007

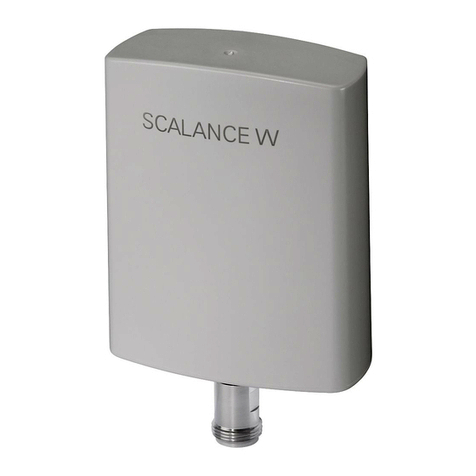

ANT793-8DN (Richtantenne 5 GHz)
ANT793-8DN (Directional Antenna 5 GHz)
A5E01116928B-01
Deutsch / English
© SIEMENS AG 2007
Änderungen vorbehalten
Subject to change without prior notice

Copyright © Siemens AG 2007
All rights reserved
Weitergabe sowie Vervielfältigung
dieser Unterlage, Verwertung und
Mitteilung ihres Inhalts ist nicht ge-
stattet, soweit nicht ausdrücklich
zugestanden. Zuwiderhandlungen
verpflichten zu Schadensersatz. Alle
Rechte vorbehalten, insbesondere
für den Fall der Patenterteilung oder
GM-Eintragung.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift
auf Übereinstimmung mit der be-
schriebenen Hard- und Software ge-
prüft. Dennoch können Abweichun-
gen nicht ausgeschlossen werden,
so dass wir für die vollständige
Übereinstimmung keine Gewäh
r
übernehmen. Die Angaben in diese
r
Druckschrift werden regelmäßig
überprüft und notwendige Korrek-
turen sind in den nachfolgenden Auf-
lagen enthalten. Für Verbesserungs-
vorschläge sind wir dankbar.
Siemens AG
Automation and Drives
Industrial Communication
Postfach 4848, D-90327 Nürnberg
Technische Änderungen bleiben vor-
behalten.
Siemens Aktiengesellschaft
Copyright © Siemens AG 2007
All rights reserved
The reproduction, transmission or
use of this document or its contents
is not permitted without express
written authority. Offenders will be
liable for damages. All rights,
including rights created by patent
grant or registration of a utility model
or design, are reserved.
Siemens AG
Automation and Drives
Industrial Communication
Postfach 4848, D-90327 Nuernberg
Disclaimer of Liability
We have checked the contents of this
manual for agreement with the
hardware and software described.
Since deviations cannot be precluded
entirely, we cannot guarantee full
agreement. However, the data in this
manual are reviewed regularly and
any necessary corrections included
in subsequent editions. Suggestions
for improvement are welcome.
Technical data subject to change
without prior notice.
Siemens Aktiengesellschaft
2 Betriebsanleitung (kompakt) ANT793-8DN
A5E01116928B-01

Deutsch
Inhaltsverzeichnis / Table of Contents
Seite / Page
Deutsch................................................................................................................ 5
English ............................................................................................................... 21
Betriebsanleitung (kompakt) ANT793-8DN 3
A5E01116928B-01

Deutsch
4 Betriebsanleitung (kompakt) ANT793-8DN
A5E01116928B-01

Deutsch
Klassifizierung der Sicherheitshinweise
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit
sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise zu
Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben, Hin-
weise zu alleinigen Sachschäden stehen ohne Warndreieck. Je nach Gefähr-
dungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt
dargestellt.
!Gefahr
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird,
wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
!Warnung
bedeutet, dass Tod, schwere Körperverletzung eintreten kann, wenn
die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
!Vorsicht
mit Warndreieck bedeutet, dass eine leichte Körperverletzung ein-
treten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht
getroffen werden.
Vorsicht
ohne Warndreieck bedeutet, dass ein Sachschaden eintreten kann,
wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
Achtung
bedeutet, dass ein unerwünschtes Ergebnis oder Zustand eintreten
kann, wenn der entsprechende Hinweis nicht beachtet wird.
Betriebsanleitung (kompakt) ANT793-8DN 5
A5E01116928B-01

Deutsch
Hinweis
ist eine wichtige Information über das Produkt, die Handhabung des
Produktes oder den jeweiligen Teil der Dokumentation, auf den be-
sonders aufmerksam gemacht werden soll und deren Beachtung
wegen eines möglichen Nutzens empfohlen wird.
6 Betriebsanleitung (kompakt) ANT793-8DN
A5E01116928B-01

Deutsch
Inhaltsverzeichnis
1Allgemeine Sicherheitshinweise .........................................................8
2Beschreibung ......................................................................................10
3Montieren .............................................................................................12
4Anschließen.........................................................................................15
5Technische Daten ...............................................................................16
6Maßbild.................................................................................................19
Betriebsanleitung (kompakt) ANT793-8DN 7
A5E01116928B-01

Deutsch
1 Allgemeine Sicherheitshinweise
!Warnung
Vor der Inbetriebnahme sind die Hinweise in der Betriebsanleitung
(kompakt) ANT793-8DN zu beachten.
!Warnung
Antennen im Außenbereich müssen sich im Fangbereich eines Blitz-
ableiters befinden. Stellen Sie sicher, dass für alle von außen ein-
geführten leitfähigen Systeme die Möglichkeit eines Blitzschutz-
Potentialausgleichs gegeben ist.
Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt
die Anforderungen der Normen VDE 0182 bzw. IEC 62305.
!Warnung
Das Gerät (und dessen Bauteile) darf nur entsprechend der im
Katalog oder der Betriebsanleitung beschrieben Verwendung ein-
gesetzt werden. Es darf nur mit Geräten oder Komponenten anderer
Hersteller kombiniert werden, wenn diese Komponenten durch
Siemens freigegeben wurden.
Eine korrekte und sichere Funktion des Geräts ist nur dann sicherge-
stellt, wenn es entsprechend der Empfehlung transportiert, aufbe-
wahrt, aufgestellt, installiert, benutzt und gepflegt wird.
8 Betriebsanleitung (kompakt) ANT793-8DN
A5E01116928B-01

Deutsch
Qualifiziertes Personal
Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von quali-
fiziertem Personal vorgenommen werden. Qualifiziertes Personal im
Sinne der sicherheitstechnischen Hinweise dieses Handbuchs sind
Personen, die die Berechtigung haben, Geräte, Systeme und Strom-
kreise gemäß den Standards der Sicherheitstechnik in Betrieb zu
nehmen, zu erden und zu kennzeichnen.
Betriebsanleitung (kompakt) ANT793-8DN 9
A5E01116928B-01

Deutsch
2 Beschreibung
Lieferumfang
Folgende Teile gehören zum Lieferumfang der ANT793-8DN:
•Antenne
ANT793-8DN mit N-Connector female
•Universal Befestigungssatz für Wand- und Mastmontage
•Abschlusswiderstand TI795-1R
•Betriebsanleitung (kompakt)
Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei
unvollständiger Lieferung oder bei äußeren Beschädigungen mit
Ihrem Lieferanten oder der örtlichen Siemens-Geschäftsstelle in Ver-
bindung.
Anschlusskabel N-Connect/R-SMA
Zum direkten Anschluss der ANT793-8DN an einen
SCALANCE W-700 oder das IWLAN/PB Link PN IO ist das
N-Connect/R-SMA Male/Male Flexible Connection Cable als Zubehör
lieferbar.
Länge in m Bestellnummer
1 6XV1875-5CH10
2 6XV1875-5CH20
5 6XV1875-5CH50
10 6XV1875-5CN10
10 Betriebsanleitung (kompakt) ANT793-8DN
A5E01116928B-01

Deutsch
Anschlusskabel N-Connect/ N-Connect
Zur Verbindung der ANT793-8DN mit dem Blitzschutzelement
LP798-1N ist das N-Connect/N-Connect Male/Male Flexible Connec-
tion Cable als Zubehör lieferbar.
Länge in m Bestellnummer
1 6XV1875-5AH10
2 6XV1875-5AH20
5 6XV1875-5AH50
10 6XV1875-5AN10
Für IWLAN-Geräte, die sich in einem Schaltschrank befinden, gibt es
eine Schaltschrankdurchführung mit entsprechenden Leitungen.
Detailinformationen finden Sie im Katalog IK PI.
Betriebsanleitung (kompakt) ANT793-8DN 11
A5E01116928B-01

Deutsch
3 Montieren
Der Universal Befestigungssatz, der zum Lieferumfang der Antenne
ANT793-8DN gehört, kann sowohl für Wand- als auch für Mast-
montage verwendet werden und ermöglich zudem eine Neigung der
Antenne.
Montieren Sie entsprechen der von Ihnen gewünschten Befesti-
gungsart den Befestigungssatz wie in Abbildung 3-2 bzw. Abbildung
3-1 gezeigt.
12 Betriebsanleitung (kompakt) ANT793-8DN
A5E01116928B-01

Deutsch
Mastmontage
Im Halteblech der Antenne sind vier Bohrungen (Position A) an denen
der Universal Befestigungssatz befestigt wird. Je nach Maststärke
kann Position Bwie im Bild dargestellt (dicker Mast) oder um 180°
gedreht (dünner Mast) und ggf. mit den langen Schrauben M8 ver-
sehen eingesetzt werden.
$
$
%
Abbildung 3-1 Mastmontage der ANT793-8DN
Betriebsanleitung (kompakt) ANT793-8DN 13
A5E01116928B-01

Deutsch
Wandmontage
Für die Wandmontage müssen Sie zusätzlich das Zwischengelenk
(Position C) einbauen, damit Sie die gleichen Freiheitsgrade wie bei
der Mastmontage erhalten.
Im Halteblech der Antenne finden Sie vier Gewindebolzen (Position
A) an denen der Universal Befestigungssatz befestigt wird.
Befestigen Sie den Befefestigungssatz über die vier Bohrungen (Posi-
tion D) an der Wand.
$
'
$
&
Abbildung 3-2 Wandmontage der ANT793-8DN
14 Betriebsanleitung (kompakt) ANT793-8DN
A5E01116928B-01

Deutsch
4 Anschließen
!Warnung
Lebensgefahr durch Blitzschlag
Antennen im Außenbereich müssen sich im Fangbereich eines Blitz-
ableiters befinden. Stellen Sie sicher, dass für alle von außen ein-
geführten leitfähigen Systeme die Möglichkeit eines Blitzschutz-
Potenzialausgleichs gegeben ist.
Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts un-
bedingt die Anforderungen der Normen VDE 0182 bzw. IEC 62305.
Ein geeignetes Blitzschutzelement ist im Zubehörprogramm von
SIMATIC NET Industrial WLAN verfügbar:
Blitzschutzelement LP798-1N (Bestell-Nr. 6GK5798-2LP00-2AA6)
!Warnung
Lebensgefahr durch Blitzschlag
Der Einbau des genannten Blitzschutzelements zwischen einer
Antenne und einem SCALANCE W7xx stellt noch keinen aus-
reichenden Schutz gegen Blitzeinschlag dar. Das Blitzschutzelement
LP798-1N ist nur im Rahmen eines umfassenden Blitzschutzkon-
zepts funktionsfähig. Wenden Sie sich an einen qualifizierten Fach-
betrieb, wenn Sie dazu Fragen haben.
Vorgehensweise
Nehmen Sie die Schutzkappe vom N-Connector der Antenne ab und
schrauben Sie das Antennenkabel auf.
Betriebsanleitung (kompakt) ANT793-8DN 15
A5E01116928B-01

Deutsch
5 Technische Daten
Mechanische Eigenschaften
Gewicht 700 g
190 x 190 x 30,5 mm
Abmessungen
(Breite x Höhe x Tiefe)
Material Polypropylen
Windfestigkeit 104 N bei 220 km/h
Schutzart IP65
Anschluss N-Connector female
Lager- und Betriebsstemperatur -45°C - +70°C
Silikonfrei
Elektrische Eigenschaften
Frequenzbereich 5150 - 5875 MHz
Antennengewinn 18,5 dBi
Polarisierung Linear, horizontal oder vertikal
Horizontaler Strahlungswinkel 18°
Vertikaler Strahlungswinkel 18°
Impedanz 50 Ω
VSWR < 1,5
16 Betriebsanleitung (kompakt) ANT793-8DN
A5E01116928B-01

Deutsch
Horizontales Felddiagramm (5600 MHz)












 
$PSOLWXGH>G%@
$
]LPXWK>GHJ@
Betriebsanleitung (kompakt) ANT793-8DN 17
A5E01116928B-01

Deutsch
Vertikales Felddiagramm (5600 MHz)












 
(OHYDWLRQ>GHJ@
$
PSOLWXGH>G%@
18 Betriebsanleitung (kompakt) ANT793-8DN
A5E01116928B-01

Deutsch
6 Maßbild
