SIMATIC NET
Industrial Wireless LAN
Antenne ANT795-6DC
Kompaktbetriebsanleitung
Rechtliche Hinweise
Qualifiziertes Personal
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige
Aufgabenstellung qualifiziertem Personal gehandhabt werden unter Beachtung der für die
jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin enthaltenen
Sicherheits- und Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und
Erfahrung befähigt, im Umgang mit diesen Produkten/Systemen Risiken zu erkennen und
mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNUNG
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen
Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -
komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen
sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und
Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden.

Antenne ANT795-6DC
4A5E03484065-06, 05/2019
Warnhinweiskonzept
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur
Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen
Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden
stehen ohne Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in
abnehmender Reihenfolge wie folgt dargestellt.
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten
kann
, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
VORSICHT
bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
ACHTUNG
bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen
nicht getroffen werden.
Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten
Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden
gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden
angefügt sein.

Antenne ANT795-6DC
A5E03484065-06, 05/2019 5
Inhaltsverzeichnis
Sicherheitshinweise ................................................................................................6
Beschreibung..........................................................................................................6
Montieren .............................................................................................................10
3.1 Direkte Wandmontage ............................................................ 10
3.2 Montage mit drehbarem Haltewinkel....................................... 12
Anschließen..........................................................................................................17
Technische Daten.................................................................................................18
Maßbilder .............................................................................................................22

Antenne ANT795-6DC
6A5E03484065-06, 05/2019
1Sicherheitshinweise
WARNUNG
Lebensgefahr durch Blitzschlag
Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters
befinden.
•Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen Systeme die
Möglichkeit eines Blitzschutz-Potenzialausgleichs besteht.
•Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die
Anforderungen der Normen VDE 0182 bzw. IEC 62305.
ACHTUNG
Unsachgemäße Verwendung
Das Gerät (und dessen Bauteile) darf nur entsprechend der im Katalog oder der
Betriebsanleitung beschriebenen Verwendung eingesetzt werden. Kombinationen
mit Geräten oder Komponenten anderer Hersteller sind erlaubt, wenn diese durch
Siemens freigegeben wurden.
Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es
entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert,
benutzt und gepflegt wird.
2Beschreibung
Einleitung
Bei der Antenne ANT795-6DC handelt es sich um eine linear polarisierte Dual-Band
Richtantenne.
Produkt
Artikelnummer
ANT795-6DC
6GK5795-6DC00-0AA0

Beschreibung
Antenne ANT795-6DC
A5E03484065-06, 05/2019 7
Lieferumfang
Folgende Teile gehören zum Lieferumfang der Antenne:
●1x Antenne mit 1x N-Connector female
●1x Universalbefestigungssatz für die Wand- und Mastmontage, bestehend aus
–1x drehbarem Haltewinkel mit 2x Einstellschrauben
–1x Halterung
–2x Befestigungsschrauben zur Montage der Antenne an der Halterung
–2x Befestigungsschrauben (Wandmontage)
–2x Dübel (Wandmontage)
–2x Schlauchklemmen (Mastmontage)
●1x Kompaktbetriebsanleitung
Lieferumfang prüfen
1. Prüfen Sie die Lieferung auf Vollständigkeit.
2. Setzen Sie sich bei unvollständiger Lieferung oder bei äußeren Beschädigungen
mit Ihrem Lieferanten oder der örtlichen Siemens-Geschäftsstelle in Verbindung.
Security-Hinweise
Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die
den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken
unterstützen.
Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu
sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu
implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der
Technik entspricht. Die Produkte und Lösungen von Siemens formen einen
Bestandteil eines solchen Konzepts.
Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme,
Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und
Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet
verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende
Schutzmaßnahmen (z. B. Firewalls und/oder Netzwerksegmentierung) ergriffen
wurden.
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial
Security finden Sie unter folgender Adresse:
Industrial Security (https://www.siemens.com/industrialsecurity)

Beschreibung
Antenne ANT795-6DC
8A5E03484065-06, 05/2019
Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie
noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Aktualisierungen
durchzuführen, sobald die entsprechenden Updates zur Verfügung stehen und
immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter
oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen
erhöhen.
Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens
Industrial Security RSS Feed unter folgender Adresse:
Industrial Security (https://www.siemens.com/industrialsecurity)
Recycling und Entsorgung
Die Produkte sind schadstoffarm, recyclingfähig und erfüllen die Anforderungen der
WEEE-Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Altgeräten.
Entsorgen Sie die Produkte nicht bei öffentlichen Entsorgungsstellen.
Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden
Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren
Siemens-Ansprechpartner (Produktrückgabe
(https://support.industry.siemens.com/cs/ww/de/view/109479891)).
Beachten Sie unterschiedliche länderspezifische Regelungen.

Beschreibung
Antenne ANT795-6DC
A5E03484065-06, 05/2019 9
Optionales Zubehör
Die nachfolgenden Produkte können als optionales Zubehör erworben werden.
Verbindungsleitung N-Connect/R-SMA
Zum Anschluss an einen SCALANCE W700 RJ45 mit R-SMA-Anschlüssen ist die
flexible Verbindungsleitung N-Connect/R-SMA Male/Male als Zubehör lieferbar.
Länge in m
Artikelnummer
0,3
6XV1875-5CE30
1
6XV1875-5CH10
2
6XV1875-5CH20
5
6XV1875-5CH50
10
6XV1875-5CN10
Verbindungsleitung N-Connect/N-Connect
Zum Anschluss an einen SCALANCE W700/W1700 M12 mit N-Connect oder zur
Verbindung mit dem Blitzschutzelement LP798-1N/LP798-2N ist die flexible
Verbindungsleitung N-Connect/N-Connect Male/Male als Zubehör lieferbar.
Länge in m
Artikelnummer
1
6XV1875-5AH10
2
6XV1875-5AH20
5
6XV1875-5AH50
10
6XV1875-5AN10
Für IWLAN-Geräte, die sich in einem Schaltschrank befinden, sind
Schaltschrankdurchführungen mit passenden Leitungen erhältlich.
Detailinformationen finden Sie im Katalog IK PI.

Montieren
Antenne ANT795-6DC
10 A5E03484065-06, 05/2019
3Montieren
3.1 Direkte Wandmontage
Bohrbild
Das folgende Bild zeigt den Abstand der Befestigungsbohrungen. Verwenden Sie
zum Bohren diese Angaben. Die Maße sind in mm angegeben.
Hinweis
Beachten Sie, dass der Abstand zwischen Antenne und Wand mindestens 4,2
mm
betragen muss.
Vorgehensweise
①
Bohrlöcher
③
Halterung
②
Dübel (2 Stk.)
④
Befestigungsschraube (2 Stk.)

Montieren
Antenne ANT795-6DC
A5E03484065-06, 05/2019 11
1. Bohren Sie zwei Löcher (Durchmesser 6 mm) in die Wand und stecken Sie die
Dübel ②in die Löcher ①.
2. Positionieren Sie die Halterung ③und befestigen Sie sie mit
Befestigungsschrauben ④.

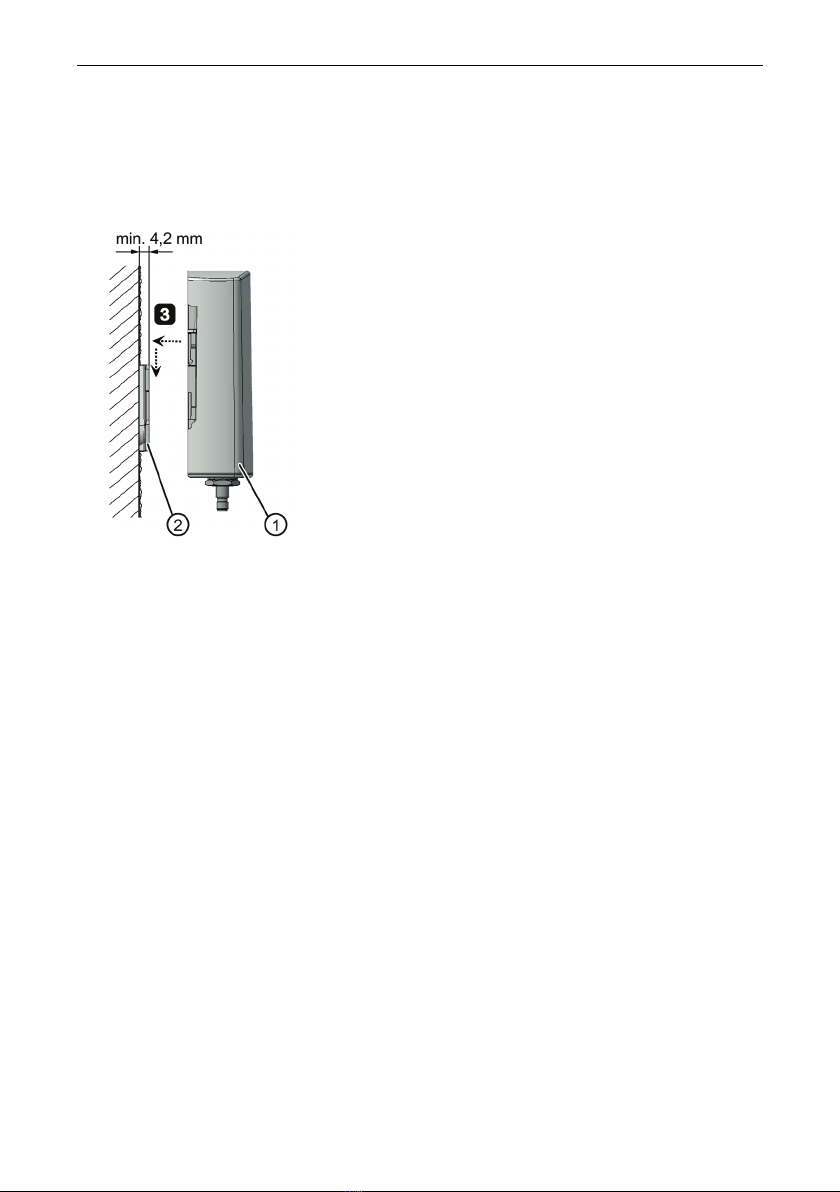

①
Antenne
②
Halterung
3. Setzen Sie die Antenne ①an die Halterung ②und schieben Sie die Antenne
nach unten, bis sie in der Halterung einrastet.

Montieren
Antenne ANT795-6DC
12 A5E03484065-06, 05/2019

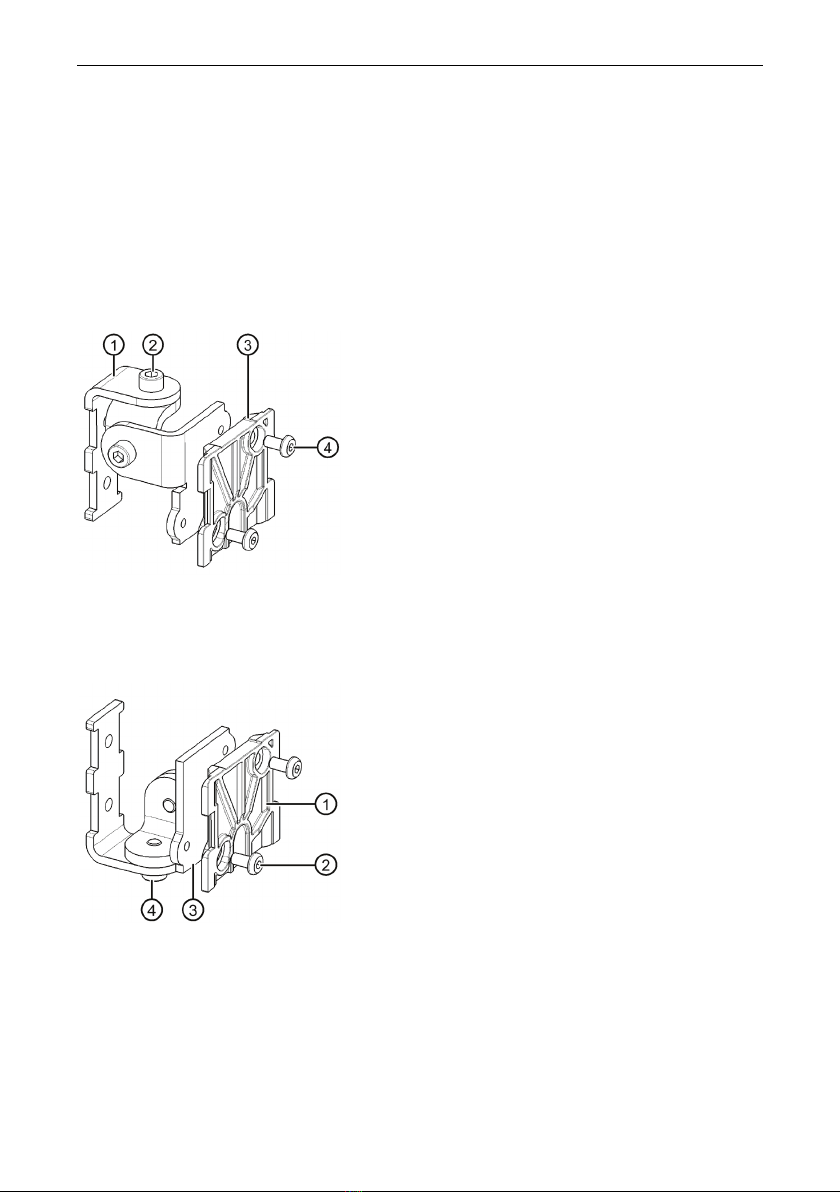

3.2 Montage mit drehbarem Haltewinkel
3.2.1 Halterung an drehbaren Haltewinkel montieren
Montagevarianten
Folgende Montagevarianten des drehbaren Haltewinkels sind möglich:
Variante 1:
①
Drehbarer Haltewinkel
③
Halterung
②
Einstellschraube (2 Stk.)
④
Befestugungsschraube (2 Stk.)
Variante 2:
①
Halterung
③
Drehbarer Haltewinkel
②
Befestugungsschraube (2 Stk.)
④
Einstellschraube (2 Stk.)
Vorgehensweise
Montieren Sie die Halterung mit zwei Befestigungsschrauben an den drehbaren
Haltewinkel nach einer der oben abgebildeten Varianten.

Montieren
Antenne ANT795-6DC
A5E03484065-06, 05/2019 13
3.2.2 Wandmontage
Übersicht
①
Bohrlöcher
④
Befestigungsschrauben
②
Dübel
⑤
Halterung
③
Drehbarer Haltewinkel
Voraussetzung
Die Halterung ⑤ist am drehbaren Haltewinkel ③montiert.
Vorgehensweise
1. Bohren Sie zwei Löcher (Durchmesser 6 mm) in die Wand im Abstand von
24 mm.
2. Stecken Sie die Dübel ②in die Löcher ①.
3. Positionieren Sie den drehbaren Haltewinkel ③an der Wand und befestigen Sie
ihn mit Befestigungsschrauben ④.

Montieren
Antenne ANT795-6DC
14 A5E03484065-06, 05/2019

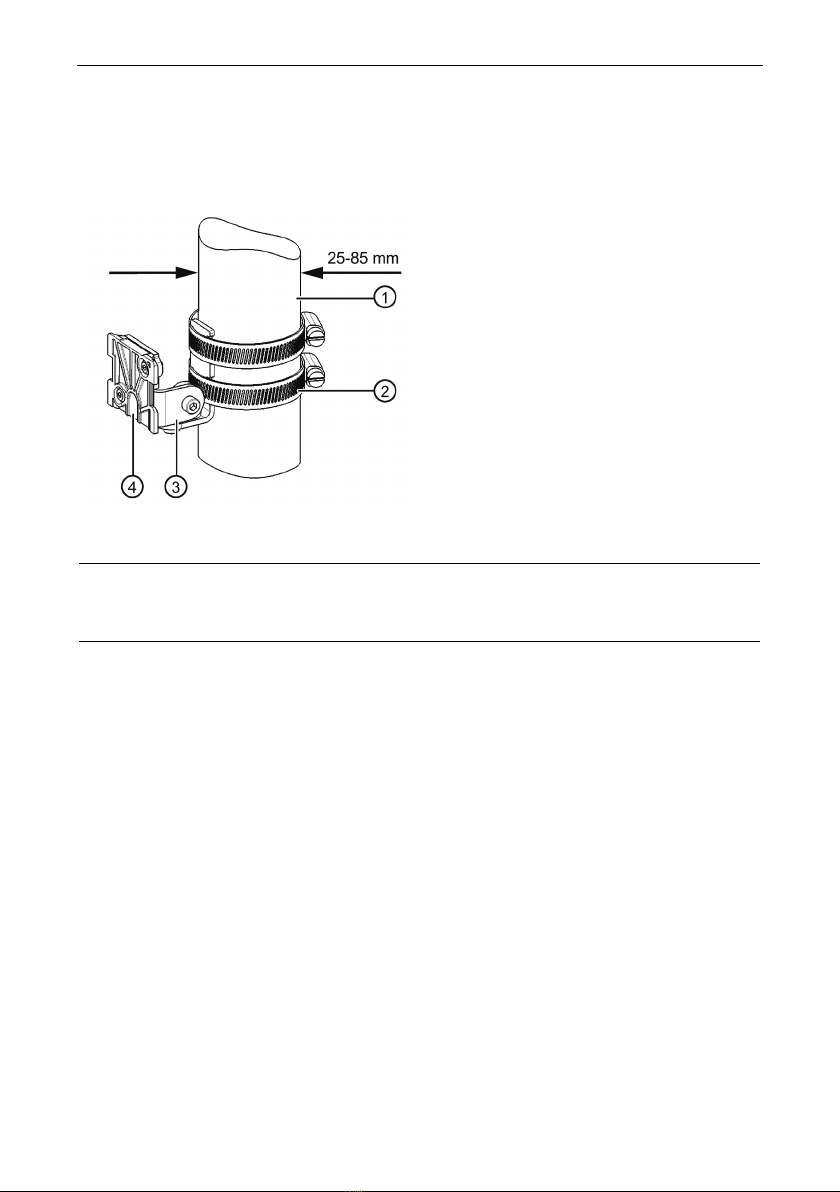

3.2.3 Mastmontage
Übersicht
①
Mast
③
Drehbarer Haltewinkel
②
Schlauchklemmen (2 Stk.)
④
Halterung
Hinweis
Die Schlauchklemmen sind für einen Mastdurchmesser von 25
mm bis 85 mm
geeignet.
Voraussetzung
Die Halterung ④ist am drehbaren Haltewinkel ③montiert.
Vorgehensweise
Montieren Sie den drehbaren Haltewinkel ③mit zwei Schlauchklemmen ②an den
Mast ①wie oben abgebildet.
Dabei bringen Sie die Schlauchklemmen so an, dass sie in die Ausklinkungen des
drehbaren Haltewinkels eingreifen. Das Anzugsmoment beträgt 5 Nm.

Montieren
Antenne ANT795-6DC
A5E03484065-06, 05/2019 15
3.2.4 Antenne an Halterung montieren
Übersicht
①
Antenne
②
Halterung
③
Drehbarer Haltewinkel
Vorgehensweise
1. Setzen Sie die Antenne ①an die Halterung ②, die am drehbaren Haltewinkel
③montiert ist.
2. Schieben Sie die Antenne ①nach unten, bis sie in der Halterung ②einrastet.

Montieren
Antenne ANT795-6DC
16 A5E03484065-06, 05/2019
3.2.5 Antenne justieren
Übersicht
①
Horizontale Achse
②
Vertikale Achse
①
Einstellschraube für horizontale Ausrichtung
②
Einstellschraube für vertikale Ausrichtung
Vorgehensweise
Hinweis
Stellen Sie den drehbaren Haltewinkel nur im gelösten Zustand ein.

Anschließen
Antenne ANT795-6DC
A5E03484065-06, 05/2019 17
1. Lösen Sie die beiden Einstellschrauben ①und ②.
2. Positionieren Sie die Antenne wie gewünscht.
3. Ziehen Sie zuerst die Einstellschraube ②für die vertikale Ausrichtung an.
Das Anzugsmoment beträgt 3,5 Nm.
4. Ziehen Sie anschließend die Einstellschraube ①für die horizontale Ausrichtung
an. Das Anzugsmoment beträgt 3,5 Nm.
4Anschließen
WARNUNG
Lebensgefahr durch Blitzschlag
Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters
befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen
Systeme die Möglichkeit eines Blitzschutz-Potenzialausgleichs besteht.
Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die
Anforderungen der Normen VDE 0182 bzw. IEC 62305.
Geeignete Blitzschutzelemente sind im Zubehörprogramm von SIMATIC NET
Industrial WLAN verfügbar:
●Blitzschutzelement LP798-1N (Artikelnummer 6GK5798-2LP00-2AA6)
●Blitzschutzelement LP798-2N (Artikelnummer 6GK5798-2LP10-2AA6)
Hinweis
Wir empfehlen das wartungsfreie Blitzschutzelement LP798
-2N zu verwenden.
Ausnahme
: Über die Antennenleitung erfolgt auch eine DC-Speisung.
In diesem Fall verwenden Sie ausschließlich das Blitzschutzelement LP798
-1N.
WARNUNG
Lebensgefahr durch Blitzschlag
Der Einbau eines der genannten Blitzschutzelemente zwischen einer Antenne und
einem SCALANCE W-Gerät stellt noch keinen ausreichenden Schutz gegen
Blitzeinschlag dar. Die genannten Blitzschutzelemente sind nur im Rahmen eines
umfassenden Blitzschutzkonzepts funktionsfähig. Bei Fragen wenden Sie sich an
einen qualifizierten Fachbetrieb.

Technische Daten
Antenne ANT795-6DC
18 A5E03484065-06, 05/2019
Vorgehensweise
1. Schrauben Sie die flexible Verbindungsleitung zum SCALANCE W-Gerät an die
Antenne an. Das Anzugsmoment am N-Connector beträgt 1,7 Nm.
2. Stellen Sie sicher, dass durch die flexible Verbindungsleitung weder für den
SCALANCE W-Gerät noch für die Antenne eine Zugbelastung entsteht. Wenn
nötig, entlasten Sie die Leitungen.
5Technische Daten
Antenne
Mechanische Eigenschaften
Gewicht
110 g
Abmessungen
(Breite x Höhe x Tiefe)
81 x 100 x 36 mm
Material
Lexan EXL 9330
Windlast frontal
15 N bei 160 km/h
Schutzart
IP66 / IP67
Lager- und
Betriebstemperatur
-40 °C ... +80 °C
Anschluss
1 x N-Connector female
Elektrische Eigenschaften
Frequenzbereich
2400 - 2500 MHz
5150 - 5875 MHz
Antennengewinn
9 dBi
Horizontaler Strahlungswinkel
75°
55°
Vertikaler Strahlungswinkel
55°
Impedanz
50 Ω
Polarisierung
linear und vertikal
VSWR
2

Technische Daten
Antenne ANT795-6DC
A5E03484065-06, 05/2019 19
Halterung
Mechanische Eigenschaften
Abmessungen
(Breite x Höhe x Tiefe)
48 x 42 x 5 mm
Drehbarer Haltewinkel
Mechanische Eigenschaften
Abmessungen
(Breite x Höhe x Tiefe)
48 x 57,5 x 41,5 mm
Zulassung
Das Produkt ANT795-6DC verfügt über die folgenden Zulassungen:
●EN50155
●EN45545-2
●DIN 5510-2 §5.2.2
●BS6853
●NF-F16-101
●NF-F16-102

Technische Daten
Antenne ANT795-6DC
20 A5E03484065-06, 05/2019

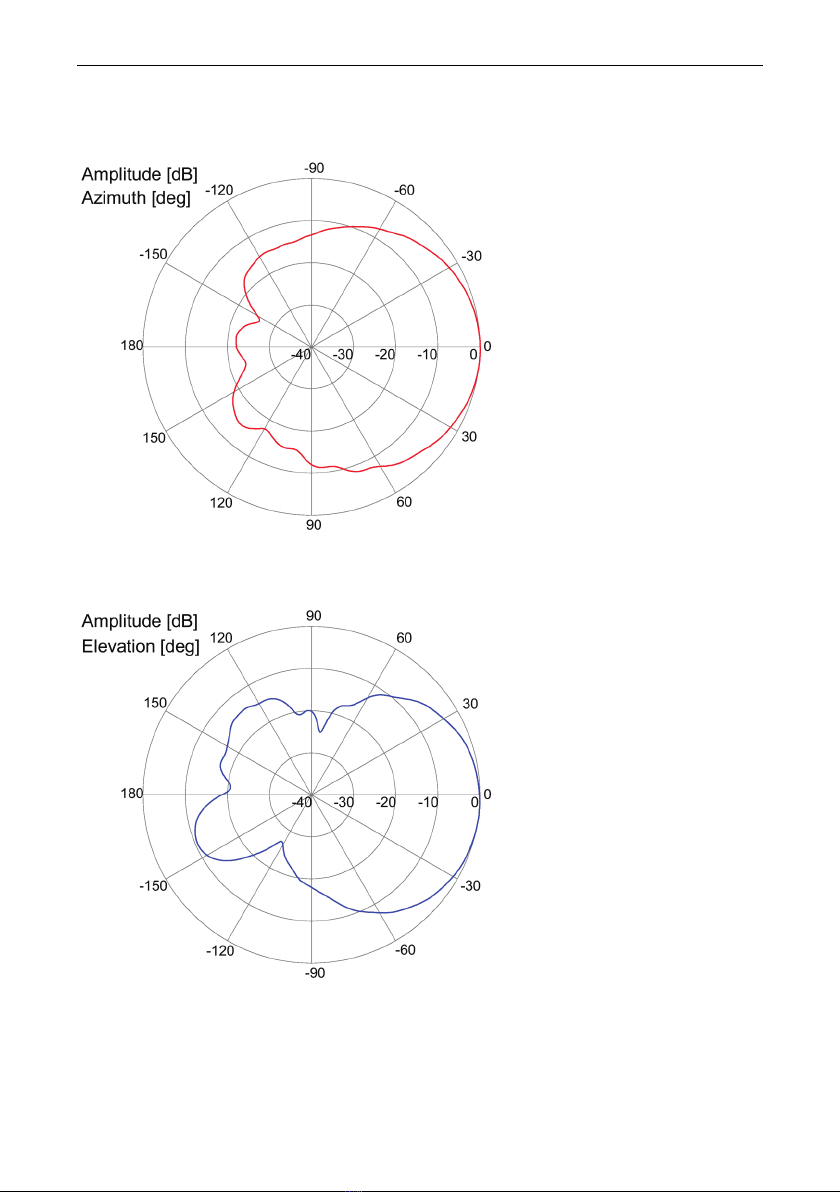

Horizontales Felddiagramm (2450 MHz)
Vertikales Felddiagramm (2450 MHz)
