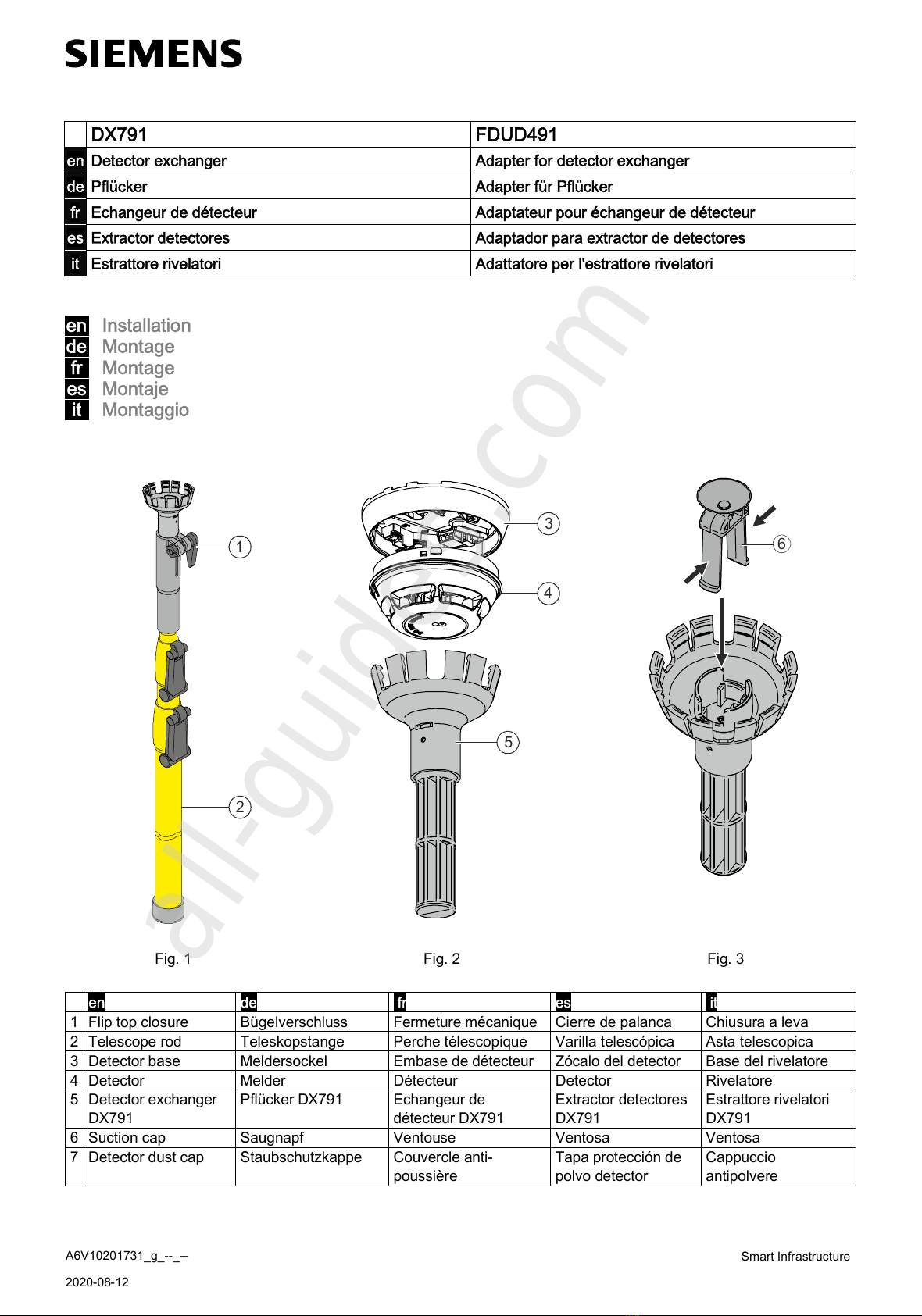

Siemens DX791 User manual

A6V10201731_g_--_-- Smart Infrastructure
2020-08-12
DX791
FDUD491
en Detector exchanger Adapter for detector exchanger
de Pflücker Adapter für Pflücker
fr Echangeur de détecteur Adaptateur pour échangeur de détecteur
es Extractor detectores Adaptador para extractor de detectores
it Estrattore rivelatori Adattatore per l'estrattore rivelatori
en
Installation
de
Montage
fr
Montage
es
Montaje
it
Montaggio
1
2
3
4
5
6
Fig.
1
Fig.
2
Fig.
3
en
de
fr
es
it
1
Flip top closure
Bügelverschluss
Fermeture mécanique
Cierre de
palanca
Chiusura a leva
2
Telescope rod
Teleskopstange
Perche télescopique
Varilla telescópica
Asta telescopica
3
Detector base
Meldersockel
Embase de détecteur
Zócalo del detector
Base del rivelatore
4
Detector
Melder
Détecteur
Detector
Rivelatore
5
Detector exchanger
DX791
Pflücker DX791
Echangeur de
détecteur DX791
Extractor detectores
DX791
Estrattore rivelatori
DX791
6
Suction cap
Saugnapf
Ventouse
Ventosa
Ventosa
7
Detector dust cap
Staubschutzkappe
Couvercle anti
-
poussière
Tapa protección de
p
olvo detector
Cappuccio
antipolvere
All manuals and user guides at all-guides.com
all-guides.com

2 A6V10201731_g_--_--
10
5
10
8
8
9
10
10
9
11
3
4
8
5
Fig.
4
Fig.
5
11
Fig.
6
en
de
fr
es
it
3
Detector base
Meldersockel
Embase de détecteur
Zócalo del detector
Base del rivelatore
4
Detector
Melder
Détecteur
Detector
Rivelatore
5
Detector exchanger
DX
791
Pflücker DX791
Echangeur de
détecteur DX791
Extractor detectores
DX791
Estrattore rivelatori
DX791
8
Adapter FDUD491
Adapter FDUD491
Adaptateur FDUD491
Adaptador
FDUD491
Adattatore FDUD491
9
Openings
Öffnungen
Ouvertures
Orificios
Aperture
10
Lockin
g mechanisms
Verriegelungen
Verrouillages
Bloqueos
Bloccaggi
11
Unlocking opening
Entriegelungsöffnung
Orifice de
déverrouillage
Orificio de
desbloqueo
Apertura di sblocco
All manuals and user guides at all-guides.com

A6V10201731_g_--_-- 3
en
Installation
Application
The DX791 detector exchanger is used to:
·Insert and remove automatic FD720 fire detectors.
·Fit and remove the detector dust cap for automatic
FD720 fire detectors.
DANGER
Use of detector exchanger DX791 in high
-
voltage
systems
Mortal danger due to electric shock
·The DX791 detector exchanger must not be used
in high-voltage systems.
Combined with the adapter for detector exchanger
FDUD491 (8), detector exchanger DX791 (5) can be used
for the following point detectors:
OOH740
Multi Sensor Smoke Detector, ASA
OOHC740
Neural Fire Detector
OOH
941
Multi
-
Criteria Fire
Detector
OOHC941
Multi
-
Criteria Fire/CO Detector
FDOOT441
Multi
-
Criteria Fire Detector
FDOOTC441
Multi
-
Criteria Fire/CO Detector
The point detectors cannot be removed provided
that they are secured using a detector locking
device LP720 or LK110.
Usage with a telescope rod
The FDUM291 and FDUM292 telescope rods can be used
to extend the detector exchanger.
Work with telescope rods involves the risk of falling
objects so wear a protective helmet.
1. Loosen flip top closure (1) of telescope rod (2).
2. Place detector exchanger in telescope rod and secure
in place with flip top closure.
Inserting detector
1. Insert detector (4) in detector exchanger (5).
2. Insert detector in detector base (3), turning clockwise.
You must hear and feel the detector snap in.
3. Pull detector exchanger down vertically.
Removing detector
1. Grip detector (4) with detector exchanger (5).
2. Loosen detector by turning anti-clockwise out of
detector base.
Fitting detector dust cap
1. Secure suction cup (6) in detector exchanger (Fig. 3).
2. Secure detector dust cap (7) on suction cup.
3. Fit detector dust cap on detector.
4. To loosen suction cup, pull detector exchanger to the
side.
Removing detector dust cap
1. Secure suction cup (6) in detector exchanger (Fig. 3).
2. Guide detector exchanger towards detector dust cap
such that it sticks to the suction cup.
3. Pull detector exchanger and detector dust cap down
vertically.

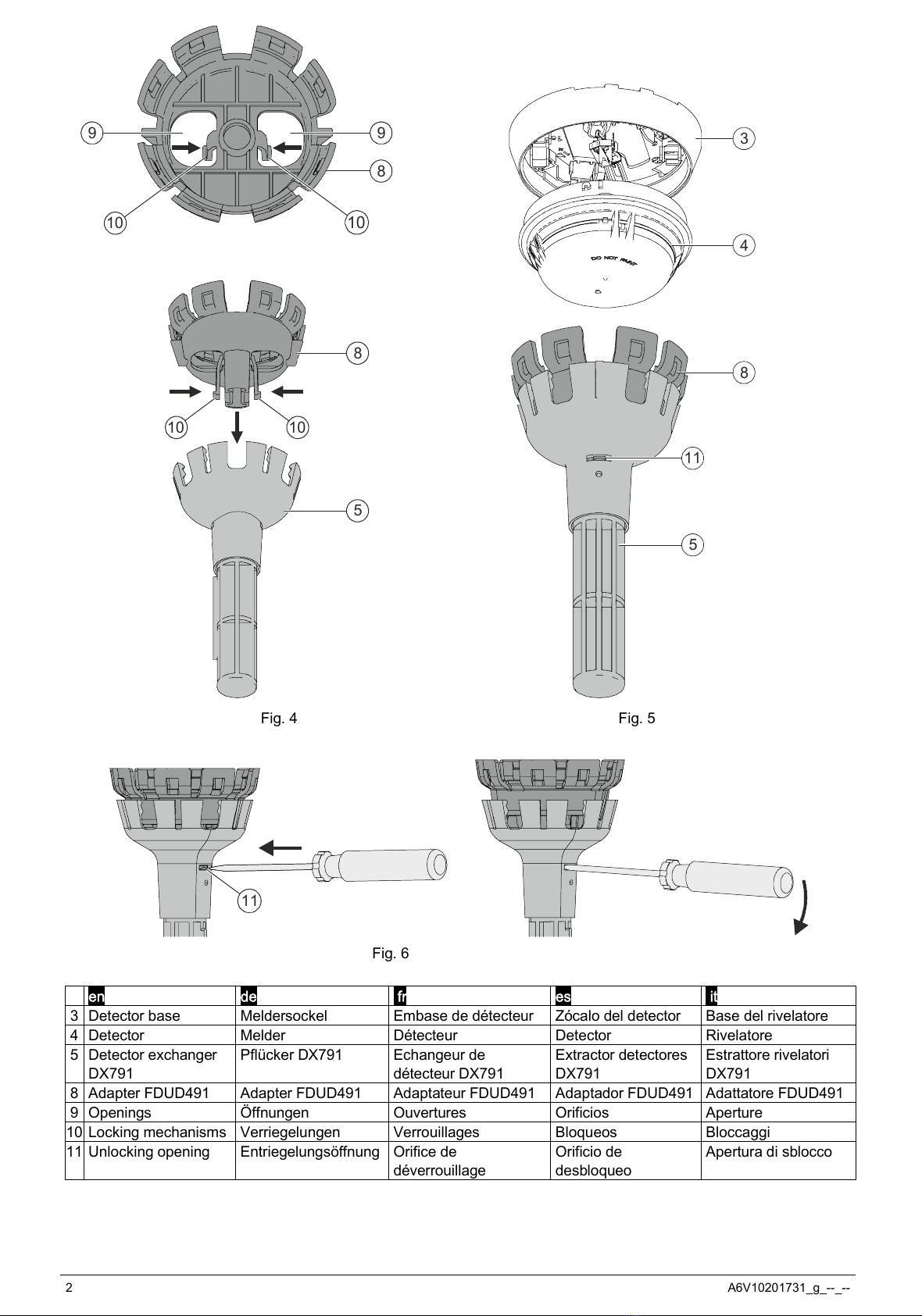

Adapter for detector exchanger FDUD491 (Fig. 4 and 5)
Adapter FDUD491 (8) is an accessory for detector
exchanger DX791 (5).
Adapter FDUD491 can only be used together with
detector exchanger DX791!
Installation of FDUD491 on detector exchanger DX791
(Fig. 4)
1. Place two fingers in the openings (9) and press the two
locking mechanisms (10) inwards.
2. Secure adapter (8) in detector exchanger (5). The
adapter must audibly snap into place.
Removing the FDUD491 (Fig. 6)
1.
Slide the blade of a slotted screwdriver or other suitable
tool into one of the two unlocking openings (11).
2. Press the screwdriver down.
⇨
The FDUD491 is unlocked and can be removed.
All manuals and user guides at all-guides.com

4 A6V10201731_g_--_--
de
Montage
Anwendung
Der Pflücker DX791 dient zum:
·Einsetzen und Entfernen der automatischen FD720-
Brandmelder.
·Aufsetzen und Entfernen der Staubschutzkappe zu den
automatischen FD720-Brandmeldern.
GEFAHR
Einsatz des Pflückers DX791 in
Hochspannungsanlagen
Lebensgefahr durch Stromschlag
·Der Pflücker DX791 darf nicht in
Hochspannungsanlagen eingesetzt werden.
Zusammen mit dem Adapter für Pflücker FDUD491 (8)
kann der Pflücker DX791 (5) für folgende Punktmelder
verwendet werden:
OOH740
Multisensor
-
Rauchmelder, ASA
OOHC740
Neuronaler Brandmelder
OOH941
Mehrkriterien
-
Brand
melder
OOHC941
Mehrkriterien
-
Brand
-
und CO
-
Melder
FDOOT441
Mehrkriterien
-
Brandmelder
FDOOTC441
Mehrkriterien
-
Brand
-
und
CO
-
Melder
Die Punktmelder können nicht entfernt werden,
solange sie durch eine Melderarretierung LP720
oder LK110 gesichert sind.
Verwendung mit einer Teleskopstange
Zur Verlängerung des Pflückers können die
Teleskopstangen FDUM291 und FDUM292 verwendet
werden.
Bei Arbeiten mit Teleskopstangen können
Gegenstände herunterfallen, deshalb ist ein
Schutzhelm zu tragen.
1. Lösen Sie den Bügelverschluss (1) der
Teleskopstange (2).
2. Setzen Sie den Pflücker in die Teleskopstange und
befestigen Sie ihn mit dem Bügelverschluss.
Melder einsetzen
1. Setzen Sie den Melder (4) in den Pflücker (5) ein.
2. Drehen Sie den Melder im Uhrzeigersinn in den
Meldersockel (3) ein. Der Melder muss hörbar und
fühlbar einrasten.
3. Ziehen Sie den Pflücker senkrecht nach unten.
Melder entfernen
1. Fassen Sie den Melder (4) mit dem Pflücker (5).
2. Lösen Sie den Melder durch Drehen gegen den
Uhrzeigersinn aus dem Meldersockel.
Staubschutzkappe aufsetzen
1. Befestigen Sie den Saugnapf (6) im Pflücker (Fig. 3).
2. Befestigen Sie die Staubschutzkappe (7) am Saugnapf.
3. Setzen Sie die Staubschutzkappe auf den Melder auf.
4. Zum Lösen des Saugnapfs ziehen Sie den Pflücker
seitwärts.
Staubschutzkappe entfernen
1. Befestigen Sie den Saugnapf (6) im Pflücker (Fig. 3).
2. Führen Sie den Pflücker zur Staubschutzkappe, so
dass diese am Saugnapf haftet.
3. Ziehen Sie den Pflücker mit der Staubschutzkappe
senkrecht nach unten.
Adapter für Pflücker FDUD491 (Fig. 4 und 5)
Der Adapter FDUD491 (8) ist ein Zubehörteil zum
Pflücker DX791 (5).
Der Adapter FDUD491 kann nur zusammen mit
dem Pflücker DX791 verwendet werden!
Montage des FDUD491 auf dem Pflücker DX791 (Fig. 4)
1. Fassen Sie mit zwei Fingern in die Öffnungen (9) und
drücken Sie die beiden Verriegelungen (10) nach innen.
2. Befestigen Sie den Adapter (8) im Pflücker (5). Der
Adapter muss hörbar einrasten.
Demontage des FDUD491 (Fig. 6)
1. Schieben Sie die Klinge eines Schlitzschraubendrehers
oder ein anderes geeignetes Werkzeug in eine der
beiden Entriegelungsöffnungen (11).
2. Drücken Sie den Schraubendreher nach unten.
⇨Der FDUD491 ist entriegelt und kann demontiert
werden.
All manuals and user guides at all-guides.com

A6V10201731_g_--_-- 5

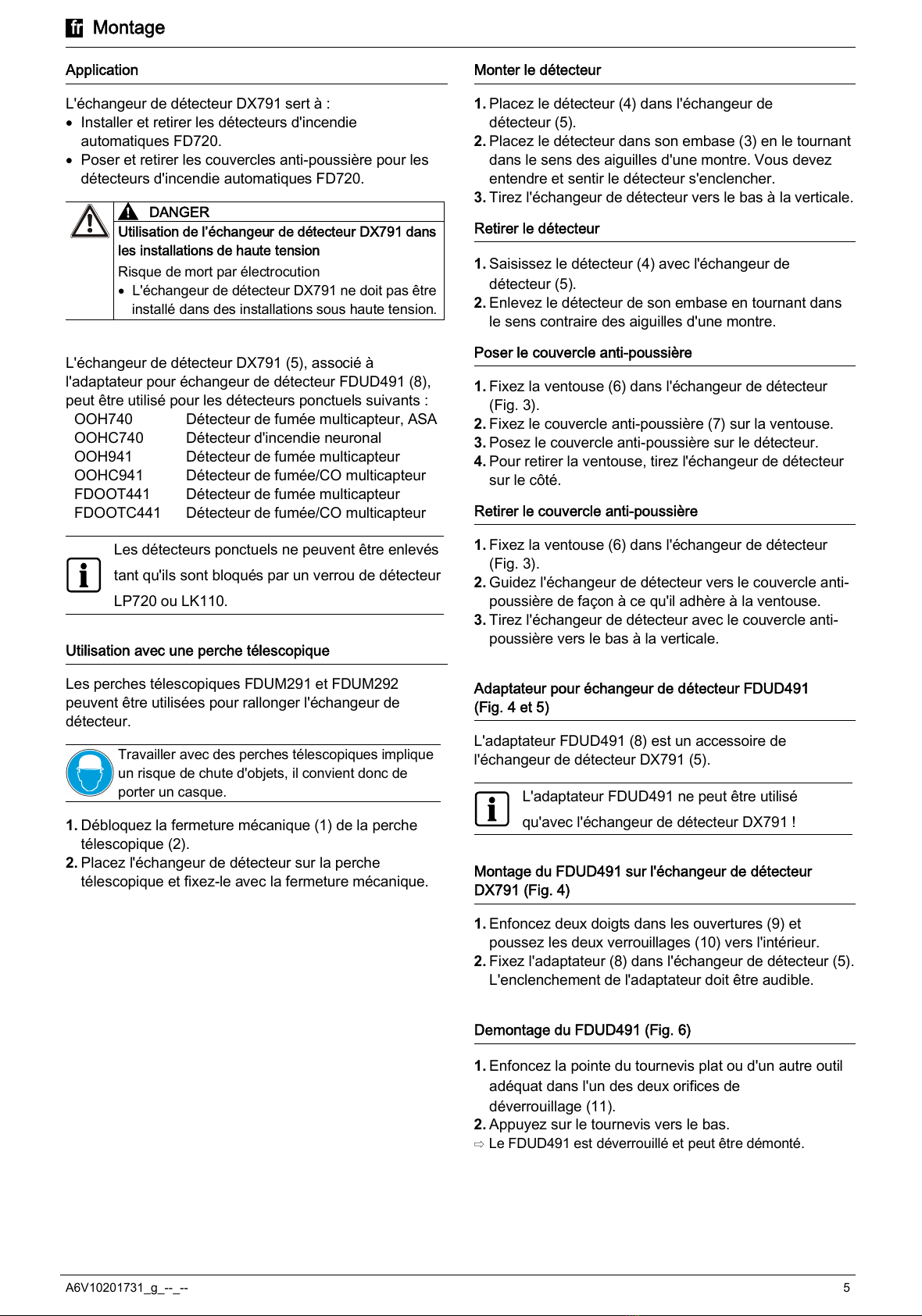

fr
Montage
Application
L'échangeur de détecteur DX791 sert à :
·Installer et retirer les détecteurs d'incendie
automatiques FD720.
·Poser et retirer les couvercles anti-poussière pour les
détecteurs d'incendie automatiques FD720.
DANGER
Utilisation de l’échangeur de détecteur DX791 dans
les installations de haute tension
Risque de mort par électrocution
·L'échangeur de détecteur DX791 ne doit pas être
installé dans des installations sous haute tension.
L'échangeur de détecteur DX791 (5), associé à
l'adaptateur pour échangeur de détecteur FDUD491 (8),
peut être utilisé pour les détecteurs ponctuels suivants :
OOH740
Détecteur de
fumée multicapteur, ASA
OOHC740
Détecteur d'incendie neuronal
OOH941
Détecteur de fumée multicapteur
OOHC941
Détecteur de fumée/CO multicapteur
FDOOT441
Détecteur de fumée multicapteur
FDOOTC441
Détecteur de fumée/CO multicapteur
Les détecteurs ponctuels ne peuvent être enlevés
tant qu'ils sont bloqués par un verrou de détecteur
LP720 ou LK110.
Utilisation avec une perche télescopique
Les perches télescopiques FDUM291 et FDUM292
peuvent être utilisées pour rallonger l'échangeur de
détecteur.
Travailler avec des perches télescopiques implique
un risque de chute d'objets, il convient donc de
porter un casque.
1. Débloquez la fermeture mécanique (1) de la perche
télescopique (2).
2. Placez l'échangeur de détecteur sur la perche
télescopique et fixez-le avec la fermeture mécanique.
Monter le détecteur
1. Placez le détecteur (4) dans l'échangeur de
détecteur (5).
2. Placez le détecteur dans son embase (3) en le tournant
dans le sens des aiguilles d'une montre. Vous devez
entendre et sentir le détecteur s'enclencher.
3. Tirez l'échangeur de détecteur vers le bas à la verticale.
Retirer le détecteur
1. Saisissez le détecteur (4) avec l'échangeur de
détecteur (5).
2. Enlevez le détecteur de son embase en tournant dans
le sens contraire des aiguilles d'une montre.
Poser le couvercle anti-poussière
1. Fixez la ventouse (6) dans l'échangeur de détecteur
(Fig. 3).
2. Fixez le couvercle anti-poussière (7) sur la ventouse.
3. Posez le couvercle anti-poussière sur le détecteur.
4. Pour retirer la ventouse, tirez l'échangeur de détecteur
sur le côté.
Retirer le couvercle anti-poussière
1. Fixez la ventouse (6) dans l'échangeur de détecteur
(Fig. 3).
2. Guidez l'échangeur de détecteur vers le couvercle anti-
poussière de façon à ce qu'il adhère à la ventouse.
3. Tirez l'échangeur de détecteur avec le couvercle anti-
poussière vers le bas à la verticale.
Adaptateur pour échangeur de détecteur FDUD491
(Fig. 4 et 5)
L'adaptateur FDUD491 (8) est un accessoire de
l'échangeur de détecteur DX791 (5).
L'adaptateur FDUD491 ne peut être utilisé
qu'avec l'échangeur de détecteur DX791 !
Montage du FDUD491 sur l'échangeur de détecteur
DX791 (Fig. 4)
1. Enfoncez deux doigts dans les ouvertures (9) et
poussez les deux verrouillages (10) vers l'intérieur.
2. Fixez l'adaptateur (8) dans l'échangeur de détecteur
(5).
L'enclenchement de l'adaptateur doit être audible.
Demontage du FDUD491 (Fig. 6)
1. Enfoncez la pointe du tournevis plat ou d'un autre outil
adéquat dans l'un des deux orifices de
déverrouillage (11).
2. Appuyez sur le tournevis vers le bas.
⇨Le FDUD491 est déverrouillé et peut être démonté.
All manuals and user guides at all-guides.com

6 A6V10201731_g_--_--
es
Montaje
Aplicación
El extractor detectores DX791 se utiliza para:
·Insertar y retirar los detectores de incendios
automáticos FD720.
·Colocar y retirar la tapa protección de polvo detector
para los detectores de incendios automáticos FD720.
PELIGRO
Utilización del extractor detectores DX791 en
instalaciones de alta tensión
Peligro de muerte por descarga eléctrica
·El extractor detectores DX791 no debe utilizarse
en instalaciones de alta tensión.
Junto con el adaptador para extractor de detectores
FDUD491 (8) puede utilizarse el extractor de detectores
DX791 (5) para los siguientes detectores puntuales:
OOH740
Detector de humos multisensor, ASA
OOHC740
Detector de incendios neuronal
OOH941
Detector de humos multisensor
OOHC941
Detector de humos multisensor/
detector de CO
FDOOT441
Detector de humos multisensor
FDOOTC441
Detector de humos multisensor/
detector de CO
Los detectores puntuales no pueden retirarse
mientras estén asegurados por medio de un
dispositivo de bloqueo del detector LP720 o
LK110.
Utilización con una varilla telescópica
Para la prolongación del extractor detectores pueden
utilizarse las varillas telescópicas FDUM291 y FDUM292.
Al trabajar con varillas telescópicas pueden caer
objetos, por este motivo debe llevarse un casco.
1. Suelte el cierre de palanca (1) de la varilla
telescópica (2).
2. Inserte el extractor detectores en la varilla telescópica y
sujételo con el cierre de palanca.
Insertar el detector
1. Inserte el detector (4) en el extractor (5).
2. Enrosque el detector en sentido horario en el
zócalo (3). El detector debe encajar de forma audible y
sensible.
3. Tire del extractor detectores verticalmente hacia abajo.
Retirar el detector
1. Agarre el detector (4) con el extractor (5).
2. Suelte el detector del zócalo girando en sentido
antihorario.
Colocar la tapa protección de polvo detector
1. Sujete la ventosa (6) en el extractor detectores (Fig. 3).
2. Sujete la tapa protección de polvo detector (7) en la
ventosa.
3. Coloque la tapa protección de polvo detector en el
detector.
4. Para soltar la ventosa, tire del extractor detectores
hacia un lado.
Retirar la tapa protección de polvo detector
1. Sujete la ventosa (6) en el extractor detectores (Fig. 3).
2. Guíe el extractor detectores hacia la tapa protección de
polvo detector, de modo que ésta se adhiera a la
ventosa.
3. Tire del extractor detectores, con la tapa protección de
polvo detector, verticalmente hacia abajo.
Adaptador para extractor de detectores FDUD491
(Fig. 4 y 5)
El adaptador FDUD491 (8) es un accesorio del extractor
de detectores DX791 (5).
¡El adaptador FDUD491 solamente puede
utilizarse en combinación con el extractor de
detectores DX791!
Montaje del FDUD491 en el extractor de detectores
DX791 (Fig. 4)
1. Introduzca dos dedos en los orificios (9) y presione
hacia dentro los dos bloqueos (10).
2. Fije el adaptador (8) en el extractor de detectores (5).
El
adaptador debe encajar de forma audible.
Desmontaje del FDUD491 (Fig. 6)
1. Deslice la hoja de un destornillador plano o de otra
herramienta adecuada en uno de los dos orificios de
desbloqueo (11).
2. Presione el destornillador hacia abajo.
⇨El FDUD491 está desbloqueado y se puede desmontar.
All manuals and user guides at all-guides.com
all-guides.com

A6V10201731_g_--_-- 7

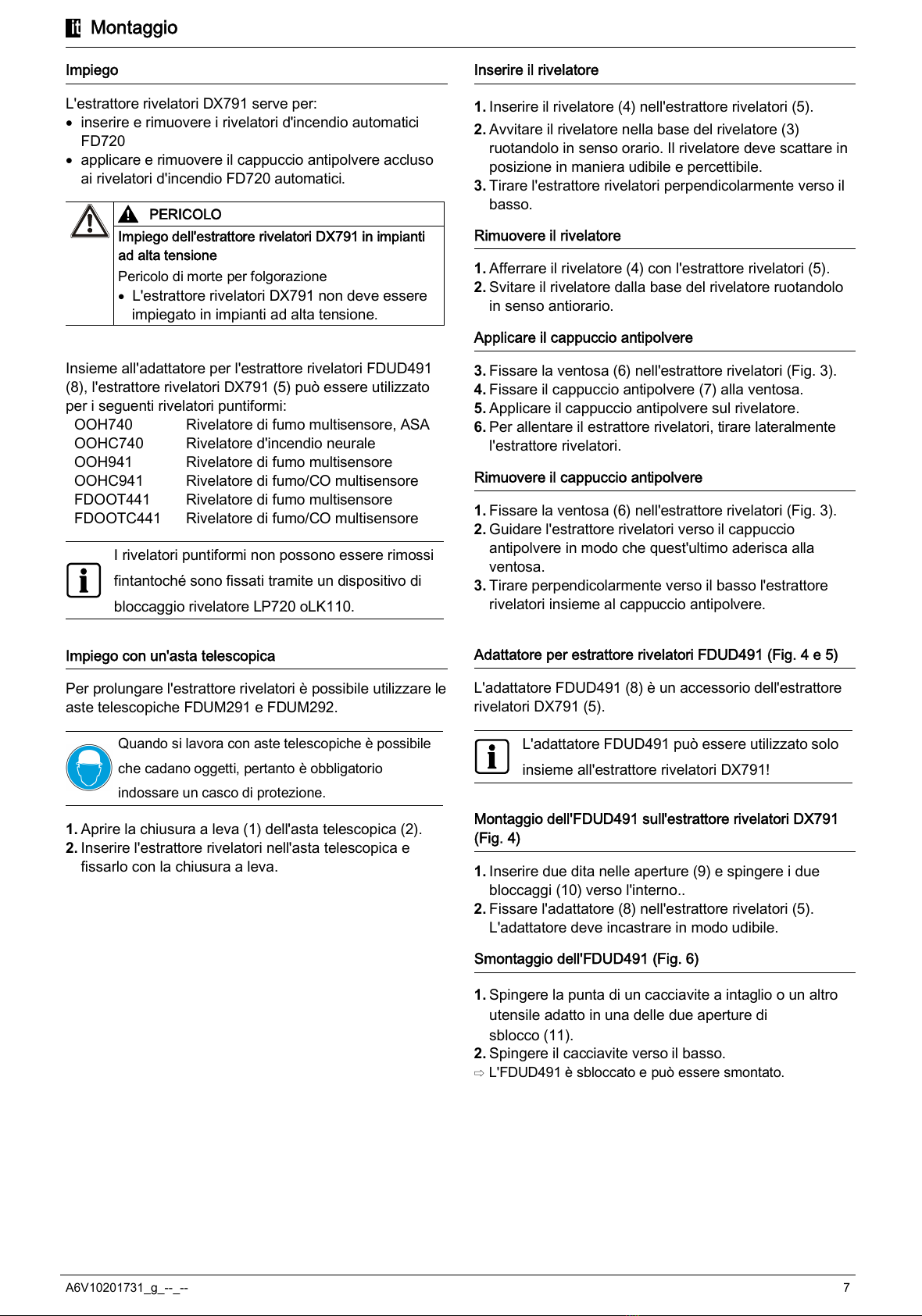

it
Montaggio
Impiego
L'estrattore rivelatori DX791 serve per:
·inserire e rimuovere i rivelatori d'incendio automatici
FD720
·applicare e rimuovere il cappuccio antipolvere accluso
ai rivelatori d'incendio FD720 automatici.
PERICOLO
Impiego dell'estrattore rivelatori DX791 in impianti
ad alta tensione
Pericolo di morte per folgorazione
·L'estrattore rivelatori DX791 non deve essere
impiegato in impianti ad alta tensione.
Insieme all'adattatore per l'estrattore rivelatori FDUD491
(8), l'estrattore rivelatori DX791 (5) può essere utilizzato
per i seguenti rivelatori puntiformi:
OOH740
Rivel
atore di fumo multisensore, ASA
OOHC740
Rivelatore d'incendio neurale
OOH941
Rivelatore di fumo m
ultisensore
OOHC941
Rivelatore di fumo/CO multisensore
FDOOT441
Rivelatore di fumo multisensore
FDOOTC441
Rivelatore di fumo/CO multisensore
I rivelatori puntiformi non possono essere rimossi
fintantoché sono fissati tramite un dispositivo di
bloccaggio rivelatore LP720 oLK110.
Impiego con un'asta telescopica
Per prolungare l'estrattore rivelatori è possibile utilizzare le
aste telescopiche FDUM291 e FDUM292.
Quando si lavora con aste telescopiche è possibile
che cadano oggetti, pertanto è obbligatorio
indossare un casco di protezione.
1. Aprire la chiusura a leva (1) dell'asta telescopica (2).
2. Inserire l'estrattore rivelatori nell'asta telescopica e
fissarlo con la chiusura a leva.
Inserire il rivelatore
1. Inserire il rivelatore (4) nell'estrattore rivelatori (5).
2. Avvitare il rivelatore nella base del rivelatore (3)
ruotandolo in senso orario. Il rivelatore deve scattare in
posizione in maniera udibile e percettibile.
3. Tirare l'estrattore rivelatori perpendicolarmente verso il
basso.
Rimuovere il rivelatore
1. Afferrare il rivelatore (4) con l'estrattore rivelatori (5).
2. Svitare il rivelatore dalla base del rivelatore ruotandolo
in senso antiorario.
Applicare il cappuccio antipolvere
3. Fissare la ventosa (6) nell'estrattore rivelatori (Fig. 3).
4. Fissare il cappuccio antipolvere (7) alla ventosa.
5. Applicare il cappuccio antipolvere sul rivelatore.
6. Per allentare il estrattore rivelatori, tirare lateralmente
l'estrattore rivelatori.
Rimuovere il cappuccio antipolvere
1. Fissare la ventosa (6) nell'estrattore rivelatori (Fig. 3).
2. Guidare l'estrattore rivelatori verso il cappuccio
antipolvere in modo che quest'ultimo aderisca alla
ventosa.
3. Tirare perpendicolarmente verso il basso l'estrattore
rivelatori insieme al cappuccio antipolvere.
Adattatore per estrattore rivelatori FDUD491 (Fig. 4 e 5)
L'adattatore FDUD491 (8) è un accessorio dell'estrattore
rivelatori DX791 (5).
L'adattatore FDUD491 può essere utilizzato solo
insieme all'estrattore rivelatori DX791!
Montaggio dell'FDUD491 sull'estrattore rivelatori DX791
(Fig. 4)
1. Inserire due dita nelle aperture (9) e spingere i due
bloccaggi (10) verso l'interno..
2. Fissare l'adattatore (8) nell'estrattore rivelatori (5).
L'adattatore deve incastrare in modo udibile.
Smontaggio dell'FDUD491 (Fig. 6)
1. Spingere la punta di un cacciavite a intaglio o un altro
utensile adatto in una delle due aperture di
sblocco (11).
2. Spingere il cacciavite verso il basso.
⇨L'FDUD491 è sbloccato e può essere smontato.
All manuals and user guides at all-guides.com

Issued by
Siemens Switzerland Ltd
Smart Infrastructure
Global Headquarters
Theilerstrasse 1a
CH-6300 Zug
Tel. +41 58 – 724 24 24
www.siemens.com/buildingtechnologies
© Siemens Switzerland Ltd, 2008
Technical specifications and availability subject to change without notice.
Document ID A6V10201731_g_--_--
en
Details for ordering
DX791 S54319-F6-A1 Detector exchanger
FDUD491 S54319-F18-A1 Adapter for detector exchanger
de
Bestellangaben
DX791 S54319-F6-A1 Pflücker
FDUD491 S54319-F18-A1 Adapter für Pflücker
fr
Détails pour passer commande
DX791 S54319-F6-A1 Echangeur de détecteur
FDUD491 S54319-F18-A1 Adaptateur pour échangeur de détecteur
es
Datos de pedido
DX791 S54319-F6-A1 Extractor detectores
FDUD491 S54319-F18-A1 Adaptador para extractor de detectores
it
Dati per l'ordinazione
DX791 S54319-F6-A1 Estrattore rivelatori
FDUD491 S54319-F18-A1 Adattatore per l'estrattore rivelatori
All manuals and user guides at all-guides.com
