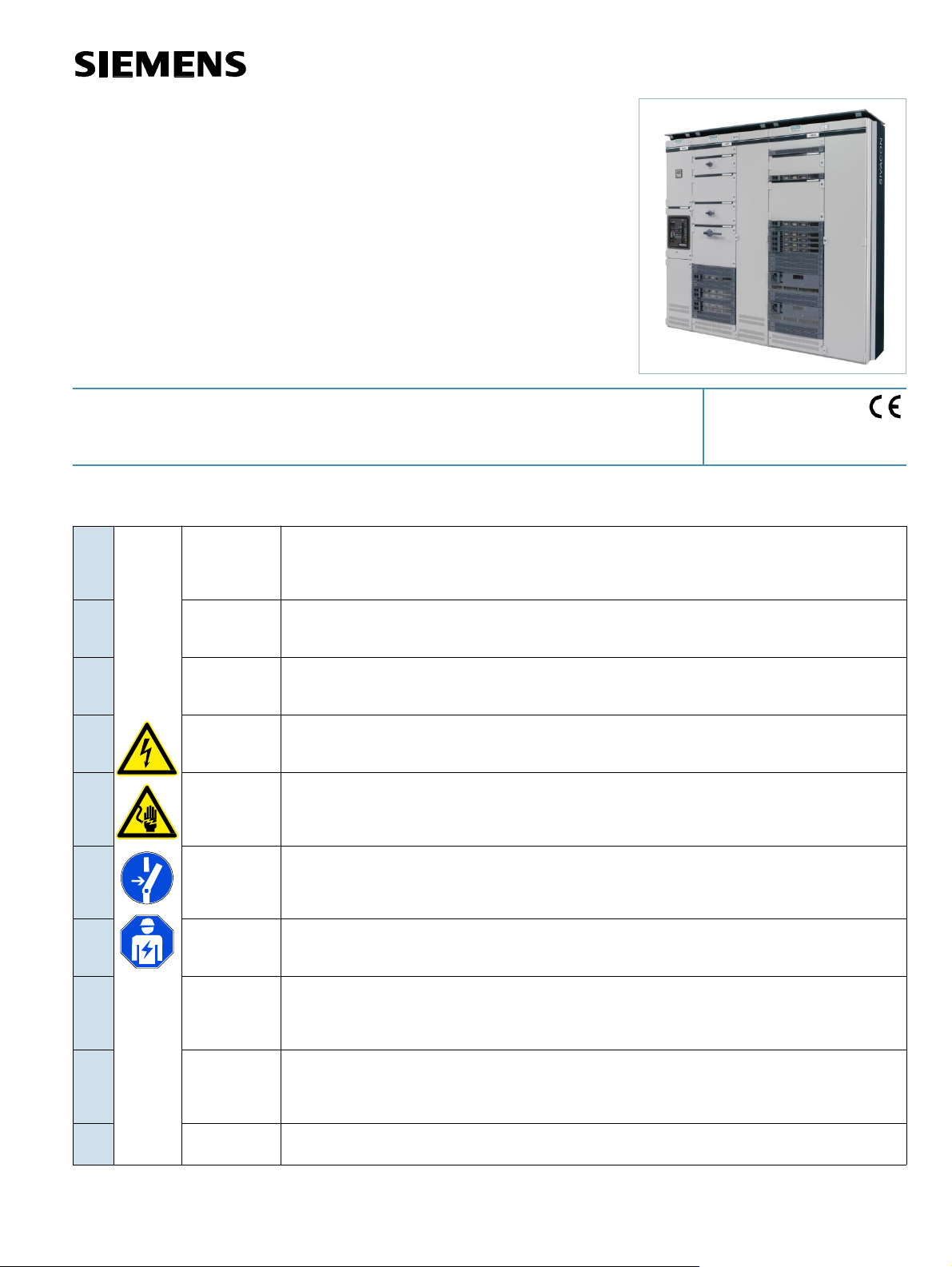

Siemens Sivacon S8 User manual

SIVACON S8
Betriebsanleitung
Instruções de Serviço
Operating Instructions
İşletme kılavuzu
Instructions de service
Руководство по эксплуатации
Instructivo
Instrukcja obsługi
Istruzioni operative
使用说明
DE
GEFAHR
Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Die Installations- und War-
tungsarbeiten an diesem Gerät dürfen nur von einer autorisierten Elektrofachkraft ausgeführt werden.
EN
DANGER
Hazardous voltage. Will cause death or serious injury.
Turn off and lock out all power supplying this device before working on this device. Installation and
maintenance work on this device may only be carried out by an authorized electrician.
FR
DANGER
Tension électrique. Danger de mort ou risque de blessures graves.
Mettre hors tension avant d’intervenir sur l’appareil. Les travaux d'installation et d'entretien de cet appareil
doivent uniquement être réalisés par une personne qualifiée en électricité.
ES
PELIGRO
Tensión peligrosa. Puede causar la muerte o lesiones graves.
Desconectar la alimentación eléctrica antes de trabajar en el equipo. Las tareas de instalación y
mantenimiento de este equipo solo puede llevarlas a cabo un un electricista autorizado.
IT
PERICOLO
Tensione pericolosa. Può provocare morte o lesioni gravi.
Scollegare l’alimentazione prima di eseguire interventi sull'apparecchiatura. L'installazione e la
manutenzione di questo apparecchio devono essere effettuati solo da un elettrotecnico autoriz- zato.
PT
PERIGO
Tensão perigosa.Perigo de morte ou ferimentos graves.
Desligue a alimentação elétrica e proteja contra o religamento, antes de iniciar o trabalho no equi- pamento.
Os trabalhos de instalação e manutenção neste equipamento somente podem ser real- izados for eletricistas
autorizados.
TR
TEHLİKE
Tehlikeli gerilim. Ölüm tehlikesi veya ağır yaralanma tehlikesi.
Çalışmalara başlamadan önce, sistemin ve cihazın gerilim beslemesini kapatınız. Bu cihazın mon- tajı ve
bakımı yalnız yetkili bir elektrik teknisyeni tarafından yapılmalıdır.
РУ
ОПАСНО
Опасное напряжение. Опасность для жизни или возможность тяжелых травм.
Перед началом работ отключить подачу питания к установке и к устройству. Работы по монтажу и
техническому обслуживанию данногоустройства должны производиться упол- номоченным
специалистом по электротехнике.
РL
ZAGROŻE -
NIE
Niebezpieczne napięcie. Niebezpieczeństwo poważnych obrażeń lub utraty życia.
Przed rozpoczęciem prac wyłączyć zasilanie instalacji i urządzenia energią elektryczną. Prace insta-
lacyjne i konserwacyjne na tym urządzeniu może przeprowadzaćwyłącznie posiadający odpow- iednie
kwalifikacje elektryk.
中文
危 险
危险电压。可能导致生命危险或重伤危险。
操作设备时必须确保切断电源。该设备的安装和维护工作仅能由具备专业资格的 电工完成。
IEC 61439 -1/2

DA
FARE
Farlig spænding. Livsfare eller risiko for slemme kvæstelser.
Inden arbejdet påbegyndes skal anlægget og enheden gøres spændingsfri. Installationer og vedli-
geholdelser på dette apparat må kun gennemføres af en autoriseret elektriker.
FI
VAARA
Vaarallinen jännite. Vakava loukkaantumisvaara tai hengenvaara.
Laite ja laitteisto on kytkettävä jännitteettömiksi ennen töiden aloittamista. Tämän laitteen asen- nus-ja
huoltotöitä saa suorittaa ainoastaan valtuutettu sähköteknikko.
ET
OHT
Ohtlik pinge. Oht elule või raskete vigastuste oht.
Enne tööde algust tuleb süsteemi ja seadme pinge välja lülitada. Seadme paigaldus- ja hooldu- stöid võib
teha ainult atesteeritud elektrik.
BG
ОПАСНОСТ
Опасно напрежение. Опасност за живота или опасност от тежки телесни повреди. Преди
започване на работа изключете захранването на инсталацията или устройството. Монтажът и
техническото обслужване на това устройство се извършват единствено от оторизиран
електротехник.
HR
OPASNOST
Opasni napon. Opasnost po život ili opasnost od teških ozljeda.
Prije početka radova postrojenje i uređaj spojiti bez napona. Radove instalacije i održavanja na ure- đaju
smije izvoditi samo ovlašteno stručno elektrotehničko osoblje.
EL
ΚΙΝΔΥΝΟΣ
Επικίνδυνη τάση. Κίνδυνος για τη ζωή ή σοβαρού τραυματισμού.
Πριν από τηνέναρξητωνεργασιών απομονώνετε την εγκατάσταση και τη συσκευή απότην παροχή
τάσης. Οι εργασίες εγκατάστασης και συντήρησηςαυτήςτηςσυσκευής πρέπει να πραγματοποιούνται
μόνο από εξουσιοδοτημένο ηλεκτρολόγο.
GA
CONTÚIRT
Voltas contúirteach. Baol go bhfaighfear bás nó tromghortú.
Múch agus dícheangail gach foinse cumhachta a sholáthraíonn an gaireas seo sula ndéanfar obair air. Is ag
leictreoir údaraithe amháin atá cead an gléas a shuiteáil agus obair chothabhála a dhéanamh air.
LV
BĪSTAMI
Bīstams spriegums. Letālu seku vai smagu traumu riski.
Pirms uzsākt darbu, atslēdziet iekārtu un ierīci no barošanas. Šīs ierīces uzstādīšanu un tehniskās apkopes
darbus drīkst veikt vienīgi pilnvarots elektriķis.
LT
PAVOJUS
Pavojinga įtampa. Pavojus gyvybei arba sunkaus susižalojimo pavojus.
Priešdarbų pradžiąatjunkite sistemos ir prietaiso įtampą. Šio įrenginio įrengimo ir techninės priežiūros
darbus leidžiama atlikti tik įgaliotam elektrikui.
MT
PERIKLU
Vultaġġ perikoluż. Riskju ta’mewt jew korriment serju.
Itfi u sakkar il-provvista kollha tad-dawl li tkun qed tforni d-dawl lil dan it-tagħmir qabel ma taħdem fuq
dan it-tagħmir. Ix-xogħlijiet ta' installazzjoni u manutenzjoni fuq dan it-tagħmir jist- għu jitwettqu biss
minn elettriċista awtorizzat.
NL
GEVAAR
Gevaarlijke spanning. Levensgevaar of gevaar voor ernstig letsel.
Schakel vóór aanvang van de werkzaamheden installatie en apparaat spanningsvrij. De installatie- en
onderhoudswerken aan dit toestel mogen enkel door een geautorisseerde elektricien uitgevo- erd worden.
RO
PERICOL
Tensiune periculoasă. Pericol de moarte sau de accidentări grave.
Înaintea începerii lucrărilor, deconectaţi instalaţia şi aparatul de la tensiune. Lucrările de instalare şi
întreţinere pentru acest dispozitiv pot fi efectuate doar de către un electrician autorizat.
SV
FARA
Farlig spänning. Livsfara eller risk för allvarliga personskador.
Koppla anläggningen och apparaten spänningsfri innan du påbörjar arbetena. Installation och underhåll av
denna apparat får endast utföras av en behörig elektriker.
SK
NEBEZ -
PEČENSTV
O
Nebezpečné napätie. Nebezpečenstvo ohrozenia života alebo vzniku ťažkých zranení.
Pred začatím prác zariadenie a prístroj odpojte od napätia. Inštalačné a údržbárske práce na tomto prístroji
môže vykonávať výlučne autorizovaný elektrikár.
SL
NEVARN -
OST
Nevarna napetost. Nevarnost za življenje ali nevarnost hudih poškodb.
Pred začetkom dela je treba pri napravi in aparatu odklopiti napajanje. Inštalacijska in vzdrževalna dela na
tej napravi sme izvesti samo pooblaščen električar.“
CS
NEBEZPEČÍ
Nebezpečné napětí. Nebezpečí smrtelného nebo těžkého úrazu.
Před zahájením prací odpojte zařízení a modul od napětí. Instalační a údržbářské práce smí na tomto
přístroji provádět pouze kvalifikovaný elektrikář.“
HU
VESZÉLY
Veszélyes feszültség. Életveszély vagy súlyos sérülésveszély.
A munkák megkezdése előtt végezze el a berendezés vagy készülék feszültség-mentesítését. Ezen az
eszközön a telepítéssel és a karbantartással kapcsolatos feladatokat kizárólag megfelelőfelha- talmazással
rendelkezővillamossági szakember végezheti.
Technical Support:
Internet: http://www.siemens.com/lowvoltage/technical-support

Last update: April 2020
SIVACON S8
Instalação de distribuição de baixa tensão com tipo de construção testado S8 —Modo de funcionamento e estrutura da
unidade de colo-cação em funcionamento e teste para unidades extraíveis
Type-Tested S8 Power Distribution Boards —Commissioning- and Test Module for SIVACON S8 Withdrawable Units
Instruções de funcionamento / Operating Instructions N.º do pedido / Order No.: 8PQ9801-8AA24
PORTUGUÊS
ENGLISH
Ler e compreender estas instruções antes da instalação, operação
ou manutenção do aparelho
Read and understand these instructions before installing,
operating or maintaining the equipment
PERIGO
DANGER
Tensão perigosa!
Perigo de morte ou ferimentos graves.
Desligue a instalação e o aparelho da corrente antes de tra-
balhar.
Hazardous voltage!
Will cause death or serious injury.
Turn off and lock all power supplying this device before work-
ing on this device.
CUIDADO
CAUTION
O funcionamento seguro deste aparelho só pode ser garantido
se forem utilizados os componentes do fabricante original!
Reliable functioning of the equipment is only ensured with compo-
nents from original manufacturer!
Índice
Página
Content
Page
1
1.1
1.2
1.3
1.4
2
2.1
2.2
2.3
2.4
3
4
Modo de funcionamento e estrutura da unidade de colocação
em funcionamento e teste para unidades extraíveis normais
Modo de funcionamento
Versões e tamanhos
Montagem
Colocação em funcionamento
Modo de funcionamento e estrutura da unidade de colocação
em funcionamento e teste para unidades extraíveis pequenas
Modo de funcionamento
Versões e tamanhos
Montagem
Colocação em funcionamento
Outras determinações
Desobrigação
3
3
3
4
4
4
4
5
6
6
6
7
1
1.1
1.2
1.3
1.4
2
2.1
2.2
2.3
2.4
3
4
Functionality and design of the commissioning and test unit for
standard withdrawable units
Functionality
Versions and sizes
Mounting
Commissioning
Functionality and design of the commissioning and test unit for min-
iature withdrawable units
Functionality
Versions and sizes
Mounting
Commissioning
Further definitions
Disclaimer
3
3
3
4
4
4
4
5
6
6
6
7

2 8PQ9801-8AA24
Perigo
Tensões perigosas!
O contato com as peças condutoras de tensão
causa a morte ou graves ferimentos corporais. A
instalação só pode ser operada por pessoal qualifi-
cado que esteja familiarizado com as instruções e
que respeite nomeadamente as indicações de
aviso.
Em trabalhos no estado sem tensão, têm de ser
cumpridas as seguintes regras de segurança de
acordo com a EN 50110-1:
- Desligar da corrente;
- Proteger contra nova ligação;
- Verificar que não existe tensão;
- Ligação à terra e curto-circuito;
- Cobrir ou proteger peças adjacentes
sob tensão.
Os trabalhos sob tensão têm de ser realizados
de acordo com as regras da EN 50110-1:
Apenas é permitido o trabalho sob tensão a pessoas
com as devidas qualificações e instruídas sobre os
procedimentos e utilização do equipamento de pro-
teção. A formação e respetiva certificação têm de
cumprir as normas locais aplicáveis. Respeite a
definição de trabalhos sob tensão!
Cuidado
Durante a operação dos aparelhos de chavea-
mento e das instalações de distribuição elétricos,
determinadas peças dessas mesmas instalações
encontram-se forçosamente sob tensão elétrica
perigosa e as peças mecânicas podem mover-se
rapidamente, também quando comandadas à dis-
tância.
O incumprimento das disposições de segurança
e das indicações de aviso pode causar graves fe-
rimentos corporais e danos materiais.
Varovaisuutta
Uma vez que não é possível abordar todos os equi-
pamentos especiais nas instruções de funciona-
mento dos diversos modelos de campo, o pessoal
operador deverá familiarizar-se com o modelo es-
pecial através dos diagramas de circuitos, etc., con-
sultando o fabricante se necessário:
Danger
Hazardous voltage!
Touching the live parts results in death or severe per-
sonal injury. Only qualified personnel may operate
the system; they must be familiar with the instructions
and, in particular, observe the warning notices.
For dead working on equipment follow EN 50110-
1 and
especially the “five safety rules”:
- Disconnect completely;
- Secure against re-connection;
- Verify absence of operating voltage;
- Carry out earthing and short-circuiting;
- Provide protection against adjacent live
parts.
Working on live equipment shall be carried out
according to EN 50110-1:
Persons are only allowed to work on life equipment
if they have undergone specialized training and
have had sufficient training in the procedure and
necessary protective equipment. Education and the
respective certificate must comply with local regula-
tions. Please observe the stipulations for working on
live equipment!
Warning
During operation of electrical switchgear and installa-
tions, certain parts are necessarily energized with a
hazardous voltage. Mechanical parts can move very
fast and may be under remote control.
Non-observance of the safety instructions and warn-
ings can result in severe personal injury and damage
to property.
Caution
As it is not possible to cover all special designs in the
operating instructions for the various cubicle types, op-
erating personnel must use the circuit diagrams etc. to
familiarize themselves with the version in question
and, if necessary, consult the manufacturer.

8PQ9801-8AA24 3
1 Modo de funcionamento e estrutura da unidade de colocação
em funcionamento e teste para unidades extraíveis normais
1 Functionality and design of the commissioning and test unit
for standard withdrawable units
1.1 Modo de funcionamento
1.1 Functionality
A unidade de colocação em funcionamento e de teste destina-se a
permitir o comando de unidades extraíveis normais com ou sem com-
ponentes de bus que devem ser operadas fora da instalação para tra-
balhos de colocação em funcionamento e ajuste.
Para este efeito, os sinais de comando são contactados por meio de
um adaptador (1) a ser colocado no compartimento relevante e ligado
a tomadas no painel de instrumentos (2).
A unidade extraível normal (3) destinada aos trabalhos de colocação
em funcionamento ou teste é posicionada em frente à instalação
(mesa, carrinho de laboratório, etc.). O condutor PE verde amarelo (4)
deve ser aparafusado na unidade extraível. Depois, o adaptador (1) e
a unidade extraível (3) são ligados através do cabo (5).
O circuito de corrente principal não é contactado.
The commissioning and test unit shall allow the operation of the con-
trolling of the standard withdrawable unit with and without bus compo-
nents outside of the switchboard for commissioning and configuration
operations.
For this purpose, the control signals are contacted via an adapter (1)
set into the appropriate compartment and wired on socket connectors
on the instrument panel (2).
The standard withdrawable unit (3) designated for the commissioning
or tests will be placed in front of the switchboard (table, trolley or simi-
lar). The green yellow PE conductor (4) must be screwed onto the with-
drawable unit (3). After that the adapter (1) and the withdrawable unit
(3) are connected with a cable (5).
The main circuit will not be contacted.
Fig. 1 / Fig. 1
1.2 Versões e tamanhos
1.2 Versions and sizes
As unidades de colocação em funcionamento e teste podem ser en-
comendadas sem ou com acoplamento Profibus ou Profinet.
Dependendo do tamanho da unidade extraível, estes devem ser se-
lecionados para unidades extraíveis normais com altura do módulo de
100 mm ou altura do módulo ≥ 150 mm.
Fig. 2: Adaptador da unidade extraível normal, vista frontal, com
conector de ficha para o comando e Profibus
Fig. 3: Adaptador da unidade extraível normal, vista detalhada de
cima
Commissioning and testing units without or with Profibus or Profinet
interfaces can be ordered.
These units can be selected for standard withdrawable units with
100 mm module height or for ≥ 150 mm module height depending on
the withdrawable unit size.
Fig.2: Adapter for standard withdrawable unit, front view, with plug-in
connector for controlling and Profibus
Fig.3: Adapter for standard withdrawable unit, detail view from above
Fig. 2 / Fig. 2
Fig. 3 / Fig. 3
1
2
3
4
5

4 8PQ9801-8AA24
1.3 Montagem
1.3 Mounting
O adaptador deve ser inserido no compartimento respetivo da unidade
extraível. Depois, a porta do compartimento deve ser fechada. O con-
dutor PE verde amarelo deve ser aparafusado na unidade extraível e
depois ligado à unidade extraível e ao adaptador a testar utilizando o
cabo de controlo fornecido. Para tal, a ficha de controlo na unidade
extraível deve ser colocada na posição de teste.

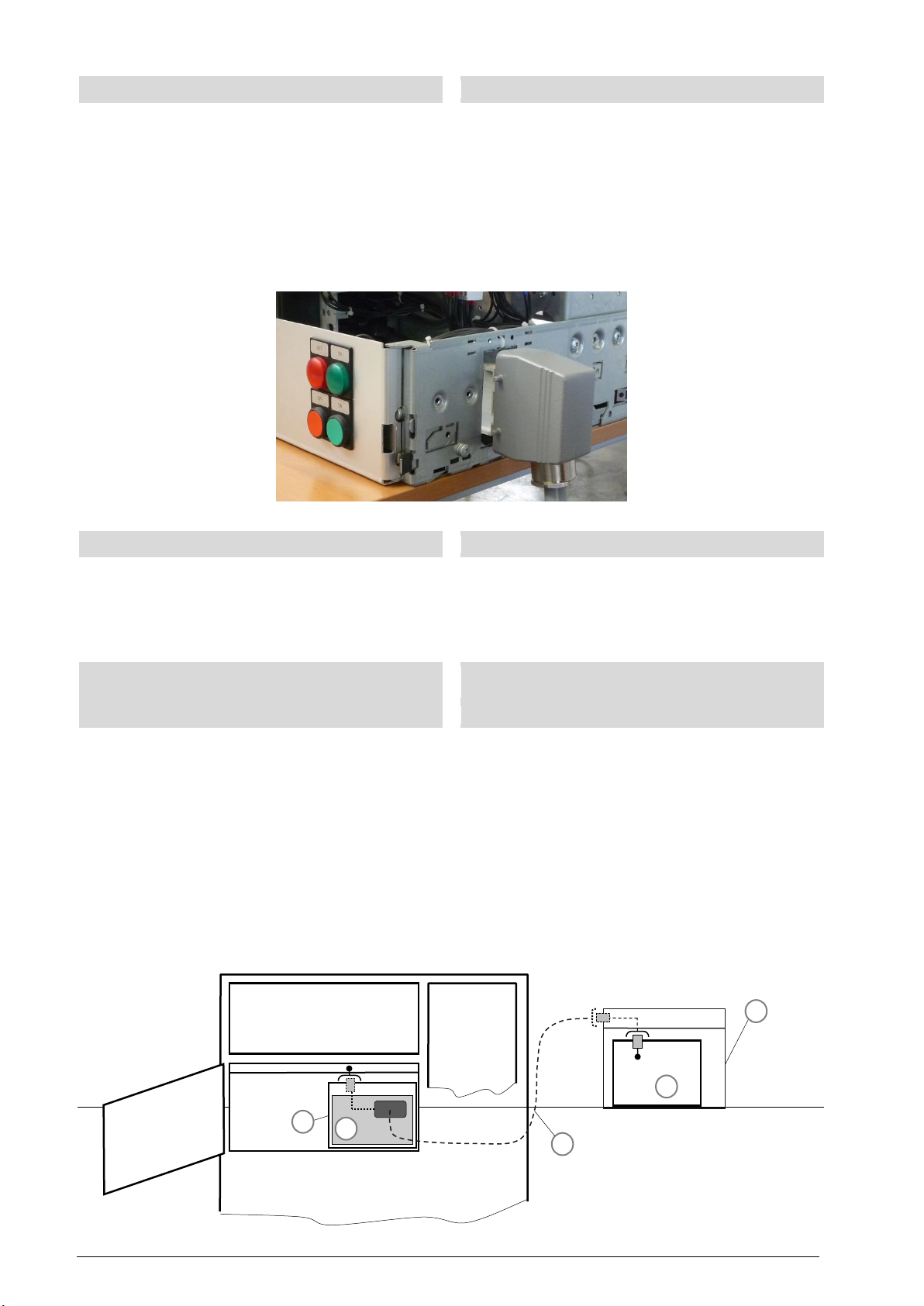

Fig. 4: Contacto do cabo na unidade extraível (o condutor PE não é
mostrado)
Fig. 4 / Fig. 4
Insert the adapter into the appropriate withdrawable unit compart-
ment. After that close the compartment door. The green-yellow PE
conductor must be screwed onto the withdrawable unit designated for
the commissioning / tests. Connect this withdrawable unit with the
adapter using the supplied control cable. For this purpose, set the
control plug at the withdrawable unit into the test position.
Fig. 4: Contacting of the cable at the withdrawable unit (PE conduc-
tor isn’t shown)
1.4 Colocação em funcionamento
1.3 Commissioning
Ao estabelecer a posição de teste no adaptador localizado na in-
stalação, a unidade extraível a ser testada é agora conectada aos si-
nais de comando do sistema e podem ser realizados medições e cir-
cuitos de teste apropriados.
Due to the setup of the test position at the adapter placed in the
switchboard the withdrawable unit designated for the commission-
ing/tests is now connected with control signals of the switchboard.
The appropriate measurements and test circuits can be executed.
2 Modo de funcionamento e estrutura da unidade de colo-
cação em funcionamento e teste para unidades extraíveis
pequenas
2 Functionality and design of the commissioning and test unit
for Miniature withdrawable units
2.1 Modo de funcionamento
2.1 Functionality
A unidade de colocação em funcionamento e de teste destina-se a
permitir o comando de pequenas unidades extraíveis com ou sem
componentes de bus que devem ser operadas fora da instalação para
trabalhos de colocação em funcionamento e ajuste.
Para este efeito, os sinais de comando são contactados utilizando um
adaptador (1) a ser colocado no compartimento respetivo e ligado a
tomadas no painel de instrumentos (2).
A unidade extraível pequena (3) destinada aos trabalhos de colocação
em funcionamento é colocada em frente da instalação (mesa, carrinho
de laboratório, etc.). Para contactar o circuito de corrente de comando,
é necessária uma reprodução do compartimento (4) na qual a unidade
extraível deve ser inserida. Conectar a reprodução do compartimento
(4) e o adaptador (1) no compartimento por meio de um cabo (5).
O circuito de corrente principal não é contactado.
The commissioning and test unit shall allow the operation of the con-
trolling of the Miniature withdrawable units with and without bus com-
ponents outside of the switchboard for commissioning and configura-
tion operations.
For this purpose, the control signals are contacted via an adapter set
(1) in the appropriate compartment and wired on socket connectors
on the instrument panel (2).
The miniature withdrawable unit (3) designated for the commission-
ing will be placed in front of the switchboard (table, trolley or similar).
For the contacting of the control circuit a compartment replication (4)
is necessary, in which the withdrawable unit is to be placed.
The compartment replication (4) and adapter set (1) are connected
using a cable (5).
The main circuit will not be contacted.
Fig. 5 / Fig. 5
1
2
3
4
5

8PQ9801-8AA24 5
Fig. 6: Adaptador da unidade extraível pequena 1/2M, vista frontal,
com conector de ficha para comando e Profibus
Fig. 7: Recetáculo de teste da unidade extraível pequena, ajustada
para o tamanho da unidade corrediça 1/2M, altura do módulo
200 mm
Fig. 8: Recetáculo de teste da unidade extraível pequena, ajustada
para o tamanho da unidade corrediça 1/4M, altura do módulo
150 mm
Fig. 9: Aplicação para reprodução de compartimento
Fig.6: Adapter miniature withdrawable unit 1/2M, front view, with
plug-in connector for controlling and Profibus
Fig.7: Compartment replication for miniature withdrawable unit ad-
justed to withdrawable unit size 1/2M 200 mm module height
Fig.8: Test fixture miniature withdrawable unit adjusted to
withdrawable unit size 1/4M 150 mm module height
Fig.9: insert for compartment replication
Fig. 6 / Fig. 6
Fig. 7 / Fig.7
Fig. 8 / Fig.8
Fig. 9 / Fig.9
2.2 Versões e tamanhos
2.2 Versions and sizes
As unidades de colocação em funcionamento e teste podem ser en-
comendadas sem ou com acoplamento Profibus ou Profinet/Ethernet.
Dependendo do tamanho da unidade extraível, devem ser seleciona-
dos os adaptadores a serem colocados no campo para KE na altura
do módulo correspondente na largura 1/4M ou 1/2M.
A reprodução do compartimento para admissão das unidades ex-
traíveis a serem testadas possui ajuste universal para os vários ta-
manhos.
Commissioning and testing units without or with Profibus or
Profinet/Ethernet interfaces can be ordered.
The adapters to be installed into the cubicle for miniature withdrawa-
ble units have to be selected with the corresponding module height
with a width of 1/4M or 1/2M depending on the withdrawable unit size.
The compartment replication for the fixture of the withdrawable units
to be tested is adjustable universally for the different miniature with-
drawable unit sizes.
2.3 Montagem
2.3 Mounting
O adaptador deve ser inserido no compartimento respetivo da unidade
extraível. A porta do compartimento deve então ser fechada e a con-
exão com a reprodução do compartimento deve ser feita usando o
cabo de controlo fornecido. A reprodução do compartimento deve ser
ajustada para o tamanho da unidade extraível a ser inserida. Para
isso, a peça inferior deve ser colocada na posição de altura desejada
e rodada, se necessário, para mudar de 1/4M para 1/2M. A unidade
extraível a ser testada deve ser inserida na reprodução do comparti-
mento adequadamente ajustada e colocada na posição de teste.
Insert the adapter into the appropriate withdrawable unit compartment.
After that close the compartment door and make the contact to the com-
partment replication with the supplied control cable.
The compartment replication must be adjusted for the applied withdraw-
able unit size. For this purpose install the bottom part into the required
height position and if necessary, turn it for the adjustment from 1/4M to
1/2M.
Insert the withdrawable unit to be tested into the correct adjusted com-
partment replication and bring it into the test position.
180°
1/4
1/2

6 8PQ9801-8AA24
2.4 Colocação em funcionamento
2.4 Commissioning
Ao estabelecer a posição de teste no adaptador localizado na in-
stalação, a unidade extraível a ser testada é agora conectada aos si-
nais de comando do sistema e podem ser realizados medições e cir-
cuitos de teste apropriados.
Due to the setup of the test position at the adapter placed in the switch-
board the withdrawable unit for commissioning and configuration oper-
ations is now connected with control signals of the switchboard. The
appropriate measurements and test circuits can be executed.
3. Outras determinações
3. Further definitions
O manual de instruções para a tecnologia de unidades extraíveis deve
ser observado para todos os trabalhos a serem executados.
Observe the operating instruction for withdrawable-unit design for all
operations to be executed.
Aviso
Uma vez que não é possível abordar todos os
equipamentos especiais nas instruções de funcio-
namento dos diversos modelos de campo, o pes-
soal operador deverá familiarizar-se com o mo-
delo especial através dos diagramas de circuitos,
etc., consultando o fabricante se necessário:
Durante a operação dos aparelhos de chavea-
mento e das instalações de distribuição elétricos,
determinadas peças dessas mesmas instalações
encontram-se forçosamente sob tensão elétrica
perigosa e as peças mecânicas podem mover-se
rapidamente, também quando comandadas à dis-
tância.
O incumprimento das disposições de segurança e
das indicações de aviso pode causar graves feri-
mentos corporais e danos materiais.
Antes de trabalhar na parte fixa da instalação de
distribuição de baixa tensão, liberar a instalação
(incluindo a tensão auxiliar), protegê-la contra reli-
gação, verificar a ausência de tensão, aterrar e
curto-circuitar. Respeitar todas as normas e requisi-
tos de segurança empresariais!
Aviso
Recomenda-se o uso de luvas durante a monta-
gem para evitar ferimentos.
Warning
As it is not possible to cover all special designs in the
operating instructions of the different field types, oper-
ating personnel must familiarize themselves with the
version concerned with the aid of circuit diagrams etc.
and consult the manufacturer if necessary.
During operation of electrical equipment and switch-
gear, certain parts are live and dangerous voltages
therefore present. Mechanical parts can move very
fast, even if remote-controlled.
Non-observance of the safety instructions and warn-
ings can result in severe personal injury or property
damage.
Before working on the fixed part of the low-voltage
switchgear, isolate the switchgear (including auxiliary
voltage), ensure it does not switch on again, verify that
it is free of voltage, and earth and short-circuit it.
Comply with all regulations and relevant safety rules!
Warning
To avoid injury, it is recommended to use gloves
when mounting.
