Siemens 7XV5662-0AD00/DD Manual

7XV5662-0AD00/DD, 7XV5662-0AD01/DD
Copyright Siemens AG 2016
Handbuch/Manual Bestell-Nr./Order No.: C53000-B1174-C205-2
Hinweise für den Einsatz Deutsch: Seite 3
Kommunikationsumsetzer 2M
Directions for Use English: page 39
Communication Converter 2M

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
2C53000-B1174-C205-2
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstim-
mung mit der beschriebenen Hard- und Software geprüft.
Dennoch können Abweichungen nicht ausgeschlossen
werden, so dass wir für die vollständige Übereinstimmung
keine Gewähr übernehmen.
Die Angaben in diesem Handbuch werden regelmäßig
überprüft, und notwendige Korrekturen sind in den nach-
folgenden Auflagen enthalten. Für Verbesserungsvor-
schläge sind wir dankbar.
Technische Änderungen bleiben, auch ohne Ankündig-
ung, vorbehalten.
Dokumentenversion V02.00.00
Copyright
Copyright © Siemens AG 2016. All rights reserved.
Weitergabe und Vervielfältigung dieser Unterlage, Verwertung und Mittei-
lung ihres Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestan-
den. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vor-
behalten, insbesondere für den Fall der Patenterteilung oder GM-Eintra-
gung.
Eingetragene Marken
SIPROTEC, SINAUT, SICAM und DIGSI sind eingetragene Marken der
Siemens AG. Die übrigen Bezeichnungen in diesem Handbuch können
Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte
der Inhaber verletzen können.
Liability Statement
We have checked the text of this manual against the hard-
ware and software described. Exclusions and deviations
cannot be ruled out, we accept no liability for lack of total
agreement.
The information in this manual is checked periodically,
and necessary corrections will be included in future edi-
tions. We appreciate any suggested improvements.
We reserve the right to make technical improvements
without notice.
Document version V02.00.00
Copyright
Copyright © Siemens AG 2016. All rights reserved.
Dissemination or reproduction of this document, or evaluation and com-
munication of its contents, is not authorized except where expressly per-
mitted. Violations are liable for damages. All rights reserved, particularly
for the purposes of patent application or trademark registration.

Registered trademarks
SIPROTEC, SINAUT, SICAM, and DIGSI are registered trademarks of
Siemens AG. Other designations in this manual may be trademarks that
if used by third parties for their own purposes may violate the rights of the
owner.

7XV5662-0AD00/DD, 7XV5662-0AD01/DD Deutsch
C53000-B1174-C205-2 3
Inhalt
Angaben zur Konformität .................................................................................................. 5
Hinweise und Warnungen ................................................................................................. 5
Gerät auspacken ............................................................................................................... 6
Gerät wiederverpacken ..................................................................................................... 7
Gerät einlagern ................................................................................................................. 7
Transport ........................................................................................................................... 8
Fehlersuche, Instandsetzung, Reinigung .......................................................................... 8
Verwendung ...................................................................................................................... 8
Der KU-2M hat folgende Merkmale: .................................................................................. 9

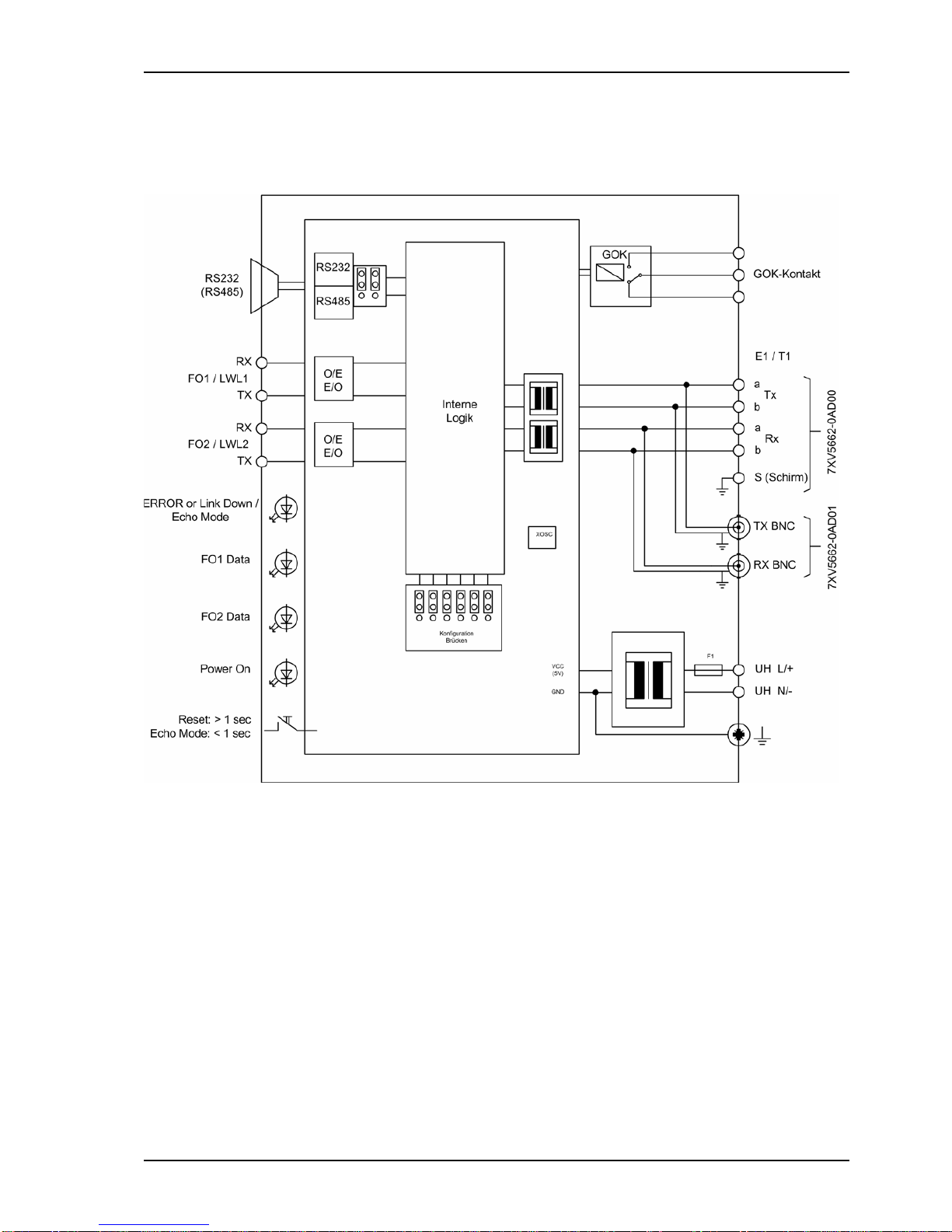

Funktion .......................................................................................................................... 11

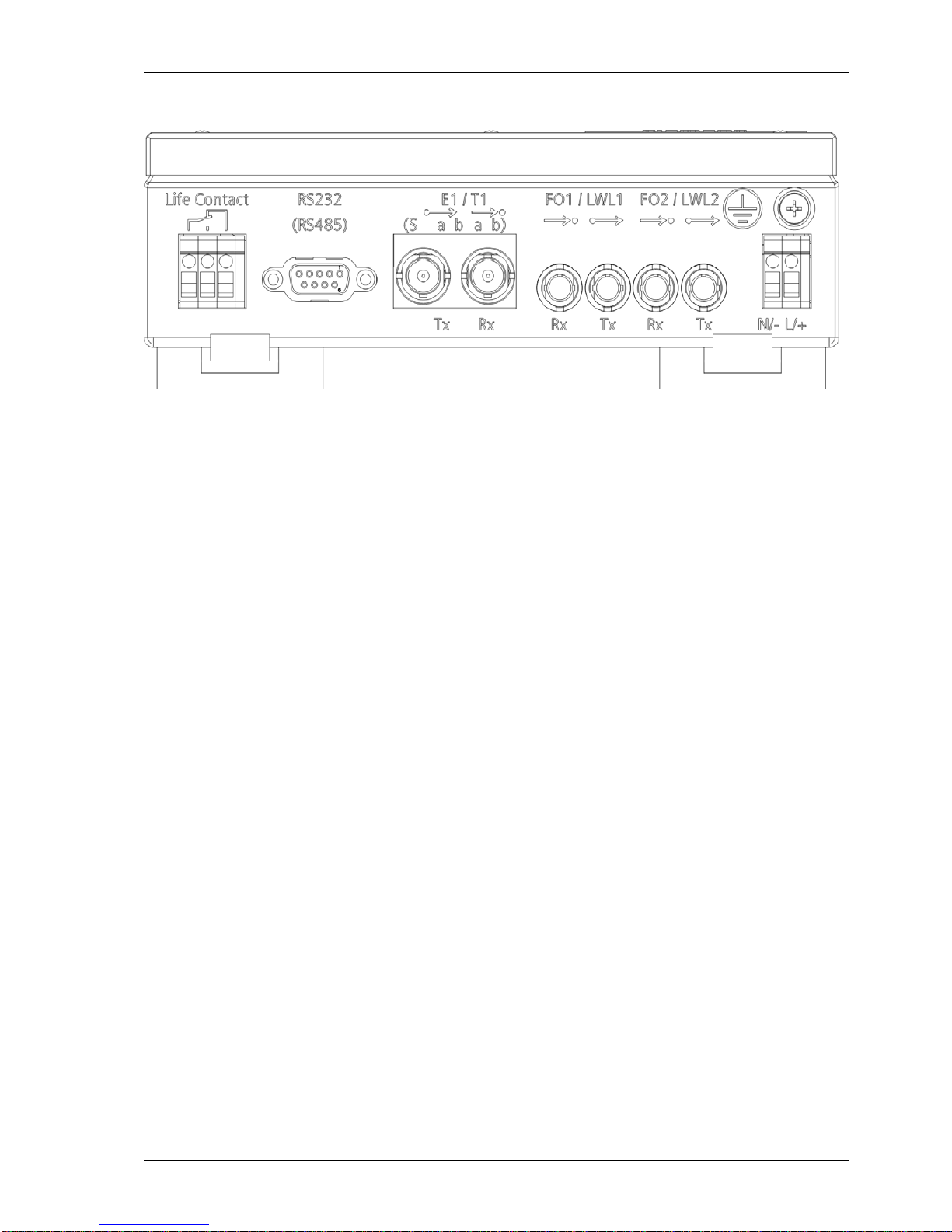

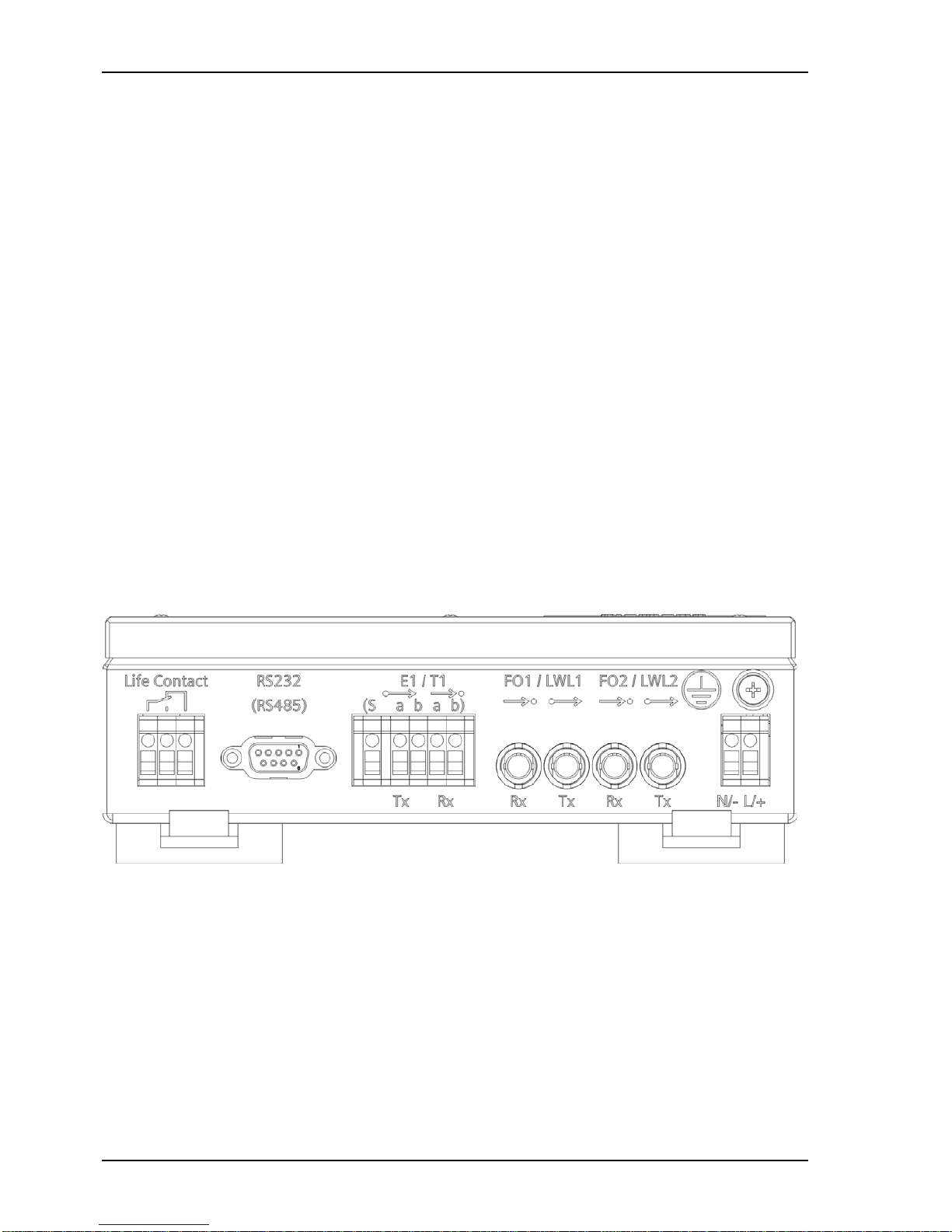

Anschlüsse ...................................................................................................................... 12
Anschlusshinweise .......................................................................................................... 14
Montage .......................................................................................................................... 21
Inbetriebsetzung .............................................................................................................. 22
Technische Daten ........................................................................................................... 31
Maßbilder ........................................................................................................................ 38

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
4C53000-B1174-C205-2

7XV5662-0AD00/DD, 7XV5662-0AD01/DD Deutsch
C53000-B1174-C205-2 5
Angaben zur Konformität
Das Produkt entspricht den Bestimmungen der Richtlinie des Rates der Europäischen
Gemeinschaften zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die
elektromagnetische Verträglichkeit (EMV-Richtlinie 2014/30/EU) und betreffend elektrische
Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspan-
nungsrichtlinie 2014/35/EU).
Diese Konformität ist das Ergebnis einer Prüfung, die durch die Siemens AG gemäß den
Richtlinien in Übereinstimmung mit den Fachgrundnormen EN 61000-6-2 und EN 61000-6-
4 für die EMV-Richtlinie und der Norm EN 60950-1 für die Niederspannungsrichtlinie
durchgeführt worden ist.
Das Gerät ist für den Einsatz im Industrie- und EVU-Bereich entwickelt und hergestellt.
Das Produkt ist im Rahmen der technischen Daten UL-zugelassen:
Gemäß Standard UL 60950, UL File No.: E342998
Information Techn. Equip.
Hinweise und Warnungen
Die Hinweise und Warnungen in dieser Anleitung sind zu Ihrer Sicherheit und einer ange-
messenen Lebensdauer des Gerätes zu beachten.
Folgende Signalbegriffe und Standarddefinitionen werden dabei verwendet:
GEFAHR
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten
werden, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Warnung
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten
können, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Vorsicht
bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden eintreten kann, wenn
die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Dies gilt insbesondere
auch für Schäden am oder im Gerät selber und daraus resultierende Folgeschäden.

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
6C53000-B1174-C205-2
Hinweis
ist eine wichtige Information über das Produkt oder den jeweiligen Teil dieser Anleitung, auf
die besonders aufmerksam gemacht werden soll.
QUALIFIZIERTES PERSONAL
im Sinne dieser Anleitung bzw. der Warnhinweise auf dem Produkt selbst sind Personen,
die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Gerätes vertraut sind und
über die ihrer Tätigkeit entsprechenden Qualifikationen verfügen, wie z.B.
 Ausbildung und Unterweisung bzw. Berechtigung, Geräte/Systeme gemäß den Stan-
dards der Sicherheitstechnik ein- und auszuschalten, zu erden und zu kennzeichnen.
 Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege
und Gebrauch angemessener Sicherheitsausrüstung.
 Schulung in Erster Hilfe.
Gerät auspacken
Vor der Auslieferung sind die Geräte einer Prüfung unterzogen worden. Die Geräte werden
im Werk so verpackt, dass die Anforderungen der Norm ISO 2248 erfüllt werden.
 Überprüfen Sie die Verpackung auf äußere Transportschäden. Beschädigte Verpackun-
gen weisen auf eine mögliche Beschädigung der Geräte hin.
Warnung!
Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile
dieser Geräte unter gefährlicher Spannung. Es können deshalb schwe-
re Körperverletzung oder Sachschaden auftreten, wenn nicht fachge-
recht gehandelt wird.
Nur entsprechend qualifiziertes Personal soll an diesem Gerät oder in
dessen Nähe arbeiten. Dieses muss gründlich mit allen Warnungen und
Instandhaltungsmaßnahmen gemäß dieser Anleitung sowie mit den
Sicherheitsvorschriften vertraut sein.
Der einwandfreie und sichere Betrieb des Gerätes setzt sachgemäßen
Transport, fachgerechte Lagerung, Aufstellung und Montage, sowie
sorgfältige Bedienung und Instandhaltung unter Beachtung der War-
nungen und Hinweise voraus.
Insbesondere sind die Allgemeinen Errichtungs- und Sicherheitsvor-
schriften für das Arbeiten an Starkstromanlagen (z.B. DIN, VDE, EN,
IEC oder andere nationale und internationale Vorschriften) zu beach-
ten. Nichtbeachtung können Tod, Körperverletzung oder erheblichen
Sachschaden zur Folge haben.

7XV5662-0AD00/DD, 7XV5662-0AD01/DD Deutsch
C53000-B1174-C205-2 7
 Packen Sie die Geräte sorgfältig und ohne Gewaltanwendung aus.
 Überprüfen Sie durch Sichtkontrolle die Geräte auf deren einwandfreien mechanischen
Zustand.
 Überprüfen Sie anhand des Lieferscheins die Vollständigkeit des beigelegten Zubehörs.
 Bewahren Sie die Verpackungen für eine mögliche Einlagerung oder Weitertransport auf.
 Senden Sie beschädigte Geräte unter Angabe des Mangels an den Hersteller zurück.
Verwenden Sie dazu die Originalverpackung oder eine Transportverpackung, die die
Anforderungen der Norm ISO 2248 erfüllt.
Gerät wiederverpacken
 Wenn Sie Geräte nach der Eingangskontrolle einlagern, dann verpacken Sie diese in
eine geeignete Lagerverpackung.
 Verpacken Sie das Gerät für einen Transport in eine Transportverpackung.
 Legen Sie dem Gerät in die Verpackung das mitgelieferte Zubehör und die Prüfbeschei-
nigung bei.
Bevor das Gerät erstmalig oder nach Lagerung an Spannung gelegt wird, soll es mindestens
2 Stunden im Betriebsraum gelegen haben, um einen Temperaturausgleich zu schaffen und
Feuchtigkeit und Betauung zu vermeiden.
Gerät einlagern
 Lagern Sie nur Geräte ein, die Sie einer Eingangskontrolle unterzogen haben. Dadurch
verhindern Sie, dass die Gewährleistung verfällt. Die Eingangskontrolle ist im Betriebs-
handbuch beschrieben.
 SIPROTEC-Geräte sollen in trockenen und sauberen Räumen gelagert werden. Für die
Lagerung des Gerätes oder zugehöriger Ersatzbaugruppen gilt der Temperaturbereich
von -40 °C bis +85 °C.
 Die relative Luftfeuchte darf weder zur Kondenswasser- noch zur Eisbildung führen.
 Siemens empfiehlt, bei der Lagerung einen eingeschränkten Temperaturbereich
zwischen +10 °C und +35 °C einzuhalten, um einer vorzeitigen Alterung der in der
Stromversorgung eingesetzten Elektrolytkondensatoren vorzubeugen.
 Wenn das Gerät länger als 2 Jahre eingelagert war, dann schließen Sie dieses für 1 bis
2 Tage an eine Hilfsspannung an. Dadurch werden die Elektrolytkondensatoren auf den
Baugruppen wieder formiert.

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
8C53000-B1174-C205-2
Transport
 Bei Weiterversand kann die Transportverpackung der Geräte wiederverwendet werden.
Bei Verwendung einer anderen Verpackung muss das Einhalten der Transportanfor-
derungen entsprechend ISO 2248 sichergestellt werden. Eine Lagerverpackung der
Einzelgeräte ist für den Transport nicht ausreichend.
Fehlersuche, Instandsetzung, Reinigung
Eine Instandsetzung des defekten Gerätes durch den Benutzer ist unzulässig, da spezielle
elektronische Bauelemente eingesetzt sind, die nach den Richtlinien für elektrostatisch
gefährdete Bauelemente (EGB) ausschließlich durch den Hersteller zu behandeln sind.
Außerdem können gefährliche Spannungen bei unkorrekter Arbeitsweise zu tödlichen
Verletzungen führen. Sollten Sie einen Defekt vermuten, empfehlen wir, das komplette
Gerät ins Herstellerwerk einzusenden. Hierzu verwenden Sie möglichst die Originaltrans-
portverpackung oder eine gleichwertige Verpackung.
Reinigung: Schalten Sie das Gerät aus. Wischen Sie es mit einem sauberen, trockenen und
weichen Tuch ab. Verwenden Sie keine Lösungsmittel.
Verwendung

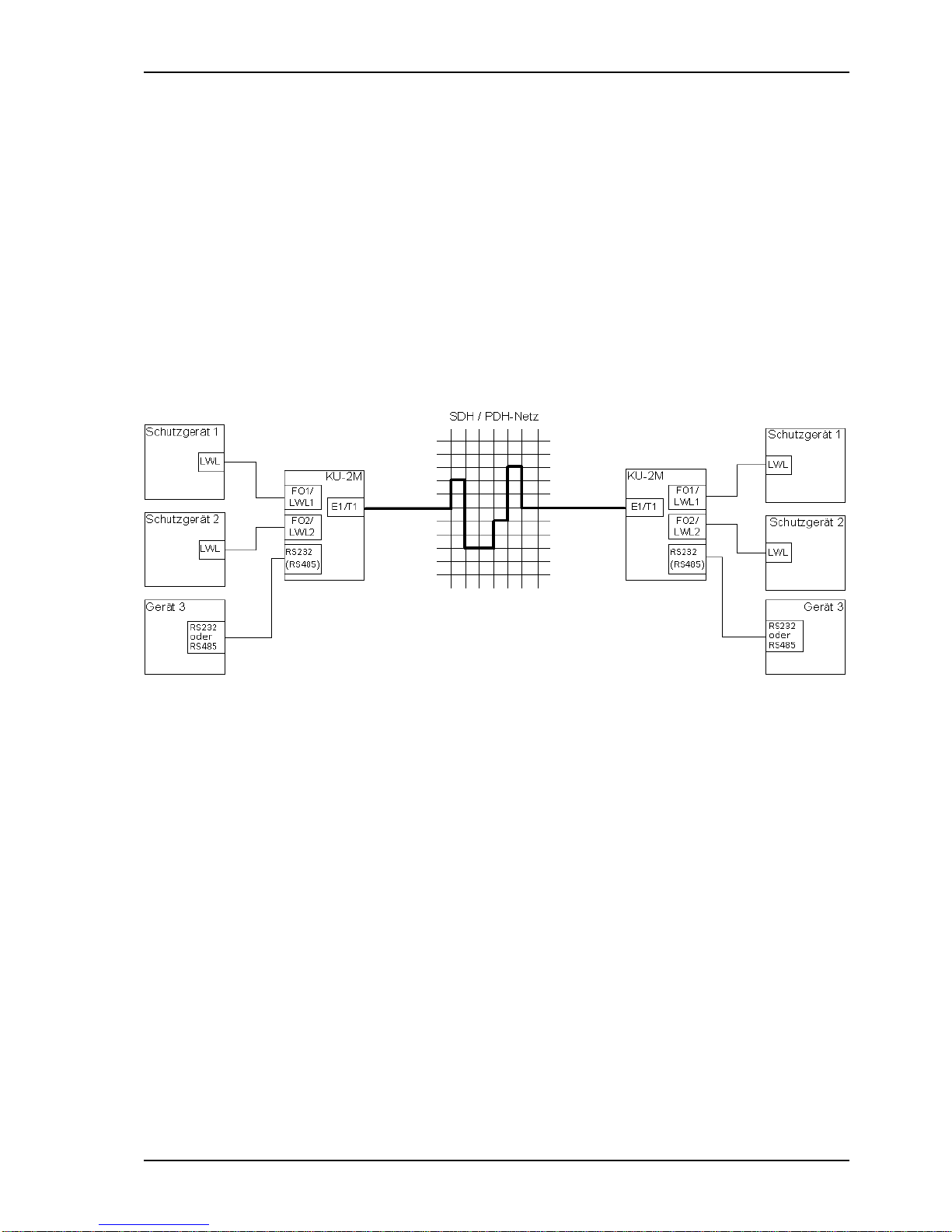

Der Kommunikationsumsetzer 2 MBit/s (KU-2M) ist ein Peripheriegerät, welches den seriel-
len Datenaustausch zwischen zwei Geräten ermöglicht. Zum Datenaustausch wird ein
digitales Kommunikationsnetz genutzt. Als Schnittstelle zum Kommunikationsnetz dient
eine E1/T1-Schnittstelle. Die Daten werden auf der Gegenseite durch einen zweiten
KU-2M wieder in die für das zweite Gerät lesbaren Daten umgewandelt (Bild 1). Diese
Umwandlung ermöglicht es, zwischen zwei Geräten gegenseitig Daten auszutauschen.
Hinweis

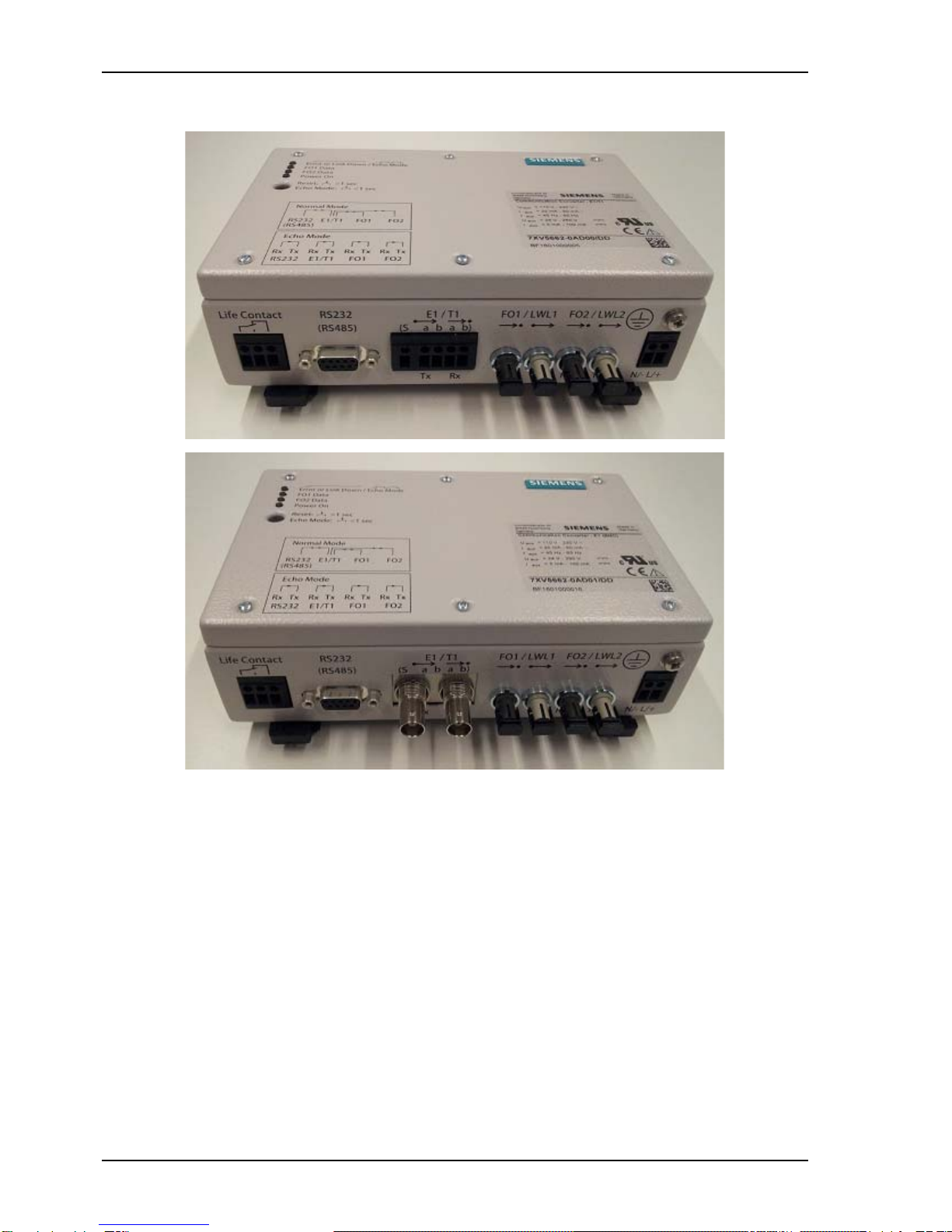

Der KU-2M ist in 2 Varianten erhältlich:
 7XV5662-0AD00 (symmetrische Übertragung): Anschluss an das Kommunikationsnetz
mit Schraubklemmen.
 7XV5662-0AD01 (unsymmetrische Übertragung): Anschluss an das Kommunikations-
netz mit BNC-Anschluss (nur E1).
Der Anschluss an das Schutzgerät oder andere Geräte mit serieller Schnittstelle erfolgt
störsicher über eine Lichtwellenleiter- (LWL-) Verbindung. Der Datentransfer zwischen den
Schutzgeräten stellt eine Punkt zu Punkt Verbindung dar.
Für die Anbindung der seriellen Geräte stehen zwei optische und eine elektrische Schnitt-
stelle zur Verfügung. Die optischen Schnittstellen lassen sich unabhängig von einander als
asynchrone oder synchrone Schnittstellen konfigurieren.
Mit dem KU-2M ist es möglich gleichzeitig zwei serielle Schnittstellen / Wirkschnittstellen zu
bedienen. Bei einem synchronen Übertragungsmodus zwischen KU-2M und Schutzgerät ist
eine Übertragungsrate von 512 kBit/s (Komm.-Umsetzer 512 kBit/s) am Schutzgerät einzu-
stellen. Bei einer asynchronen Anbindung beträgt die Übertragungsrate 1,2 kBaud bis
115,2 kBaud. Eine weitere Parametrierung der Baud-Rate ist nicht notwendig.

7XV5662-0AD00/DD, 7XV5662-0AD01/DD Deutsch
C53000-B1174-C205-2 9
Über eine zusätzliche elektrische Schnittstelle (RS232 oder RS485) lassen sich Geräte über
eine asynchrone bittransparente Übertragung bis 115,2 kBaud (57,6 kBaud bei RS485)
miteinander verbinden. Bei Anwendung mit DIGSI und SIPROTEC-Schutzgeräten sind
maximal 57,6 kBaud in DIGSI und Schutzgerät als Einstellung erlaubt. Eine weitere Para-
metrierung der Baud-Rate ist nicht notwendig. Ab Werk ist die elektrische Schnittstelle als
RS232 konfiguriert.
Der KU-2M unterstützt eine einfache Inbetriebsetzung der gesamten Kommunikationsstre-
cke. Die Parametrierung des KU-2M erfolgt ausschließlich über Brücken im Umsetzer. Der
KU-2M verfügt über einen Relaiskontakt zur Ausgabe einer „Gerät-OK“-Meldung (GOK) und
ist mit einem Weitbereichsnetzteil ausgestattet, das den gesamten üblichen DC- und AC-
Hilfsspannungsbereich abdeckt. Desweiteren werden alle wesentlichen Betriebszustände
durch LEDs signalisiert.
Anstatt eines Schutzgerätes kann ein serielles Endgerät mit synchroner Schnittstelle, sofern
das Gerät die FM0-Kodierung unterstützt, oder asynchroner Schnittstelle eingesetzt werden.
Bild 1 Aufbau einer Kommunikationsstrecke
Merkmale
Der KU-2M hat folgende Merkmale:
 Übertragungsgeschwindigkeit bei synchronem Modus 512 kBit/s über die LWL-Schnitt-
stellen FO1/LWL1 und/oder FO2/LWL2 mit ST-Steckern (820 nm).
 Übertragungsgeschwindigkeit bei asynchronem Modus 1,2 kBaud bis 115,2 kBaud über
die LWL-Schnittstellen FO1/LWL1 und/oder FO2/LWL2 mit ST-Steckern (820 nm).
Eine weitere Parametrierung der Baud-Rate ist nicht notwendig.
 Anschluss zum Schutzgerät oder Gerät mit serieller Schnittstelle über LWL zu einem dort
integrierten LWL-Modul.
 Maximale LWL-Länge für die Verbindung zwischen Schutzgerät und KU-2M 1,5 km mit
62,5/125 µm oder 50/125 µm Multimodefasern. Anschluss mit ST-Stecker.

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
10 C53000-B1174-C205-2
 Datenanschluss zum Kommunikationsgerät:
 7XV6562-0AD00: Mit 5-poliger Schraubklemme (E1/T1-Schnittstelle und S für
Schirmanschluss)
 7XV6562-0AD01: Mit BNC-Anschluss (E1-Schnittstelle)
Maximale Leitungslänge für die Verbindung zwischen dem E1/T1 Übergabepunkt vom SDH
/ PDH-Netz und dem KU-2M 40 m.
Hinweis
Schutzgeräte sind oft in einer Umgebung mit erhöhter EMV-Belastung montiert. Um eine
störsichere Übertragung der elektrischen Signale zu gewährleisten, bauen Sie den KU-2M
im Kommunikationsschrank in kürzester Entfernung zum Kommunikationsnetzanschluss
(DÜE, Multiplexer) ein.
 Eine 9-polige D-Sub-Buchse zum Anschluss an einen PC oder ein SIPROTEC-Gerät
(RS232) mit einem DIGSI-Kabel (7XV5100-4) oder alternativ zum Anschluss an einen
RS485-Bus. Über diese Schnittstelle können asynchrone serielle Daten mit maximal
115,2 kBaud (bei RS485 maximal 57,6 kBaud) übertragen werden. Bei Anwendungen mit
DIGSI und SIPROTEC-Schutzgeräten sind maximal 57,6 kBaud in DIGSI und Schutzge-
rät erlaubt.
 Weitbereichsnetzteil für:
 Gleichspannung 24 V bis 250 V.
 Wechselspannung 110 V bis 230 V.
 Überwachung der Hilfsspannung, des Taktsignals vom Kommunikationsnetz, der inter-
nen Logik und Anzeige über Störmeldekontakt.
 Signalisierung der Betriebszustände über LEDs.
 Leistungsaufnahme DC < 2,2 W
AC < 6,5 VA.
 Stahlblechgehäuse mit den Maßen 188 mm × 120 mm × 56 mm (B × T × H) für
Hutschienenmontage.

7XV5662-0AD00/DD, 7XV5662-0AD01/DD Deutsch
C53000-B1174-C205-2 11
Funktion
Bild 2 Hardware und Schnittstellen des KU-2M
Die Aufgabe des Kommunikationsumsetzers KU-2M besteht darin, eine Anpassung der
LWL-Wirkschnittstelle im Schutzgerät an die physikalische Spezifikation der jeweiligen
verfügbaren Schnittstelle des Kommunikationsnetzes vorzunehmen. Die Anpassung erfolgt
synchron und vollkommen bittransparent, d.h. direktes Weiterleiten der Informationen ohne
selbst Informationen hinzuzufügen oder auszublenden. Bild 2 zeigt die Hardware und die
Schnittstellen.
Die Parametrierung des KU-2M erfolgt über Brücken.

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
12 C53000-B1174-C205-2
Wird ein Gerät oder PC mit asynchroner serieller Schnittstelle mit der RS232-Schnittstelle
des KU-2M verbunden, so kann als Verbindungskabel das DIGSI-Kabel 7XV5100-4 verwen-
det werden.
Der KU-2M unterstützt zum Kommunikationsnetz die folgenden Schnittstellen:
 E1 - 2048 kBit/s
 T1 - 1544 kBit/s
Hinweis: Umstellung auf RS485-Schnittstelle
Wenn Sie ein Gerät oder einen PC mit asynchroner, serieller Schnittstelle mit der RS232-
Schnittstelle des KU-2M verbinden wollen, dann können Sie das DIGSI-Kabel 7XV5100-4
verwenden. Alternativ können Sie die serielle Schnittstelle des KU-2M als RS485-Repeater
verwenden. Dazu müssen Sie die werkseitig eingestellte RS232-Schnittstelle auf RS485
konfigurieren. Weitere Details dazu finden Sie im Kapitel Inbetriebsetzung.
Ein potentialfreier Kontaktausgang (Relaiskontakt, Wechsler) dient zur Erzeugung des
„GOK“-Signals (Gerät-OK-Signal). Nur bei angezogenen Relais ist das Gerät zur Datenkom-
munikation bereit. Der Öffner meldet eine Störung. Alle Betriebszustände werden über LEDs
signalisiert. In Bild 3 und Bild 4 ist der GOK-Kontakt im ausgeschalteten Zustand bzw. bei
Störung des Gerätes dargestellt.
Anschlüsse
Bild 3 Schnittstellen und Anschlüsse 7XV5662-0AD00

7XV5662-0AD00/DD, 7XV5662-0AD01/DD Deutsch
C53000-B1174-C205-2 13
Bild 4 Schnittstellen und Anschlüsse 7XV5662-0AD01
Auf der Geräteseite (Bild 3 und Bild 4) befinden sich folgende Schnittstellen und Anschlüsse:
 RS232 (RS485): Elektrische Schnittstelle für asynchrone Übertragung bis 115,2 kBaud
(bei RS485 bis 57,6 kBaud). Bei Anwendung mit DIGSI und SIPROTEC-Schutzgeräten
sind maximal 57,6 kBaud in DIGSI und Schutzgerät als Einstellung erlaubt. Diese
elektrische Schnittstelle ist eine nicht abgeriegelte Schnittstelle und daher nur für die
Datenübertragung während der Inbetriebnahmephase konzipiert. Für die Datenübertra-
gung mit RS232 werden nur die Signale Rx, Tx und GND verwendet. Eine Parametrie-
rung der Baud-Rate ist am KU-2M nicht notwendig.
 E1/T1: Die Signale der E1/T1-Schnittstelle müssen beim 7XV5662-0AD00 auf die 4-
polige Schraubklemme (E1/T1) aufgelegt werden (jeweils ein kommendes und ein ge-
hendes Adernpaar). Die links daneben liegende Schraubklemme (S) dient zum Auflegen
des Kabelschirms und ist mit dem Gehäuse verbunden. Beim 7XV5662-0AD01 müssen
die Signale der E1/T1-Schnittstelle über dafür vorgesehenen BNC-Anschlüsse herge-
stellt werden. Die Signale der E1/T1-Schnittstelle sind von den anderen Kreisen galva-
nisch getrennt. Ein zusätzlicher Takt ist nicht erforderlich. Der Takt wird aus dem SDH/
PDH-Netz über die Empfangsrichtung bezogen und wird ebenfalls für das Senden der
Daten verwendet.
 FO1/LWL1, FO2/LWL2: Die LWL-Schnittstellen dienen zur Anbindung eines Schutzge-
rätes oder eines seriellen Endgerätes. Auf diesen Schnittstellen werden serielle Signale
übertragen. Die optischen Eigenschaften, einschließlich der Anschlusstechnik, entspre-
chen denen des LWL-Moduls (ST-Stecker, 820 nm), das im Schutzgerät als Wirkschnitt-
stelle gesteckt sein muss (s. Technische Daten).
 GOK: Als „Gerät-OK“-Schnittstelle steht ein potentialfreier Wechsler zur Verfügung,
dessen drei Anschlüsse am Gerät herausgeführt sind. Das Symbol am Anschluss stellt
die Ruhelage des Kontaktes dar (spannungslos). Das GOK-Signal wird aktiv (Relais ist
angezogen), wenn die folgenden Bedingungen erfüllt sind:
 Internes Netzteil ist in Ordnung (Power-Fail-Signal ist inaktiv).
 Interne Logik ist in Ordnung (Reset-Signal ist inaktiv).
 E1/T1-Schnittstelle ist aufgelegt und funktionstüchtig. Der KU-2M ist synchronisiert.

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
14 C53000-B1174-C205-2
 Stromversorgung: Die Hilfsspannung ist an der 2-poligen Schraubklemme (DC 24 V bis
250 V, AC 110 V bis 230 V) aufzulegen. Die zulässigen Werte und Toleranzen finden Sie
in den Technischen Daten (s. Seite 31). Der darüberliegende Erdungsanschluss ist mit
dem Schutzleiter (Erde) zu verbinden.
Anschlusshinweise
Schraubklemmen der Anschlussleisten
Die Klemmschrauben sind als Schlitzschrauben für die Betätigung mittels Schraubendreher
0,3 mm × 3,5 mm bzw. 0,6 mm × 3,5 mm ausgeführt.
Es gibt folgende Schraubanschlüsse (s. Bild 5):
Anschlussleiste für die Signale E1/T1 und Schirm S: 5-polig (bei 7XV5662-0AD00)
Anschlussleiste für die Signale E1: 2x BNC-Anschluss (bei 7XV5662-0AD01)
Anschlussleiste für das Signal GOK: 3-polig
Anschlussleiste für die Hilfsspannung U
H
: 2-polig
Bild 5 Anschlussleisten
Die Anschlussdrähte sind um 9 mm abzuisolieren, bis zum Anschlag in die Schraubklemme
einzuführen und so zu sichern, dass sie beim Festschrauben nicht wieder herausgeschoben
werden. Nach dem Anschrauben sind die Anschlüsse auf festen Sitz hin zu überprüfen.

7XV5662-0AD00/DD, 7XV5662-0AD01/DD Deutsch
C53000-B1174-C205-2 15
Signalanschlüsse
Direktanschluss: Massivleiter oder Litzenleiter für Leitungsquerschnitte von 0,2 mm
2
bis
2,5 mm
2
, entsprechend AWG 14 bis 24 oder Litzenleiter mit Adernendhülse für Leitungs-
querschnitte von 0,25 mm
2
bis 1,5 mm
2
, entsprechend AWG 16 bis 23. Wird ein Litzenleiter
mit kleinerem Querschnitt verwendet (min. AWG 26), so muss der Anschluss an die
Schraubklemme durch ein geeignetes Hilfsmittel (Adernendhülse) ermöglicht werden.
Bitte nur Kupferleiter verwenden!
Verwenden Sie für den Anschluss zwischen Netzabschluss und KU-2M beim 7XV5662-
0AD00 Leitungen mit paarweise verdrillten Doppeladern und zusätzlicher Abschirmung. Die
Impedanz muss im E1-Modus 120 Ωund im T1-Modus 100 Ωbetragen. Legen Sie den
Schirm beidseitig auf. Das Datenkabel muss mindestens ein Datenkabel vom Kabeltyp S/
UTP (Screen Unshielded Twisted Pair) sein. Ein S/UTP-Kabel besteht aus einem Kunststoff-
mantel und einem Gesamtschirm, in dem sich die paarweise verseilten Adernpaare befin-
den. Die Abschirmung darf aus Kupfergeflecht oder Aluminiumfolie oder aus beidem beste-
hen. Sie können auch Kabel vom Typ S/FTP (Screen Foil Twisted Pair) verwenden, bei
denen die paarweise verseilten Adernpaaren zusätzlich mit metallischen Folien umgeben
sind.
Beim 7XV5662_0AD01 müssen Koaxialkabel mit einem Wellenwiderstand von 75 Ohm
verwendet werden. Verwenden Sie vorzugsweise vorkonfektionierte Kabel für G.703 E1-
Anschlüsse.
Aus der folgenden Tabelle ist die Belegung für den Anschluss an die Schraubklemmen des
KU-2M zu entnehmen.
Spannungsanschlüsse und GOK-Relais
Direktanschluss: Massivleiter oder Litzenleiter für Leitungsquerschnitte von 0,2 mm
2
bis
2,5 mm
2
, entsprechend AWG 14 bis 24 oder Litzenleiter mit Adernendhülse für Leitungs-
querschnitte von 0,25 mm
2
bis 1,5 mm
2
, entsprechend AWG 16 bis 22.
Bitte nur Kupferleiter verwenden!
Erdungsanschluss
Verwenden Sie eine solide, niederohmige und induktivitätsarme Betriebserdung und montieren
Sie diese mit mindestens einer M4-Schraube. Hierzu eignen sich Masse- und Erdungsbänder
DIN 72333, Form A. Verbinden Sie das Band mit dem Schutzleiter der Schalttafel oder des
Schrankes.
Leitungspaar 7XV5662-0AD00 7XV5662-0AD01
Signal Klemme Signal
Sender Tx tip Tx a Tx
Tx ring Tx b Tx
Empfänger Rx tip Rx a Rx
Rx ring Rx b Rx
Tabelle 1 Anschlussbelegung für die E1/T1-Schnittstelle des KU-2M

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
16 C53000-B1174-C205-2
D-Sub-Buchse
Die 9-polige D-Sub-Buchse dient der Kommunikation zwischen PC und einem oder mehre-
ren entfernten Schutzgeräten über den KU-2M. Zum Anschluss des KU-2M über RS232 an
den PC können Sie die DIGSI-Parametrierleitung 7XV5100-4 verwenden. Für den An-
schluss über RS485 empfiehlt Siemens geschirmte Buskabel vom Typ 7XV5103. Die
RS232-/RS485-Schnittstelle ist eine nicht abgeriegelte Schnittstelle und daher nur für die
Übertragung von Daten während der Inbetriebnahmephase konzipiert.
Bild 6 D-Sub-Buchse des KU-2M
Das folgende Bild zeigt einen typischen Anschlussplan über die RS232-Schittstelle. Für die
Gegenseite ist ein Gender-Changer erforderlich.
Bild 7 Anschlussplan über RS232-Schittstelle

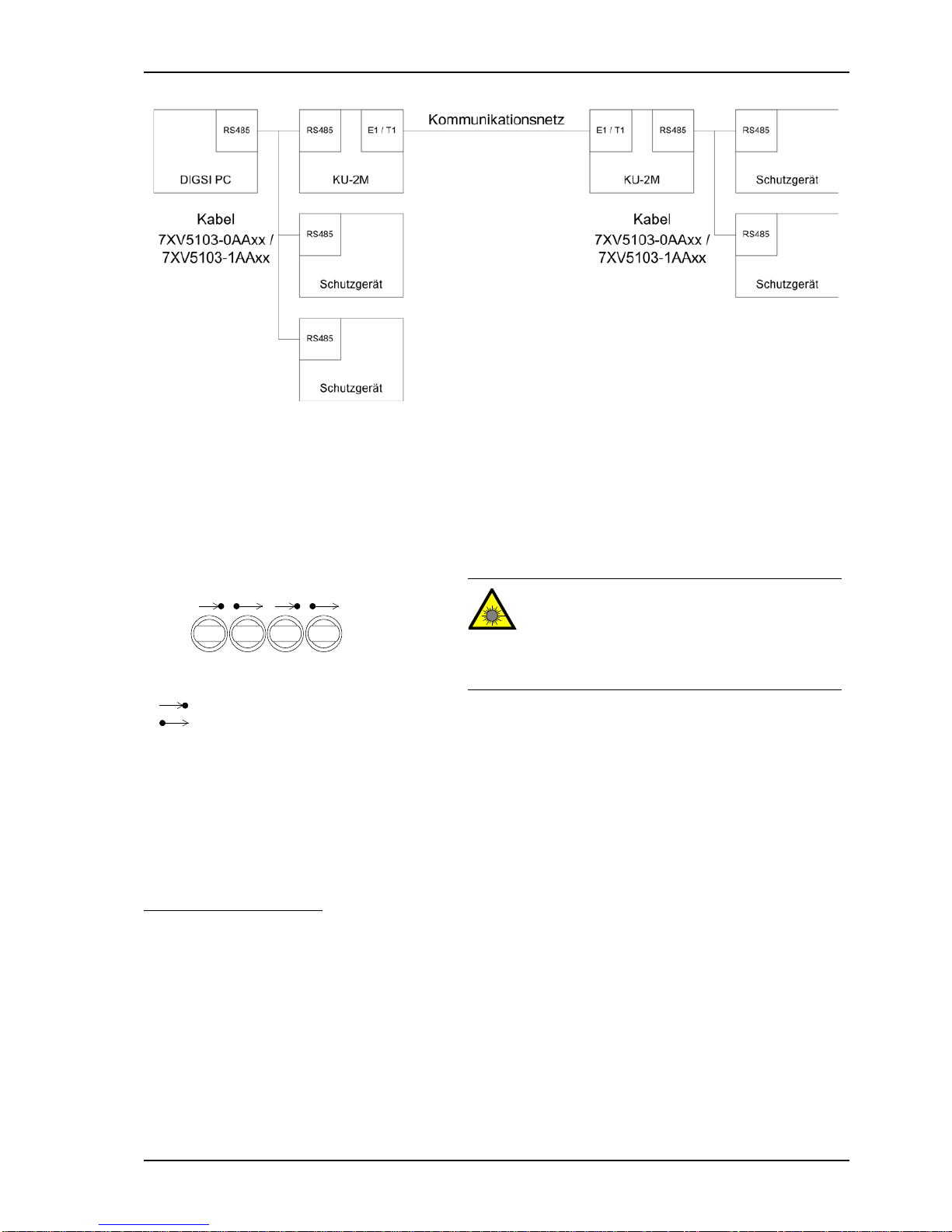

Bei Verwendung der RS485-Schnittstelle arbeitet der KU-2M als RS485-Repeater in einem
Single-Master RS485-Bussystem und kann dabei 2 RS485-Busse miteinander koppeln.
Dazu müssen die Busabschlusswiderstände an den beiden Enden eines jeden RS485-
Busses aktiviert werden. Im KU-2M sind zur Aktivierung der Busabschlusswiderstände
Brücken vorgesehen. Das folgende Bild zeigt einen typischen Anschlussplan mit der RS485-
Schnittstelle.
RS232 (voreingestellt) RS485
Pin 2 Rx (input) Pin 3 A
Pin 3 Tx (output Pin 8 B
Pin 5 GND Pin 5 GND
DIGSI
PC KU-2M KU-2M Schutzgerät
RS232 RS232 RS232 RS232E1 / T1E1 / T1
Gender
Changer
7XV5100-4 7XV5100-4
Kommunikations-
netz
Kabel Kabel

7XV5662-0AD00/DD, 7XV5662-0AD01/DD Deutsch
C53000-B1174-C205-2 17
Bild 8 Anschlussplan über RS485-Schittstelle
Lichtwellenleiter
Die LWL-Anschlüsse (Bild 9) sind mit Abdeckhauben versehen, die eine Verschmutzung
vermeiden. Sie lassen sich durch eine Linksdrehung um 90° abnehmen. Bei Nichtverwen-
dung der Schnittstellen sollen die Abdeckhauben nicht entfernt werden.
Bild 9 LWL-Anschlüsse für Sende- und Empfangsrichtung
LWL-Stecker Typ: ST-Stecker
zu verwendender
Faser-Typ: Multimode-LWL
G62,5/125 µm (empfohlen) oder G50/125 µm
Wellenlänge: = ca. 820 nm
Zulässige Biegeradien: für Innenkabel r
min
= 5cm
für Außenkabel r
min
= 20 cm
Hinweis: Die Klasse 1 nach EN 60825-1 wird bei den Fasertypen G62,5/125 µm und G50/
125 µm eingehalten.
Warnung!
Laserstrahlung! Nicht in den Strahl
blicken, auch nicht mit optischen
Geräten.
FO1 / LWL1
= Empfangen
= Senden
Rx Tx
FO2 / LWL2
Rx Tx

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
18 C53000-B1174-C205-2
E1/T1 Rahmenstruktur
Die Zählweise der Timeslots ist für den E1-Rahmen von 0 bis 31 und für den T1-Rahmen
von 1 bis 24.
Im E1 Modus wird die Multiframe Struktur verwendet, welche sich aus 16 Einzelrahmen
zusammensetzt. Die Timeslots 0 und 16 werden nicht für die Übertragung von Benutzer-
daten verwendet. Der Aufbau der Timeslots 0 und 16 entsprechen den Vorgaben des
Standards nach G.732/G.704. Timeslot 0 wird für die Synchronisation und den Alarm
Transport verwendet. Timeslot 16 ist für die Signalisierung reserviert.
Empfangsseitig werden vom KU-2M Rahmen mit und ohne CRC-4 erkannt. Die CRC wird,
falls sie vorhanden ist, von KU-2M ausgewertet und als E-Bits sendeseitig eingefügt.
Empfangsseitig werden die E-Bits nicht ausgewertet. Es erfolgt keine Signalisierung über
den Zustand der CRC nach außen hin.
In der folgenden Tabelle ist die Belegung des Timeslots 0 dargestellt. Das erste Bit wird bei
den geraden Rahmen für CRC und bei ungeraden Rahmen für die Kennzeichnung eines
Multiframe und der E-Bits verwendet. Das zweite Bit signalisiert jeweils ob es sich um einen
geraden oder ungeraden Rahmen handelt (1 = ungerade, 0 = gerade). Bit 3 bis 8 eines jeden
geraden Rahmens ist für die Synchronisation reserviert (011011). Die S-Bits werden nicht
verwendet und sind auf „0" gesetzt. Das A-Bit signalisiert einen Fehler wie LOF (Loss of
Frame), LOS (Loss of Signal) und AIS (Alarm Indication Signal). Liegt ein Alarm vor wird das
A-Bit auf „1" gesetzt ansonsten auf „0".
S = Spare Bit
A = Alarm Bit (Remote Alarm indication)
C = CRC Bit
E = CRC-4 Error indication bits
Sub-
Multi-
frame
Frame
Nr.
Bit Nr.
12345678
1
0
1
2
3
4
5
6
7
C1
0
C2
0
C3
1
C4
0
0
1
0
1
0
1
0
1
0
A
0
A
0
A
0
A
1
S
1
S
1
S
1
S
1
S
1
S
1
S
1
S
0
S
0
S
0
S
0
S
1
S
1
S
1
S
1
S
1
S
1
S
1
S
1
S
2
8
9
10
11
12
13
14
15
C1
1
C2
1
C3
E
C4
E
0
1
0
1
0
1
0
1
0
A
0
A
0
A
0
A
1
S
1
S
1
S
1
S
1
S
1
S
1
S
1
S
0
S
0
S
0
S
0
S
1
S
1
S
1
S
1
S
1
S
1
S
1
S
1
S

7XV5662-0AD00/DD, 7XV5662-0AD01/DD Deutsch
C53000-B1174-C205-2 19
Der Timeslot 16 ist für die Signalisierung vorgesehen. Frame 0 (Multiframe Alignment
Signal) eines Multiframe beinhaltet das Y-Bit, welches im Falle eines Loss of MFAS (Loss of
Multiframe Alignment Signal) auf „1“ gesetzt wird.
In den folgenden 15 Frames (1 bis 15) des Multiframes werden die Bits 1 bis 8 definiert auf
„1“ gesetzt.
Im T1 Mode wird die D4 und ESF Rahmenstruktur unterstützt.
Die ESF Rahmenstruktur besteht aus 24 Rahmen zu jeweils 193 Bits. Das erste Bit eines
jeden Rahmens ist für die Synchronisierung und die Fehlermeldung reserviert. Die Vertei-
lung ist in der folgenden Tabelle dargestellt. Die FAS Bits sind für die Synchronisation
reserviert, und die DL Bits bilden einen Daten Link über den Alarmmeldungen übertragen
werden. Geht die Synchronisation verloren wird über die DL Bits das Bitmuster
„1111111100000000“ übertragen. Über die Benutzerdaten wird eine CRC-6 gebildet und
entsprechend übertragen. Es erfolgt keine Auswertung oder Signalisierung der CRC seitens
des KU-2M nach außen hin.
Bit Nr. 1 2 3 4 5 6 7 8
00001Y11
Multi-frame Nr. Multi-frame Bit Nr. FAS DL CRC
10-M-
2193--C1
3386-M-
45790--
5772-M-
6965--C2
7 1158 - M -
8 1351 0 - -
9 1544 - M -
10 1737 - - C3
11 1930 - M -
12 2123 1 - -
13 2316 - M -
14 2509 - - C4
15 2702 - M -
16 2895 0 - -
17 3088 - M -
18 3281 - - C5
19 3474 - M -

Deutsch 7XV5662-0AD00/DD, 7XV5662-0AD01/DD
20 C53000-B1174-C205-2
Die D4 Rahmenstruktur setzt sich aus 12 Rahmen zu jeweils 193 Bits zusammen. Das erste
Bit jedes Rahmens ist für die Synchronisierung (siehe folgende Tabelle). Werden keine
Frames erkannt wird das zweite Bit eines jeden Timeslots in jedem Frame auf „0" gesetzt.
Eine Signalisierung eines Fehlers auf der E1/T1 Übertragungsstrecke nach außen hin
geschieht über das GOK Relais und über die rote Error LED. Die Signalisierung ist an den
„Red Alarm" gekoppelt. Bei Verlust der Synchronisation bzw. bei Verlust der Kommunikation
geschieht eine Signalisierung nach 2,5 sec, durch Abfall des GOK Relais und durch das
Aufleuchten der roten Error LED.
20 3667 1 - -
21 3860 - M -
22 4053 - - C6
23 4246 - M -
24 4439 1 - -
Frame Nr. Terminal Framing (Ft) Multi-frame Alignment Signal (Fs)
11 -
2- 0
30 -
4- 0
51 -
6- 1
70 -
8- 1
91 -
10 - 1
11 0 -
12 - 0
Multi-frame Nr. Multi-frame Bit Nr. FAS DL CRC
