Signature Hardware EDENTON 948691 User manual

11.800.221.3379
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
REVISED 01/29/2021
CODES: SHED8010, SH4001
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are
Hardware accepts no liability for any damage to the
plumbing, shower, wall, or for personal injury during
installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping
damage. If any damage is found, contact our
Customer Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.

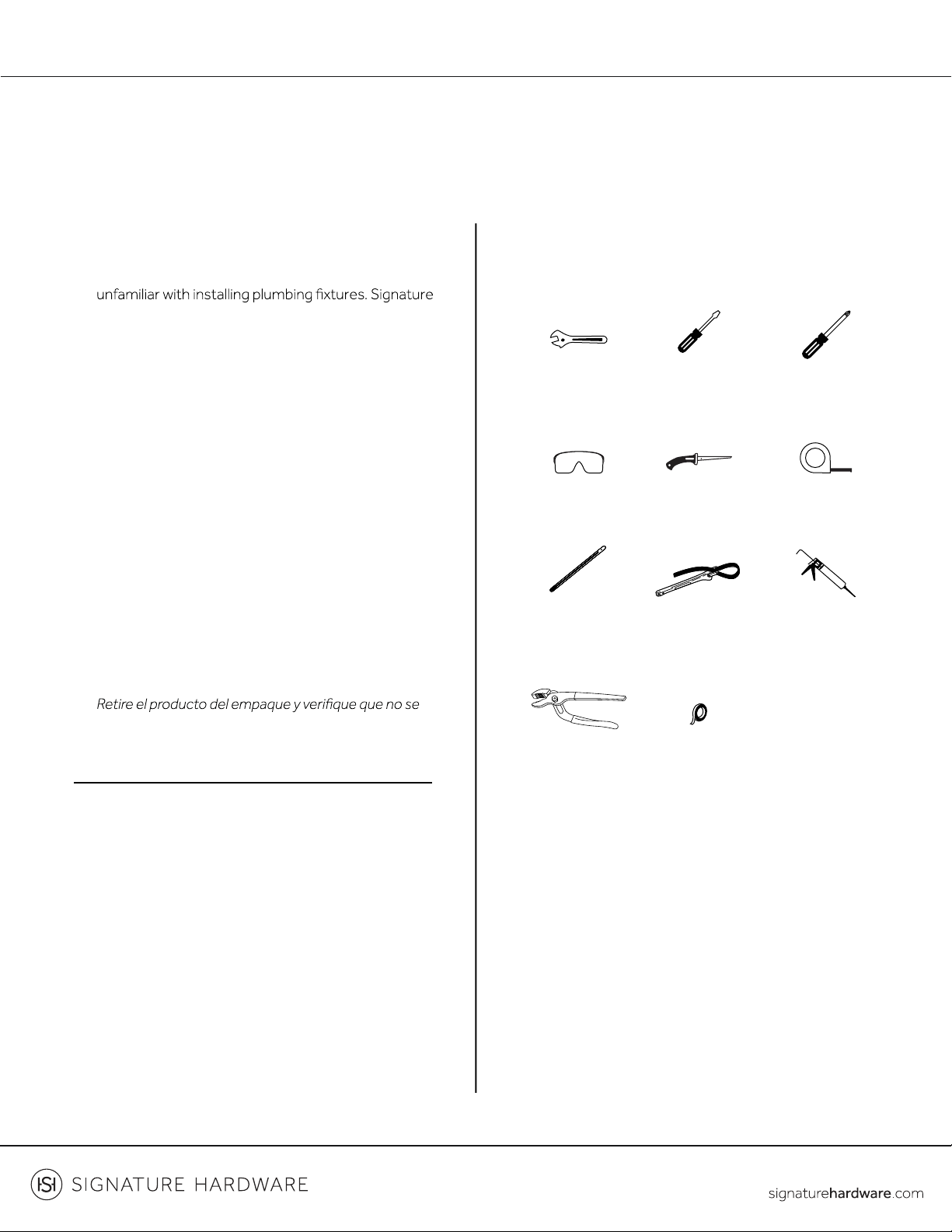

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados a la plomería, la ducha,
la pared, ni pordaños personales que ocurran durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
hayan producido daños durante el envío. Si encuentra
algún daño, comuníquese con nuestro equipo de
Servicio al cliente al 1-800-221-3379.
CÓMO COMENZAR
Asegúrese de haberreunido todos los materiales
necesarios para la instalación.
Adjustable Wrench
Llave Ajustable
Flathead
Screwdriver
Destornillador de
cabeza plana
Phillips
Screwdriver
Destornillador
Phillips
Safety Glasses
Gafas de seguridad
Tape Measure
Cinta métrica
Keyhole Saw
Sierra de punta
Thermometer
Termómetro Strap Wrench
Llave de correa
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Groove
Joint Plier
Pinzas
ajustable
Plumbers
Tape
Cinta de
fontanería

21.800.221.3379
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
Note: Before soldering, remove the cartridge, stop
valves and diverter cartridges.
Nota: Antes de soldar, retire el cartucho, cierre las
válvulas y los cartuchos del desviador.
Copper (Soldering)/Cobre (Soldar)
tube cutter
cortador de tuberías
wire brush
cepillo de alambre
torch
soplete
lead-free solder kit
tit de alambre de soldadura sin plomo

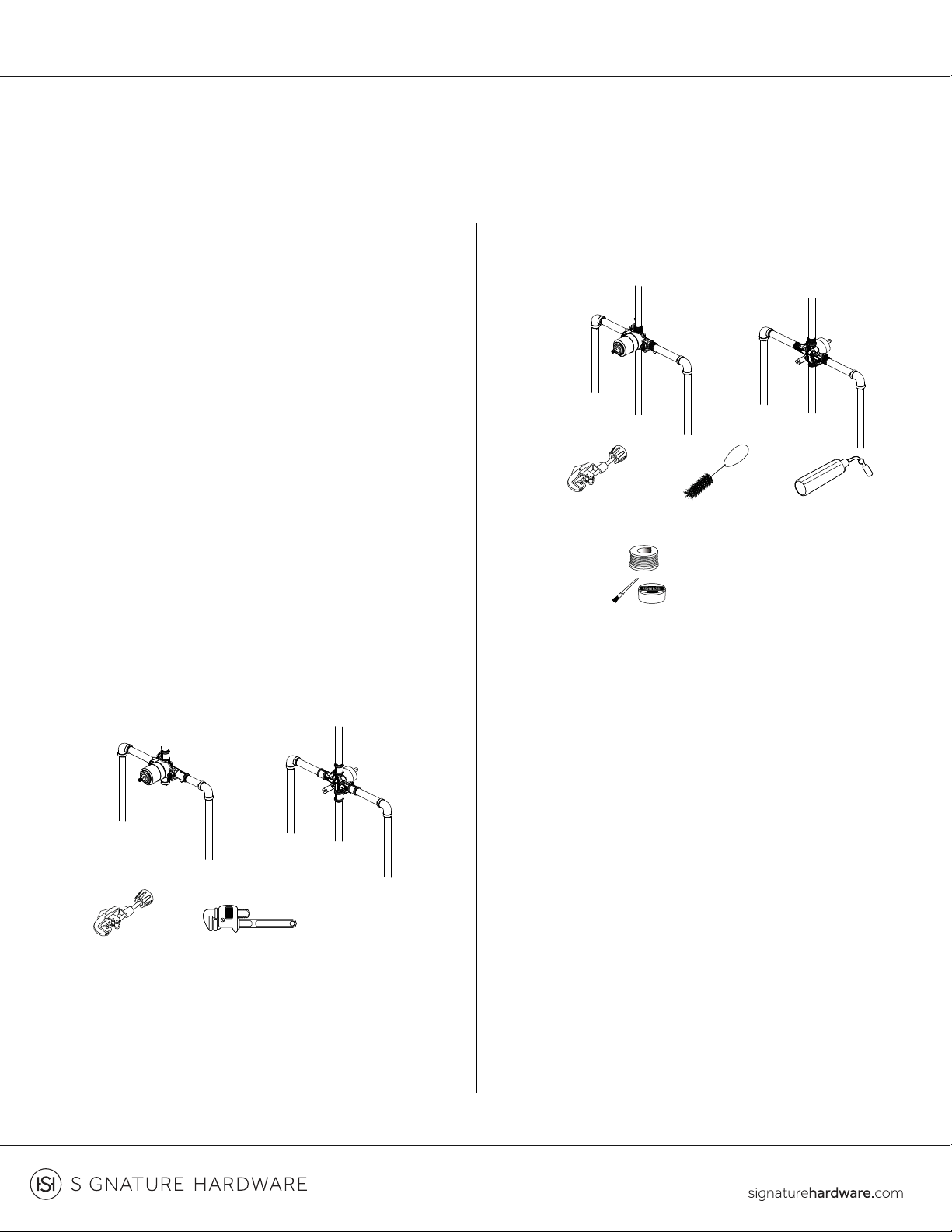

If you are replacing your plumbing valve, please review
the common plumbing methods illustrated below
(Copper, IPS). Remove the existing handle and valve
trim before replacing your valve. Please follow all local
building and plumbing codes.
Si estás cambiando tu válvula de plomería, consulta los
dos métodos comunes que aparecen más abajo (Cobre,
IPS). Quita la manija y el reguladorde válvula
preexistentes antes de reemplazar tu válvula. Cumple
con todos los códigos locales de construcción y
plomería.
tting brush to thoroughly clean the brass
inlets before soldering copper to the valve. Do not use
ttings for tub spout outlet. Do not use PEX
for tub spout outlet.
Usar un cepillo de alambre para acoplamientos a fin de
limpiar a fondo las entradas de latón antes de conectar
los tubos de cobre soldados a la válvula. No usar
acoplamientos de encaje a presión para la salida del caño
de la tina. No usar PEX para la salida del caño de la tina.
IPS/IPS
tube cutter
cortador de tuberías
pipe wrench
llave para tubería

31.800.221.3379
INSTALLATION
INSTALACIÓN
3a. Thin Wall Installation: Are usually built up with
the main source of support for the valve. The plaster
guard (1) remains attached to the valve.
3a. Instalación En Muro Delgado: Están generalmente
vidrio de la bañera y será la fuente principal de soporte
para la válvula. La protección de yeso (1) permanece
adherida a la válvula.
3b. Thick Wall Installation: Are usually built up with
materials such as cement board, drywall, tile, etc. The
correct position to accept the trim. The depth for
the valve body (2) in wall is measured from the center
accepted depth distance is 1-3/4" to 2-3/8".
3b. Instalación En Muro Grueso: Están generalmente
fabricados con materiales como placa de cemento, placa
de yeso, baldosa, etc. La protección de yeso (1) está
colocada de forma tal que queda a nivel con el muro
terminado. Esto garantiza que la válvula estará en la
posición correcta para aceptar la moldura. La
profundidad de la pared para el cuerpo de la válvula (2) se
mide desde el centro de la salida de la ducha hasta la
ser entre 1-3/4" y 2-3/8".
1. Cierra el suministro de agua.
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
1 1/4" 3.2 cm
30" shower only
76.2 cm ducha solamente
1-3/4" to 2-3/8"
4.4 cm a6 cm
pared acabada
pared acabada
48" shower only
1.22 cm ducha solamente
48" tub and shower
1.22 cm bañera y ducha
1 1/4" 3.2 cm
30" tub and shower
76.2 cm bañera y ducha
3-3/8”-6”
6” 15.2 cm
8.6 cm-15.2 cm
1
1
1
2
2
thin wall installation
instalación en muro delgado
thick wall installation
instalación en muro grueso
2. Verify that the hole sizes and positions of the holes
in the wall are correct. The shower and tub spout
outlet holes should be 1-1/4” diameter. The

1-3/4” min. to 2-3/8" max. Ensure that the valve body

the wall. Position the valve body (1) correctly in the wall
with the side marked "UP" pointing upward.
Note: The distance from the valve to the tub spout
stub out should be between 8” and 18”.
2. Verifique que el tamaño y la posición de los orificios en
la pared sean correctos. Los orificios para la ducha y de la
boquilla de la bañera deben tenerun diámetro de 1-1/4".
La profundidad recomendada entre la válvula y la pared
terminada es como mínimo 1-3/4" y como máximo
2-9/25". Asegúrese de que la cubierta del cuerpo de la
válvula (1) esté al ras de la superficie exterior terminada
de la pared. Coloque el cuerpo de la válvula (1)
correctamente en la pared, con el lado marcado "UP"
apuntando hacia la parte superior.
Nota: La distancia entre la válvula y la boquilla del tubo de
salida debe ser de entre 8" (20 cm) y 18" (45 cm).

41.800.221.3379
4. Remove the plaster guard (1) from the body (2).
4. Quita el protector de yeso (1) del cuerpo (2).
5. Fasten the body assembly (1) to cross brace with
mounting screws (2).
Note: Be sure to position the body (1) correctly in the
wall, with the side marked "UP" facing upward.
con los tornillos de montaje (2).
Nota: Asegura colocarel cuerpo (1) en la posición
correcta en la pared con el lado marcado "UP" hacia
arriba.
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
1
2
1
2
6. With Tub Outlet: Wrap plumbers’ tape around the
pipe threads in a clockwise direction. Connect the hot
and cold water supply lines (1), the shower outlet pipe
(2), and tub outlet pipe (3) by threading them onto the
valve body (5) in a clockwise direction. Tighten the
pipes to the valve body (5) with a pipe wrench.
Connect the pipe elbows (4) to the end of the shower
outlet and tub outlet pipes.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
6. Con Tubo De Salida: Envuelva cinta para plomería
alrededorde las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Ajuste las
tuberías al cuerpo de laválvula (5) con una llave para tubo.
Conecte los codos de la tubería (4) al extremo de la salida
de la ducha y las tuberías de salida de la bañera.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
1
5
4
3
2
Fig1
X
Caution - Pipe elbows (6, not included): Do not use push

Precaución 
acoplamientos de encaje a presión (Figura 1).

51.800.221.3379

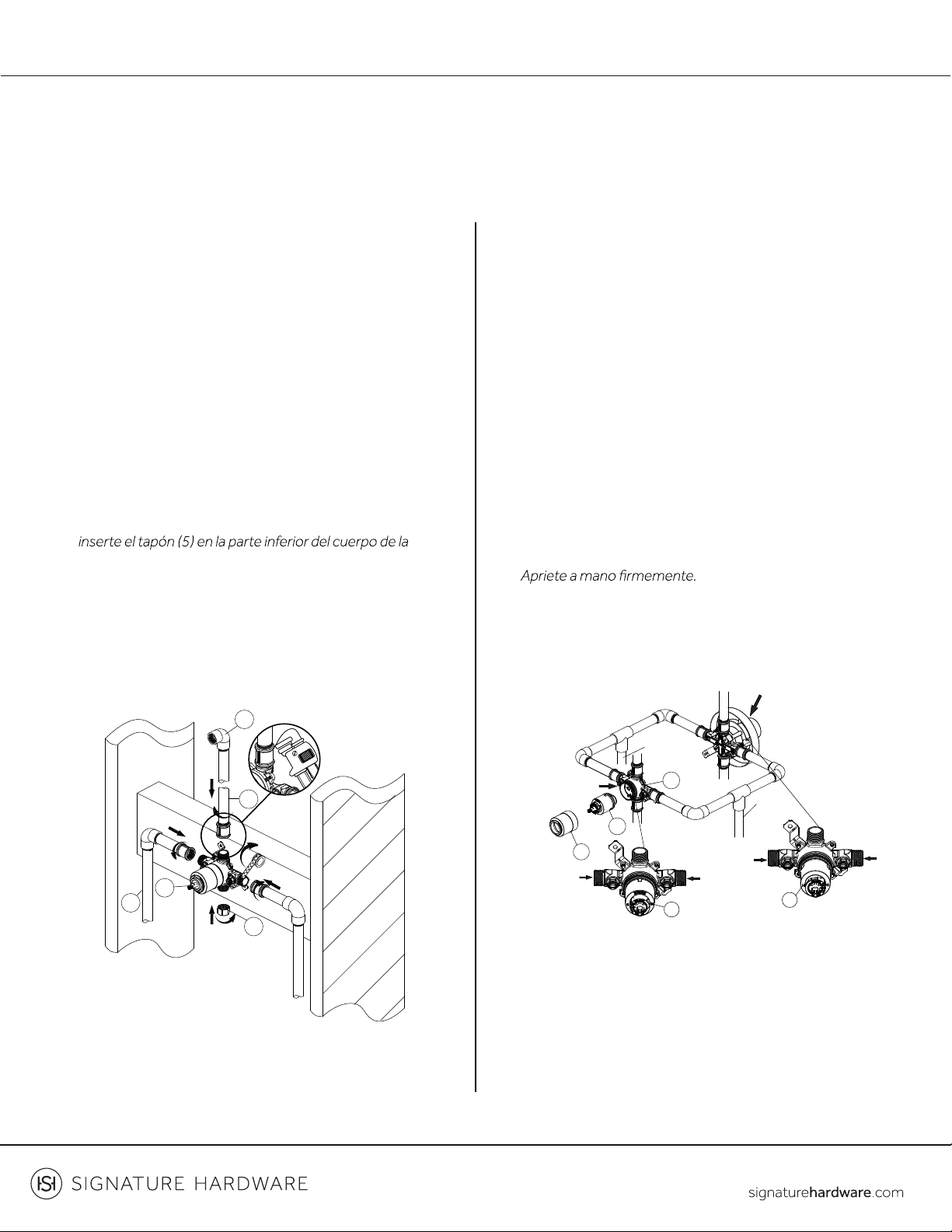

8. If the hot and cold inlets are reversed (hot on right
and cold on left), remove bonnet (1) from the valve
body (3) with reversed supply connections. Rotate the
cartridge (2) 180°, so H appears on the right. Install the
cartridge making sure that the key is fully engaged with
the slot in the valve body (3). Slide the bonnet (1) over
the cartridge (2) and thread them onto the valve body
(3). Hand tighten securely.
Note: Do not install the valve body (3) upside down.
8. Si las entradas fría y caliente están invertidas (caliente
en la derecha yfría en la izquierda), retire el bonete (1) del
cuerpo de la válvula (3) con las conexiones de suministro
invertidas. Gire el cartucho (2) 180°, para que H aparezca
en la derecha. Instale el cartucho, asegurándose de que
la llave esté completamente metida en la ranura en el
cuerpo de la válvula (3). Deslice el bonete (1) sobre el
cartucho (2) y enrósquelos en el cuerpo de la válvula (3).
Nota: ¡No instale el cuerpo de laválvula (3) al revés!
7. With No Tub Outlet: Wrap plumbers’ tape around
the pipe threads in a clockwise direction. Connect the
hot and cold water supply lines (1), the shower outlet
pipe (2) by threading them into the valve body (4) in a
clockwise direction. Then insert the plug (5) into the
bottom of the valve body (4). Tighten the pipes to the
valve body (4) with a pipe wrench. Connect the pipe
elbows (3) to the end of the shower outlet.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
7. Sin Tubo De Salida: Envuelva cinta para plomería
alrededorde las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Después
válvula (4). Ajuste las tuberías al cuerpo de la válvula (4)
con una llave para tubo. Conecte los codos de la tubería
(3) al extremo de la salida de la ducha.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
Cold
Fría
Cold
Fría
Cold
Fría
Hot
Caliente
Hot
Caliente
Hot
Caliente
reverse installation
instalación inversa
reverse installation
instalación inversa
normal installation
instalación normal
normal installation
instalación normal
1
5
4
3
2
H
H
1
2
3

61.800.221.3379
11. Place the plaster guard (1) onto the valve body (2).
Note: Be sure to position the plaster guard (1)
correctly onto the valve body (2), with the side marked
"SHOWER" facing upward.
11. Coloca el protectorde yeso (1) en el cuerpo de la
válvula (2).
Nota: Asegúrate de colocar el protector de yeso (1)
correctamente sobre el cuerpo de la válvula (2), con el
lado de la marca “SHOWER” (ducha) hacia arriba.

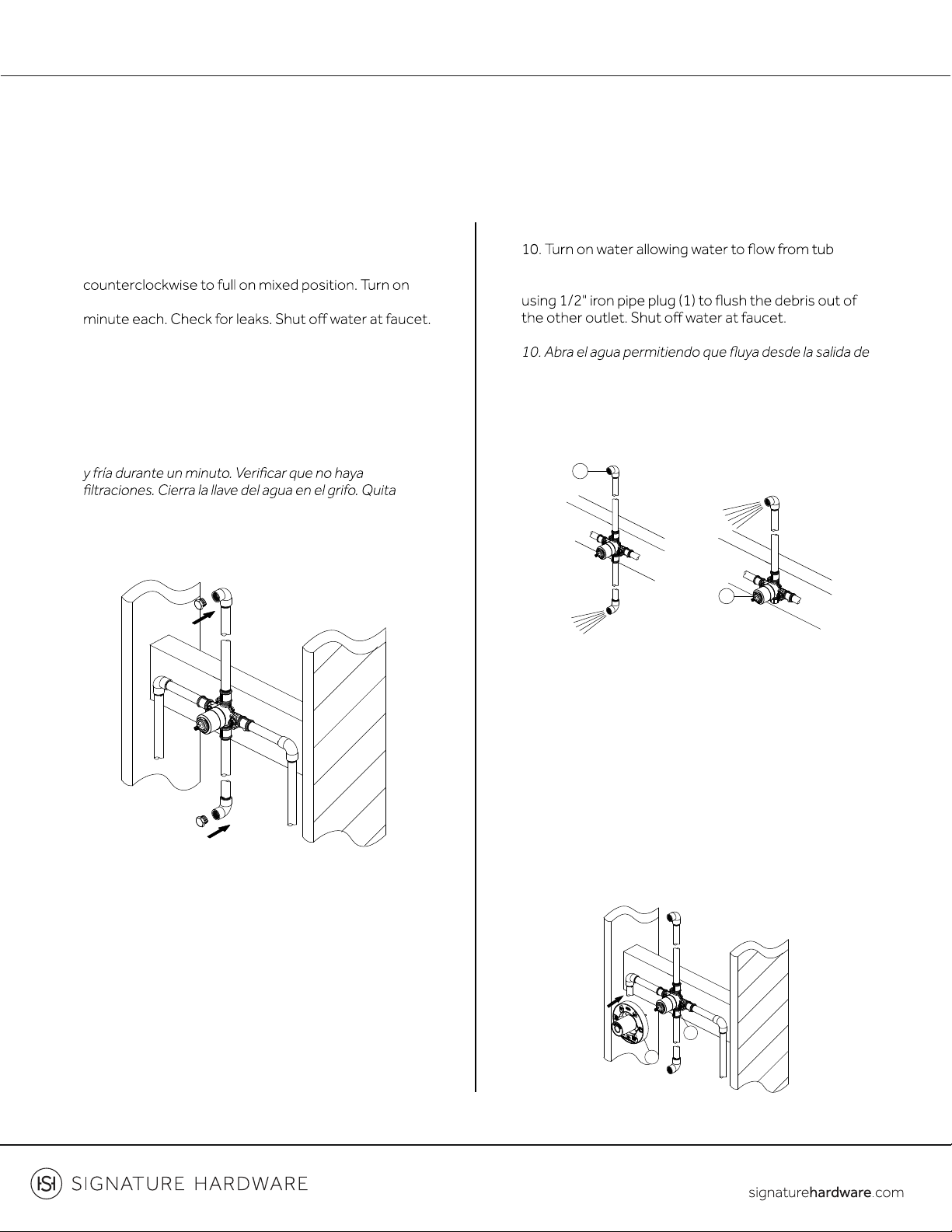

9. Use two 1/2" iron pipe plugs to seal both shower
outlet and tub spout outlet. Turn cartridge stem
hot and cold water lines to full open position for one
Slowly remove pipe plugs from tub and shower outlets
to relieve pressure.
9. Use dos tapones de tubería de hierro de 1/2" para
sellar la salida de la ducha y de la boquilla de la bañera.
Gira por completo el vástago del cartucho hacia la
izquierda en la posición de mezclado. Abre
completamente las líneas de suministro de agua caliente
lentamente los tapones de la tubería de salida de la
bañera y la ducha para aliviarla presión.
outlet or shower outlet without tub spout until all
foreign matter has cleared the line. Block one outlet
la bañera o de la ducha sin la boquilla de la bañera hasta
que todo el material extraño se haya eliminado de la
línea. Bloquee una salida usando el tapón de tubería de
hierro de 1/2" (1) para limpiarlos desechos de la otra
salida. Corte el agua en el grifo.
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
tub and shower combinations
combinaciones de bañera yducha
shower only installation
sólo instalación de ducha
2
1
1
1

71.800.221.3379

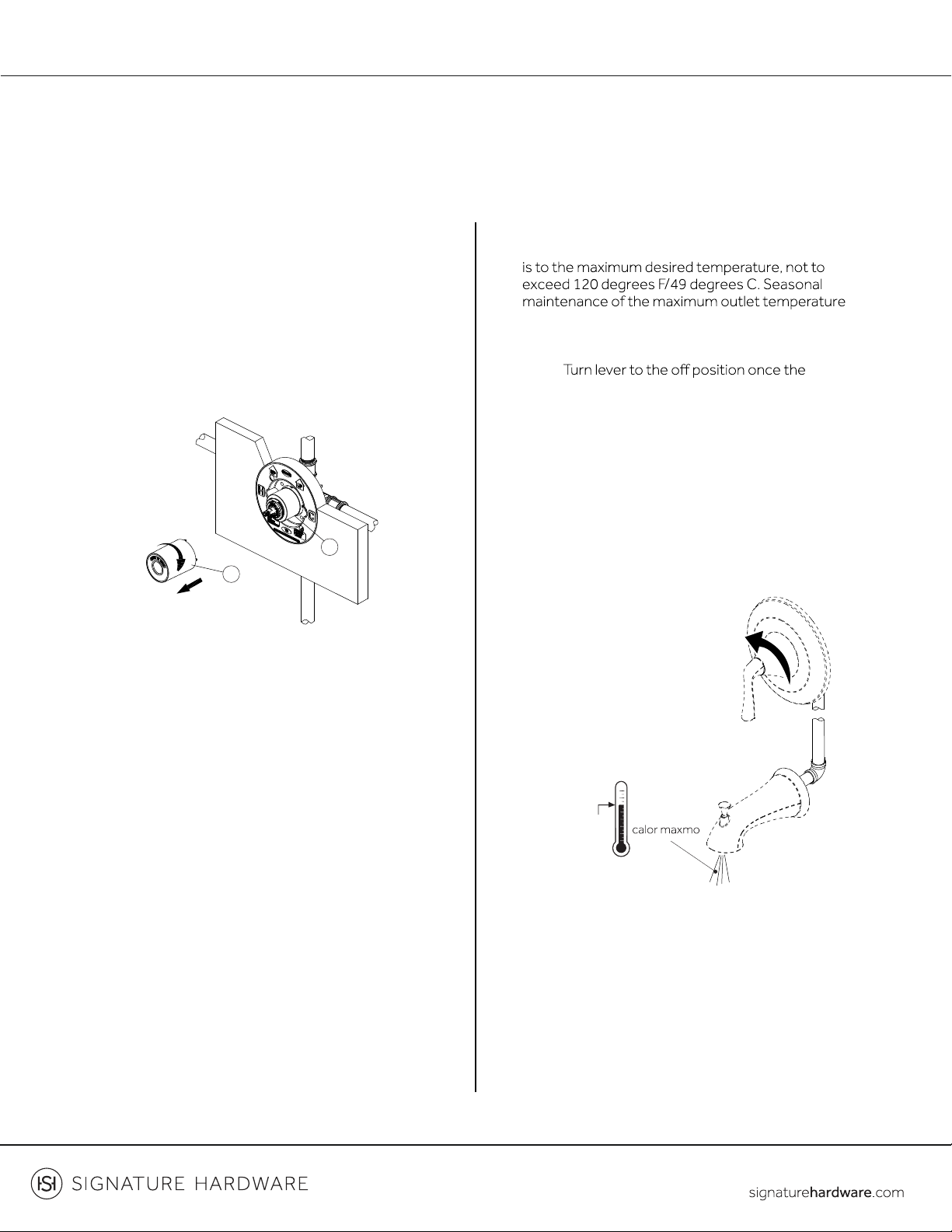

12. Before adjusting the temperature, remove the
plastic cap (1) from the valve body (2) by twisting the
cap in a clockwise direction.
12. Cómo quitar la tapa de plástico Antes de cómo
ajustar la temperatura, quita la tapa plástica (1) del
cuerpo de la válvula (2) girando la tapa en el sentido de las
manecillas del reloj.
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
13. Rotate the lever counterclockwise until the water
may be required due to changes in groundwater
temperature.
Note:
temperature is set.
13. Haga girar la palanca en dirección contraria a las
agujas del reloj hasta que el agua llegue a la temperatura
máxima deseada, sin exceder los 120 grados F/ 49
grados C. Puede ser necesario un mantenimiento
estacional de la temperatura máxima de salida debido a
cambios en la temperatura del agua en los terrenos.
Nota: Coloque la palanca en posición cerrado una vez
ajustada la temperatura.
hottest
120 F
49 C
2
1

81.800.221.3379

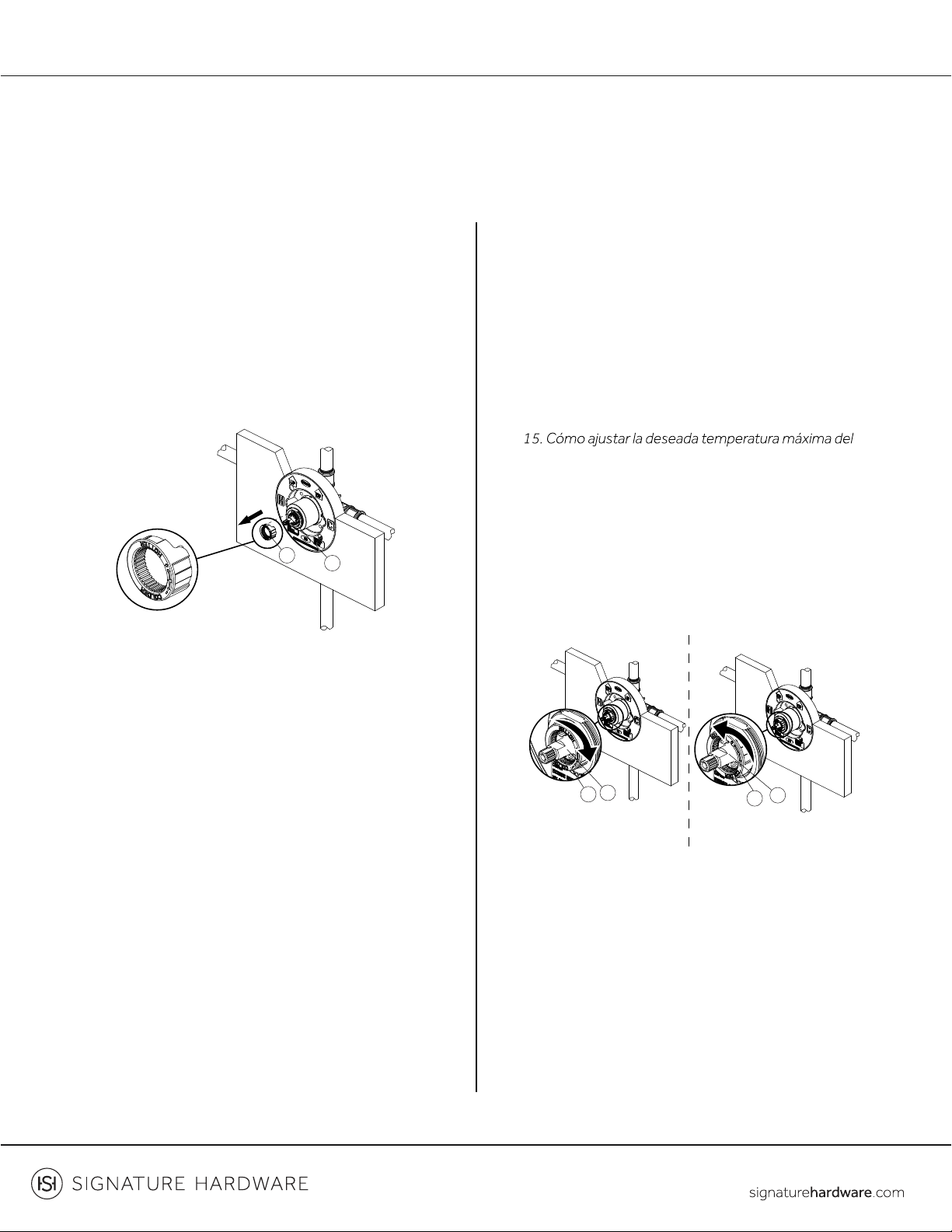

15. For colder water, adjust the limit stop ring (1) in a
clockwise direction and reinstall the limit stop ring (1)
onto the cartridge assembly (2). For hotter water,
adjust the limit stop ring (1) in a counterclockwise
direction and reinstall the limit stop ring (1) onto the
cartridge assembly (2).
Note: A thermometer can be held in the running
water to aid in reaching the desired water
temperature.
agua Para agua más fría, ajusta el aro de retención del
límite (1) hacia la derecha y vuelve a instalarlo (1) en el
conjunto del cartucho (2). Para agua más caliente, ajusta
el aro de retención del límite (1) hacia la izquierda y vuelve
a instalarlo (1) en el conjunto del cartucho (2).
Nota: Puede colocarse un termómetro en el agua
corriente para ayudar a alcanzar la temperatura deseada
del agua.
14. Removing the limit stop ring, remember the
position of the limit stop ring (1) on the cartridge
assembly (2). Remove the limit stop ring (1) from the
cartridge assembly (2).
14. Cómo quitar el aro de retención de límite, Recuerda
la posición del aro de retención del límite (1) en el
conjunto del cartucho (2). Quita el aro del tope de límite
(1) del ensamblaje del cartucho (2).
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
hotter water
agua más caliente
colder water
agua más fría
12
1
122

91.800.221.3379
supplies and replace the cartridge (1).
Note: Install cartridge (1) correctly for proper handle
rotation.
16. Si el grifo gotea en la llave, cierre las líneas de
suministro de agua y reemplace el cartucho (1).
Nota: Instale correctamente el cartucho (1) para
asegurar la rotación adecuada de la manija.
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
TRIM INSTALLATION
CON REGULADOR DE VÁLVULA
2. Install escutcheon onto valve. Reference illustration
below.
2. Instale el escudo sobre la válvula. Ilustración de
referencia a continuación.
1. Before installing escutcheon, remove the plastic
cap from plaster guard by twisting cap clockwise.
1. Antes de instalar la placa, remueva la tapa plástica
del base para pared, girando la tapa en el sentido de
las agujas del reloj.

10 1.800.221.3379
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691

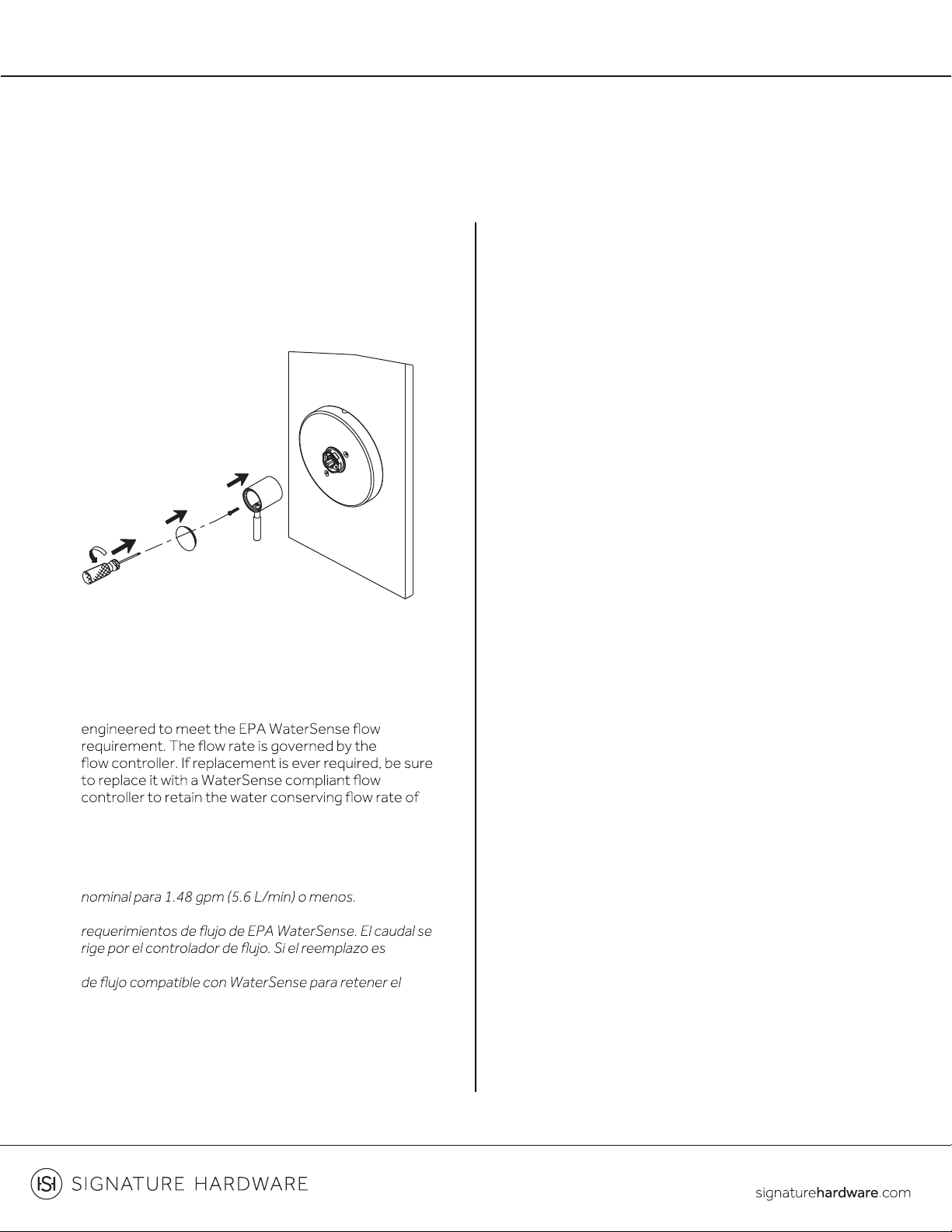

3. Attach handle using illustration below as
reference.
3. Fije la manija usando la siguiente ilustración como
referencia.
Note
For use with an automatic compensating valve rate at
1.48 gpm (5.6 L/min) or less. This product is
this product.
Nota
Utilice una válvula reguladora automática de capacidad
Este producto está diseñado para cumplir con los
necesario, asegúrese de reemplazarlo con un controldor
caudal de conservación de agua de este producto.

11 1.800.221.3379
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
Part No.
Numéro de pièce
No. Part Name Nombre de pieza Nom de la pièce N.º de pieza
1Handle Cap Tapa para llave Capuchon de la poignée A66E804
2Metal Handle Assembly Conjunto de llave de metal Assemblage de poignée en métal A66E805
3Trim Cap Tapa de terminación Capuchon décoratif A103234
4Base Nut base de la tuerca base de noix A103234
5Screw (3/16” -24 * 3/8” L) Tornillo (3/16” -24 x 3/8” de largo) Vis (3/16 po -24 * 3/8 po L) A608553 (CP)
5Screw (3/16” -24 * 3/8” L) Tornillo (3/16” -24 x 3/8” de largo) Vis (3/16 po -24 * 3/8 po L) A608550 (NP)
6 Escutcheon Assembly escudo de la Asamblea Ecusson de l’Assemblée A66F524

12 1.800.221.3379
EDENTO N
PRESSURE BALANCE SHOWER VALVE
VÁLVULA DE DUCHA DE PRESIÓN BALANCEADA EDENTON
SKU: 948691
No. Part Name / Nombre de pieza Part No.
Plaster Guard / Protector de yeso
1
ACF4001GRD
2
1
2
3
Cartridge / Cartucho
3
ACF4001UCRT
Stop Valve / Válvula con graduacione ACF4001STOP
