Signature Hardware RYLE 934430 User manual

11.855.715.1800
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430
REVISED 04/13/2021
CODES: 521446, 521463, 521467
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@siganturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o por correo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
[e-mail].

21.855.715.1800

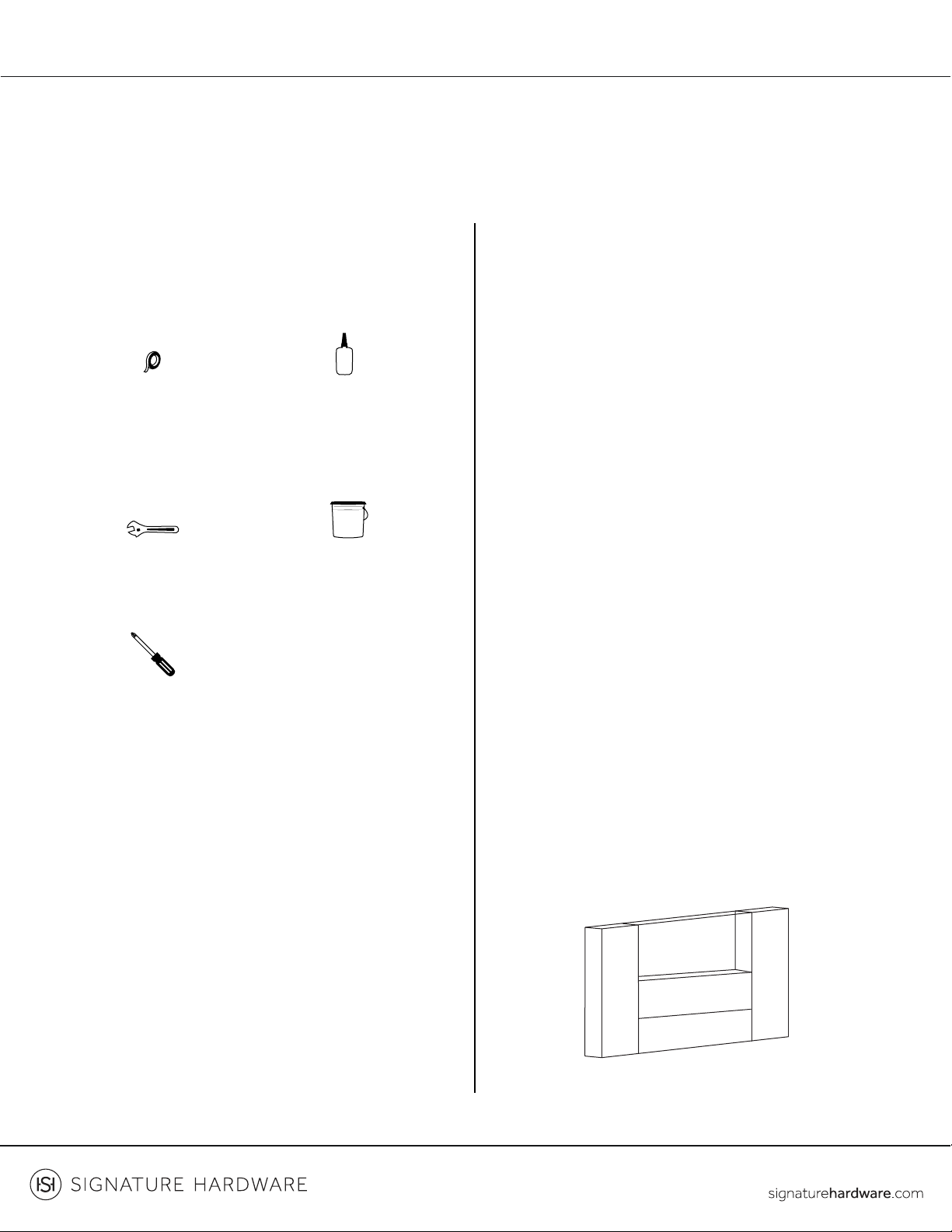

1. To prepare for installation, wood blocking should be
installed between the two studs where the valve will
mount. Use the guidelines located on the valve to

mount.
Important: Take into consideration the thickness of

calculating
1. Para prepararse para la instalación, coloque un bloque
de madera entre los dos montantes donde instalará la
válvula. Utilice las instrucciones que están en la válvula
para determinar a qué distancia de la pared terminada
debe colocarse.
Importante: Considere el grosor del material de la pared
terminada, como azulejos, cuando haga el cálculo.
1. Préparez l’installation en installant des cales en bois
entre les deux montants où la vanne sera installée.
Utilisez les directives qui sont sur la vanne pour
déterminer la distance après laquelle le mur fini doit être
installée.
Important: Tenez compte de l’épaisseur des matériaux
du mur fini (p. ex., les carreaux) lors du calcul des
mesures.
Adjustable Wrench
Llave ajustable
Clé ajustable
Plumbers Tape
Cinta de Fontanería
Ruban de Plomberie
Thread Sealant
Sellador de Roscas
Produit d’étanchéité
pour joints filetés
Phillips Screwdriver
Destornillador Phillips
Tournevis cruciforme
Small Bucket
Cubo pequeño
Petit seau
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
VALVE INSTALLATION
INSTALACIÓN DE LA VÁLVULA
INSTALLATION DE LA VANNE
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430

31.855.715.1800
2. Secure the valve to the prepared wood blocking
using the provided hardware. Ensure that the “cold”
inlet is pointing to the right, and the “hot” inlet is
pointing to the left. Use a level to ensure that the valve
is straight and level.
Tip: Leave the protective sleeves on the valve stems

to install the trim pieces.
2. Fije la válvula al bloque de madera preparado utilizando
los accesorios provistos. Asegúrese de que la salida de
agua fría apunte a la derecha y la de agua caliente, a la
izquierda. Use un nivel para asegurarse de que la válvula
esté recta y nivelada.
Sugerencia: Deje las fundas protectoras en los vástagos
de las válvulas hasta que su pared terminada esté
completa y usted esté listo para instalar las piezas de
acabado.
2. Installez la vanne sur les cales en bois prévues à cet
effet à l’aide du matériel mis à votre disposition.
Assurez-vous que l'entrée d’eau «froide» est orientée
vers la droite et que celle de l’eau «chaude» est orientée
vers la gauche. Utilisez un niveau pour vérifier si la vanne
est droite et à l’équerre.
NB: Laissez les manchons de protection sur la tige de
manœuvre jusqu’à ce que le mur fini soit achevé et que
vous soyez prêt à installer les éléments de garniture.

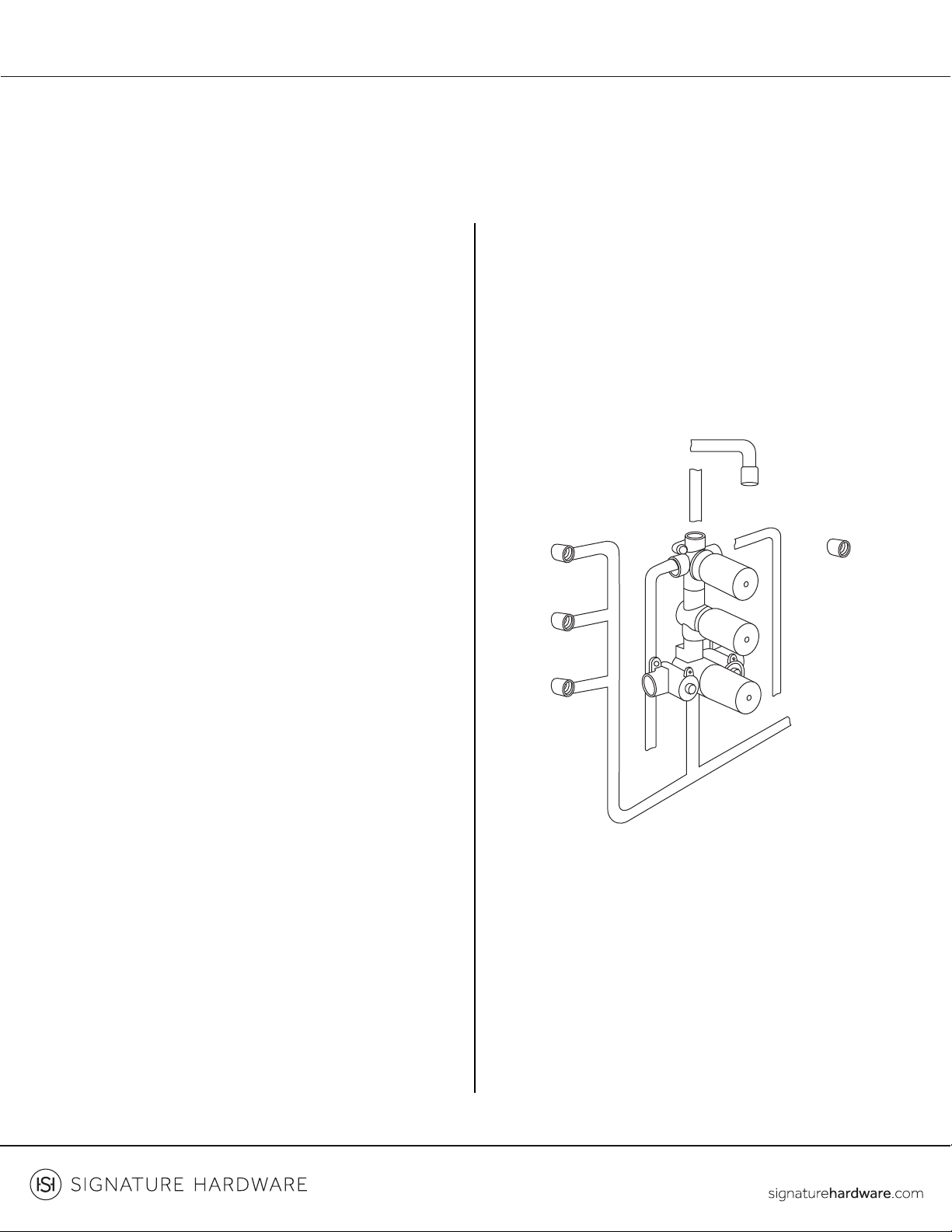

3. Route, assemble, and connect all in-wall piping as
desired to and from the shower valve. Make all
connections appropriately depending upon the type of
pipe that is being used. For copper pipe, soldering will
be required and should be completed by a licensed
plumber. Apply plumber’s tape to any threaded
connection if applicable. Install any wood blocking that
is necessary to support the piping and valve.
Important Notes:
A) The 3-way diverter is located at the top of the valve.
You will use this handle to switch between the
overhead shower, handheld shower, and body sprays.
B) Thermostatic temperature control is located at the
bottom of the valve.
The middle control will serve as volume control.
C) The shower functions will not be able to be used
simultaneously. Only one function can be used at a
time.
D) Three ½” NPT pipe nipple will need to be placed
where the supply elbow for the hand shower will be
installed.

the overhead shower arm and handshower elbow will
be installed.
3. Dirija, monte y conecte todas las tuberías en la pared
hacia y desde la válvula de la ducha. Haga todas las
conexiones apropiadas según el tipo de tubo que se
utilice. En el caso de los tubos de cobre, será necesario
soldarlos y deberá hacerlo un fontanero autorizado.
Coloque cinta de teflón en cualquier conexión
encastrada, si corresponde. Instale cualquier bloque de
madera que sea necesario para dar soporte a la tubería y
a la válvula.
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430
HOT
COLD
OUT
OUT
OUT

41.855.715.1800
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430
Notas importantes:
A) El desviador de ducha de tres vías está en la parte de
arriba de la válvula. Utilizará esta manija para cambiar de
la ducha por encima de la cabeza a la ducha de agarre
manual y a los rociadores para el cuerpo.
B) El control de la temperatura del termostato está en la
parte de abajo de la válvula. El control del medio sirve
como regulador de volumen.
C) Las funciones de la ducha no se pueden utilizar
simultáneamente. Se puede usar una función a la vez.
D) Deberá colocar tres niples NPT de 1/2” donde está el
codo del suministro para instalar la ducha de mano.
E) Deberá colocar cuplas IPS de 1/2” donde está el brazo
de la ducha por encima de la cabeza e instalar el codo de
la ducha de mano.
3. Acheminez, assemblez et raccordez tous les tuyaux
encastrés dans le mur vers et partant du robinet de
douche. Effectuez les raccords de manière appropriée en
fonction du type de tuyau utilisé. Quant aux tuyaux en
cuivre, une soudure sera nécessaire et devra être
effectuée par un plombier certifié. Dans le cas échéant,
appliquez la pâte d’étanchéité sur tous les raccords
filetés. Si nécessaire, installez des cales en bois pour
soutenir la tuyauterie et la vanne.
A votre attention:
A) L'inverseur à 3 voies est situé en haut de la vanne.
Vous utiliserez cette poignée pour alterner entre le
pommeau de douche, la douchette et les jets de couche
corporelle.
B) Le contrôle thermostatique de température est située
en bas de la vanne. Le contrôle médian servira de
contrôle du volume.
C) Les fonctionnalités de la douche ne pourront pas être
utilisées simultanément. Une seule fonctionnalité pourra
être utilisée à la fois.
D) Trois mamelons du tube NPT de ½” devront être
placés à l'endroit où le coude d'alimentation de la
douchette sera installé.
E) Des raccords femelles IPS de 1/2" doivent être placés
là où le bras du pommeau de douche et le coude de la
douchette seront installés.

51.855.715.1800
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430
4. Once all piping is routed and connections have been
made, use a ½” test plug to perform a water pressure
test. Turn on the main water supply to the home and
water test the installed plumbing. Ensure that there

plug.
Note: Water pressure testing should be performed by
a licensed plumber if you are not familiar with this
procedure.
4. Cuando todas las tuberías estén colocadas y se hayan
hecho las conexiones, utilice un tapón de prueba de 1/2”
para hacer una prueba de presión de agua. Abra el
suministro principal de agua de su casa y pruebe la
tubería instalada. Asegúrese de que no haya fugas y
cierre el grifo. Quite el tapón de prueba.
Nota: Un fontanero autorizado debe hacer la prueba de
presión de agua si usted no está familiarizado con este
procedimiento.
4. Une fois toute la tuyauterie acheminée et les
raccordements effectués, utilisez une prise d’essai de ½”
pour effectuer une épreuve à pression d'eau. Ouvrez
l’alimentation principale en eau de votre maison et testez
la plomberie installée. Vérifiez l’absence de fuite, puis
fermez l’alimentation en eau.
Retirez la prise d’essai.
À votre attention: L’épreuve à pression d'eau doit être
effectuée par un plombier certifié au cas où vous ne
connaissez pas bien cette procédure.
IMPORTANT: COMPLETE THE CONSTRUCTION OF
YOUR WALL, INCLUDING ANY FINISHED WALL
MATERIALS SUCH AS TILE, BEFORE PROCEEDING
WITH THE REMAINDER OF THE INSTALLATION.
IMPORTANTE: COMPLETE LA CONSTRUCCIÓN DE
SU PARED, INCLUYENDO CUALQUIER MATERIAL DE
LA PARED TERMINADA, COMO AZULEJOS, ANTES
DE CONTINUAR CON EL RESTO DE LA
INSTALACIÓN.
IMPORTANT: ACHEVEZ LA CONSTRUCTION DU
MUR, Y COMPRIS DES MATÉRIAUX DE
CONSTRUCTION DU MUR FINI TELS QUE LES
CARREAUX, AVANT DE CONTINUER LE RESTE DE
L’INSTALLATION.
STOP

61.855.715.1800
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430
TRIM INSTALLATION
INSTALACIÓN DEL ACABADO
INSTALLATION DE GARNITURE

protective sleeves from the valve stems.
1. Cuando la pared terminada esté completa, quite las
fundas protectoras de los vástagos de las válvulas.
1. Une fois le mur fini achevé, retirez les manchons de
protection du robinet des tiges de manœuvre.
2. Slide the decorative back plate onto the valve.
2. Deslice la placa trasera decorativa sobre la válvula.
2. Faites glisser la contre-plaque décorative sur la vanne.

71.855.715.1800
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430
3. Attach the 3-way diverter knob to the top stem by
sliding it onto the spindle and tightening the set screw

these steps to install the center volume control knob.
3. Conecte la perilla del desviador de ducha de tres vías al
vástago de arriba deslizándola sobre el eje y ajustando el
tornillo de fijación por abajo, use la llave allen provista.
Repita estos pasos para instalar la perilla de control
central de volumen.
3. Fixez le bouton de déviation à 3 voies sur la tige
supérieure en le faisant glisser sur la broche et en serrant
la vis de réglage située en dessous, à l'aide de la clé
hexagonale prévue à cet effet. Répétez ces étapes de
l’installation du bouton de réglage du volume central.
4. Attach the temperature control knob to the bottom
stem by sliding it onto the spindle and tightening the


of the knob.
4. Conecte la perilla de control de la temperatura al
vástago de abajo deslizándola sobre el eje y ajustando el
tornillo de fijación por abajo, use la llave allen provista.
Asegúrese de que el botón de encendido/apagado
quede en la parte superior de la perilla.
4. Fixez le bouton de réglage de la température à la tige
inférieure en le faisant glisser sur la broche et en serrant la
vis de réglage située en dessous, à l'aide de la clé
hexagonale prévue à cet effet. Assurez-vous que le
bouton de démarrage/d’arrêt est positionné sur le
dessus du bouton de contrôle.

81.855.715.1800
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430
5. To install the hand shower’s water supply elbow,

sealant or plumber’s tape to the threads before
tightening.
5. Para instalar el codo de suministro de agua de la ducha
de mano, encástrelo en su cupla preparada. Aplique
sellador de roscas o cinta de teflón a las roscas antes de
ajustar.
5. Installez la douchette du coude d’alimentation en eau
en l’enfilant dans le raccord femelle prévu à cet effet.
Appliquez la pâte d'étanchéité pour raccords filetés ou le
ruban téflon sur les filetages avant de les serrer.
6. Attach the hand shower to the supply elbow using
the hand shower hose. Apply thread sealant or
plumber’s tape to the threads before tightening. Hand

6. Conecte la ducha de mano al codo de suministro
utilizando la manguera de la ducha de mano. Aplique
sellador de roscas o cinta de teflón a las roscas antes de
ajustar. Ajuste las conexiones firmemente con la mano.
6. Fixez l’installation de la douchette sur le coude
d’alimentation en utilisant le boyau de douche à main.
Appliquez la pâte d'étanchéité pour raccords filetés ou le
ruban téflon sur les filetages avant de les serrer.
Serrez fermement les raccords à la main.

91.855.715.1800
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430

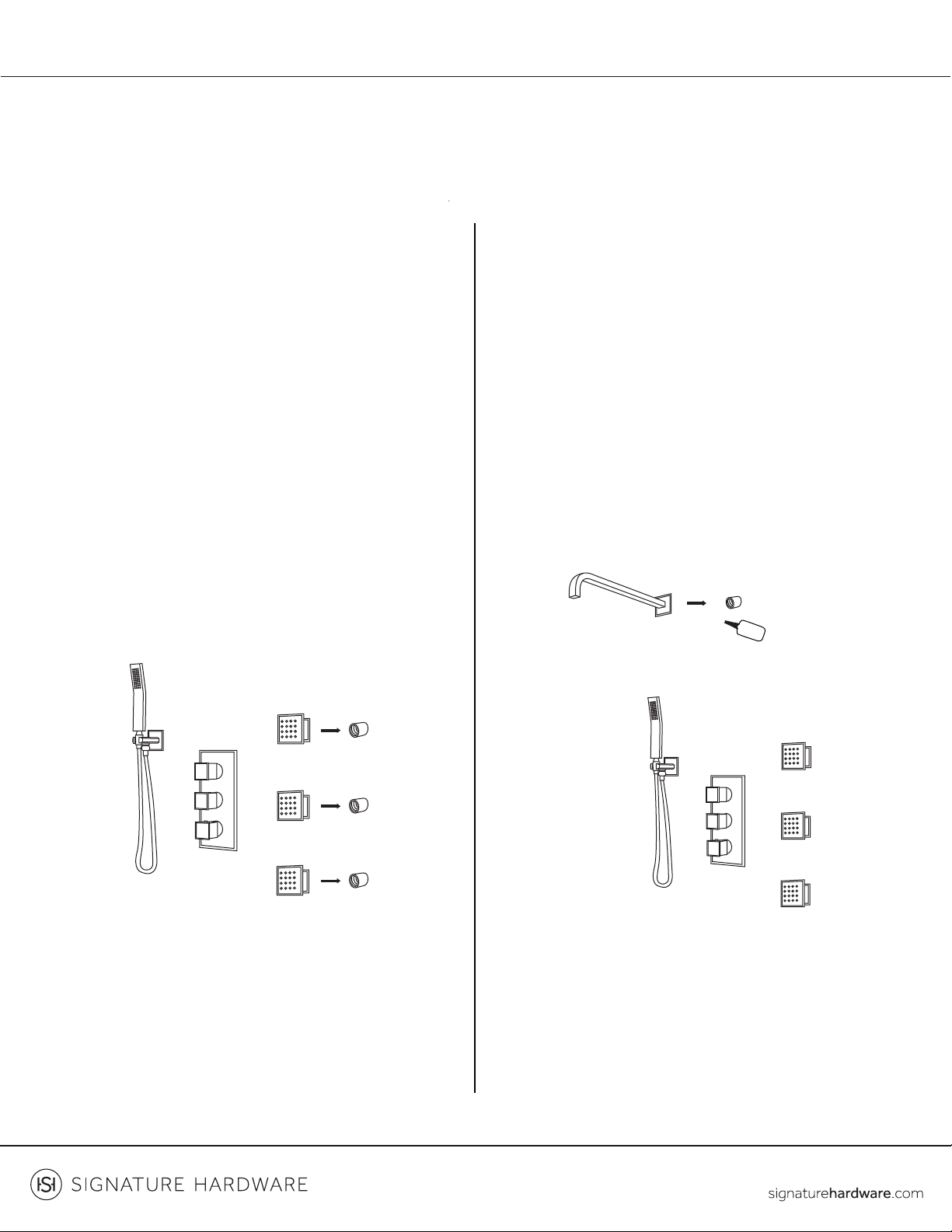

7. Install each of the body jets by threading them into

decorative escutcheons to conceal the rough-ins.
Apply thread sealant or plumber’s tape to the threads
before tightening.
7. Instale cada uno de los rociadores para el cuerpo
encastrándolos en las cuplas preparadas. Asegúrese de
usar escudetes decorativos para ocultar la instalación.
Aplique sellador de roscas o cinta de teflón a las roscas
antes de ajustar.
7. Installez chacun des jets de douche corporel en les
enfilant dans les raccords femelles prévus. Veuillez utiliser
les écuissons décoratifs pour la dissimulation des
raccords. Appliquez la pâte d'étanchéité pour raccords
filetés ou le ruban téflon sur les filetages avant de les
serrer.
8. Attach the shower arm by threading it into its

plumber’s tape to the threads before tightening.
8. Conecte el brazo de la ducha encastrándolo en su
cupla preparada. Aplique sellador de roscas o cinta de
teflón a las roscas antes de ajustar.
8. Fixez le bras de douche en l'enfilant dans le raccord
femelle prévu à cet effet. Appliquez la pâte d'étanchéité
pour raccords filetés ou le ruban téflon sur les filetages
avant de les serrer.

10 1.855.715.1800
RYLE
THERMOSTATIC SHOWER SET
CONJUNTO DE DUCHA CON TERMOSTATO
ENSMBLE DE DOUCHE THERMOSTATIQUE
SKU: 934430
9. Complete the installation by attaching the shower
head to the installed shower arm. Apply thread sealant
or plumber’s tape to the threads before tightening.
9. Complete la instalación conectando el cabezal de la
ducha al brazo de la ducha instalado. Aplique sellador de
roscas o cinta de teflón a las roscas antes de ajustar.
9. Achevez l'installation en fixant la pomme de douche au
bras de douche installé. Appliquez la pâte d'étanchéité
pour raccords filetés ou le ruban téflon sur les filetages
avant de les serrer.
10. Turn the main water supply back on, and test the
completed shower system. Ensure that there are no
leaks and that all functions are working properly.
10. Abra de nuevo el suministro de agua y pruebe el
sistema de ducha terminado. Asegúrese de que no haya
fugas y de que todas las funciones funcionen
correctamente.
10. Rouvrez l'alimentation en eau principale en marche et
testez le système de douche parachevé. Vérifiez
l’absence de fuites et le bon fonctionnement de
l’appareil.
