Signature Hardware HIBISCUS 949740 User manual

11.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740
REVISED 02/03/2021
CODES: SHHB8040, SHRSC40S
SHRS1025S, SH5001SS
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
plumbing, or for personal injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product before shipping
damaged product. If any damage is found, contact
our Customer Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.

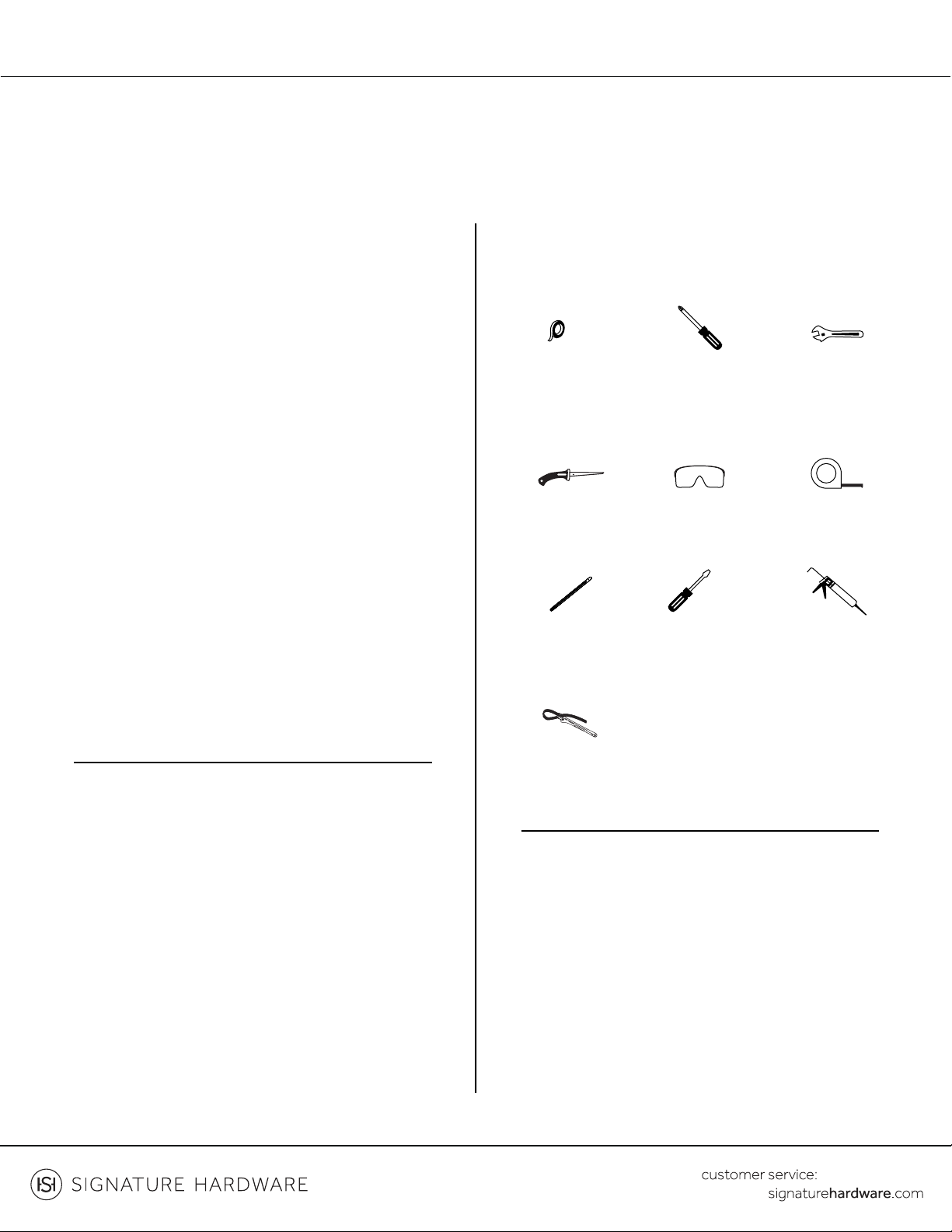

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
Adjustable
Wrench
Llave
ajustable
Plumbers
Tape
Cinta de
fontanería
Phillips
Screwdriver
Destornillador
Phillips
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el inodoro del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
For Warranty information, please visit: signaturehardware.com/services/warranty
Para obtener información sobre la garantía, visite: signaturehardware.com/services/warranty
Thermometer
Termómetro
Safety Glasses
Gafas de seguridad Tape Measure
Cinta métrica
Keyhole Saw
Sierra de punta
Flathead
Screwdriver
Destornillador de
cabeza plana
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Strap
Wrench
Llave de
cincha
NOTE:

install this valve and the plumbing.
NOTA:
Usted puede necesitar herramientas diferentes y más
especializadas para instalar esta válvula y el sistema
de plomería.

21.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740

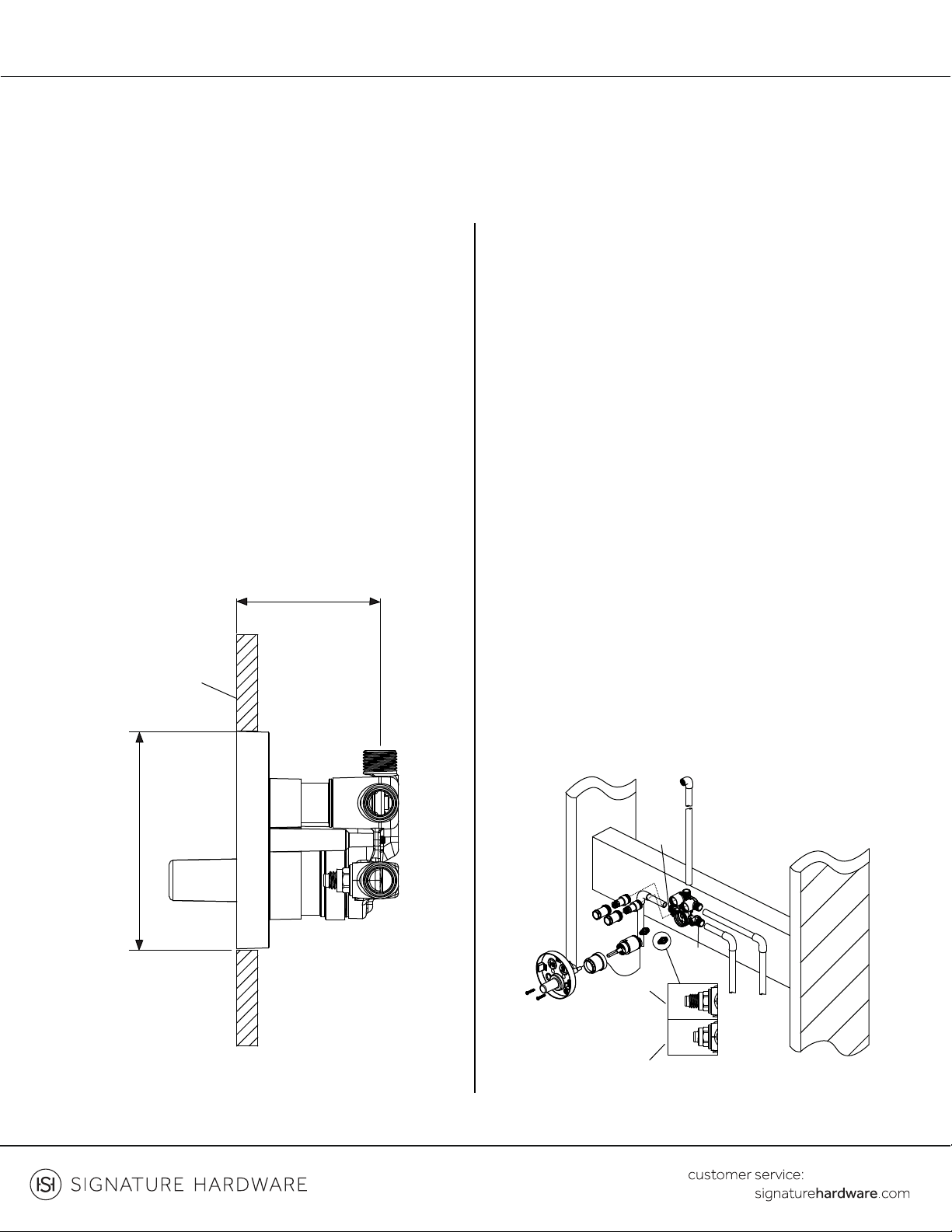

VALVE INSTALLATION
INSTALACIÓN DE VÁLVULA
2. Unscrew the screws, and remove the plaster guard.
Then remove the diverter bonnet nuts and diverter
cartridges, valve bonnet nut, cartridge and stop valves
from valve body before soldering. Connect the hot and
cold water supply lines into the valve body. Solder
tubes into the valve body to the desired height. Make
sure to position the body correctly in the wall, with the
side marked "UP" facing upward. After soldering
reinstall all parts in reverse order. Hand tighten bonnet
nut and tighening by 1/4 turn using wrench. Make sure
the stop valve is open. If stop valve is closed adjust

screwdriver.
2. Desatornille los tornillos y saque la protección de yeso.
Luego quite las tuercas de bonete de la válvula
desviadora y los cartuchos de la válvula desviadora, la
turca de bonete de la válvula, las válvulas de cartucho y de
detención del cuerpo de la válvula antes de soldar.
Conecte las líneas de suministro de agua fríay caliente en
el cuerpo de la válvula. Suelde los tubos en el cuerpo de la
válvula a la altura deseada. Asegúrese de colocarel
cuerpo correctamente en la pared, con el lado marcado
"UP" mirando hacia la parte superior. Después de soldar,
reinstale todas las partes en orden inverso. Apriete a
mano la tuerca de bonete yluego apriétela 1/4 de giro
usando una llave. Asegúrese de que la válvula de
detención este abierta. Si la válvula de detención está
cerrada, ajuste el vástago hacia la izquierda para abrirla
con un destornillador plano.


be at the correct position to accept the trim. The
depth for the valve body in wall is measured from the

surface. The accepted depth distance is 2-7/8" to
3-1/2".
1. El protector deyeso se coloca de forma tal que esté al
ras con la pared acabada. Esto garantiza que la válvula
estará en l a posición correcta para aceptarel regulador.
La profundidad del cuerpo de la válvula en la pared se
mide desde el centro de la salida de la ducha hasta la
super cie con acabado de la pared. La profundidad
aceptada es de 6.98 cm a 8.89 cm.

pared acabada
d
i
a
m
e
tro
de
1
3.
5
cm
5
-1
/
3
”
dia
.
2-7/8” to 3-1/2”
Cold
Fría
Hot
Caliente
Open
Closed
Abrir
Cerrar

31.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740

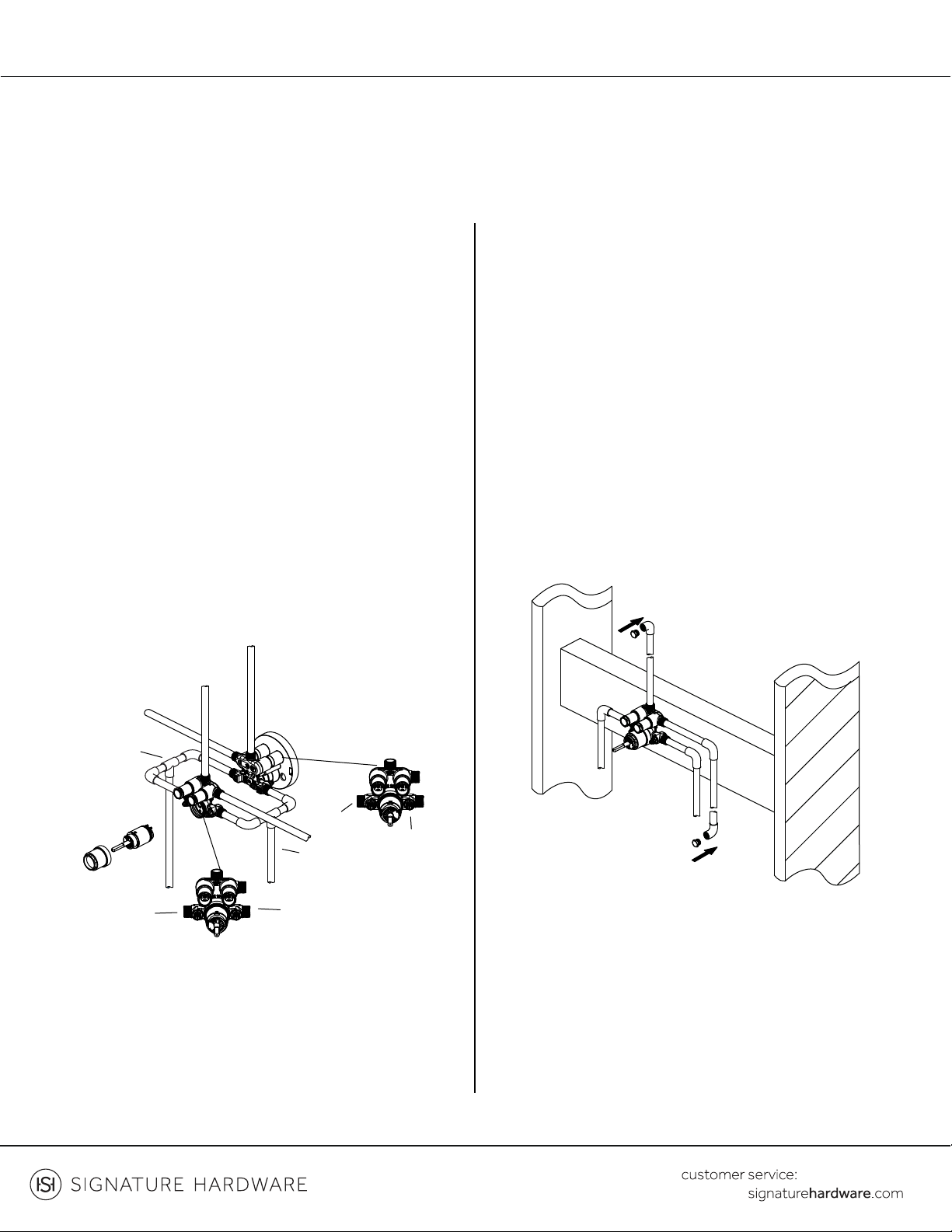

4. Use two 1/2” iron pipe plugs in shower outlet and
tub spout outlet. Turn cartridge stem counter

cold water lines to full open position for one minute

remove pipe plugs from tub and shower outlets to
relieve pressure.
4. Cómo probar la presión de las válvulas
Usa dos tapones para tubería de hierro de 1/2 plg tanto
en la salida de la ducha como en el caño de salida de la
bañera. Gira porcompleto el vástago del cartucho hacia
la izquierda en la posición de mezclado. Abre
ompletamente las líneas de suministro de agua caliente y
fría durante un minuto. Verificar que no haya filtraciones
Cierra la llave del agua en el grifo. Quita lentamente los
tapones de la tubería de salida de la bañera y la ducha
para aliviar la presión.
3. If the hot and cold inlets are reversed (hot on right
and cold on left), remove bonnet nut from the valve
body with reversed supply connections. Rotate the
cartridge 180°, so hot appears on the right. Install the
cartridge making sure that the key is fully engaged
with the slot in the valve body. Slide the bonnet nut
over the cartridge and thread them onto the valve
body. Hand tighten securely. If you are not making a
reverse or back to back installation, skip this step.
Note: Don’t install the valve body upside down!
3. Si las entradas fría ycaliente están invertidas (caliente
en la derecha y fría en la izquierda), quite la tuerca de
bonete del cuerpo de la válvula con las conexiones de
suministro invertidas. Gire el cartucho 180°, para que
caliente aparezca en la derecha. Instale el cartucho,
asegurándose de que la llave esté completamente
metida en la ranura en el cuerpo de la válvula. Deslice la
tuerca de bonete sobre el cartucho y ensártelos en el
cuerpo de la válvula. Apriete a mano firmemente. Si no
está haciendo una instalación inversa o consecutiva,
sáltese este paso.
Nota: ¡No instale el cuerpo de la válvula al revés!
Hot
Caliente
Hot
Caliente
Cold
Fría
Cold
Fría
Cold
Fría
Hot
Caliente
Normal Installation
Reverse Installation
Instalación Inversa
Instalación Normal

41.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740

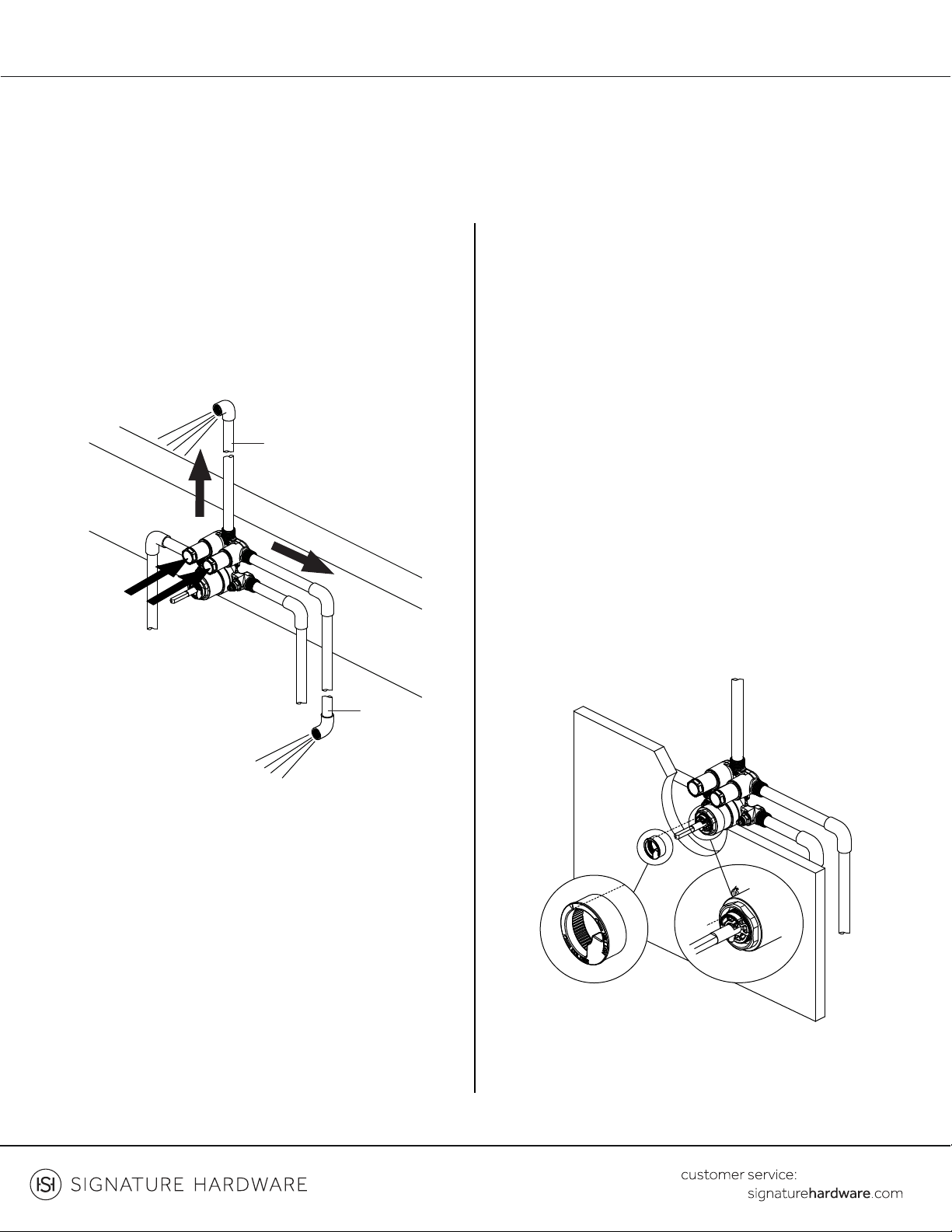

6. 
remove the limit stop ring from the cartridge
assembly. Take note of the position of the limit stop
ring on the cartridge assembly. For colder water, adjust
the limit stop ring in a clockwise direction and reinstall
the limit stop ring onto the cartridge assembly. For
hotter water, adjust the limit stop ring in a
counterclockwise direction and reinstall the limit stop
ring onto the cartridge assembly. A thermometer can
be held in the running water to aid in reaching the
desired water temperature.
6. Ajuste de la temperatura máxima deseada del agua. Al
remover el anillo de tope de límite, recuerde la posición
de éste en el ensamblaje del cartucho. Quite el anillo de
tope de límite del ensamblaje del cartucho. Para agua
más fría, ajuste el anillo del tope de límite hacia la
derecha, reinstálelo en el ensamblaje del cartucho. Para
agua más caliente, ajuste el anillo del tope de límite hacia
la izquierda y luego, reinstálelo en el ensamblaje del
cartucho. Se puede colocar un termómetro en el
agua corriente para ayudar a alcanzarla temperatura
deseada del agua.
5. Turn on water lines. Press buttons allowing water to

the line.
5. Abra las tuberías de agua. Presione los botones para
permitir que el agua fluya desde las salidas hasta que
todas las materias extrañas hayan sido eliminadas de la
tubería.
1
Outlet 1
Salida 1
Outlet 2
Salida 2
2
1
2

51.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740
7. To install the plaster guard, place the guard onto the
valve body and secure with the screws.
7. Para instalar la protección de yeso. Coloque la
protección de yeso sobre el cuerpo de la válvula yfíjela
con tornillos.
For colder water
Para agua más fría
12
For hotter water
Para agua más caliente
12

61.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740
Note: Before soldering, remove the cartridge, stop
valves and diverter cartridges.
Nota: Antes de soldar, retire el cartucho, cierre las
válvulas y los cartuchos del desviador.

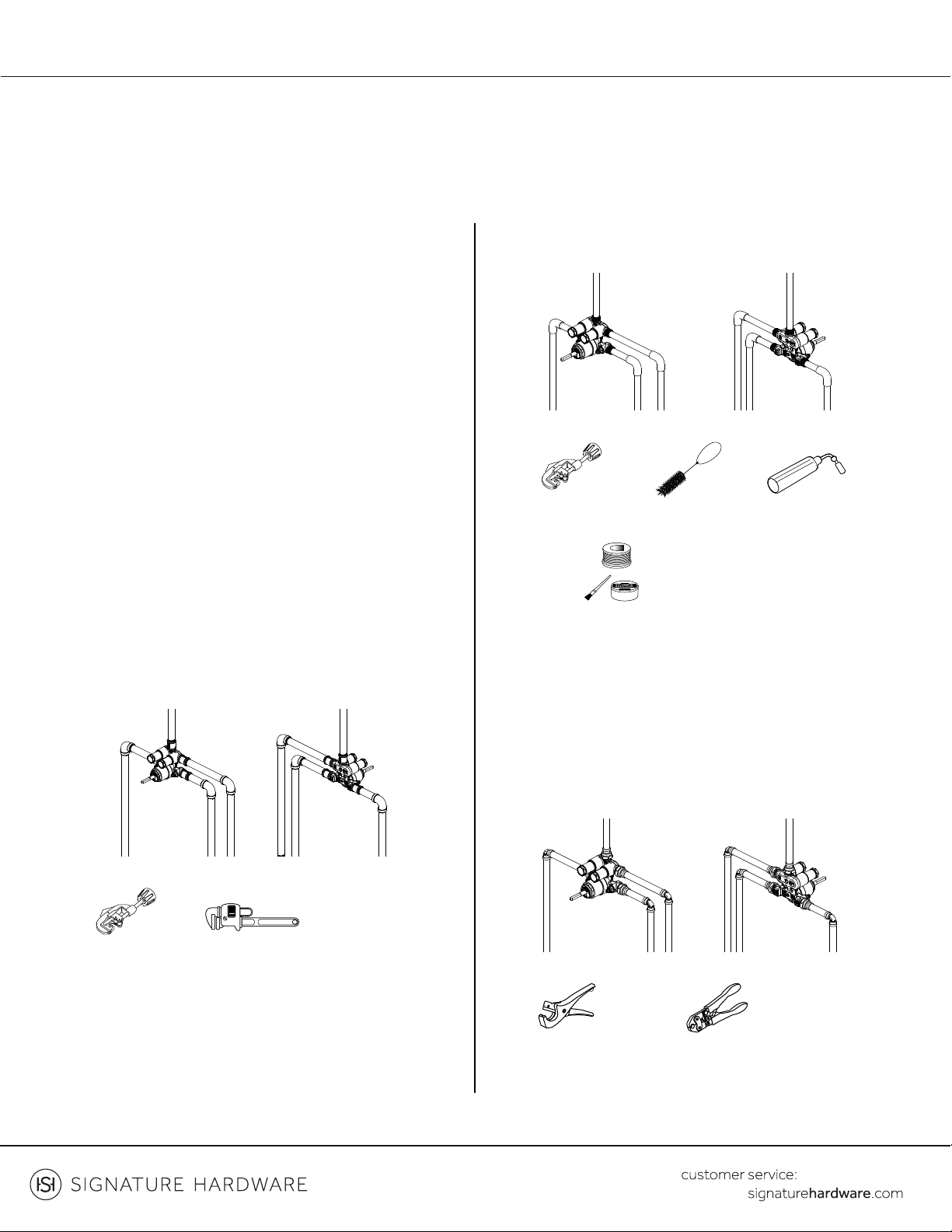

Copper (Soldering)/ Cobre (Soldar)
IPS/ IPS
PEX/ PEX
If you are replacing your plumbing valve, please review
the common plumbing methods illustrated below

and valve trim before replacing your valve. Please
follow all local building and plumbing codes.
Si estás cambiando tu válvula de plomería, consulta los
dos métodos comunes que aparecen más abajo (Cobre,
IPS, y PEX). Quita la manija y el regulador de válvula
preexistentes antes de reemplazar tu válvula. Cumple
con todos los códigos locales de construcción y
plomería.

inlets before soldering copper to the valve. Do not use

for tub spout outlet.
Usar un cepillo de alambre para acoplamientos a fin de
limpiar a fondo las entradas de latón antes de conectar
los tubos de cobre soldados a la válvula. No usar
acoplamientos de encaje a presión para la salida del caño
de la tina. No usar PEX para la salida del caño de la tina.
tube cutter
cortador de tuberías
tube cutter
cortador de tuberías
wire brush
cepillo de alambre
torch
soplete
lead-free solder kit
tit de alambre de soldadura sin plomo
pipe wrench
llave para tubería
plastic tubing cutter
Cortadorde tubería
de plástico
full circle crimping tool
herramienta para engarzar
de círculo completo

71.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740

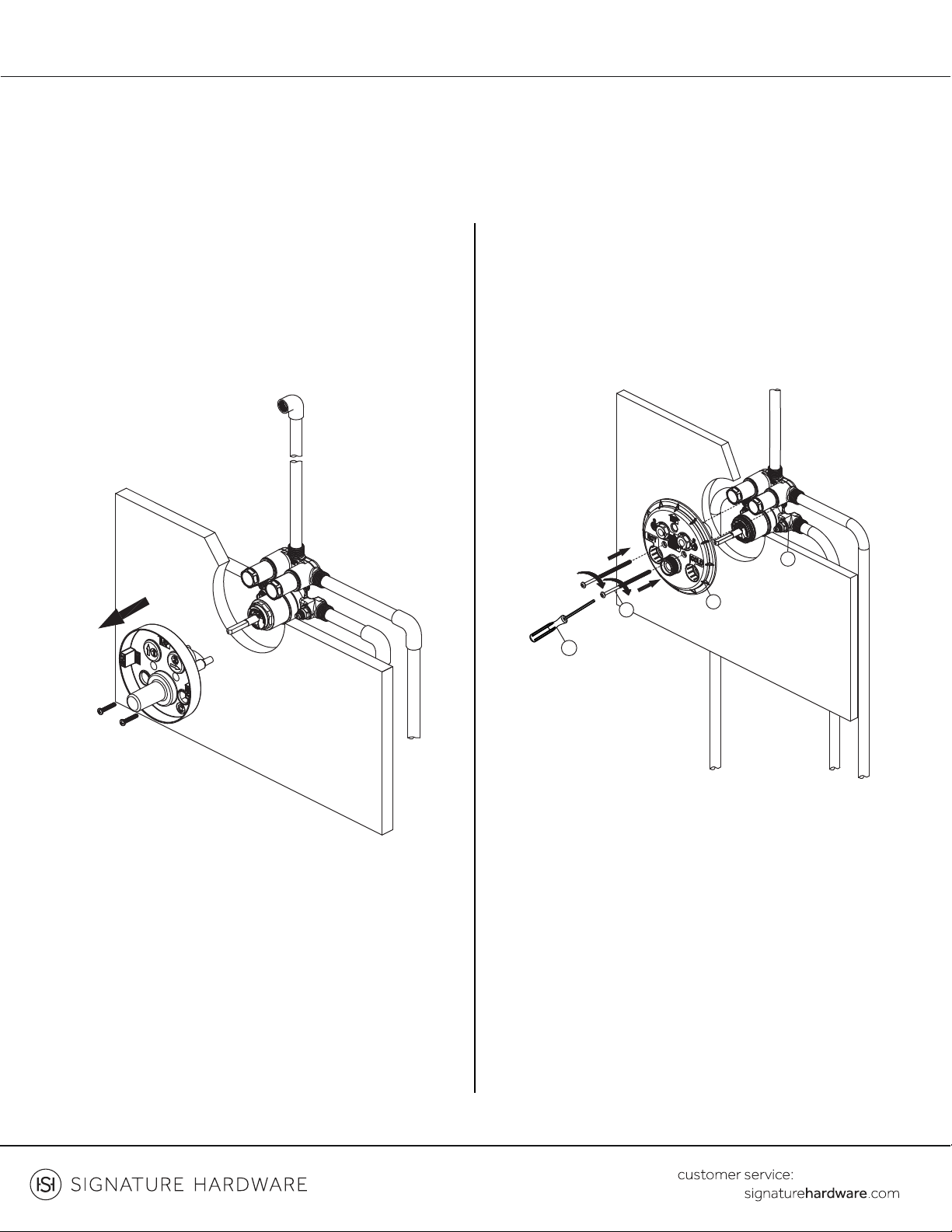

2. Secure backplate (2) to the valve body (3) with the
screws (1) using Allen wrench provided.
2. Asegure la placa de montaje (2) al cuerpo de la válvula
(3) con los tornillos (1) usando la llave allen que viene con
los materiales
TRIM INSTALLATION
INSTALACIÓN DE RECORTE
1. Unscrew the screws and remove the plaster guard.
1. Desatornille los tornillos y saque la protección de yeso.
2
1
3
4

81.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740
4. Loosen the stop plugs (1) with wrench and place
the stop valves (1) onto the holes in the bottom of
the backplate.
4. Suelte los tapones de detención (1) con la llave y
coloque las válvulas de detención (1) en los agujeros en la
base de la placa de montaje.
3. With the Allen wrench (1) provided, turn the
adjusting bolts (2) clockwise until it connects to the
diverter cartridges (3) and compresses to the limit
position. Do not torque too much to prevent any
damage.
Note: Ensure that the adjusting bolts are tightened
correctly to the limit position. Over-tightening may
cause improper function of the diverter after
installation.
3. Con la llave allen (1) que viene con los materiales, gire
los pernos de ajuste (2) hacia la izquierda a la posición
límite de los cartuchos de la válvula desviadora (3). No los
gire demasiado para evitar cualquier daño.
Nota: Asegúrese de que los pernos de ajuste estén
correctamente apretados en la posición límite. Si ajusta
en exceso puede provocar que el desviadorno funcione
correctamente luego de la instalación.
1
1
2
3
1
1
1
2
2

91.800.221.3379
6. Water test:
Turn on water lines. Press button 1 and 2 allowing

back to step 3 and re-install. (Before reinstalling, be
sure to turn the adjusting bolts counterclockwise
to the minimum position and put the stop plugs in
original position.)
Issue a: Button cannot bounce smoothly. (The
adjusting bolts in step 3 cannot rotate to the limit
position.)

cannot be switched. (The adjusting bolts in step 3 is
too tight.)
6. Prueba con agua:
Abra las tuberías de agua. Presione los botones 1 y 2
para permitir que fluya el agua desde las salidas. Si se
produce un problema, regrese al paso 3 y reinstale.
(Antes de reinstalar, asegúrese de girar los pernos de
ajuste hacia la izquierda hacia la posición mínima y
colocar los tapones de detención en la posición
original.)
Problema a: el botón no se devuelve suavemente. (Los
pernos de ajuste, en el paso 3, no pueden rotar a la
posición límite.)
Problema b: No hay flujo desde las salidas o el botón no
se puede cambiar. (Los pernos de ajuste, en el paso 3,
están demasiado apretados.)
5. Holding escutcheon (2) in place, tighten mounting
nut (3) onto the backplate (1).
5. Mantenga la placa (2) en posición y asegure la tuerca
de montaje (3) en la placa (1).
1
2
3
1
outlet 1
salida 1
outlet 2
salida 2
2
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740

10 1.800.221.3379

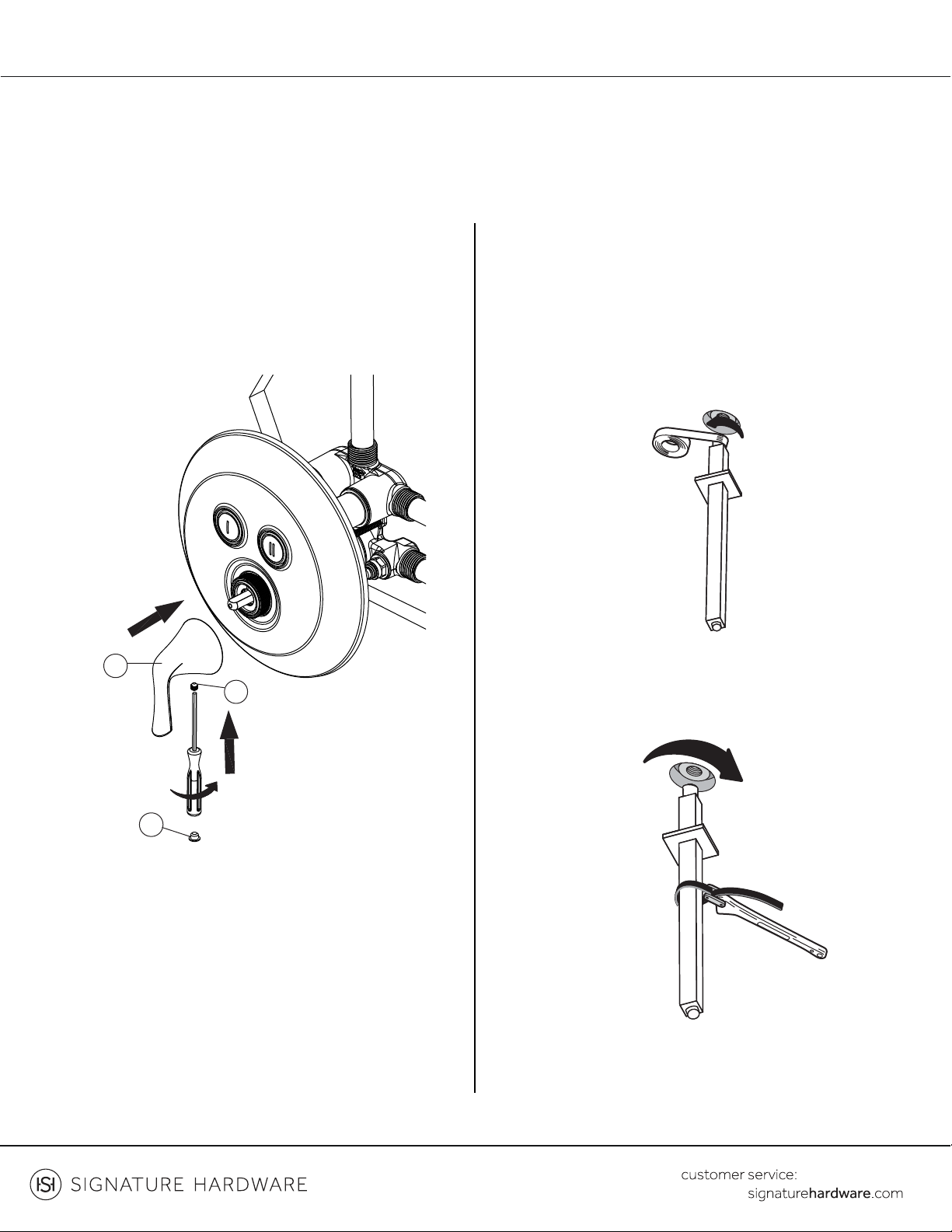

7. Install the handle (1) into backplate and secure with

7. Instale la manija (1) en la placa yasegúrela con el
tornillo de sujeción (2). Cubra con el índice (3).
1
2
3
COMPONENT INSTALLATION
COMPONENTE INSTALACIÓN
1. Apply plumbers tape to the threads of the shower
arm.
1. Aplique cinta para plomero en las roscas del brazo
para ducha.
2. Install the shower arm using a strap wrench.
2. Instale el brazo para ducha usando una llave de cincha.
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740

11 1.800.221.3379
3. Install the escutcheon.
3. Instale el chapetón.

4. Haga correragua para eliminar los residuos.
5. Apply plumber's tape to the threads and then install
the new shower head onto the shower arm clockwise.
5. Aplique cinta de plomería a las roscas y después instale
el nuevo cabezal de ducha en el brazo para ducha
ajustando hacia la derecha.
CLEANING AND MAINTENANCE
LIMPIEZA Y MANTENIMIENTO


immediately. Do not use abrasive cleaners on the
faucet.
Para conservar el acabado de su cabezal de ducha,
aplique cera no abrasiva. Cualquiera sea el tipo de
limpiador que se utilice, se debe enjuagar
inmediatamente. No use limpiadores abrasivos en la llave.
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740

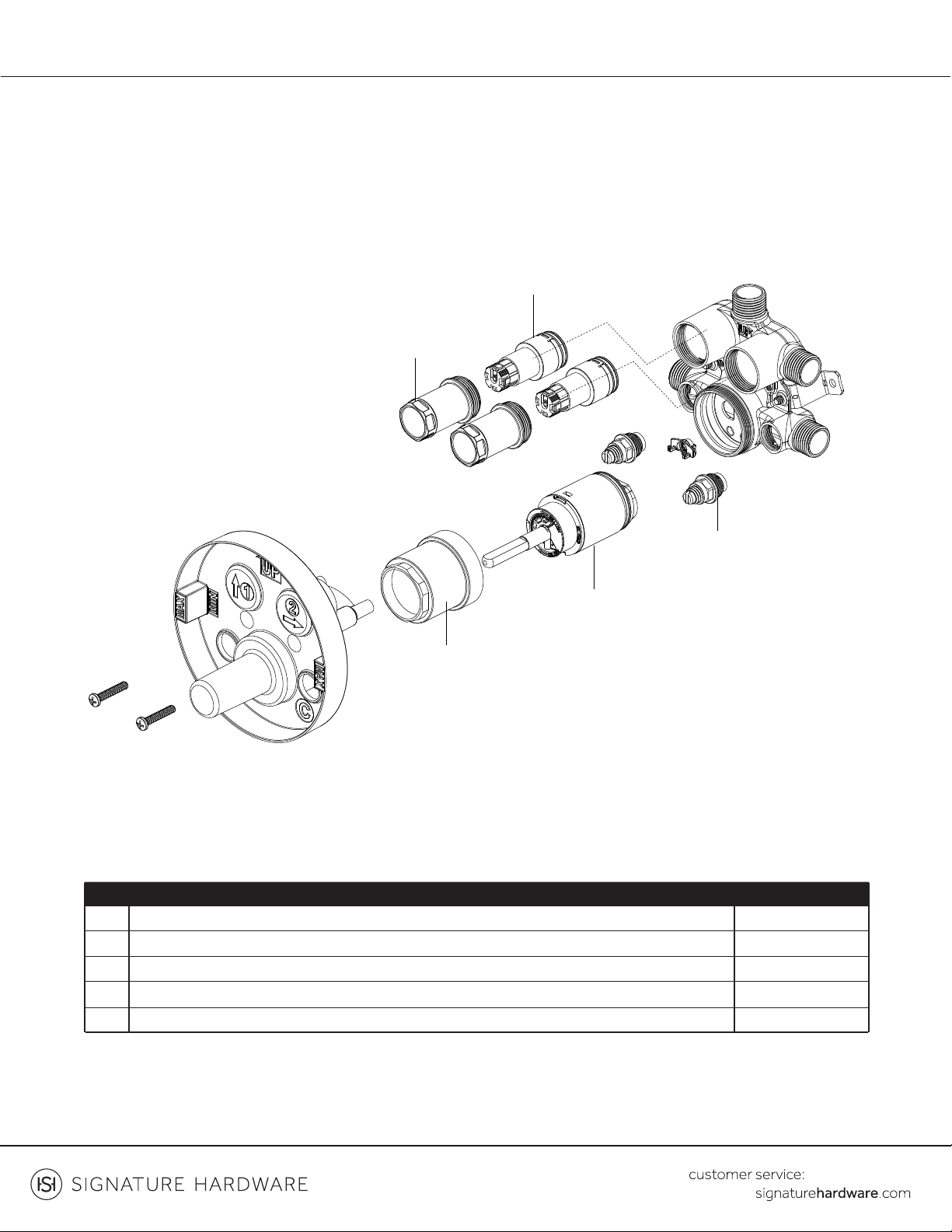

No.  Part No.
Diverter Bonnet Nut / Diverter Bonnet Nut
1
2
3
OBPF3F70014
Bonnet / Capuchón
Diverter Cartridge / Diverter Cartridge OBPF2F20002
OBPF3F70013
4
5
Cartridge / Cartucho OBPF2F20001
Stop Valve / Stop Valve OBPF3KF70012
4
3
2
1
5
12 1.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740

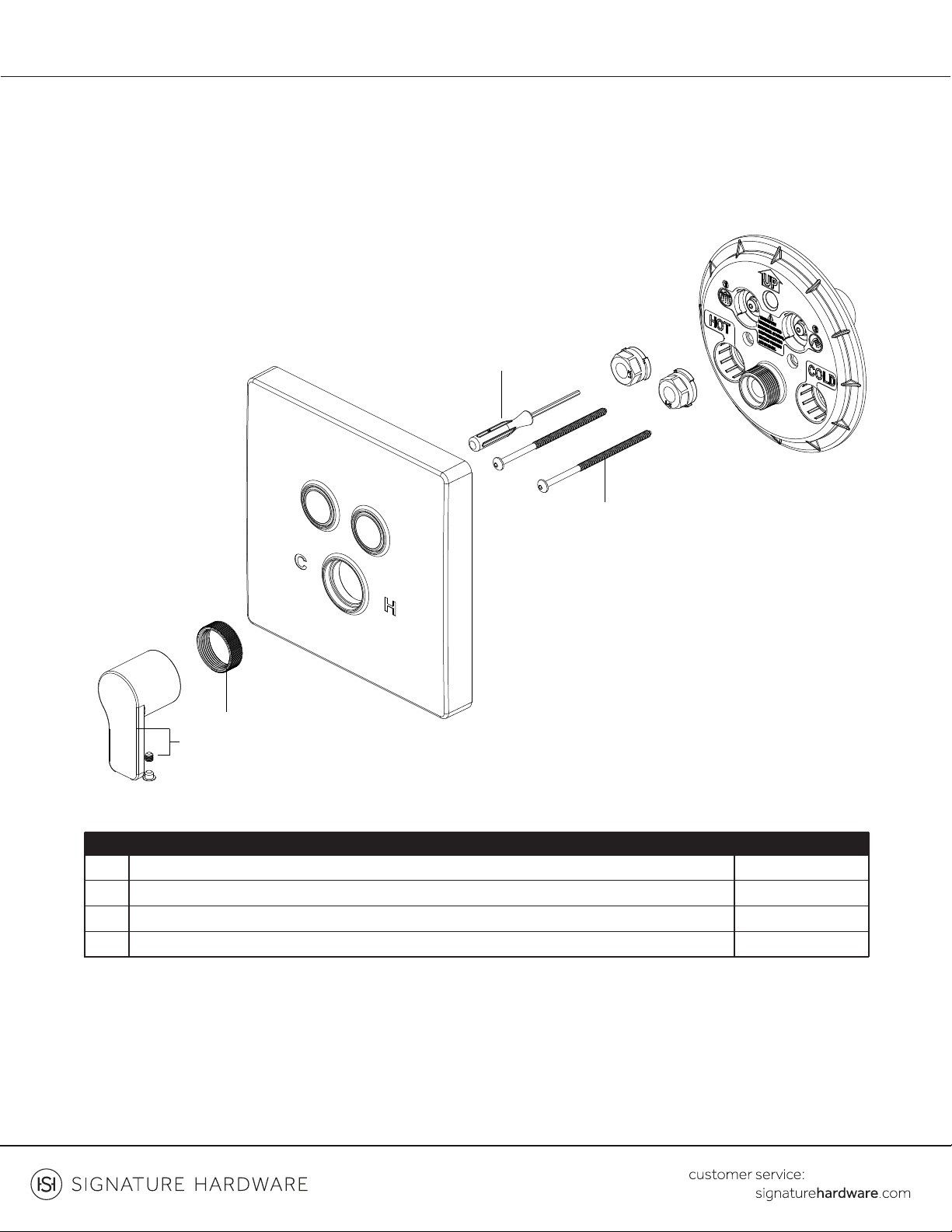

No.  Part No.
Handle Assembly / Ensamblaje de la llave
1
2
3
OBPF7KF13030*
4
Screw / Tornillo
Mounting Nut / Tuerca de montaje OBPF1F70009
OBPF1F50002
3
2
1
4
Allen Wrench / llave allen OBPF1F70017
13 1.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740

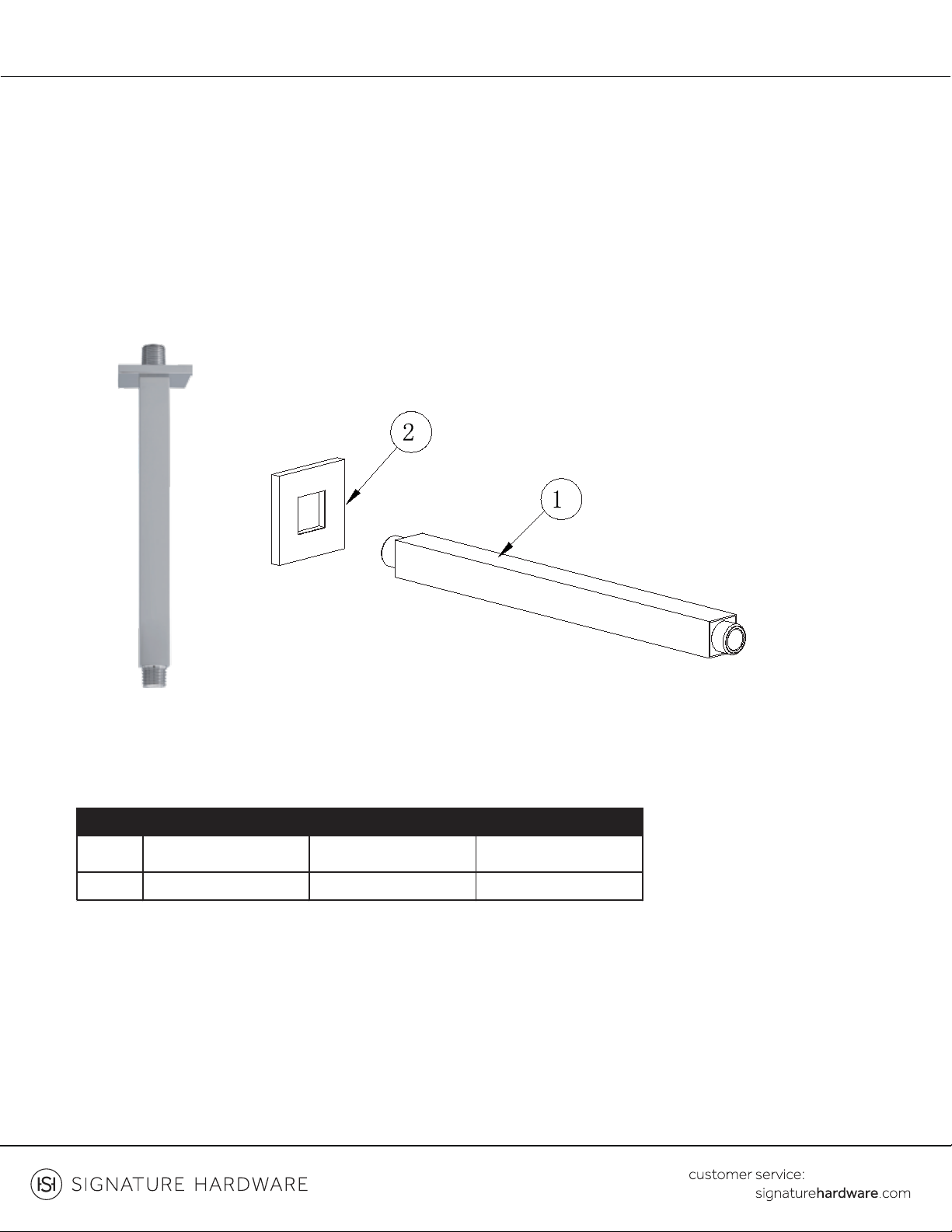

No. Part Name Nombre de piea Nom de la pièce
1 Shower arm
Bras de douche de
plafond
Brao para regadera de
techo
2 Flange Brida Bride
14 1.800.221.3379
HIBISCUS
SIMPLE SELECT DUAL SHOWER HEAD SHOWER SYSTEM
SISTEMA DE DUCHA CLÁSICA DOBLE SIMPLE SELECT
SKU: 949740
