Signature Hardware LEXIA 953770 User manual

11.855.715.1800
REVISED 09/01/2022
CODES: SHLE8010, SHLE8020G, SHLE8030G, SH4001
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@signaturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o por correo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
[e-mail].
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772

21.855.715.1800
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
Adjustable Wrench
Llav Ajustable
Clé ajustable
Flathead Screwdriver
Destornillador de
cabeza plana
Tournevis à tête plate
Phillips Screwdriver
Destornillador Phillips
Tournevis Cruciforme
Safety Glasses
Gafas de seguridad
Lunettes de protection
Tape Measure
Cinta métrica
Ruban à mesurer
Keyhole Saw
Sierra de punta
Scie à guichet
Thermometer
Termómetro
Thermomètre
Strap Wrench
Llave de correa
Clé à courroie
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Produit d’étanchéité à base
de silicone (à polymérisation

Plumbers Tape
Cinta Selladora
Para Rosca
Ruban de plomberie

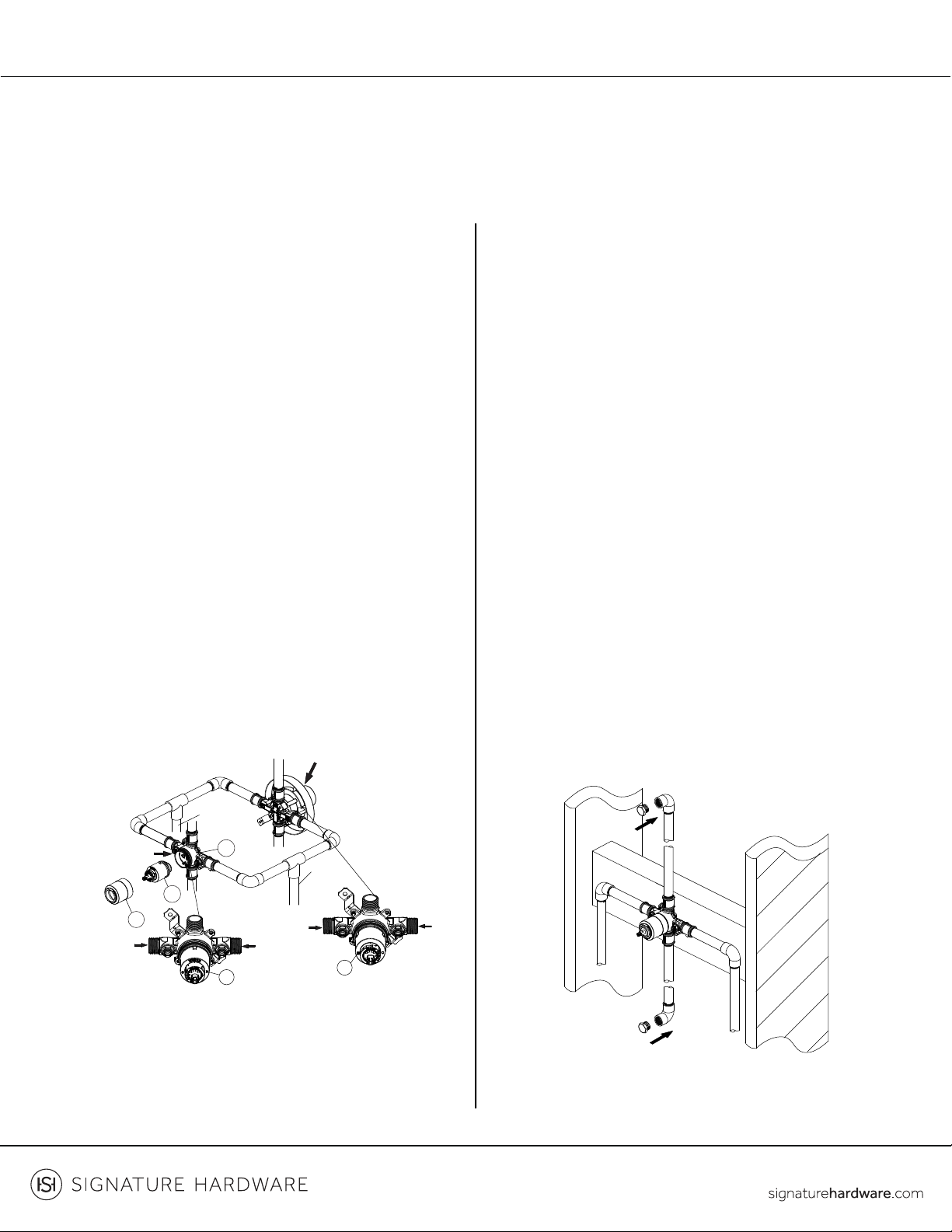

If you are replacing your plumbing valve, please review
the common plumbing methods illustrated below

trim before replacing your valve. Please follow all local
building and plumbing codes.
Si estás cambiando tu válvula de plomería, consulta los
dos métodos comunes que aparecen más abajo (Cobre,
IPS). Quita la manija y el regulador de válvula
preexistentes antes de reemplazar tu válvula. Cumple
con tod os los códigos locales de construcción y
plomería.
En cas de remplacement d’une vanne de plomberie, passer
en revue les méthodes de plomberie courantes illustrées
ci-dessous (Cuivre, IPS). Enlever la poignée et la garniture
de la vanne en place avant de remplacer la vanne. Suivre les
codes de construction et de plomberie locaux.

inlets before soldering copper to the valve. Do not use

tub spout outlet.
Usar un cepillo de alambre para acoplamientos a fin de
limpiar a fondo las entradas de latón antes de conectar
los tubos de cobre soldados a la válvula. No usar
acoplamientos de encaje a presión para la salida del caño
de la tina. No usar PEX para la salida del caño de la tina.
Utiliser une brosse métallique pour nettoyer à fond les
entrées en laiton avant de souder du cuivre sur la vanne.
Ne pas utiliser de raccords à poussoir pour la sortie du bec
de baignoire. Ne pas utiliser du XLPE pour la sortie du bec
de baignoire.
IPS/IPS
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772

31.855.715.1800
Note:Before soldering, remove the cartridge, stop
valves and diverter cartridges.
Nota:Antes de soldar, retire el cartucho, cierre las
válvulas y los cartuchos del desviador.
Remarque: avant de souder, enlever la cartouche,
les robinets d’arrêt et les cartouches de l’inverseur.

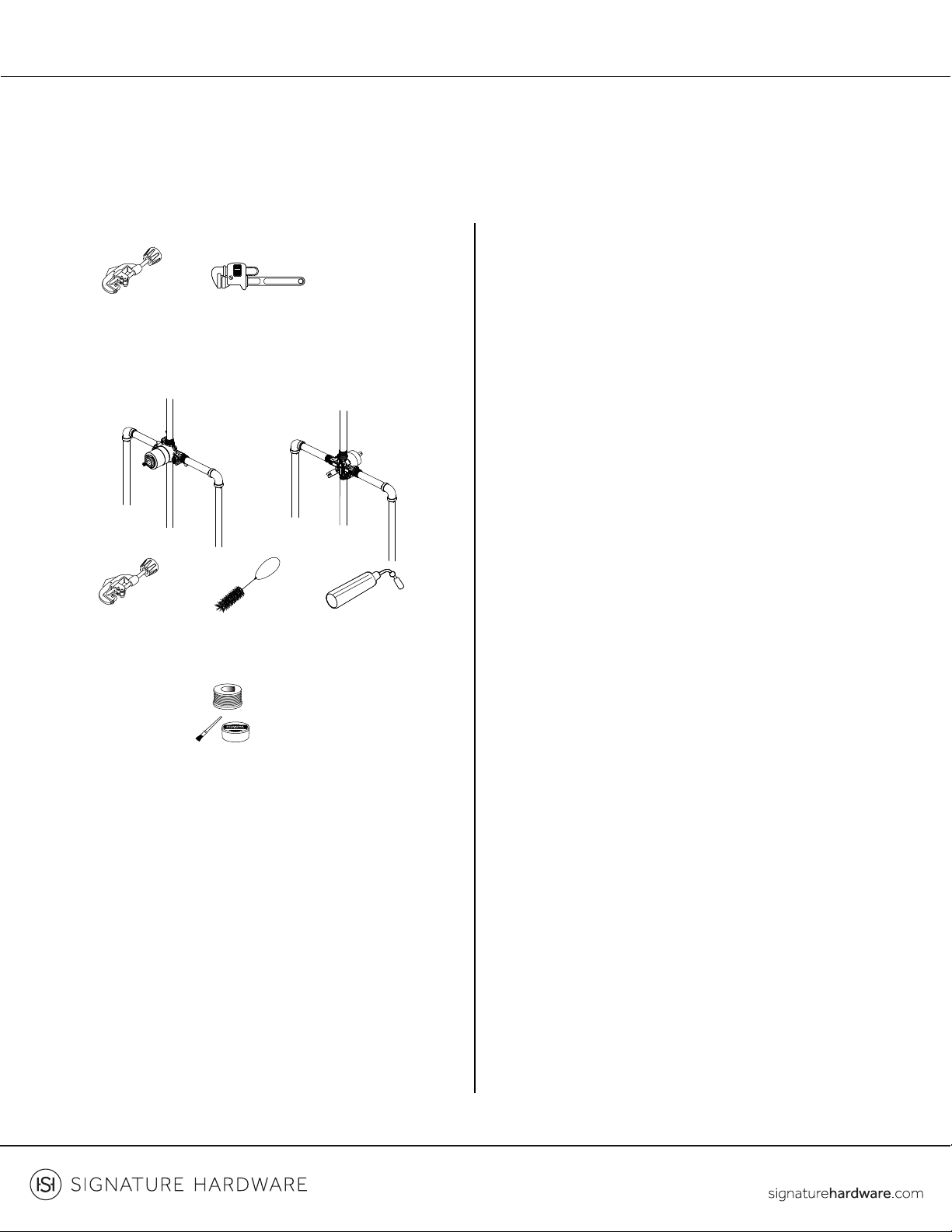

Copper (Soldering)/Cobre (Soldar)/Cuivre (soudure)
tube cutter
cortador de tuberías
coupe-tube
wire brush
cepillo de alambre
brosse métallique
torch
soplete
torche
lead-free solder kit
tit de alambre de soldadura sin plomo
trousse de soudure sans plomb
tube cutter
cortador de tuberías
coupe-tube
pipe wrench
llave para tubería
clé à tube
INSTALLATION
INSTALACIÓN
INSTALLATION
water supply.
1. Cierra el suministro de agua.
1. Couper l’alimentation en eau.
2. Verify that the hole sizes and positions of the holes
in the wall are correct. The shower and tub spout
outlet holes should be 1-1/4” diameter. The



the wall. Position the valve body (1) correctly in the wall
with the side marked "UP" pointing upward.
Note:The distance from the valve to the tub spout
stub out should be between 8” and 18”.
2. Vérifier que la taille et la position des trous sur le mur sont
correctes. Les trous pour la sortie de douche et de bec
de baignoire doivent mesurer 31,75mm (11/4po)
de diamètre. La plage de profondeur recommandée pour
le robinet se situe entre 44,45mm et 60,33mm (13/4po
et 23/8po). Vérifier que le corps de la vanne(1) est au même
niveau que le fini de la surface extérieure du mur. Positionner
le corps de la vanne(1) correctement dans le mur, avec
le côté marqué «UP» dirigé vers le haut.
Remarque: la distance entre la vanne et le bout du bec
de baignoire qui ressort doit être entre 20cm (8po) et
46cm (18po).
2. Verifique que los tamaños y posiciones de los orificios de
la peadr sean os correctos. Los agujeros de salida de la
ducha y de la boquilla de la bañera deben tener 31.75 mm.
La profundidad recomendada para la válvula a la pared
terminada es de 44.5 mm como mínimo a 2.03 mm a 9.44
mm como máximo. Asegúrese de que la cubierta delcuerpo
de la válvula (1) esté al ras de la superficie exterioer rtminada
de la pared. Coloque el cuerpo de la válvula correctamente
en la pared, con el lado marcado "UP" (arriba) hacia arriba.
Nota: La distancia entre la válvula y la boquilla del tubo de
salida debe ser de entre 8" (20 cm) y 18" (45 cm).
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772

41.855.715.1800
3a.Thin Wall Installation: Are usually built up with

the main source of support for the valve. The plaster
guard (1) remains attached to the valve.
3a. Instalación En Muro Delgado: Están generalmente
fabricados con materiales como los bordes de fibra de
vidrio de la bañera y será la fuente principal de soporte
para la válvula. La protección de yeso (1) permanece
adherida a la válvula.
3a. Installation sur paroi fine: généralement construite
avec des matériaux tels que des bords de baignoire en
fibre de verre, et principale source de maintien pour
la vanne. Le protège-plâtre(1) reste attaché à la vanne.
3b.Thick Wall Installation:Are usually built up with
materials such as cement board, drywall, tile, etc. The


correct position to accept the trim. The depth for
the valve body (2) in wall is measured from the center

accepted depth distance is 1-3/4" to 2-3/8".
3b. Instalación En Muro Grueso:Están generalmente
fabricados con materiales como placa de cemento, placa
de yeso, baldosa, etc. La protección de yeso (1) está
colocada de forma tal que queda a nivel con el muro
terminado. Esto garantiza que la válvula estará en la
posición correcta para aceptar la moldura. La
profundidad de la pared para el cuerpo de la válvula (2) se
mide desde el centro de la salida de la ducha hasta la
superficie de la pared terminada. La profundidad debería
ser entre 1-3/4" y 2-3/8".
1 1/4" 3.2 cm
30" shower only
76.2 cm ducha solamente
douche de 76cm (30po) seulement
48" shower only
1.22 cm ducha solamente
douche de 122cm (48po) seulement
48" tub and shower
1.22 cm bañera y ducha
baignoire et douche de 122cm (48po)
1 1/4" 3.2 cm

20.3 cm mín. - 45.7 cm max.
20cm (8po) min. à 46cm (18po) max.
30" tub and shower
76.2 cm bañera y ducha
baignoire et douche de 122cm (30po)
1
1-3/4" to 2-3/8"
4.4 cm a6 cm
wall
pared acabada
mur fini
wall
pared acabada
mur fini
3-3/8”-6”
6” 15.2 cm
8.6 cm-15.2 cm
1
1
2
2
thin wall installation
instalación en muro delgado
installation sur paroi fine
thick wall installation
instalación en muro grueso
installation sur paroi épaisse

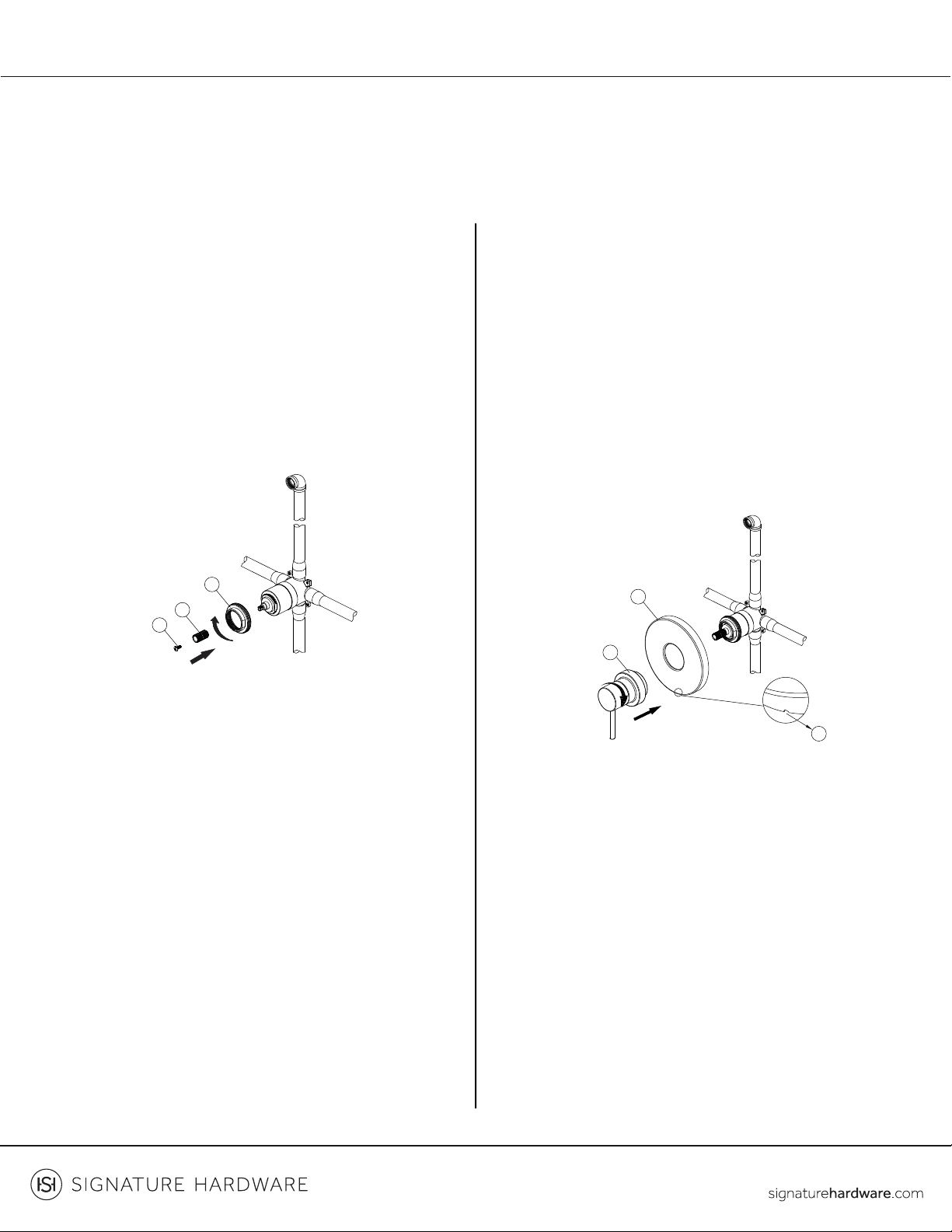

4. Unscrew the screws(1),and remove the plaster guard(2).
4. Desatornille los tornillos(1) y retire el protector de yeso(2).
4. Dévisser les vis (1) et retirer la protection en plâtre (2).
3b. Installation sur paroi épaisse: généralement construite
avec des matériaux tels qu’un panneau de ciment, une
cloison sèche, des carreaux, etc. Le protège-plâtre(1) est
placé pour être au même niveau que le mur fini, afin
de s’assurer que la vanne sera dans la bonne position
pour accepter les pièces internes. La profondeur du corps
de la vanne(2) dans le mur est mesurée depuis le centre
de la sortie de douche jusqu’au fini de la surface du mur.
La distance acceptable se situe entre 44,5mm et
60,3mm (13/4poet 23/8po).
2
1
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772

51.855.715.1800
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772
5. Fasten the body assembly (1) to cross brace with
mounting screws (2).
Note: Be sure to position the body (1) correctly in the
wall, with the side marked "UP" facing upward.
5. Sujeta el ensamblaje del cuerpo (1) al soporte en cruz
con los tornillos de montaje (2).
Nota: Asegura colocar el cuerpo (1) en la posición
correcta en la pared con el lado marcado "UP" hacia
arriba.
5. Fixer l’ensemble du corps(1) en le renforçant avec
des vis de montage(2).
Remarque: veiller à placer le corps(1) correctement
dans le mur, avec le côté marqué «UP» orienté vers le haut.
1
2
6.With Tub Outlet: Wrap plumbers’ tape around the
pipe threads in a clockwise direction. Connect the hot
and cold water supply lines (1), the shower outlet pipe
(2), and tub outlet pipe (3) by threading them onto the
valve body (5) in a clockwise direction. Tighten the
pipes to the valve body (5) with a pipe wrench.
Connect the pipe elbows (4) to the end of the shower
outlet and tub outlet pipes.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
Caution - Pipe elbows (6, not included): Do not use push

6. Con Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Ajuste las
tuberías al cuerpo de la válvula (5) con una llave para tubo.
Conecte los codos de la tubería (4) al extremo de la salida
de la ducha y las tuberías de salida de la bañera.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
Precaución - Codos de tuberías (6, no incluidos):� No usar
acoplamientos de encaje a presión (Figura 1).
6. Avec sortie de baignoire: Envelopper du ruban
de plomberie autour des filets du tuyau dans le sens
horaire. Raccorder les conduites d’alimentation en eau
chaude et en eau froide(1), le tuyau de sortie de douche
(2) et le tuyau de sortie de baignoire(3) en les insérant
dans le corps de la vanne(5) dans le sens horaire. Serrer
les tuyaux sur le corps de la vanne(5) à l’aide d’une clé
à tube. Connecter les tubes coudés(4) à l’extrémité des
tuyaux de sortie de douche et de baignoire.
Remarque: l’arrivée d’eau chaude doit être raccordée sur
le côté «H» du robinet, et l’arrivée d’eau froide sur
le côté «C».
Attention- tuyaux coudés (6, non inclus): ne pas
utiliser de raccords à poussoir (Fig1).

61.855.715.1800
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772
7.With No Tub Outlet:Wrap plumbers’ tape around
the pipe threads in a clockwise direction. Connect the
hot and cold water supply lines (1), the shower outlet
pipe (2) by threading them into the valve body (4) in a
clockwise direction. Then insert the plug (5) into the
bottom of the valve body (4). Tighten the pipes to the
valve body (4) with a pipe wrench. Connect the pipe
elbows (3) to the end of the shower outlet.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
7. Sin Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Después
inserte el tapón (5) en la parte inferior del cuerpo de la
válvula (4). Ajuste las tuberías al cuerpo de la válvula (4)
con una llave para tubo. Conecte los codos de la tubería
(3) al extremo de la salida de la ducha.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
1
5
4
3
2
Fig1
X
8. If the hot and cold inlets are reversed (hot on right
and cold on left), remove bonnet (1) from the valve
body (3) with reversed supply connections. Rotate the
cartridge (2) 180°, so H appears on the right. Install the
cartridge making sure that the key is fully engaged with
the slot in the valve body (3). Slide the bonnet (1) over
the cartridge (2) and thread them onto the valve body
(3). Hand tighten securely.
Note: Do not install the valve body (3) upside down.
1
5
4
3
2
7. Sans sortie de baignoire: Envelopper du ruban
de plomberie autour des filets du tuyau dans le sens
horaire. Raccorder les conduites d’alimentation en eau
chaude et en eau froide(1) et le tuyau de sortie de douche
(2) en les insérant dans le corps de la vanne(4) dans le sens
horaire. Insérer ensuite le bouchon(5) au fond du corps
de la vanne(4). Serrer les tuyaux sur le corps de la vanne
(4) à l’aide d’une clé à tube. Connecter les tubes coudés
(3) à l’extrémité de la sortie de douche.
Remarque: l’arrivée d’eau chaude doit être raccordée sur
le côté «H» du robinet, et l’arrivée d’eau froide sur
le côté «C».

71.855.715.1800
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772
8. Si las entradas fría y caliente están invertidas (caliente
en la derecha y fría en la izquierda), retire el bonete (1) del
cuerpo de la válvula (3) con las conexiones de suministro
invertidas. Gire el cartucho (2) 180°, para que H aparezca
en la derecha. Instale el cartucho, asegurándose de que
la llave esté completamente metida en la ranura en el
cuerpo de la válvula (3). Deslice el bonete (1) sobre el
cartucho (2) y enrósquelos en el cuerpo de la válvula (3).
Apriete a mano firmemente.
Nota: ¡No instale el cuerpo de la válvula (3) al revés!
8. Si les entrées d’eau chaude et froide sont inversées
(chaud à droite et froid à gauche), enlever l’écrou à portée
sphérique(1) du corps de la vanne(3) dont les raccords
d’alimentation sont inversés. Tourner la cartouche(2) sur
180° pour que l’indication H apparaisse sur la droite. Installer
la cartouche en s’assurant que la clé est complètement
engagée dans la fente du corps de la vanne (3). Faire glisser
l’écrou à portée sphérique(1) par-dessus la cartouche(2)
et les insérer dans le corps de la vanne(3). Serrer fermement
à la main.
Remarque: ne pas installer le corps de la vanne(3) à l’envers.
Cold
Fría
Froid
Cold
Fría
Froid
Cold
Fría
Froid
Hot
Caliente
Chaud
Hot
Caliente
Chaud
Hot
Caliente
Chaud
reverse installation
instalación inversa
installation inversée
reverse installation
instalación inversa
installation inversée
normal installation
instalación normal
installation normale
normal installation
instalación normal
installation normale
H
H
1
2
3
9. Use two 1/2" iron pipe plugs to seal both shower
outlet and tub spout outlet. Turn cartridge stem

hot and cold water lines to full open position for one

Slowly remove pipe plugs from tub and shower outlets
to relieve pressure.
9. Use dos tapones de tubería de hierro de 1/2" para
sellar la salida de la ducha y de la boquilla de la bañera.
Gira por completo el vástago del cartucho hacia la
izquierda en la posición de mezclado. Abre
completamente las líneas de suministro de agua caliente
y fría durante un minuto. Verificar que no haya
filtraciones. Cierra la llave del agua en el grifo. Quita
lentamente los tapones de la tubería de salida de la
bañera y la ducha para aliviar la presión.
9. Utiliser des bouchons de tuyaux en fer de 1/2po pour
fermer les sorties de douche et de bec de baignoire.
Tourner la tige de cartouche au maximum dans le sens
antihoraire, jusqu’à la position mélange. Ouvrir
complètement les conduites d’eau chaude et d’eau froide
pendant une minute chacune. Surveiller la présence
de fuites. Couper l’eau au robinet. Enlever lentement les
bouchons de tuyaux des sorties de baignoire et de douche
pour relâcher la pression.

81.855.715.1800
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772
11. Place the plaster guard (2) onto the valve body (3) and
secure with the screws(1)
Note: Be sure to position the plaster guard (2)
correctly onto the valve body (3), with the side marked
"SHOWER" facing upward.
11. Coloca el protector de yeso (2) en el cuerpo de la
válvula (3) y asegúralo con los tornillos(1).
Nota: Asegúrate de colocar el protector de yeso (2)
correctamente sobre el cuerpo de la válvula (3), con el
lado de la marca “SHOWER” (ducha) hacia arriba.
10. Turn on water allowing water tow from tub
outlet or shower outlet without tub spout until all
foreign matter has cleared the line. Block one outlet


10. Abra el agua permitiendo que fluya desde la salida
de la bañera o de la ducha sin la boquilla de la bañera
hasta que todo el material extraño se haya eliminado
de la línea. Bloquee una salida usando el tapón de tubería
de hierro de 1/2" (1) para limpiar los desechos de la otra
salida. Corte el agua en el grifo.
10. Ouvrir l’arrivée d’eau pour permettre à l’eau de couler
des sorties de baignoire ou de douche sans le bec, jusqu’à
ce que tous les corps étrangers soient expulsés de la
conduite.Obstruer une sortie en utilisant un bouchon
de tuyau de 1/2 po(1) pour éliminer les débris de l’autre
sortie. Couper l’eau au robinet
tub and shower combinations
combinaciones de bañera y ducha
combinaisons baignoire et douche
shower only installation
sólo instalación de ducha
installation douche seulement
1
1
Placer le pare-plâtre (2) sur le corps de vanne (3) et

Remarque : veillez à positionner le protège-plâtre (2)
correctement sur le corps de vanne (3), avec le côté marqué
"DOUCHE" vers le haut.
2
1
12. Before adjusting the temperature, remove the
plastic cap (1) from the valve body (2) by twisting the
cap in a clockwise direction.
12. Cómo quitar la tapa de plástico Antes de cómo
ajustar la temperatura, quita la tapa plástica (1) del
cuerpo de la válvula (2) girando la tapa en el sentido de las
manecillas del reloj.
12. Avant d’ajuster la température, retirer le bouchon
en plastique(1) du corps de la vanne(2) en le faisant
tourner dans le sens horaire.
2
1

91.855.715.1800
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772
13. Rotate the lever counterclockwise until the water



may be required due to changes in groundwater
temperature.
Note: 
temperature is set.
13. Haga girar la palanca en dirección contraria a las
agujas del reloj hasta que el agua llegue a la temperatura
máxima deseada, sin exceder los 120 grados F/ 49
grados C. Puede ser necesario un mantenimiento
estacional de la temperatura máxima de salida debido a
cambios en la temperatura del agua en los terrenos.
Nota: Coloque la palanca en posición cerrado una vez
ajustada la temperatura.
13. Faire tourner le levier dans le sens antihoraire jusqu’à
ce que l’eau atteigne la température maximale souhaitée,
sans dépasser 49°C (120°F). Un ajustement saisonnier
de la température maximale en sortie peut être requis
du fait des changements de température des eaux
souterraines.
Remarque: tourner le levier sur la position fermée lorsque
la température est réglée.
hottest
calor maxmo
température
la plus élevée
120 F
49 C
15. For colder water, adjust the limit stop ring (1) in a
clockwise direction and reinstall the limit stop ring (1)
onto the cartridge assembly (2). For hotter water,
adjust the limit stop ring (1) in a counterclockwise
direction and reinstall the limit stop ring (1) onto the
cartridge assembly (2).
Note: A thermometer can be held in the running
water to aid in reaching the desired water
temperature.
14. Removing the limit stop ring, remember the
position of the limit stop ring (1) on the cartridge
assembly (2). Remove the limit stop ring (1) from the
cartridge assembly (2).
14. Cómo quitar el aro de retención de límite, Recuerda
la posición del aro de retención del límite (1) en el
conjunto del cartucho (2). Quita el aro del tope de límite
(1) del ensamblaje del cartucho (2).
14. En enlevant l’anneau de fin de course, ne pas oublier
la position de cet anneau(1) sur l’ensemble de la
cartouche(2). Enlever l’anneau de fin de course(1)
de l’ensemble de la cartouche(2).
12

10 1.855.715.1800
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772
15. Cómo ajustar la deseada temperatura máxima del
agua Para agua más fría, ajusta el aro de retención del
límite (1) hacia la derecha y vuelve a instalarlo (1) en el
conjunto del cartucho (2). Para agua más caliente, ajusta
el aro de retención del límite (1) hacia la izquierda y vuelve
a instalarlo (1) en el conjunto del cartucho (2).
Nota: Puede colocarse un termómetro en el agua
corriente para ayudar a alcanzar la temperatura deseada
del agua.
15. Pour l’eau froide, régler l’anneau de fin de course(1) dans
le sens horaire et réinstaller l’anneau(1) sur l’ensemble de la
cartouche(2). Pour l’eau chaude, régler l’anneau de fin
de course(1) dans le sens antihoraire et réinstaller l’anneau
(1) sur l’ensemble de la cartouche(2).
Remarque: tenir un thermomètre sous l’eau courante pour
vérifier que la température d’eau souhaitée est atteinte.
hotter water
agua más caliente
eau plus chaude
colder water
agua más fría
eau plus froide
1
122
16. If faucet leaks frwater
supplies and replace the cartridge (1).
Note: Install cartridge (1) correctly for proper handle
rotation.
16. Si el grifo gotea en la llave, cierre las líneas de
suministro de agua y reemplace el cartucho (1).
Nota: Instale correctamente el cartucho (1) para
asegurar la rotación adecuada de la manija.
16. Si le robinet fuit au niveau du bec, couper l’arrivée
d’eau et remplacer la cartouche(1).
Remarque: installer la cartouche(1) correctement
pour que la poignée tourne dans le bon sens.

11 1.855.715.1800
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772
17. Screw nut (1) onto thread section of valve body.
Insert the brass stem etension (2) to valve body.
Tighten screw (3).
17. Atornilla la tuerca (1) en la sección roscada del cuerpo
de la válvula. Coloca la extensión del vástago de latón (2)
en el cuerpo de la válvula. Aprieta el tornillo (3).
17. Visser la vis (1) dans la section filetée du corps du
robinet. Insérer l’extension de tige en laiton (2) dans le
corps du robinet. Serrer la vis (3).
3
2
1
18. Position escutcheon (1) on valve body with drain
hole (2) at the bottom. Place handle onto the brass
stem etension and tighten handle seat (3).
18. Coloca la placa decorativa (1) en el cuerpo de la
válvula con el orificio de drenaje (2) en la base. Coloca la
manija en la extensión del vástago de latón y aprieta el
asiento de la manija (3).
18. Placer la rosace (1) sur le corps du robinet alors que le
trou du drain (2) est au fond. Placer la poignée sur la
prolongation de tige en cuivre et serrer le siège de
poignée (3).
3
1
2

12 1.855.715.1800
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772
20. Insert the long end of the shower arm (2) through
rap plumbers’ tape around the
long end of the shower arm (2) in a clockwise direction,
as shown. Screw long end of the shower arm into pipe
elbow inside the wall.
20. Inserta el extremo largo del brazo de la ducha (2) a
través de la brida (1) ycoloca cinta selladora para roscas
alrededor del extremo largo del brazo de la ducha (2) en el
sentido de las manecillas del reloj, tal como se muestra
en el diagrama. Atornilla el extremo largo del brazo de la
ducha al codo de la tubería que está dentro de la pared.
20. Insérer l’extrémité la plus longue du bras de douche
(2) dans la bride (1) et enrouler du ruban de plomberie
autour de l’extrémité filetée du bras de douche (2) dans
le sens des aiguilles d’une montre, comme indiqué.
Visser l’extrémité la plus longue du bras de douche sur le
tuyau coudé dans le mur.
1
2
1wall
pared
2" [50.8mm] MIN
3" [76.2mm] MAX
5/8" (16mm)
21. Install tub spout. Press tub spout onto pipe until
spout is prt
wall. Tighten screw (1) located at the bottom of spout
with phillips head screwdriver.
21. Instala el caño de la tina. Presiona el caño de la tina en
la tubería hasta que el caño esté correctamente ubicado
y a ras con la pared terminada. Aprieta el tornillo (1)
ubicado en la parte inferior del caño con el desarmador
de cabeza Phillips.
21. Installer le bec de baignoire Enfoncer le bec de
baignoire dans le tuyau jusqu’à ce que le bec soit placé
correctement et à égalité avec le mur fini. Serrer la vis (1)
située au bas du bec en utilisant un tournevis cruciforme.

13 1.855.715.1800
LEXIA
PRESSURE BALANCE SHOWER SET
REGULADOR DE SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953770, 953771, 953772

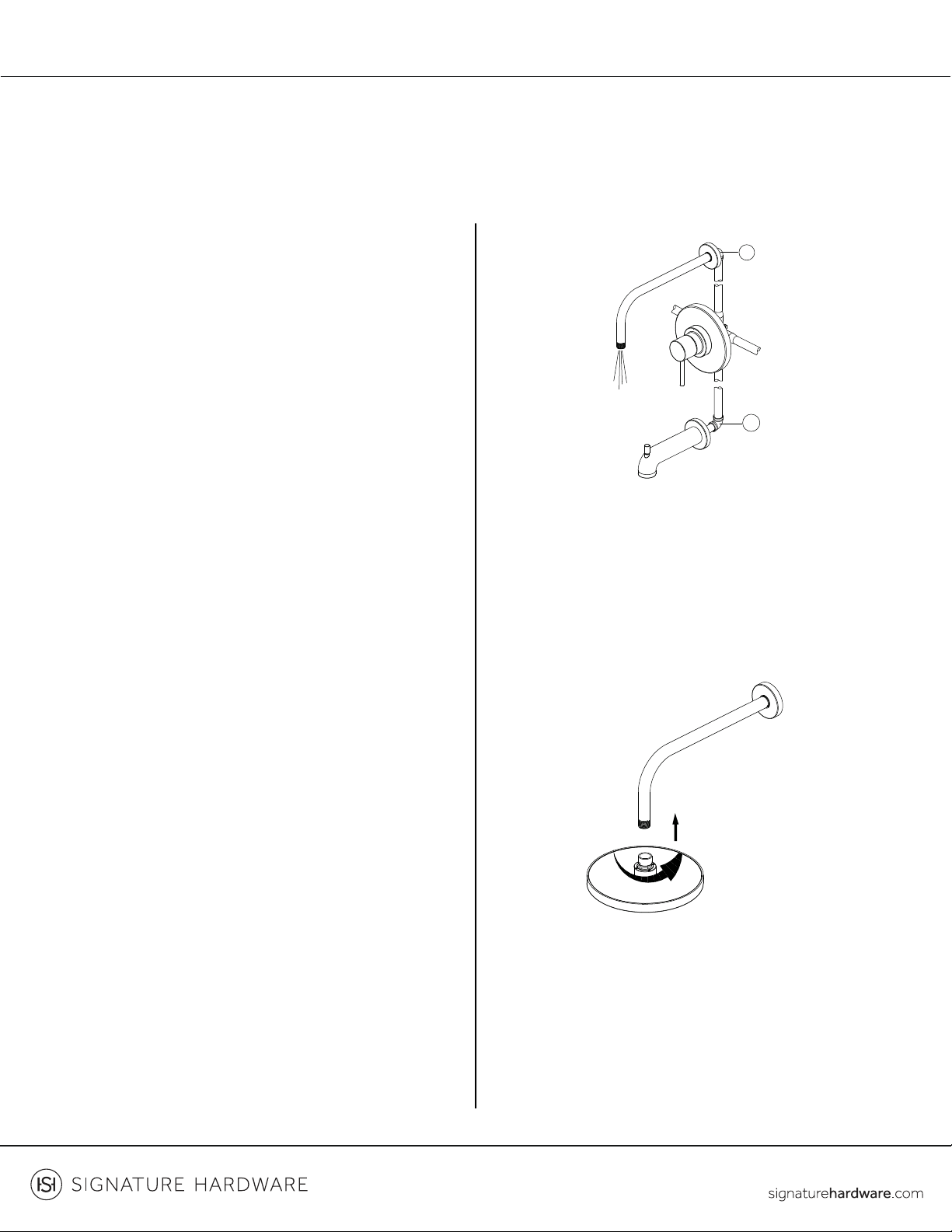

22. Flushing For Tub and Shower:Turn on hot and cold
water supply lines allowing water tow from tub
spout outlet (2) until all foreign matter has cleared the
line.
22. Purgado De Tina y Ducha: Para combinaciones de
tina y ducha:Abre las líneas de suministro de agua fría
caliente y deja que el agua salga por el caño de la tina (2)
hasta que todos los desechos sean expulsados.
22. Rinçage de la baignoire et la douche : Ouvrir les
conduites d’alimentation en eau chaude et froide et
laisser l’eau s’écouler de la sortie du bec de la baignoire
(2) jusqu’à ce que tous les corps étrangers aient été
éliminés de la conduite.
22a. Flushing For Shower Only: Turn on hot and cold
water supply lines allowing water tow from shower
outlet (1) until all foreign matter has cleared the line.
Pressure must be approoth hot
and cold sides for valve to function properly.
22a. Purgado De Ducha Solamente: Abre las líneas de
suministro de agua fría caliente y deja que el agua salga
por el caño de la ducha (1) hasta que expulse todos los
desechos.Para que la válvula funcione correctamente la
presión del agua debe ser la misma en la salida del agua
caliente y en la salida del agua fría.
22a. Rinçage de la douche uniquement : Ouvrir les
conduites d’alimentation en eau chaude et froide et
laisser l’eau s’écouler de la sortie de la douche (1) jusqu’à
ce que tous les corps étrangers aient été éliminés de la
conduite. La pression doit être à peu près égale sur les
côtés chaud et froid pour que la vanne fonctionne
correctement.
1
2
23. Attach shower head to shower arm.
23. Fija el cabezal de ducha al brazo de la ducha.
23. Fixer le pommeau de douche au bras de douche.
