LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
REVISED 06/07/2021
CODES: SHLZ8010
SHLZPBLEV, SHRSB820RG
SHRSA120, SH4001, SHLZPBKNOB
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el inodoro del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au 1 800 221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoirréuni tout le matériel nécessaire
à l’installation.
For Warranty information, please visit: signaturehardware.com/services/warranty
Para obtener información sobre la garantía, visite: signaturehardware.com/services/warranty
Pour des renseignements concernant la garantie, consultez le site: signaturehardware.com/services/warranty

21.800.221.3379
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
If you are replacing your plumbing valve, please review
the common plumbing methods illustrated below

trim before replacing your valve. Please follow all local
building and plumbing codes.

inlets before soldering copper to the valve. Do not use

for tub spout outlet.
Si estás cambiando tu válvula de plomería, consulta los
dos métodos comunes que aparecen más abajo (Cobre,
IPS). Quita la manija y el regulador de válvula
preexistentes antes de reemplazartu válvula. Cumple
con todos los códigos locales de construcción y
plomería.
Usar un cepillo de alambre para acoplamientos a fin de
limpiar a fondo las entradas de latón antes de conectar
los tubos de cobre soldados a la válvula. No usar
acoplamientos de encaje a presión para la salida del caño
de la tina. No usar PEX para la salida del caño de la tina.
Si vous remplacez votre robinet de plomberie, passez en
revue les méthodes de plomberie courantes illustrées
ci-dessous (Cuivre, IPS). Enlevez la poignée et le robinet
en place avant de remplacer votre robinet. Suivez les
codes de construction et de plomberie de votre localité.
Utilisez une brosse métallique pour nettoyer à fond les
entrées en cuivre avant de souder du cuivre au robinet.
N’utilisez pas de raccords à poussoirpour la sortie du bec
de baignoire. N’utilisez pas du XLPE pour la sortie du bec
de baignoire.
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
Adjustable Wrench
Llave ajustable
Clé ajustable
Plumbers Tape
Cinta de Fontanería
Ruban de Plomberie
Phillips Screwdriver
Destornillador Phillips
Tournevis cruciforme
Flathead
Screwdriver
Destornillador de
cabeza plana
Tournevis à tête plate
Safety Glasses
Gafas de seguridad
Lunettes de protection
Keyhole Saw
Sierra de punta
Scie à guichet
Tape Measure
Cinta métrica
Ruban à mesurer
Silicone Sealant (100% Neutral Cure)
Sellador de silicona (100% curado neutro)
Produit d’étanchéité en silicone (à polymérisation neutre à 100 %)
Groove Joint Plier
Pinzas ajustable
Pince multiprise
Thermometer
Termómetro
Thermomètre
Strap Wrench
Llave de Correa
Clé à Sangle
Damp Cloth
Paño húmedo
Chiffon humide
Dry Cloth
Paño Seco
Linge Sec
Thread Sealant
Sellador de Roscas
Produit d’étanchéité
pour joints filetés
Pliers
Pinzas
de punta
Pince

31.800.221.3379
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
INSTALLATION
INSTALACIÓN
INSTALLATION
Note: Before soldering, remove the cartridge, stop
valves and diverter cartridges.
Nota: Antes de soldar, retire el cartucho, cierre las
válvulas y los cartuchos del desviador.
Remarque: avant de souder, enlevez la cartouche, les
robinets d’arrêt et les cartouches de l’inverseur.

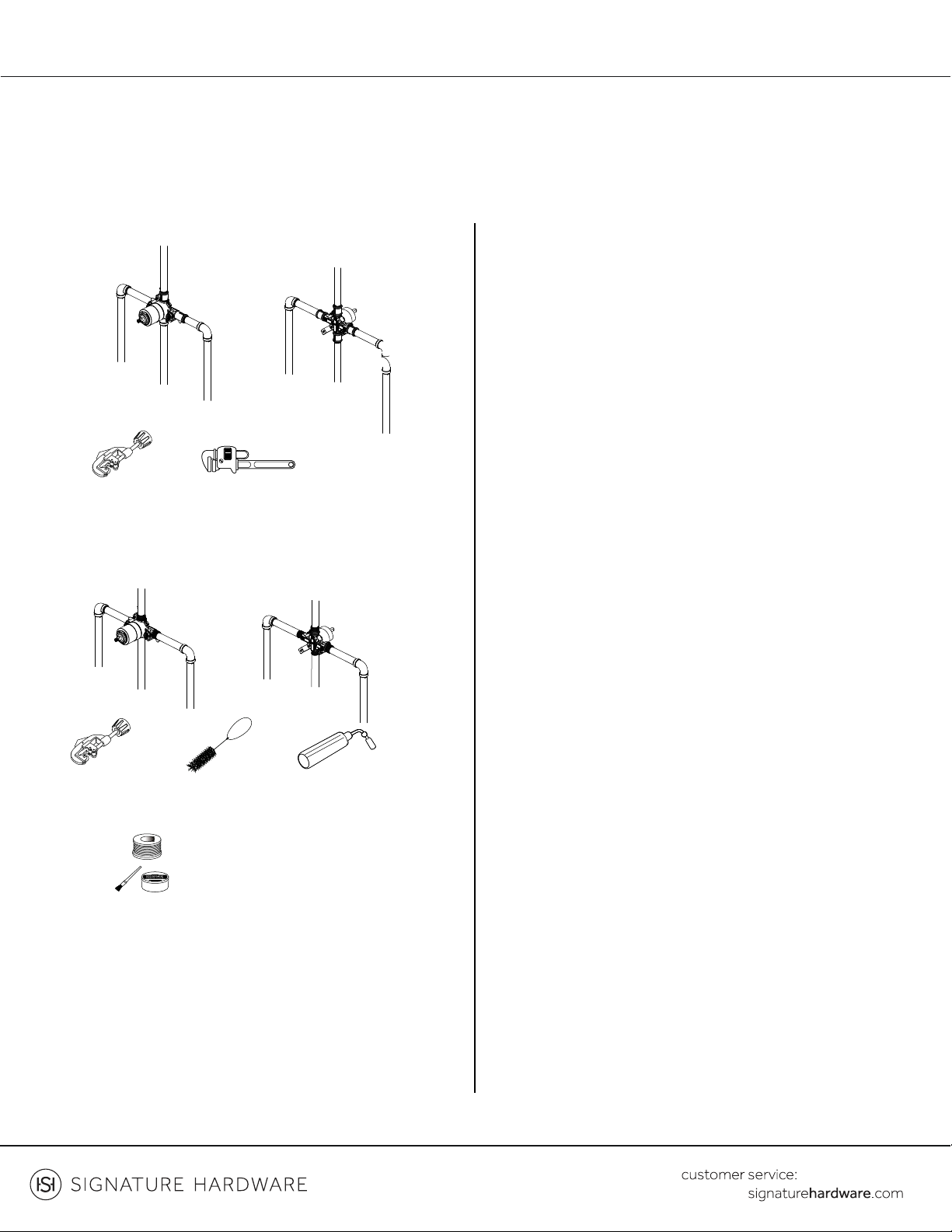

Copper (Soldering)/Cobre (Soldar)/Cuivre (soudure)
tube cutter
Coupe tube
cortador de tuberías
wire brush
Brosse métallique
cepillo de alambre
torch
Torche
soplete
lead-free solder kit
Trousse de soudure sans plomb
tit de alambre de soldadura sin plomo
IPS/IPS/IPS
tube cutter
Coupe tube
cortador de tuberías
pipe wrench
Clé à tube
llave para tubería

1. Cierra el suministro de agua.
1. Coupez l’alimentation en eau.
2. Verify that the hole sizes and positions of the holes
in the wall are correct. The shower and tub spout
outlet holes should be 1-1/4” diameter. The



the wall. Position the valve body (1) correctly in the wall
with the side marked "UP" pointing upward.
Note: The distance from the valve to the tub spout
stub out should be between 8” and 18”.
2. Verifique que el tamaño y la posición de los orificios en
la pared sean correctos. Los orificios para la ducha y de la
boquilla de la bañera deben tener un diámetro de 1-1/4".
La profundidad recomendada entre la válvulay la pared
terminada es como mínimo 1-3/4" y como máximo
2-9/25". Asegúrese de que la cubierta del cuerpo de la
válvula (1) esté al ras de la superficie exterior terminada
de la pared. Coloque el cuerpo de la válvula (1)
correctamente en la pared, con el lado marcado "UP"
apuntando hacia la parte superior.
Nota: La distancia entre la válvula y la boquilla del tubo de
salida debe ser de entre 8" (20 cm) y 18" (45 cm).
2. Vérifiez que la taille et la position des trous sur le mur
sont correctes. Les trous pourla sortie de douche et de
bec de baignoire doivent mesurer 1-1/4 po de diamètre.
La plage de profondeurrecommandée pourle robinet se
situe entre 1,75 et 2,3 po. Vérifiez que le corps du robinet
(1) est au même niveau qu’au fini de la surface extérieure
du mur. Positionnez le corps du robinet (1) correctement
dans le mur, avec le côté marqué « UP » dirigé vers le haut.
Remarque: la distance entre le robinet et le bout du bec
de baignoire qui ressort doit être entre 8 et 18 po.

41.800.221.3379
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
1 1/4" 3.2 cm
30" shower only
76.2 cm
76.2 cm douche seulement
ducha solamente
48" shower only
1.22 cm
1.22 cm douche seulement
ducha solamente
48" tub and shower
1.22 cm
1.22 cm baignoire et douche
bañera y ducha
1 1/4" 3.2 cm


30" tub and shower
76.2 cm
76.2 cm baignoire et douche
bañera y ducha
1
1-3/4" to 2-3/8"
4.4 cm a6 cm
wall
pared acabada
Mur fini
wall
pared acabada
Mur fini
3-3/8”-6”
6” 15.2 cm
8.6 cm-15.2 cm
1
1
2
2
thin wall installation
instalación en muro delgado
Installation sur paroi fine
thick wall installation
instalación en muro grueso
Installation sur paroi épaisse

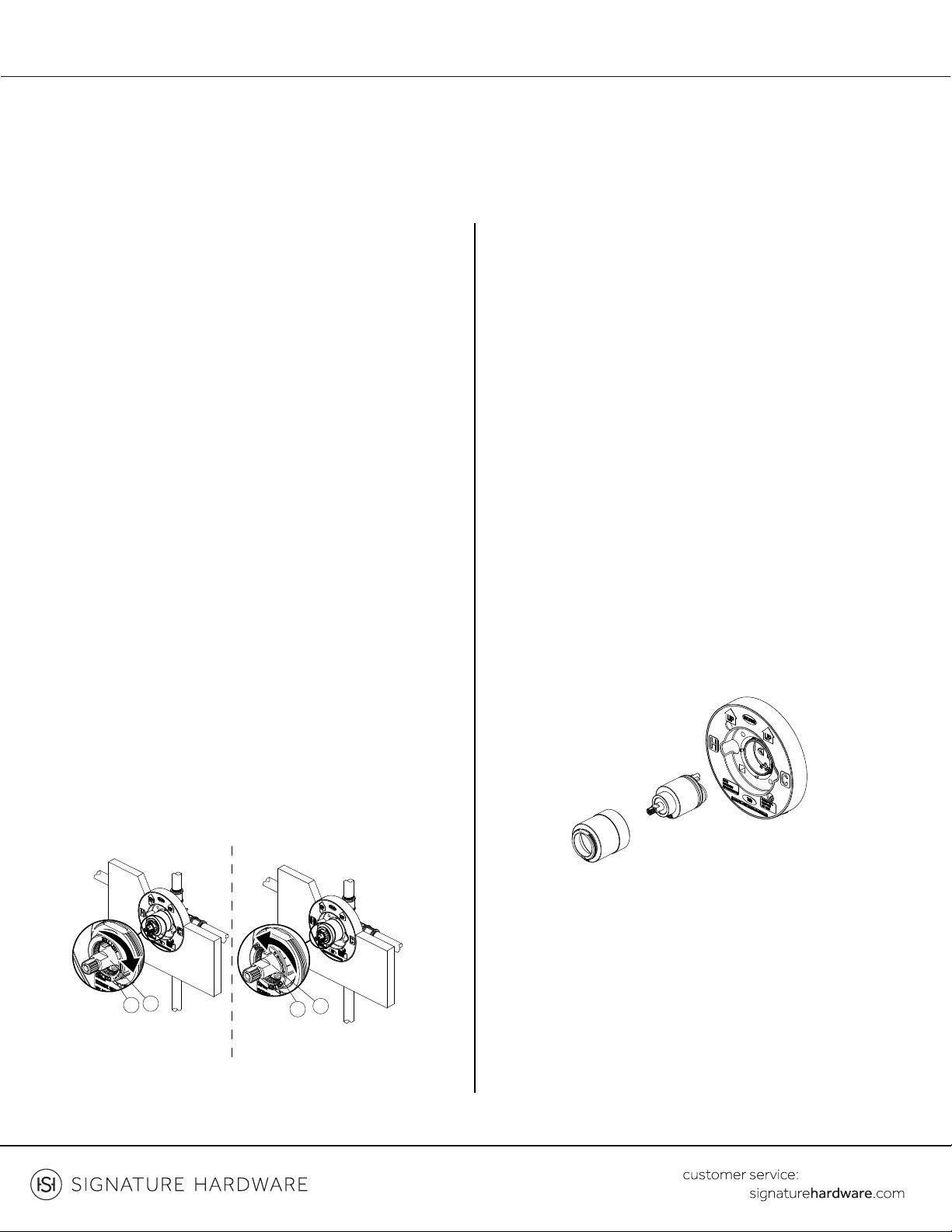

3a. Thin Wall Installation: Are usually built up with

the main source of support for the valve. The plaster
guard (1) remains attached to the valve.
3a. Instalación En Muro Delgado: Están generalmente
fabricados con materiales como los bordes de fibra de
vidrio de la bañera y será la fuente principal de soporte
para la válvula. La protección de yeso (1) permanece
adherida a la válvula.
3a. Installation sur paroi fine : généralement construite
avec des matériaux tels que des bords de baignoire en
fibre de verre, et principale source de maintien pour le
robinet. La protection en plastique (1) reste attachée au
robinet.
3b. Thick Wall Installation: Are usually built up with
materials such as cement board, drywall, tile, etc. The


correct position to accept the trim. The depth for
the valve body (2) in wall is measured from the center

accepted depth distance is 1-3/4" to 2-3/8".
3b. Instalación En Muro Grueso: Están generalmente
fabricados con materiales como placa de cemento, placa
de yeso, baldosa, etc. La protección de yeso (1) está
colocada de forma tal que queda a nivel con el muro
terminado. Esto garantiza que la válvula estará en la
posición correcta para aceptar la moldura. La
profundidad de la pared para el cuerpo de la válvula (2) se
mide desde el centro de la salida de la ducha hasta la
superficie de la pared terminada. La profundidad debería
ser entre 1-3/4" y 2-3/8"
3b. Installation sur paroi épaisse : généralement
construite avec des matériaux tels qu’un panneau de
ciment, une cloison sèche, des carreaux etc. La
protection en plastique (1) est placée pour être au même
niveau que le mur fini, afin de s’assurer que le robinet sera
dans la bonne position pour accepter les pièces internes.
La profondeurdu corps du robinet (2) dans le mur est
mesurée depuis le centre de la sortie de douche jusqu’au
fini de la surface du mur. La distance acceptable se situe
entre 1-3/4 et 2-3/8 po).

51.800.221.3379
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
1
2
4. Remove the plaster guard (1) from the body (2).
4. Quita el protectorde yeso (1) del cuerpo (2).
4. Enleverla protection en plastique (1) du corps du
robinet (2).
5. Fasten the body assembly (1) to cross brace with
mounting screws (2).
Note: Be sure to position the body (1) correctly in the
wall, with the side marked "UP" facing upward.
5. Sujeta el ensamblaje del cuerpo (1) al soporte en cruz
con los tornillos de montaje (2).
Nota: Asegura colocar el cuerpo (1) en la posición
correcta en la pared con el lado marcado "UP" hacia
arriba.
5. Fixer l’ensemble du corps (1) pour renforcer avec des
vis de montage (2).
Remarque :veillez à placerle corps (1) correctement dans
le mur, avec le côté marqué « UP » orientévers le haut.
1
2

61.800.221.3379
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
6. With Tub Outlet: Wrap plumbers’ tape around the
pipe threads in a clockwise direction. Connect the hot
and cold water supply lines (1), the shower outlet pipe
(2), and tub outlet pipe (3) by threading them onto the
valve body (5) in a clockwise direction. Tighten the
pipes to the valve body (5) with a pipe wrench.
Connect the pipe elbows (4) to the end of the shower
outlet and tub outlet pipes.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet
Caution - Pipe elbow (6, not included): Do not use

6. Con Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Ajuste las
tuberías al cuerpo de la válvula (5) con una llave para tubo.
Conecte los codos de la tubería (4) al extremo de la salida
de la ducha y las tuberías de salida de la bañera.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
Precaución - Codos de tuberías (6, no incluidos): No
usar acoplamientos de encaje a presión (Figura 1).
6. Avec sortie de baignoire: Enrober le ruban de
plomberie autour des filets du tuyau dans le sens horaire.
Raccordez les conduites d’alimentation en eau chaude et
en eau froide (1), le tuyau de sortie de douche (2) et le
tuyau de sortie de baignoire (3) en les insérant dans le
corps du robinet (5) dans le sens horaire. Serrez les
tuyauxsur le corps du robinet (5) à l’aide d’une clé à tube.
Connectez les tubes coudés (4) à l’extrémité des tuyaux
de sortie de douche et de baignoire
Remarque: l’arrivée d’eau chaude doit être raccordée sur
le côté « H » du robinet, et l’arrivée d’eau froide sur le côté
« C ».
Attention - tuyaux coudés (6, non inclus) : n’utilisez pas
de raccords à poussoir (Fig 1).
7. With No Tub Outlet: Wrap plumbers’ tape around
the pipe threads in a clockwise direction. Connect the
hot and cold water supply lines (1), the shower outlet
pipe (2) by threading them into the valve body (4) in a
clockwise direction. Then insert the plug (5) into the
bottom of the valve body (4). Tighten the pipes to the
valve body (4) with a pipe wrench. Connect the pipe
elbows (3) to the end of the shower outlet.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
7. Sin Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Después
inserte el tapón (5) en la parte inferior del cuerpo de la
válvula (4). Ajuste las tuberías al cuerpo de la válvula (4)
con una llave para tubo. Conecte los codos de la tubería
(3) al extremo de la salida de la ducha.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C"
1
5
4
3
2
Fig1


71.800.221.3379
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
7. Sans sortie de baignoire: Enrober le ruban de
plomberie autour des filets du tuyau dans le sens horaire.
Raccordez les conduites d’alimentation en eau chaude et
en eau froide (1) et le tuyau de sortie de douche (2) en les
insérant dans le corps du robinet (4) dans le sens horaire.
Puis insérez le bouchon (5) au fond du corps du robinet
(4). Serrez les tuyaux sur le corps du robinet (4) à l’aide
d’une clé à tube. Connectez les tubes coudés (3) à
l’extrémité de la sortie de douche.
Remarque: l’arrivée d’eau chaude doit être raccordée sur
le côté « H » du robinet, et l’arrivée d’eau froide sur le côté
« C ».
8. If the hot and cold inlets are reversed (hot on right
and cold on left), remove bonnet (1) from the valve
body (3) with reversed supply connections. Rotate the
cartridge (2) 180°, so H appears on the right. Install the
cartridge making sure that the key is fully engaged with
the slot in the valve body (3). Slide the bonnet (1) over
the cartridge (2) and thread them onto the valve body
(3). Hand tighten securely.
Note: Do not install the valve body (3) upside down.
8. Si las entradas fría y caliente están invertidas (caliente
en la derecha y fría en la izquierda), retire el bonete (1) del
cuerpo de la válvula (3) con las conexiones de suministro
invertidas. Gire el cartucho (2) 180°, para que H aparezca
en la derecha. Instale el cartucho, asegurándose de que la
llave esté completamente metida en la ranura en el
cuerpo de la válvula (3). Deslice el bonete (1) sobre el
cartucho (2) yenrósquelos en el cuerpo de laválvula (3).
Apriete a mano firmemente.
Nota: ¡No instale el cuerpo de la válvula (3) al revés!
8. Si les entrées d’eau chaude et froide sont inversées
(chaud à droite et froid à gauche), enlever l’écrou à portée
sphérique (1) du corps du robinet (3) dont les raccords
d’alimentation sont inversés. Tournez la cartouche (2) sur
180° pour que l’indication H apparaisse surla droite.
Installez la cartouche en vous assurant que la clé est
complètement engagée dans la fente du corps du
robinet (3). Faites glisser l’écrou à portée sphérique (1)
par-dessus la cartouche (2) et insérez-les dans le corps
du robinet (3). Serrez fermement à la main.
Remarque: n’installez pas le corps du robinet (3) à
l’envers.
1
5
4
3
2
Cold
Fría
Froid
Cold
Fría
Froid
Cold
Fría
Froid
Hot
Caliente
Chaud
reverse installation
instalación inversa
Installation inversée
reverse installation
instalación inversa
Installation inversée
normal installation
instalación normal
Installation normale
normal installation
instalación normal
Installation normale
H
H
1
2
3

81.800.221.3379
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
9. Use two 1/2" iron pipe plugs to seal both shower
outlet and tub spout outlet. Turn cartridge stem

hot and cold water lines to full open position for one

Slowly remove pipe plugs from tub and shower outlets
to relieve pressure.
9. Use dos tapones de tubería de hierro de 1/2" para
sellar la salida de la ducha y de la boquilla de la bañera.
Gira por completo el vástago del cartucho hacia la
izquierda en la posición de mezclado. Abre
completamente las líneas de suministro de agua caliente
y fría durante un minuto. Verificar que no haya
filtraciones. Cierra la llave del agua en el grifo. Quita
lentamente los tapones de la tubería de salida de la
bañera y la ducha para aliviar la presión.
9. Utilisez des bouchons de tuyaux en fer de 0,5 po, pour
fermer les sorties de douche et de bec de baignoire.
Tournez la tige de cartouche au maximum dans le sens
antihoraire, jusqu’à la position mélange. Ouvrez
complètement les conduites d’eau chaude et d’eau
froide pendant une minute chacune. Surveillez la
présence de fuites. Coupez l’eau au robinet. Enlevez
lentement les bouchons de tuyaux des sorties de
baignoire et de douche pour relâcher la pression.

outlet or shower outlet without tub spout until all
foreign matter has cleared the line. Block one outlet


10. Abra el agua permitiendo que fluya desde la salida de
la bañera o de la ducha sin la boquilla de la bañera hasta
que todo el material extraño se haya eliminado de la línea.
Bloquee una salida usando el tapón de tubería de hierro
de 1/2" (1) para limpiar los desechos de la otra salida.
Corte el agua en el grifo
10. Ouvrez l’arrivée d’eau pour permettre à l’eau de
couler des sorties de baignoire ou de douche sans le bec,
jusqu’à ce que tous les corps étrangers soient expulsés
de la conduite. Obstruez une sortie en utilisant un
bouchon de tuyau de 1/2 po (1) pouréliminerles débris
de l’autre sortie. Coupez l’eau au robinet.
1
1
tub and shower combinations
combinaciones de bañera y ducha
combiné baignoire et douche
shower only installation
sólo instalación de ducha
installation douche seulement

91.800.221.3379
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
2
1
2
1
11. Place the plaster guard (1) onto the valve body (2).
Note: Be sure to position the plaster guard (1)
correctly onto the valve body (2), with the side marked
"SHOWER" facing upward.
11. Coloca el protector de yeso (1) en el cuerpo de la
válvula (2).
Nota: Asegúrate de colocar el protector deyeso (1)
correctamente sobre el cuerpo de la válvula (2), con el
lado de la marca “SHOWER” (ducha) hacia arriba.
11. Placez la protection en plastique (1) surle corps du
robinet (2).
Remarque: veillez à positionner la protection en
plastique (1) correctement surle corps du robinet (2),
avec la face marquée « SHOWER » (douche) orientée
vers le haut.
12. Before adjusting the temperature, remove the
plastic cap (1) from the valve body (2) by twisting the
cap in a clockwise direction.
12. Cómo quitar la tapa de plástico Antes de cómo
ajustar la temperatura, quita la tapa plástica (1) del
cuerpo de la válvula (2) girando la tapa en el sentido de
las manecillas del reloj.
12. Avant d’ajusterla température, retirez le bouchon en
plastique (1) du corps du robinet (2) en le faisant tourner
dans le sens horaire.

10 1.800.221.3379

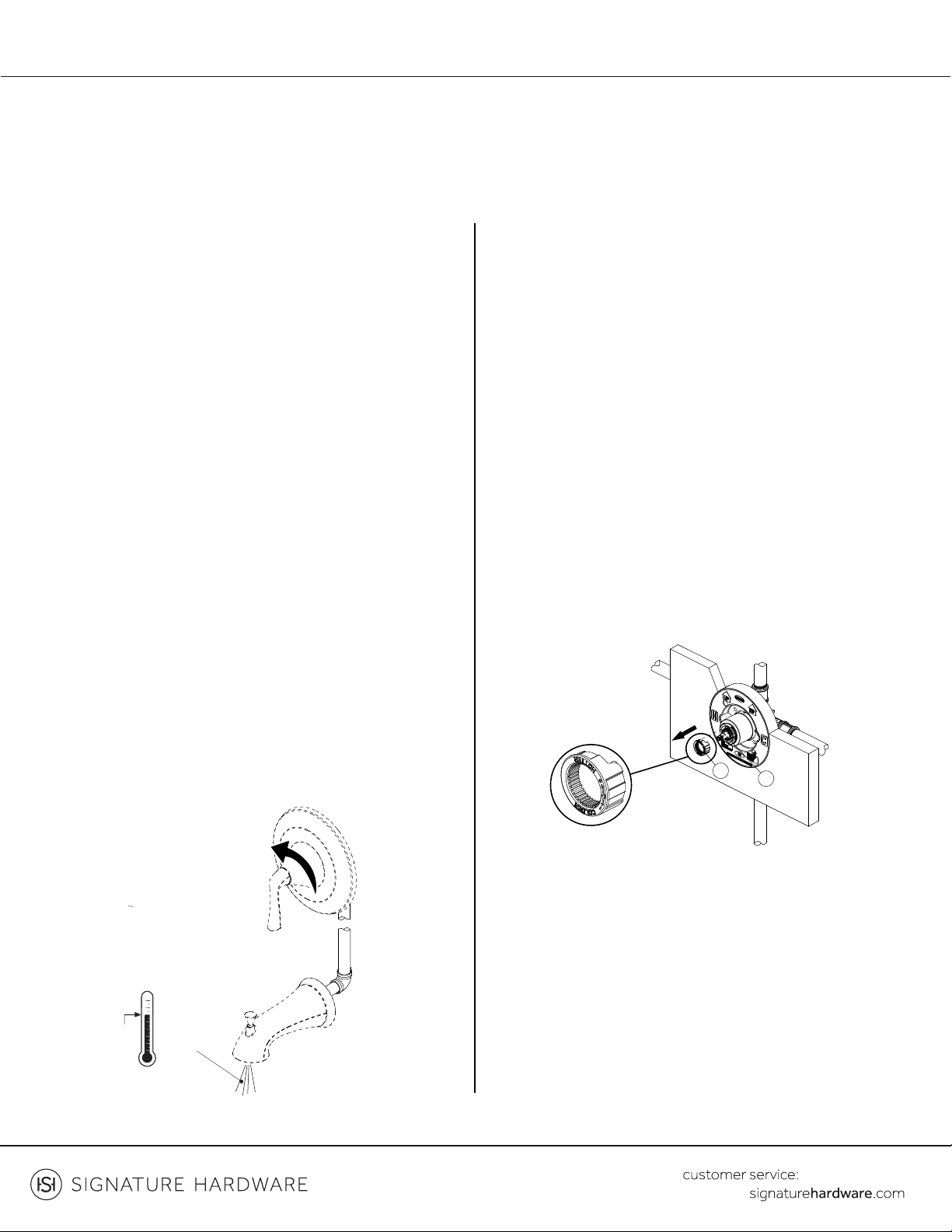

13. Rotate the lever counterclockwise until the water



may be required due to changes in groundwater
temperature.
Note:
temperature is set.
13. Haga girar la palanca en dirección contraria a las
agujas del reloj hasta que el agua llegue a la temperatura
máxima deseada, sin excederlos 120 grados F/ 49
grados C. Puede sernecesario un mantenimiento
estacional de la temperatura máxima de salida debido a
cambios en la temperatura del agua en los terrenos.
Nota: Coloque la palanca en posición cerrado una vez
ajustada la temperatura
13. Faites tourner le levier dans le sens antihoraire jusqu’à
ce que l’eau atteigne la température maximale souhaitée
et sans dépasser 120 °F/49 °C. Un entretien saisonnier
de la température maximale en sortie peut être requis du
fait des changement de température des eaux
souterraines.
Remarque: tournez le levier sur la position fermée
lorsque la température est réglée.
14. Removing the limit stop ring, remember the
position of the limit stop ring (1) on the cartridge
assembly (2). Remove the limit stop ring (1) from the
cartridge assembly (2).
14. Cómo quitar el aro de retención de límite, Recuerda
la posición del aro de retención del límite (1) en el
conjunto del cartucho (2). Quita el aro del tope de límite
(1) del ensamblaje del cartucho (2).
14. Lorsque vous enlevez l’anneau de fin de course,
n’oubliez pas la position de cet anneau (1) sur l’ensemble
de la cartouche (2). Enlevez l’anneau de fin de course (1)
de l’ensemble de la cartouche (2).
hottest

120 F
49 C
12
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085

11 1.800.221.3379
hotter water
agua más caliente
eau plus chaude
colder water
agua más fría
eau plus froide
1
122
15. For colder water, adjust the limit stop ring (1) in a
clockwise direction and reinstall the limit stop ring (1)
onto the cartridge assembly (2). For hotter water,
adjust the limit stop ring (1) in a counterclockwise
direction and reinstall the limit stop ring (1) onto the
cartridge assembly (2).
Note: A thermometer can be held in the running
water to aid in reaching the desired water
temperature.
15. Cómo ajustar la deseada temperatura máxima del
agua Para agua más fría, ajusta el aro de retención del
límite (1) hacia la derecha yvuelve a instalarlo (1) en el
conjunto del cartucho (2). Para agua más caliente, ajusta
el aro de retención del límite (1) hacia la izquierda y vuelve
a instalarlo (1) en el conjunto del cartucho (2).
Nota: Puede colocarse un termómetro en el agua
corriente para ayudara alcanzar la temperatura deseada
del agua.
15. Pour l’eau froide, réglez l’anneau de fin de course (1)
dans le sens horaire et réinstallez l’anneau (1) sur
l’ensemble de la cartouche (2). Pour l’eau chaude, réglez
l’anneau de fin de course (1) dans le sens antihoraire et
réinstallez l’anneau (1) sur l’ensemble de la cartouche (2).
Remarque: vous pouvez tenir un thermomètre sous
l’eau courante pour vérifier que la température d’eau
souhaitée est atteinte.

supplies and replace the cartridge (1).
Note: Install cartridge (1) correctly for proper handle
rotation.
16. Si el grifo gotea en la llave, cierre las líneas de
suministro de agua y reemplace el cartucho (1).
Nota: Instale correctamente el cartucho (1) para
asegurar la rotación adecuada de la manija.
16. Si le robinet fuit au niveau du bec, coupez l’arrivée
d’eau et remplacez la cartouche (1).
Remarque: installez la cartouche (1) correctement pour
que la poignée tourne dans le bon sens.
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085

12 1.800.221.3379
TRIM INSTALLATION
INSTALACIÓN DEL REGULADOR
INSTALLATION DES PIÈCES INTERNES

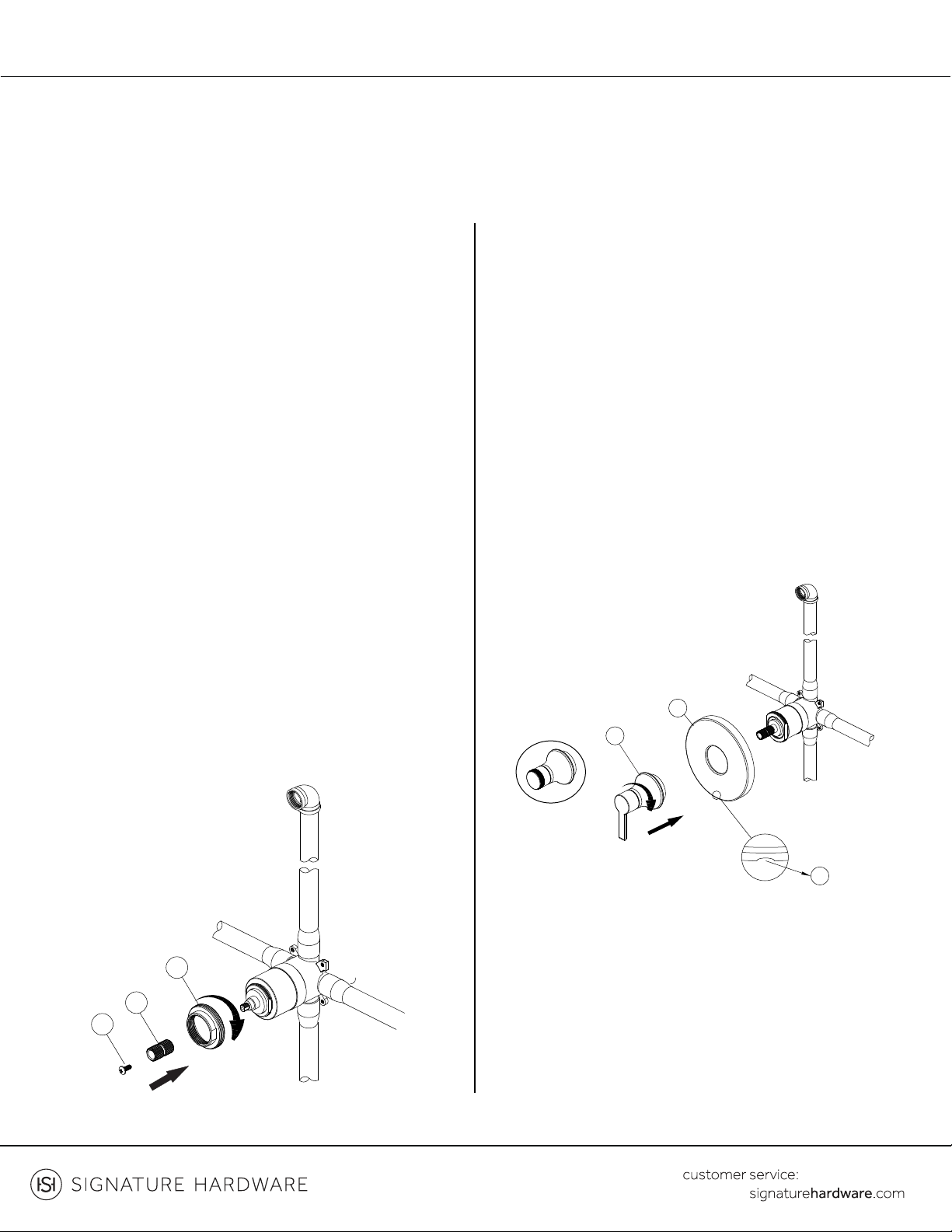

1. Screw nut (1) onto thread section of valve body.

Tighten screw (3).
IMPORTANT: The distance from the valve to the tub
spout stub out should be between 8” and 18”.
1. Atornilla la tuerca (1) en la sección roscada del cuerpo
de la válvula. Coloca la extensión del vástago de latón (2)
en el cuerpo de la válvula. Aprieta el tornillo (3).
IMPORTANTE: La distancia desde laválvula hasta el
caño sobresaliente de la bañera debe ser de 8” a 18”
(20.3 cm a 45.7 cm).
1. Visser la vis (1) dans la section filetée du corps du
robinet. Insérer la prolongation de tige en cuivre (2) dans
le corps du robinet. Serrer la vis (3).
IMPORTANT: La distance entre le robinet et le bout du
bec de baignoire qui ressort doit être entre 18 et 45,7 cm
(8 et 18 po).
3
2
1
2. Position escutcheon (1) on valve body with drain
hole (2) at the bottom. Place handle onto the brass

2. Coloca la placa decorativa (1) en el cuerpo de la válvula
con el orificio de drenaje (2) en la base. Coloca la manija
en la extensión del vástago de latón y aprieta el asiento
de la manija (3).
2. Placer la rosace (1) sur le corps du robinet alors que le
trou du drain (2) est au fond. Placer la poignée sur la
prolongation de tige en cuivre et serrer le siège de
poignée (3).
2
3
1
Or
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085

13 1.800.221.3379

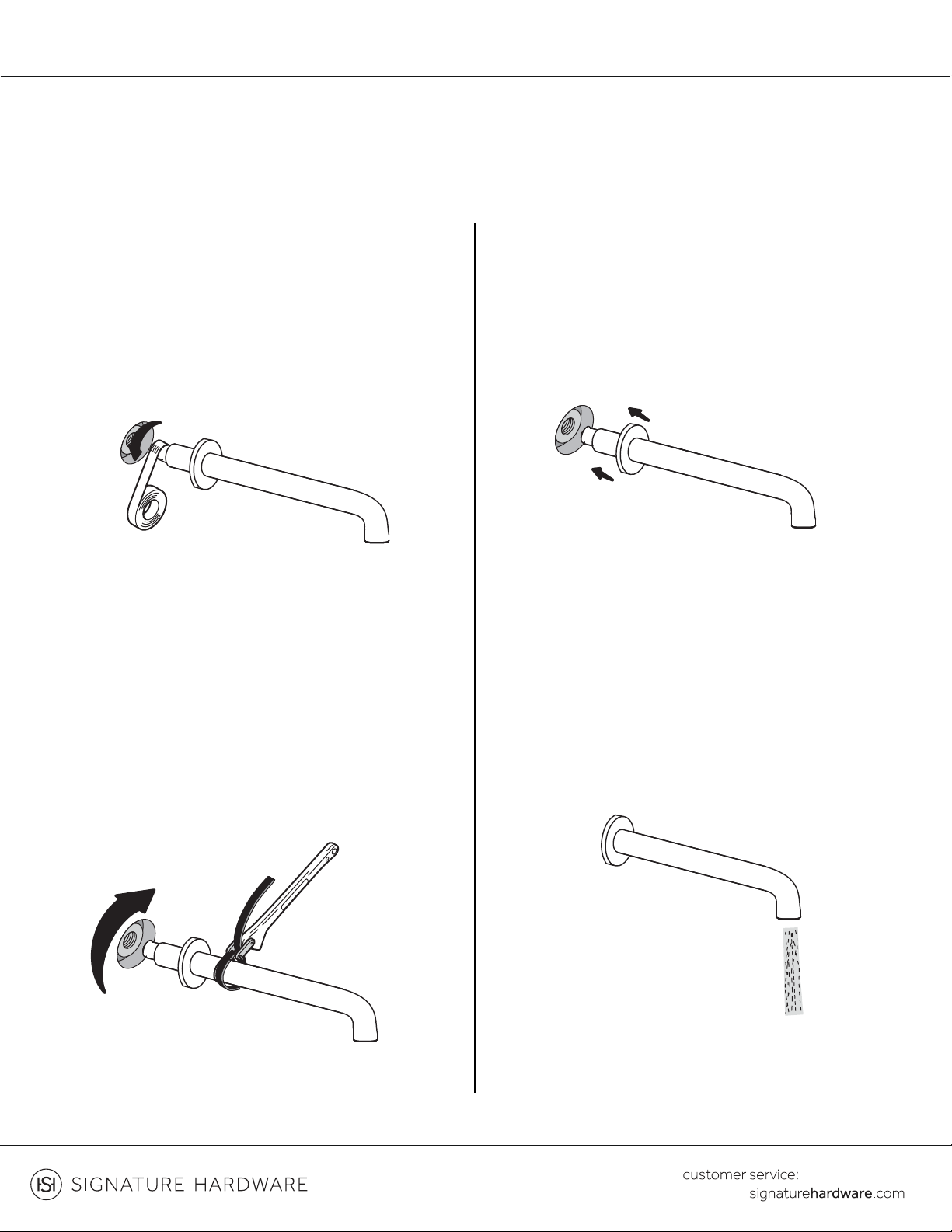

3. Apply plumbers tape to the threads of the shower
arm.
3. Aplique cinta para plomero en las roscas del brazo
para ducha.
3. Appliquez du ruban de plombier sur les fils du bras de
douche.
4. Install the shower arm using a strap wrench.
4. Instale el brazo para ducha usando una llave de cincha.
4. Installez le bras de douche à l'aide d'une clé à sangle.
5. Install the escutcheon.
5. Installer l'applique.
5. Installez l'écusson

6. Faire couler l'eau pouréliminer tous les débris.
6. Faites couler de l'eau pouréliminerles débris
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085

7. Apply plumber’s tape to the threads on both ends of
the shower arm and slide on the decorative scutcheon.
7. Coloque cinta de fontanero en las roscas de ambos
extremos del brazo de la ducha y deslice el escudo
decorativo.
7. Appliquez du ruban de plomberie sur le filetage des
deux extrémités du bras de douche et insérez la rosace
décorative.

ceiling and twist to tighten. Finish tightening with your
adjustable wrench. Wrap a dry cloth around the shower

adjustable wrench.
Note: If your shower head does not feature a shower

the wall or ceiling.
8. Inserte el nuevo brazo en el accesorio de la pared o del
techoy gírelo para apretarlo. Termine de apretarcon la
llave ajustable. Envuelva un paño seco alrededor del brazo
de la ducha para protegerel acabado mientras aprieta
con la llave ajustable.
Nota: Si el cabezal de ducha no tiene un brazo de ducha,
conecte el cabezal de ducha directamente al accesorio
de la pared o del techo.
8. Insérez le nouveau bras dans le raccord mural ou de
plafond et tournez-le pourle serrer. Serrez-le
complètement avec une clé ajustable. Enveloppez le bras
de douche dans un chiffon sec pour protéger la finition
pendant le serrage avec la clé ajustable.
Remarque : Si votre pommeau de douche n’est pas
équipé d’un bras, raccordez-le directement au raccord
mural ou de plafond.
14 1.800.221.3379
9. Thread the new shower head onto the arm and
hand-tighten. Hold the shower arm in place with

head with your adjustable wrench. Wrap both in a dry

9. Enrosque el cabezal de ducha nuevo en el brazo y
apriételo con la mano. Sujete el brazo de la ducha en su
lugar con unos alicates para juntas de ranura y termine de
apretar el cabezal de la ducha con su llave ajustable.
Envuelva ambos con un paño seco para protegerel
acabado.
9. Enfilez le nouveau pommeau de douche sur le bras et
serrez-le à la main. Maintenez le bras de douche en place
à l’aide d’une pince de plombier et serrez complètement
le pommeau de douche avec votre clé ajustable.
Enveloppez les deux dans un chiffon sec pour protéger la
finition.
10. Before securing the decorative escutcheon to the
wall, turn on the water supply to make sure that all
connections are tight and there is no leaking. If no
leaks are detected, continue with the installation. If
leakage does occur, use your adjustable wrench to
tighten the connections as necessary. If problems
persist, contact Customer Service at
1-855-715-1800
10. Antes de fijar el escudo decorativo a la pared, abra el
suministro de agua para asegurarse de que todas las
conexiones están apretadas y que no hay fugas. Si no se
detectan fugas, continúe con la instalación. Si se
producen fugas, utilice su llave ajustable para apretarlas
conexiones según sea necesario. Si el problema persiste,
llame a Atención al cliente al 1-855-715-1800
10. Avant d’installerla rosace décorative sur le mur,
ouvrez l’alimentation en eau pour vous assurerque tous
les raccords sont bien serrés et qu’il n’y a pas de fuite. Si
aucune fuite n’est observée, poursuivez l’installation. En
cas de fuite, utilisezvotre clé ajustable pour resserrer les
raccords. Si le problème persiste, communiquez avec le
service à la clientèle au 1-855-715-1800
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085

13. Install the handle faceplate with the installation
hardware.
13. Instale la placa frontal de la manija con los accesorios
de instalación.
13. Installez la plaque de la poignée en utilisant le matériel
d’installation.
11. Apply a bead if silicone sealant to the back of the


your damp cloth.
12. Aplique una capa de selladorde silicona en la parte de
atrás del escudo y presione firmemente en su lugar
contra la superficie de instalación. Limpie cualquier
exceso de sellador con el paño húmedo.
12. Appliquez du produit d’étanchéité à base de silicone à
l’arrière de la rosace et pressez-la fermement contre la
surface d’installation. Essuyez tout surplus de produit
d’étanchéité à l’aide d’un chiffon humide.
14. Make sure the valve is in the OFF position and
install your shower handle. Tighten the set screw in the
middle or side of the handle to secure the handle in
place.
14. Asegúrese de que la válvula esté en la posición de
apagado e instale la manija de la ducha. Apriete el tornillo
de fijación en el centro o en el lado de la manija para
asegurar la manija en su lugar.
14. Assurez-vous que lavanne est en position d’arrêt et
installez la poignée de douche. Serrez la vis de réglage au
milieu ou sur le côté de la poignée poursécuriser la
poignée.
15 1.800.221.3379
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085

16 1.800.221.3379
No. Part Name / Nombre de pieza Part No.
Plaster Guard / Protector de yeso / Garde en plastique
1
ACF4001GRD
2
1
2
3
Cartridge / Cartucho / Cartouche
3
ACF4001UCRT
Stop Valve / Válvula con graduacione Vanne d'arrêt ACF4001STOP
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085

17 1.800.221.3379
SHLZ8010LH*
SHLZPBKNOB*
è

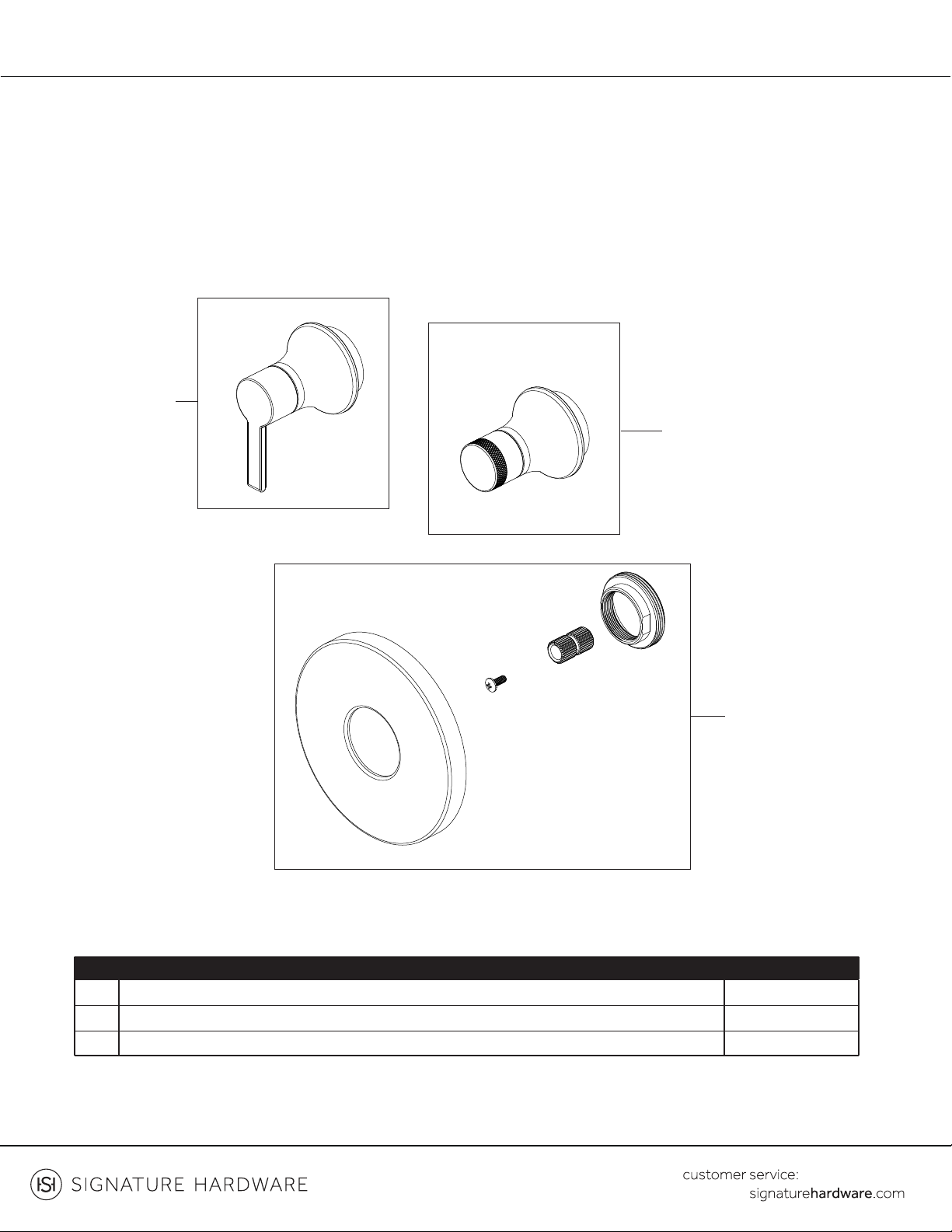

No. Part Name / Nombre de pieza / Nom de la pièce Part No.
Handle / Llave / Manche
1
2
3
SHLZPBLEV*
Escutcheon / Escudo de bocallave / Rosace
3
1
2
Handle / Llave / Manche
LENTZ
WALL MOUNT SHOWER SYSTEM
SISTEMA DE DUCHA DE PARED
SYSTÈME DE DOUCHE MURAL
SKU: 953085
