Signature Hardware TREECE 948780V User manual

1
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
For Warranty information, please visit: signaturehardware.com/services/warranty
Para obtener información sobre la garantía, visite: signaturehardware.com/services/warranty
Pour des renseignements concernant la garantie, consultez le site: signaturehardware.com/services/warranty
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the

installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team at 1-855-715-1800.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no se hace responsable de ningún daño a la
tina, al piso, a la tubería ni por lesiones personales que
ocurran durante la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el inodoro del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-8 55 - 715 - 1800 .
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage à la baignoire,
sur leplancher, à la plomberie ou de blessure corporelle
pendant l'installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au 1-8 55 - 715 - 1800 .
CÓMO COMENZAR
PREMIERS PAS
Ensure that you have gathered all of the required
materials that are needed for the installation.


Keep the plumbing connections around the tub easily
accessible for any future maintenance that may be
necessary.
Asegúrese de tener a mano todos los materiales
necesarios para la instalación.
Asegúrese de que el piso de su baño tenga el soporte
adecuado y de que el piso terminado esté nivelado.
Tenga a mano las conexiones de la tubería que van
alrededor de la tina para cualquier mantenimiento que se
necesite en el futuro.
Assurez-vous que vous avez réuni tout le matériel
nécessaire à l'installation.
Assurez-vous que le plancher devotre salle de bain est
bien soutenu et que le plancher fini fl est nivevellé.
Gardez les raccords de plomberie autour de la baignoire
facilement accessibles pourtout entretien dans l’avenir
qui pourrait être nécessaire.
REVISED 08/05/2021
CODES: HY6321580
HY632-1705
1.855.715.1800

2
RIM-MOUNT FAUCET DRILLING

to ensure your tub can accommodate a rim-mounted
faucet.
Before drilling for a rim-mounted faucet, refer to the
-
sions.
Drilling instructions can be found in the Help Center of
signaturehardware.com.
PERFORACIÓN PARA GRIFO
MONTADO EN EL BORDE
Consulte la hoja de especificaciones en la página de
productos para asegurarse de que su tina pueda acomo-
dar un grifo montado en el borde.
Antes de perforara para instalar un grifo montado en el
borde, consulte la hoja de especificaciones para conocer
las dimensiones y el lugar del grifo.
Puede encontrar las instrucciones para perforar en el
Centro de ayuda de signaturehardware.com.
PERÇAGE DU ROBINET SUR LA
JANTE
Reportez-vous à la fiche technique de la page des
produits pourvous assurer que votre baignoire peut
accueillir un robinet monté surle rebord.
Avant le perçage du robinet monté sur la jante, repor-
tez-vous à la fiche technique pour connaître l'emplace-
ment et les dimensions du robinet.
Les instructions de perçage peuvent être consultées
dans le centre d'aide de signaturehardware.com.
PLANNING


be found and downloaded from the product page on
our website.


recommend performing any rough-in procedures with
the tub on site. For on-site rough-in information, go to
the appropriate drain installation section.
PLANIFICACIÓN
Use la hoja de especificaciones en PDF como referencia
cuando planifique su diseño. Puede encontrar y descar-
gar la hoja de especificaciones de la página del producto
en nuestro sitio web.
Dado que las medidas de las especificaciones de la tina
son aproximadas y que puede haberleves variaciones, le
recomendamos que haga cualquier procedimiento de
instalación de la tubería cuando tenga la tina en el lugar.
Para obtener información sobre la instalación de la
tubería en el lugar diríjase a la sección apropiada de
instalación de drenaje
PLANIFICATION
Utilisez la fiche technique DPFde la baignoire comme
référence lors de la planification de votre mise en page.
La fiche technique est disponible et téléchargeable sur la
page produit de notre site web.
Comme les mesures de la baignoire sont approximatives
et que de légères variations peuvent survenir, nous
recommandons vivement d'effectuer toute procédure
de rodage de la baignoire sur place. Pourobtenir des
informations générales surplace, reportez-vous à la
section appropriée à l'installation d'un drain.
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

3

Llave ajustable
Clé ajustable
Plumbers Tape
Cinta de Fontanería
Ruban de Plomberie
Thread Sealant
Sellador de Roscas
Produit d’étanchéité
pour joints filetés

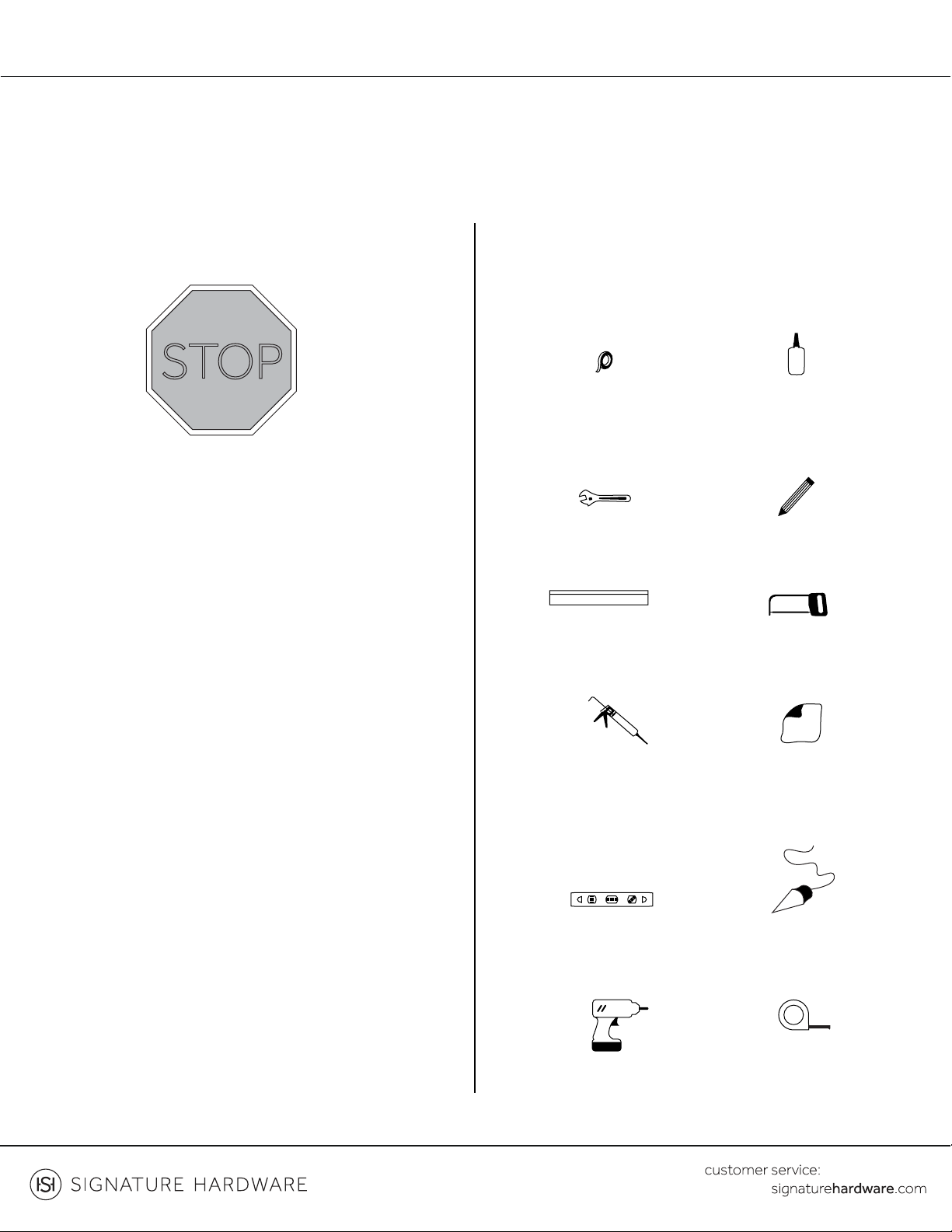

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
IMPORTANT:
IMPORTANTE:
IMPORTANT: Pencil
Lápiz
Crayon
Straight Edge
Borde recto
Règle droite
Hacksaw
Sierra para
metales
Scie à métaux
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Produit d’étanchéité en silicone
(à polymérisation neutre à 100 %)
Damp Cloth
Paño húmedo
Chiffon humide
Level
Nivelador
Niveau
Plumb Line
Plomada
Fil à plomb
Drill
Taladro
Perceuse
Tape Measure
Cinta métrica
Ruban à mesurer
If you purchased your tub with a Quick Connect
Drop-In Drain Kit. make sure to reference page 15
throughout your installation.
Si compró su tina con un kit de drenaje vertical de
conexión rápida asegúrese de consultar la página 15
durante la instalación.
Si vous avez achetévotre baignoire avec un set de drain
encastrable Quick Connect, reportez-vous à la page 15
pour l’installation.
STOP
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

4
INSTALLATION WITH
UNDERFLOOR ACCESS
INSTALACIÓN CON ACCESO
DEBAJO DEL PISO
INSTALLATION AVEC ACCÈS
SOUS LE PLANCHER

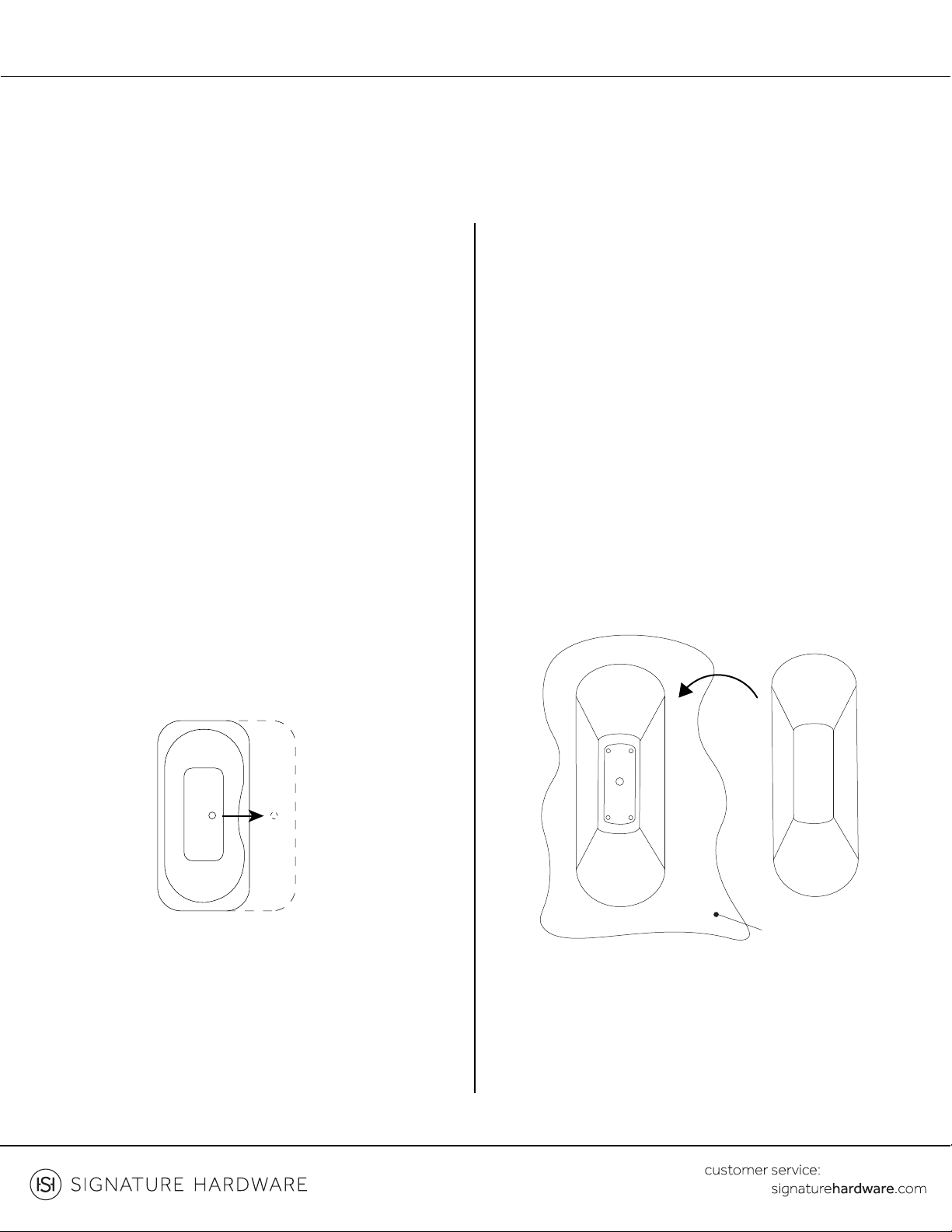

1. Set the tub in the desired location and mark the

away from the desired installation location so that the
plumbing can be installed.
1. Coloque la tina en el lugardeseadoy marque el lugar
del agujero de drenaje en el piso. Luego, quite la tina del
lugar deseado para la instalación para poder instalar la
tubería.
1. Placez la baignoire à l’emplacement prévu et marquez
l’emplacement du trou du drain surle plancher. Retirez
alors la baignoire de l’emplacement prévu de façon à
pouvoir effectuer les installations de plomberie.
2. Turn bathtub upside down and rest it on a moving
blanket, cardboard, or other soft surface to prevent
scratching the rim. Use caution when turning the
bathtub upside down, as the product may be heavy
and may require assistance to rotate.
2. Voltee la tinay colóquela sobre una manta, cartón u
otra superficie suave que se pueda mover para evitar que
se raye el borde. Tenga cuidado cuandovoltee la tina ya
que el producto puede ser pesado y es posible que
necesite ayuda para rotarla.
2. Retournez la baignoire et posez-la sur une couverture,
du carton ou une autre surface souple afin d’éviter de
rayerle rebord. Soyez prudent lorsque vous retournez la
baignoire : elle peut être lourde et vous pouvez avoir
besoin de l’aide d’une deuxième personne pour la
retourner.
Moving blanket
Manta que se pueda mover
Couverture
TOP
PARTE SUPERIOR
HAUT
BOTTOM
PARTE INFERIOR
BAS
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

5

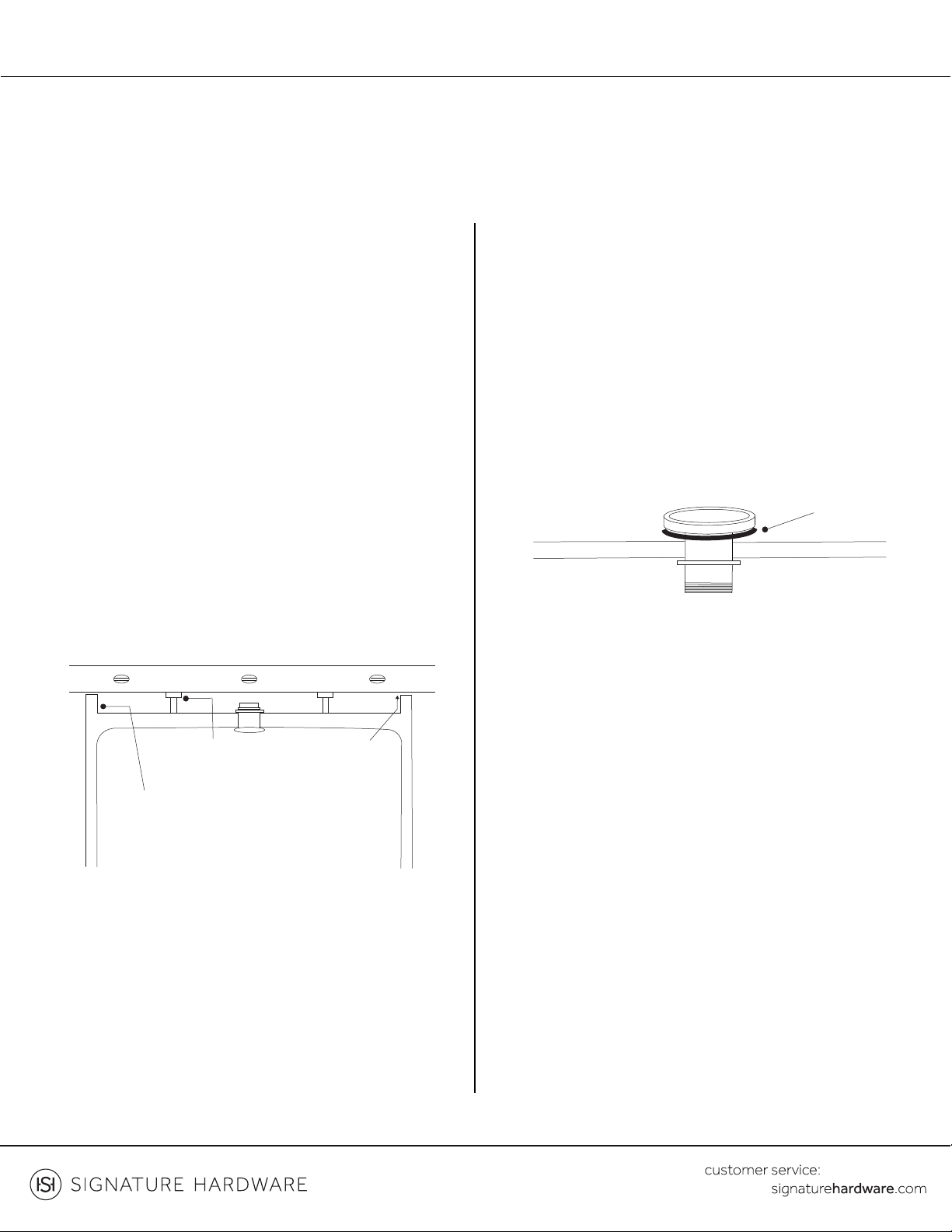

4. Your tub will come with a drain basket and threaded
tail piece installed.
4. Su tina viene incluye una canasta de drenaje y una
pieza trasera roscada instalada.
4. Votre baignoire est livrée avec une bonde de vidange
et une pièce de raccordement filetée prémontées.
3. Place a level across the bottom of the tub to

to touch level. Then, raise the support an additional
1/8" to ensure the bathtub is supported by the support
feet and not by the tub walls.
3. Coloque un nivelador a través de la parte inferior de la
tina para representar el nivel del piso. Levante los
soportes de nivelación ajustables para tocarel nivel.
Luego, levante el soporte 0.32 cm adicionales para
asegurarse de que la tina esté apoyada sobre las patas de
soporte y no por las paredes de la tina.
3. Posez un niveau dans le sens transversal sur le fond de
la baignoire pour matérialiserle niveau du plancher.
Sortez les pieds de nivellement réglables jusqu’à ce qu’ils
soient au contact du niveau. Sortez alors les pieds de 1/8
po supplémentaire pourvous assurer que la baignoire
repose surses pieds et non surles parois.
1/8”
.32cm
1/8”
Support feet
Patas de soporte
Pieds de support
Tub wall
Pared de la tina
Paroi de la baignoire
Rubber gasket
Arandela de caucho
Joint en caoutchouc
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

6

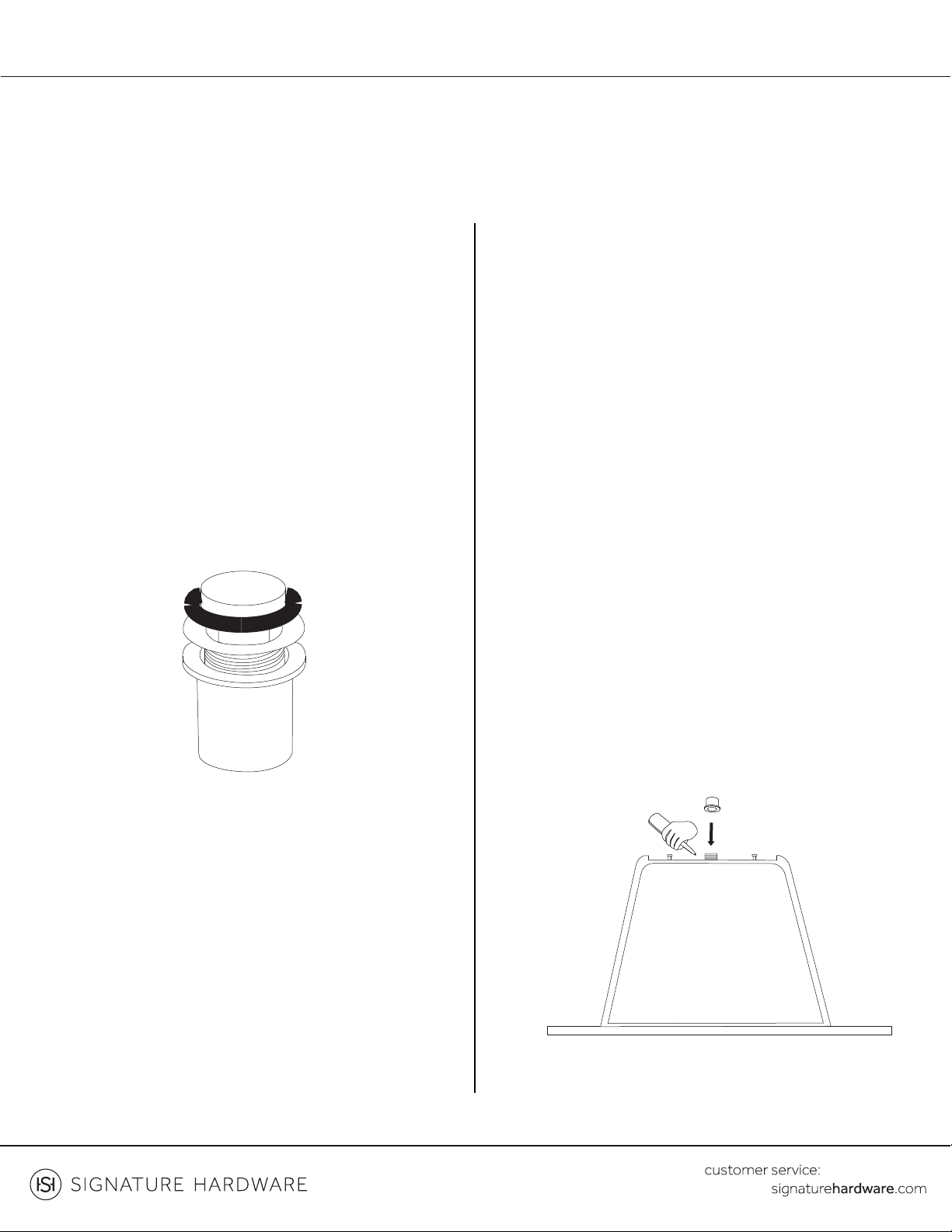

5. T
o install the drain pop up mechanism and drain
cover, simply screw the pop up mechanism into drain
cap. Then, install the assembly into drain basket.
5. Para instalar el mecanismo emergente de drenaje y la
cubierta de drenaje, sencillamente atornille el mecanis-
mo emergente en la tapa de drenaje. Luego, instale el
ensamble en la canasta de drenaje.
5. Pour installer le clapet de vidange et le bouchon, il suffit
de visserle mécanisme de vidange sous le bouchon de
vidange puis de placer le tout dans la bonde.


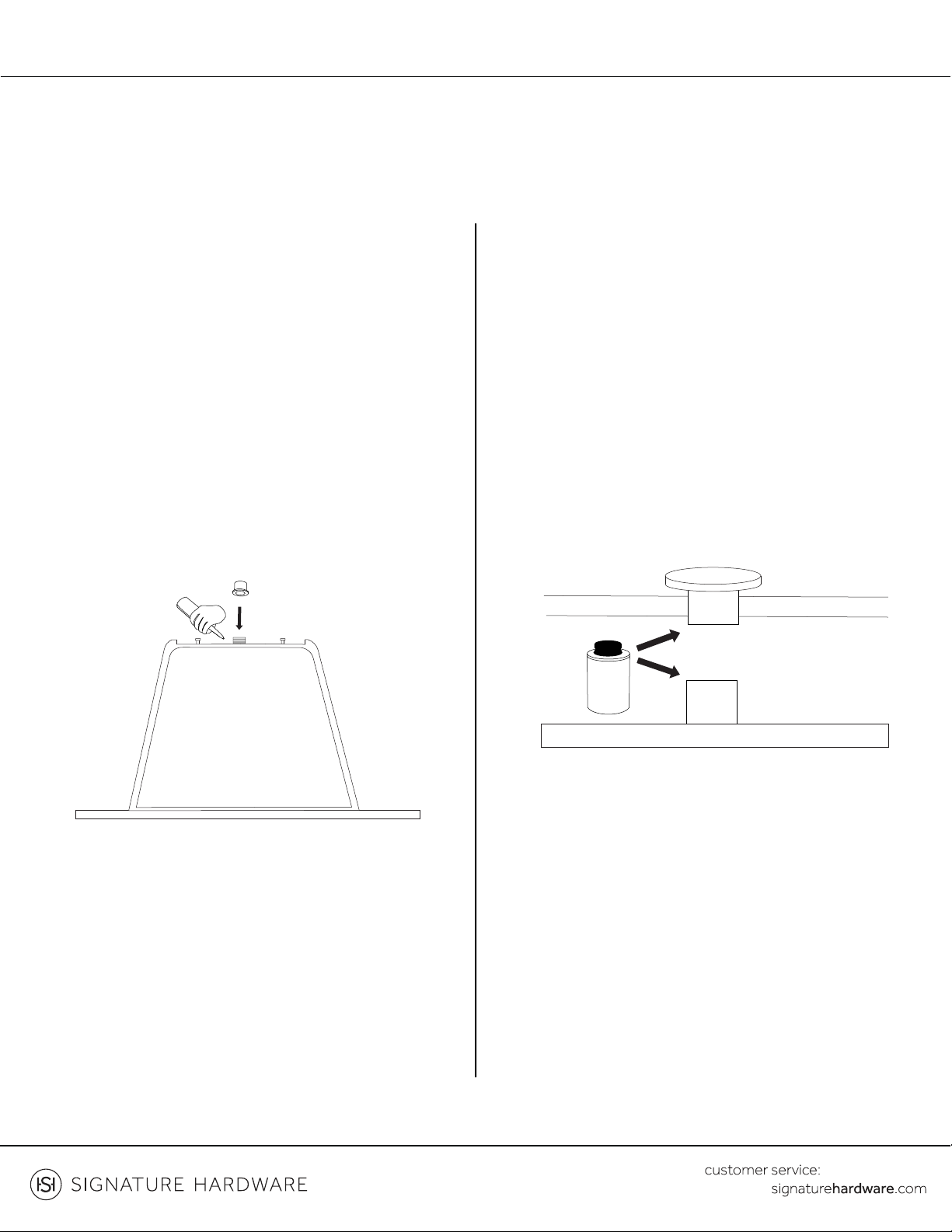

threads on the bottom of the tub. Use a small amount
of silicone on the threads to act as sealant. Allow the
silicone to dry fully.
Note: Hub adapter purchased separately
6. Fije el adaptador del cubo de PVC con brida a las roscas
expuestas en la parte inferior de la tina. Use una pequeña
cantidad de silicón en las roscas para que sirva como
sellante. Deje que el silicón seque completamente.
Nota: el adaptador de concentrador se compra por
separado
6. Fixez l’adaptateur PVC à bride sur le filetage visible sous
la baignoire. Appliquez une fine couche de silicone sur le
filetage pour étanchéifier l’assemblage. Laissez sécher le
silicone complètement.
Remarque : adaptateur de concentrateur acheté séparé-
ment
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

7

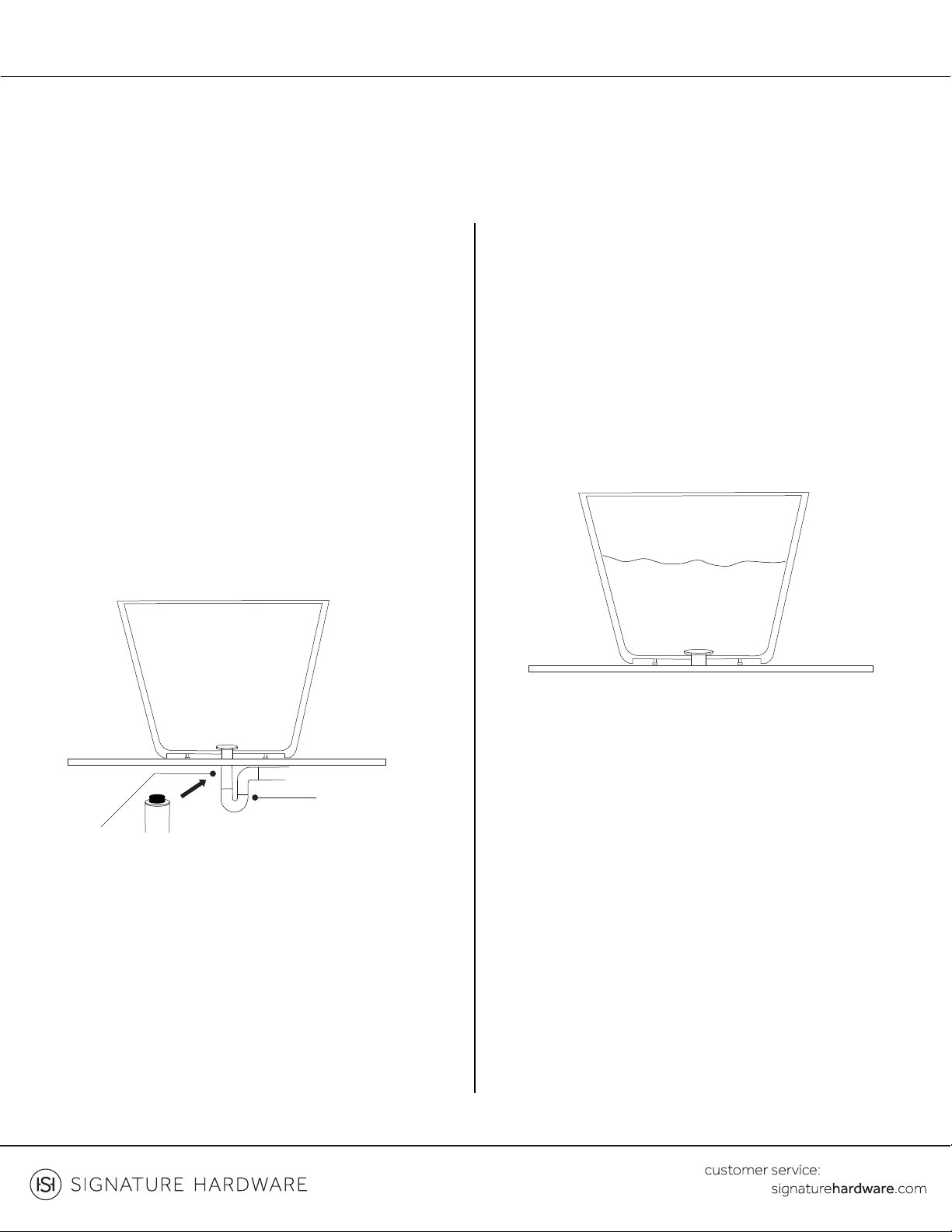

8. Fill the tub with water to check for any leaks from the
connections. Verify that the drain is working properly.
8. Llene la tina con agua para revisar si hay fugas de las
conexiones. Verifique que el drenaje funcione correcta-
mente.
8. Remplissez la baignoire d’eau et surveillez la présence
de fuites éventuelles au niveau des raccords. Vérifiez que
le drain fonctionne correctement.

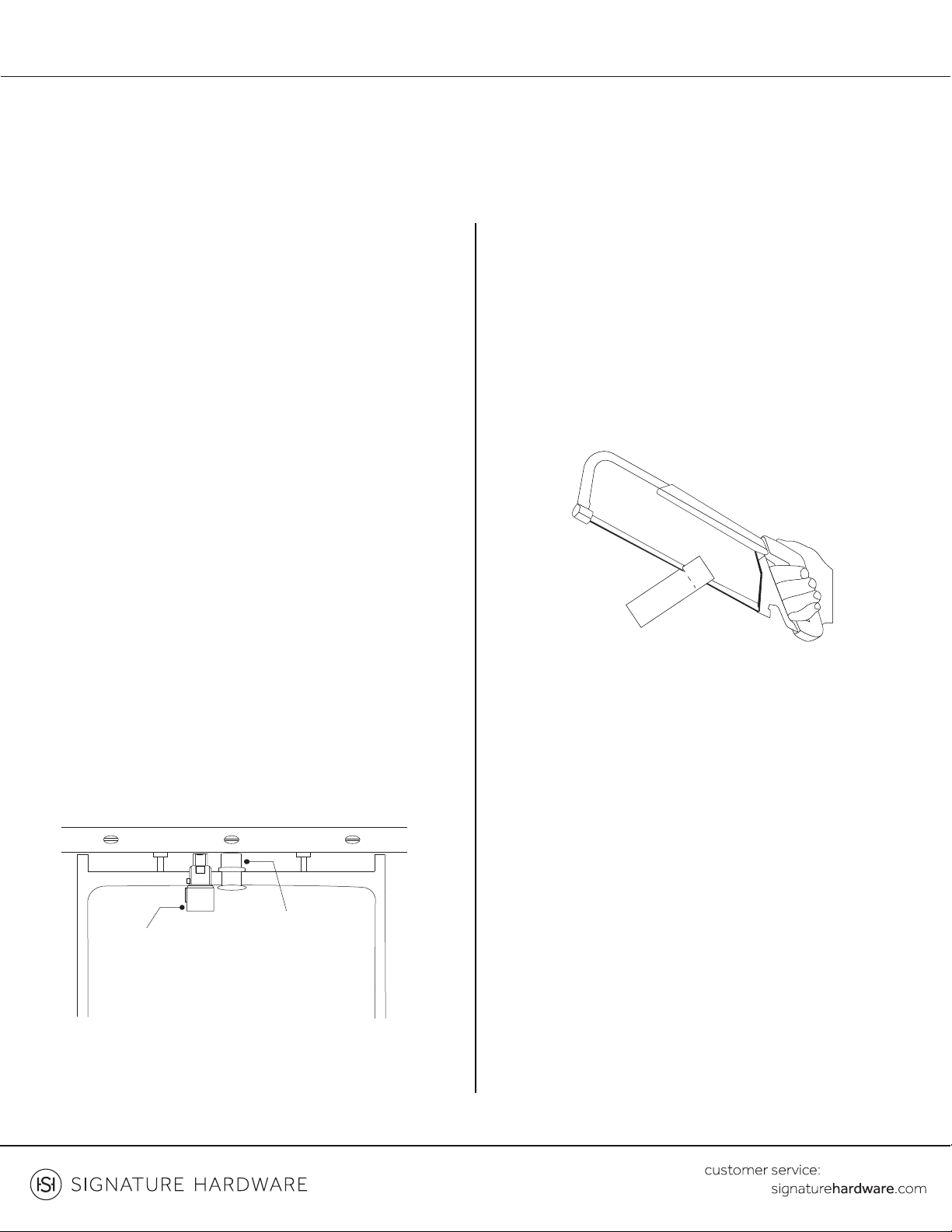

7. Cut the appropriate amount of the 1 1/2” PVC to
ensure a proper connection into the P-trap under the

installation to the P-trap.
7. Corte la cantidad apropiada de 3.81 cm de PVC para
asegurarse de tener una conexión adecuada en la trampa
en P debajo del piso. Use el cemento y cebador de PVC
para asegurar la instalación a la trampa en P.
7. Coupez la longueur de tube PVC 1 1/2 po appropriée
pour assurer une bonne connexion avec la trappe en P
sous le plancher. Utilisez de l’apprêt et de la colle PVC
pour l’installation sur la trappe en P.
P-trap
Trampa en P
Trappe en P
PVC hub
tting
Ajuste del adaptador
del cubo de PVC
Raccord d’adaptateur
en PVC
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

8
9. Finish your installation by running a bead of neutral
cure silicone sealant around the base of the tub where

damp cloth.
9. Termine la instalación aplicando una capa de sellante
de silicón de curado neutro alrededor de la base de la tina
donde se une al piso. Limpie cualquier exceso de sellador
con un paño húmedo.
9. Terminez votre installation en appliquant un filet de
produit d’étanchéité en silicone à polymérisation neutre
autourde la base de la baignoire, aux points de contact
avec le plancher. Essuyez tout excès de silicone à l’aide
d’un chiffon humide.
INSTALLATION: WITHOUT
UNDERFLOOR ACCESS/SLAB
FLOOR INSTALLATION
INSTALACIÓN: SIN ACCESO
DEBAJO DEL PISO/INSTALACIÓN
EN EL PISO DE LOSA
INSTALLATION: SANS ACCÈS
SOUS LE PLANCHER/INSTALLA-
TION SUR LE PLANCHER
1. Set the tub in the desired location and mark the

away from the desired installation location so that the
plumbing can be installed.
1. Coloque la tina en el lugardeseadoy marque el lugar
del agujero de drenaje en el piso. Luego, quite la tina del
lugar deseado para la instalación para poder instalar la
tubería.
1. Placez la baignoire à l’emplacement prévu et marquez
l’emplacement du trou du drain surle plancher. Retirez
alors la baignoire de l’emplacement prévu de façon à
pouvoir effectuer les installations de plomberie.
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

9
2. Turn bathtub upside down and rest it on a moving
blanket, cardboard, or other soft surface to prevent
scratching the rim. Use caution when turning the
bathtub upside down, as the product may be heavy
and may require assistance to rotate.
2. Voltee la tinay colóquela sobre una manta, cartón u
otra superficie suave que se pueda mover para evitar que
se raye el borde. Tenga cuidado cuandovoltee la tina ya
que el producto puede ser pesado y es posible que
necesite ayuda para rotarla.
2. Retournez la baignoire et posez-la sur une couverture,
du carton ou une autre surface souple afin d’éviter de
rayerle rebord. Soyez prudent lorsque vous retournez la
baignoire : elle peut être lourde et vous pouvez avoir
besoin de l’aide d’une deuxième personne pour la
retourner.
3. Place a level across the bottom of the tub to

to touch level. Then, raise the support an additional
1/8" to ensure the bathtub is supported by the support
feet and not by the tub walls.
3. Coloque un nivelador a través de la parte inferior de la
tina para representar el nivel del piso. Levante los
soportes de nivelación ajustables para tocarel nivel.
Luego, levante el soporte 0.32 cm adicionales para
asegurarse de que la tina esté apoyada sobre las patas de
soporte y no por las paredes de la tina.
3. Posez un niveau dans le sens transversal sur le fond de
la baignoire pour matérialiserle niveau du plancher.
Sortez les pieds de nivellement réglables jusqu’à ce qu’ils
soient au contact du niveau. Sortez alors les pieds de 1/8
po supplémentaire pourvous assurer que la baignoire
repose surses pieds et non surles parois.
Moving blanket
Manta que se pueda mover
Couverture
TOP
PARTE SUPERIOR
HAUT
BOTTOM
PARTE INFERIOR
BAS
1/8”
.32cm
1/8”
Support feet
Patas de soporte
Pieds de support
Tub wall
Pared de la tina
Paroi de la baignoire
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

10
4. Your tub will come with a drain basket and threaded
tail piece installed.
4. Su tina viene incluye una canasta de drenaje y una
pieza trasera roscada instalada.
4. Votre baignoire est livrée avec une bonde et une pièce
de raccordement prémontées.
5. To install the drain pop up mechanism and drain
cover, simply screw the pop up mechanism into drain
cap. Then, install the assembly into drain basket.
5. Para instalar el mecanismo emergente de drenaje y la
cubierta de drenaje, sencillamente atornille el mecanis-
mo emergente en la tapa de drenaje. Luego, instale el
ensamble en la canasta de drenaje.
5. Pour installer le clapet de vidange et le bouchon, il suffit
de visserle mécanisme de vidange sous le bouchon de
vidange puis de placer le tout dans la bonde.
Rubber gasket
Arandela de caucho
Joint en caoutchouc
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

11
 

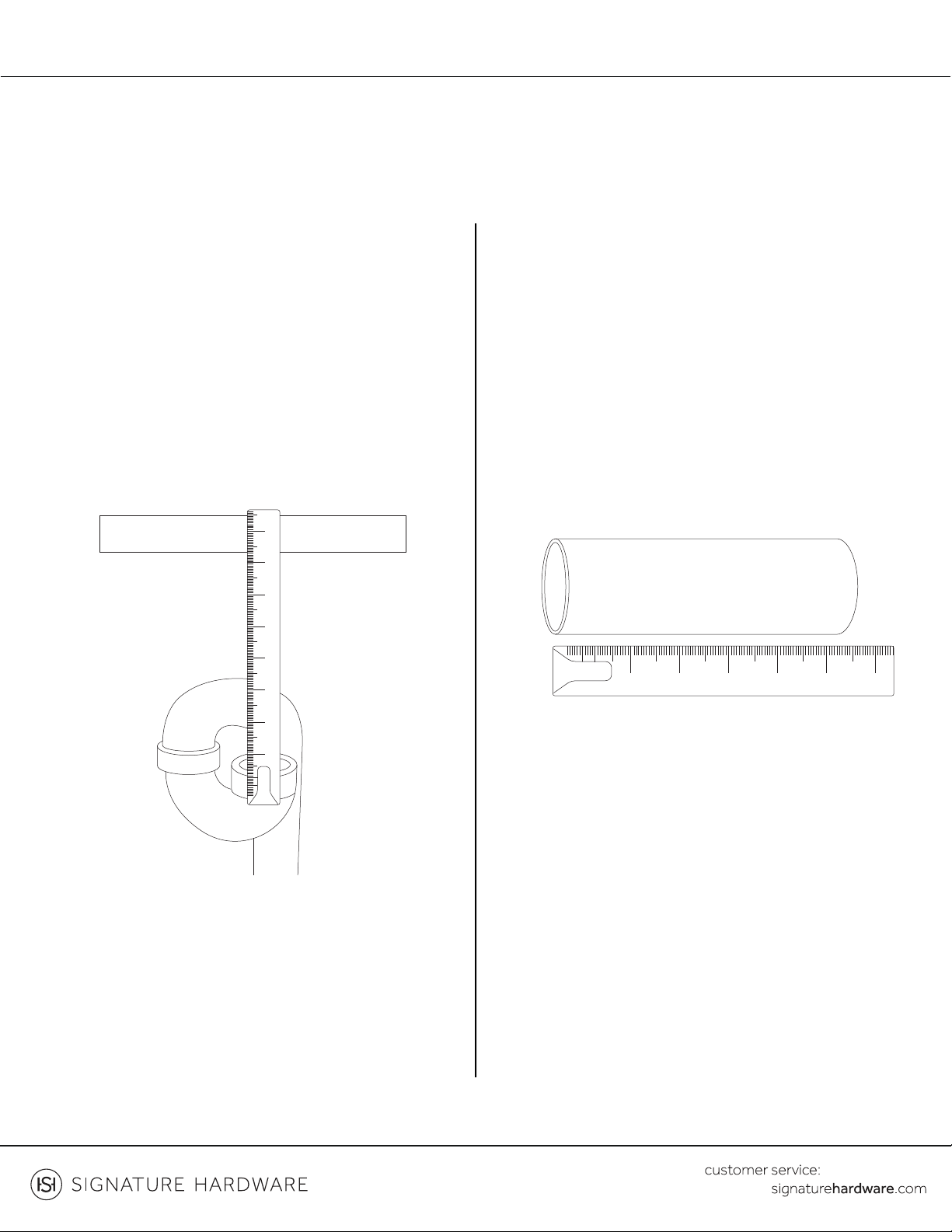

adapter onto the drain threads. Use a tape measure to
determine the gap between the bottom of the tub,




height of the tub.
6. Una vez que ajusta las patas de soporte, ajuste en seco
el adaptadorde cubo de PVC en las roscas de drenaje.
Use una cinta métrica para determinar el espacio entre la
parte inferior de la tina, empezando en la brida interior del
drenaje del adaptador de cubo y el piso. Use el nivel para
simular el piso. La tubería de drenaje se debe extender
aproximadamente 2.54 cm sobre el piso terminado; sin
embargo, esto variará dependiendo de la altura de la tina.
6. Lorsque les pieds de support sont ajustés, insérez
l’adaptateur PVC à sec sur le filetage du drain. Utilisez un
ruban à mesurer pourdéterminer l’espace entre le fond
de la baignoire, en commençant par le drain à l’intérieur
de la bride de l’adaptateur, et le plancher. Utilisez le niveau
pour simulerle plancher. Le tuyau de drain doit dépasser
d’environ 1 po au-dessus du sol fini ; cette longueur
variera cependant en fonction de la hauteur de la
baignoire.



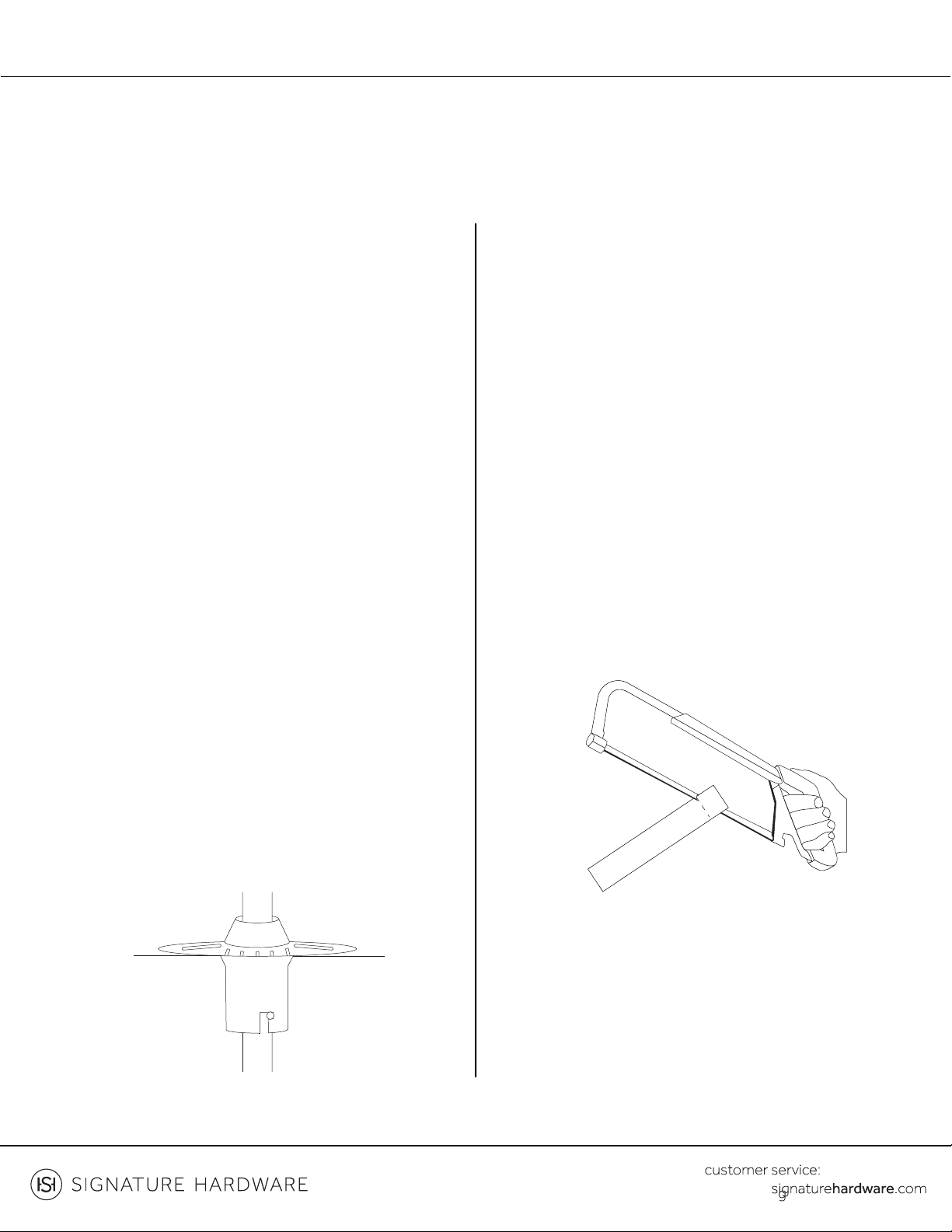

7. Recorte 3.81 cm del tubo de drenaje de PVC
extendiéndose del piso a la longitud apropiada.
7. Coupez le tuyau de drain en PVC de 1½ po venant du
sol à la longueur appropriée.
Tape measure
Cinta métrica
Ruban à mesurer
PVC hub adapter
Ajuste del cubo de PVC
Adaptateur en PVC
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

12
 
threads on the bottom of the tub. Use a small amount
of silicone on the threads to act as sealant. Allow the
silicone to dry fully.
8. Fije el adaptador del cubo de PVC con brida a las roscas
expuestas en la parte inferior de la tina. Use una pequeña
cantidad de silicón en las roscas para que sirva como
sellante. Deje que el silicón seque completamente.
8. Fixez l’adaptateur PVC à bride sur le filetage visible sous
la baignoire. Appliquez une fine couche de silicone sur le
filetage pour étanchéifier l’assemblage. Laissez sécher le
silicone complètement.
9. Turn the tub to upright position. Then, apply PVC
primer and cement to the female end of hub adapter

9. Gire la tina a la posición vertical. Luego, aplique el
cemento y el cebador de PVC al extremo hembra del
adaptadorde cubo y al empotrado del tubo de PVC
macho sobre el nivel del piso.
9. Retournez la baignoire en position verticale. Ensuite,
appliquez de l’apprêt et de la colle PVC surl’extrémité
femelle de l’adaptateur et sur l’extrémité mâle du tuyau
PVC de plomberie brute au-dessus du niveau du
plancher.
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

13
10. Center tub directly over PVC rough-in, place tub
onto PVC pipe with twisting motion to ensure proper
adhesion of PVC Cement.
Note: Unscrew the pop up mechanism and drain cover
to get a better view of the male PVC rough-in.
10. Centre la tina directamente sobre el empotrado de
PVC, coloque la tina en el tubo de PVC con un movimien-
to giratorio para asegurar la adhesión adecuada del
Cemento de PVC.
Nota: Desatornille el mecanismo emergente y la cubierta
de drenaje para obtener una mejorvista del empotrado
de PVC macho.
10. Centrez la baignoire directement surle tuyau PVC de
plomberie brute, placez la baignoire surle tuyau en PVC
avec un mouvement de torsion pour assurer une bonne
adhérence de la colle PVC.
Remarque: Dévissez le clapet devidange et le bouchon
du drain pour avoir une meilleure vue surla plomberie
brute PVC mâle.

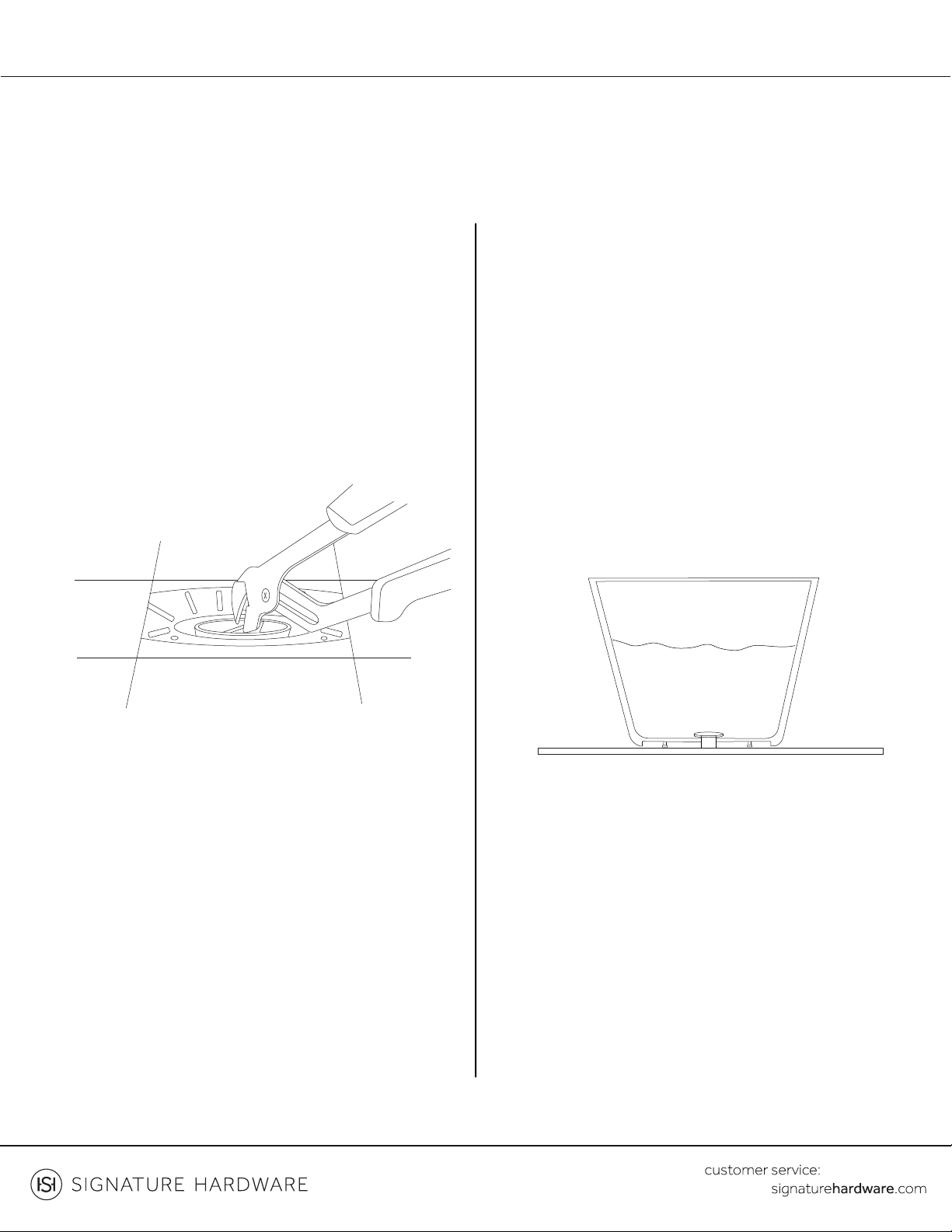

11. Fill the tub with water to check for any leaks from
the connections. Verify that the drain is working
properly.
11. Llene la tina con agua para revisar si hay fugas de las
conexiones. Verifique que el drenaje funcione correcta-
mente.
11. Remplissez la baignoire d’eau et surveillez la présence
de fuites éventuelles au niveau des raccords. Vérifiez que
le drain fonctionne correctement.
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

14
 
drain will be installed.

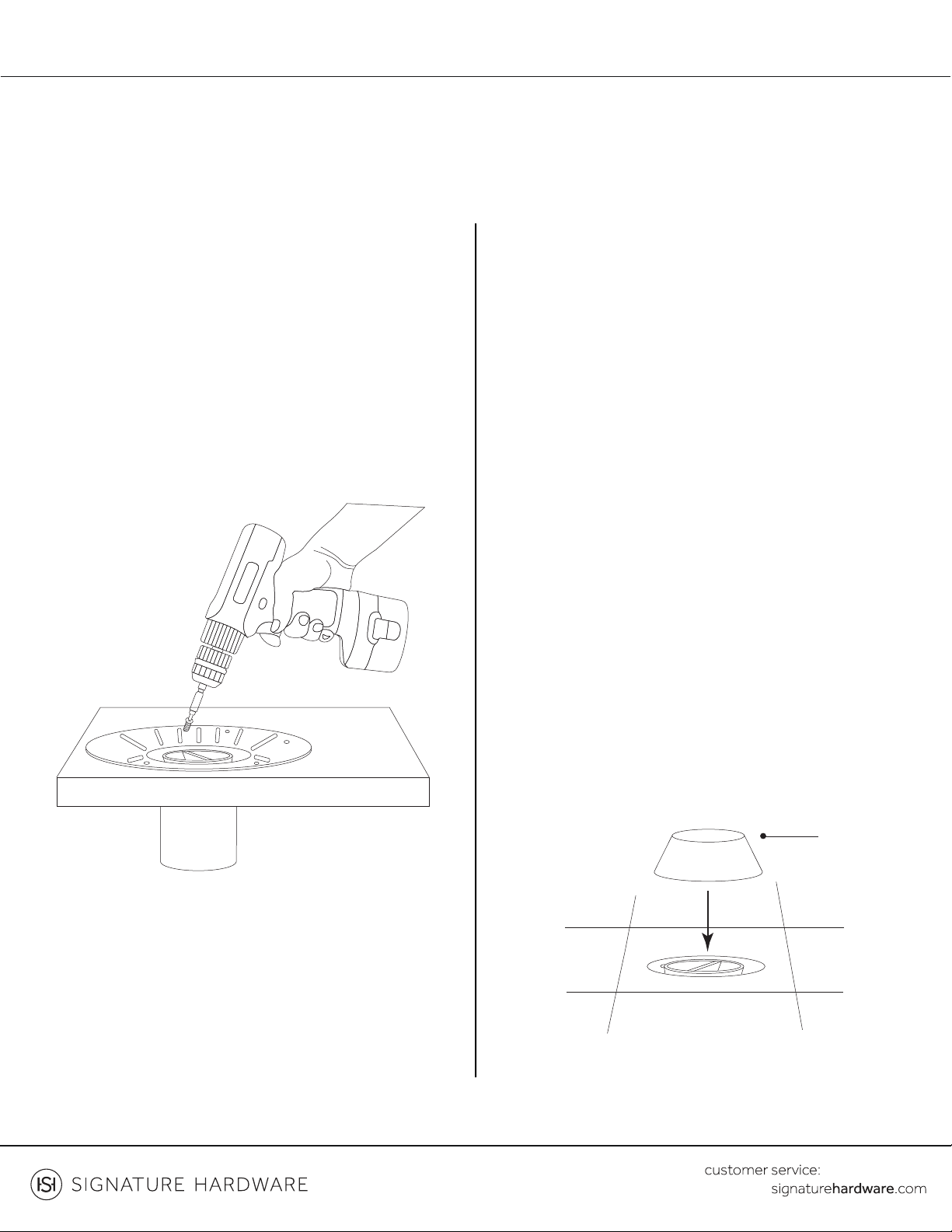

1. Barrene un agujero de 10.16 cm de diámetro debajo
del piso donde se va a instalarel drenaje.
1. Percez un trou de 4 po de diamètre dans le
sous-plancher où le drain sera installé.

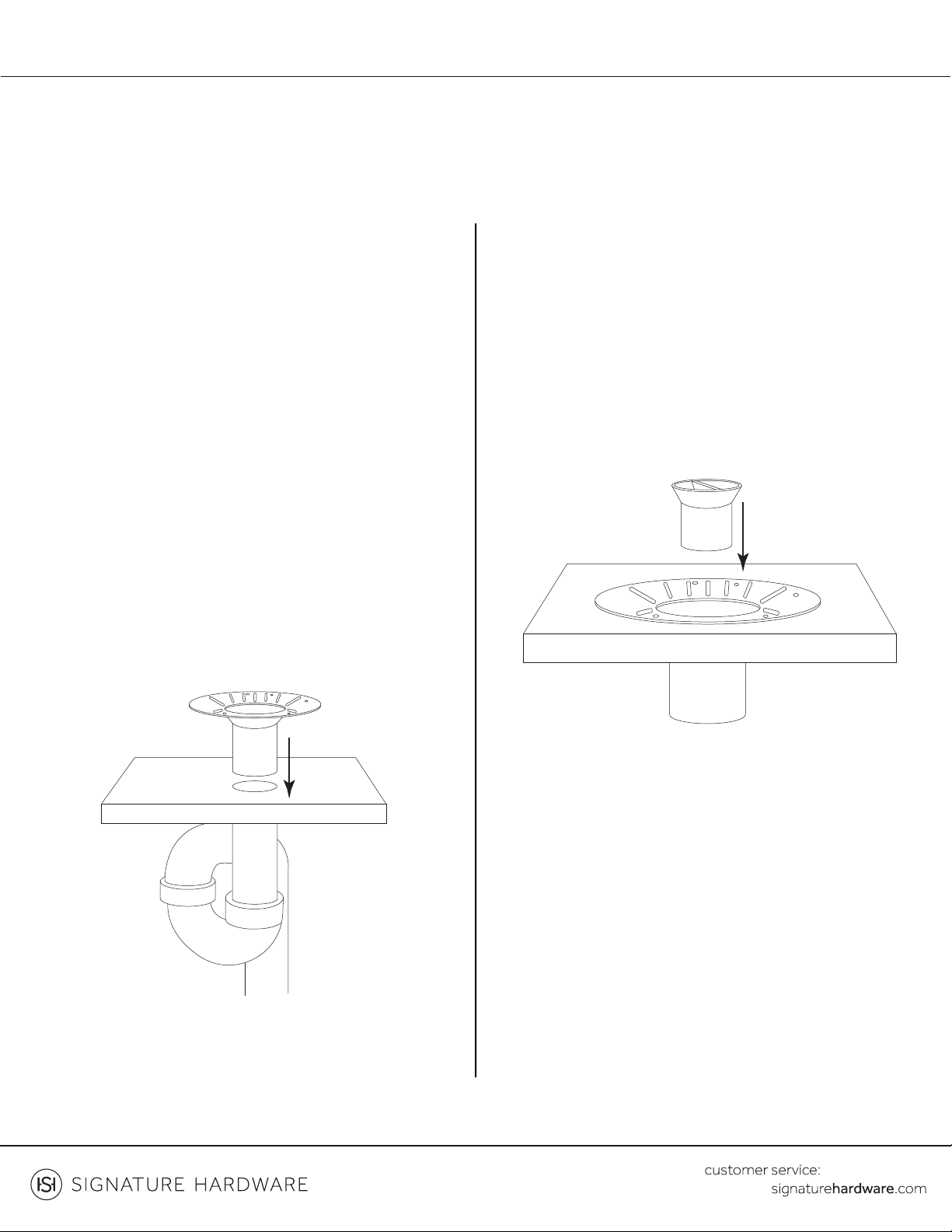

INSTALLATION WITH
QUICK CONNECT DRAIN
INSTALACIÓN CON DRENAJE
DE CONEXIÓN RÁPIDA
INSTALLATION AVEC LE DRAIN
QUICK CONNECT
12. Finish your installation by running a bead of neutral
cure silicone sealant around the base of the tub where

damp cloth.
12. Termine la instalación aplicando una capa de sellante
de silicón de curado neutro alrededor de la base de la tina
donde se une al piso. Limpie cualquier exceso de sellador
con un paño húmedo.
12. Terminez votre installation en appliquant un filet de
produit d’étanchéité en silicone à polymérisation neutre
autourde la base de la baignoire, aux points de contact
avec le plancher. Essuyez tout excès de silicone à l’aide
d’un chiffon humide.
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

15
2. Measure the distance from the inside of the p-trap

2. Mida la distancia desde la parte interiorde la trampa P
hasta la parte superior debajo del piso (no se incluye la
trampa P).
2. Mesurez la distance entre l’intérieur de la trappe en P
et le dessus du sous-plancher (trappe en P non incluse).
3. Cut the provided 1 ½” PVC pipe 3” shorter than the
-
ment taken in step 2).
3. Corte 7.62 cm del tubo de PVC de 3.81 cm más corto
que la distancia entre el piso yla trampa P (medida
tomada en el Paso 2).
3. Coupez le tuyau PVC de 1 ½ po de diamètre fourni 3
po plus court que la distance entre le plancher et la trappe
en P (mesure prise à l’étape 2).
2 3 4 5 6 7 8 9
2 3 4 5 6 7
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

16
4. Apply PVC primer and cement to the outside of the
PVC pipe and to the inside of the p-trap, per manufac-

until cement is bonded.
4. Aplique el cemento y cebador de PVC en la parte
exterior del tubo de PVC y en la parte interior de la
trampa P, según las instrucciones del fabricante. Inserte
con firmeza el tubo hasta que esté bien pegado el
cemento.
4. Appliquez de l’apprêt et de la colle PVC à l’extérieur du
tuyau en PVC et à l’intérieur de la trappe en P, selon les
instructions du fabricant. Insérez fermement le tuyau
dans la trappe en P jusqu’à ce que la colle ait pris.
5. Apply PVC primer and cement to the outside of the
PVC pipe and to the inside of the drop-in drain insert.
5. Aplique el cemento y cebador de PVC en la parte
exterior del tubo de PVC y en la parte interior del acceso-
rio de drenaje de descarga inmediata.
5. Appliquez de l’apprêt et de la colle PVC à l’extérieur du
tuyau en PVC et à l’intérieur de l’insert de drain encastra-
ble.
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

17
6. Slide the drop-in drain onto the PVC pipe, using a
twisting motion to ensure proper cement bond, apply
pressure until the cement is fully set. Ensure that the

quickly before cement sets.
6. Deslice el drenaje de descarga inmediata en el tubo de
PVC, con un movimiento giratorio para garantizarel
pegado adecuado del cemento, aplique presión hasta
que el cemento esté completamente colocado.
Asegúrese de que el borde del drenaje de descarga
inmediata esté al ras debajo del piso. Actúe rápidamente
antes de que se seque el cemento.
6. Faites glisser le drain encastrable sur le tuyau en PVC,
en utilisant un mouvement de torsion pour assurer une
bonne adhérence de la colle, appliquez de la pression
jusqu’à ce que la colle ait complètement durci.
Assurez-vous que le rebord du drain encastrable affleure
le sous-plancher. Agissez rapidement avant la prise de la
colle.
7. Insert the drain plug into the drop-in drain, if not
already inserted.
7. Inserte el tapón del drenaje en el drenaje de descarga
inmediata, si todavía no lo ha insertado.
7. Insérez le bouchon de drain dans le drain encastrable, si
cela n’a pas déjà été fait.
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

18
8. Turn the drain clockwise to lock into place, then

8. Gire el drenaje a la derecha para bloquearlo en su lugar,
luego asegure el drenaje debajo del suelo con tornillos.
8. Faites tourner le drain dans le sens des aiguilles d’une
montre pour le verrouiller, puis fixez le drain au
sous-plancher avec des vis.

opening around the drain as shown.
Note: If you are installing a decorative tail piece and

2 1/4” diameter wide directly above the drain plug to



Nota:-

abertura que tenga un ancho de 5.72 cm de diámetro
-

9. Installez le revêtement de sol, des carreaux, par
exemple, en laissant une ouverture autour du drain
comme illustré.
Remarque : Si vous installez une pièce de raccordement
décorative et une bride de plancher, installez les carreaux
et laissez une ouverture de 2 1/4 po de diamètre directe-
ment au-dessus du bouchon du drain pour vous assurer
que la bride de fixation de plancher recouvre le trou.

Brida del piso
Bride de plancher
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

19
10. Remove the drain plug with a pair of long nose
pliers.
10. Quite el tapón del drenaje con un par de alicates de
punta larga.
10. Retirez le bouchon de drain avec une pince à long
bec.
11. Once ready for tub installation, apply the provided
lubricant to the rubber portion of the inside of the
drain.
11. Una vez esté listo para la instalación de la tina, aplique
el lubricante que se incluye en la parte de caucho de la
parte interior del drenaje.
11. Lorsque tout est prêt pour l’installation de la
baignoire, appliquez le lubrifiant fourni sur la partie en
caoutchouc à l’intérieur du drain.
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800

20


of the drain and the p-trap will accommodate the tail
piece. Do not cut the brass tail piece that is included
with the drop-in drain kit.
Note:

tub’s drain rather than those provided with the drop-in
drain.
12. Fije la pieza de cola apropiada en la tubería de
desechos y rebalse. Asegúrese de que la medida entre la
base del drenaje y la trampa P se acomode a la pieza de la
cola. No corte la pieza de cola de bronce que se incluye
con el kit de drenajevertical.
Nota: Si instala una tina independiente con un rebalse y
drenaje expuesto, use la pieza de cola que se incluye con
el drenaje de la tina en lugar de aquella que se incluye con
el drenaje vertical.
12. Fixez la pièce de raccordement appropriée à la
décharge et au trop-plein. Assurez-vous que la mesure
entre la base du drain et la trappe en P permet d’insérer la
pièce de raccordement. Ne coupez pas la pièce de
raccordement en laiton incluse avec le set de drain
encastrable.
Remarque: Si vous installez une baignoire autoportante
avec un drain et un trop-plein exposés, utilisez la pièce de
raccordement fournie avec le drain de la baignoire plutôt
que celles fournies avec le drain encastrable.
Optional: If installing a separately purchased tail piece

length by measuring from tub drain connection. Make


Opcional: Si instala una brida de piso y pieza de cola que
se compraron por separado, miday corte la pieza de cola
de 30.48 cm a lo largo midiendo desde la conexión de
drenaje de la tina. Asegúrese de que la medición se
extienda 5.08 cm de la parte inferiordel accesorio del
drenaje vertical.
Facultatif: Si vous installez une pièce de raccordement
et une bride de plancher achetées séparément, mesurez
et coupez la pièce de raccordement de 12 po à la bonne
longueur en mesurant à partir du raccord de drain de la
baignoire. Assurez-vous que la mesure dépasse de 2 po
du bas du raccord de drain encastrable.
TREECE
ACRYLIC TUB WITH INTEGRAL DRAIN
TINA ACRÍLICA CON LAVABO INCORPORADO
BAIGNOIRE EN ACRYLIQUE AVEC BONDE INTÉGRÉE
SKU: 948780V
1.855.715.1800
