Signature Hardware PENDLETON User manual

11.800.221.3379
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
REVISED 01/03/2020
CODES: SHPT8020G, SH4001, SHPT8030G
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
plumbing, shower, wall, or for personal injury during
installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping
damage. If any damage is found, contact our
Customer Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados a la plomería, la ducha,
la pared, ni por daños personales que ocurran durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el producto del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
Adjustable Wrench
Llave Ajustable
Flathead
Screwdriver
Destornillador de
cabeza plana
Phillips
Screwdriver
Destornillador
Phillips
Safety Glasses
Gafas de seguridad Keyhole Saw
Sierra de punta
Tape Measure
Cinta métrica
Neutral Cure
Silicone Sealant
Sellador de silicona
de curado neutro
Groove Joint Plier
Pinzas ajustable
Plumbers Tape
Cinta Selladora
Para Rosca
Thermometer
Termómetro Strap Wrench
Llave de correa

21.800.221.3379
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
Note: Before soldering, remove the cartridge, stop
valves and diverter cartridges.
Nota: Antes de soldar, retire el cartucho, cierre las
válvulas y los cartuchos del desviador.
Copper (Soldering)/Cobre (Soldar)
tube cutter
cortador de tuberías
wire brush
cepillo de alambre
torch
soplete
lead-free solder kit
tit de alambre de soldadura sin plomo
If you are replacing your plumbing valve, please review
the common plumbing methods illustrated below
(Copper, IPS). Remove the evalve
trim before replacing your valve. Please follow all local
building and plumbing codes.
Si estás cambiando tu válvula de plomería, consulta los
dos métodos comunes que aparecen más abajo (Cobre,
IPS). Quita la manija y el regulador de válvula
preexistentes antes de reemplazar tu válvula. Cumple
con todos los códigos locales de construcción y
plomería.
tting brush to thoroughly clean the brass
inlets before soldering copper to the valve. Do not use
ttings for tub spout outlet. Do not use PEX
for tub spout outlet.
Usar un cepillo de alambre para acoplamientos a fin de
limpiar a fondo las entradas de latón antes de conectar
los tubos de cobre soldados a la válvula. No usar
acoplamientos de encaje a presión para la salida del caño
de la tina. No usar PEX para la salida del caño de la tina.
IPS/IPS
tube cutter
cortador de tuberías
pipe wrench
llave para tubería

31.800.221.3379

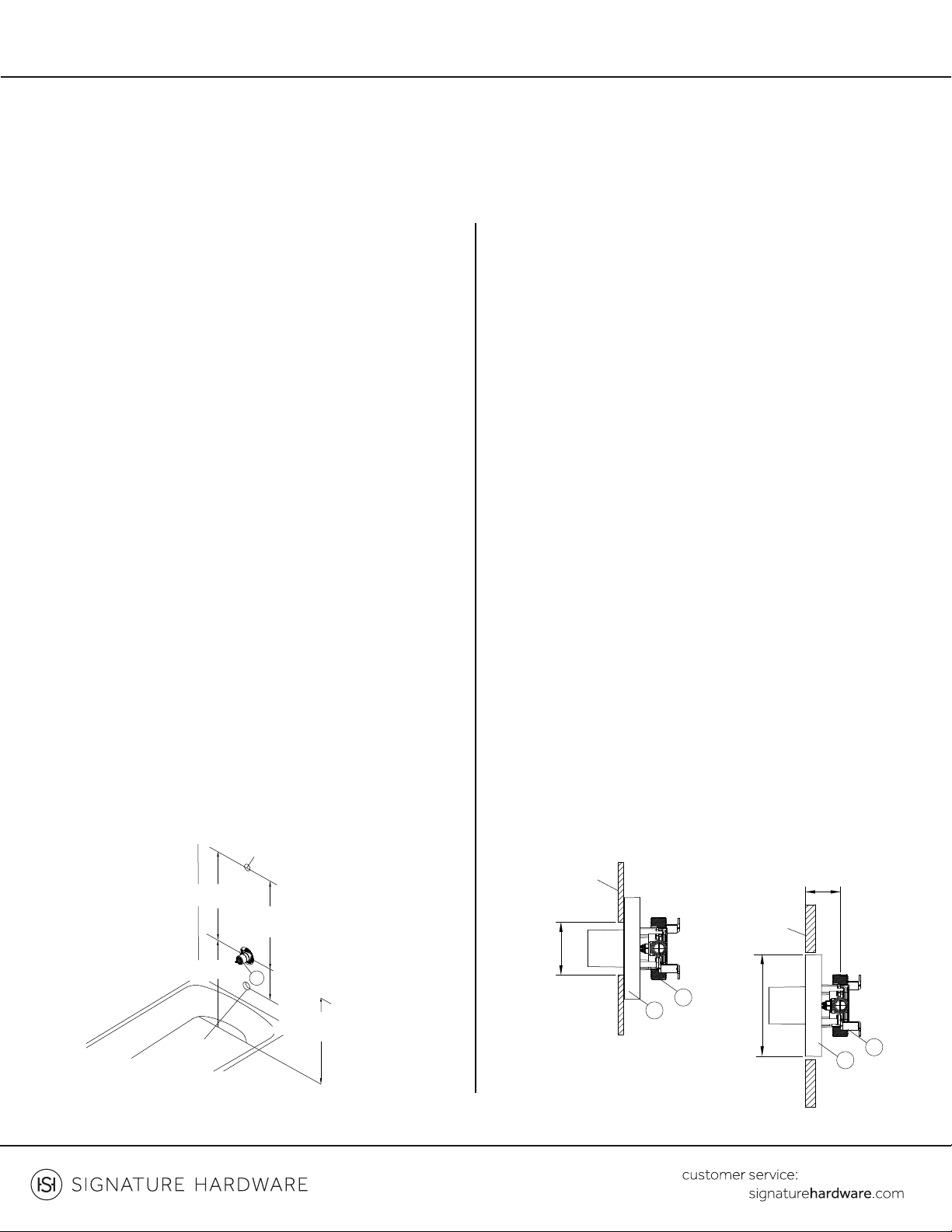

VALVE INSTALLATION
INSTALACIÓN DE LA VÁLVULA
3a. Thin Wall Installation: Are usually built up with

the main source of support for the valve. The plaster
guard (1) remains attached to the valve.
3a. Instalación En Muro Delgado: Están generalmente
fabricados con materiales como los bordes de fibra de
vidrio de la bañera y será la fuente principal de soporte
para la válvula. La protección de yeso (1) permanece
adherida a la válvula.
3b. Thick Wall Installation: Are usually built up with
materials such as cement board, drywall, tile, etc. The


correct position to accept the trim. The depth for
the valve body (2) in wall is measured from the center

accepted depth distance is 1-3/4" to 2-3/8".
3b. Instalación En Muro Grueso: Están generalmente
fabricados con materiales como placa de cemento, placa
de yeso, baldosa, etc. La protección de yeso (1) está
colocada de forma tal que queda a nivel con el muro
terminado. Esto garantiza que laválvula estará en la
posición correcta para aceptar la moldura. La
profundidad de la pared para el cuerpo de la válvula (2) se
mide desde el centro de la salida de la ducha hasta la
superficie de la pared terminada. La profundidad debería
ser entre 1-3/4" y 2-3/8".

1. Cierra el suministro de agua.
2. Verify that the hole sizes and positions of the holes
in the wall are correct. The shower and tub spout
outlet holes should be 1-1/4” diameter. The



the wall. Position the valve body (1) correctly in the wall
with the side marked "UP" pointing upward.
Note: The distance from the valve to the tub spout
stub out should be between 8” and 18”.
2. Verifique que el tamaño y la posición de los orificios en
la pared sean correctos. Los orificios para la ducha y de la
boquilla de la bañera deben tenerun diámetro de 1-1/4".
La profundidad recomendada entre la válvula y la pared
terminada es como mínimo 1-3/4" y como máximo
2-9/25". Asegúrese de que la cubierta del cuerpo de la
válvula (1) esté al ras de la superficie exterior terminada
de la pared. Coloque el cuerpo de la válvula (1)
correctamente en la pared, con el lado marcado "UP"
apuntando hacia la parte superior.
Nota: La distancia entre la válvula y la boquilla del tubo de
salida debe ser de entre 8" (20 cm) y 18" (45 cm).
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
1 1/4" 3.2 cm
30" shower only
76.2 cm ducha solamente
48" shower only
1.22 cm ducha solamente
48" tub and shower
1.22 cm bañera y ducha
1 1/4" 3.2 cm


30" tub and shower
76.2 cm bañera y ducha
1
1-3/4" to 2-3/8"
4.4 cm a6 cm
wall
pared acabada
wall
pared acabada
3-3/8”-6”
6” 15.2 cm
8.6 cm-15.2 cm
1
1
2
2
thin wall installation
instalación en muro delgado
thick wall installation
instalación en muro grueso

41.800.221.3379
4. Remove the plaster guard (1) from the body (2).
4. Quita el protector de yeso (1) del cuerpo (2).
5. Fasten the body assembly (1) to cross brace with
mounting screws (2).
Note: Be sure to position the body (1) correctly in the
wall, with the side marked "UP" facing upward.
5. Sujeta el ensamblaje del cuerpo (1) al soporte en cruz
con los tornillos de montaje (2).
Nota: Asegura colocar el cuerpo (1) en la posición
correcta en la pared con el lado marcado "UP" hacia
arriba.
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
1
2
1
2
6. With Tub Outlet: Wrap plumbers’ tape around the
pipe threads in a clockwise direction. Connect the hot
and cold water supply lines (1), the shower outlet pipe
(2), and tub outlet pipe (3) by threading them onto the
valve body (5) in a clockwise direction. Tighten the
pipes to the valve body (5) with a pipe wrench.
Connect the pipe elbows (4) to the end of the shower
outlet and tub outlet pipes.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
6. Con Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Ajuste las
tuberías al cuerpo de laválvula (5) con una llave para tubo.
Conecte los codos de la tubería (4) al extremo de la salida
de la ducha y las tuberías de salida de la bañera.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
1
5
4
3
2
Fig1
X
Caution - Pipe elbows (6, not included): Do not use push

Precaución 
acoplamientos de encaje a presión (Figura 1).

51.800.221.3379
8. If the hot and cold inlets are reversed (hot on right
and cold on left), remove bonnet (1) from the valve
body (3) with reversed supply connections. Rotate the
cartridge (2) 180°, so H appears on the right. Install the
cartridge making sure that the key is fully engaged with
the slot in the valve body (3). Slide the bonnet (1) over
the cartridge (2) and thread them onto the valve body
(3). Hand tighten securely.
Note: Do not install the valve body (3) upside down.
8. Si las entradas fría y caliente están invertidas (caliente
en la derecha y fría en la izquierda), retire el bonete (1) del
cuerpo de la válvula (3) con las conexiones de suministro
invertidas. Gire el cartucho (2) 180°, para que H aparezca
en la derecha. Instale el cartucho, asegurándose de que
la llave esté completamente metida en la ranura en el
cuerpo de la válvula (3). Deslice el bonete (1) sobre el
cartucho (2) yenrósquelos en el cuerpo de la válvula (3).
Apriete a mano firmemente.
Nota: ¡No instale el cuerpo de laválvula (3) al revés!
7. With No Tub Outlet: Wrap plumbers’ tape around
the pipe threads in a clockwise direction. Connect the
hot and cold water supply lines (1), the shower outlet
pipe (2) by threading them into the valve body (4) in a
clockwise direction. Then insert the plug (5) into the
bottom of the valve body (4). Tighten the pipes to the
valve body (4) with a pipe wrench. Connect the pipe
elbows (3) to the end of the shower outlet.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
7. Sin Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Después
inserte el tapón (5) en la parte inferior del cuerpo de la
válvula (4). Ajuste las tuberías al cuerpo de la válvula (4)
con una llave para tubo. Conecte los codos de la tubería
(3) al extremo de la salida de la ducha.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
1
5
4
3
2
Cold
Fría
Cold
Fría
Cold
Fría
Hot
Caliente
Hot
Caliente
Hot
Caliente
reverse installation
instalación inversa
reverse installation
instalación inversa
normal installation
instalación normal
normal installation
instalación normal
H
H
1
2
3

61.800.221.3379

outlet or shower outlet without tub spout until all
foreign matter has cleared the line. Block one outlet


10. Abra el agua permitiendo que fluya desde la salida de
la bañera o de la ducha sin la boquilla de la bañera hasta
que todo el material extraño se haya eliminado de la
línea. Bloquee una salida usando el tapón de tubería de
hierro de 1/2" (1) para limpiarlos desechos de la otra
salida. Corte el agua en el grifo.
11. Place the plaster guard (1) onto the valve body (2).
Note: Be sure to position the plaster guard (1)
correctly onto the valve body (2), with the side marked
"SHOWER" facing upward.
11. Coloca el protector de yeso (1) en el cuerpo de la
válvula (2).
Nota: Asegúrate de colocar el protector de yeso (1)
correctamente sobre el cuerpo de la válvula (2), con el
lado de la marca “SHOWER” (ducha) hacia arriba.
9. Use two 1/2" iron pipe plugs to seal both shower
outlet and tub spout outlet. Turn cartridge stem

hot and cold water lines to full open position for one

Slowly remove pipe plugs from tub and shower outlets
to relieve pressure.
9. Use dos tapones de tubería de hierro de 1/2" para
sellar la salida de la ducha y de la boquilla de la bañera.
Gira por completo el vástago del cartucho hacia la
izquierda en la posición de mezclado. Abre
completamente las líneas de suministro de agua caliente
y fría durante un minuto. Verificar que no haya
filtraciones. Cierra la llave del agua en el grifo. Quita
lentamente los tapones de la tubería de salida de la
bañera y la ducha para aliviar la presión.
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
2
1
1
1
tub and shower combinations
combinaciones de bañera y ducha
shower only installation
sólo instalación de ducha

71.800.221.3379
13. Rotate the lever counterclockwise until the water



may be required due to changes in groundwater
temperature.
Note:
temperature is set.
13. Haga girar la palanca en dirección contraria a las
agujas del reloj hasta que el agua llegue a la temperatura
máxima deseada, sin excederlos 120 grados F/ 49
grados C. Puede ser necesario un mantenimiento
estacional de la temperatura máxima de salida debido a
cambios en la temperatura del agua en los terrenos.
Nota: Coloque la palanca en posición cerrado una vez
ajustada la temperatura.
12. Before adjusting the temperature, remove the
plastic cap (1) from the valve body (2) by twisting the
cap in a clockwise direction.
12. Cómo quitar la tapa de plástico Antes de cómo
ajustar la temperatura, quita la tapa plástica (1) del
cuerpo de la válvula (2) girando la tapa en el sentido de
las manecillas del reloj.
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
2
1
hottest

120 F
49 C

81.800.221.3379
15. For colder water, adjust the limit stop ring (1) in a
clockwise direction and reinstall the limit stop ring (1)
onto the cartridge assembly (2). For hotter water,
adjust the limit stop ring (1) in a counterclockwise
direction and reinstall the limit stop ring (1) onto the
cartridge assembly (2).
Note: A thermometer can be held in the running
water to aid in reaching the desired water
temperature.
15. Cómo ajustar la deseada temperatura máxima del
agua Para agua más fría, ajusta el aro de retención del
límite (1) hacia la derecha yvuelve a instalarlo (1) en el
conjunto del cartucho (2). Para agua más caliente, ajusta
el aro de retención del límite (1) hacia la izquierda y vuelve
a instalarlo (1) en el conjunto del cartucho (2).
Nota: Puede colocarse un termómetro en el agua
corriente para ayudar a alcanzarla temperatura deseada
del agua.
14. Removing the limit stop ring, remember the
position of the limit stop ring (1) on the cartridge
assembly (2). Remove the limit stop ring (1) from the
cartridge assembly (2).
14. Cómo quitar el aro de retención de límite, Recuerda
la posición del aro de retención del límite (1) en el
conjunto del cartucho (2). Quita el aro del tope de límite
(1) del ensamblaje del cartucho (2).
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
12
hotter water
agua más caliente
colder water
agua más fría
1
122

91.800.221.3379

supplies and replace the cartridge (1).
Note: Install cartridge (1) correctly for proper handle
rotation.
16. Si el grifo gotea en la llave, cierre las líneas de
suministro de agua y reemplace el cartucho (1).
Nota: Instale correctamente el cartucho (1) para
asegurar la rotación adecuada de la manija.
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
INSTALLATION
INSTALACIÓN
1. Screw nut (1) onto thread section of valve body.

Tighten screw (3).
1. Atornilla la tuerca (1) en la sección roscada del cuerpo
de la válvula. Coloca la extensión del vástago de latón (2)
en el cuerpo de la válvula. Aprieta el tornillo (3).
2. Position escutcheon (1) on valve body with drain
hole (2) at the bottom. Place handle onto the brass

2. Coloca la placa decorativa (1) en el cuerpo de la válvula
con el orificio de drenaje (2) en la base. Coloca la manija
en la extensión del vástago de latón y aprieta el asiento
de la manija (3).
3
2
1
3
1
2
1

10 1.800.221.3379
PENDLETON
PRESSURE BALANCE SHOWER SET
SET DE DUCHA DE PRESIÓN BALANCEADA PENDLETON
SKU: 948663, 948672
3. Insert the long end of the shower arm (2) through

long end of the shower arm (2) in a clockwise direction,
as shown. Screw long end of the shower arm into pipe
elbow inside the wall.
3. Inserta el extremo largo del brazo de la ducha (2) a
través de la brida (1) y coloca cinta selladora para roscas
alrededor del extremo largo del brazo de la ducha (2) en el
sentido de las manecillas del reloj, tal como se muestra
en el diagrama. Atornilla el extremo largo del brazo de la
ducha al codo de la tubería que está dentro de la pared.
1
2
4. Install tub spout. Press tub spout onto pipe until

wall. Tighten screw (1) located at the bottom of spout

4. Instala el caño de la tina. Presiona el caño de la tina en
la tubería hasta que el caño esté correctamente ubicado
y a ras con la pared terminada. Aprieta el tornillo (1)
ubicado en la parte inferiordel caño con la llave allen
(Hexagonal: 4,0 mm).
5. Flushing For Tub and Shower:
Turn on hot and cold water supply lines allowing water

has cleared the line.
5. Purgado De Tina y Ducha:
Para combinaciones de tina y ducha:
Abre las líneas de suministro de agua fría caliente y deja
que el agua salga por el caño de la tina (2) hasta que
todos los desechos sean expulsados.
1
