5. CONSIGNES DE SECURITE IMPORTANTES

CONSIGNES DE SéCURITé IMPORTANTES
Lorsque vous utilisez des appareils
électriques, les précautions de sécurité
de base doivent toujours être respectées,
y compris ce qui suit:
- Ces instructions sont destinées à assurer
votre sécurité. Veuillez les lire
attentivement avant l'installation.
- Cet appareil est conçu pour une
utilisation comme une hotte d'aspiration
(air d'évacuation vers l'extérieur) ou de
CE PRODUIT EST POUR USAGE
DOMESTIQUE SEULEMENT!
Veuillez lire attentivement ces instructions avant la première
utilisation de ce produit et conservez ce manuel pour une
référence future.
-3-
Avant d'utiliser l'appareil pour la première fois, enlevez tous les emballages et le
film de protection en polyéthylène.

filtrage(air de recyclage intérieur).
- Tous les travaux d'installation doivent être
effectués par une personne compétente
ou un électricien qualifié.
- Cet appareil doit être correctement
installé par une personne qualifiée, en
suivant strictement les instructions du
fabricant.
- Les parties accessibles peuvent devenir
chaudes pendant l'utilisation.
- Les jeunes enfants doivent être tenus à
l'écart de façon à éviter de toucher
l'appareil.
- Le fabricant recommande que cet
appareil soit gardé hors de la portée des
bébés et des petits enfants.
- Cet appareil peut être utilisé par des
enfants à partir de 8 ans et par des
personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou un
manque d’expérience et de connaissances
à condition qu’elles aient été placées sous
surveillance ou qu'elles aient reçu des
instructions concernant l’utilisation de
l’appareil en toute sécurité et qu’elles
comprennent les dangers encourus. Les
-4-

enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien
par l’usager ne doivent pas être effectués
par des enfants, sans surveillance.
- Gardez l'appareil et son cordon hors de
portée des enfants de moins de 8 ans.
- Un moyen de déconnexion doit être
intégré au câblage fixe conformément
aux règles de câblage. Un interrupteur à
coupure omnipolaire avec une séparation
de contact d'au moins 3 mm dans tous les
pôles doit être connecté au câblage fixe.
- Vérifiez régulièrement l’état du cordon
d’alimentation et de la fiche
d’alimentation. Si le câble d’alimentation
est endommagé, il doit être remplacé par
le fabricant, son service après vente ou des
personnes de qualification similaire afin
d’éviter tout danger.
- Ne pas laisser les câbles électriques
toucher les parties chaudes de l'appareil.
- Assurez-vous que le cordon d'alimentation
n'est pas coincé sous ou dans l'appareil et
éviter d'endommager le câble
d'alimentation.
- Ne pas installer l'appareil à l'extérieur dans
-5-

un endroit humide ou dans un endroit qui
peut être sujet à des fuites d'eau comme
sous ou à proximité d'un évier. En cas de
fuite d'eau, laissez l'appareil sécher de
manière naturelle.
- N'utilisez pas de pulvérisateur inflammable
à proximité immédiate de l'appareil.
- Veuillez mettre au rebut les matériaux
d’emballage avec soin.
- Nous recommandons également le plus
grand soin lors de l'utilisation et du
nettoyage de l’appareil. Lisez les sections
de nettoyage et d'entretien de cet
appareil avec soin.
-6-
- Dispositif de nettoyage à la vapeur d'eau
ne doit pas être utilisé.
- L’appareil n’est pas destiné à être mis en
fonctionnement au moyen d’une
minuterie extérieure ou par un système de
commande à distance séparée.
Avertissement : Consultez les
réglementations locales relatives à
l’évacuation des fumées. Ne reliez pas la
hotte à un conduit de fumée, d’aération
ou d’air chaud. Confirmez la bonne
aération de la pièce auprès des autorités

locales. Assurez-vous que le débit maximal
d’extraction d’air des appareils présents
dans la pièce ne dépasse pas 4 Pa (0,04
mbar). Il convient de prévoir une aération
adéquate de la pièce lorsqu’une hotte
d’évacuation est utilisée simultanément
avec des appareils utilisant du gaz ou tout
autre combustible. L’air ne doit pas être
envoyé dans un conduit servant à évacuer
les fumées d’appareils brûlant du gaz ou
d’autres carburants. Les réglementations
relatives à l’évacuation d’air doivent être
respectées.
Avertissement: Avant de brancher la hotte:
couper l'alimentation électrique et vérifier
que la tension et la fréquence existantes
coïncident avec celle indiquée sur la
plaque signalétique de l'appareil.
Avertissement: En cas de décharge
électrostatique (par ex. la foudre), la hotte
peut cesser de fonctionner. Ce
phénomène n’entraîne aucun risque de
dommages. Coupez l’alimentation
électrique de la hotte, puis rebranchez-la
une minute plus tard.
-7-

- Pour éviter les risques d'incendie,
nettoyer le filtre métallique régulièrement
et surveillez de près et contrôlez des
récipients contenant de l'huile chaude.
- N’utilisez pas la hotte si elle est
endommagée ou si elle présente des
signes d'imperfection. Contactez le
service client.
- Évitez de flamber des aliments sous cet
appareil.
- Lors de l’installation de l’appareil, veillez à
ce que les distances suivantes entre la
partie supérieure de la cuisinière ou du
plan de cuisine et la partie inférieure de la
hotte de cuisine soient respectées :
> Table de cuisson à gaz: 750 mm.
> Plaques électriques: 650mm.
Avertissement : Il y a un risque de choc
électrique et d'incendie si le nettoyage
n'est pas effectué en conformité avec les
instructions.
-8-

-9-
Risque de choc électrique
Branchez l'appareil sur une prise
correctement mise à la terre. En cas de
doute demander conseil à un ingénieur
qualifié.
Le non-respect de ces instructions
peut entraîner la mort, un incendie ou un
choc électrique.

DESCRIPTION DE L’APPAREIL
-10-
Description
Corps principal 1
1
1
1
1
2
2
6
10 (1 servant de pièce
de pièce de rechange)
10 (1 servant de pièce
de pièce de rechange)
Conduit en plastique
Plaque d'accrochage
Support de la cheminée
inférieure
Support de la cheminée
supérieure
Vis (4x30mm)
Vis(4 x 8mm)
Cheville
Filtre à charbon
Cheminée
Schéma Quantité

-11-
modèle:
Schéma d'installation
SHD6XPERI

INSTALLATION DU MONTAGE MURAL
-12-
Préparation de l'installation
1. S 'il y a une sortie d'air à l'extérieur de votre domicile, votre hotte aspirante peut
être connectée au moyen d'un conduit d'extraction (un tuyau flexible en émail, en
aluminium ou de matériau non inflammable avec un diamètre intérieur de 150mm)
2. Avant l'installation, éteindre l'appareil et débrancher-le de la prise de courant.
3. La hotte aspirante devra être placée à une distance de 65-75cm au dessus du
plan de cuisson pour un meilleur résultat.
comme indiqué dans la figure suivante.

-13-
Installation (Sortie à l'extérieur)
Respectez les instructions de sécurité dans ce manuel concernant
l'utilisation de l'appareil lorsque l'air est évacué de la pièce.
1. Percez 3 trous sur le mur selon la distance des trous du support. fixez le support sur
le mur à l'aide des vis et des chevilles fournies.
2. Accrochez la hotte sur les crochets du support mural.
Trous sur le mur
Cheville
Support mural
Vis
(4mm x 30mm)
AtTTTtention!
Si la hotte et l'appareil alimentés par une énergie autre que l'électricité sont en
fonctionnement simultanément, la pression négative dans la pièce ne doit pas
dépasser 4 Pa (4x10-5 Bar.)

5. Le support de la cheminée inférieure est utilisé pour fixer la cheminée
décorative supérieure et la cheminée décorative inférieure.
Utiliser 2 vis ST4x8mm pour fixer la cheminée supérieure et la cheminée inférieure
ensemble.
Avant de fixer le support sur la cheminée, marquez et percez les trous pour fixer
le support de la cheminée inférieure dans l'étape ultérieure.
Ne vissez pas les vis trop fermement, en vous assurant
que la cheminée décorative supérieure puisse être ajustée télescopiquement
-14-
3. Vissez les vis en vous assurant que la hotte soit bien fixée sur le mur. Apres avoir
installé la hotte sur le support, ouvrez le filtre, marquez et percez 4 trous, installez la
hotte sur le mur avec 2 chevilles murales et 2 vis 2 ST 30mm .
4. Fixez d'abord l'adaptateur à la sortie d'air ayant une valve à sens unique, puis
placez le conduit en plastique sur la hotte.
Vis
(ST4 x 30mm)
Chevilles murales
x
()
4
x
Remarque:
après l'installation.

-15-

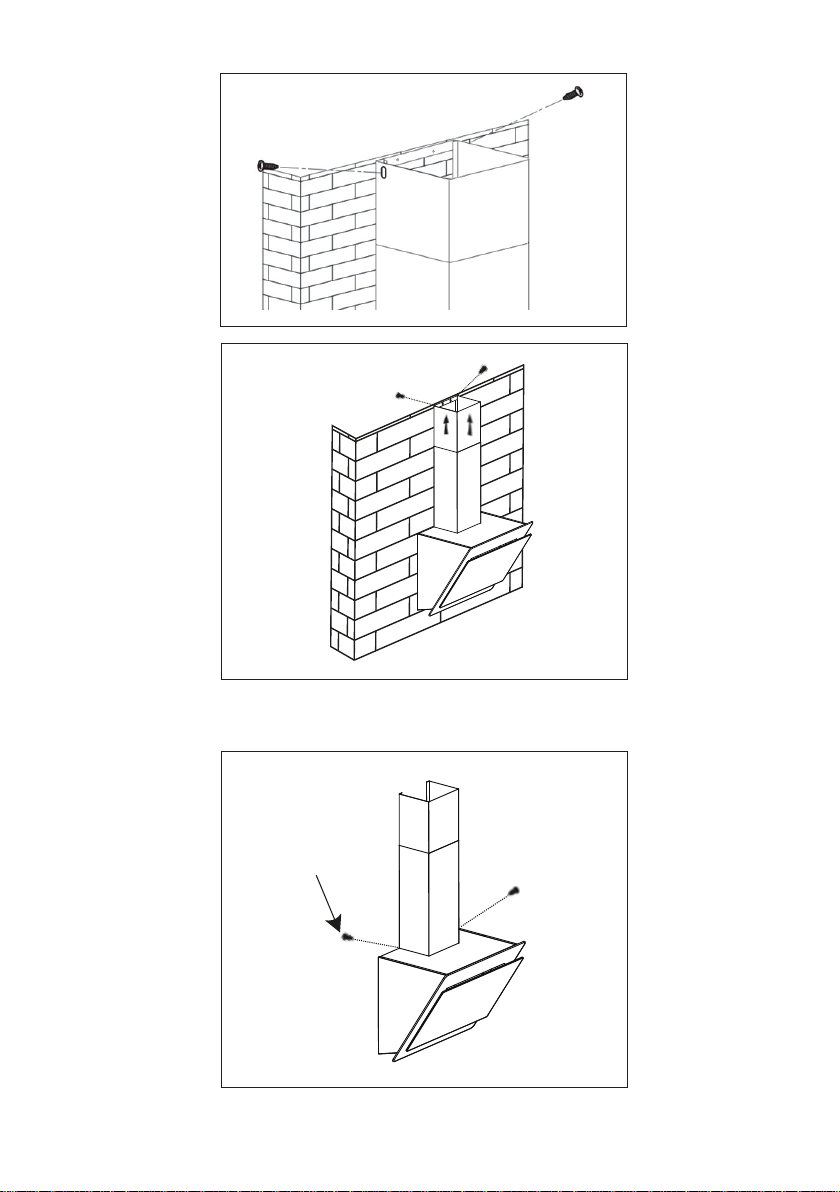

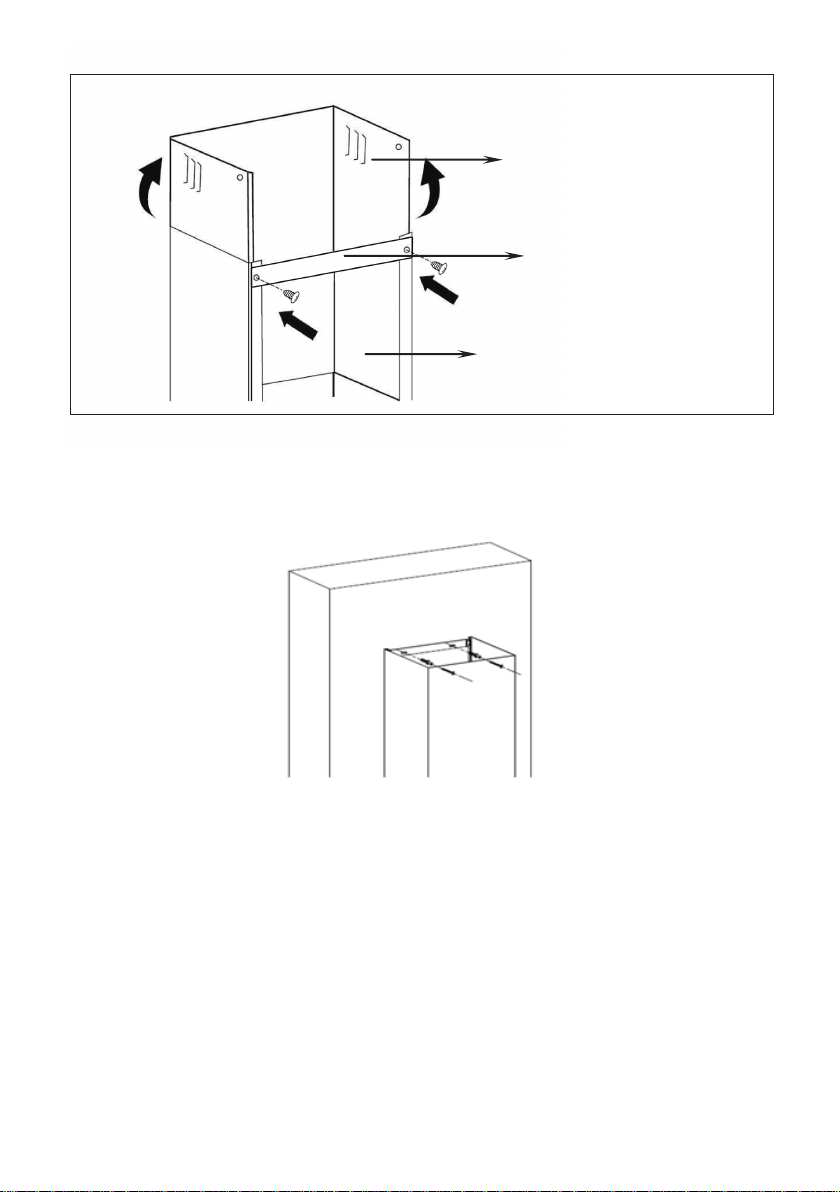

5.1 Installez la cheminée sur la hotte. Fixez le support de la cheminée inférieure sur le
5.2 Tirez la cheminée supérieure vers le haut jusqu'à la hauteur prévue. Ajustez-la
pour atteindre la hauteur requise.
5.3 Fixez la cheminée supérieure sur son support avec 2 vis (4x8mm). Puis fixez le
support sur le mur. Avant d'installer le support sur le mur, marquez et percez les trous
cheminée décorative
supérieure (intérieure)
support de la
cheminée inférieure
cheminée décorative
inférieure (extérieur)
the wall by 2 screws (4mm x30mm).
de fixation pour le support de la cheminée supérieure.

-16-
6. Fixer la cheminée inférieure avec 2 vis 4x8mm sur la hotte.
vis

Si vous n'avez pas de sortie à l'extérieur, le tuyau d'échappement
n'est pas nécessaire et les instructions d'installation sont similaires à celles dans
Installation (Sortie à l'extérieur).

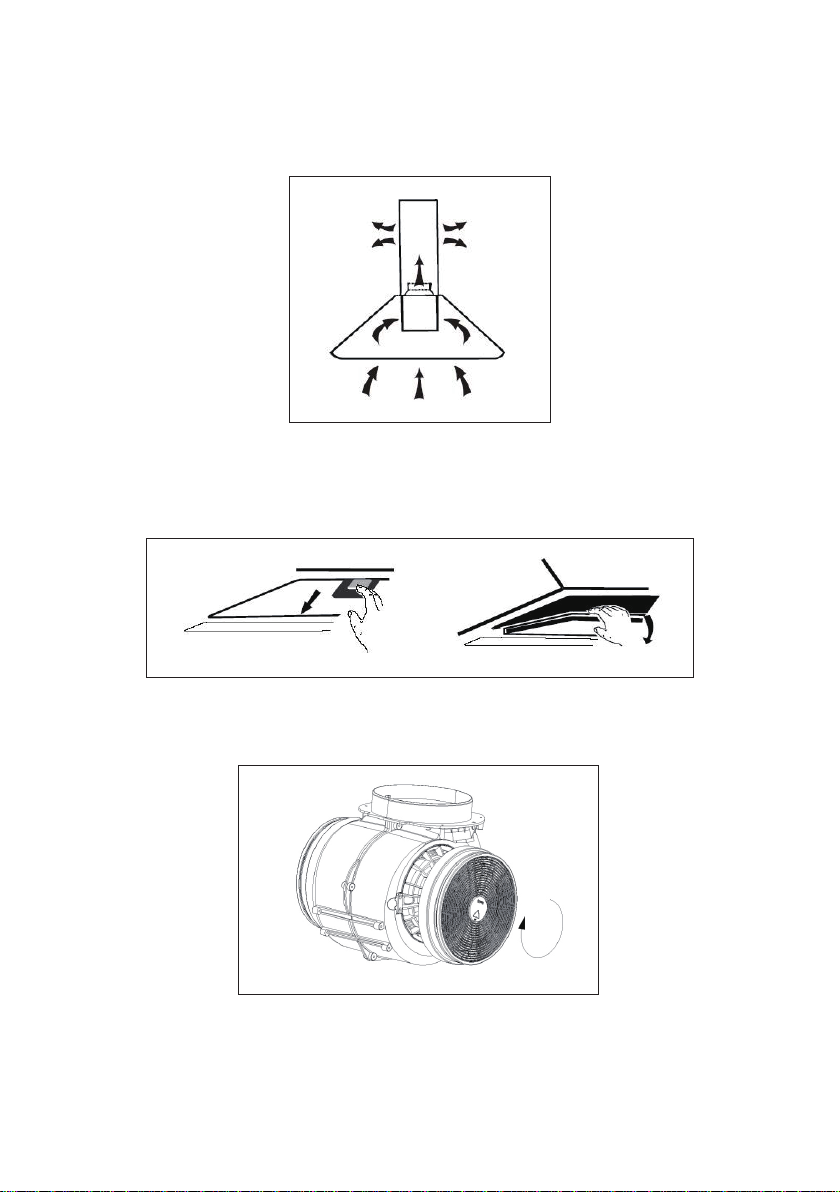

Le filtre à charbon actif peut être utilisé pour absorber les odeurs.
Afin d'installer le filtre à charbon actif, démontez d'abord le filtre à graisse.
Pressez le verrou et retirez le filtre vers le bas.
Insérez le filtre à charbon actif dans l'unité et tournez-le dans le sens des aiguilles
d'une montre. Répétez les mêmes étapes pour installer le filtre de l'autre côté.
Installation(Sortie à l'intérieur)
-17-
FERMER
Remarque:
la section
Remarque:
Assurez-vous que le filtre soit fixé fermement. Si ce n'est pas le cas, il
pourrait se relacher et provoquer des dangers.
Lorsque le filtre à charbon actif est installé dans l'unité, la puissance d'aspiration
sera diminuée.

UTILISATION DE L’APPAREIL
Bouton ARRET
Pressez ce bouton, l’appareil s’arrête.
Bouton VITESSE FAIBLE
Pressez ce bouton pour la ventilation de la cuisine. Cette vitesse est adaptée
Bouton VITESSE MOYENNE
Bouton VITESSE FORTE
Bouton LUMIERE
Pressez ce bouton pour allumer et éteindre la lumière.
-18-
pour mijoter ou cuire des aliments qui ne font pas beaucoup de vapeur.
Cette vitesse du débit d’air est idéale pour la ventilation pendant la cuisson
normale.
Lorsqu’une haute densité de fumée ou de vapeur se produit, pressez ce
bouton pour une ventilation plus efficace.ÿÿÿÿ

CONSIGNES DE SECURITE IMPORTANTES
Avant de le nettoyer, éteindre l'appareil et débrancher la prise.
I.Nettoyage régulier
Utiliser un chiffon doux imbibé d'eau savonneuse tiède pour les mains ou un
détergent. Ne pas utiliser de grattoirs métalliques, produits chimiques, matériaux
abrasifs ou brosse dure pour nettoyer l'appareil.
II.Nettoyage mensuel pour filtre à graisse
IMPERATIF: Nettoyer le filtre tous les mois peut prévenir tout risque d'incendie.
Le filtre recueille la graisse, de la fumée et de la poussière……donc le filtre
affecte directement l'efficacité de la hotte. Si celui-ci n'est pas nettoyé, le résidu
de graisse (matière inflammable potentiel) saturera sur le filtre. Nettoyer-le avec
un détergent.
III.Nettoyage annuel du filtre à charbon actif
Ce filtre retient les odeurs et doit être remplacé au moins une fois par an en
fonction de la fréquence d’utilisation de la hotte.
IV.remplacement de l'ampoule
1.Eteindre l'appareil et débrancher l'appareil.
2.Retirer le couvercle de la lampe en dévissant les deux vis.
3.Dévisser l'ampoule à incandescence
4.Remplacer l’ampoule par une autre de même type et même puissance.
En ce qui concerne les instructions pour le remplacement de l'ampoule, le
nettoyage et l’entretien de l’appareil, référez-vous au paragraphe ci-après de la
notice.
AtTTTtention!
-19-

DÉPANNAGE
Faute
Le voyant s’allume,
mais le ventilateur
ne fonctionne pas
Cause Solution
Le ventilateur
est coincé.
Le moteur est
endommagé.
Eteindre l'appareil et le faire
réparer par une personne qualifiée.
La lumière et le
ventilateur ne
fonctionne pas
L’ampoule à
grillée Remplacer l’ampoule
Brancher l'alimentation
de nouveau.
Le cordon
d'alimentation
débranché
Vibration sourde de
l'appareil
Performance
d'aspiration pas
bonne
La distance
trop longue
entre l'appareil
et la table de
cuisson
Réajuster la distance à 65 75cm
Le ventilateur
est
endommagé.
Eteindre l'appareil et le réparer
par une personne qualifiée.
Eteindre l'appareil et le réparer
par une personne qualifiée.
Le moteur du
ventilateur
n'est pas bien
fixé.
L'appareil n'est
pas fixé
correctement
sur le support.
Décrocher l’appareil et vérifier
si le support est dans une
position appropriée.
-20-
