Signature SHI90X User manual

Cooker Hood
INSTRUCTIONS INSTRUCTIONS
D’UTILISATION FOR USE
SH
I90X
Hotte îlot

2. DESCRIPTION DE L’APPAREIL
3. INSTALLATION DU MONTAGE MURAL
4. UTILISATION DE L’APPAREIL
-11-
-14-
-20-
6. DEPANNAGE - 22 -
5. CONSIGNES DE SECURITE IMPORTANTES - 21-
TABLE DES MATIERES
1. CONSIGNES DE SECURITE IMPORTANTES -3 -
7. SPECIFICATIONS TECHNIQUES
- 23 -
-2-

Avant d'utiliser l'appareil pour la première fois, enlevez tous les emballages et le
film de protection en polyéthylène.
Lorsque vous utilisez des appareils
électriques, les précautions de sécurité
de base doivent toujours être respectées,
y compris ce qui suit:
-Ces instructions sont destinées àassurer
votre sécurité. Veuillez les lire
attentivement avant l'installation.
-Cet appareil est conçu pour une
utilisation comme une hotte d'aspiration
(air d'évacuation vers l'extérieur) oude
CE PRODUIT EST POUR USAGE
DOMESTIQUE SEULEMENT!
Veuillez lire attentivement ces instructions avant la première
utilisation de ce produit et conservez ce manuel pour une
référence future.
CONSIGNES DE SECURITE IMPORTANTES
-3-

filtrage(air de recyclage intérieur).
-Tous les travaux d'installation doivent être
effectués par une personne compétente
ou un électricien qualifié.
-Cet appareil doit être correctement
installé par une personne qualifiée,en
suivant strictement les instructions du
fabricant.
-Les parties accessibles peuventdevenir
chaudes pendant l'utilisation.
-Les jeunes enfants doivent être tenusà
l'écart de façon à éviter de toucher
l'appareil.
-Le fabricant recommande que cet
appareil soit gardé hors de la portée des
bébés et des petitsenfants.
-Cet appareil peut être utilisé par des
enfants à partir de 8 ans et par des
personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou un
manque d’expérience et deconnaissances
à condition qu’elles aient été placées sous
surveillance ou qu'elles aient reçu des
instructions concernant l’utilisation de
l’appareil en toute sécurité et qu’elles
comprennent les dangers encourus. Les
-4-

enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien
par l’usager ne doivent pas être effectués
par des enfants, sans surveillance.
-Gardez l'appareil et son cordon horsde
portée des enfants de moins de 8 ans.
-Un moyen de déconnexion doit être
intégré au câblage fixe conformément
aux règles de câblage. Un interrupteur à
coupure omnipolaire avec une séparation
de contact d'au moins 3 mm dans tous les
pôles doit être connecté au câblagefixe.
-Vérifiez régulièrement l’état du cordon
d’alimentation et de la fiche
d’alimentation. Si le câble d’alimentation
est endommagé, il doit être remplacé par
le fabricant, son service après vente oudes
personnes de qualification similaire afin
d’éviter tout danger.
-Ne pas laisser les câbles électriques
toucher les parties chaudes del'appareil.
-Assurez-vous que le cordond'alimentation
n'est pas coincé sous ou dans l'appareil et
éviter d'endommager le câble
d'alimentation.
-Ne pas installer l'appareil à l'extérieurdans
-5-

un endroit humide ou dans un endroit qui
peut être sujet à des fuites d'eau comme
sous ou à proximité d'un évier. En cas de
fuite d'eau, laissez l'appareil sécher de
manière naturelle.
-N'utilisez pas de pulvérisateur inflammable
à proximité immédiate del'appareil.
-Veuillez mettre au rebut lesmatériaux
d’emballage avec soin.
-Nous recommandons également le plus
grand soin lors de l'utilisation et du
nettoyage de l’appareil. Lisez lessections
de nettoyage et d'entretien de cet
appareil avec soin.
-Dispositif de nettoyage à la vapeurd'eau
ne doit pas êtreutilisé.
-L’appareil n’est pas destiné à être mis en
fonctionnement au moyen d’une
minuterie extérieure ou par un systèmede
commande à distanceséparée.
Avertissement : Consultez les
réglementations locales relatives à
l’évacuation des fumées. Ne reliez pas la
hotte à un conduit de fumée, d’aération
ou d’air chaud. Confirmez la bonne
aération de la pièce auprès des autorités
-6-

locales. Assurez-vous que le débit maximal
d’extraction d’air des appareils présents
dans la pièce ne dépasse pas 4 Pa (0,04
mbar). Il convient de prévoir une aération
adéquate de la pièce lorsqu’une hotte
d’évacuation est utilisée simultanément
avec des appareils utilisant du gaz ou tout
autre combustible. L’air ne doit pas être
envoyé dans un conduit servant àévacuer
les fumées d’appareils brûlant du gaz ou
d’autres carburants. Les réglementations
relatives à l’évacuation d’air doivent être
respectées.
Avertissement: Avant de brancher la hotte:
couper l'alimentation électrique et vérifier
que la tension et la fréquence existantes
coïncident avec celle indiquée sur la
plaque signalétique de l'appareil.
Avertissement: En cas de décharge
électrostatique (par ex. la foudre), la hotte
peut cesser de fonctionner. Ce
phénomène n’entraîne aucun risque de
dommages. Coupez l’alimentation
électrique de la hotte, puis rebranchez-la
une minute plus tard.
-7-

-Pour éviter les risques d'incendie,
nettoyer le filtre métalliquerégulièrement
et surveillez de près et contrôlez des
récipients contenant de l'huilechaude.
-N’utilisez pas la hotte si elle est
endommagée ou si elle présentedes
signes d'imperfection. Contactez le
service client.
-Évitez de flamber des aliments souscet
appareil.
-Lors de l’installation de l’appareil, veillez à
ce que les distances suivantes entre la
partie supérieure de la cuisinière ou du
plan de cuisine et la partie inférieure de la
hotte de cuisine soient respectées:
> Table de cuisson à gaz: 750 mm.
> Plaques électriques: 650mm.
Avertissement : Il y a un risque de choc
électrique et d'incendie si le nettoyage
n'est pas effectué en conformité avec les
instructions.
Avertissement : Pour raison de sécurité,
utilisez seulement des vis de même
dimensions que celles indiquées.
-8-

Avertissement : Le non-respect des
consignes d’installation peut
entraîner des graves blessures.
Risque de choc électrique
Branchez l'appareil sur une prise
correctement mise à la terre. En cas de
doute demander conseil à un ingénieur
qualifié.
Le non-respect de ces instructions
peut entraîner la mort, un incendie ouun
choc électrique.
-9-

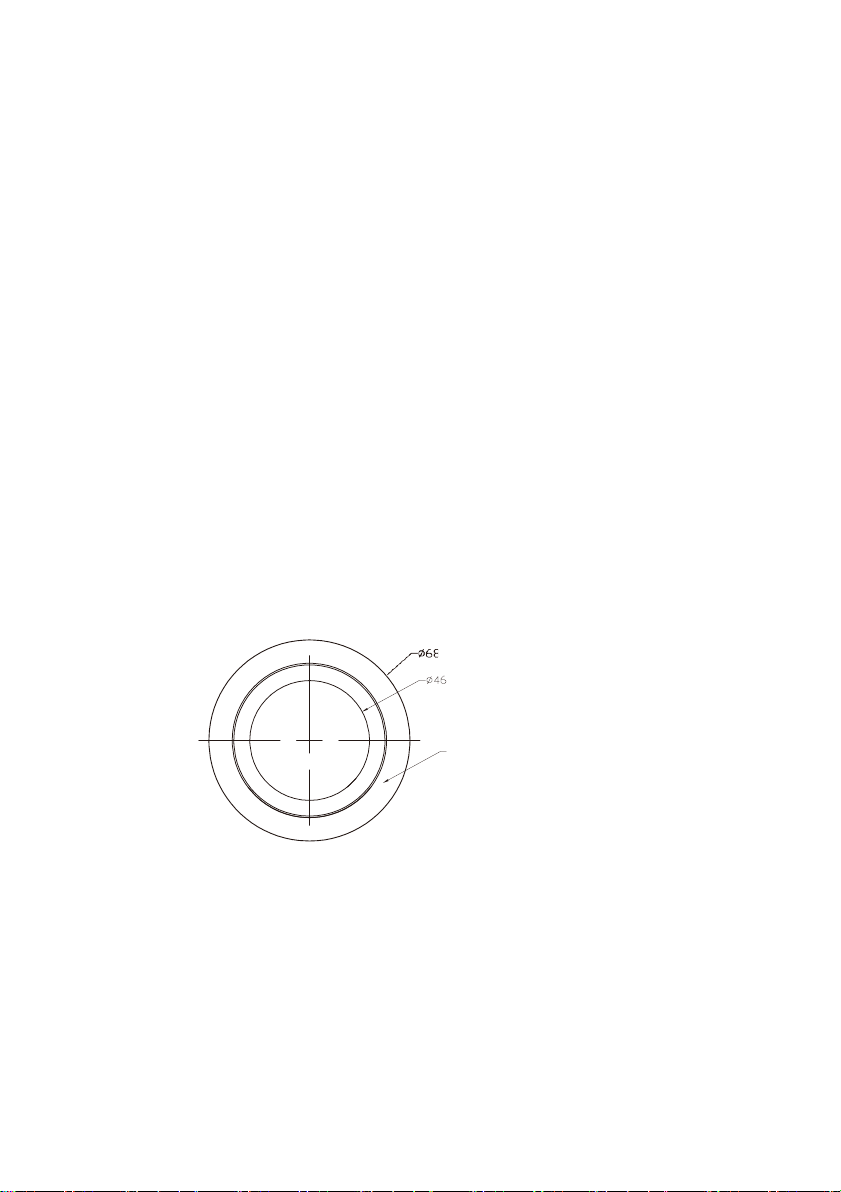

LAMPE
Les ampoules disponibles, et les codes
ILCOS D correspondants et les croquis
de ces ampoules : Utilisation dans une
lampe de type (ou utilisation dans une
lampe de type alternatif) DSR-1.5-S-68
(code ILCOS D respectant la norme IEC
61231) .
– Lampe à réflecteur à fluorescence
auto ballastée - Ballast de type à
induction intégrale.
– Puissance maximale : 1.5W
–
Plage de tension : 12V
– Dimensions :
Surface en Acier
Inoxydable
Unité : mm
-10-

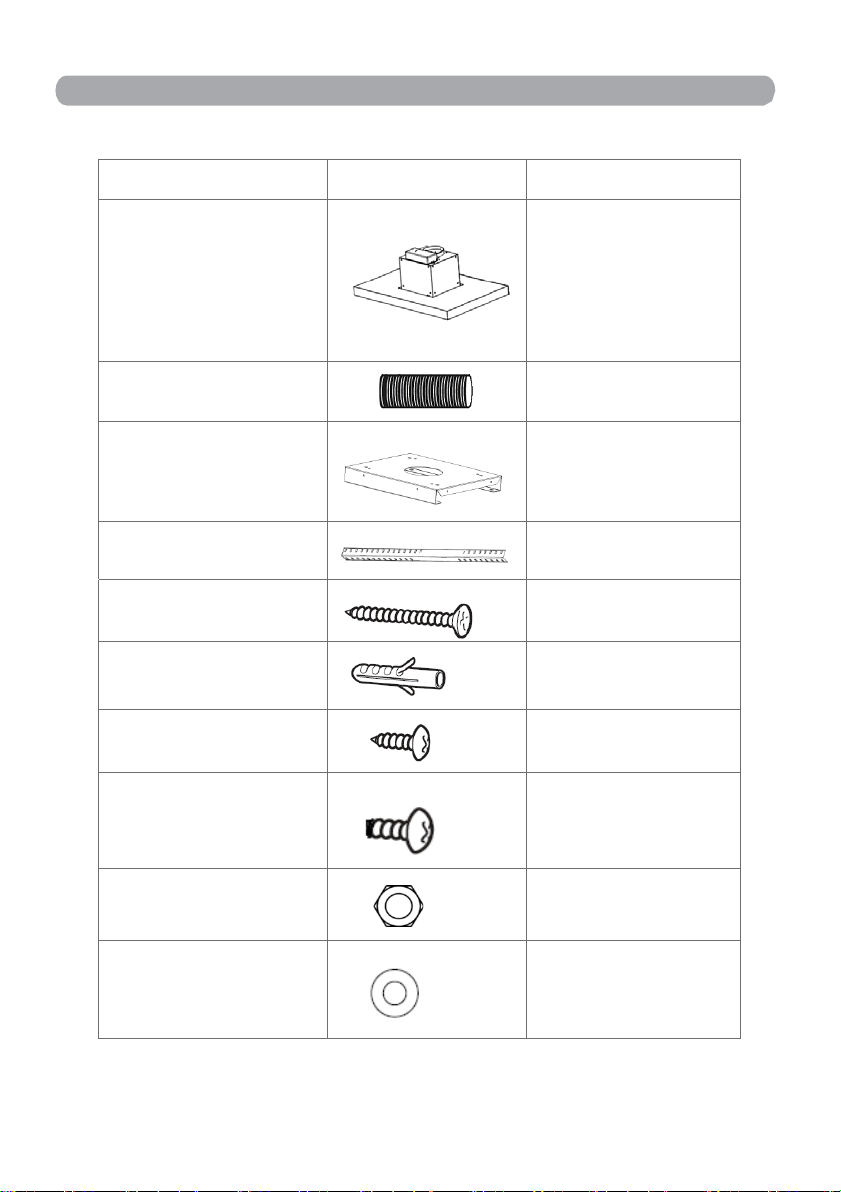

Description Schéma Quantité
Corps principal 1
Conduit en plastique
1
Plaque de suspension 1
Cornière
8
Vis (ST6x40mm)
11
Cheville
11
Vis(4 x 8mm) 6 (2 servant de pièce
de pièce de
Vis (M5x12mm)
40
écrou
16
Rondelle 16
DESCRIPTION DE L’APPAREIL
-11-

Ancres
8
Crochet
1
Filtre à charbon
2
Cheminée
2
-12-

Schéma d'installation
modèle: SHI90X
-13-

Préparation de l'installation
1. S 'il y a une sortie d'air à l'extérieur de votre domicile, votre hotte aspirante peut
être connectée au moyen d'un conduit d'extraction (un tuyau flexible en émail, en
aluminium ou de matériau non inflammable avec un diamètre intérieur de 150mm)
comme indiqué dans la figure suivante.
2. Avant l'installation, éteindre l'appareil et débrancher-le de la prise decourant.
3. La hotte aspirante devra être placée à une distance de 65-75cm au dessus du
plan de cuisson pour un meilleur résultat.
INSTALLATION DU MONTAGE MURAL
-14-

Installation (Sortie à l'extérieur)
Attention! Respectez les instructions de sécurité dans ce manuel
concernant l'utilisation de l'appareil lorsque l'air est évacué de la pièce.
Si la hotte et l'appareil alimentés par une énergie autre que l'électricité sont en
fonctionnement simultanément, la pression négative dans la pièce ne doit pas
dépasser 4 Pa (4x10-5 Bar.)
1. Placez la plaque de suspension et marquez la position des trous des vis. La
plaque doit être fixée fermementsur le plafond.
11 x ST6x 40 mm vis pour le plafond en bois (11*plaque murale est optionnelle, vous
pouvez choisir si vous le fixez ou pas)
8 x boulons expansibles(M6*60) pour le plafond en ciment
2. Fixez la barre d’angle sur la plaque suspendue, utilisez les vis et les écrous(8 x M5)
3. Etendez la barre d’angle jusqu’à la hauteur demandée et fixez-la en utilisant les
vis et les boulons (16 x M5)avec une rondelle de métal.
Important : La barre d’angle doit avoir au moins un chevauchement de 100mm.
Important : La rondelle de métal doit être ajoutée à cette étape (rondelle
0.8*5.2*10, 16pcs)
Pour le plafond en bois
M6*60
Pour le plafond en ciment
Prise murale
-15-

4. Si votre hotte aspirante est en mode de ventilation, vous devez connecter le
flexible sur l’adaptateur comme cela.
+ rondelle
-16-

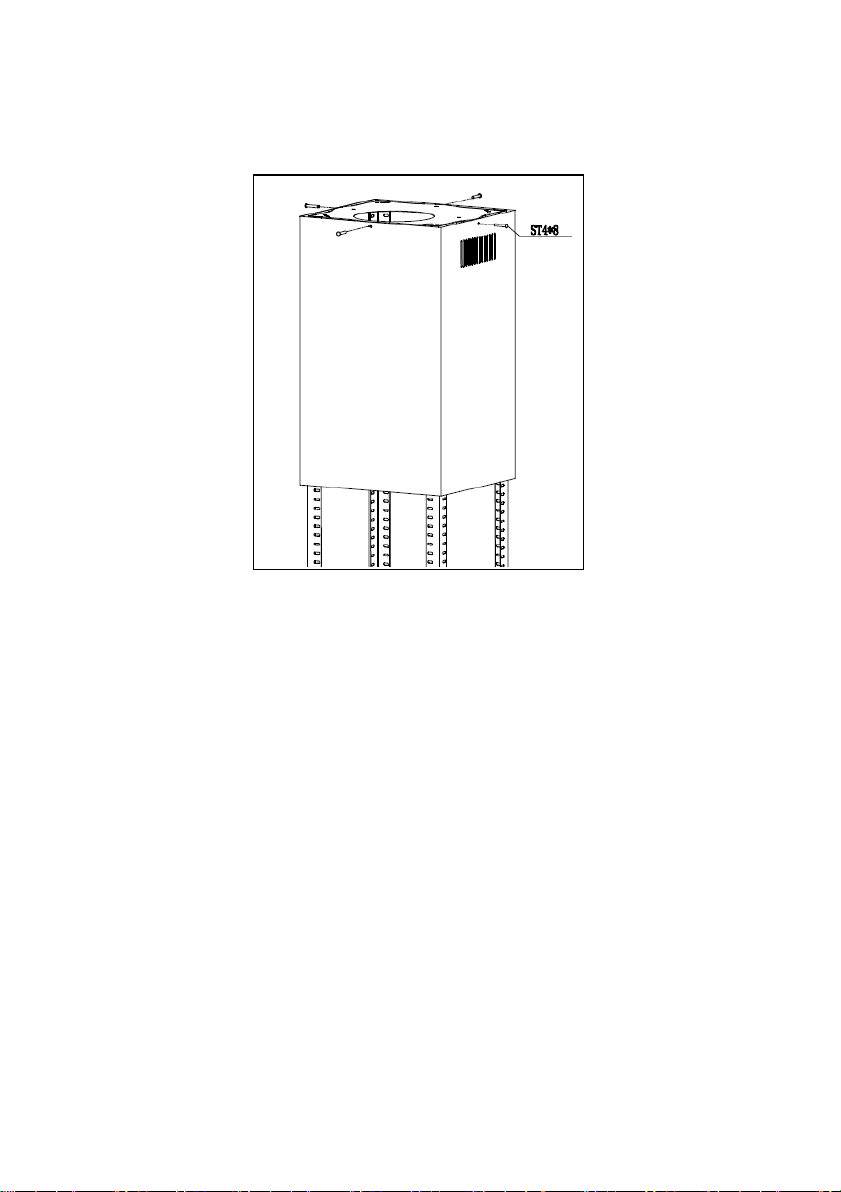

5. Fixez la partie de la cheminée supérieure sur la plaque suspendue en utilisant
les vis autotaraudeuses (4xST4 x8)
-17-

6. Glisser la partie de la cheminée sur la barre d’angle, lever-la jusqu’à ce que cette
partie soit en dessous de la partie de la cheminée supérieure. Lever la cheminée
supérieure et régler-la avec le crochet pour faciliter l’assemblage suivant.
Remarque : Assurez-vous que les trous d’extraction soient couverts par la cheminée
inférieure.
7. Lever la principale partie de la hotte sur la barre d’angle et fixer-la sur la position en
utilisant des vis (16 x M5vis)
Important : Cette étape du processus de l’installation doit être achevée par deux
personnes.
Important : Les vis de 16 x M5 doivent être serrées fermement.
8. Enlever le crochet de suspension et glisser la cheminée inférieure vers le bas jusqu’à
ce que la partie qui reste soit contraire à la principale partie du crochet de
suspension.
-18-

Installation(Sortie à l'intérieur)
Remarque: Si vous n'avez pas de sortie à l'extérieur, le tuyau d'échappement
n'est pas nécessaire et les instructions d'installation sont similaires à celles dans
la section Installation (Sortie à l'extérieur).
Le filtre à charbon actif peut être utilisé pour absorber les odeurs.
Afin d'installer le filtre à charbon actif, démontez d'abord le filtre à graisse.
Pressez le verrou et retirez le filtre vers le bas.
Insérez le filtre à charbon actif dans l'unité et tournez-le dans le sens des aiguilles
d'une montre. Répétez les mêmes étapes pour installer le filtre de l'autre côté.
Remarque:
Assurez-vous que le filtre soit fixé fermement. Si ce n'est pas le cas, il
pourrait se relacher et provoquer des dangers.
Lorsque le filtre à charbon actif est installé dans l'unité, la puissance d'aspiration
sera diminuée.
FERMER
-19-

-20-

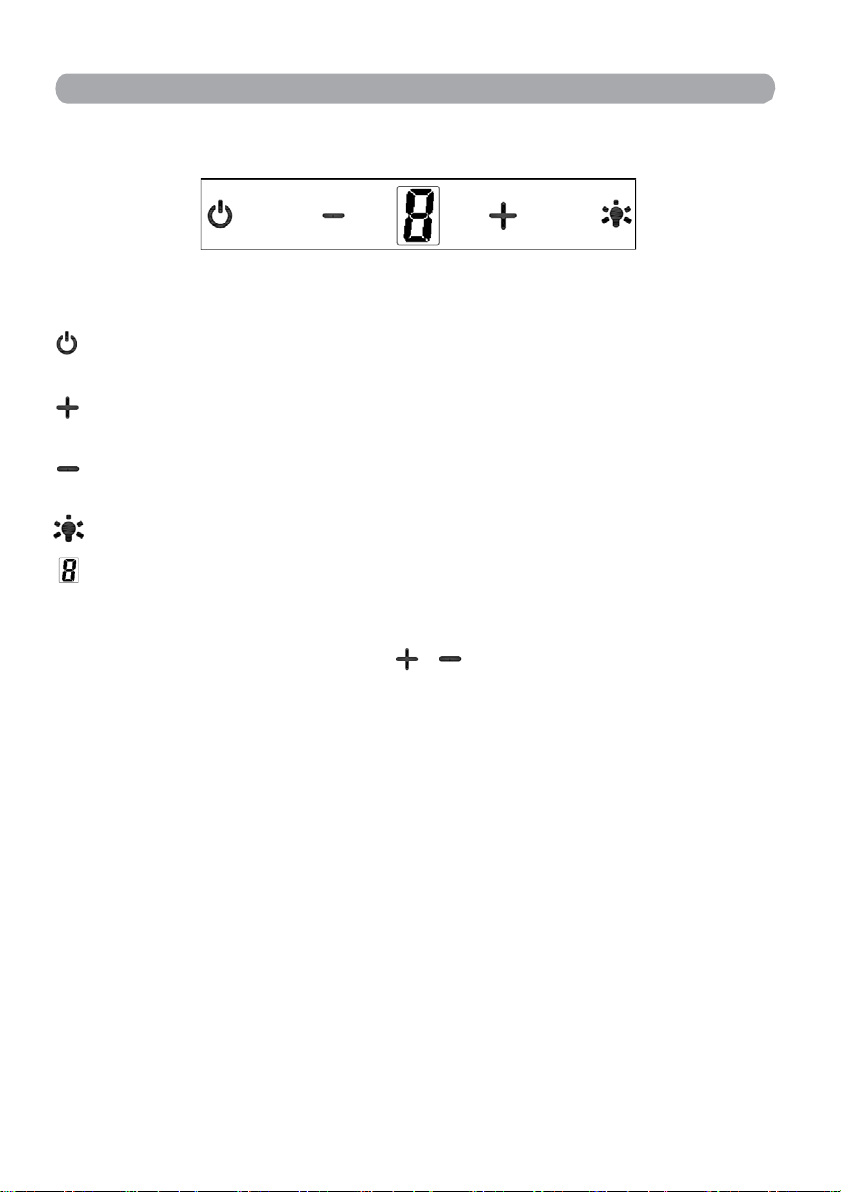

Mise en fonctionnement
Touche key Marche/ arrêt
Pour allumer/ éteindre le ventilateur.
Touche key vitesse rapide
Pour augmenter la vitesse du ventilateur
Touche key
Pour baisser la vitesse du ventilateur
Touche key de lumière
Affichage numérique
L’affichage de la vitesse du ventilateur : 1 pour la vitesse basse,
Minuterie rapide: Pressez ensemble &
L’affichage numérique pourra clignoter pendant 5 minutes pour le compte
à rebours. Après 5 minutes, le moteur pourra automatiquement s’éteindre.
L’alarme sonore émet pendant 1 seconde.
2 pour la vitesse moyenne, 3 pour la vitesse haute.
et tenez pendant 2 secondes.
ralenti
