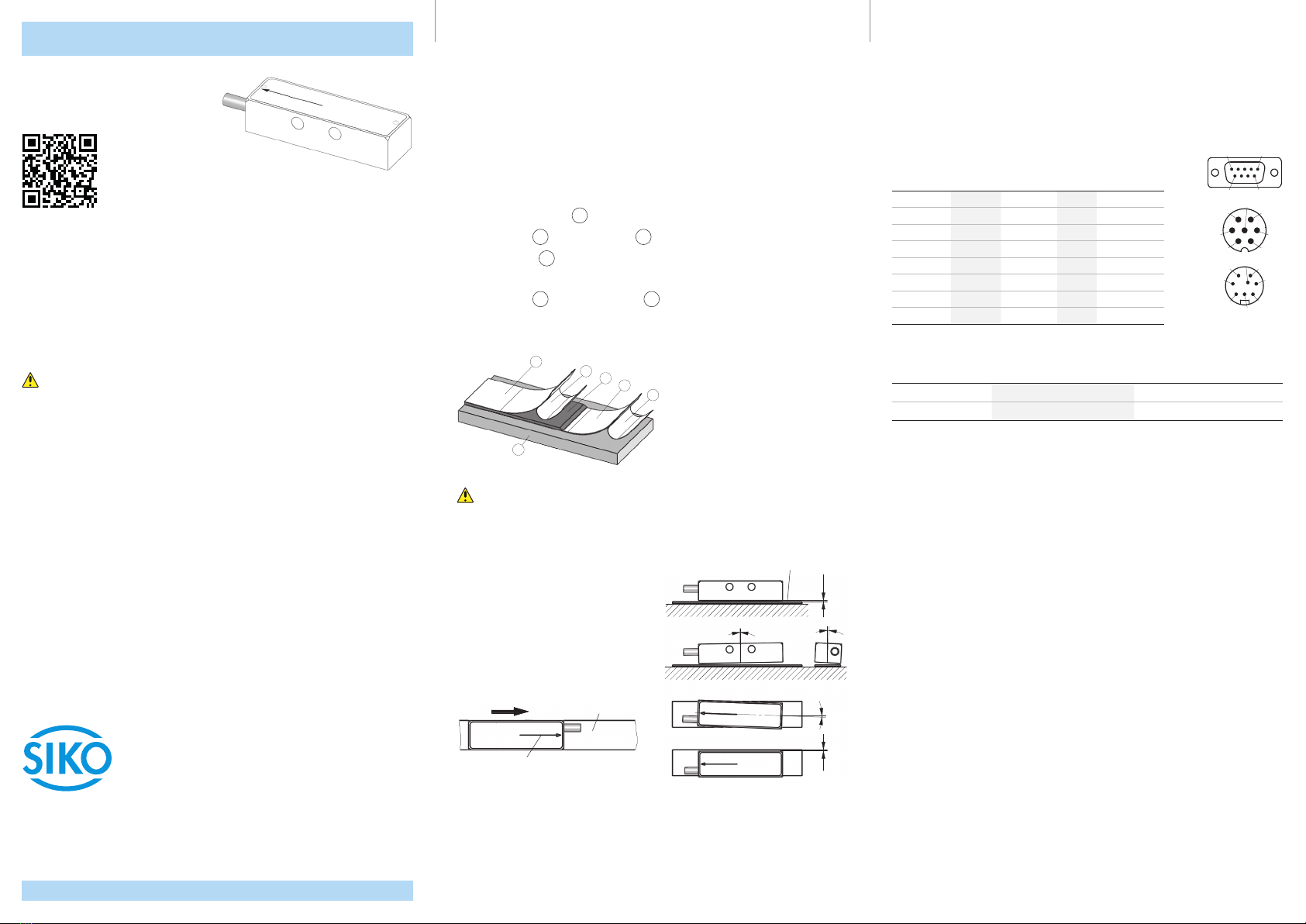

Siko MSA User manual

Kurzanleitung
MSA · Datum 04.05.2016 · Art. Nr. 88806 · Änd. Stand 38/16
SIKO GmbH
Weihermattenweg 2
79256 Buchenbach
www.siko-global.com
Telefon: + 49 7661 394-0
Telefax: + 49 7661 394-388
Service: suppor[email protected]
MSA
Magnetsensor
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/msa
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Magnet-
sensor richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
Montage Magnetsensor
Der Sensor erfasst die absolute Weginformation des Magnetbandes MBA.
Der Magnetsensor muss unter Berücksichtigung der Abgleichrichtung montiert
werden. Die Pfeilrichtung des Sensoraufdruckes muss mit der Pfeilrichtung des
Bandaufdruckes übereinstimmen.
Montage Magnetband
Das Magnetband muss plan zur Montagefläche bzw. der zu messenden Strecke
aufgeklebt werden. Welligkeiten verschlechtern die Messgenauigkeit.
Montageschritte:
• Befestigungsfläche 1sorgfältig reinigen.
• Schutzfolie 2des Klebebandes 3entfernen.
• Magnetband 4aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Schutzfolie 6des Abdeckbandes 5entfernen.
• Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
• Überlappende Enden des Abdeckbandes gegen Ablösen sichern.






Achtung!
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke einge-
halten werden.


Verfahrrichtung
beim Abgleich Bedruckung
auf Band
Bedruckung auf Sensorun-
terseite (aktive Seite)




0.2 ... 1mm
<1° <3°
aktive Seite
<2°
±1
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Sensor oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für den Magnetsensor müssen geschirmt sein.
• Die Verdrahtung von Abschirmung und Masse (0V) muss sternförmig und
großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialaus-
gleich muss großflächig (niederimpedant) erfolgen.
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschlussbelegung
Signal Farbe E1 Pin E5, E8 Pin E6 Pin E10, E11
A-Signal weiß 2 1 1
SENS-DATA braun 3 2 3
B-Signal grün 4 3 5
CLK gelb 6 4 4
+5V rosa 7 5 8
GND grau 8 6 6
STR blau 9 7 7
nc - - - 1, 5 - - - 2
Technische Daten
Elektrische Daten Ergänzung
Betriebsspannung Speisung über Folgeelektronik
Stromaufnahme siehe Folgeelektronik
Ansichtseite = Steckseite
Stiftkontakt



 












E5
E8
E6
E10
E11

Quick Start Guide
MSA · Date 04.05.2016 · Art. No. 88806 · Mod. status 38/16
SIKO GmbH
Weihermattenweg 2
79256 Buchenbach
www.siko-global.com
Phone: [phone]
Fax: + 49 7661 394-388
Service: suppor[email protected]
MSA
Magnetic sensor
For detailed documentation please refer under
http://www.siko-global.com/p/msa
General information
Prior to installation, including in hazard areas, read the Installation Instruc-
tion (download from the internet). It contains the safety instructions, hints
and technical data to be observed during installation. Subject to change with-
out notice.
Caution
In order to ensure reliable functioning of this product, take care to transport,
store, position and mount it appropriately. Exercise care when you operate and
maintain the device. Only properly qualified personnel is authorized to install
and operate this product.
Safety information
It is important for safety reasons that you read and understand the below
instructions before you install the system:
• Installation, connection, commissioning and maintenance shall be done by
properly qualified personnel.
• It is the responsibility of the customer to ensure that the personnel con-
cerned read and follow the instructions and directions of this Guide and of
the Installation Instruction.
• It is the responsibility of the customer to ensure that the magnetic sensor is
correctly connected and configured.
• Only personnel specifically trained by SIKO shall execute repair and mainte-
nance work.
Mounting of the magnetic sensor
The sensor senses the absolute travel information of the MBA magnetic tape.
The magnetic sensor must be correctly aligned relative to the magnetic tape.
Arrows on the sensor must point in the same direction as the arrows on the
magnetic tape.
Mounting the magnetic tape
Stick the magnetic tape level to the mounting surface or the distance to be
measured. Unevenness impairs measuring accuracy.
Mounting steps:
• Clean mounting surface 1carefully.
• Remove protective film 2of the adhesive tape 3.
• Stick down the magnetic tape 4.
• Clean surface of magnetic tape carefully.
• Remove protective film 6of the cover tape 5.
• Fix cover tape (both ends should slightly overlap).
• Also fix cover tape's ends to avoid unintentional peeling.






Notice!
The tolerance and gap measures must be observed over the whole measuring
length.


Travel direction
during alignment Imprint on
tape
Marking on bottom of
sensor (active side)




0.2 ... 1mm
<1° <3°
active side
<2°
±1
Electrical Installation
The location should be selected to ensure that no capacitive or inductive inter-
ferences can aect the sensor or the connection lines!
• All lines for connecting the magnetic sensor must be shielded.
• Wiring to screen and ground (0V) should be done star-shaped and with a
large surface area. Ensure that the connection of the screen and potential
equalization is made to a large surface area (with low impedance).
• When mounting the system keep a maximum possible distance from lines
loaded with interference. Use screening shields or metallized housings.
• Contactor coils must be linked with spark suppression.
Connection
Signal Color E1 Pin E5, E8 Pin E6 Pin E10, E11
A signal white 2 1 1
SENS-DATA brown 3 2 3
B signal green 4 3 5
CLK yellow 6 4 4
+5V pink 7 5 8
GND grey 8 6 6
STR blue 9 7 7
nc - - - 1, 5 - - - 2
Technical data
Electrical data Additional information
Operating voltage supply via downstream elec-
tronic unit
Current consumption see downstream electronics
viewing side =plug-in side
plug pin



 












E5
E8
E6
E10
E11
