Siko LEC100 User manual

213/18
LEC100
Magnetsensor
Originalmontageanleitung Deutsch Seite2
Magnetic sensor
Translation of the Original Installation Instructions English page16

LEC100
Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
2
Inhaltsverzeichnis
1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3
2.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 3
2.2 Kennzeichnung von Gefahren und Hinweisen . . . . . . 3
2.3 Zielgruppe . . . . . . . . . . . . . . . . . . . . 4
2.4 Grundlegende Sicherheitshinweise . . . . . . . . . . . 4
3 Identifikation . . . . . . . . . . . . . . . . . . . . . 5
4 Installation . . . . . . . . . . . . . . . . . . . . . . 5
4.1 Mechanische Montage . . . . . . . . . . . . . . . . 5
4.2 Montage Magnetband . . . . . . . . . . . . . . . . 6
4.3 Montage Magnetsensor . . . . . . . . . . . . . . . 8
4.4 Elektrische Installation . . . . . . . . . . . . . . . 9
5 Inbetriebnahme . . . . . . . . . . . . . . . . . . . 10
6 Verfahrgeschwindigkeiten (m/s) nur digital . . . . . . . 11
7 Ausgangssignale . . . . . . . . . . . . . . . . . . . 11
7.1 Signalfolge . . . . . . . . . . . . . . . . . . . 12
8 Fehlerbehandlung . . . . . . . . . . . . . . . . . . 12
9 Transport, Lagerung, Wartung und Entsorgung . . . . . . 13
10 Technische Daten . . . . . . . . . . . . . . . . . . 13

LEC100
Dokumentation Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
3
1 Dokumentation
Zu diesem Produkt gibt es folgende Dokumente:
• Datenblatt beschreibt die technischen Daten, die Abmaße, die
Anschlussbelegungen, das Zubehör und den Bestellschlüssel.
• Montageanleitung beschreibt die mechanische und die elektrische
Montage mit allen sicherheitsrelevanten Bedingungen und den dazu-
gehörigen technischen Vorgaben.
Diese Dokumente sind auch unter "http://www.siko-global.com/p/
lec100" zu finden.
2 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Der Magnetsensor LEC100 dient in Kombination mit dem Magnetband
MB100/1 der Ermittlung eines inkrementellen Positionswertes. Der Mag-
netsensor ist nur für die Verwendung im Industriebereich vorgesehen die
keinen besonderen elektrischen oder mechanischen Sicherheitsanforde-
rungen unterliegen.
1. Beachten Sie alle Sicherheitshinweise in dieser Anleitung.
2. Eigenmächtige Umbauten und Veränderungen an dem Magnetsensor
sind verboten.
3. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind
einzuhalten.
4. Der Magnetsensor darf nur innerhalb der technischen Daten und der
angegebenen Grenzen betrieben werden (siehe Kapitel 10).
2.2 Kennzeichnung von Gefahren und Hinweisen
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal-
wort.
Gefahrenklassen
Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet-
zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen
führen können, sofern Sie die gegebenen Anweisungen missachten.
Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder
ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen
Anweisungen missachten.
GEFAHR
WARNUNG

LEC100
Sicherheitshinweise Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
4
Gefährdungen, die zu leichten Verletzungen, Sachschäden oder ungeplan-
ten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisun-
gen missachten.
Wichtige Betriebshinweise, die die Bedienung erleichtern oder die bei
Nichtbeachtung zu ungeplanten Gerätereaktionen führen können und
somit möglicherweise zu Sachschäden führen können.
Signalzeichen
2.3 Zielgruppe
Montageanleitung wendt sich an das Projektierungs-, Inbetriebnahme-
und Montagepersonal von Anlagen- oder Maschinenherstellern, das
über besondere Kenntnisse innerhalb der Antriebstechnik verfügt. Die-
ser Personenkreis benötigt fundierte Kenntnisse über die notwendigen
Anschlüsse eines Magnetsensor und deren Integration in die komplette
Maschinenanlage.
Nicht ausreichend qualifiziertes Personal
Personenschäden, schwere Schäden an Maschine und Magnetsensor wer-
den durch nicht ausreichend qualifiziertes Personal verursacht.
`Projektierung, Inbetriebnahme, Montage und Wartung nur durch
geschultes Fachpersonal.
`Dieses Personal muss in der Lage sein, Gefahren, welche durch die
mechanische, elektrische oder elektronische Ausrüstung verursacht
werden können, zu erkennen.
Qualifiziertes Personal
sind Personen, die
• als Projektierungspersonal mit den Sicherheitsrichtlinien der Elektro-
und Automatisierungstechnik vertraut sind;
• als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom-
kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech-
nik in Betrieb zu nehmen, zu erden und zu kennzeichnen.
2.4 Grundlegende Sicherheitshinweise
Explosionsgefahr
`Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen.
VORSICHT
ACHTUNG
WARNUNG
GEFAHR

LEC100
Identifikation Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
5
Bewegliche Teile
Quetschungen, Reibung, Abschürfen, Erfassen von Gliedmaßen und Klei-
dung durch Berühren von beweglichen Teile wie z. B. Sensor im Betrieb.
`Zugrismöglichkeit durch Schutzmaßnahmen verhindern.
Externe Magnetfelder
Es kommt zu Betriebsstörungen und Datenverlust, wenn starke externe
Magnetfelder das interne Messsystem beeinflussen.
`Schützen Sie den Magnetsensor vor Einflüssen von Fremdmagneten.
3 Identifikation
Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpa-
piere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung
zu.
z. B. LEC100-0023
Varianten-Nr.
Geräte-Typ
Das Magnetband ist durch eine fortlaufende Bedruckung identifizierbar.
z. B. MBxxxx GEK WT RP NNNNNN
Chargennummer
Referenzpunkt
Werksto-Trägerband
Genauigkeit
MB Typ
4 Installation
4.1 Mechanische Montage
Ausfall Magnetsensor
`IP-Schutzart bei Montage beachten (siehe Kapitel 10).
`Magnetsensor nicht selbst önen.
`Schläge auf das Gerät vermeiden.
`Keinerlei Veränderung am Gerät vornehmen.
`Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder
Schutzschlauch vorsehen.
WARNUNG
VORSICHT
VORSICHT

LEC100
Installation Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
6
Verlust der Messwerte
`Toleranz- und Abstandsmaße über die gesamte Messstrecke einhalten.
`Der maximale Abstand ohne Abdeckband beträgt 0.2mm. Bei Verwen-
dung eines Abdeckbandes reduziert sich der e. Abstand um die Dicke
des Abdeckbandes inkl. Klebefolie. Der Sensor darf das Magnetband
nicht berühren.
Sensorabbildungen sind exemplarisch und gültig für alle Bauformen,
sofern nicht gesondert beschrieben.
4.2 Montage Magnetband
Externe Magnetfelder
Magnetisierung des Magnetbandes geht verloren. Insbesondere dürfen
keine Magnetfelder (z. B. Haftmagnete oder andere Dauermagnete) in
direkten Kontakt mit dem Magnetband geraten. In stromlosem Zustand
werden Bewegungen oder Verstellungen des Magnetsensors von der Fol-
geelektronik nicht erkannt und erfasst.
`Schützen Sie das Magnetband vor Einflüssen von Fremdmagneten.
Lösen Magnetbandverklebung
`Antiadhäsiven Fremdsubstanzen, wie Öl, Fett oder Staub, durch mög-
lichst rückstandsfrei verdunstende Reinigungsmittel entfernen. Geeig-
nete Reinigungsmittel sind unter anderem Ketone (Aceton) oder Alko-
hol, die z. B. von der Firma Loctite oder 3M als Schnellreiniger ange-
boten werden.
`Für eine optimale Verklebung müssen die Klebeflächen trocken sein
und es ist mit höchstmöglichem Anpressdruck zu verkleben.
`Verklebungstemperatur zwischen 20°C und 30°C in trockenen Räu-
men einhalten.
Verschlechterung Messgenauigkeit
`Magnetband plan zur Montageoberfläche beziehungsweise der mes-
senden Strecke montieren. Welligkeiten verschlechtern die Mess-
genauigkeit.
Länge Magnetband
`Aus technischen Gründen muss bei der Länge, gegenüber der Mess-
strecke, ein Zumaß von ≥55mm berücksichtigt werden.
Bei Verklebung langer Bänder sollte die Schutzfolie des Klebebandes über
eine kurze Teilstrecke abgezogen werden um das Band zu fixieren. Darauf-
hin erfolgt das Ausrichten des Bandes. Nun kann über die restliche Länge die
Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich herausgezogen
werden (als Hilfsmittel kann eine Tapetenandrückwalze verwendet werden).
ACHTUNG
ACHTUNG
VORSICHT
ACHTUNG
ACHTUNG
ACHTUNG

LEC100
Installation Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
7
Montage (Abb. 1):
1. Befestigungsfläche 1sorgfältig reinigen.
2. Schutzfolie 2des Klebebandes 3entfernen.
3. Magnetband 4aufkleben.
4. Magnetbandoberfläche sorgfältig reinigen.
5. Schutzfolie 6des Abdeckbandes 5entfernen.
6. Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
7. Überlappende Enden des Abdeckbandes gegen Ablösen sichern.
4
6
1
2
3
5

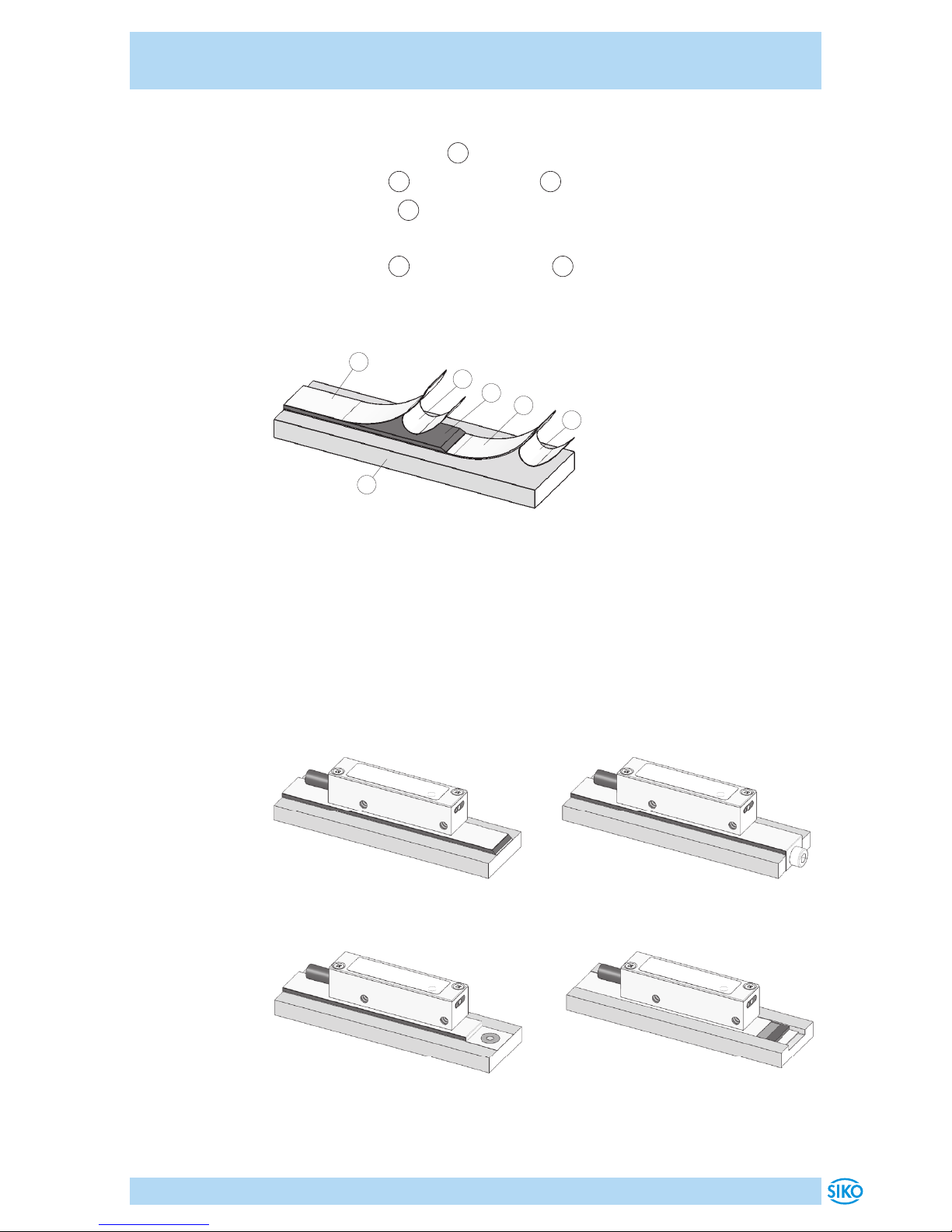

Abb. 1: Montage Magnetband
Montagebeispiele
Die einfache Montageart, durch angeschrägtes Magnetband wie in Abb.
2, ist nur in sehr geschützter Umgebung zu empfehlen. Bei ungeschützter
Umgebung besteht Abschälgefahr. In solchen Fällen sind Montagearten,
wie in Abb. 3 und Abb. 4 gezeigt, geeigneter.
Den optimalen Schutz bietet die Montage in einer Nut wie in Abb. 5. Diese
sollte so tief sein, dass das Magnetband vollständig darin eingebettet ist.
Abb. 2: Magnetband
angeschrägt
Abb. 3: Magnetband von vorne
verschraubt
Abb. 4: Magnetband von oben
verschraubt
Abb. 5: Magnetband in Nut

LEC100
Installation Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
8
4.3 Montage Magnetsensor
Ausrichtung Magnetsensor
`Auf richtige Ausrichtung des Magnetsensors achten, damit die opti-
male Abtastung gewährleistet ist (siehe Abb. 6).
1. Magnetband montieren (siehe Kapitel 4.2).
2. Magnetsensor durch Verwendung von 2 Schrauben M3 befestigen
(Befestigungsmaße siehe Datenblatt).
Anwendung LINEAR:
LEC100 mit MB100/1
1aktive Seite Magnetband
2Verfahrrichtung Sinus vor
Cosinus bzw. A vor B
3Kabelabgangsrichtung
4zulässige Abweichung Band/
Sensor ≤0.2mm
5maximale Fluchtungsfehler
6zulässige Abweichung Mitte
Band/Sensor ±0.5mm
7Referenzpunktlage zur Mag-
netbandbedruckung
Abb. 6: Definition der Zählrichtung mit Magnetband und
Montage Sensor/Magnetband, Abstandsmaße, Toleranzen
5
7
1
34
2
6
MBxxxx GEK WT RP NNNNNN
<1° <3°
<3°
1Referenzpunkt periodisch
2Lage Ref.Punkt P = entspr.
Lieferpapiere
3Einmaliger Referenzpunkt
4Lage Ref.Punkt E = entspr.
Lieferpapiere ≥0.01m
2
1
10
3
4
Abb. 7: Referenzpunkt Magnetband
ACHTUNG

LEC100
Installation Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
9
4.4 Elektrische Installation
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
`Alle Leitungen für den Magnetsensor müssen geschirmt sein.
`Elektrische Verbindungen nicht unter Spannung anschließen oder
lösen.
`Verdrahtungsarbeiten spannungslos durchführen.
`Litzen mit geeigneten Aderendhülsen versehen.
`Die Verdrahtung von Abschirmung und Masse (0V) muss sternför-
mig und großflächig erfolgen. Der Anschluss der Abschirmung an den
Potentialausgleich muss großflächig (niederimpedant) erfolgen.
`Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-
gen zu überprüfen.
`Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue-
rung) einschalten.
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Magnetsensor oder dessen Anschlussleitungen einwirken können.
Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnahmen,
wie Schirmbleche oder metallisierte Gehäuse vorzusehen. Schützspulen
müssen mit Funkenlöschgliedern beschaltet sein.
`Die maximale Länge des Anschlusskabels zwischen Sensor und Nach-
folgeelektronik beachten.
`Bei eigenständiger Verlängerung des Kabels ist ein Spannungsabfall
zu beachten.
`Verzinnte Litzen nicht in Verbindung mit Schraubklemmverbindungen
einsetzen.
Anschlusshinweis gemäß RS422 Norm (bei digitaler Schnittstelle)
Es ist darauf zu achten, dass alle Kanäle (auch die nicht verwendeten) mit
einem Abschlusswiderstand von 120Ohm abgeschlossen werden.
WARNUNG
ACHTUNG
ACHTUNG
VORSICHT

LEC100
Inbetriebnahme Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
10
Abb. 8: Anschlusshinweis
R
0.5 W
0.5 W
120 Ohm
0.5 W
/B
B
/A
A
120 Ohm
120 Ohm
/R
Anschlussart
• E1: oene Kabelenden
Farbe
Schnittstelle 1Vss
Signal
Schnittstelle LD
Signal
rot sin A
gelb cos /A
blau index R
braun +UB +UB
schwarz GND GND
orange /sin B
grün /cos /B
violett /index /R
5 Inbetriebnahme
Nach ordnungsgemäßer Montage und Verdrahtung kann das Messsystem
durch Einschalten der Betriebsspannung in Betrieb genommen werden.
Das Gerät initialisiert sich selbstständig nach dem Einschalten.
Beim Verfahren des Magnetsensors über das Magnetband blinken die
Leuchtdioden nach folgendem Schema:
Power und Index LED Zustand
LED grün Power (3.3V) vorhanden und Index low.
LED aus Power (3.3V) vorhanden und Index high.
LED aus Power (3.3V) nicht vorhanden und Index low.
LED aus Power (3.3V) nicht vorhanden und Index high.

LEC100
Verfahrgeschwindigkeiten (m/s) nur digital Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
11
A-B LED Zustand
LED gelb A high und B low.
LED aus A low und B high.
LED aus A high und B high.
LED aus A low und B low.
6 Verfahrgeschwindigkeiten (m/s) nur digital
Formel zur Berechnung der Verfahrgeschwindigkeit:
V max. =
(in m/s)
Auflösung in µm
Pulsabstand in µs x 0.8
Beispiel:
Auflösung: 1µm
Pulsabstand: 0.10μs
V = 1
0.10 x 0.8 = 8.0m/s
Auflösung (µm) Verfahrgeschwindigkeit Vmax (m/s)
0.1 0.80 0.40 0.32 0.16 0.08 0.04
0.2 1.60 0.80 0.64 0.32 0.16 0.08
0.5 4.00 2.00 1.60 0.80 0.40 0.20
1 8.00 4.00 3.20 1.60 0.80 0.40
2 16.00 8.00 6.40 3.20 1.60 0.80
5 25.00 20.00 16.00 8.00 4.00 2.00
10 25.00 25.00 25.00 16.00 8.00 4.00
Pulsabstand (μs) 0.10 0.20 0.25 0.50 1.00 2.00
Zählfrequenz (kHz) 2500 1250 1000 500 250 125
7 Ausgangssignale
Bei der Dimensionierung der Nachfolgeelektronik ist zu beachten, dass
diese für die entsprechende Zählfrequenz ausgelegt ist.
Die Auswerteelektronik setzt die magnetischen Längeninformationen des
Magnetsensors in inkrementale Ausgangssignale um. Die Ausgabe der Sig-
nale erfolgt geschwindigkeitsproportional.
ACHTUNG

LEC100
Fehlerbehandlung Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
12
Es ist zu beachten, dass im Stillstand Impulse von der Breite des einge-
stellten Pulsabstandes auftreten können (bedingt durch das interne Inter-
polationsverfahren).
7.1 Signalfolge
Die Lage des Referenzsignals R zu den Signalen A und B ist nicht definiert
und kann von der Zeichnung abweichen.
Bei Referenzsignalbreite von 4 Inkrementen (= 360°), ist der Referenz erst
nach dem 5. Zählschritt (Inkrement) auswertbar. Nach dem Einschalten
der Betriebsspannung entsprechende Verzögerung berücksichtigen.
R
/B
B
/A
A
/R
Abb. 9: Signalfolge
8 Fehlerbehandlung
Typische Fehler, die bei Anbau und Betrieb auftreten:
• Magnetband ist falsch montiert, aktive Seite ist unten (siehe Kapitel
4.2).
• Zum Schutz des Magnetbandes wurde nicht das mitgelieferte Abdeck-
band verwendet. Das Abdeckband darf nicht magnetisierbar sein.
• Der Magnetsensor ist nicht, oder nicht korrekt angeschlossen
(Anschlussbelegung Kapitel 4.4).
• Die Abstandstoleranzen wurde nicht über die gesamte Messstrecke
eingehalten (siehe Abb. 6).
• Kabelunterbrechung/Abtrennung durch scharfe Kanten/Quetschung.
• Der Magnetsensor ist mit der aktiven Seite vom Band abgewandt mon-
tiert (siehe Abb. 6).
• Der Magnetsensor wurde nicht, entsprechend Abb. 6 ausgerichtet.
ACHTUNG
ACHTUNG

LEC100
Transport, Lagerung, Wartung und Entsorgung Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
13
9 Transport, Lagerung, Wartung und Entsorgung
Transport und Lagerung
Magnetsensor sorgfältig behandeln, transportieren und lagern. Hierzu
sind folgende Punkte zu beachten:
• Magnetsensoren in der ungeöneten Originalverpackung transportie-
ren und/oder lagern.
• Magnetsensoren vor schädlichen physikalischen Einflüssen wie Staub,
Hitze und Feuchtigkeit schützen.
• Anschlüsse weder durch mechanische noch durch thermische Einflüsse
beschädigen.
• Vor Montage ist der Magnetsensor auf Transportschäden zu untersu-
chen. Beschädigte Magnetsensoren nicht einbauen.
Wartung
Bei korrektem Einbau nach Kapitel 4ist der Magnetsensor wartungsfrei.
Oberfläche des Magnetsensor bei starker Verschmutzung gelegentlich mit
einem weichen Lappen reinigen.
Entsorgung
Die elektronischen Bauteile des Magnetsensors enthalten umweltschä-
digende Stoe und sind zugleich Wertstoträger. Der Magnetsensor
muss deshalb nach seiner endgültigen Stilllegung einem Recycling zuge-
führt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu
beachtet werden.
10 Technische Daten
Mechanische Daten Ergänzung
Gehäuse Zinkdruckguss
Leseabstand Sensor/
Band
≤0.2mm
Kabelmantel PUR, schleppkettentauglich 8-adrig ø4.3-0.4mm
Biegeradius Kabel 5x Kabeldurchmesser statisch
10x Kabeldurchmesser dynamisch
Gewicht <0.03kg (ohne Kabel); Kabel 0.028kg/m

LEC100
Technische Daten Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
14
Elektrische Daten
Ausgang Sin/Cos
Ergänzung
Betriebsspannung 5VDC ±5% verpolsicher
Stromaufnahme <50mA unbelastet
<100mA belastet
Statusanzeige 2 LEDs (gelb/grün)
Ausgangssignale sin, /sin, cos, /cos, index,
/index
Ausgangsspannung 1VSS ±10% bei 0 ... 70°C, 120Ω Abschluss-
widerstand
Signalperiode 1000µm
Osetspannung UB/2 ±100mV Sinus-/Cosinusmittelwert zu GND
(5VDC)
Phasenlage 90°±1°, ±3° (20kHz) sin/cos
45° sin (Referenzsignal)
135° cos (Referenzsignal)
Pulsbreite Referenzsignal 180°±40°
Echtzeitanforderung geschwindigkeitsproportio-
nale Signalausgabe
Anschlussart oenes Kabelende
Elektrische Daten
Ausgangsschaltung LD
Ergänzung
Betriebsspannung 5VDC ±5% verpolsicher
Stromaufnahme <50mA unbelastet
<120mA belastet
Statusanzeige 2 LEDs (gelb/grün)
Ausgangsschaltung LD (RS422)
Ausgangssignale A, /A, B, /B, R, /R
Ausgangssignalpegel
high
>2.5V
Ausgangssignalpegel low <0.5V
Pulsbreite Referenzsignal 1, 2, 4 Inkrement(e)
Echtzeitanforderung geschwindigkeitsproportio-
nale Signalausgabe
Anschlussart oenes Kabelende
Systemdaten Ergänzung
Pollänge 1mm
Auflösung 0.1, 0.2, 0.5, 1, 2, 5, 10µm Ausgangsschaltung LD

LEC100
Technische Daten Deutsch
LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18
15
Systemdaten Ergänzung
Systemgenauigkeit ±8µm mit MB100/1 Genauigkeitsklasse
10µm, TU= 20°C
Wiederholgenauigkeit ±1µm unidirektional
Messbereich ∞
Verfahrgeschwindigkeit ≤25m/s Ausgang Sin/Cos, Referenzierge-
schwindigkeit ≤5m/s
≤25m/s Ausgangsschaltung LD, siehe
Tabelle, Referenziergeschwindig-
keit ≤5m/s
Umgebungsbedingungen Ergänzung
Umgebungstemperatur -40 … 85°C
Lagertemperatur -40 … 85°C
relative Luftfeuchtigkeit 100% Betauung zulässig
EMV EN 61326-1 Immunitätsanforderung Indus-
trie
EN 61000-6-2 Emissionsgrenzwert Klasse B
Schutzart IP60 EN 60529
Schockfestigkeit ≤500m/s2, 11ms EN 60068-2-27, Halbsinus, 3
Achsen (+/-), je 3 Schocks
Vibrationsfestigkeit ≤100m/s2, 10 … 2000Hz EN 60068-2-6, 3 Achsen, je 10
Zyklen

LEC100
English
LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18
16
Table of contents
1 Documentation . . . . . . . . . . . . . . . . . . . 17
2 Safety information . . . . . . . . . . . . . . . . . . 17
2.1 Intended use . . . . . . . . . . . . . . . . . . . 17
2.2 Identification of dangers and notes . . . . . . . . . 17
2.3 Target group . . . . . . . . . . . . . . . . . . . 18
2.4 Basic safety information . . . . . . . . . . . . . . 18
3 Identification . . . . . . . . . . . . . . . . . . . . 19
4 Installation . . . . . . . . . . . . . . . . . . . . . 19
4.1 Mechanical mounting . . . . . . . . . . . . . . . 19
4.2 Mounting the magnetic tape . . . . . . . . . . . . 20
4.3 Mounting the magnetic sensor . . . . . . . . . . . 22
4.4 Electrical installation . . . . . . . . . . . . . . . 23
5 Commissioning . . . . . . . . . . . . . . . . . . . 24
6 Travel speeds (m/s) only digital . . . . . . . . . . . . 25
7 Output signals . . . . . . . . . . . . . . . . . . . . 25
7.1 Signal sequence . . . . . . . . . . . . . . . . . 26
8 Trouble shooting . . . . . . . . . . . . . . . . . . . 26
9 Transport, Storage, Maintenance and Disposal . . . . . . 26
10 Technical data . . . . . . . . . . . . . . . . . . . . 27

LEC100
Documentation English
LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18
17
1 Documentation
The following documents describe this product:
• The data sheet describes the technical data, the dimensions, the pin
assignments, the accessories and the order key.
• The mounting instructions describe the mechanical and electrical
installation including all safety-relevant requirements and the associ-
ated technical specifications.
These documents can also be downloaded at "http://www.siko-global.
com/p/lec100".
2 Safety information
2.1 Intended use

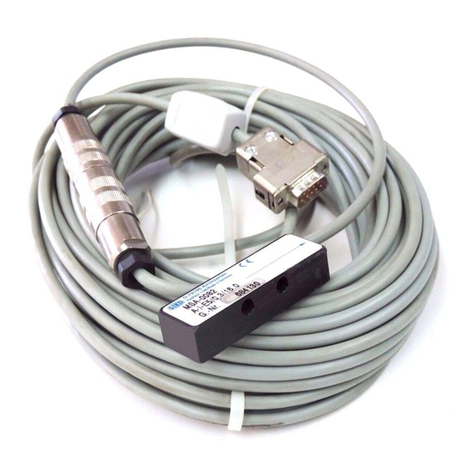

The magnetic sensor LEC100 serves in combination with a magnetic tape
MB100/1 for determining a incremental position value. The magnetic sen-
sor is only intended for use in industrial applications that are not subject
to special electrical or mechanical safety requirements.
1. Observe all safety instructions contained herein.
2. Arbitrary modifications and changes to this magnetic sensor are for-
bidden.
3. Observe the prescribed operating and installation conditions.
4. Operate the magnetic sensor exclusively within the scope of technical
data and the specified limits (see chapter 10).
2.2 Identification of dangers and notes
Safety notes consist of a signal sign and a signal word.
Danger classes
Immediate danger that may cause irreversible bodily harm resulting in
death, property damage or unplanned device reactions if you disregard
the instructions given.
Danger that may cause serious bodily harm, property damage or
unplanned device reactions if you disregard the instructions given.
Danger that may cause minor injury, property damage or unplanned device
reactions if you disregard the instructions given.
DANGER
WARNING
CAUTION

LEC100
Safety information English
LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18
18
Important operating information that may facilitate operation or many
cause unplanned device reactions if disregarded including possible prop-
erty damage.
Signal signs
2.3 Target group
Installation instructions are intended for the configuration, commission-
ing and mounting personnel of plant or machine manufacturers who pos-
sess special expertise in drive technology. This group of operators needs
profound knowledge of an magnetic sensor's necessary connections and
its integration into a complete machinery.
Insuciently qualified personnel
Insuciently qualified personnel cause personal injury, serious damage to
machinery or magnetic sensor.
`Configuration, commissioning, mounting and maintenance by trained
expert personnel only.
`This personnel must be able to recognize dangers that might arise
from mechanical, electrical or electronic equipment.
Qualified personnel are persons who
• are familiar with the safety guidelines of the electrical and automation
technologies when performing configuration tasks;
• are authorized to commission, earth and label circuits and devices/
systems in accordance with the safety standards.
2.4 Basic safety information
Danger of explosion
`Do not use the magnetic sensor in explosive zones.
Movable parts
Bruising, rubbing, abrasing, seizing of extremities or clothes by touching
during operation any movalbe parts as for example sensor.
`Install protective facilities to prevent people from getting access.
NOTICE
WARNING
DANGER
WARNING

LEC100
Identification English
LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18
19
External magnetic fields
Failures and data loss occur if strong magnetic fields influence the internal
measuring system.
`Protect the magnetic sensor from impact by external magnets.
3 Identification
Please check the particular type of unit and type number from the identifi-
cation plate. Type number and the corresponding version are indicated in
the delivery documentation.
e. g. LEC100-0023
variant number
type of unit
The magnetic tape is identifiable by a consecutive imprint.
e. g. MBxxxx GEK WT RP NNNNNN
batch number
reference point
material carrier tape
accuracy
MB type
4 Installation
4.1 Mechanical mounting
Magnetic sensor failure
`When mounting pay attention to the IP type of protection (see chap-
ter 10).
`Do not open the sensor yourself.
`Avoid blows to the unit.
`Make any changes to the unit.
`The cable must be provided with strain relief. If necessary use drag
chain or protective sleeve.
Loss of measured values
`The tolerance and gap measures be observed over the whole measur-
ing length.
`The max. gap without cover tape is 0.2mm. When using cover tape,
the gap is reduced by the thickness of cover tape including its adhe-
sive tape. Sensor must not touch the magnetic tape.
CAUTION
CAUTION
NOTICE

LEC100
Installation English
LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18
20
Exemplary sensor figures are valid for all sensor types unless described
separately.
4.2 Mounting the magnetic tape
External magnetic fields
Magnetic tape's magnetization gets lost. Any direct contact of the mag-
netic tape with magnetic fields (e. g. adhesive magnets or other perma-
nent magnets) is to be avoided. Sensor movements during power loss are
not captured by the follower electronics.
`Protect the magnetic tape from impact by external magnets.
Solving bonding of the magnetic tape
`Remove foreign anti-adhesive substances including oil, grease or dust
by means of detergents that are preferably evaporating residue-free.
Suitable detergents include ketones (acetone) or alcohol oered for
instance as fast cleaning agents by the Loctite or 3M companies.
`For optimum bonding, the surfaces to be bonded must be dry and
bonding shall be carried out with maximum contact pressure.
`Observe a bonding temperature between 20°C and 30°C in dry rooms.
Deterioration of measuring accuracy
`Mount magnetic tape level with the mounting surface or distance to
be measured. Unevenness deteriorates measuring accuracy.
Length of the magnetic tape
`For technical reasons, the magnetic tape must be ≥55mm longer than
the distance to be measured.
When applying long pieces of magnetic tape do not immediately remove
the complete protective film, but rather peel back a short part from the
end sucient to fix the tape. Now align the tape. As the protective tape is
then peeled back and out press the tape firmly onto the mounting surface.
A wall paper roller wheel could be used to assist in applying pressure onto
the magnetic tape when fixing it in position.
Mounting (Fig. 1):
1. Clean mounting surface 1carefully.
2. Remove protective film 2of the adhesive tape 3.
3. Stick down the magnetic tape 4.
4. Clean surface of magnetic tape carefully.
5. Remove protective film 6of the cover tape 5.
6. Fix cover tape (both ends should slightly overlap).
7. Also fix cover tape's ends to avoid unintentional peeling.
NOTICE
CAUTION
NOTICE
NOTICE
NOTICE
