Silver Eagle SE915 User manual

SE915 1 Rev. 08/16/06
Some dust created by power sanding, sawing, grinding, drilling, and other construction
activities contains chemicals known to cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks, cement and other masonry products, and
• Arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of
work. To reduce your exposure to these chemicals: work in a well ventilated area, and
work with approved safety equipment, such as those dust masks that are specially
designed to filter out microscopic particles.
Blows Per Minute . . . . . . . . . 2,200 BPM
Bore Diameter . . . . . . . . . . . . . . . . . . .3/4"
Piston Stroke . . . . . . . . . . . . . . . . . 3-3/4"
Min. Hose Size . . . . . . . . . . . . . . . 3.8" I.D.
Air Inlet . . . . . . . . . . . . . . . . 1/4"-1/8" NPT
Rec. Air Pressure . . . . . . . . . . . . . . 90 PSI
Ave. Air Consumption . . . . . . . . . . 4 CFM
Sound Level . . . . . . . . . . . . . . . . .110 dBA
Length . . . . . . . . . . . . . . . . . . . . . . . 10.63"
Net Weight . . . . . . . . . . . . . . . . . . 5.66 Lbs
SPECIFICATIONS
Operating Instructions Warning Information Parts Breakdown
ALWAYS READ
INSTRUCTIONS
BEFORE USING
POWER TOOLS
ALWAYS WEAR
SAFETY GOGGLES
WEAR HEARING
PROTECTION
AVOID
PROLONGED
EXPOSURE TO
VIBRATION
Copyright © Professional Tool Products, 2006
All rights reserved.
SE915
AIR HAMMER (LONG LENGTH BARREL)
SE915_manual_081606.indd 1 8/17/06 10:24:53 AM

SE915 2 Rev. 08/16/06
SE915 Air Hammer (Long Length Barrel)
THIS INSTRUCTION MANUAL CONTAINS
IMPORTANT SAFETY INFORMATION.
READ THIS INSTRUCTION MANUAL
CAREFULLY AND UNDERSTAND ALL
INFORMATION BEFORE OPERATING THIS
TOOL.
• Always operate, inspect and maintain this tool in
accordance with American National Standards
Institute Safety Code of Portable Air Tools (ANSI
B186.1) and any other applicable safety codes
and regulations.
• For safety, top performance and maximum durability
of parts, operate this tool at 90 psig; 6.2 bar max
air pressure with 3/8" diameter air supply hose.
• Always wear impact-resistant eye and face
protection when operating or performing maintenance
on this tool.
• Always wear hearing protection when using this
tool. High sound levels can cause permanent hearing
loss. Use hearing protection as recommended by
your employer or OSHA regulation.
• Keep the tool in efficient operating condition.
• Operators and maintenance personnel must be
physically able to handle the bulk, weight and
power of this tool.
• Compressed air can cause severe injury. Never
direct air at yourself or others. Always turn off the
air supply, drain hose of air pressure and detach tool
from air supply before installing, removing or
adjusting any accessory on this tool, or before
performing any maintenance on this tool. Failure to
do so could result in injury. Whip hoses can cause
serious injury. Always check for damaged, frayed
or loose hoses and fittings, and replace immediately.
Do not use quick detach couplings at tool. See
instructions for correct set-up.
• Air powered tools can vibrate during use. Vibration,
repetitive motions or uncomfortable positions over
extended periods of time may be harmful to your
hands and arms. Discontinue use of tool if discomfort,
tingling feeling or pain occurs. Seek medical advice
before resuming use.
• Place the tool on the work before starting the tool. Do
not point or indulge in any horseplay with this tool.
• Slipping, tripping and/or falling while operating air
tools can be a major cause of serious injury or
death. Be aware of excess hose left on the walking
or work surface.
• Keep body working stance balanced and firm. Do
not overreach when operating the tool.
• Anticipate and be alert for sudden changes in motion
during start up and operation of any power tool.
• Do not carry tool by the hose. Protect the hose from
sharp objects and heat.
• Tool shaft may continue to rotate briefly after throttle is
released. Avoid direct contact with accessories during
and after use. Gloves will reduce the risk of cuts
or burns
• Keep away from rotating end of tool. Do not wear
jewelry or loose clothing. Secure long hair. Scalping
can occur if hair is not kept away from tool and
accessories. Choking can occur if neckwear is not
kept away from tool and accessories.
• Never use a chisel as a handstruck tool. They are
designed and heat treated to be used only in air
hammers. Select the correct shank and retainer for
the tool.
• Never use dull accessories. Never cool a hot accessory
in water as brittleness and early failure can result.
Accessory breakage or tool damage may result from
prying. Take smaller bites to avoid getting stuck.
• Use accessories recommended by Matco Tools.
• Do not lubricate tools with flammable or volatile liquids
such as kerosene, diesel or jet fuel.
• Do not force tool beyond its rated capacity.
• Do not remove any labels. Replace damaged labels.
FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY
SE915_manual_081606.indd 2 8/17/06 10:24:56 AM

SE915 3 Rev. 08/16/06
SE915 Air Hammer (Long Length Barrel)
WARRANTY
Silver Eagle™ by Matco warrants its air tools for a period of 1 year
to the consumer. We will repair any SE Series air tool covered under
this warranty which proves to be defective in material or workmanship
during the warranty period. In order to have your tool repaired, return
the tool to any Silver Eagle™ Authorized Warranty Center, freight
prepaid. Please include a copy of your proof of purchase and a brief
description of the problem. The tool will be inspected and if any part or
parts are found to be defective in material or workmanship, the tool will
be repaired free of charge and returned to you freight prepaid.
This warranty gives you specific rights. You may also have other rights
which vary from state to state.
The foregoing obligation is Matco’s sole liability under this or any
implied warranty and under no circumstances shall Matco be liable for
any incidental or consequential damages.
Note: Some states do not allow the exclusion or limitation of incidental
or consequential damages so the above limitation or exclusion may
not apply to you.
AIR SUPPLY
Tools of this class operate on a wide range of air pressures. It is
recommended that air pressure of these tools measures 90 PSI at
the tool while the tool is running freely. Higher pressure and unclean
air will shorten tool life because of faster wear and may create a
hazardous condition.
Water in the air line will cause damage to the tool. Drain the air tank
daily. Clean the air inlet filter screen on at least a weekly schedule. The

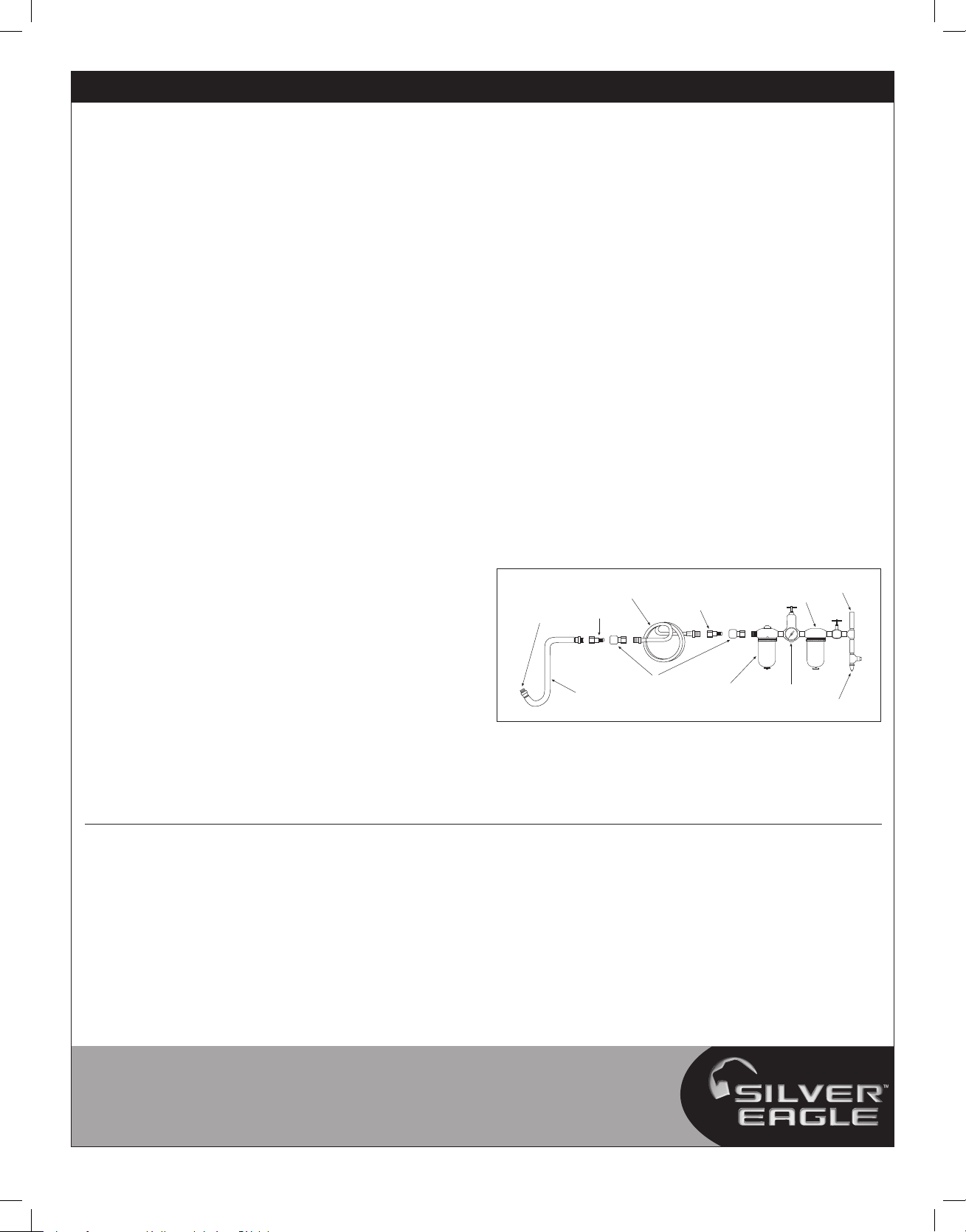

recommended hook-up procedure can be viewed in Figure 1.
The air inlet used for connecting air supply has standard 1/4" NPT
American Thread. Line pressure should be increased to compensate for
unusually long air hoses (over 25 feet). Minimum hose diameter should
be 3/8" I.D. and fittings should have the same inside dimensions.
OPERATION
Always place a chisel in the hammer and hold the tool down to the
work before operating. Damage to the tool or the retainer may result if
this precaution in not followed.
The chisel retainers are not designed for complete safety against
accidental release of cutters or hammers. To avoid injury, the throttle
must never be depressed unless the chisel is held firmly against the
work place. When tool is not in actual use, the chisel must be removed.
During operation, safety goggles should always be used to guard
against flying rust and chips. When using tool, regulate the speed so
that the chisel is not being driven out of the cylinder. If piston is allowed
to strike the cylinder wall, internal damage will result.
To change chisel, pull back on spring hook and insert chisel. Release
spring hook.
To regulate air, turn air regulator knob out for maximum air pressure
and in for minimum.
LUBRICATION
Lubricate the air motor daily with quality air tool oil. If no air line oiler
is used, run 1/2 ounce of air tool oil through the tool by squirting oil
into the tool's air inlet or into the nearest connection to the air inlet,
reconnecting air supply, and then running tool. Do not use more than
1/2 ounce of oil, as overfilling will reduce the performance of the tool.
TROUBLESHOOTING
Changes in air supply pressure or quality may cause loss of power
or erratic action. Reduced compressor output, excessive drain on the
air line, moisture or restrictions in air pipes, or the use of improperly
sized air hoses or connections (or hoses and connections in poor
condition) may reduce air pressure.
Grit or gum deposits in the tool may cut power and may be corrected
by cleaning the air strainer and flushing out the tool with gum solvent
oil or an equal mixture of SAE 10 oil and kerosene as detailed in
the LUBRICATION section. If air supply is functioning properly and
cleaning or lubricating tool does not correct performance problems,
disconnect tool from air supply and contact the nearest Silver
Eagle™ authorized service center.
FIG. 1
SE915_manual_081606.indd 3 8/17/06 10:24:57 AM

SE915 4 Rev. 08/16/06
SE915 Air Hammer (Long Length Barrel)

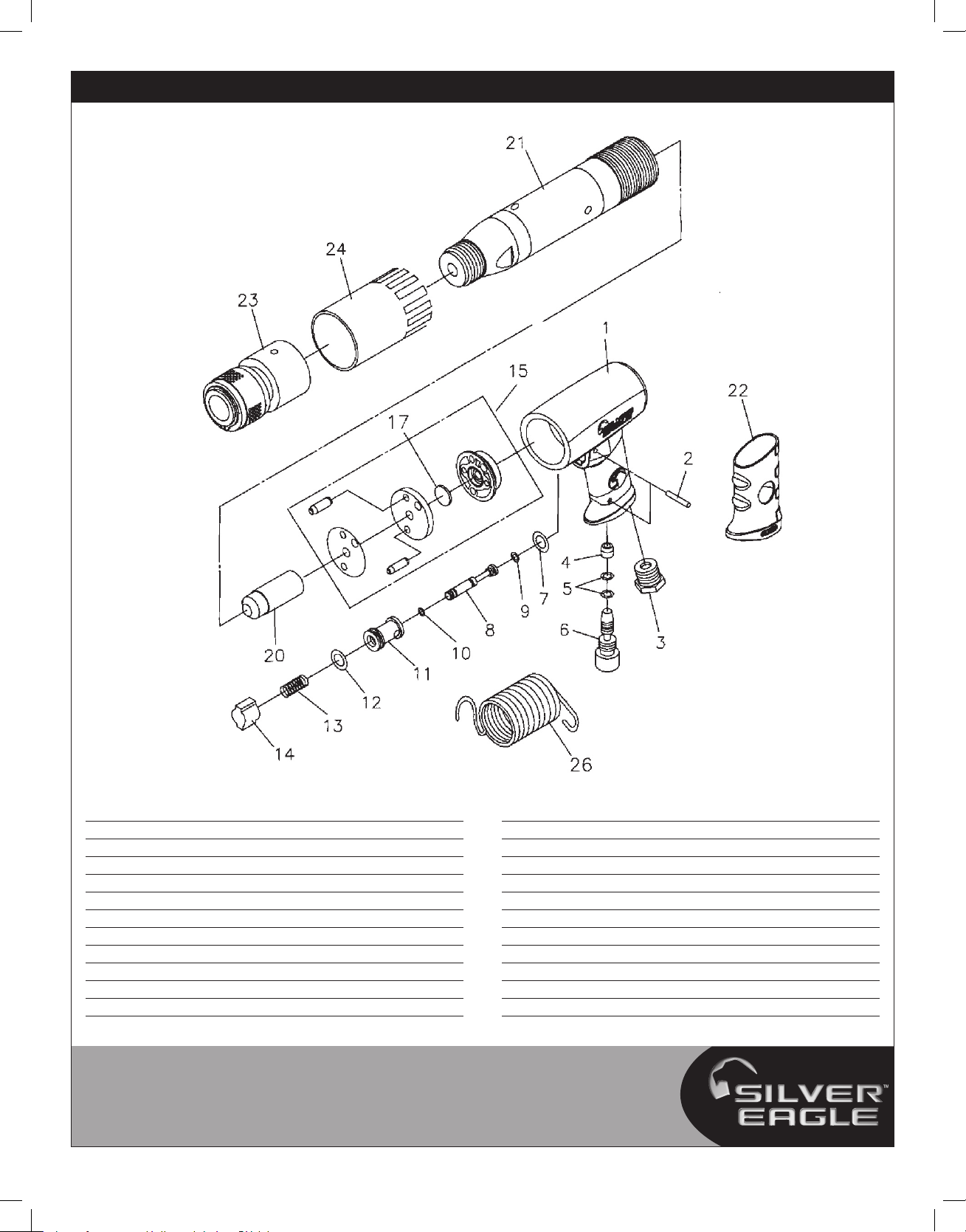

Ref. No. Part No. Description Qty.
1 RS90501 Housing (incl. #1-6, 22) 1
2 RS848002 Pin 2
3 RS848003 Inlet Bushing 1
4 RS848004 Cap 1
5 RS848005 O-Ring 2
6 RS848006 Regulator 1
7 RS848007 O-Ring 1
8 RS848008V Valve Stem 1
9 RS848009 O-Ring 1
10 RS848010 O-Ring 1
11 RS848011 Valve Bushing 1
Ref. # Part # Description Qty.
12 RS848012 O-Ring 1
13 RS848013 Spring 1
14 RS848014 Trigger Button 1
15 RS171815 Valve Block Assembly 1
17 RS171816 Valve Disc 1
20 RS848019 Piston 1
21 RS848320 Cylinder 1
22 RS90522 Comfort Grip 1
23 SECR1 Quick Change Chisel Retainer 1
24 RS848023 Exhaust Deflector 1
26 RS87301 Retainer Spring (optional)
SE915_manual_081606.indd 4 8/17/06 10:24:58 AM

SE915 5 Rev. 08/16/06
Les travaux de construction effectués à l’aide d’un outil électrique, comme le sablage,
le sciage, le meulage et le perçage, produisent de la poussière qui contient des produits
chimiques. De tels produits sont reconnus comme cancérigènes. Ils peuvent aussi causer
des anomalies congénitales ou nuire d’une autre manière à la reproduction. Voici quelques
exemples de ces produits chimiques :
• le plomb contenu dans les peintures à base de plomb;
• la silice cristallisée contenue dans les briques, le ciment et d’autres produits
de maçonnerie;
• l’arsenic et le chrome contenus dans le bois de sciage traité avec des produits
chimiques.
Les risques d’exposition à ces produits chimiques varient selon la fréquence d’utilisation
de certains matériaux. Pour réduire l’exposition, il est recommandé de travailler dans un
endroit bien aéré et de porter de l’équipement de protection approuvé tel qu’un masque
antipoussière spécialement conçu pour filtrer les particules microscopiques.
Coups par minute . . . . . . . . . . 2 200 BPM
Diamètre d’alésage . . . . . . . . . . . . . . .3/4"
Course du piston . . . . . . . . . . . . . . . 3-3/4"
Taille min. du boyau . . . . . . . . . . 3/8" I.D.
Entrée d'air . . . . . . . . . . . . . 1/4"-1/8" NPT
Pression d'air rec. . . . . . . . . . . . . . 90 PSI
Consommation d'air moy . . . . . . . 4 CFM
Niveau sonore . . . . . . . . . . . . . . .110 dBA
Longueur . . . . . . . . . . . . . . . . . . . . . . 10.63"
Poids net . . . . . . . . . . . . . . . . . . . . 5,66 LB
SPÉCIFICATIONS
Instructions de fonctionnement Avertissement Pièces
LISEZ TOUJOURS
LES INSTRUCTIONS
AVANT D’UTILISER
LES OUTILS
MOTORISÉS.
PORTEZ TOUJOURS
DES LUNETTES DE
SÉCURITÉ.
PORTEZ UNE
PROTECTION POUR
LES OREILLES.
ÉVITEZ
L’EXPOSITION
PROLONGÉE AUX
VIBRATIONS.
Copyright Professional Tool Products, 2006
Tous droits reserves
SE915
MARTEAU PNEUMATIQUE (À CANON LONG)
SE915_manual_081606.indd 5 8/17/06 10:24:59 AM

SE915 6 Rev. 08/16/06
SE915 Marteau pneumatique (á canon long)
LE PRÉSENT MANUEL D’INSTRUCTIONS
CONTIENT DES RENSEIGNEMENTS
IMPORTANTS POUR LA SÉCURITÉ.
LISEZ LE PRÉSENT MANUEL D’INSTRUCTIONS
SOIGNEUSEMENT ET COMPRENEZ BIEN
TOUS LES RENSEIGNEMENTS AVANT
D’UTILISER CET OUTIL.
• Utilisez, inspectez et entretenez cet outil conformément
au document American National Standards Institute
Safety Code of Portable Air Tools (ANSI B186.1) et tout
autre code et règlement de sécurité applicable.
• Pour la sécurité, un rendement supérieur et un maximum
de durabilité des pièces, faites fonctionner cet outil à 90
lb/po2 6,2 bars de pression d’air maximale avec un
tuyau d’air de 3/8 po de diamètre.
• Portez toujours des lunettes résistant aux impacts et
une protection faciale quand vous utilisez ou entretenez
cet outil.
• Portez toujours une protection des oreilles quand
vous utilisez cet outil. Les bruits forts peuvent entraîner
une perte permanente de l’ouïe. Utilisez la protection
des oreilles recommandée par votre employeur ou le
règlement de l’OSHA.
• Gardez l’outil en bon état de fonctionnement.
• Le personnel qui utilise ou entretient l’outil doit être
physiquement capable de le manipuler compte tenu de
sa grosseur, de son poids et de sa puissance.
• L’air comprimé peut causer de graves blessures.
Évitez de diriger le jet d’air vers vous ou vers d’autres
personnes. Avant d’installer, de retirer ou d’ajuster une
pièce ou un accessoire, ou de faire l’entretien de l’outil,
assurez-vous de toujours fermer la source d’alimentation
en air, de purger l’air du boyau et de débrancher l’outil
de sa source d’alimentation. Une négligence sur ce
plan pourrait causer des blessures. Les tuyaux souples
peuvent causer de graves blessures. Vérifiez toujours
les boyaux et les raccords et remplacez-les s’ils sont
endommagés, fissurés ou lâches. Évitez d’utiliser un
outil endommagé ou usé. Évitez d’utiliser des raccords
rapides avec cet outil. Pour installer correctement
l’outil, consulter les directives.
• Les outils pneumatiques peuvent vibrer pendant
l’utilisation. Une exposition prolongée aux vibrations,
les mouvements répétitifs, ou une posture inconfortable
lors de l’utilisation peuvent être nuisibles pour vos
mains et vos bras. Arrêtez d’utiliser l’outil en cas
d’inconfort ou si vous ressentez des picotements ou de
la douleur. Consultez un médecin avant de recommencer
à utiliser l’outil.
• Avant de mettre l’outil en marche, placez-le sur la
surface de travail. Ne le pointer pas ou ne vous livrez
pas à des jeux avec cet outil.
• Une glissade, un trébuchage et/ou une chute lors
de l’utilisation d’outils pneumatiques peut causer de
sérieuses blessures ou la mort. Prenez garde aux
boyaux qui traînent par terre dans l’aire de travail.
• Votre posture doit être stable. Évitez de travailler à bout
de bras.
• Calculez vos mouvements et prenez garde aux
changements brusques de position quand vous utilisez
un outil électrique.
• Ne tenez pas l’outil par le boyau d’alimentation.
Protégez le boyau des objets tranchants et de la
chaleur.
• La tige de l’outil peut continuer à tourner brièvement
après le relâchement de la détente. Évitez tout contact
direct avec les accessoires pendant ou après
l’utilisation. Le port de gants réduit les risques de
coupures ou de brûlures.
• L’arbre de l’outil continue de tourner brièvement quand
la gâchette est lâchée. Évitez le contact direct avec
les accessoires durant et après l’utilisation. Les gants
réduisent le risque de coupures et de brûlures.
• N’utilisez jamais un burin comme un outil manuel.
Ils sont conçus et soumis à un traitement thermique
pour être utilisés qu’avec des marteaux pneumatiques
uniquement. Choisissez la queue et le dispositif de
retenu approprié pour l’outil.
• N’utilisez jamais d’accessoires émoussés. Ne
refroidissez jamais un accessoire chaud dans l’eau car
il peut en résulter une fragilité et une défaillance
précoce. La rupture d’un accessoire ou des dommages
causés à l’outil peuvent entraîner un effet de levier.
Prenez de plus petites coupes pour éviter de vous
coincer.
• Utilisez les accessoires recommandés par les
outils Matco.
• Ne lubrifiez pas les outils avec des produits inflammables
ou volatiles comme le kérosène, le carburant diesel ou
le carburant aviation.
• Ne forcez jamais l’outil à couper plus rapidement ou à
travers du matériel d’une épaisseur plus grande que la
capacité indiqué.
• N’enlevez pas les étiquettes. Remplacez les étiquettes
endommagées.
LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES
SE915_manual_081606.indd 6 8/17/06 10:25:00 AM

SE915 7 Rev. 08/16/06
SE915 Marteau pneumatique (á canon long)
GARANTIE
Silver Eagle™ par Matco offre au consommateur une garantie d’un
an sur ses outils à air. Afin de faire réparer votre outil, retournez-le
au centre de garantie autorisé par Silver Eagle™, frais de transport
prépayé. Joignez une copie de votre preuve d’achat et une brève
description du problème. L’outil sera inspecté et si une ou plusieurs
pièces présentent un défaut de matériel ou de main-d’œuvre, l’outil
sera réparé gratuitement et retourné port payé.
Cette garantie vous donne des droits particuliers. Vous pouvez aussi
avoir d’autres droits qui varient d’un état à l’autre.
Cette obligation est la seule responsabilité de Matco dans le cadre
de cette garantie et Matco ne sera en aucun cas responsable de
dommages connexes ou corrélatifs.
NOTE : Certains états ne permettent pas d’exclusion ou de limites pour les
dommages connexes ou corrélatifs les limites ou exclusions indiquées
ci-dessus ne s’appliquent peut-être pas dans votre cas.
ENTRÉE D'AIR
Les outils de cette classe fonctionnent sur une grande plage de
pression d’air. Il est recommandé que la pression d’air recommandé
pour ces outils mesure 90 psi à l’outil tandis que l’outil tourne
librement. Une pression supérieure et de l’air malpropre réduiront
la vie de l’outil parce que cela accélérera l’usure et peut créer des
conditions dangereuses.
De l’eau dans la conduite d’air endommagera l’outil. Videz le réservoir
de l’air chaque jour. Nettoyer le filtre d’entrée au moins une fois par
semaine. La procédure de branchement recommandée est illustrée à
la figure 1.
L’entrée d’air, utilisée pour connecter l’arrivée d’air a un filetage
américain 1⁄4 po NPT.
La pression de la conduite devrait être augmentée pour les tuyaux très
longs (plus de 25 pieds). Le diamètre intérieur minimal du tuyau devrait
être de 3/8 po et les raccords devraient avoir les mêmes dimensions
intérieures.
FONCTIONNEMENT
Placez toujours un burin dans le marteau et tenez l’outil vers le bas
sur la surface de travail avant de débuter l’opération. Des dommages
causés à l’outil ou au dispositif de retenu peuvent survenir si cette
précaution n’est pas suivie.
Les dispositifs de retenu de burin ne sont pas conçus pour une sécurité
complète contre le déchargement accidentel des couteaux ou des
marteaux. Pour éviter des blessures, la commande de puissance ne
doit jamais être enfoncée à moins que le burin soit tenu fermement
contre la surface de travail. Lorsque l’outil n’est pas utilisé, le burin
doit être retiré. Lors du fonctionnement de l’outil, des lunettes de
sûreté devraient toujours être portées afin de vous protégez contre des
copeaux et autres débris de rouille qui pourraient s’envoler. Lorsque
vous utilisez l’outil, réglez la vitesse afin que le burin ne soit pas
expulser hors du cylindre. Si on permet au piston de heurter le mur du
cylindre, des dommages internes en résulteront.
Pour changer le burin, tirez vers l’arrière sur le crochet de ressort et
insérez le burin. Relâchez le crochet de ressort.
Pour régler la pression pneumatique, tournez le bouton du régulateur
d’air vers l’extérieur pour une pression maximum et vers l’intérieur
pour une pression minimum.
LUBRIFICATION
Lubrifiez quotidiennement le moteur de l’outil avec de l’huile pour outil
pneumatique de qualité. Si aucune lubrification de la ligne d’air n’est
utilisée, injecter 1/2 onces d’huile à travers l’outil. L’huile peut être
injectée dans l’entrée d’air de l’outil ou dans le tuyau au raccordement
le plus près, puis faites fonctionner l’outil. N’utilisez pas plus de 1/2
onces d’huile car un remplissage excessif causera une réduction de la
puissance de l’outil.
DÉPANNAGE
Les changements de la pression ou de la qualité d’air peuvent causer
la perte de puissance ou une action erratique. Un rendement réduit du
compresseur, un drainage excessif de la conduite d’air, de l’humidité
ou des restrictions dans les tuyaux d’air, ou l’utilisation inappropriée de
la taille des tuyaux d’air ou des raccordements (ou le mauvais état des
tuyaux et les raccordements) peut réduire la pression d’air.
La granulation ou les dépôts de gomme dans l’outil peut couper la
puissance et peut être corrigée en nettoyant le filtre à air et en rinçant
l’outil avec de l’huile dissolvante de gomme ou un mélange égal
de pétrole et de kérosène SAE 10 tel qu’indiqué dans la section de
LUBRIFICATION. Si l’alimentation d’air fonctionne correctement et le
nettoyage ou la lubrification de l’outil ne corrige pas les problèmes
de fonctionnement, débranchez l’outil de l’alimentation d’air et
communiquez avec le centre de service autorisé de Silver Eagle™ le
plus près de chez vous.
Figure 1

 
 






 




SE915_manual_081606.indd 7 8/17/06 10:25:00 AM

SE915 8 Rev. 08/16/06
Golpes por minuto . . . . . . . . . 2,200 BPM
Diámetro del barreno . . . . . . . . . . . . .3/4"
Golpe del pistón . . . . . . . . . . . . . . . 3-3/4"
Tamaño mín. de manguera . . . . 3/8" I.D.
Entrada de aire . . . . . . . . . . 1/4"-1/8" NPT
Presión de aire recom . . . . . . . . . 90 PSI
Consumo promedio de aire. . . . . 4 CFM
Nivel sonoro . . . . . . . . . . . . . . . . .110 dBA
Longitud . . . . . . . . . . . . . . . . . . . . . . 10.63"
Peso neto . . . . . . . . . . . . . . . . 5.66 Libras
ESPECIFICACIONES
Copyright Professional Tool Products, 2006
Todos los derechos reservados
SE915
MARTILLO NEUMÁTICO (CILINDRO
DE LARGA LONGITUD)
Instrucciones de Operación Información de Advertencia Revisión de Refacciones
LEER SIEMPRE LAS
INSTRUCCIONES
ANTES DE
USAR LAS
HERRAMIENTAS
NUEMÁTICAS
USAR SIEMPRE
ANTEOJOS
PROTECTORES
USAR PROTECCIÓN
PARA LOS OÍDOS
EVITAR
EXPOSICIÓN
PROLONGADA A
LAS VIBRACIONES
El polvo ocasionado por del lijado neumático, el aserrado, la rectificación, la perforación
y otras actividades de construcción puede contener sustancias químicas conocidas como
agentes causantes del cáncer, defectos de nacimiento y otros daños reproductivos.
Algunos ejemplos de dichas sustancias químicas son:
• plomo de pintura a base de plomo,
• la silica cristalina proveniente del ladrillo, cemento y otros productos de
mampostería, y
• el arsénico y el cromo proveniente de maderos tratados con sustancias
químicas
El riesgo de ser expuesto a estos tipos de sustancias químicas varía según la frecuencia
con la cual usted trabaja con ciertas sustancias químicas. Para disminuir la posibilidad de
exposición a dichas sustancias químicas, usted debe trabajar en un área bien ventilada
y con equipo aprobado de seguridad, tal como las mascarillas de polvo las cuales son
diseñadas específicamente para filtrar las partículas microscópicas.
SE915_manual_081606.indd 8 8/17/06 10:25:02 AM

SE915 9 Rev. 08/16/06
SE915 Martillo neumático (cilindro de larga longitud)
EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN
RESULTAR EN ALGUNA LESIÓN
ESTE MANUAL DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE DE SEGURIDAD.
LEA CUIDADOSAMENTE ESTE MANUAL
INSTRUCTIVO Y COMPRENDA TODA
INFORMACIÓN ANTES DE OPERAR ESTA
HERRAMIENTA.
• Opere, inspeccione y mantenga siempre esta
herramienta de acuerdo con el Código de Seguridad
del Instituto Americano de Estándares Nacionales para
las Herramientas Portátiles Neumáticas (ANSI B186.1)
y cualquier otro código o regulación aplicables.
• Por seguridad, desempeño superior y durabilidad
máxima de las refacciones, opere esta herramienta a
la máxima presión de aire al 90 psig; 6.2 barg.
con una manguera de alimentación de aire de 3/8" en
diámetro.
• Al operar o al realizar el mantenimiento de esta
herramienta, lleve siempre la protección de ojos y cara
resistentes al impacto.
• Al usar esta herramienta, lleve siempre protección para
los oídos. Los altos niveles de ruido pueden ocasionar
la pérdida permanente del oído. Use protección para
los oídos según lo recomendado por su empleador o
regulación OSHA.
• Mantenga esta herramienta en condición eficiente de
operación.
• Los operadores y personal de mantenimiento deben
poder físicamente manejar el volumen, peso y potencia
de esta herramienta.
• El aire comprimido puede ocasionar lesiones serias.
Nunca dirija el aire hacia usted ni a otros. Siempre
apague la alimentación de aire, vacíe toda la presión
de aire de la manguera y desconecte la herramienta
del suministro de aire antes de instalar, quitar o ajustar
cualquier pieza o accesorio de esta herramienta, o
antes de realizar cualquier mantenimiento de ella. Caso
omiso en hacerlo podría ocasionar alguna lesión. Las
mangueras de látigo pueden ocasionar heridas serias.
Siempre revise las mangueras y herrajes por daños,
deshilachas o solturas, y si es necesario, repóngalos
inmediatamente. No opere ninguna herramienta
dañada ni deteriorada. No use los acoplamientos de
separación rápida con la herramienta. Vea las
instrucciones para la instalación correcta.
• Las herramientas neumáticas pueden vibrar durante su
uso. Si uno está expuesto a las vibraciones,
movimientos repetitivos o posturas incómodas por
períodos extendidos de tiempo durante el uso, esto
puede dañar a sus manos y brazos. Suspenda el
uso de la herramienta si usted experimenta molestias,
hormigueo o dolor. Pida alguna asistencia médica
antes de continuar el uso de la herramienta.
• Coloque la herramienta sobre el trabajo antes de
prenderla. No la apunte ni haga payasadas con esta
herramienta.
• Resbalarse, tropezarse y/o caerse durante la operación
de herramientas neumáticas puede ser una causa
mayor de lesión seria o la muerte. Sea consciente de
la manguera excedente, dejada por la superficie para
caminar o trabajar.
• Mantenga balanceada y firme la postura corporal de
trabajo. No se extra limite al operar esta herramienta.
• Anticipe y sea alerto por cambios repentinos de
movimiento durante el arranque inicial y operación de
cualquier herramienta neumática.
• No lleve la herramienta por la manguera. Proteja la
manguera de objetos afilados y del calor.
• El eje de la herramienta puede seguir rotando
brevemente después de que se libere la válvula
reguladora. Evite el contacto directo con los accesorios
durante y después del uso. Los guantes reducirán el
riesgo de alguna cortada o quemadura.
• Manténgase lejos del extremo rotador de la herramienta.
No lleve puesto ni joyería ni ropa suelta. Fije el pelo
largo. Se puede arrancar el cabello si no se lo mantenga
a distancia de la herramienta y accesorios. Mantenga
a distancia de la herramienta y de los accesorios los
accesorios del cuello para evitar el ahogamiento.
• Nunca use un cincel como herramienta de golpe de
mano. Ellos están diseñados y tratados al calor para
usarse sólo en los martillos neumáticos. Seleccione el
vástago y sujetador correctos para esta herramienta.
• Nunca use ningún accesorio truncado. Nunca enfríe
en agua un accesorio caliente ya que esto puede
causar la fragilidad y el fracaso prematuro. La rotura
del accesorio o daño a la herramienta pueden darse
por el levantamiento haciendo palanca. Tome mordidas
más pequeñas para evitar trabarse.
• Use los accesorios recomendados por Matco Tools.
• No lubrique las herramientas con soluciones
inflamables ni volátiles, tales como el queroseno, el
gasóleo ni el combustible para aviones.
• Nunca haga que la herramienta vaya cortando más
rápido o por material de tamiz más pesado de lo de su
capacidad nominal.
• No quite ninguna etiqueta. Reponga las etiquetas
dañadas.
SE915_manual_081606.indd 9 8/17/06 10:25:03 AM

SE915 10 Rev. 08/16/06
SE915 Martillo neumático (cilindro de larga longitud)
GARANTÍA
Silver Eagle™ por Matco le brinda al consumidor una garantía de sus
herramientas neumáticas por un período de un año. Repararemos
cualquier herramienta neumática de la Serie SE, cubierta bajo esta
garantía, la cual demuestra ser defectuosa en cuestión material o
mano de obra durante el período de dicha garantía. Para que se repare
su herramienta, devuelva la herramienta a cualquier Centro de Garantía
Autorizado de Silver Eagle™, con el flete prepagado. Incluye por favor
una copia de su comprobación de compra y una breve descripción
del problema. Se inspeccionará la herramienta y si cualquier pieza o
piezas se encuentre(n) con algún defecto material o de mano de obra,
se reparará la herramienta, libre de cargos, y ésta será devuelta a
usted con flete prepagado.
Esta garantía le proporciona ciertos derechos. Usted puede tener
también otros derechos los cuales varían de estado a estado.
La obligación anterior es la única responsabilidad de Matco bajo esta o
cualquier garantía implicada y Matco no será, bajo ninguna circunstancia,
responsable por los daños incidentales ni consecuenciales.
NOTA: Esta garantía le brinda derechos legales específicos y usted
también podría contar con otros derechos los cuales varían de estado
a estado.
ALIMENTACIÓN DE AIRE
Las herramientas de esta categoría operan dentro de un rango amplio
de presión de aire. Se recomienda que la presión de aire en estas
herramientas mida 90 PSI mientras opera en vacío. La presión alta y
el aire sucio disminuirán la vida de la herramienta debido al desgaste
más rápido, y pueden crear condiciones peligrosas.
Cualquier agua en la línea de aire dañará la herramienta. Drene
diariamente el tanque de aire. Limpie al menos semanalmente la
malla de filtración de la ventila de admisión de aire. El procedimiento
recomendado de conexión se puede revisar en la Figura 1.
La ventila de admisión de aire, empleada para la conexión
de abastecimiento de aire, cuenta con la Rosca Estándar Americana
NPT 1/4".
La presión de línea debe ser aumentada para compensar por
mangueras excepcionalmente largas (más de 25 pies). El diámetro
mínimo de manguera debe ser de 3/8" Diám. Int. y los herrajes deben
tener la misma dimensión interior.
OPERACIÓN
Siempre coloque el cincel en el martillo y sujete la herramienta en la
pieza de trabajo antes de operarla. Hacer caso omiso a esta precaución
puede causar daño a la herramienta o al sujetador.
Los sujetadores de cincel no están diseñados para la seguridad
completa contra la liberación accidental de los cortadores o martillos.
Para evitar alguna lesión, nunca se debe de presionar la válvula
estranguladora, al menos de que se sostenga el cincel firmemente
contra la pieza de trabajo. Cuando la herramienta no está en uso, se
debe de quitar el cincel. Durante la operación, siempre use gafas de
seguridad contra las chispas y corrosión volantes. Cuando usted usa
la herramienta, regula la velocidad para que el cincel no se salga del
cilindro. Si se deja que el pistón se pegue contra la pared del cilindro,
esto puede darse algún daño interno.
Para cambiar de cincel, jale el gancho de resorte e inserte el cincel.
Libere el gancho de resorte.
Para regular el aire, gire la perilla del regulador de aire hacia fuera para
la máxima presión de aire y hacia adentro para la mínima presión.
LUBRICACIÓN
Lubrique diariamente el motor de aire con lubricante para herramientas
neumáticas de calidad. Si ni se usa ningún lubricante para la línea de
aire, deje caer 1⁄2 onza del lubricante por la longitud de la herramienta,
lanzándolo a chorro en la admisión de aire de la herramienta o en
la conexión más cercana al abastecimiento de aire, reconecte el
abastecimiento de aire y luego ponga en marcha la herramienta. o
en la manguera de entrada de aire. No use más de una 1⁄2 onza de
aceite, ya que la aplicación excesiva ocasionará la disminución de
potencia de la herramienta.
DIAGNÓSTICO DE AVERÍAS
Cambios en la presión o calidad del suministro de aire pueden causar
una pérdida de potencia o un desempeño irregular. El rendimiento
reducido del compresor, el drenaje excesivo en la tubería de aire, la
humedad o las restricciones en los tubos de aire o el uso de conexiones
de manguera de tamaño incorrecto (o en malas condiciones) pueden
reducir el suministro de aire.
Los depósitos de arenilla o goma en la herramienta pueden disminuir
la potencia y pueden corregirse limpiando el cribador de aire y
lavando a chorro la herramienta con aceite disolvente de goma o una
mezcla igual de aceite SAE #10 y keroseno, según se detalla en la
sección de LUBRICACIÓN. Si el suministro de aire está funcionando
adecuadamente y la limpieza y lubricación de la herramienta no
corrigen los problemas de rendimiento, desconecte la herramienta de
la manguera de suministro de aire y comuníquese con el centro de
servicio autorizado de Silver Eagle™ más cercano.
Figura 1














 




SE915_manual_081606.indd 10 8/17/06 10:25:03 AM
