Silvercrest HG01910B Technical specifications

FUNKTÜRKLINGEL/WIRELESS DOORBELL/
SONNETTE SANS FIL
IAN 280620
FUNKTÜRKLINGEL
Montage-, Bedienungs- und Sicherheitshinweise
WIRELESS DOORBELL
Assembly, operating and safety instructions
SONNETTE SANS FIL
Instructions de montage, d‘utilisation et
consignes de sécurité
DRAADLOZE DEURBEL
Montage-, bedienings- en
veiligheidsinstructies
CAMPAINHA SEM FIOS
Indicações de montagem, utilização e segurança
TIMBRE INALÁMBRICO
I nstrucciones de montaje, de uso y de seguridad
BEZDRÁTOVÝ ZVONEK
Pokyny k montáži, obsluze a bezpečnostní pokyny

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 5
GB/IE Assembly, operating and safety instructions Page 19
FR/BE Instructions de montage, d‘utilisation et
consignes de sécurité Page 33
NL/BE Montage-, bedienings- en veiligheidsinstructies Pagina 47
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 61
ES Instrucciones de montaje, de uso y de seguridad Página 75
PT Indicações de montagem, utilização e segurança Página 89

Sie benötigen
You need
Il vous faut
U hebt nodig
Potřebujete
Necesita
Necessita de:
HG01910B HG01910A
A
1
6
2
3
ø 6mm
4
8
7
5

B
910

DE/AT/CH 5
Einleitung............................................................................................ Seite 6
Bestimmungsgemäße Verwendung....................................................... Seite 6
Technische Daten.................................................................................... Seite 6
Lieferumfang ........................................................................................... Seite 7
Teileübersicht .......................................................................................... Seite 7
Sicherheit............................................................................................ Seite 8
Allgemeine Sicherheitshinweise............................................................. Seite 9
Sicherheitshinweise für Batterien/ Akkus .............................................. Seite 10
Montage.............................................................................................. Seite 11
Inbetriebnahme............................................................................ Seite 12
Batterien einlegen / wechseln ................................................................ Seite 12
Bedienung.......................................................................................... Seite 13
Sender/ Empfänger synchronisieren..................................................... Seite 13
Signalart einstellen ................................................................................. Seite 14
Lautstärke einstellen................................................................................ Seite 14
Signalton auswählen.............................................................................. Seite 14
Fehler beseitigen..................................................................................... Seite 15
Reinigung und Pflege .............................................................. Seite 15
Entsorgung ........................................................................................ Seite 15
Information....................................................................................... Seite 17
Konformitätserklärung ............................................................................ Seite 17
Garantie .............................................................................................. Seite 18
Inhaltsverzeichnis

DE/AT/CH6
Einleitung
Funktürklingel
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts.
Sie haben sich damit für ein hochwertiges Produkt entschieden.
Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält
wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicher-
heitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben
und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäße Verwendung
Dieses Produkt ist zur drahtlosen Übertragung des Türklingelsignals
bestimmt. Dieses Produkt ist nicht für den gewerblichen Einsatz bestimmt.
Technische Daten
Reichweite: 100m (offener Bereich)
Sendefrequenz: 433MHz
Batterietypen: Empfänger: 2 x 1,5V (Gleichstrom) (Typ AA/LR6),
Sender: 1 x 3V (Gleichstrom) (Typ CR2032)

DE/AT/CH 7
Einleitung
Empfänger: Signaltonlautstärke (bei max. Lautstärkeeinstellung):
min. 73dB (bei Geräteabstand von 1m)
Sender: Schutzart: IP44
Lieferumfang
1 Sender
1 Empfänger
2 Batterien 1,5V (Gleichstrom), Typ AA (Empfänger)
1 Batterie 3V (Gleichstrom), Typ CR2032 (Sender)
4 Schrauben (für Sender und zur Wandmontage des Empfängers)
3 Dübel
5 austauschbare Namensschilder (für die Türklingel)
1 Klingelschildabdeckung
1 Bedienungsanleitung
Teileübersicht

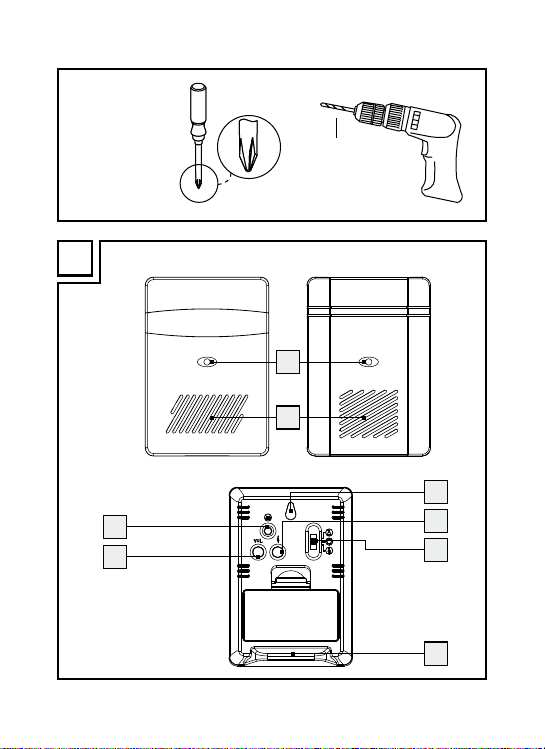

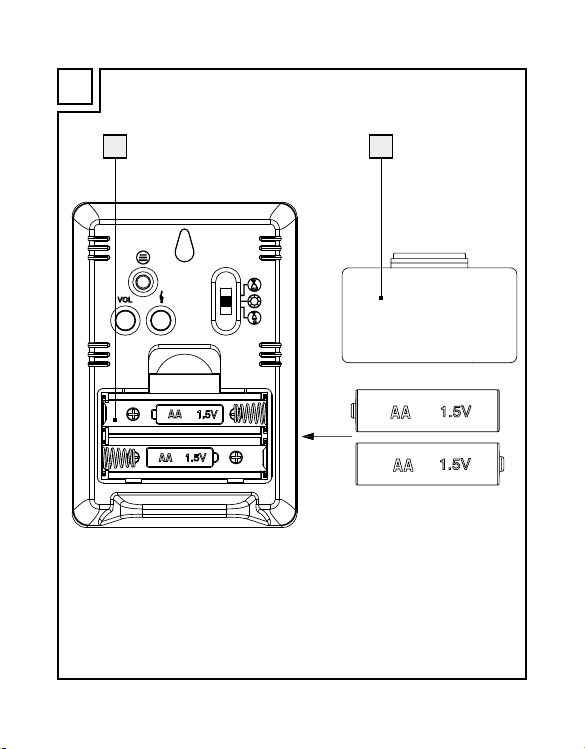

Empfänger (Abb. A/B):
1Signalanzeige
2Synchronisationstaste
3Lautstärketaste
4Klingelton-Auswahltaste
5Signalart-Auswahltaste (optisches, akustisches, optisches und
akustisches Signal)

DE/AT/CH8
Einleitung/Sicherheit
6Lautsprecher
7Standfuß
8Aufhängevorrichtung
9Batteriefachdeckel
10 Batteriefach
Sender (Abb. C/D):
11 Signalanzeige
12 Namensschild
13 Klingeltaste
14 Batteriefach
15 Halterung (für Wandmontage)
Montage (Abb. E /F):
16 Schraube
17 Dübel
18 Schraube (für den Sender)
Sicherheit
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen
können Brand und/ oder schwere Verletzungen verursachen.
BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN
FÜR DIE ZUKUNFT AUF!

DE/AT/CH 9
Sicherheit
Allgemeine Sicherheitshinweise
Kinder unterschätzen häufig die
Gefahren. Halten Sie Kinder stets vom Produkt fern. Es
ist kein Spielzeug.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichti-
gung durchgeführt werden.
Kontrollieren Sie alle Teile auf ihre Unversehrtheit. Bei der Montage
beschädigter Teile besteht Verletzungsgefahr.
Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsach-
gemäßer Montage besteht Verletzungsgefahr.
Halten Sie das Gerät von offenem Feuer bzw. Hitzequellen
(z.B. brennende Kerzen) fern.

DE/AT/CH10
Sicherheit
Sicherheitshinweise für
Batterien/Akkus
LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite
von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen
Arzt auf!
EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare
Batterien niemals wieder auf. Schließen Sie Batterien/
Akkus nicht kurz und/oder öffnen Sie diese nicht. Über-
hitzung, Brandgefahr oder Platzen können die Folge sein.
Werfen Sie Batterien /Akkus niemals in Feuer oder Wasser.
Setzen Sie Batterien/ Akkus keiner mechanischen Belastung aus.
Risiko des Auslaufens der Batterien
Vermeiden Sie extreme Bedingungen und Temperaturen, die auf
Batterien/Akkus einwirken können z. B. auf Heizkörpern/ direkte
Sonneneinstrahlung.
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten!
Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen
sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!
SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene
oder beschädigte Batterien/Akkus können bei Berüh-
rung mit der Haut Verätzungen verursachen. Tragen Sie
deshalb in diesem Fall geeignete Schutzhandschuhe.
Im Falle eines Auslaufens der Batterien entfernen Sie diese
sofort aus dem Produkt, um Beschädigungen zu vermeiden.

DE/AT/CH 11
Sicherheit/Montage
Verwenden Sie nur Batterien/Akkus des gleichen Typs.
Mischen Sie nicht alte Batterien/Akkus mit neuen!
Entfernen Sie die Batterien/Akkus, wenn das Produkt längere Zeit
nicht verwendet wird.
Risiko der Beschädigung des Produkts
Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp!
Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im
Batteriefach angezeigt!
Reinigen Sie Kontakte an der Batterie und im Batteriefach vor dem
Einlegen falls erforderlich!
Entfernen Sie erschöpfte Akkus/Batterien umgehend aus dem Produkt.
Montage
Hinweis: Für die Montage der Türklingel benötigen Sie einen
Schraubendreher und eine Bohrmaschine.
Hinweis: Verwenden Sie für die Montage nur die mitgelieferten
Schrauben und Dübel.
Empfänger anbringen (siehe Abb. E)
Sender anbringen (siehe Abb. F)

DE/AT/CH12
Inbetriebnahme
Inbetriebnahme
Entfernen Sie bitte vor dem ersten Gebrauch die Schutzfolie von
dem Namensschild 12 des Senders.
Batterien einlegen/wechseln
Legen Sie vor der Inbetriebnahme des Gerätes Batterien zur
Energieversorgung ein.
VORSICHT! Verwenden Sie ausschließlich den angegebenen
Batterietyp. Andernfalls drohen Beschädigungen des Produkts.
Empfänger:
Entfernen Sie den Batteriefachdeckel 9auf der Rückseite.
Entfernen Sie ggf. verbrauchte Batterien.
Legen Sie 2 Batterien (1,5V (Gleichstrom), Typ AA) ein.
Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird im
Batteriefach 10 angezeigt.
Schließen Sie das Batteriefach 10 .
Sender:
Entfernen Sie die Halterung 15 auf der Rückseite des Senders.
Entfernen Sie ggf. verbrauchte Batterien.
Legen Sie eine Batterie (3V (Gleichstrom), Typ CR 2032) ein.
Die mit „+“ markierte Seite muss nach oben zeigen.
Befestigen Sie die Halterung 15 des Senders wieder auf der Rück-
seite des Geräts.

DE/AT/CH 13
Bedienung
Bedienung
Sender/Empfänger synchronisieren
Synchronisieren Sie Sender und Empfänger wie folgt:
Sobald die Batterien eingelegt sind, gelangt der Empfänger in den
Synchronisationsmodus.
Sie können auch manuell in den Synchronisationsmodus gelangen,
indem Sie die Synchronisationstaste 2für ca. 3 Sekunden halten.
Die Signalanzeige 1am Empfänger leuchtet auf.
Drücken Sie die Klingeltaste 13 . Die Signalanzeige 11 am Sender
leuchtet einmal.
Die Signalanzeige 1am Empfänger blinkt. Dies bedeutet, dass die
Synchronisation erfolgreich war.
HINWEIS: Der Synchronisationsmodus dauert max. 2 Minuten an.
Wenn Sie Ihren Sender und Empfänger nicht synchronisieren können,
wählen Sie erneut den Synchronisationsmodus.
HINWEIS: Warten Sie nach erfolgreicher Synchronisation von Sender
und Empfänger ca. 2 Minuten, bis die Signalanzeige 1am Empfänger
erlischt.

DE/AT/CH14
Bedienung
Signalart einstellen
Der Empfänger kann ein empfangenes Türsignal entweder optisch oder
akustisch oder sowohl optisch als auch akustisch anzeigen.
Wählen Sie mithilfe der Signalart-Auswahltaste 5aus, ob das
Signal optisch oder akustisch oder sowohl optisch als auch akus-
tisch angezeigt werden soll.
Lautstärke einstellen
Drücken Sie die Lautstärketaste 3, bis die gewünschte Lautstärke
erreicht ist. Es gibt insgesamt 4 mögliche Lautstärkeeinstellungen:
sehr laut, laut, mittel, leise.
Signalton auswählen
Hinweis: Die Türklingel verfügt über 36 unterschiedliche Signaltöne.
Drücken Sie die Klingelton-Auswahltaste 4. Der erste Signalton
erklingt.
Drücken Sie die Klingelton-Auswahltaste 4erneut, um zum nächsten
Signalton zu gelangen.
Wiederholen Sie diesen Vorgang, bis Sie Ihren gewünschten Signalton
ausgewählt haben. Der zuletzt ausgewählte Signalton wird automa-
tisch gespeichert.

DE/AT/CH 15
Bedienung/Reinigung und Pflege/Entsorgung
Fehler beseitigen
Nach Einfluss von außergewöhnlichen Umweltbedingungen (z.B. einem
starken elektromagnetischen Feld) funktioniert das Produkt möglicherweise
nicht mehr einwandfrei. Entnehmen Sie in diesem Fall beiden Geräten
die Batterien für ca. 2 Minuten. Verfahren Sie anschließend wie unter
„Sender/ Empfänger synchronisieren“ beschrieben.
Elektrostatische Entladungen können zu Funktionsstörungen führen.
Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Batterie
und setzen Sie sie erneut ein. Verfahren Sie anschließend wie unter
„Sender/ Empfänger synchronisieren“ beschrieben.
Reinigung und Pflege
Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel,
da diese das Gerät beschädigen.
Reinigen Sie das Gerät nur äußerlich mit einem weichen, trockenen
Tuch.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien,
die Sie über die örtlichen Recyclingstellen entsorgen können.
Der Grüne Punkt gilt nicht für Deutschland.

DE/AT/CH16
Entsorgung
b
a
Beachten Sie die Kennzeichnung der Verpackungsmaterialien
bei der Abfalltrennung, diese sind gekennzeichnet mit Abkür-
zungen (a) und Nummern (b) mit folgender Bedeutung:
1–7: Kunststoffe/ 20–22: Papier und Pappe/ 80–98:
Verbundstoffe.
Das Produkt und die Verpackungsmaterialien sind recycelbar,
entsorgen Sie diese getrennt für eine bessere Abfallbehand-
lung. Das Triman-Logo gilt nur für Frankreich.
Möglichkeiten zur Entsorgung des ausgedienten Produkts
erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse
des Umweltschutzes nicht in den Hausmüll, sondern führen
Sie es einer fachgerechten Entsorgung zu. Über Sammelstel-
len und deren Öffnungszeiten können Sie sich bei Ihrer zu-
ständigen Verwaltung informieren.
Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG
und deren Änderungen recycelt werden. Geben Sie Batterien und/
oder das Gerät über die angebotenen Sammeleinrichtungen zurück.
Umweltschäden durch falsche
Entsorgung der Batterien!

DE/AT/CH 17
Entsorgung/Information
Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können
giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung.
Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium,
Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien
bei einer kommunalen Sammelstelle ab.
Information
Konformitätserklärung
Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm,
DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Pro-
dukt: Funktürklingel, Modell-Nr.: HG01910A / HG01910B, Version:
12/ 2016, auf das sich diese Erklärung bezieht, mit den Normen/
normativen Dokumenten der 1999/5/ EG übereinstimmt.
Die komplette Konformitätserklärung finden Sie unter: www.owim.com.

DE/AT/CH18
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlini en sorgfältig produziert
und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses
Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche
Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden
dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum.
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den
Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für
den Kauf benötigt.
Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein
Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach
unserer Wahl –
für Sie kostenlos repariert oder ersetzt. Diese Garanti e
verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder
gewartet wurde.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese
Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung
ausgesetzt
sind (z.B. Batterien) und daher als Verschleißteile angesehen
werden können oder für Beschädigungen an zerbrechlichen Teilen,
z.B. Schalter, Akkus oder die aus Glas gefertigt sind.
Garantie

GB/IE 19
Introduction...................................................................................... Page 20
Intended use ........................................................................................... Page 20
Technical data ........................................................................................ Page 20
Included items......................................................................................... Page 21
Parts and features................................................................................... Page 21
Safety..................................................................................................... Page 22
General safety information .................................................................... Page 23
Safety instructions for batteries/ rechargeable batteries..................... Page 24
Assembly ............................................................................................ Page 25
Preparing for use ........................................................................ Page 26
Inserting/ replacing the batteries .......................................................... Page 26
Operation........................................................................................... Page 27
Synchronising transmitter/ receiver....................................................... Page 27
Setting the signal type............................................................................ Page 27
Setting the volume .................................................................................. Page 28
Selecting the chime................................................................................. Page 28
Troubleshooting...................................................................................... Page 28
Cleaning and maintenance................................................. Page 29
Disposal................................................................................................ Page 29
Information....................................................................................... Page 31
Declaration of conformity.......................................................................Page 31
Warranty............................................................................................ Page 31
Table of contents

GB/IE20
Introduction
Wireless Doorbell
Introduction
We congratulate you on the purchase of your new product.
You have chosen a high quality product. The instructions for
use are part of the product. They contain important information
concerning safety, use and disposal. Before using the product, please
familiarise yourself with all of the safety information and instructions for
use. Only use the unit as described and for the specified applications. If
you pass the product on to anyone else, please ensure that you also
pass on all the documentation with it.
Intended use
This product is intended for the wireless transmission of the doorbell
chime. The product is not intended for commercial use.
Technical data
Range: 100m (unobstructed area)
Transmission frequency: 433MHz
Battery types: Receiver: 2x 1.5V (direct current)
(type AA/LR6),
