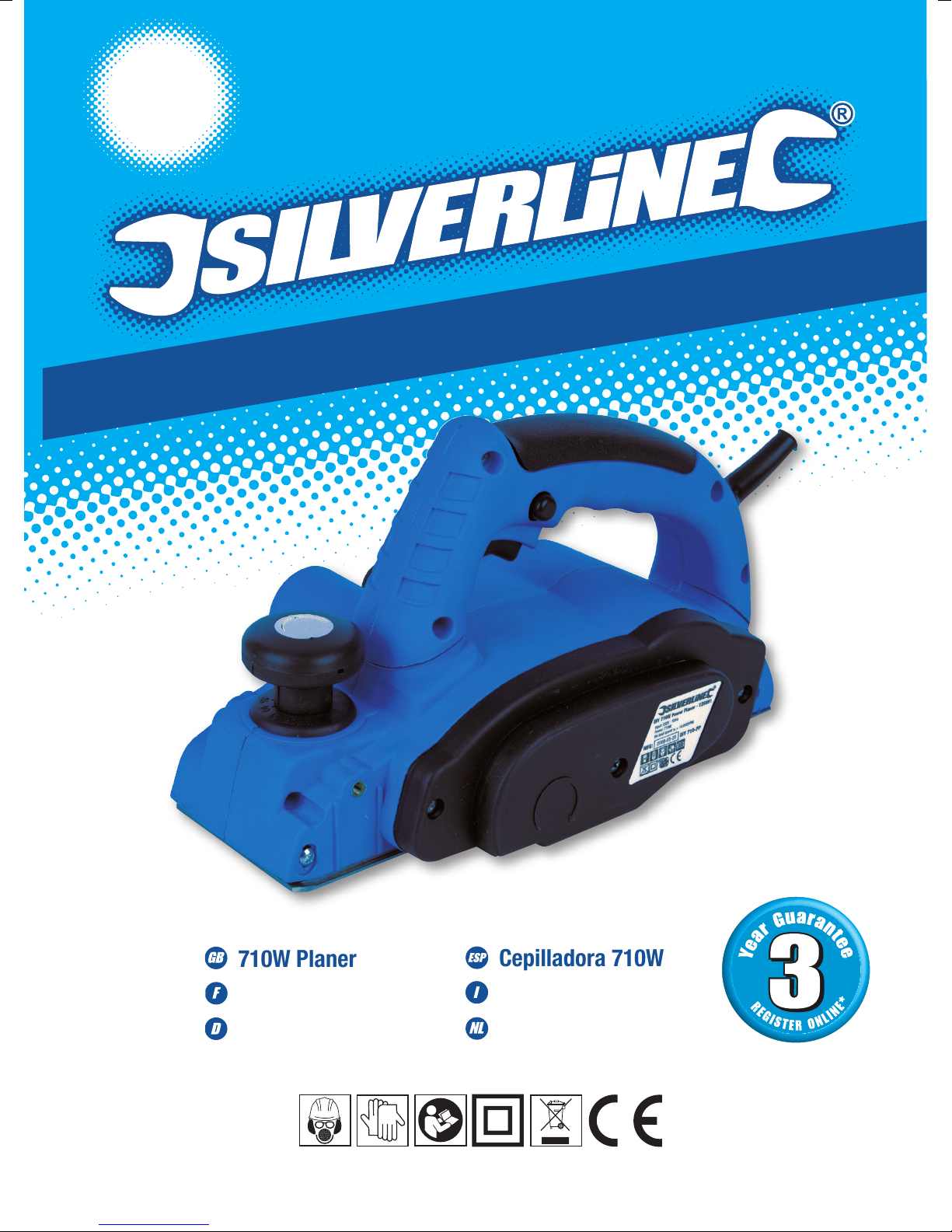

Silverline 128891 User manual

www.silverlinetools.com

128891

710W Planer

DIY

710W Planer

Rabot 710 W

710-W-Elektrohobel

Cepilladora 710W

Piallatrice 710W

Schaafmachine 710 W

128891_Z1MANPRO1.indd 3 09/07/2013 14:26

710W Planer

128891_Z1MANPRO1.indd 2 09/07/2013 14:26

www.silverlinetools.com 3

English .................. 4

Français ................ 8

Deutsch................. 12

Español ................. 16

Italiano .................. 20

Nederlands............ 24

710W Planer

DIY

128891_Z1MANPRO1.indd 3 09/07/2013 14:26

Speciﬁcation

Voltage.................................................230-240V~

Frequency ............................................50Hz

Power...................................................710W

No load speed ......................................17,000min-1

Max depth of cut..................................2.0mm

Blade size.............................................82mm

Weighted vibration ...............................3.4m/s2

Uncertainty............................................1.5m/s2

Sound pressure....................................91dB(A)

Sound power........................................102dB(A)

Uncertainty............................................3dB(A)

Protection Class ...................................

The sound intensity level for the operator may exceed

85dB(A) and sound protection measures are necessary.

As part of our ongoing product development, speciﬁcations

of Silverline products may alter without notice.

Carefully read and understand this manual and any label attached to

the tool before use. Keep these instructions with the product for future

reference. Ensure all persons who use this product are fully acquainted

with this manual.

Even when used as prescribed it is not possible to eliminate all residual risk

factors. Use with caution. If you are at all unsure of the correct and safe

manner in which to use this tool, do not attempt to use it.

General Power Tool Safety

Warnings

WARNING Read all safety warnings and all instructions. Failure to

follow the warnings and instructions may result in electric shock, ﬁre and/

or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated

(corded) power tool or battery-operated (cordless) power tool.

Work Area Safety

a) Keep work area clean and well lit. Cluttered or dark areas invite

accidents

b) Do not operate power tools in explosive atmospheres, such as

in the presence of ﬂammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes

c) Keep children and bystanders away while operating a power tool.

Distractions can cause you to lose control

Electrical Safety

a) Power tool plugs must match the outlet. Never modify the plug in

any way. Do not use any adapter plugs with earthed (grounded)

power tools. Unmodiﬁed plugs and matching outlets will reduce risk

of electric shock

b) Avoid body contact with earthed or grounded surfaces, such as

pipes, radiators, ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or grounded

c) Do not expose power tools to rain or wet conditions. Water

entering a power tool will increase the risk of electric shock

d) Do not abuse the cord. Never use the cord for carrying, pulling or

unplugging the power tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled cords increase the

risk of electric shock

e) When operating a power tool outdoors, use an extension cord

suitable for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electric shock

f) If operating a power tool in a damp location is unavoidable, use

a residual current device (RCD) protected supply. Use of an RCD

reduces the risk of electric shock

NOTE: The term “residual current device (RCD)” may be replaced by

the term “ground fault circuit interrupter (GFCI)” or “earth leakage

circuit breaker (ELCB)”.

Personal Safety

a) Stay alert, watch what you are doing and use common sense

when operating a power tool. Do not use a power tool while you

are tired or under the inﬂuence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in

serious personal injury

b) Use personal protective equipment. Always wear eye protection.

Protective equipment such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate conditions will reduce

personal injuries

c) Prevent unintentional starting. Ensure the switch is in the off-

position before connecting to power source and/or battery pack,

picking up or carrying the tool. Carrying power tools with your

ﬁnger on the switch or energising power tools that have the switch on

invites accidents

d) Remove any adjusting key or wrench before turning the power

tool on. A wrench or a key left attached to a rotating part of the power

tool may result in personal injury

e) Do not overreach. Keep proper footing and balance at all times.

This enables better control of the power tool in unexpected situations

f) Dress properly. Do not wear loose clothing or jewellery. Keep your

hair, clothing and gloves away from moving parts. Loose clothes,

jewellery or long hair can be caught in moving parts

g) If devices are provided for the connection of dust extraction

and collection facilities, ensure these are connected and properly

used. Use of dust collection can reduce dust-related hazards

Power Tool Use & Care

a) Do not force the power tool. Use the correct power tool for your

application. The correct power tool will do the job better and safer at

the rate for which it was designed

b) Do not use the power tool if the switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous

and must be repaired

c) Disconnect the plug from the power source and/or the battery

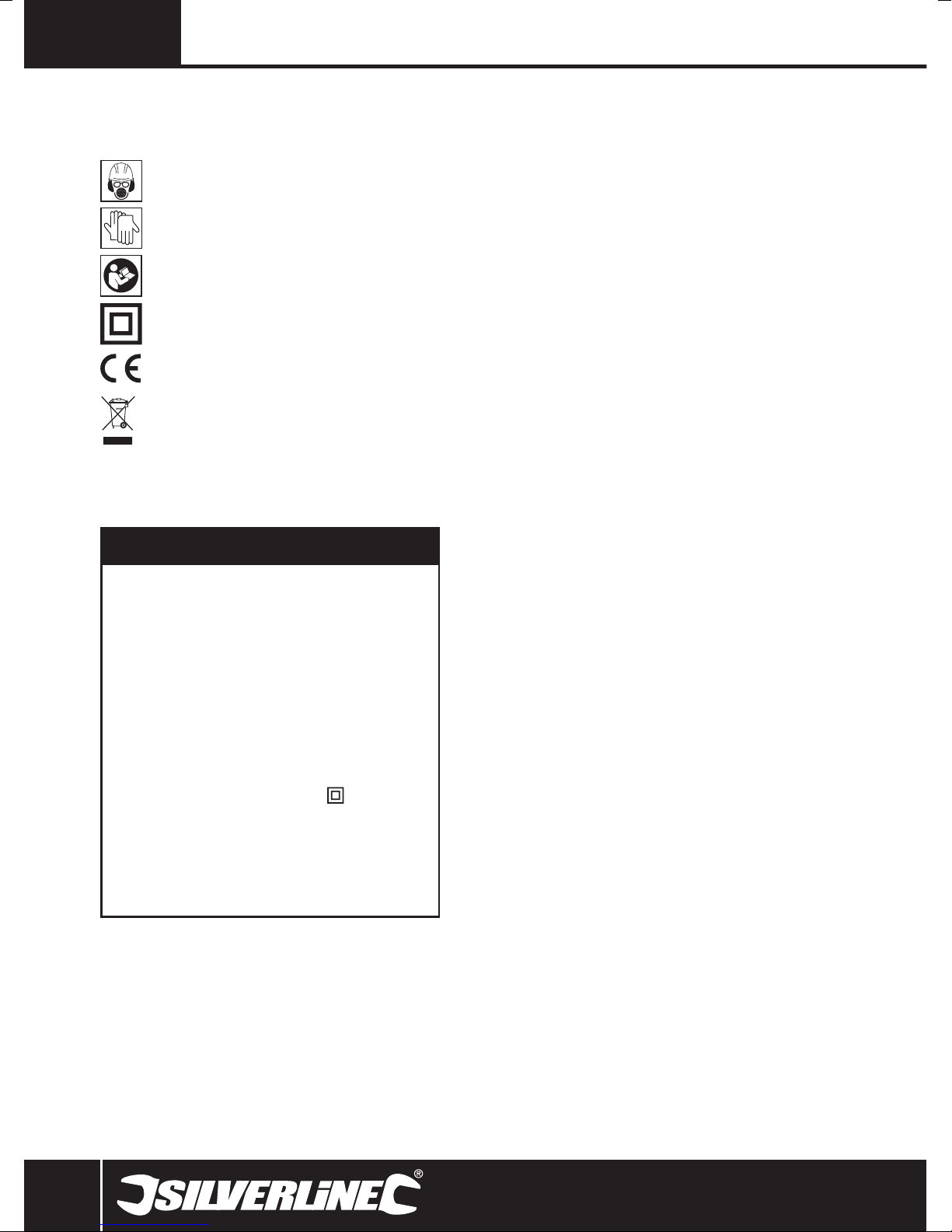

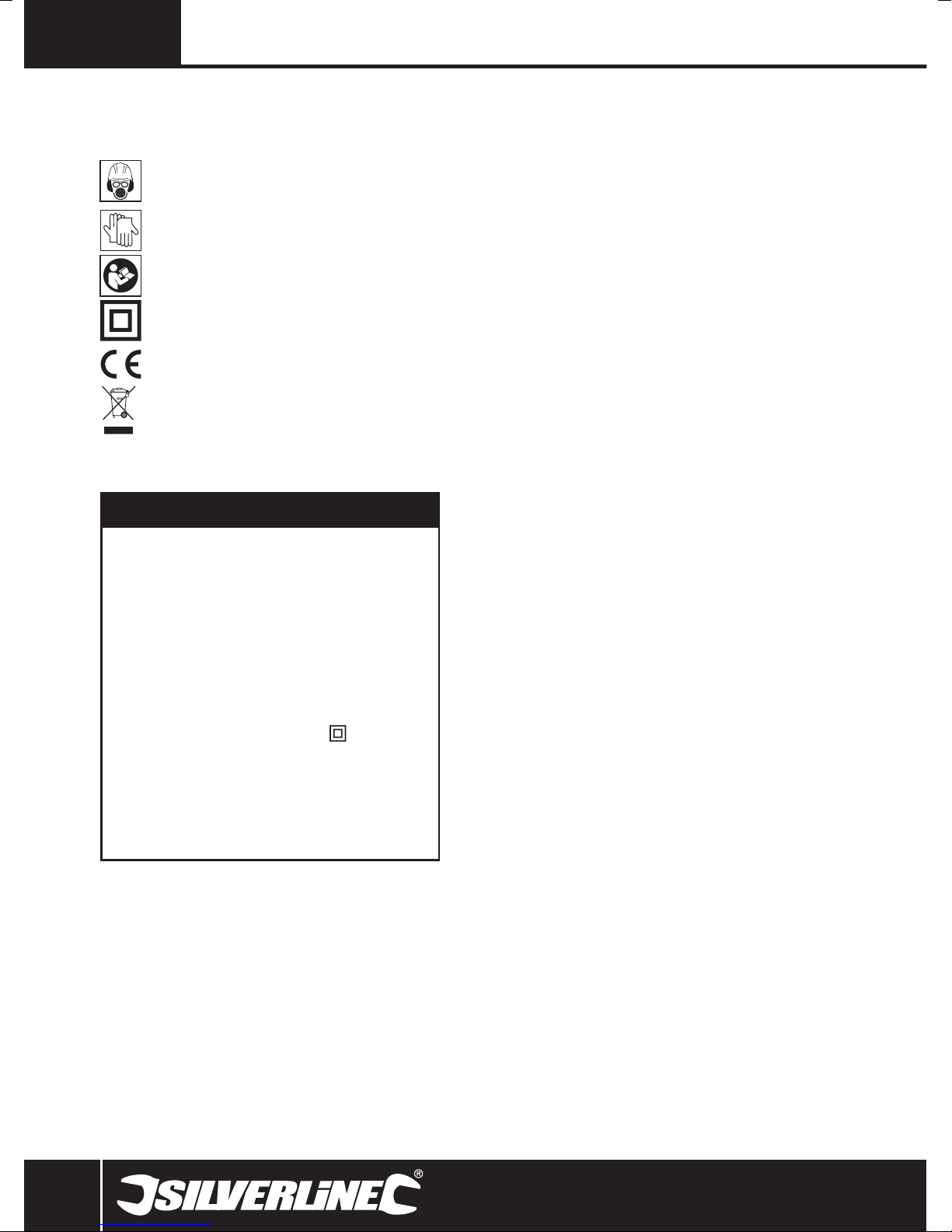

Description of Symbols

The rating plate on your tool may show symbols. These represent important

information about the product or instructions on its use.

Wear hearing protection.

Wear eye protection.

Wear breathing protection.

Wear head protection.

Wear hand protection.

Read instruction manual.

Double insulated for additional protection.

Conforms to relevant legislation and safety standards.

Environmental Protection

Waste electrical products should not be disposed of with

household waste. Please recycle where facilities exist. Check with

your local authority or retailer for recycling advice.

128891_Z1MANPRO1.indd 4 09/07/2013 14:26

www.silverlinetools.com 5

128891 710W Planer

Accessories

T-Grip Screws (x2)

Spanner

Spare Drive Belt

Spare Brushes (x2)

Unpacking Your Tool

Carefully unpack and inspect your tool. Familiarise yourself with all its

features and functions.

Ensure that all parts of the tool are present and in good condition. If any

parts are missing or damaged, have such parts replaced before attempting

to use this tool.

Before Use

Fitting the dust bag

• Slide the Dust Bag (10) into the Dust Extraction Port (2) before using the

planer so that dust and waste are collected safely

• Do not use the planer without the dust bag (or a vacuum system) ﬁtted

• For optimum performance and through-ﬂow of air, empty the dust bag

regularly and do not allow it to become more than half full

Operating Instructions

Before using the planer, practice on a scrap piece of material. The settings

of the machine are crucial to achieving a good quality ﬁnish, and your work

could easily be damaged by using an incorrect setting.

Be aware that waste material will be expelled from the machine through the

Dust Extraction Port (2)

Adjusting the depth of cut

• To increase the depth of cut, rotate the Depth Adjustment Handle (1)

clockwise.To reduce the depth of cut, rotate the depth adjustment

handle anti-clockwise.

• This planer will cut to a maximum depth of 2.0mm, to achieve the best

quality of ﬁnish, remove material in a series of shallow cuts rather than

one deep cut.

Handling the planer

• Always hold the planer securely, using both hands, by the Rear Handle

(4), and the Depth Adjustment Handle (1)

• Allow the cutter to stop completely before setting the machine down.

Always unplug the machine if it is to be left unattended.

• Ensure the workpiece is not able to move during the cutting process. Use

clamps where appropriate

1. Depth Adjustment Handle

2. Dust Extraction Port

3. Safety Lock Off Button

4. Rear Handle

5. Trigger Switch

6. Drive Belt Cover

7. Chamfer Groove

8. Sole Plate

9. Guide Fence Attachment Point

10. Dust Bag

11. Rebate Depth Guide

12. Guide Fence

Product Familiarisation

pack from the power tool before making any adjustments,

changing accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool accidentally

d) Store idle power tools out of the reach of children and do

not allow persons unfamiliar with the power tool or these

instructions to operate the power tool. Power tools are dangerous

in the hands of untrained users

e) Maintain power tools. Check for misalignment or binding of

moving parts, breakage of parts and any other condition that

may affect the power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents are caused by

poorly maintained power tools

f) Keep cutting tools sharp and clean. Properly maintained cutting

tools with sharp cutting edges are less likely to bind and are easier

to control

g) Use the power tool, accessories and tool bits etc. in accordance

with these instructions, taking into account the working

conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardous

situation

Service

a) Have your power tool serviced by a qualiﬁed repair person using

only identical replacement parts. This will ensure that the safety of

the power tool is maintained

Cutting Tool Safety

WARNING. Before connecting a tool to a power source (mains switch power

point receptacle, outlet, etc.) be sure that the voltage supply is the same as that

speciﬁed on the nameplate of the tool. A power source with a voltage greater than

that speciﬁed for the tool can result in serious injury to the user, and damage to

the tool. If in doubt, do not plug in the tool. Using a power source with a voltage

less than the nameplate rating is harmful to the motor.

Use the correct cutting tool

• Ensure the cutting tool is suitable for the job. Do not assume a tool is

suitable without checking the product literature before use

Hidden objects

• Inspect the workpiece and remove all nails and other embedded objects

before cutting

• Do not attempt to cut material that contains embedded objects unless

you know that the cutting tool ﬁtted to your machine is suitable for the

job

Beware of projected waste

• In some situations, waste material may be projected at speed from the

cutting tool. It is the user’s responsibility to ensure that other people in

the work area are protected from the possibility of projected waste

Fitting cutting tools

• Ensure cutting tools are correctly and securely ﬁtted and check that

wrenches / adjusters are removed prior to use

• Only use cutting tools recommended for your machine. Do not attempt

to modify cutting tools

Direction of feed

• Always feed work into the blade or cutter against the direction of

movement of the blade or cutter

• Cutting tools and workpieces may become hot in use. Do not attempt to

change tools until they have been allowed to cool completely

Control dust / swarf

• Do not allow dust or swarf to build up. Sawdust is a ﬁre hazard, and

some metal swarf is explosive

• Be especially careful when cutting wood and metal. Sparks from metal

cutting are a common cause of wood dust ﬁres

• Where possible, use a dust extraction system to ensure a safer working

environment

128891_Z1MANPRO1.indd 5 09/07/2013 14:26

similar can be used to push the blade smoothly

NOTE: Do not remove the blade clamp as this can change the factory

settings for the cutting depth adjustment. Also do not adjust the height

adjusting screws

3. Reverse the blade or slide a new blade, in the correct position, back into

the blade clamp

4. Check the edge of the blade aligns with the side of the sole plate

5. Tighten all bolts equally

6. Repeat this procedure for the other blade

7. Before connecting to power, rotate the drum by hand to check that it

does not catch or snag

Fitting a drive belt

A spare drive belt is included with your planer. To ﬁt the belt:

1. Undo the screws and remove the Drive Belt Cover (6)

2. Remove the failed belt and clean any debris from the belt pulleys and

surrounding area

3. Fit the belt over the small pulley then, rotating the large pulley with one

hand, use the other hand to push the belt onto the large pulley

4. Replace the drive belt cover and reﬁt the screws so that the cover is

secured ﬁrmly in position

Replacing the brushes

• Over time, the carbon brushes in the motor will wear away. This wear

process will be accelerated if the machine is used in dusty environments

or if the machine is overloaded

• If the brushes have become excessively worn, motor performance may

decrease; the machine may fail to start, or excessive sparking may occur

• A spare set of brushes is included with the planer.

To ﬁt replacement brushes:

1. Unfasten the screws and remove the machine casing. This is on the

opposite side of the planer to the Drive Belt Housing (6). (The housings

for the brushes are on either side of the central core)

2. Using the blade of a screwdriver, carefully lever up each brush housing in

turn to check the condition of the brushes

3. If the brushes are worn, replace with new brushes. NOTE: If either brush

needs replacing, always replace both brushes

4. Reﬁt the machine casing

Storage

• Store this tool carefully in a secure, dry place out of the reach of children

Disposal

• Do not dispose of power tools, or other waste electrical and electronic

equipment, with household waste Contact your local waste disposal

authority for information on the correct way to dispose of tools

Making a cut

1. Set the depth of cut required by rotating the depth adjustment handle to

the appropriate number (mm of cutting depth)

2. Hold the planer securely, using both hands, and rest the front edge of the

Sole Plate (8) on the edge of the workpiece

3. Check that the cutter is not in contact with the workpiece, or any other

object

4. To start the planer, depress the Safety Lock Off Button (3), and squeeze

the Trigger Switch (5). To stop the machine, release the trigger switch

5. Allow the motor to reach full speed, then push the planer forwards across

the workpiece

6. Maintain a steady movement, and ensure that the sole plate is kept

pressed against the workpiece

• Allow the cutter to move off the end of the material before releasing the

trigger switch

• Do not set the machine down until the cutter has stopped completely

• If a deep cut is required, repeat the above steps

Using the guide fence

To work parallel to an edge, use the Guide Fence (12)

• The guide fence is very useful for maintaining a straight cut when, for

example, trimming doors

• If you have a lot of edges to plane, adjust the position of the fence in

stages so that the entire width of the blade is used progressively, thereby

extending the life of the blade

• Use one of the T-grip screws to attach the guide fence at the Guide Fence

Attachment Point (9). Ensure that the ﬁxing bracket ﬁts between the stiles

on the planer body

• The position of the guide fence can be adjusted to suit different tasks

• To follow an edge, make the cut as above (‘Making a cut’) keeping the

fence pressed against the face of the workpiece

Using the rebate depth guide

To cut a rebate, use the rebate guide

1. Use a T-grip screw to ﬁt the Rebate Depth Guide (11) into position on the

left of planer body (when viewed from the front)

2. Ensure the ﬁxing bracket ﬁts between the stiles on the planer body

3. Set the required rebate depth using the scale on the rebate guide and the

arrow marked on the housing

• When the rebate depth guide rests on the surface of the workpiece, the

rebate is cut to the depth required

• You can use the guide fence tight up against the workpiece during each

pass to help maintain a straight edge to the rebate

Chamfering

• The Chamfer Groove (7) allows you to cut a 45˚chamfer on the edge of

a workpiece

• To cut a chamfer, locate the edge to be cut in the chamfer groove

• Cut as usual, but hold the planer at 45˚

Maintenance

WARNING:Always disconnect from power supply before carrying out any

maintenance/cleaning.

Cleaning

• Keep your tool clean at all times. Dirt and dust will cause internal parts

to wear quickly, and shorten the machine’s service life. Clean the body of

your machine with a soft brush, or dry cloth. If available, use clean, dry,

compressed air to blow through the ventilation holes

Changing blades

WARNING:Take great care, and do not touch the cutting edge of the blades.

The blades ﬁtted on the planer have two cutting sides and are reversible. To

reverse the blades or ﬁt new blades:

1. Using the spanner supplied, loosen the three clamp bolts securing the

blade assembly, by making a half-turn clockwise (approximately)

2. Holding the blade clamp in position, gently slide the blade out of the

blade clamp through the slot in the tool housing.A piece of wood or

128891_Z1MANPRO1.indd 6 09/07/2013 14:26

www.silverlinetools.com 7

710W Planer128891

CE Declaration of Conformity

The undersigned: Mr Darrell Morris

as authorised by: Silverline Tools

Declares that the

Identiﬁcation code:128891

Description: 710W Planer

Conforms to the following Directives:

• Machinery Directive 2006/42/EC

• Low Voltage Directive 2006/95/EC

• EMC Directive 2004/108/EC

• RoHS Directive 2011/65/EU

• EN60745-1:2009

• EN60745-2-14:2009

• EN 62233:2008

• EN55014-1:2006+A1:2009

• EN55014-2:1997+A1:2001/A2:2008

• EN61000-3-2:2006+A2:2009

• EN61000-3-3:2008

Notiﬁed body: SGS – CSTC Standards Technical Services, Shanghai, China

The technical documentation is kept by: Silverline Tools

Date: 09/07/13

Signed by:

Director

Name and address of Manufacturer or Authorised representative:

Powerbox International Ltd, Boundary Way, Lufton Trading Estate, Yeovil,

Somerset, BA22 8HZ United Kingdom

Terms & Conditions

Silverline Tools Guarantee

This Silverline product comes with a 3 year

guarantee

purchase in order to qualify for the 3 year guarantee. Guarantee period

begins according to the date of purchase on your sales receipt.

Registering your purchase

Registration is made at silverlinetools.com by selecting the Guarantee

Registration button. You will need to enter:-

• Your personal details

• Details of the product and purchase information

Once this information is entered your guarantee certiﬁcate will be created

in PDF format for you to print out and keep with your purchase.

Guarantee period becomes effective from the date of retail purchase as

detailed on your sales receipt.

PLEASE KEEP YOUR SALES RECEIPT

If this product develops a fault within 30 days of purchase, return it to the

stockist where it was purchased, with your receipt, stating details of the

fault. You will receive a replacement or refund.

If this product develops a fault after the 30 day period, return it to:

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU, UK

The guarantee claim must be submitted during the guarantee period.

You must provide the original sales receipt indicating the purchase date,

your name, address and place of purchase before any work can be

carried out.

You must provide precise details of the fault requiring correction.

Claims made within the guarantee period will be veriﬁed by Silverline Tools

to establish if the deﬁciencies are related to material or manufacturing of

the product.

Carriage will not be refunded. Items for return must be in a suitably clean

and safe state for repair, and should be packaged carefully to prevent

damage or injury during transportation. We may reject unsuitable or

unsafe deliveries.

All work will be carried out by Silverline Tools or its authorised

repair agents.

The repair or replacement of the product will not extend the period

of guarantee

Defects recognised by us as being covered by the guarantee shall be

corrected by means of repair of the tool, free of charge (excluding carriage

charges) or by replacement with a tool in perfect working order.

Retained tools, or parts, for which a replacement has been issued, will

become the property of Silverline Tools.

The repair or replacement of your product under guarantee provides

beneﬁts which are additional to and do not affect your statutory rights as

a consumer.

What is covered:

The repair of the product, if it can be veriﬁed to the satisfaction of Silverline

Tools that the deﬁciencies were due to faulty materials or workmanship

within the guarantee period.

If any part is no longer available or out of manufacture, Silverline Tools will

replace it with a functional replacement part.

Use of this product in the EU.

What is not covered:

Silverline Tools does not guarantee repairs required as a result of:

Normal wear and tear caused by use in accordance with the operating

instructions eg blades, brushes, belts, bulbs, batteries etc.

The replacement of any provided accessories drill bits, blades, sanding

sheets, cutting discs and other related items.

Accidental damage, faults caused by negligent use or care, misuse,

neglect, careless operation or handling of the product.

Use of the product for anything other than normal domestic purposes.

Change or modiﬁcation of the product in any way.

Use of parts and accessories which are not genuine Silverline Tools

components.

Faulty installation (except installed by Silverline Tools).

Repairs or alterations carried out by parties other than Silverline Tools or its

authorised repair agents.

Claims other than the right to correction of faults on the tool named in

these guarantee conditions are not covered by the guarantee.

128891_Z1MANPRO1.indd 7 09/07/2013 14:26

Caractéristiques techniques

Tension....................................................230-240V~

Fréquence...............................................50Hz

Puissance................................................710W

Vitesse a vide..........................................17.000min-1

Profondeur de découpe maximale ..........2,0mm

Dimension de la lame..............................82mm

Vibration pondérée ..................................3.4m/s2

Incertitude...............................................1.5m/s2

Pression sonore.......................................91dB(A)

Puissance sonore....................................102dB(A)

Incertitude...............................................3dB(A)

Classe de protection................................

L’intensité saine pour l’operateur peut dépasser 85dB(A)

et mesures de protection de bruit sont nécessaires

Du fait de l’évolution constante de notre développement

produits, les spéciﬁcations des produits Silverline peuvent

changer sans notiﬁcation préalable

Lisez attentivement ce manuel ainsi que toute étiquette apposée sur l’outil

et assurez-vous d’en comprendre le sens avant utilisation. Rangez ces

consignes avec l’outil, pour référence ultérieure.Assurez-vous que toute

personne venant à utiliser cet outil ait attentivement pris connaissance de

ce manuel.

Sachez qu’utiliser un outil conformément aux prescriptions ne garantit

pas l’élimination de tous les facteurs de risque. Procédez avec prudence.

N’utilisez pas cet outil si vous avez des doutes quant à la manière sûre et

correcte de procéder.

Consignes générales de

sécurité relatives aux appareils

électriques

AVERTISSEMENT Veuillez lire l’intégralité des consignes de sécurité

et des instructions. Le non-respect de ces consignes et instructions peut

entraîner un risque de choc électrique, d’incendie et/ou se traduire par des

blessures graves

Veuillez conserver ces instructions et consignes de sécurité pour

référence ultérieure.

L’expression « appareil électrique » employée dans les présentes consignes

recouvre aussi bien les appareils ﬁlaires à brancher sur le secteur que les

appareils sans ﬁls fonctionnant sous batterie.

Sécurité sur la zone de travail

a) Maintenir une zone de travail propre et bien éclairée. Des zones

encombrées et mal éclairées sont sources d’accidents.

b) Ne pas utiliser d’outils électriques dans des environnements

explosifs, tels qu’à proximité de liquides, de gaz ou de poussières

inﬂammables. Les appareils électriques produisent des étincelles

susceptibles d’enﬂammer la poussière ou les vapeurs présentes.

c) Eloigner les enfants et les passants pendant l’utilisation d’un

appareil électrique. Ceux-ci peuvent provoquer une perte d’attention

et faire perdre la maîtrise de l’appareil.

Sécurité électrique

a) La prise d’un appareil électrique doit être adaptée à la prise du

secteur. Ne jamais modiﬁer la prise en aucune façon. Ne jamais

utiliser d’adaptateur sur la prise électrique d’appareil mis à la

terre. Des prises non modiﬁées, adaptées aux boîtiers de prise de

courant, réduiront le risque de décharge électrique.

b) Eviter le contact corporel avec les surfaces mises à la terre telles

que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de

décharge électrique est plus important si le corps est mis à la terre.

c) Ne pas exposer l’appareil électrique à la pluie ou à l’humidité.

L’inﬁltration d’eau dans un appareil électrique accroît le risque de

décharge électrique.

d) Ne pas maltraiter le cordon électrique. Ne jamais utiliser le

cordon électrique pour porter, tirer ou débrancher l’appareil.

Protéger le cordon électrique de la chaleur, du contact avec

l’essence, des bords tranchants et pièces rotatives. Un cordon

électrique endommagé ou entortillé accroît le risque de décharge

électrique.

e) Lors d’une utilisation de l’appareil électrique en extérieur, se

servir d’une rallonge appropriée à une utilisation en extérieur.

Cela réduit le risque de décharge électrique.

f) Si une utilisation de l’appareil électrique dans un environnement

humide ne peut être évitée, utiliser une alimentation protégée par

un disjoncteur différentiel. L’utilisation d’un disjoncteur différentiel

réduit le risque de décharge électrique.

Sécurité des personnes

a) Rester vigilent et faire preuve de bon sens lors de la manipulation

de l’appareil. Ne pas utiliser un appareil électrique lorsque l’on

se trouve dans un état de fatigue, ou sous l’inﬂuence de drogues,

d’alcool ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut se traduire par des blessures

graves.

b) Porter un équipement de protection approprié. Toujours porter

une protection oculaire. Le port de masque à poussières, chaussures

de sécurité antidérapantes, casque de sécurité et protections antibruit

adaptés aux différentes conditions de travail réduit le risque de

blessures corporelles.

c) Eviter tout démarrage accidentel. S’assurer que l’interrupteur

marche-arrêt soit en position d’arrêt avant de brancher l’appareil

sur l’alimentation secteur ou d’installer la batterie, de prendre

l’appareil ou de le transporter. Porter un appareil électrique tout en

maintenant le doigt posé sur l’interrupteur ou brancher un appareil

électrique dont l’interrupteur est sur la position de marche est source

d’accidents.

d) Enlever toute clé et tout instrument de réglage avant de mettre

l’appareil électrique en marche. Une clé ou un instrument de

réglage laissé ﬁxé à un élément en rotation de l’appareil électrique

peut entraîner des blessures physiques.

e) Ne pas essayer d’atteindre une zone hors de portée. Se tenir

toujours en position stable permettant de conserver l’équilibre.

Cela permet de mieux contrôler l’appareil électrique dans des

situations inattendues.

f) Porter des vêtements appropriés. Ne pas porter de vêtements

amples ou des bijoux pendants. Eloigner cheveux, vêtements et

Description des Symboles

La plaque de valeur nominale sur votre outil peut afﬁcher des symboles. Ces

symboles constituent des informations importantes concernant le produit ou

des instructions sur son utilisation.

Port de protection anti-bruit.

Port de lunettes de sécurité.

Port de masques respiratoires.

Port du casque.

Port de gants.

Lire le manuel d’instructions.

Double isolation pour une protection supplémentaire.

Conforme à la réglementation et aux normes de sécurité

pertinentes.

Protection De L’environnement

Les déchets de produits électriques ne doivent pas être mis au

rebut avec les ordures ménagères. Veuillez les recycler dans

les centres existants. Consultez les autorités locales ou votre

revendeur sur la façon de recycler.

128891_Z1MANPRO1.indd 8 09/07/2013 14:26

www.silverlinetools.com 9

128891 Rabot 710 W

gants des pièces en mouvement. Les vêtements amples, les bijoux

pendants et cheveux longs peuvent être happés par les pièces en

rotation.

g) Si l’appareil est pourvu de dispositifs destinés au raccord

d’équipements d’extraction et de récupération de la poussière/

sciure, s’assurer qu’ils soient bien ﬁxés et utilisés correctement

L’utilisation de ces dispositifs peut réduire les risques dus à la

poussière.

Utilisation et entretien des appareils électriques

a) Ne pas forcer sur l’appareil électrique. Utiliser l’appareil

électrique approprié au travail à effectuer. Un appareil électrique

adapté et employé au rythme pour lequel il a été conçu permettra

de réaliser un travail de meilleure qualité et dans de meilleures

conditions de sécurité.

b) Ne pas utiliser un appareil électrique dont l’interrupteur marche-

arrêt est hors service. Tout appareil électrique dont la commande

ne s’effectue plus par l’interrupteur marche-arrêt est dangereux et

doit être réparé.

c) Débrancher l’appareil électrique ou démonter sa batterie avant

d’effectuer tout réglage ou changement d’accessoire et avant

de le ranger. De telles mesures préventives réduiront les risques de

démarrage accidentel.

d) Ranger les appareils électriques inutilisés hors de portée des

enfants et ne pas permettre l’utilisation de cet appareil aux

personnes non habituées à son maniement ou n’ayant pas lu les

présentes instructions. Les appareils électriques sont dangereux

dans les mains d’utilisateurs inexpérimentés.

e) Veiller à l’entretien des appareils électriques. Vériﬁer que les

éléments rotatifs soient bien alignés et non grippés. S’assurer

de l’absence de pièces cassées ou endommagées susceptibles

de nuire au bon fonctionnement de l'appareil. Si l’appareil

électrique est endommagé, le faire réparer avant toute utilisation.

De nombreux accidents sont dus à l’utilisation d’appareils électriques

mal entretenus.

f) Veiller à ce que les outils de coupe soient tenus affûtés et

propres. Des outils de coupe bien entretenus, aux tranchants bien

affûtés, sont moins susceptibles de se gripper et sont plus faciles à

contrôler.

g) Utiliser l’appareil électrique, les accessoires et outils à monter

conformément à ces instructions, en tenant compte des

conditions de travail et de la tâche à réaliser. Toute utilisation d’un

appareil électrique autre que celle pour laquelle il a été conçu peut

entraîner des situations à risque.

Révision

a) Ne faire réparer votre appareil électrique que par un réparateur

qualiﬁé utilisant uniquement des pièces de rechange identiques.

Cela permet de maintenir la sécurité d’utilisation de l’appareil

électrique.

Consignes de sécurité relatives

aux outils de coupe

AVERTISSEMENT : avant de brancher l’outil sur l’alimentation secteur,

vériﬁez bien que la tension d’alimentation soit la même que celle indiquée

sur la plaque signalétique de l’outil. Une alimentation électrique dont la

tension est supérieure à celle indiquée sur l’outil risque d’entraîner des

blessures chez l’utilisateur et des dommages sur l’outil. En cas de doute,

ne branchez pas l’outil. L’utilisation d’une source de courant dont la tension

est inférieure à celle indiquée sur l’outil peut endommager le moteur

Utilisation du bon outil de coupe

• Assurez-vous que votre outil de coupe convient au travail entrepris.

Référez-vous toujours à la notice d’informations, ne présumez pas qu’un

outil est approprié à la tâche sans faire de vériﬁcation préalable.

Tenez compte des personnes autour de vous

• Il relève de l’utilisateur de s’assurer que les personnes se trouvant à

proximité de la zone de travail ne soient pas exposées à des niveaux

sonores dangereux ou à des concentrations de poussières dangereuses

et sont pourvues de dispositifs de protection appropriés.

Objets cachés

• Avant d’effectuer une coupe, vériﬁez qu’il ne se trouve aucun corps

étranger dans la pièce de travail.

• Ne coupez aucun matériau comportant des corps étrangers à moins

d’être certain que l’accessoire installé sur votre appareil convient à ce

travail.

Attention aux projections de débris

• Dans certains cas, des débris peuvent être projetés à grande vitesse

de l’outil de coupe. Assurez-vous qu’il ne se trouve aucune autre

personne à proximité de la zone de travail. Si la présence d’autres

personnes à proximité de la zone de travail est nécessaire, l’utilisateur a

la responsabilité de s’assurer qu’elles soient munies d’équipements de

protection appropriés.

Installation d’accessoires de coupe

• Assurez-vous que les accessoires de coupe soient correctement et

solidement installés avant utilisation et que toute clé ou tout outil de

réglage ait été retiré.

• Utilisez uniquement des accessoires de coupe recommandés pour votre

appareil. N’effectuez aucune modiﬁcation sur l’accessoire.

Sens de coupe

• Faites avancer la pièce de travail vers la lame ou la fraise, et ce à

l’encontre du mouvement de la lame ou de la fraise.

Attention à la chaleur

• Sachez que les outils de coupe ainsi que les pièces de travail peuvent

chauffer pendant l’utilisation de l’appareil. Ne tentez pas de changer

d’accessoire tant que l’appareil n’a pas complètement refroidi.

Limitation des débris

• Ne laissez pas la poussière ou des copeaux de métal s’accumuler. La

sciure constitue un risque d’incendie et certains copeaux métalliques

sont explosifs.

• Faites tout particulièrement attention lors de la coupe du bois ou du

métal à l’aide de machines électriques. Les étincelles provoquées par

la coupe du métal sont une cause courante d’incendie des poussières

de bois.

• Lorsque cela est possible, utilisez un système d’extraction de la

poussière pour assurer un environnement de travail plus sûr.

Accessoires

Deux vis papillon

Clé

Courroie de rechange

Balais de charbon de rechange

Déballage

• Déballez le produit avec soin. Veillez à retirer tout le matériau

1. Poignée de réglage de profondeur

2. Tubulure d’extraction de poussière

3. Bouton de verrouillage de sécurité

4. Poignée arrière

5. Bouton de marche/arrêt

6. Cache de la courroie

7. Rainure de chanfrein

8. Semelle

9. Point de ﬁxation du guide

10. Sac à poussière

11. Guide de feuillure

12. Guide

Se familiariser avec le produit

128891_Z1MANPRO1.indd 9 09/07/2013 14:26

d’emballage et familiarisez-vous avec toutes les caractéristiques du

produit

• Vériﬁez que tous les pièces sont présentes. Si des pièces sont

endommagées ou manquantes, remplacer-les avant d’utiliser l’appareil.

Avant L’utilisation

Installer le sac à poussière

• Enfoncez l’extrémité du sac de poussière (10) sur la tubulure (2)

d’extraction.

• Ne pas utiliser le rabot sans le sac à poussière (ou autre système

d’aspiration) installé.

• Pour optimiser la performance du système d’extraction de poussière,

videz régulièrement le sac et évitez qu’il soit plus qu’à moitié plein.

Instructions d’utilisation

• Avant d’utiliser votre rabot, il est recommandé de l’essayer sur une

chute ou une pièce de bois quelconque. Le paramétrage du rabot est

primordial pour assurer une ﬁnition parfaite. Un paramétrage incorrect

pourrait endommager votre pièce de travail.

• Tous les résidus du rabotage sont expulses par la tubulure d’extraction

de poussière.

Ajuster la profondeur de rabotage

• Pour augmenter la profondeur de coupe, tourner la poignée de réglage de

profondeur (1) dans le sens des aiguilles d’une montre. Pour diminuer la

profondeur de coupe, tourner la poignée de réglage de profondeur dans

le sens inverse de celui des aiguilles d’une montre.

• Ce rabot peut opérer jusqu’à une profondeur maximale de 2,0 mm .Pour

obtenir la meilleure qualité de ﬁnition, retirer la matière par une série de

couches minces plutôt qu’en une seule coupe profonde.

Manipulation de votre rabot

• Toujours tenir le rabot fermement, à l’aide des deux mains, par la poignée

arrière (4) et la poignée de réglage de profondeur (1).

• Toujours laisser le moteur/la lame s’arrêter complètement avant de

déposer la machine. Toujours débrancher la machine si elle doit être

laissée sans surveillance.

• Toujours s’assurer que l’ouvrage ne peut pas se déplacer pendant la

découpe. Au besoin, utiliser des serre-joints.

Pour raboter

• Régler la profondeur de découpe voulue en tournant la poignée de

réglage de profondeur sur le numéro adéquat (mm de profondeur de

découpe).

• Tenir le rabot fermement, au moyen des deux mains, et poser le bord

avant de la semelle (8) sur le bord de la pièce à raboter.

• Vériﬁer que la lame ne soit pas en contact avec la pièce rabotée ou tout

autre objet.

• Pour démarrer la machine, maintenez le bouton de verrouillage de

sécurité (2) vers le bas et appuyez sur le bouton de marche/arrêt (5).

Pour l’arrêter, relâcher-le.

• Laissez le moteur atteindre sa pleine vitesse et pousser le rabot le long

de la pièce à raboter.

• Conserver un mouvement régulier et s’assurer que la semelle soit

toujours en contact avec la pièce.

• Assurez-vous que la lame du rabot soit bien dégagée de la pièce

travaillée avant de relâchez le bouton de marche/arrêt.

• Ne pas déposer la machine avant que le moteur et la lame ne soient

complètement arrêtés.

• Si un rabotage plus profond est nécessaire, répétez les étapes ci-dessus.

Utilisation du guide.

Pour travailler parallèlement à un bord, utilisez le guide (12).

• Le guide est très utile pour assurer un rabotage droit, comme par

exemple pour une porte.

• Si vous avez de nombreux bords à aplanir, vous pouvez utiliser le guide

pour éviter que ce soit toujours la même partie la lame qui travaille. Pour

cela changer le positionnement du guide plusieurs fois

• Utilisez une des vis papillon pour ﬁxer le guide sur le rabot (9). Assurez-

vous qu’il soit bien ﬁxé sur le rabot et qu’il n’y ait aucune obstruction sur

la surface de travail empêchant le passage du guide.

• Le positionnement du guide s’ajuste en fonction de la tâche à accomplir.

• Pour suivre un bord, effectuez le rabotage comme indiqué précédemment

en s’assurant que la semelle soit toujours en contact avec la pièce.

Utilisation du guide de feuillure

Pour effectuer une feuillure, utilisez le guide de feuillure.

• Utilisez une des vis papillon pour ﬁxer le guide (11) sur le côté gauche du

rabot (lorsque vous le regardez de face.

• Assurez-vous que le guide soit bien ﬁxé sur le rabot.

• Conﬁgurez la profondeur de feuillure requise en utilisant la graduation du

guide et la ﬂèche présente sur le boitier du rabot.

• Commencez le rabotage. Lorsque le guide repose sur la surface de la

pièce à travailler, la hauteur de feuillure est réglée à celle voulue.

• Lorsque vous effecteur une feuillure, vous pouvez utiliser le guide

parallèle pour vous aider à obtenir un bord droit lorsque vous effecteur

une feuillure.

Réalisation d’un chanfrein

• La semelle (8) est pourvue d’une rainure de chanfrein (9) permettant la

réalisation d’un chanfrein à 45° sur l’arête d’une pièce.

• Pour produire un chanfrein, placez la semelle par sa rainure sur l’arête

de la pièce à usiner.

• Procédez de la manière habituelle en tenant le rabot incliné à 45°.

Entretien

ATTENTION : Toujours débrancher l’appareil de l’alimentation secteur avant

de réaliser tout travail d’entretien ou de nettoyage.

Nettoyage

• Veillez à l’état de propreté de votre appareil. La poussière et la saleté

entraînent une usure prématurée des éléments internes de l’appareil.

Utilisez une brosse souple ou un chiffon sec pour le nettoyer. Si possible,

nettoyez les oriﬁces de ventilation à l’air comprimé propre et sec.

Changer les lames

• ATTENTION : Faites extrêmement attention lors de cette manipulation, et

ne touchez pas les tranchants de la lame.

• Les lames du rabot ont deux tranchants et sont réversibles. Pour inverser

ou changer de nouvelle lame :

• Avec la clé fournie, desserrez les trois boulons d’assemblage d’à peu

près d’un demi-tour

• Maintenez le porte-lame dans sa position, et faites glisser la lame pour la

sortir par la fente du rabot.

• Attention : Ne jamais retirer le porte-lame car cela changerait les

paramètres d’usine pour l’ajustement de profondeur du rabotage.

N’effectuez en aucun cas le réglage de la hauteur avec les vis.

• Inversez ou changez la lame en l’insérant correctement dans le

porte-lame.

• Vériﬁer que le tranchant soit aligner avec le bord de la semelle

• Serrez de façon égale tous les boulons

• Répétez cette manipulation pour les autres lames

• Avant de brancher le rabot, faites tournez le cylindre du porte-lame avec

la main pour s’assurer de son bon fonctionnement.

• Remplacer la courroie

• Une courroie de rechange est fournie avec le rabot. Pour la remplacer :

• Retirez les vis pour pouvoir enlever le cache de la courroie (6).

• Retirez la courroie usée et nettoyez la poulie à courroie et la zone autour.

• Placez la courroie sur la petite poulie, puis d’une main faites tourner

la grande poulie. Utilisez votre autre main pour tirer la courroie sur la

grande poulie.

• Replacez le cache et ﬁxez-le correctement avec les vis.

Remplacement des balais

• Avec le temps, les balais de charbon du moteur s’usent. Ce processus

d’usure est accéléré si la machine est surchargée ou utilisée dans des

environnements poussiéreux

• Si les balais sont excessivement usés, le rendement du moteur peut

diminuer, la machine peut ne pas démarrer ou une quantité anormale

d’étincelles peut être observée

• Des balais de charbon de rechange sont fournis avec le rabot

Pour remplacer les balais de charbon :

• Desserrez les vis pour pouvoir retirer le boitier du rabot. Ces vis sont

situées sur le côté opposé du cache de la courroie(6).Les compartiments

des balais se situe sur de chaque côté de l’appareil.

• Avec la pointe d’un tournevis, soulever délicatement le compartiment des

balais pour vériﬁer l’état d’usure.

• Si un des deux balais de charbon est usé, vous devez toujours remplacer

les deux.

• Remettez correctement le boitier.

Stockage

• Ranger cet outil dans un endroit sûr, sec et hors portée des enfants

Recyclage

• Ne jetez pas les outils électriques et autres équipements électriques ou

électroniques avec les ordures ménagères

• Contactez les autorités locales compétentes en matière de gestion des

déchets pour vous informer de la procédure à suivre pour recycler les

outils électriques

128891_Z1MANPRO1.indd 10 09/07/2013 14:26

www.silverlinetools.com 11

128891 Rabot 710 W

Déclaration de conformité CE

Le soussigné : Mr Darrell Morris

Autorisé par : Silverline Tools

Déclare que le produit :

Code d’identiﬁcation : 128891

Description : Rabot 710 W

Est conforme aux directives suivantes :

• Directive sur les machines 2006/42/CE

• Directive sur les basses tensions 2006/95/CE

• Directive sur la compatibilité électromagnétique 2004/108/CE

• Directive RoHS 2011/65/UE

• EN60745-1:2009

• EN60745-2-14:2009

• EN 62233:2008

• EN55014-1:2006+A1:2009

• EN55014-2:1997+A1:2001/A2:2008

• EN61000-3-2:2006+A2:2009

• EN61000-3-3:2008

Organisme notiﬁé : SGS – CSTC Standards Technical Services, Shanghai, Chine

La documentation technique est conservée par : Silverline Tools

Date : 09/07/13

Signature :

Directeur général

Nom et adresse du fabricant ou de son représentant agréé :

Powerbox International Ltd, Boundary Way, Lufton Trading Estate, Yeovil,

Somerset, BA22 8HZ Royaume-Uni

Conditions de garantie des outils Silverline

Garantie Silverline Tools

Ce produit Silverline bénéﬁcie d’une garantie

de 3 ans

Enregistrez votre produit sur www.silverlinetools.com dans les 30 jours

suivant l’achat pour pouvoir bénéﬁcier de la garantie de 3 ans. La période

de garantie commence à partir de la date d’achat ﬁgurant sur votre facture

d’achat.

Enregistrement de votre achat

Sur le site silverlinetools.com, sélectionnez le bouton d’enregistrement

et saisissez :

• Vos informations personnelles,

• Les informations concernant le produit et l’achat.

Vous recevrez le Certiﬁcat de garantie au format PDF. Veuillez l’imprimer et

le conserver avec votre achat.

La période de garantie prend effet à compter de la date de l’achat en

magasin, indiquée sur votre facture d’achat.

VEUILLEZ CONSERVER VOTRE FACTURE D’ACHAT.

Si ce produit est défectueux pendant les 30 jours qui suivent l’achat,

retournez-le au magasin où vous l’avez acheté, avec votre facture, en

expliquant en détail le problème. Le produit sera remplacé ou vous serez

remboursé(e).

Si ce produit est défectueux après cette période de 30 jours,

retournez-le à :

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU

Royaume-Uni

Toute demande de service sous garantie doit être soumise pendant la

période de garantie.

Avant toute intervention sous garantie, veuillez présenter la facture d’achat

originale et indiquer la date d’achat, votre nom, votre adresse et le lieu

d’achat.

Veuillez expliquer en détail la défaillance nécessitant la réparation.

Les demandes de service sous garantie faites pendant la période de

garantie seront vériﬁées par Silverline Tools pour établir si la défaillance du

produit est liée à un vice de matériau ou de fabrication.

Les frais de port ne seront pas remboursés. Les articles retournés doivent

se trouver dans un état de propreté et offrir une sécurité sufﬁsante

pour permettre les travaux de réparation et doivent avoir été emballés

soigneusement pour éviter tout dommage ou toute blessure pendant le

transport. Nous pouvons refuser les livraisons qui ne sont pas convenables

ou sûres.

Toute intervention sera effectuée par Silverline Tools ou ses agents de

réparation agréés.

La réparation ou le remplacement du produit n’allongera pas la période

de garantie.

Les anomalies que nous reconnaissons être couvertes par la garantie

seront rectiﬁées par la réparation de l’outil, sans frais (hormis les

frais de port) ou par son remplacement par un outil en parfait état de

fonctionnement.

Les pièces ou les outils remplacés deviendront la propriété de

Silverline Tools.

La réparation ou le remplacement de votre produit sous garantie vous

apporte des avantages ; ces avantages s’ajoutent à vos droits statutaires

en tant que consommateur sans les affecter aucunement.

La présente garantie couvre :

La réparation du produit, s’il peut être vériﬁé, à la satisfaction de Silverline

Tools, que les défaillances du produit ont été provoquées par un vice de

matériau ou de fabrication au cours de la période de garantie.

L’utilisation de ce produit dans l’UE

Si une pièce n’est plus disponible ou n’est plus fabriquée, Silverline Tools la

remplacera par une pièce de rechange opérationnelle.

La présente garantie ne couvre pas :

Silverline Tools ne garantit pas les réparations du produit engendrées par :

L’usure normale provoquée par l’utilisation conforme aux instructions

d’utilisation, concernant par exemple les lames, les charbons, les

courroies, les ampoules, les batteries, etc.

Le remplacement de tout accessoire fourni tel que les forets, les lames, les

feuilles abrasives, les outils de coupes et autres articles associés.

Les dommages et les défaillances accidentels causés par des négligences

d’utilisation ou d’entretien, une utilisation impropre, une utilisation ou une

manipulation inconsidérée du produit.

L’utilisation du produit à des ﬁns autres que son utilisation domestique

normale.

La moindre modiﬁcation ou altération du produit.

L’utilisation de pièces et d’accessoires qui ne sont pas des composants

d’origines Silverline Tools.

Une installation défectueuse (sauf si l’installation a été réalisée par

Silverline Tools).

Les réparations ou les modiﬁcations réalisées par des tiers autres que

Silverline Tools ou ses agents de réparation agréés.

Toute demande de service autre que le droit de rectiﬁer les défaillances

de l’outil indiquées dans les présentes conditions de garantie ne sont pas

couvertes par la présente garantie.

128891_Z1MANPRO1.indd 11 09/07/2013 14:26

Technische Daten

Spannung................................................230–240 V~

Frequenz .................................................50 Hz

Leistung ..................................................710 W

Leerlaufdrehzahl .....................................17.000 min-1

Max. Spanabnahme ................................2,0 mm

Hobelbreite..............................................82 mm

Hand-Arm-Vibration ................................3,4 m/s2

Unsicherheit............................................1,5 m/s2

Schalldruckpegel.....................................91 dB(A)

Schallleistungspegel................................102 dB(A)

Unsicherheit............................................3 dB(A)

Schutzklasse...........................................

Der Schallintensitätspegel kann für den Bediener 85 dB(A)

übersteigen und Lärmschutzmaßnahmen sind notwendig.

Aufgrund der fortlaufenden Weiterentwicklung unserer

Produkte können sich die technischen Daten von Silver-

line-Produkten ohne vorherige Ankündigung ändern.

Betreiben Sie das Gerät erst, wenn Sie diese Bedienungsanleitungen und

alle am Werkzeug angebrachten Etiketten sorgfältig gelesen und verstanden

haben. Bewahren Sie alle Anleitungen mit dem Gerät zum späteren

Nachschlagen auf. Vergewissern Sie sich, dass alle Benutzer dieses

Produkts diese Bedienungsanleitung vollständig verstanden haben.

Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht

möglich, sämtliche Restrisiken auszuschließen. Mit Vorsicht verwenden.

Sollten Sie sich in irgendeiner Weise unsicher bezüglich der sachgemäßen

und sicheren Benutzung dieses Werkzeugs sein, verwenden Sie es nicht.

Allgemeine Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder schwere Verletzungen

verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die

Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf

akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.

Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen

führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich brennbare

Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung

des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die

Steckdose passen. Der Stecker darf in keiner Weise verändert

werden. Verwenden Sie keine Adapterstecker gemeinsam mit

schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines elektrischen

Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberﬂächen wie

von Rohren, Heizungen, Herden und Kühlschränken. Es besteht

ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper

geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das

Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines

elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug

zu tragen, aufzuhängen oder um den Stecker aus der Steckdose

zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen

Kanten oder sich bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten,

verwenden Sie nur Verlängerungskabel, die auch für den

Außenbereich geeignet sind. Die Anwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert das Risiko

eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie

einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines elektrischen

Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und

gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder

unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten

stehen. Ein Moment der Unachtsamkeit beim Gebrauch des

Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine

Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie

Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges,

verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät

eingeschaltet an die Stromversorgung anschließen, kann dies zu

Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor

Sie das Elektrowerkzeug einschalte. Ein Werkzeug oder Schlüssel,

der sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen

führen.

e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für

einen sicheren Stand und halten Sie stets das Gleichgewicht.

Auf diese Weise lässt sich das Elektrowerkzeug in unerwarteten

Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung

oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern

Beschreibung der Symbole

Auf dem Leistungsschild des Werkzeugs sind möglicherweise Symbole

abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder

dienen als Gebrauchsanweisung.

Gehörschutz tragen

Augenschutz tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Für zusätzlichen Schutz doppelt isoliert

Erfüllt die entsprechenden rechtlichen Vorschriften und

Sicherheitsnormen

Umweltschutz

Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt

werden. Nach Möglichkeit bitte über entsprechende Einrichtungen

entsorgen. Lassen Sie sich bezüglich der sachgemäßen

Entsorgung von Elektrowerkzeugen von der zuständigen Behörde

oder dem Händler beraten.

128891_Z1MANPRO1.indd 12 09/07/2013 14:26

Aufgabe eignet.

Auf geschleuderten Verschnitt achten

• In einigen Situationen können Verschnittstücke mit hoher

Geschwindigkeit vom Schneidwerkzeug weggeschleudert werden.

Es liegt in der Verantwortung des Bedieners, für den Schutz

anderer, im Arbeitsbereich beﬁndlicher Personen vor katapultiertem

Ausschussmaterial zu sorgen.

Einsetzen von Zubehör

• Vergewissern Sie sich vor Gebrauch, dass das Schneidzubehör

ordnungsgemäß und fest eingesetzt wurde. Prüfen Sie vor Gebrauch,

dass Schraubschlüssel und Einstellwerkzeuge entfernt wurden.

• Verwenden Sie nur für das Gerät empfohlenes Zubehör. Versuchen Sie

nicht, das Gerät oder sein Zubehör zu modiﬁzieren.

Vorschubrichtung

• Führen Sie das Werkstück dem Sägeblatt oder Schneideinsatz nur gegen

die Bewegungsrichtung von Sägeblatt oder Schneideinsatz zu.

Vorsicht vor Hitzebildung

• Beachten Sie, dass Schneidwerkzeuge und Werkstücke während des

Gebrauchs heiß werden können. Versuchen Sie nicht,Werkzeuge

auszutauschen, bevor sie völlig abgekühlt sind.

Abfallstoffe kontrollieren

• Achten Sie darauf, dass sich keine Späne oder Staub ansammeln.

Sägemehl stellt eine Brandgefahr dar und einige Metallspäne sind

explosionsgefährlich.

• Lassen Sie bei Geräten zum Sägen von Holz und Metall besondere

Vorsicht walten. Funken infolge von Metallsägen sind eine häuﬁge

Ursache für Holzstaubfeuer.

• Verwenden Sie nach Möglichkeit ein Staubabsaugsystem, um eine

sicherere Arbeitsumgebung zu gewährleisten.

Mitgeliefertes Zubehör

2 T-Schrauben, Schraubenschlüssel, Ersatzantriebsriemen, 2

Ersatzkohlebürsten

Auspacken des Gerätes

Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie

sich vollständig mit all seinen Eigenschaften und Funktionen vertraut.

Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und

in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein,

lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

Staubbeutel anbringen

• Stecken Sie vor Inbetriebnahme des Elektrohobels den Staubbeutel (10)

auf den Spanauswurf (2), damit Staub und Hobelspäne sicher abgeführt

werden.

www.silverlinetools.com 13

128891 710-W-Elektrohobel

1Tiefeneinstellung

2Spanauswurf

3Einschaltsperre

4Hinterer Griff

5Auslöseschalter

6Antriebsriemenabdeckung

7V-Nut

8Hobelsohle

9Montagepunkt für Führungsanschlag

10 Staubbeutel

11 Falztiefenanschlag

12 Führungsanschlag

Geräteübersicht

von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden

können, vergewissern Sie sich, dass diese angeschlossen sind

und richtig verwendet werden. Verwendung einer Staubabsaugung

kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit

das dafür bestimmte Elektrowerkzeug. Mit dem passenden

Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen

Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.

Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt,

ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie

den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der

Reichweite von Kindern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht vertraut sind oder diese

Anweisungen nicht gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob

bewegliche Teile einwandfrei funktionieren und nicht klemmen,

ob Teile gebrochen oder so beschädigt sind, dass die Funktion

des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte

Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig

gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen

sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw.

entsprechend diesen Anweisungen. Berücksichtigen Sie dabei

die Arbeitsbedingungen und die auszuführende Tätigkeit. Der

Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen

Anwendungen kann zu gefährlichen Situationen führen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualiﬁziertem

Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges

erhalten bleibt.

Zusätzliche Sicherheitshinweise

für Schneidwerkzeuge

Sicherheitsvorschriften in Bezug auf Schutzkleidung/-ausrüstung und

allgemeine Gesundheitsrisiken, die der Gebrauch von Elektrowerkzeugen

darstellt, ﬁnden Sie unter „Allgemeine Sicherheitshinweise“ und

„Elektrische Sicherheit“ in dieser Gebrauchsanweisung.

WARNHINWEISE: Stellen Sie vor Anschluss eines Werkzeugs an

eine Stromquelle (Steckdose, Stromanschluss usw.) sicher, dass

die Netzspannung der auf dem Leistungsschild des ¬¬Werkzeugs

angegebenen Spannung entspricht.

Korrektes Schneidwerkzeug verwenden

• Vergewissern Sie sich, dass sich das Schneidwerkzeug für die

auszuführende Aufgabe eignet. Ziehen Sie vor Gebrauch immer die

Produktliteratur heran und gehen Sie nicht ohne Überprüfung davon aus,

dass das Werkzeug für die Anwendung geeignet ist.

Auf Umstehende achten

• Es liegt in der Verantwortung des Bedieners, dass andere Personen

im Arbeitsbereich keinen gefährlichen Schallpegeln oder Staub

ausgesetzt werden. Sorgen Sie dafür, dass diesen Personen geeignete

Schutzausrüstung zur Verfügung steht.

Nicht sichtbare Gegenstände

• Untersuchen Sie das Werkstück vor Arbeitsbeginn gründlich auf Nägel

und andere Fremdkörper und entfernen Sie diese.

• Bearbeiten Sie keine Werkstücke, die Fremdkörper enthalten, es sei

denn, Sie sind sicher, dass sich der Schneideinsatz am Gerät für die

128891_Z1MANPRO1.indd 13 09/07/2013 14:26

• Betreiben Sie den Hobel nicht ohne angebrachten Staubbeutel (oder ein

entsprechendes Staubabsaugsystem).

• Entleeren Sie den Staubbeutel regelmäßig und spätestens, wenn

er halbvoll ist, damit seine optimale Wirkung und Durchlüftung

gewährleistet sind.

Bedienungsanleitung

Staubbeutel anbringen

• Stecken Sie vor Inbetriebnahme des Elektrohobels den Staubbeutel (10)

auf den Spanauswurf (2), damit Staub und Hobelspäne sicher abgeführt

werden.

• Betreiben Sie den Hobel nicht ohne angebrachten Staubbeutel (oder ein

entsprechendes Staubabsaugsystem).

• Entleeren Sie den Staubbeutel regelmäßig und spätestens, wenn

er halbvoll ist, damit seine optimale Wirkung und Durchlüftung

gewährleistet sind.

Bedienungsanleitung

• Es wird empfohlen, dass Sie mit Ihrem Elektrohobel zunächst auf

Restmaterial üben, bevor Sie ihn auf einem Werkstück einsetzen.

Die richtigen Einstellungen des Gerätes sind für eine erstklassige

Oberﬂächengüte ausschlaggebend. Ihr Werkstück kann durch falsche

Einstellungen leicht beschädigt werden.

• Beachten Sie, dass die Späne von der Maschine durch den Spanauswurf

(2) ausgeworfen werden.

Hobeltiefe einstellen

• Um die Hobeltiefe zu vergrößern, drehen Sie die Tiefeneinstellung (1)

im Uhrzeigersinn. Drehen Sie die Tiefeneinstellung zur Verringerung der

Hobeltiefe im Gegenuhrzeigersinn.

• Dieser Hobel ist für eine maximale Hobeltiefe von 2,0 mm ausgelegt. Um

die bestmögliche Oberﬂächengüte zu erzielen, tragen Sie das Material

besser in mehreren ﬂachen Schnitten als in einem einzigen, tiefen

Hobeldurchgang ab.

Handhabung des Elektrohobels

• Halten Sie den Hobel stets am hinteren Griff (4) und an der

Tiefeneinstellung (1) mit beiden Händen fest.

• Vergewissern Sie sich, dass der Motor zum völligen Stillstand gekommen

ist, bevor Sie den Hobel absetzen. Nehmen Sie das Gerät stets vom

Stromnetz, wenn es unbeaufsichtigt gelassen wird.

• Sorgen Sie dafür, dass das Werkstück während des Hobelns nicht

verrutschen kann. Verwenden Sie bei Bedarf Schraubzwingen o.ä.

Hobeln

1. Stellen Sie die gewünschte Hobeltiefe ein, indem Sie die

Tiefeneinstellung auf die entsprechende Ziffer drehen (Hobeltiefe in mm).

2. Halten Sie den Hobel fest mit beiden Händen und setzen Sie die vordere

Kante der Hobelsohle (8) auf die Werkstückkante.

3. Vergewissern Sie sich, dass das Messer nicht das Werkstück oder einen

anderen Gegenstand berührt.

4. Schalten Sie den Hobel ein, indem Sie die Einschaltsperre (3) betätigen

und den Auslöseschalter (5) drücken. Geben Sie den Auslöseschalter

zum Abschalten des Gerätes wieder frei.

5. Warten Sie, bis der Motor seine volle Drehzahl erreicht hat, und schieben

Sie den Hobel dann vorwärts über das Werkstück.

6. Schieben Sie den Hobel gleichmäßig vorwärts und achten Sie dabei

darauf, dass die Hobelsohle stets gegen das Werkstück gedrückt wird.

• Schieben Sie das Messer an der Endkante über das Werkstück hinaus

und lassen Sie den Auslöseschalter los.

• Setzen Sie den Hobel erst ab, wenn das Messer zum vollständigen

Stillstand gekommen ist.

• Wiederholen Sie die oben genannten Schritte, wenn eine größere

Hobeltiefe erforderlich ist.

Führungsanschlag verwenden

Verwenden Sie den Führungsanschlag (5), um parallel zu einer Kante zu

arbeiten.

• Der Führungsanschlag ist besonders nützlich, wenn in einer geraden

Linie, beispielsweise beim Bearbeiten von Türen, gehobelt werden soll.

• Wenn es viele Kanten zu hobeln gilt, dann verändern Sie die Position des

Anschlags stufenweise, damit nach und nach die gesamte Messerbreite

genutzt wird. Dies verlängert die Nutzungsdauer des Hobelmessers.

• Befestigen Sie den Führungsanschlag mit einer der T-Schrauben am

Montagepunkt für den Führungsanschlag (9). Vergewissern Sie sich,

dass der Haltewinkel fest am Gerätekörper anliegt.

• Die Position des Führungsanschlags kann auf die jeweiligen Arbeiten

angepasst werden.

• Um an einer Kante entlang zu hobeln, gehen Sie wie oben beschrieben

vor (siehe „Hobeln“) und halten Sie den Führungsanschlag während des

Hobelns beständig gegen die Werkstückﬂäche.

Falztiefenanschlag verwenden

• Verwenden Sie zum Hobeln eines Falzes den Falztiefenanschlag.

1. Montieren Sie den Falztiefenanschlag (11) mit einer T-Schraube auf der

linken Seite des Hobels (bei Betrachtung von vorne).

2. Vergewissern Sie sich, dass der Haltewinkel fest am Gerätekörper anliegt.

3. Stellen Sie die benötigte Falztiefe anhand der Skala am

Falztiefenanschlag und des Pfeils am Gehäuse ein.

• Wenn der Falztiefenanschlag auf der Werkstückoberﬂäche ruht, wird der

Falz in der gewünschten Tiefe gehobelt.

• Der Führungsanschlag kann bei jedem Falzdurchgang fest ans Werkstück

angelegt werden, um eine gerade Falzkante zu erhalten.

Anfasen

• Die V-Nut (7) dient zum Hobeln von 45°-Fasen entlang der

Werkstückkante.

• Setzen Sie zum Anfasen die V-Nut auf die zu hobelnde Kante.

• Hobeln Sie wie gewohnt, halten Sie jedoch den Hobel um 45° geneigt.

Wartung

Warnhinweis:Trennen Sie das Gerät stets vom Stromnetz, bevor Sie

Wartungs- oder Reinigungsarbeiten durchführen.

Reinigung

• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleißen

die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt.

Reinigen Sie das Gerätegehäuse mit einer weichen Bürste oder einem

trockenen Tuch. Die Entlüftungsöffnungen mit sauberer, trockener

Druckluft reinigen, sofern verfügbar.

Messerwechsel

WARNHINWEIS: Lassen Sie große Vorsicht walten und berühren Sie nicht die

Schneidkanten der Hobelmesser.

Bei den Messern dieses Elektrohobels handelt es sich um Wendemesser mit

jeweils zwei Schneidkanten. Gehen Sie zum Wenden der Messer sowie zum

Montieren neuer Messer wie folgt vor:

1. Lösen Sie mit dem mitgelieferten Schraubenschlüssel die drei

Klemmschrauben, mit denen die Messereinheit ﬁxiert ist, indem Sie sie

etwa eine halbe Umdrehung im Uhrzeigersinn drehen.

2. Halten Sie die Blattklemme fest und schieben Sie das Messer behutsam

durch den Schlitz im Gerätekörper aus der Blattklemme. Mithilfe eines

Stücks Holz o.ä. lässt sich das Messer besser herausschieben.

HINWEIS: Entfernen Sie nicht die Blattklemme! Dadurch könnten die

Werkseinstellungen für die Hobeltiefe verfälscht werden.Verändern Sie

außerdem nicht die Einstellung der Höhenstellschrauben.

3. Drehen Sie das Messer um bzw. führen Sie ein neues Messer in der

richtigen Position in die Blattklemme ein.

4. Vergewissern Sie sich, dass die Messerkante bündig mit der Seite der

Hobelsohle verläuft.

5. Ziehen Sie alle Schrauben gleichmäßig fest.

6. Wiederholen Sie diesen Vorgang zum Wechseln des anderen Messers.

7. Drehen Sie vor dem Anschluss ans Stromnetz die Walze von Hand, um so

zu überprüfen, dass sie nirgends hängen bleibt oder hakt.

Antriebsriemen montieren

Ein Ersatzantriebsriemen ist im Lieferumfang des Elektrohobels enthalten.

Gehen Sie zum Montieren des Antriebsriemens wie folgt vor:

1. Lösen Sie die Schrauben und entnehmen Sie die

Antriebsriemenabdeckung (6).

2. Entfernen Sie den verschlissenen Antriebsriemen und befreien Sie die

Riemenscheiben und den umliegenden Bereich von Ablagerungen.

3. Ziehen Sie den Riemen zunächst über die kleine Riemenscheibe. Drehen

Sie dann die große Riemenscheibe von Hand und ziehen Sie den Riemen

mit der anderen Hand auf die große Riemenscheibe.

4. Bringen Sie die Antriebsriemenabdeckung mithilfe der Schrauben wieder

fest und sicher an.

Bürstenwechsel

• Mit der Zeit unterliegen die Kohlebürsten des Motors dem Verschleiß.

Dieser Verschleiß wird zusätzlich beschleunigt, wenn die Maschine in

staubiger Umgebung verwendet oder überbelastet wird.

• Wenn der Verschleiß der Bürsten fortgeschritten ist, kann dadurch die

Motorleistung abnehmen, die Maschine kurzzeitig ausfallen oder es kann

zu sichtbarer Funkenbildung kommen.

• Ein Paar Ersatzkohlebürsten ist im Lieferumfang des Elektrohobels

enthalten.

Ersatzbürsten montieren:

1. Lösen Sie die Schrauben und entfernen Sie das Gerätegehäuse auf

der der Antriebsriemenabdeckung (6) gegenüberliegenden Seite. (Die

Bürstenabdeckungen beﬁnden sich auf beiden Seiten des Gerätekörpers.)

2. Heben Sie mithilfe einer Schraubendreherklinge nacheinander vorsichtig

beide Bürstenabdeckungen an, um den Zustand der Kohlebürsten zu

überprüfen.

3. Wenn die Kohlebürsten abgenutzt sind, tauschen Sie sie gegen neue

Bürsten aus. HINWEIS: Falls nur eine Bürste verschlissen ist, müssen

dennoch immer beide Bürsten ersetzt werden!

4. Bringen Sie das Gerätegehäuse wieder an.

Lagerung

• Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von

Kindern lagern.

Entsorgung

• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte

nicht über den Hausmüll entsorgen.

• Lassen Sie sich von der zuständigen Behörde bezüglich der

ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.

128891_Z1MANPRO1.indd 14 09/07/2013 14:26

www.silverlinetools.com 15

128891 710-W-Elektrohobel

Silverline Tools Garantie

EG-Konformitätserklärung

Name des Unterzeichners: Mr Darrell Morris

Bevollmächtigt durch: Silverline Tools

Erklärt hiermit, dass das Produkt:

Ident.-Nr.: 128891

Produktbeschreibung: 710-W-Elektrohobel

Mit den folgenden Richtlinien übereinstimmt:

• Maschinenrichtlinie 2006/42/EG

• Niederspannungsrichtlinie 2006/95/EG

• Elektromagnetische Verträglichkeitsrichtlinie 2004/108/EG

• RoHS-Richtlinie 2011/65/EU

• EN60745-1:2009

• EN60745-2-14:2009

• EN 62233:2008

• EN55014-1:2006+A1:2009

• EN55014-2:1997+A1:2001/A2:2008

• EN61000-3-2:2006+A2:2009

• EN61000-3-3:2008

Benannte Stelle: SGS – CSTC Standards Technical Services, Shanghai, China

Techn. Unterlagen bei: Silverline Tools

Datum: 09.07.2013

Unterzeichnet von:

Geschäftsführender Direktor

Name und Anschrift des Herstellers oder seines Bevollmächtigten:

Powerbox International Ltd, Boundary Way, Lufton Trading Estate, Yeovil,

Somerset, BA22 8HZ, Großbritannien

Garantiebedingungen

Silverline-Tools-Garantie

Dieses Silverline-Produkt wird mit einer 3-Jahres-

Garantie angeboten

Registrieren Sie dieses Produkt unter silverlinetools.com innerhalb von

30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren. Der

Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf ‚Registrierung’ und

geben Sie Folgendes ein:

• Ihre persönlichen Angaben

• Produktdetails und Kauﬁnformationen

Sobald dieses Produkt registriert worden ist, wird Ihre

Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus

und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf

dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE IHREN KAUFBELEG AUF

Falls dieses Produkt innerhalb von 30 Tagen nach dem Kauf einen

Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem

Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die

Mängel. Das Gerät wird ersetzt oder der Kaufpreis zurückerstattet.

Falls dieses Produkt nach Ablauf von 30 Tagen nach dem Kauf einen Mangel

aufweist, senden Sie es an:

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen

und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor

etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von

Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um

einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Produkte müssen sich

in sauberem und sicherem Zustand beﬁnden und sorgfältig verpackt zur

Reparatur eingeschickt werden, um Schäden oder Verletzungen während

des Transports zu vermeiden. Die Annahme ungeeigneter oder unsicherer

Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten

Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Produkts führt nicht zur Verlängerung des

Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen,

werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten)

oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz

von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Produkts unter dieser Garantie erfolgt

zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine

nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Produkts, nachdem zur Zufriedenheit von Silverline Tools

nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder

mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt

wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Produkts innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes

erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend

der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen,

Glühbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Messern,

Sandpapier, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder

Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder

Handhabung des Produkts entstanden sind.

Verwendung des Produkts für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modiﬁkationen des Produkts.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten

von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder

seinen autorisieren Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in

diesen Garantiebedingungen genannten Werkzeug hinausgehen.

128891_Z1MANPRO1.indd 15 09/07/2013 14:26

ESP

Lea cuidadosamente y asegúrese de entender este manual y cualquier otra

indicación antes de usar este producto. Guarde estas instrucciones con el

producto para poderlas consultar en el futuro. Asegúrese de que todas las

personas que utilizan este producto están completamente familiarizadas

con este manual.

Incluso cuando se esté utilizando según lo prescrito, no es posible

eliminar todos los factores de riesgo residuales. Utilice esta herramienta

con precaución. Si no está completamente seguro de como utilizar este

producto correctamente, no intente utilizarlo.

Reglas generales de seguridad

relativas a las herramientas

eléctricas

ADVERTENCIA Lea todas las advertencias de seguridad e

instrucciones. El no respetar estas advertencias e instrucciones puede

causar descargas eléctricas, incendios y/o lesiones graves.

Conserve estas advertencias e instrucciones para referencia futura.

La expresión “herramienta eléctrica” en todas la advertencias se reﬁera

a su herramienta eléctrica alimentada por la red eléctrica (herramienta

alámbrica) o su herramienta eléctrica alimentada por baterías (herramienta

inalámbrica).

Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas

desordenadas y oscuras invitan a que se produzcan accidentes.

b) No maneje herramientas eléctricas en atmósferas explosivas,

como por ejemplo en presencia de líquidos, gases o polvos

inﬂamables. Las herramientas eléctricas producen chispas que

pueden incendiar el polvo o los vapores.

c) Mantenga alejados a los niños y a las personas que estén

presentes mientras esté trabajando con una herramienta

eléctrica. Las distracciones pueden hacerle perder el control de la

herramienta.

Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe coincidir con el

tomacorriente. No modiﬁque nunca el enchufe de ninguna

manera. No utilice ningún enchufe adaptador con herramientas

eléctricas puestas a tierra. Los enchufes no modiﬁcados y los

tomacorrientes coincidentes reducirán el riesgo de descargas

eléctricas.

b) Evite el contacto del cuerpo con superﬁcies puestas a tierra tales

como tuberías, radiadores, estufas y refrigeradores. El riesgo de

descarga eléctrica se incrementa si su cuerpo está puesto a tierra.

c) No exponga las herramientas eléctricas a la lluvia o la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo

de descargas eléctricas.

d) No maltrate el cable de alimentación. No use nunca el cable de

alimentación para transportar la herramienta eléctrica, tirar de

ella o desenchufarla. Mantenga el cable de alimentación alejado

de fuentes de calor, del aceite, de los bordes aﬁlados o de las

piezas móviles. Los cables de alimentación dañados o enredados

aumentan el riesgo de descargas eléctricas.

e) Cuando utilice una herramienta eléctrica en el exterior, use un

cable de extensión adecuado para uso en exteriores. La utilización

de un cable adecuado para exteriores reduce el riesgo de descargas

eléctricas.

f) Si es inevitable trabajar con una herramienta eléctrica en lugares

húmedos, use un suministro protegido por un dispositivo de

corriente residual (RCD). El uso de un RCD reduce el riesgo de

descargas eléctricas.

Seguridad personal

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido

común cuando esté utilizando una herramienta eléctrica. No

use una herramienta eléctrica si se encuentra cansado o bajo la

inﬂuencia de drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando una herramienta eléctrica puede

provocar lesiones corporales graves.

b) Use equipo de protección individual. Use siempre protección

ocular. El uso de equipamientos de seguridad tales como máscara

antipolvo, calzado de seguridad antideslizante, casco duro y

protecciones auditivas adecuadas reducirá el riesgo de lesiones

corporales.

c) Evite el arranque accidental. Asegúrese de que el interruptor está

en la posición de apagado antes de enchufar la herramienta. Si

se transportan las herramientas con el dedo en el interruptor o se

enchufan con el interruptor en la posición de encendido, se invita a

que se produzcan accidentes.

d) Quite toda llave de ajuste o de tuercas antes de encender la

herramienta eléctrica. Una llave de tuercas o de ajuste que se ha

dejado colocada en una parte móvil de la herramienta eléctrica puede

causar lesiones corporales.

e) No adopte posturas forzadas. Manténgase en posición ﬁrme y en

equilibrio en todo momento. De este modo, podrá controlar mejor la

herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve ropa holgada ni joyas. Mantenga

el pelo, la ropa y los guantes alejados de las piezas móviles.La

ropa holgada, las joyas o el pelo largo pueden quedar atrapados en

Características Técnicas

Tensión....................................................230-240 V~

Frecuencia ..............................................50 Hz

Potencia ..................................................710 W

Velocidad sin carga .................................17.000 min-1

Profundidad máxima de corte .................2,0 mm

Tamaño de la cuchilla..............................82 mm

Vibración ponderada ...............................3,4 m/s2

Incertidumbre..........................................1,5 m/s2

Presión acústica......................................91 dB(A)

Potencia acústica ....................................102 dB(A)

Incertidumbre..........................................3d B(A)

Clase de la Protección.............................

El nivel de intensidad sonora para el usuario puede

exceder de 85 dB(A). Se recomiendan usar medidas de

protección sonora.

Como parte de nuestra política de desarrollo de productos,

los datos técnicos de los productos Silverline pueden

cambiar sin previo aviso.

Descripción de los Símbolos

Los símbolos siguientes pueden aparecer en la placa de características

de su herramienta. Éstos representan información importante sobre el

producto o instrucciones relativas a su uso

Lleve protección auditiva

Lleve protección ocular

Lleve protección respiratoria

Lleve un casco de seguridad

Lleve guantes de seguridad

Lea el manual de instrucciones

Doble aislamiento para mayor protección

Conforme a las normas de seguridad y a la legislación

correspondiente.

Protección Medioambiental

Los productos eléctricos usados no se deben mezclar con la

basura convencional. Están sujetos al principio de recogida

selectiva. Solicite información a su ayuntamiento o distribuidor

sobre las opciones de reciclaje.

128891_Z1MANPRO1.indd 16 09/07/2013 14:26

www.silverlinetools.com 17

128891 Cepilladora 710W

intente modiﬁcar los accesorios de corte.

Dirección de corte

• Introduzca el material a cortar hacia la hoja o cortadora, y sólo en sentido

contrario al movimiento de la cuchilla o cortadora.

Tenga cuidado con las partes calientes

• Recuerde que los accesorios de corte y el material a cortar pueden

calentarse durante el uso. No intente cambiar los accesorios hasta que

se hayan enfriado completamente.

Control de polvo y residuos

• No deje que se acumulen el polvo o las virutas. El aserrín supone un

riesgo de incendio y algunas virutas metálicas pueden ser explosivas.

• Tenga un cuidado especial cuando corte madera y metal. Las chispas

que produce el corte de metal son causa habitual de incendios

producidos donde hay serrín.

• Siempre que sea posible, use un sistema de extracción de polvo para

asegurarse de que trabaja en un entorno seguro.

Accesorios

Tornillos de ajuste en forma de T (x2)

Llave

Correa de transmisión de repuesto

Escobillas de repuesto (x2)

Desembalaje

Desembale e inspeccione la herramienta con cuidado. Familiarícese con

todas sus características y funciones.

Asegúrese de que el embalaje contiene todas las partes y que están en

buenas condiciones. Si faltan piezas o están dañadas, solicite su sustitución

antes de utilizar esta herramienta.

Antes de utilizar

Montaje de la bolsa para el polvo

• Deslice la bolsa para el polvo (10) en la salida para la extracción de

polvo (2) antes de utilizar la cepilladora para mantener el entorno de

trabajo limpio.

• No utilice la cepilladora sin tener colocada una bolsa para el polvo o una

aspiradora.

• Para obtener mayor rendimiento y un ﬂujo de aire constante, vacíe la

bolsa regularmente y no deje que se llene a más de la mitad.

Instrucciones de Funcionamiento

• Antes de usar la cepilladora, se recomienda que practique con una pieza

de material sobrante. Los ajustes de la máquina son cruciales a la hora

de conseguir un acabado de buena calidad y su trabajo puede dañarse

1. Perilla de ajuste de profundidad

2. Salida para la extracción de polvo

3. Botón de bloqueo de seguridad

4. Empuñadura posterior

5. Interruptor de gatillo

6. Tapa de la correa de transmisión

7. Ranuras para biselado

8. Placa de base

9. Puntos de anclaje para la guía

10. Bolsa para el polvo

11. Guía para rebajes

12. Guía paralela

Familiarización con el Producto

las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de sistemas

de extracción y recolección de polvo, asegúrese de que estén

conectados y se usen correctamente. El uso de estos dispositivos

puede reducir los peligros relacionados con el polvo.

Uso y cuidado de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Use la herramienta eléctrica

correcta para el trabajo a realizar. La herramienta correcta

funcionará mejor y con más seguridad a la velocidad para la que se

ha diseñado.

b) No use la herramienta eléctrica si el interruptor no la enciende ni

la apaga. Toda herramienta eléctrica que no se pueda controlar con el

interruptor es peligrosa y debe ser reparada.

c) Desconecte el enchufe de la fuente de alimentación y/o

el paquete de batería de la herramienta antes de realizar

cualquier ajuste, cambio de accesorios o almacenamiento de

la herramienta eléctrica. Estas medidas de seguridad preventivas

reducen el riesgo de arranque accidental de la herramienta eléctrica.

d) Guarde las herramientas eléctricas que no esté usando fuera

del alcance de los niños y no deje que personas que no estén

familiarizadas con ellas o estas instrucciones las utilicen. Las

herramientas eléctricas son peligrosas en manos de usuarios que no

hayan recibido capacitación.

e) Mantenga sus herramientas eléctricas. Revise que no haya

piezas en movimiento mal alineadas o trabadas, piezas rotas o

cualquier otra condición que pueda afectar el funcionamiento

de la herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Muchos accidentes

son causados por herramientas eléctricas que carecen de un

mantenimiento adecuado.

f) Mantenga las herramientas de corte aﬁladas y limpias. Las

herramientas de corte con bordes de corte aﬁlados son menos

propensas a trabarse y son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas etc.

de acuerdo con estas instrucciones y de la forma prevista para

el tipo especíﬁco de herramienta eléctrica, teniendo en cuenta

las condiciones de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones distintas de aquellas para las

que fue diseñada podría causar une situación peligrosa.

Servicio y reparaciones

a) Haga que su herramienta eléctrica reciba servicio de un técnico

de reparaciones caliﬁcado, utilizando únicamente piezas de

recambio idénticas. Esto asegurará que se mantenga la seguridad

de la herramienta eléctrica.

Aspectos de seguridad relativos

a las herramientas de corte

Use la herramienta de corte adecuada

Asegúrese de que la herramienta de corte sea la adecuada para el

trabajo a realizar. No utilice esta herramienta sin haber leído antes toda la

documentación suministrada con el producto.

Objetos extraños

• Inspeccione el material a cortar y asegúrese de que no hay objetos

extraños (clavos, etc.) antes de empezar a cortar.

• No corte ningún material que tenga objetos extraños, excepto si

está seguro de que el accesorio de corte montado en la máquina es

adecuado para ello.

Atención al material que sale despedido

• En algunas situaciones, el material puede salir despedido de la

herramienta de corte a gran velocidad. Asegúrese de que no haya otras

personas en la zona de trabajo. Si es necesaria la presencia de otras

personas, es responsabilidad del usuario asegurarse de que lleven

equipo protector adecuado.

Montaje de los accesorios de corte

• Asegúrese de que los accesorios de corte estén montados

correctamente y de retirar las llaves o ajustadores antes de empezar

a cortar.

• Use sólo los accesorios de corte recomendados para su máquina. No

128891_Z1MANPRO1.indd 17 09/07/2013 14:26

ESP

fácilmente si usa un ajuste incorrecto.

• Tenga precaución con el material que será expulsado de la máquina a

través de la salida de polvo (2).

Ajuste de la profundidad de corte

• Para aumentar la profundidad de corte, rote la perilla de ajuste de

profundidad (1) en sentido horario. Para reducir la profundidad de corte,

rote la perilla de ajuste de profundidad en sentido antihorario.

• Esta cepilladora cortará a una profundidad máxima de 2,0 mm; para

obtener la mejor calidad de acabado, elimine el material progresivamente

realizando cortes poco profundos en lugar de un sólo corte.

Utilización de la cepilladora

• Sujete siempre la cepilladora ﬁrmemente usando ambas manos, por la

empuñadura trasera (4) y la perilla de ajuste de profundidad (1).

• Asegúrese de que el motor se pare por completo antes de dejar la

máquina. Desconecte siempre la máquina si va a dejarla desatendida.

• Asegúrese siempre de que la pieza de trabajo no se mueva mientras esté

cortando. Use abrazaderas cuando sea necesario.

Realizar un corte

1. Ajuste la profundidad de corte necesaria rotando la empuñadura de

ajuste de profundidad hacia el número apropiado (mm de profundidad de

corte).

2. Sostenga la cepilladora con seguridad, usando ambas manos y apoye el

borde delantero de la placa de base (8) en el borde de la pieza de trabajo.

3. Compruebe que la cuchilla no esté en contacto con la pieza de trabajo o

cualquier otro objeto.

4. Encienda la máquina apretando el bloqueo seguridad (3) y manteniendo

pulsado el interruptor de gatillo (5), la máquina se podrá en

funcionamiento (para detener la máquina, suelte el interruptor de gatillo).

5. Permita que el motor alcance la velocidad máxima y empuje la

cepilladora hacia delante a través de la pieza de trabajo.

6. Mantenga un movimiento constante y asegúrese de que la placa de base

haga presión sobre la pieza de trabajo.

• Deje que la cuchilla pase por el extremo ﬁnal del material, después suelte

el interruptor de gatillo.

• No deje la máquina hasta que el motor se haya detenido por completo.

• Si se necesita un corte más profundo, repita los pasos anteriores.

Uso de la guía paralela

• Para trabajar en paralelo a un borde, debe usarse la guía paralela (12).

• La guía paralela es de gran utilidad cuando realice cortes rectos, por

ejemplo marcos para puertas.

• Si dispone de muchos bordes para cepillar, ajuste la posición de

la guía por etapas para que la anchura total de la hoja se utilice

progresivamente, de esta forma extenderá la vida útil de la hoja.

• Utilice uno de los tornillos de ajuste en forma de T para colocar la guía en

los puntos de anclaje para la guía (9).Asegúrese que la abrazadera ﬁja

esté montada correctamente en la cepilladora.

• La posición de la guía paralela puede ajustarse para adecuarse a

diferentes tareas.

• Para seguir un borde, haga un corte tal como se describe en la sección

anterior (realizar un corte), asegúrese de que la placa de base haga

presión sobre la pieza de trabajo.

• Uso de la guía para rebaje

• Para cortar un rebaje, debe usarse la guía para rebaje.

1. Utilice el tornillo de ajuste para colocar la guía de rebaje (11) en la parte

izquierda de la cepilladora (visto desde la parte frontal de la herramienta).

2. Asegúrese de que la guía esté montada correctamente.

3. Ajuste la profundidad de rebaje deseada utilizando la escala en la guía de

rebaje y la ﬂecha marcada en la carcasa de la cepilladora.

• Cuando la guía para rebaje alcance y toque la superﬁcie de la pieza de

trabajo, habrá conseguido el rebaje requerido.

• Utilice la guía de rebaje ﬁrmemente contra la pieza de trabajo en cada

pasada para mantener el borde recto en el rebaje.

Biselado

• Las ranuras para biselado (7) le permiten realizar un corte biselado de

45º en el borde de una pieza de trabajo.

• Para realizar un corte biselado, ubique el borde de la pieza de trabajo

en las ranuras para biselado. Corte normalmente, pero mantenga la

cepilladora en un ángulo de 45º.

Mantenimiento

• ADVERTENCIA: Desconecte siempre el aparato de la red antes de

proceder a su mantenimiento o limpieza.

Sustitución de las cuchillas

• ADVERTENCIA:Tenga mucha precaución, nunca toque los bordes de corte

de la cuchilla.

• Las cuchillas de la cepilladora tienen dos caras reversibles. Para dar la

vuelta a la cuchilla o sustituirlas por unas nuevas siga los pasos descritos

a continuación:

1. Utilice la llave suministrada para aﬂojar los pernos que sujetan la cuchilla,

gírelo media vuelta en sentido horario.

2. Sujete la abrazadera de la cuchilla y deslice la cuchilla a través de la

ranura de la carcasa de la herramienta para sacarla fuera.

NOTA: Nunca retire la abrazadera de la cuchilla ya que modiﬁcará los

ajustes de fábrica que afectan a la profundidad de corte. Tampoco

modiﬁque los tornillos de ajuste de altura.

3. De la vuelta a la cuchilla o sustitúyala y colóquela adecuadamente en su

posición.

4. Compruebe que el borde de la cuchilla esté alineado con los lados de la

placa de base.

5. Apriete los pernos.

6. Repita el mismo procedimiento para la otra cuchilla.

7. Antes de enchufar la herramienta, gire el tambor con la mano para

comprobar que la máquina no esté enganchada.

Sustitución de la correa de transmisión

Esta herramienta incluye una correa de transmisión de recambio. Para

remplazar la correa:

1. Aﬂoje los tornillos y retire la tapa de la correa de transmisión (6).

2. Retire la correa gastada y limpie cualquier residuo que pueda haber en

de las poleas y las partes que la rodean.

3. Coloque la correa sobre la polea más pequeña mientras gira la polea

grande con una mano, ahora utilice la otra mano para colocar la correa

en la polea grande.

4. Vuelva a poner la tapa de la correa y los torillos que la sujetan.

Sustitución de las escobillas

• Con el tiempo, las escobillas de carbono del motor se desgastarán.

• Si las escobillas se han desgastado excesivamente, el rendimiento del

motor puede disminuir, la máquina tal vez no arranque o quizás observe

una excesiva presencia de chispas.

• Esta herramienta incluye un par de escobillas de recambio.

Montaje de escobillas nuevas

1. Aﬂoje los tornillos de sujeción de la carcasa, situados en el extremo

opuesto de la correa de transmisión (6).

2. Con la ayuda de un destornillador, levante los accesos a las escobillas

para inspeccionar el estado de cada escobilla.

3. Si las escobillas están dañadas, sustitúyalas por unas nuevas. NOTA:

Siempre sustituya las dos escobillas simultáneamente.

4. Vuelva a colocar la carcasa de la cepilladora.

Almacenamiento

• Guarde esta herramienta y accesorios en un lugar seco y seguro fuera

del alcance de los niños.

Eliminación

• No elimine sus herramientas u otro equipo eléctrico o electrónico junto

con la basura convencional. Póngase en contacto con la autoridad local

encargada de la gestión de residuos si necesita más información sobre

cómo eliminar este tipo de herramientas correctamente.

128891_Z1MANPRO1.indd 18 09/07/2013 14:26

www.silverlinetools.com 19

128891 Cepilladora 710W

Declaración de conformidad CE

El abajo ﬁrmante: Mr Darrell Morris

Autorizado por: Silverline Tools

Declara que el producto:

Código de identiﬁcación: 128891

Descripción: Cepilladora 710W

Está en conformidad con las directivas:

• Directiva de máquinas 2006/42/CE

• Directiva de baja tensión 2006/95/CE

• Compatibilidad electromagnética 2004/108/CE

• Directiva RoHS 2011/65/UE

• EN60745-1:2009

• EN60745-2-14:2009

• EN 62233:2008

• EN55014-1:2006+A1:2009

• EN55014-2:1997+A1:2001/A2:2008

• EN61000-3-2:2006+A2:2009

• EN61000-3-3:2008

La documentación técnica se conserva en: Silverline Tools

Organismo notiﬁcado: SGS – CSTC Standards Technical Services, Shanghai,

China

Fecha: 09/07/13

Firma:

Director General

Nombre y dirección del fabricante o representante autorizado:

Powerbox International Ltd Boundary Way, Lufton Trading Estate, Yeovil,

Somerset, BA22 8HZ Reino Unido

Garantía Silverline Tools

Condiciones

Garantía de Silverline Tools

Este producto Silverline viene con una garantía de

3 años

Registre el producto en www.silverlinetools.com antes de que transcurran

30 días a partir de la fecha de compra para poder acogerse a la garantía

de 3 años. El periodo de garantía comienza en la fecha de compra que

consta en el comprobante.

Registro de la compra

Visite: silverlinetools.com y seleccione el botón de registro, introduciendo:

• Sus datos personales

• Detalles del producto e información de compra

El Certiﬁcado de Garantía le será enviado en formato PDF. Imprímalo y

guárdelo con el producto.

El periodo de garantía entra en vigor en la fecha de compra que consta en

el recibo de ventas.

GUARDE EL RECIBO DE VENTAS

En caso de que el producto se averíe antes de que transcurran 30 días

desde la fecha de compra, devuélvalo al distribuidor donde lo compró,

junto con el recibo y los detalles de la avería. Recibirá una sustitución o

un reembolso.

Si el producto se avería después de que transcurran 30 días desde la fecha

de compra, devuélvalo a:

Centro de Servicio de Silverline Tools

PO Box 2988

Yeovil

BA21 1WU, Reino Unido

La reclamación bajo garantía debe presentarse durante el periodo de

garantía.

Antes de poder realizar cualquier trabajo de reparación, deberá entregar

el recibo de compra original en el que se indica la fecha de compra, su

nombre, dirección y el lugar donde lo adquirió.

También deberá indicar claramente los detalles del fallo a reparar.

Las reclamaciones presentadas dentro del periodo de garantía deberán ser

veriﬁcadas por Silverline Tools con el ﬁn de establecer si las deﬁciencias

son consecuencia de los materiales o de la mano de obra del producto.

Los gastos de transporte no son reembolsables. Todo producto a devolver

deberá estar en un estado limpio y seguro para su reparación, debiendo

empaquetarse cuidadosamente con el ﬁn de prevenir daños o lesiones

durante el transporte. Nos reservamos el derecho a rechazar envíos

incorrectos o inseguros.

Todas las reparaciones serán realizadas por Silverline Tools o sus agentes

de reparación autorizados.

La reparación o sustitución del producto no prolongará el periodo de

garantía.

Los defectos reconocidos por nosotros como cubiertos por la garantía

serán corregidos reparando la herramienta, sin cargo alguno (salvo los

gastos de envío), o bien sustituyéndola por una herramienta en perfecto

estado de funcionamiento.

Las herramientas o piezas retenidas que hayan sido sustituidas serán

propiedad de Silverline Tools.

La reparación o sustitución del producto bajo garantía aporta beneﬁcios

adicionales a sus derechos legales como consumidor, sin afectarlos.

Qué está cubierto:

La reparación del producto, si se puede comprobar a satisfacción de

Silverline Tools que las deﬁciencias se deben a materiales o mano de obra

defectuosos dentro del periodo de garantía.

En caso de que cualquier pieza no estuviera disponible o estuviera fuera de

fabricación, Silverline Tools la sustituirá por una pieza funcional.

Uso del producto en la Unión Europea.

Qué no está cubierto:

Silverline Tools no garantiza las reparaciones necesarias como

consecuencia de:

Desgaste normal por uso en cumplimiento de las instrucciones de por

ejemplo hojas, escobillas, correas, bombillas, baterías, etc...

La sustitución de cualquier accesorio suministrado: brocas, hojas, papel de

lija, discos de corte y otras piezas relacionadas.

Daño accidental, averías debidas a uso o cuidado negligente, uso

incorrecto, negligencia, funcionamiento o manejo indebido del producto.

El uso del producto para un ﬁn distinto al normal doméstico.

Cualquier cambio o modiﬁcación del producto.

El uso de piezas y accesorios que no sean recambios originales de

Silverline Tools.

Instalación incorrecta (excepto si fue realizada por Silverline Tools).

Reparaciones o alteraciones realizadas por agentes distintos a Silverline

Tools o sus agentes de reparación autorizados.

Las reclamaciones distintas al derecho a corrección de fallos en la

herramienta indicados en las presentes condiciones de garantía no están

cubiertas por ella.

128891_Z1MANPRO1.indd 19 09/07/2013 14:26

osservanza delle seguenti istruzioni può causare scosse elettriche, incendi

e/o lesioni gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per

ogni esigenza futura.

Il termine “elettroutensile” si riferisce all’utensile a rete ﬁssa (con ﬁlo) o un

utensile a batteria (senza ﬁlo).

Area di lavoro

a) Mantenere l’area di lavoro pulita e adeguatamente illuminata. Il

disordine e le zone di lavoro non illuminate possono essere fonte di

incidenti.

b) Non usare gli elettroutensili in presenza di atmosfere esplosive,

come liquidi, gas e polveri inﬁammabili. Gli elettroutensili

producono scintille che potrebbero accendere le polveri o i fumi.

c) Tenere altre persone e i bambini a distanza di sicurezza durante

l’impiego dell’utensile elettrico. Eventuali distrazioni potrebbero far

perdere il controllo dell’utensile all’operatore.

Sicurezza elettrica

a) Le spine degli elettroutensili devono essere compatibili con

le prese di corrente. Non modiﬁcare in alcun modo la spina

dell’elettroutensile. Non usare adattatori con gli elettroutensili dotati

di collegamento di messa a terra. L’uso delle spine originali non

modiﬁcate e delle prese corrispondenti ridurrà il rischio di scosse

elettriche.

b) Evitare il contatto del corpo con le superﬁci collegate a massa

come i tubi, i radiatori, le cucine e i frigoriferi. Se il corpo

dell’operatore è collegato alla terra o alla massa il rischio di scosse

elettriche è maggiore.

c) Non esporre gli elettroutensili alla pioggia e non lasciarli in

ambienti umidi o bagnati. L’ingresso dell’acqua in una macchina

utensile aumenta il rischio di scosse elettriche.

d) Non usare il cavo in modo improprio. Non afferrare mai il cavo

per trasportare, tirare o staccare l’elettroutensile dalla presa di

corrente. Tenere il cavo lontano da fonti di calore, olio, e sostanze

afﬁni, bordi appuntiti o parti in movimento. I cavi danneggiati o

attorcigliati aumentano il rischio di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto, usare cavi di prolunga

compatibili con l’uso in ambienti esterni. Un cavo idoneo all’uso in

ambienti esterni riduce il rischio di scosse elettriche.

f) Se l’utilizzo di un elettroutensile in ambiente umido è inevitabile,

utilizzare una fonte di alimentazione protetta da un dispositivo

differenziale. L’uso di un dispositivo differenziale riduce notevolmente

il rischio di scosse elettriche.

NOTA: Il termine "dispositivo di corrente residua (RCD)" può essere

sostituito con il termine "dispersione verso terra del circuito (GFCI)" o

"dispersione a terra interruttore (ELCB)".

Sicurezza personale

a) Quando si usa un elettroutensile lavorare sempre con la massima

attenzione e concentrazione, lasciandosi guidare dal buon senso.

Non usare mai un elettroutensile quando si è stanchi o sotto

l’effetto di medicinali e/o sostanze alcoliche o stupefacenti.

Quando si usa un elettroutensile un attimo di distrazione è sufﬁciente

a causare gravi lesioni alle persone.

b) Usare dispositivi per la protezione personale. Indossare sempre

protezioni per gli occhi. I dispositivi per la sicurezza personale, come

le mascherine antipolvere, le calzature di sicurezza antiscivolo, il casco

e la cufﬁa, se usati in maniera appropriata, riducono i rischi di lesioni

alle persone.

c) Evitare l’avviamento accidentale. Garantire che l’interruttore è in

posizione arresto (OFF) prima di attaccare la presa. Trasportare

gli elettroutensili con il dito al di sopra dell’interruttore o attaccando

l’elettroutensile con l’interruttore acceso, aumenta il rischio di

accidenti.

d) Rimuovere tutte le chiavi di regolazione e le chiavi inglesi prima

di accendere l’elettroutensile. Una chiave inglese o una chiave di

regolazione collegata a una parte in movimento dell’elettroutensile

potrebbe causare lesioni alle persone.

e) Non andare oltre l’altezza consentita. In qualsiasi momento

mantenere i piedi poggiati su superﬁci solide e un punto di

appoggio sicuro. Un buon equilibrio consente di avere il massimo

controllo sull’elettroutensile nelle situazioni inaspettate.

Prima dell’utilizzo si raccomanda di leggere attentamente e familiarizzare con le

istruzioni contenute nel presente manuale e sulle etichette riportate sul prodotto.

Il presente manuale delle istruzioni deve essere tenuto sempre assieme al

prodotto, per consentire una rapida consultazione in futuro. Prima di utilizzare il

prodotto, assicurarsi che tutto il personale addetto al suo impiego abbia letto e

familiarizzato con le informazioni contenute nel presente manuale.

Anche quando utilizzato secondo le raccomandazioni prescritte, l’impiego

del prodotto comporta comunque dei rischi residui non eliminabili. Si

raccomanda pertanto di adottare la massima cautela durante l’utilizzo del

prodotto. Evitare di utilizzare il prodotto in caso di dubbi o incertezze sulle

corrette modalità di utilizzo.

Norme generali di sicurezza

AVVERTENZA: Leggere ed assimilare tutte le istruzioni. La non

Speciﬁche Tecniche

Tensione d’esercizio................................230-240V~

Frequenza ...............................................50Hz

Potenza ...................................................710W

Velocita a vuoto.......................................17.000min-1

Profondita di taglio max...........................2.0mm

Dimensione lama ....................................82mm

Vibrazione mano-braccio.........................3.4m/s2

Incertezza ...............................................1.5m/s2

Pressione sonora.....................................91dB(A)

Potenza sonora........................................102dB(A)

Incertezza ...............................................3dB(A)

Classe di Protezione................................

Il livello di intensita del suono per l’operatore puo superare

85dB (A) e le misure di protezione contro il rumore sono

necessarie.

Nell'ambito del nostro sviluppo continuo del prodotto, le

speciﬁche dei prodotti Silverline possono subire variazioni

senza preavviso.

Descrizione dei Simboli

La targhetta identiﬁcativa del vostro elettroutensile potrebbe riportare

dei simboli. Tali simboli sono una rappresentazione graﬁca che mira a

evidenziare importanti informazioni sul prodotto o istruzioni per il suo

utilizzo corretto e sicuro.

Indossare protezioni per l’udito.

Indossare protezioni per gli occhi.

Indossare una protezione per le vie respiratorie.

Indossare una protezione per la testa.

Indossare protezioni per le mani.

Leggere le istruzioni operative.

Doppio isolamento per una protezione supplementare.

Il prodotto è conforme alle vigenti normative e norme di sicurezza

applicabili.

Protezione Ambientale

Il simbolo del cestino barrato indica che il prodotto, una volta

diventato inservibile, non deve essere gettato tra i riﬁuti domestici

ma conferito ad un centro di raccolta differenziata per apparecchi

elettrici ed elettronici oppure riconsegnato al rivenditore al

momento dell’acquisto di apparecchio sostitutivo.

128891_Z1MANPRO1.indd 20 09/07/2013 14:26

Table of contents

Languages:

Other Silverline Planer manuals

Silverline

Silverline 344944 User manual

Silverline

Silverline 1020W User manual

Silverline

Silverline 261812 User manual

Popular Planer manuals by other brands

Virutex

Virutex AP98 operating instructions

Z.I.P.P.ER MASCHINEN

Z.I.P.P.ER MASCHINEN ZI-HB305 user manual

Contec

Contec CT 200 instruction manual

woodmizer

woodmizer MP260 Safety, Operation, Maintenance & Parts Manual

Mac allister

Mac allister MPTP1500B MAC Original instructions

Makita

Makita KP312 instruction manual

Bosch

Bosch Professional GHO 18 V-L Original instructions

Festool

Festool HL 850 E instruction manual

Wen

Wen 6552 manual

Black & Decker

Black & Decker KW750 Original instructions

Grizzly

Grizzly G1021Z parts list

Hitachi

Hitachi P 20SF Service manual

Metabo

Metabo 602082840 Original instructions

Scheppach

Scheppach HMS850 Operating and safety instructions

Makita

Makita 1002BA instruction manual

DeWalt

DeWalt DW 1150 Operation, adjustments, maintenance and spare parts

Skil

Skil 1555 instructions

Makita

Makita 1806B instruction manual
