Sima COBRA-40 User manual

COBR
A
-40
COBRA-45
E-1

ESPAÑOL
2

ESPAÑOL
ÍNDICE
DECLARACIÓN “CE” DE CONFORMIDAD ......................................................... 3
1. INFORMACIÓN GENERAL............................................................................ 5
2. DESCRIPCION GENERAL DE LA MAQUINA .................................................. 5
2.1 PICTOGRAMAS...............................................................................................................6
3. TRANSPORTE ............................................................................................. 6
4. INSTRUCCIONES DE MONTAJE................................................................... 6
4.1 CONDICIONES DE SUMINISTRO.......................................................................................6
4.2 MONTAJE DEL MANILLAR. POSICIÓN REGULABLE ...............................................................6
4.3 MONTAJE DE LA MANIVELA DE ELEVACIÓN........................................................................7
4.4 MONTAJE DEL DISCO......................................................................................................7
4.5 MAQUINAS CON MOTOR DE GASOLINA .............................................................................7
4.6 RECOMENDACIONES DE SEGURIDAD PARA EL MOTOR ........................................................7
5. INSTRUCCIONES DE PUESTA EN MARCHA Y USO........................................ 8
5.1 DEPOSITO DE AGUA.......................................................................................................8
5.2 REGULACION DE LA ALTURA DEL DISCO ...........................................................................8
5.3 PUESTA EN MARCHA. CONEXIÓN / DESCONEXIÓN..............................................................8
5.4 REALIZACION DEL CORTE. ..............................................................................................9
5.5 RECOMENDACIONES DE SEGURIDAD................................................................................9
6. MANTENIMIENTO....................................................................................... 9
6.1 TENSADO O SUSTITUCIÓN DE LAS CORREAS DE TRANSMISIÓN......................................... 10
6.2 SUSTITUCION DEL DISCO. ............................................................................................ 10
7. SOLUCION A LAS ANOMALIAS MAS FRECUENTES..................................... 11
8. CARACTERÍSTICAS TÉCNICAS.................................................................. 11
9. GARANTIA................................................................................................ 13
10. REPUESTOS............................................................................................ 13
11. PROTECCIÓN DE MEDIO AMBIENTE. ...................................................... 13
12. DECLARACION SOBRE RUIDOS............................................................... 13
13. DECLARACION SOBRE VIBRACIONES MECANICAS. ................................ 13
14. ESQUEMAS ELECTRICOS......................................................................... 14
CERTIFICADO DE GARANTIA........................................................................ 19
4

ESPAÑOL
1. INFORMACIÓN GENERAL.
ATENCIÓN: Lea y comprenda perfectamente las presentes instrucciones antes de empezar a manejar la
maquina
SIMA S.A. agradece la confianza depositada en nuestros fabricados al adquirir una CORTADORA DE JUNTAS
modelo COBRA
Este manual le proporciona las instrucciones necesarias para su puesta en marcha, utilización, mantenimiento
y, en su caso, reparación. Se señalan también los aspectos que pueden afectar a la seguridad y salud de los usuarios
durante la realización de cualquiera de dichos procesos. Si se siguen las citadas instrucciones y se opera como se
indica, se obtendrá un servicio seguro y un mantenimiento sencillo.
Por ello, la lectura de este manual es obligatoria para cualquier persona que vaya a ser responsable del uso,
mantenimiento o reparación de la citada maquina.
Se recomienda tener siempre este manual en un lugar fácilmente accesible donde se esté
utilizando la maquina.
2. DESCRIPCION GENERAL DE LA MAQUINA
•Las Cortadoras de Juntas de Dilatación SIMA S.A., modelos COBRA, están diseñadas y fabricadas para la
realización de cortes sobre superficies horizontales de asfalto, hormigón, terrazo y materiales similares
utilizando discos de diamante a alta velocidad, la cortadoras de juntas modelos COBRA que son guiados o
conducidos a mano, deben ser empujados manualmente por el usuario de la máquina para realizar el corte
del material. La herramienta es refrigerada mediante agua suministrada desde el deposito en los modelos que
lo incorporan, también tienen la posibilidad de conectar la toma de agua directamente de la red.
Cualquier otro uso que se le pueda dar a esta maquina se considera inadecuado y puede resultar
peligroso, por lo que queda expresamente prohibido.
•Sus características constructivas son las siguientes, regulación de altura de corte mediante maneta o volante,
provisto de un elemento de bloqueo para impedir el movimiento.
•Incorpora depósito de agua con posibilidad de conexión a una red externa.
•Equipada de un sistema de parada de emergencia en el pupitre de mandos.
•La máquina está dotada de ruedas de caucho blando y llanta de aluminio con doble rodamiento estanco.
•Equipada con resguardo para el disco y refrigeración por agua con llave reguladora de paso de caudal.
•Equipada con toma de conexión de agua para red externa
•La máquina es accionada por motor de combustión para generar el movimiento del disco de corte, con mando
acelerador incorporado en el motor.
•La estructura de la máquina está pintada al horno con pintura epoxy – poliéster lo que le confiere una alta
resistencia a la superficie y mantiene la estructura protegida de la corrosión.
•Máquina protegida con pantalla antisalpicaduras que evita la proyección de agua en la dirección del corte
hacia la parte posterior de la máquina.
•Equipada de un elemento de guía para la señalización de la línea de corte.
•Monta una transmisión de poleas y correa flexible, la transmisión esta protegida con un resguardo para
impedir el acceso a los elementos en movimiento.
•El chasis dispone de elementos de aprensión para facilitar la elevación y el transporte.
•La máquina está fabricada con manillares regulables en altura ofreciendo comodidad y facilidad de conducción
al operador para empuje y accionamiento de la misma.
•Disponen de una escala graduada de indicación de la profundidad de corte.
5

ESPAÑOL
2.1 PICTOGRAMAS.
Los pictogramas incluidos en la maquina tienen el siguiente significado:
LEER MANUAL
DE STRUCCIONES
ES OBLIIGATORIO E
CASCO, GAFAS Y PR
L USO DE
OTECCION ACUSTICA
IN
ES OBLIGATORIO EL
US
USO DE CALZADOES OBLIGATORIO EL
DE SEGURIDADO DE GUANTES
3. TRANSPORTE
Cuando se trate de desplazamientos cortos sobre superficies regulares, la Cortadora de Juntas modelo
COBRA, se puede desplazar sobre sus propias ruedas empujándola manualmente después de elevar al máximo el disco
de corte.
Para cuando el transporte requiera la elevación de la maquina, se ha previsto un gancho de elevación situada
en su parte superior que permite suspender la maquina con total seguridad.(Ver Figura 2). Su peso y dimensiones
permiten utilizar vehículos ligeros. Los medios de transporte que se utilicen deben garantizar su seguridad.
ATENCIÓN: Usar cables cadenas o elementos de suspensión homologados con resistencia suficiente para el
peso de la maquina (Ver etiqueta de características en la misma maquina). En los movimientos de descenso, depositar
la maquina suavemente evitando cualquier golpe violento sobre las ruedas que pueda deteriorar algún componente.

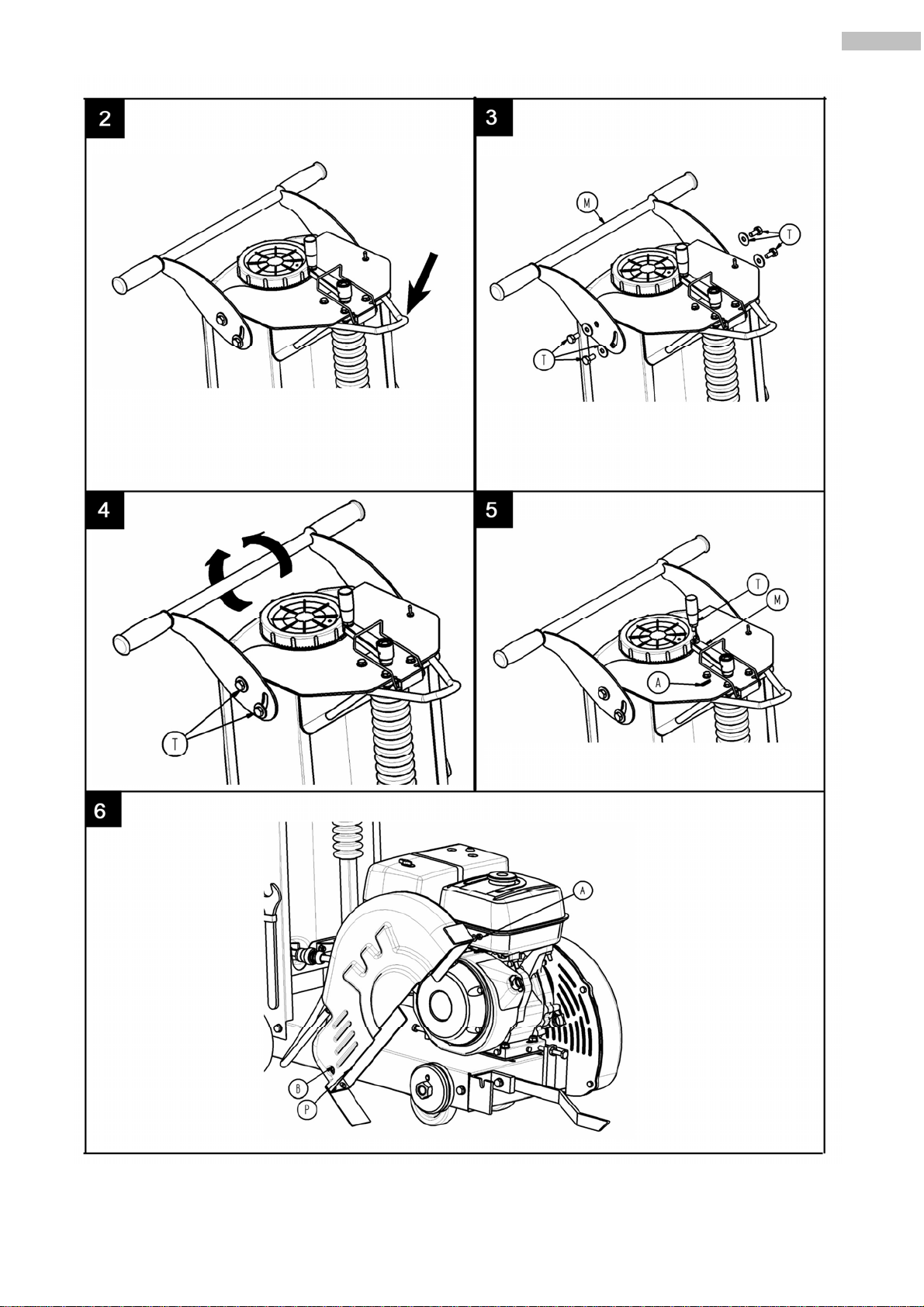

La maquina deberá ser elevada por donde indica la flecha de la figura 2.
4. INSTRUCCIONES DE MONTAJE
4.1 CONDICIONES DE SUMINISTRO
Las distintas versiones de Cortadoras de Juntas del modelo COBRA, se suministran en embalajes individuales.
Al abrir el embalaje, el usuario se encontrara con los siguientes elementos:
•Cuerpo de la maquina sin disco de corte y con el manillar desmontado.
•Un manillar.
•Bolsa conteniendo una maneta para la manivela de elevación del disco, una llave allen de 4mm, un manual
de instrucciones de la maquina y su garantía, y un libro de instrucciones propio del motor.
•Juego de llaves para montaje, mantenimiento y operaciones de cambio del disco
4.2 MONTAJE DEL MANILLAR. POSICIÓN REGULABLE
Dada su facilidad de montaje y por razones de volumen de embalaje, el manillar se suministra sin montar. Para
colocarlo, se retiraran los tornillos y arandelas (T, Fig.3) que el cuerpo de la maquina llevará presentados en los mismos
taladros que se van a utilizar. El manillar (M, Fig.3) se colocara en el cuerpo de la maquina tal y como se indica y se
apretaran los tornillos citados hasta fijarlo perfectamente.
El manillar de las Cortadoras de Juntas modelo COBRA esta diseñado de manera que permite su regulación en altura
para poder adaptarse a las preferencias de los distintos usuarios. Esta regulación se consigue aflojando sin retirar los
tornillos (T, Fig.4) que lo fijan al cuerpo de la maquina usando la llave que va en dotación. Mediante las ranuras que
6

ESPAÑOL
lleva, y empujando manualmente, el manillar gira sobre uno de esos tornillos hasta conseguir la posición mas cómoda
para el usuario. Volver a apretarlos nuevamente. (Ver Figura 4).
4.3 MONTAJE DE LA MANIVELA DE ELEVACIÓN
La manivela de regulación de la altura del disco, (M, Fig.5) se monta en fábrica sin la maneta (T, Fig.5) por
razones de embalaje y para evitar posibles golpes durante el transporte. Para montar dicha maneta, basta con
roscarla a la manivela usando para ello la llave allen de 4 mm. La manivela (M, Fig.5) puede ser desmontada de
su alojamiento retirando el pasador (A Fig. 5)
4.4 MONTAJE DEL DISCO
Obtendrá un mayor rendimiento y un mejor resultado utilizando siempre el disco adecuado para el material
que se va a cortar. Los discos que se usan van refrigerados por agua, para lo cual las cortadoras de Juntas
modelo COBRA incorporan un sistema de refrigeración que garantiza el caudal necesario para ello.
El resguardo del disco de los modelos COBRA, (P, Fig.6) es abatible sobre uno de sus extremos, lo que
permite las operaciones de montaje y cambio del disco de una manera rápida y sencilla.
Se procederá de la siguiente forma:
•Aflojar la tuerca de fijación (A, Fig.6) del resguardo al chasis con la llave plana de 17 mm que la maquina lleva en
dotación. No es necesario retirarla del todo.
•Abatir la protección al máximo sobre el tornillo que sirve de eje de giro (B, Fig.6)
•Bloquear el giro del eje del disco con la llave plana de 30 mm (L, Fig.7) que lleva la misma maquina. El eje se ha
diseñado con dos caras planas para permitir el perfecto alojamiento de la llave.
•Aflojar la tuerca del eje (C, Fig.7) con la llave plana de 36mm (P, Fig.7) que también lleva la maquina en dotación
y retirar la brida exterior del disco (E, Fig.7). ATENCIÓN: La tuerca es de rosca a izquierdas.
•Colocar el disco sobre su eje haciendo coincidir el taladro pequeño con el pasador fijo de la brida interior (I, Fig.7).
•Volver a colocar la brida exterior acoplándola igualmente al pasador fijo de la brida interior y apretar
perfectamente la tuerca del eje usando de nuevo las dos llaves planas
•Bajar el resguardo y fijarlo bien al chasis con su correspondiente tuerca
Asegúrese siempre de que el sentido de giro del disco es correcto. Debe de coincidir con el que
marque la flecha dibujada en el mismo disco y con el que marque la flecha dibujada en el lateral del resguardo del
disco.
Compruebe también el correcto acoplamiento entre disco y bridas antes del apriete definitivo de la
tuerca.
4.5 MAQUINAS CON MOTOR DE GASOLINA
Las Cortadoras de Juntas modelos COBRA se suministra con aceite en el motor y sin combustible.
Se deberán observar en todo momento las instrucciones del manual propio del motor.
Evite derrames de combustible sobre la máquina al llenar el depósito ya que pueden resultar peligrosos o
afectar a algún elemento de la misma.
Antes de arrancar el motor, comprobar el nivel de aceite en el carter situando la máquina en una superficie
plana y el motor parado, si fuese necesario, rellenar hasta completar el nivel con el tipo de aceite recomendado por el
fabricante del motor
4.6 RECOMENDACIONES DE SEGURIDAD PARA EL MOTOR
•Rellene el depósito de combustible y no lo llene excesivamente, haga esta operación en lugar
ventilado.
•Procure evitar la inhalación del vapor que se desprende al rellenar el depósito.
•Evite derramar combustible y tenga presente esta operación cada vez que se rellene el depósito,
los vapores y el combustible derramado son altamente inflamables bajo ciertas condiciones y
pueden incendiarse.
•No fume durante la operación de llenado y evite la presencia de fuego o chispas, incluso en el
lugar donde guarde el combustible.
•Si se derrama combustible debe limpiarse y permitir la disipación de los vapores antes de
arrancar el motor.
•No coloque elementos inflamables sobre el motor.
•Evite el contacto del combustible con la piel.
7

ESPAÑOL
•No permita que se utilice el motor sin tener presente las instrucciones necesarias.
•No toque el motor ni permita que nadie lo haga cuando este caliente, podría causarle
quemaduras en la piel.
•No deje que niños o animales domésticos se acerquen al motor.
•Mantenga el combustible fuera del alcance de los niños.
•No repostar con el motor en marcha ni fumar durante la operación. Procure hacerlo en lugares
con buena ventilación.
5. INSTRUCCIONES DE PUESTA EN MARCHA Y USO
ATENCIÓN: Deben seguirse todas las recomendaciones de seguridad señaladas y cumplir con la normativa
de prevención de riesgos laborales de cada lugar.
5.1 DEPOSITO DE AGUA
Las Cortadoras de Juntas modelo COBRA, incorporan un depósito de agua de 40 litros de capacidad (D,
Fig.8) para la refrigeración del disco de corte.
5.2 REGULACION DE LA ALTURA DEL DISCO
Las Cortadoras de Juntas modelo COBRA disponen de regulación de altura del disco mediante la manivela que
se encuentra en la parte superior de la maquina (M, Fig.8). Para bajar el disco se girará en el sentido de las agujas
del reloj y para elevarlo se hará en sentido contrario tal y como se indica en los dibujos informativos que lleva la
propia maquina. (Ver Figura 8).
La posición del disco en cada momento se señala en un índice graduado que incorporan estos modelos (Ver
detalle A Fig. 8)
Para evitar variaciones en la profundidad de corte debidas a giros no previstos de la manivela de regulación
de altura, se dispone de un sencillo mecanismo de bloqueo que inmoviliza dicha manivela en la posición deseada (B,
Fig. 8). Cada vez que se vaya a modificar la altura del disco se tendrá previamente que liberar la manivela de dicho
bloqueo.
5.3 PUESTA EN MARCHA. CONEXIÓN / DESCONEXIÓN
Para arrancar el motor se procederá de la siguiente forma:
Esta máquina, NO TIENE QUE SER UTILIZADA BAJO LA LLUVIA. TRABAJAR SIEMPRE CON BUENAS
CONDICIONES DE ILUMINACION.
•Elevar el disco de corte hasta que quede unos centímetros por encima del suelo.
•Comprobar el nivel de aceite del motor. Si está por debajo del mínimo, no arrancará.
•Abrir la válvula de combustible
•Cerrar el estrangulador. (No es necesario si el motor esta caliente o la temperatura es alta.)
•Colocar la palanca del gas del motor en posición de ligera aceleración.
•Girar el conmutador del motor a la posición ON
•Comprobar que el mando de parada situado en panel de mandos esta activada ( C, Fig. 9)
•Poner en marcha el motor tirando de la empuñadura del arrancador de retroceso.
•Dejar calentar el motor a bajas revoluciones y después abrir el estrangulador y colocar la palanca del gas
en la posición de aceleración adecuada para el trabajo previsto.
•Para detener el motor, desacelere completamente y pulse el mando de parada situado en panel de mandos (C, Fig.
9) no es necesario colocar el conmutador del motor en posición OFF para conseguir la parada ya que esta se consigue
mas cómodamente desde este mando
•A continuación cerrar la válvula de combustible
Para mas detalles sobre las operaciones en el motor, ver su libro de instrucciones.
8

ESPAÑOL
5.4 REALIZACION DEL CORTE.
Las Cortadoras de Juntas modelos COBRA realizan su trabajo de una manera segura y sencilla siguiendo las
siguientes recomendaciones:
Poner en marcha el motor con el disco elevado por encima de la zona de corte
Colocar la maquina con el disco sobre la línea prevista de trabajo y bajar la guía de corte (G, Fig.11) hasta
hacerla coincidir con la línea de referencia.
Antes de empezar a cortar, abrir la llave de paso del deposito de agua (A, Fig.11). El disco debe recibir la
cantidad de agua suficiente para garantizar su perfecta refrigeración. Un disco mal refrigerado sufrirá deterioros y
desgastes prematuros.
Con el motor a máximas revoluciones bajar el disco lentamente hasta conseguir la profundidad de corte
deseada. Mientras el disco desciende, es oportuno dar un ligero avance a la maquina para evitar la duplicación del arco
del trabajo del propio disco.
Una vez conseguida la profundidad de corte requerida, proceder a avanzar empujando la maquina sobre la
línea de corte prefijada. La velocidad de avance no deberá sobrepasar la que permita el disco en función de la
profundidad de corte así como la dureza del material y la potencia del motor. Si el disco tiende a salirse del corte es
debido a un avance excesivo y deberemos por tanto disminuirlo.
No intente corregir la línea de corte con tirones violentos ya que podrían producirse deformaciones en el
disco y daños en otros elementos.
Para detener la maquina, proceda previamente a retirar el disco de la zona de corte levantándolo unos
centímetros del suelo, nunca pare la maquina con el disco dentro del corte.
5.5 RECOMENDACIONES DE SEGURIDAD.
•Las Cortadoras de Juntas modelos COBRA deben ser utilizadas por personas que estén familiarizadas con su
funcionamiento.
•Antes de poner en marcha la maquina, lea atentamente las instrucciones y observe el cumplimiento de las
normas de seguridad.
•Asegúrese que la maquina a utilizar esta en perfecto estado técnico y totalmente operativa.
•No ponga en marcha la maquina si no tiene montadas todas las protecciones con que ha sido diseñada.
•Se aconseja el uso de gafas de protección, botas de seguridad, y protección auditiva. Usar siempre material
homologado.
•Prohibir el acceso de personas ajenas a la zona de trabajo de la maquina.
•La ropa de trabajo no debe incluir prendas sueltas que puedan ser atrapadas por las partes móviles de la
maquina.
•Cuando tenga que desplazar la maquina, hágalo siempre con el motor parado.
•Antes de arrancar el motor, asegúrese de que el disco no toca el suelo.
•Los lugares de trabajo deben estar siempre bien ventilados ya que los gases de combustión desprendidos
por el escape del motor son tóxicos.
•Cuide especialmente de no tocar el escape del motor con la maquina en funcionamiento ya que este alcanza
altas temperaturas, llegando a mantenerse durante algunos minutos incluso después de la parada.
•Tenga en cuenta también las recomendaciones de seguridad establecidas por el fabricante del motor en su
libro de instrucciones.
•No utilice agua a presión para limpiar la máquina.
•Al final de cada jornada apague la máquina y desconéctela.
SIMA S.A. no se responsabiliza de las consecuencias que puedan acarrear usos inadecuados de la Cortadora de
Juntas.
6. MANTENIMIENTO.
Las operaciones de mantenimiento deben ser realizadas preferentemente por personas que conozcan la
maquina y su funcionamiento.
•Cualquier manipulación en la maquina debe hacerse con el motor parado.
•Tener siempre en cuenta las recomendaciones de seguridad mencionadas en este manual así como las que
aparezcan en el del motor de gasolina.
•Engrasar cada 80 horas los soportes de rodamientos para el eje disco, soporte de rodamiento de la
manivela del husillo de elevación y husillo de elevación.
•Controlar el nivel de aceite del motor con la maquina colocada siempre en un plano horizontal. Los
motores que montan las Cortadoras de Juntas modelos COBRA, llevan alarma por bajo nivel de aceite, de
9

ESPAÑOL
manera que cuando el nivel queda por debajo del mínimo, se para el motor y no arranca hasta que no se
haya añadido aceite suficiente.
•Usar aceite del tipo SAE 15W- 40.
•Limpie la maquina con la frecuencia que sea necesario y en caso de observar anomalías o mal
funcionamiento háganla revisar por un técnico especializado.
•No olvide retirar de la maquina los útiles y herramientas utilizados en cada operación de mantenimiento.
•Queda prohibido cualquier tipo de modificación en alguna de las piezas o elementos de la maquina que el
usuario haga de forma independiente. SIMA S.A. no será en ningún caso responsable de las consecuencias
que se puedan derivar del incumplimiento de éstas recomendaciones.
•Si la maquina no esta cubierta cúbrala con tela impermeable.
6.1 TENSADO O SUSTITUCIÓN DE LAS CORREAS DE TRANSMISIÓN.
Las correas de transmisión (C, Fig.10), son elementos que con el uso pueden disminuir su tensión y aflojarse
por debajo del límite permitido. Es necesario comprobar periódicamente que su tensión sea la correcta de tal manera
que oprimiéndolas con fuerza con los dedos, la deformación que se consiga debe tener aproximadamente una flecha
de 8mm.
Igualmente se pueden desgastar con el trabajo normal de la maquina por lo que será necesaria su sustitución
cuando estén deterioradas.
Para verificar la tensión de las correas, tensarlas o sustituirlas tendremos que retirar el resguardo de la
transmisión (P, Fig.10) aflojando las tuercas (T, Fig.10).
Si hay que tensarlas, se desplazara el motor hacia atrás, aflojando las tuercas que lo fijan al chasis (A,
Fig.10) y apretando el tornillo tensor (R, Fig.10). Una vez conseguida la tensión adecuada, volver a apretar bien las
tuercas del motor.
Si hay que reemplazar las correas de transmisión, se desplazara el motor hacia la parte delantera aflojando
las tuercas de sujeción (A Fig. 10) y aflojando también el tornillo tensor (R Fig. 10) De esta forma podrán retirarse
fácilmente y se sustituirán por unas nuevas. Después se volverá a mover el motor hacia atrás apretando el tornillo
tensor hasta conseguir la tensión correcta de las correas y se apretaran de nuevo las tuercas del motor.
Siempre que se retire el resguardo de la transmisión para acceder a esta y realizar algún cambio, es
conveniente también comprobar la correcta alineación entre las poleas del motor y del disco. Esta operación se efectúa
apoyando una regla en la cara exterior de las mismas y comprobando que no existe separación en ningún punto.
Si no estuviesen alineadas, desplazaremos el motor hacia donde sea necesario para conseguir la alineación
correcta, cuidando también que las correas queden bien tensadas.
Después de cualquiera de estas operaciones se volverá a colocar el resguardo de la transmisión (P, Fig.10)
y se fijará bien con sus tuercas.
IMPORTANTE
Las correas de la transmisión tienen que ser revisadas y tensadas tras una jornada de trabajo de 8
horas, esta demostrado que tras varias horas de trabajo, las transmisiones por correas de perfil clásico
aumentan su longitud debido a roces, temperatura, tensiones, etc..
Cuando la transmisión de la maquina es por correas planas de perfil dentado no es necesario hacer
ajuste de la tensión, esta transmisión no necesita una tensión excesiva salvo la necesaria para su buen
funcionamiento.
6.2 SUSTITUCION DEL DISCO.
Un disco en buen estado es fundamental para conseguir un rendimiento óptimo de la Cortadora de Juntas.
Sustitúyalo cada vez que sea necesario
Utilice discos originales SIMA y elija siempre el más apropiado para el material que se va a cortar. SIMA S.A.
dispone de una gama completa que cubre todas las necesidades y que facilita la elección correcta.
10

ESPAÑOL
7. SOLUCION A LAS ANOMALIAS MAS FRECUENTES
ANOMALIA POSIBLE CAUSA SOLUCION
Alarma bajo nivel de aceite esta
activada Añadir aceite hasta completar nivel
Válvula de combustible cerrada Abrir válvula de combustible
Motor no arranca
Interruptor del motor o de la maquina
en posición OFF Colocar interruptores de motor y
maquina en posición ON
Aceleración insuficiente Acelerar motor al máximo
Correas destensadas Tensar correas
Avance excesivo Disminuir avance
Disco inapropiado Usar un disco apropiado para el
material que se esta cortando.
Disco se detiene en el corte o no corta
según lo previsto
Baja potencia en motor Revisar motor en Servicio Técnico
Refrigeración insuficiente Comprobar que le llega agua
suficiente
Avance excesivo Disminuir avance
Desgaste prematuro del disco
Disco inapropiado Usar un disco apropiado para el
material que se esta cortando
Tensar correas
Disminuir avance
Las correas patinan sobre las poleas
Usar un disco adecuado para el
material que se esta cortando.
Desgaste prematuro de correas
Poleas desalineadas Alinear poleas
8. CARACTERÍSTICAS TÉCNICAS
DATOS COBRA-40-G13H COBRA-40-G13,5R
MOTOR HONDA GX390 ROBIN EH41D
COMBUSTIBLE Gasolina Gasolina
ARRANQUE Manual retráctil Manual retráctil
POTENCIA MAXIMA 13HP/9,6KW 13,5HP/9,9KW
R.P.M. MOTOR 3600 3600
AVANCE DEL CORTE Manual Manual
Ø EXTERIOR DISCO mm. 400 400
Ø INTERIOR DISCO mm. 25,4 25,4
SITUACIÓN DEL DISCO Derecha Derecha
PROFUNDIDAD DE CORTE mm 120 120
CAPACIDAD DEPOSITO DE AGUA L. 40 40
REFRIGERACION DEL DISCO Dos caras Dos caras
PESO NETO Kg. 108 108
SISTEMA REGULACIÓN PROFUNDIDAD Mecánico Mecánico
DIMENSIONES L x A x H (mm.) 1580x620x93 0 1580x620x930
11

ESPAÑOL
DATOS COBRA-45-G13H COBRA-45-G13,5R
MOTOR HONDA GX390 ROBIN EH41D
COMBUSTIBLE Gasolina Gasolina
ARRANQUE Manual retráctil Manual retráctil
POTENCIA MAXIMA 13HP/9,6KW 13,5HP/9,9KW
R.P.M. MOTOR 3600 3600
AVANCE DEL CORTE Manual Manual
Ø EXTERIOR DISCO mm. 450 450
Ø INTERIOR DISCO mm. 25,4 25,4
SITUACIÓN DEL DISCO Derecha Derecha
PROFUNDIDAD DE CORTE mm 145 145
CAPACIDAD DEPOSITO DE AGUA L. 40 40
REFRIGERACION DEL DISCO Dos caras Dos caras
PESO NETO Kg. 108 108
SISTEMA REGULACIÓN PROFUNDIDAD Mecánico Mecánico
DIMENSIONES L x A x H (mm.) 1580x620x930 1580x620x930
12

ESPAÑOL
9. GARANTIA
SIMA, S.A. fabricante de maquinaria para la construcción, dispone de una red de servicios técnicos Red
SERVÍ-SIMA. Las reparaciones efectuadas en garantía por nuestra Red SERVÍ-SIMA, están sometidas a unas
condiciones con objeto de garantizar el servicio y calidad de las mismas.
SIMA. S.A. garantiza todos sus fabricados contra cualquier defecto de fabricación, quedando amparados por
las condiciones especificadas en el documento adjunto CONDICIONES DE GARANTIA.
Las condiciones de garantía cesaran en caso de incumplimiento de las condiciones de pago establecidas.
SIMA S.A. se reserva el derecho de modificar sus productos sin previo aviso
10. REPUESTOS
Los repuestos disponibles para las Cortadoras de Juntas modelo COBRA-40-45, fabricadas por SIMA S.A.,
están identificados en los planos de repuestos de la máquina que se adjuntan con el presente manual.
Para solicitar cualquiera de ellos, deberá ponerse en contacto con el departamento de post-venta de SIMA
S.A. y especificar claramente el número con el que esta señalado, así como el modelo, número de fabricación y
año de fabricación que aparece en la placa de características de la maquina a la cual va destinado.
11. PROTECCIÓN DE MEDIO AMBIENTE.
Se deberán recuperar las materias primas en lugar de desechar los restos. Los aparatos, accesorios,
fluidos y embalajes deberán ser enviados a sitios indicados para su reutilización ecológica. Los
componentes de plástico están marcados para su reciclaje seleccionado.
R.A.E.E. Los residuos de aparatos eléctricos y electrónicos deberán ser depositados en
lugares indicados para su recogida selectiva.
12. DECLARACION SOBRE RUIDOS.
Nivel de potencia acústica emitido por la maquina ponderado.
COBRA-40/45G13H LWA (dBa) 95
COBRA-40/45G13R LWA (dBa) 95
13. DECLARACION SOBRE VIBRACIONES MECANICAS.
El nivel de exposición a la vibración transmitida al sistema mano-brazo es:
MODELO PARA MANO IZQUIERDA m/ s² PARA MANO DERECHA m/ s²
COBRA-40/45G13H 0,00510968383 0,00223113067
COBRA-40/45G13R 0,00510968383 0,00223113067
13

ESPAÑOL
14. ESQUEMAS ELECTRICOS
COBRA 40-45 G13 Motor Robin
14

ESPAÑOL
COBRA-40-45 G13 Motor Honda
15

16
ESPAÑOL

ESPAÑOL
17

ESPAÑOL
18
ESPAÑOL
18

ESPAÑOL
CERTIFICADODEGARANTIA SERVICIOPOST-VENTA
EJEMPLAR PARA EL USUARIO FINAL
DATOS MÁQUINA
ETIQUETA MATRÍCULA
DATOS COMPRADOR NOMBRE
DIRECCIÓN
C.P./POBLACIÓN
PROVINCIA/PAÍS
Telf.: Fax:
e-mail
FECHA DE LA COMPRA
Firma y sello por el establecimiento Vendedor Firma del Cliente
CONDICIONES DE GARANTIA
1.) SIMA, S.A. garantiza sus productos contra cualquier defecto de fabricación haciéndose cargo de la reparación de los equipos averiados por esta causa,
durante un periodo de UN AÑO, contados a partir de la FECHA DE COMPRA, que OBLIGATORIAMENTE debe reflejarse en el Certificado de Garantía.
2.) La garantía, cubre exclusivamente la mano de obra y reparación de las piezas defectuosas del producto cuyo modelo y número de serie de fabricación se
indica en el Certificado de Garantía.
3.) Quedan totalmente excluidos los gastos originados por desplazamientos, dietas, alojamiento, así como los gastos de transporte hasta el domicilio de SIMA
S.A., que serán por cuenta de cliente.
4.) No podrán atribuirse a defectos de fabricación las averías producidas por malos tratos, golpes, caídas, siniestros, uso indebido, exceso de voltaje,
instalación inadecuada u otras causas no imputables al producto.
5.) Las reparaciones amparadas por la GARANTIA, únicamente podrán realizarlas la propia empresa SIMA, S.A. o entidades autorizadas por ella, siendo
competencia final del departamento técnico de SIMA S.A. la aceptación de la reparación en Garantía.
6.) Esta Garantía queda anulada a todos los efectos en los siguientes casos:
a) Por modificación y/o manipulación del Certificado de garantía.
b) Cuando por hecho o claro indicio las piezas que componen el producto se hayan reparado, modificado o sustituido, en todo o parte, por taller, entidad o
persona NO autorizada por el departamento Técnico de SIMA,S.A.
c) Cuando se instalen en el producto piezas o dispositivos no homologados por SIMA, S.A.
7.) SIMA S.A. no asume la responsabilidad de los daños derivados o vinculados a una avería del producto. Estos incluyen, pero sin limitarse a ellos, las
molestias, los gastos de transporte, las llamadas telefónicas y la perdida de bienes personales o comerciales, así como la pérdida de sueldo o ingreso.
8.) En los motores eléctricos o de explosión, en caso de avería durante el periodo de Garantía, deben ser enviados al domicilio de SIMA S.A. o al servicio
técnico autorizado por el fabricante del motor, para la determinación de su Garantía.
9.) El Certificado de Garantía deberá estar en poder de SIMA S.A. en un plazo no superior a los TREINTA días naturales a partir de la fecha de venta del
producto, para poder ser beneficiario de la Garantía .Para reclamar la garantía deberá presentar factura de compra sellada por el establecimiento vendedor
con el número de serie del producto.
SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A.
POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250
18220 ALBOLOTE (GRANADA)
Telf.: 34 - 958-49 04 10 – Fax: 34 - 958-46 66 45
FABRICACIÓN DE MAQUINARIA PARA LA CONSTRUCCIÓN
ESPAÑA
19

ESPAÑOL
20

ESPAÑOL
CERTIFICADODEGARANTIA SERVICIOPOST-VENTA
EJEMPLAR PARA DEVOLVER AL FABRICANTE
DATOS MÁQUINA
ETIQUETA MATRÍCULA
DATOS COMPRADOR NOMBRE
DIRECCIÓN
C.P./POBLACIÓN
PROVINCIA/PAÍS
Telf.: Fax:
e-mail
FECHA DE LA COMPRA
Firma y sello por el establecimiento Vendedor Firma del Cliente
CONDICIONES DE GARANTIA
1.) SIMA, S.A. garantiza sus productos contra cualquier defecto de fabricación haciéndose cargo de la reparación de los equipos averiados por esta causa,
durante un periodo de UN AÑO, contados a partir de la FECHA DE COMPRA, que OBLIGATORIAMENTE debe reflejarse en el Certificado de Garantía.
2.) La garantía, cubre exclusivamente la mano de obra y reparación de las piezas defectuosas del producto cuyo modelo y número de serie de fabricación se
indica en el Certificado de Garantía.
3.) Quedan totalmente excluidos los gastos originados por desplazamientos, dietas, alojamiento, así como los gastos de transporte hasta el domicilio de SIMA
S.A., que serán por cuenta de cliente.
4.) No podrán atribuirse a defectos de fabricación las averías producidas por malos tratos, golpes, caídas, siniestros, uso indebido, exceso de voltaje,
instalación inadecuada u otras causas no imputables al producto.
5.) Las reparaciones amparadas por la GARANTIA, únicamente podrán realizarlas la propia empresa SIMA, S.A. o entidades autorizadas por ella, siendo
competencia final del departamento técnico de SIMA S.A. la aceptación de la reparación en Garantía.
6.) Esta Garantía queda anulada a todos los efectos en los siguientes casos:
a) Por modificación y/o manipulación del Certificado de garantía.
b) Cuando por hecho o claro indicio las piezas que componen el producto se hayan reparado, modificado o sustituido, en todo o parte, por taller, entidad o
persona NO autorizada por el departamento Técnico de SIMA,S.A.
c) Cuando se instalen en el producto piezas o dispositivos no homologados por SIMA, S.A.
7.) SIMA S.A. no asume la responsabilidad de los daños derivados o vinculados a una avería del producto. Estos incluyen, pero sin limitarse a ellos, las
molestias, los gastos de transporte, las llamadas telefónicas y la perdida de bienes personales o comerciales, así como la pérdida de sueldo o ingreso.
8.) En los motores eléctricos o de explosión, en caso de avería durante el periodo de Garantía, deben ser enviados al domicilio de SIMA S.A. o al servicio
técnico autorizado por el fabricante del motor, para la determinación de su Garantía.
9.) El Certificado de Garantía deberá estar en poder de SIMA S.A. en un plazo no superior a los TREINTA días naturales a partir de la fecha de venta del
producto, para poder ser beneficiario de la Garantía .Para reclamar la garantía deberá presentar factura de compra sellada por el establecimiento vendedor
con el número de serie del producto.
SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A.
POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250
18220 ALBOLOTE (GRANADA)
Telf.: 34 - 958-49 04 10 – Fax: 34 - 958-46 66 45
FABRICACIÓN DE MAQUINARIA PARA LA CONSTRUCCIÓN
ESPAÑA
21
