1. INFORMACIÓN GENERAL.
ATENCIÓN: Lea y comprenda perfectamente las presentes instrucciones antes de empezar a manejar la
máquina.
Este manual le proporciona las instrucciones necesarias para su puesta en marcha, utilización, mantenimiento
y, en su caso, reparación. Se señalan también los aspectos que pueden afectar a la seguridad y salud de los usuarios
durante la realización de cualquiera de dichos procesos. Si se siguen las citadas instrucciones y se opera como se
indica, se obtendrá un servicio seguro y un mantenimiento sencillo.
Por ello, la lectura de este manual es obligatoria para cualquier persona que vaya a ser responsable del uso,
mantenimiento o reparación de la citada máquina.
Las Cortadoras SIMA S.A., modelo MAGNUM, están diseñadas y fabricadas para cortar a pie de obra bloques
de termoarcilla. La herramienta de corte es un disco de diamante accionado por un motor eléctrico y refrigerado por
agua que impulsa una pequeña bomba también eléctrica. El avance del disco se realiza manualmente mediante un
volante.
Cualquier otro uso que se le pueda dar a esta máquina se considera inadecuado y puede resultar
peligroso, por lo que queda expresamente prohibido.
Se recomienda tener siempre este manual en un lugar fácilmente accesible donde se esté
utilizando la máquina.
2. DESCRIPCIÓN GENERAL DE LA MÁQUINA
•Las Cortadoras SIMA S.A., modelos MAGNUM 700L y 1000L, están diseñadas y fabricadas para cortar bloques
de termoarcilla y bloques de hormigón, pudiéndose cortar otros materiales de construcción eligiendo el disco
apropiado. Este modelo de máquina está fabricado con materiales de primera calidad.
•La herramienta de corte es un disco de diamante accionado por un motor eléctrico y refrigerado por agua
impulsada por una bomba eléctrica. El avance del disco se realiza manualmente mediante transmisión y
volante incorporado al cabezal de corte para su desplazamiento.
•Por su gran potencia y envergadura de disco, está indicada para el corte con precisión de materiales de
grandes dimensiones.
•Permite la elevación y descenso del cabezal de corte a distintas alturas, realizando esta operación de forma
manual rápida y sencilla, mediante giro y bloqueo del cabezal con el mando previsto a tal fin.
•El cabezal en el cual está montado el motor se mantiene de forma equilibrada cuando se anula el bloqueo del
mismo. Este equilibrio se consigue mediante un muelle que lo mantiene en suspensión.
•El cabezal de corte permite realizar cortes de dos formas diferentes, una posición con altura de disco
establecida y cabezal bloqueado para cortes longitudinales, y otra posición con el cabezal flotante para
realizar cortes verticales.
•El chasis construido en acero evita vibraciones durante el corte consiguiendo un mayor rendimiento de los
discos de diamante. La estructura monobloc descansa sobre cuatro ruedas, dos de ellas con freno para
facilitar el desplazamiento y estacionamiento de la máquina.
•Dispone de un gran depósito de agua extraíble para su limpieza, fabricado en acero galvanizado. Todos los
elementos más importantes en contacto con el agua son de material de acero galvanizado.
•Construida conforme a Directiva Comunitaria.
•El disco es accionado por transmisión de correas, totalmente silenciosa.

5
ESPAÑOL
•El resguardo del disco de corte se ha diseñado para que este sea refrigerado por ambas caras mediante agua
impulsada por la bomba desde el depósito, y está prevista la posibilidad de conectar el grifo de la
refrigeración a una red de agua externa. La bomba de refrigeración se pone en marcha simultáneamente con
el motor.
•Todos los rodamientos del motor con grado de estanqueidad aseguran una larga vida a sus elementos.
•La estructura de la máquina está pintada al horno con pintura epoxy –poliéster lo que le confiere una alta
resistencia a la superficie y mantiene la estructura protegida de la corrosión.
•La equipación eléctrica cumple la normativa de seguridad comunitaria.
•La máquina está protegida con pantalla antisalpicaduras para evitar proyección de agua al entorno exterior de
la máquina.
•La sustitución del disco se realiza de forma rápida y sencilla retirando el lateral del resguardo del disco, el
cual esta sujeto por elementos de fijación seguros, siendo necesario utilizar herramienta para su retirada.
•Este modelo de máquina esta construida conforme a Directivas Comunitarias.
•Fácil manejo en la realización del corte por volante, al ser el cabezal el que se desplaza sobre guías
prismáticas montado sobre rodamientos estancos.
•La máquina permite ser trasladada por medios de elevación haciendo uso de los cuatro elementos integrados
en su estructura para utilizar eslingas o cadenas homologadas.
2.1 PICTOGRAMAS.
Los pictogramas incluidos en la máquina tienen el siguiente significado:
LEER MANUAL
DE INSTRUCCIONES
ES OBLIGATORIO EL USO DE
CASCO, GAFAS Y PROTECCIÓN ACUSTICA
ES OBLIGATORIO EL USO DE CALZADO
DE SEGURIDAD
ES OBLIGATORIO EL
USO DE GUANTES

6
ESPAÑOL
2.2 TRANSPORTE.
La máquina embalada en fabrica incorpora un palet que permite un fácil transporte con carretillas elevadoras
o transpaletas manuales. Su peso y dimensiones (Ver cuadro de características técnicas de este manual), hacen
posible el uso de vehículos ligeros.
Una vez desembalada la
máquina y cuando haya que
desplazarla dentro del lugar de
trabajo, se lleva a cabo mediante
transpaletas o carretillas elevadoras,
elevando la máquina por la parte
inferior de la estructura. Para ello,
antes se recomienda vaciar la bandeja
de agua para evitar posibles
salpicaduras. Si la elevación se realiza
con grúas o polipastos, se utilizarán los
cuatro puntos de elevación previstos
en la estructura (A, Fig. 1).
Es necesario bloquear el
cabezal de corte en sus dos funciones,
movimiento longitudinal y movimiento
vertical, para evitar deslizamientos
imprevistos durante el traslado.
El bloqueo del movimiento
longitudinal se consigue fijando el
elemento (B, Fig. 1) a la estructura.
El bloqueo del movimiento
vertical se consigue apretando la
manivela (C, Fig. 1).
3. INSTRUCCIONES DE MONTAJE.
Al abrir el embalaje encontrará junto a la máquina un manual de instrucciones con su garantía
correspondiente y los siguientes accesorios para el completo montaje de la misma:
•1 Regla horizontal para la bancada de corte.
•1 Regla vertical para la bancada de corte.
•1 Bolsa conteniendo los elementos de fijación correspondientes.
•1 Llave Allen de 5 mm.
•1 Llave hexagonal multiusos.
•1 Llave plana de 36 mm.
•1 Empuñadura para en el volante del cabezal de corte.
•1 Bandeja extraíble para la parte inferior de la bancada de corte.
•1 Tapón de goma para la bandeja de agua.
3.1 MONTAJE DE ACCESORIOS EN VOLANTE DEL CABEZAL.
El volante de avance del cabezal de corte (V, Fig.2) se monta en fábrica
sin su maneta (M, Fig.2) por razones de embalaje y para evitar posibles roturas
durante el transporte. Para montar la maneta basta con roscarla al volante
usando la llave allen de 5 mm como se muestra en (A, Fig.2) introduciéndola en
el alojamiento del extremo roscado de la maneta para apretar.

7
ESPAÑOL
3.2 LLENADO DE LA BANDEJA.
Las cortadoras de materiales modelos
MAGNUM 700L y 1000L están diseñadas para trabajar
con discos de diamante refrigerados por agua, por lo
que una parte importante de su estructura es la
bandeja, destinada a servir como deposito del agua de
refrigeración que se bombea en circuito cerrado hasta
el disco.
ATENCION: Antes de conectar la máquina a
la red para iniciar cualquier operación de corte
se deberá proceder al llenado de dicha
bandeja hasta el nivel suficiente para cubrir la bomba
completamente.
Durante las operaciones de corte se acumula
gran cantidad de suciedad en la bandeja, por lo que
habrá que cambiar el agua las veces que sea necesario,
para garantizar el buen funcionamiento de la bomba y
la perfecta refrigeración del disco.
Para aislar al máximo posible la bomba de la
suciedad y evitar que el lodo pueda obstruirla, esta
debe ser situada en el soporte destinado a tal fin.
La bandeja incorpora un tapón (T, Fig. 3) en
su base que facilita el vaciado del agua con facilidad.
ATENCION: La bomba nunca debe trabajar
sin estar cubierta de agua, esta es parte vital
para la refrigeración de la bomba.
4. RECOMENDACIONES DE SEGURIDAD.
Las Cortadoras de materiales modelos MAGNUM 700L y 1000L deben ser utilizadas por personas que estén
familiarizadas con su funcionamiento.
•Antes de poner en marcha la máquina, lea atentamente las instrucciones y observe el cumplimiento de las
normas de seguridad. Aprenda perfectamente a detener la máquina de una forma rápida y segura.
•Colocar la máquina en una superficie plana y bien iluminada. Accionar los frenos existentes en dos de las
ruedas de la máquina presionando hacia abajo. No conectarla hasta que no esté garantizada su estabilidad.
•Asegúrese que la máquina a utilizar esta en perfecto estado técnico y totalmente operativo.
•No ponga en marcha la máquina si no tiene montadas todas las protecciones de seguridad y resguardos con
que ha sido diseñada.
•Sujetar firmemente la pieza a cortar con las reglas horizontal y vertical, para que no se desplace en el
momento del corte.
•Se aconseja el uso de gafas de protección, botas de seguridad y protección auditiva. Usar siempre material
homologado.
•Utilice siempre el equipo de protección individual (EPI) de acuerdo al trabajo que está realizando.
•Prohibir el acceso de personas ajenas a la zona de trabajo de la máquina.
•La ropa de trabajo no debe incluir prendas sueltas que puedan ser atrapadas por las partes móviles de la
máquina.
•Cuando tenga que desplazar la máquina hágalo siempre con el motor parado y las partes móviles bloqueadas.
•Utilizar solo los discos especificados en este manual. Sustituya inmediatamente el disco si se deforma o
deteriora, ya que puede provocar un accidente.
•No utilizar la máquina para realizar funciones para las que no ha sido diseñada.
MUY IMPORTANTE: La toma de tierra debe estar conectada siempre antes de la puesta en marcha.

8
ESPAÑOL
•Usar cables de extensión normalizados
•Asegúrese de que el voltaje de la red de alimentación a la que va a ser conectada la máquina coincide con el
voltaje que se indica en la etiqueta adhesiva fijada a la máquina.
•Asegúrese de que el cable de extensión de alimentación de la máquina no entre en contacto con puntos de
alta temperatura, aceites, agua y aristas cortantes. Evite que sea pisado o aplastado por el paso de vehículos,
así como depositar objetos sobre el mismo.
•No utilizar agua a presión para limpiar circuitos y elementos eléctricos.
•Los cables eléctricos que presenten cortes y roturas deben ser cambiados a la mayor brevedad.
•Mantengan en su posición los elementos y protecciones de seguridad.
•Desconecte la máquina de la red y no manipule ni opere sobre los elementos mecánicos y eléctricos de la
máquina con el motor en marcha.
ATENCIÓN: Deben seguirse todas las recomendaciones de seguridad señaladas en este manual y cumplir
con la normativa de prevención de riesgos laborales de cada lugar.
SIMA, S.A. no se responsabiliza de las consecuencias que puedan acarrear usos inadecuados de las Cortadoras de
materiales modelos MAGNUM 700L y 1000L.
5. CONEXIÓN ELÉCTRICA Y ADECUACIÓN DEL SENTIDO DE GIRO.
Cuando reciba la máquina y antes de conectar esta a la red asegúrese de que la tensión de la red
es la correcta para conectar la máquina.
La tensión de funcionamiento de la máquina esta visible mediante la indicación de voltaje junto a
la tapa de bornes de motor y también en la matricula de características del mismo.
ATENCION: No conecte la máquina a la red si no esta seguro de la tensión de alimentación
disponible. Si la tensión no fuese correcta, el motor sufriría daños irreparables, pudiendo quedar
inutilizado y fuera de servicio.
Las máquinas deben conectarse a un cuadro eléctrico normalizado según su motorización y
voltaje, que disponga de diferencial de 30 mA y magnetotérmico.
Motor trifásico de 7,5 y 5.5 KW a 400V. Magnetotérmico de 20 A.
Los modelos MAGNUM 700L y 1000L con motor trifásico salen de fabrica instaladas para 400V.
Esta y otras características técnicas se especifican en la placa fijada en la máquina a tal efecto.
Una vez haya realizado el paso anterior y antes de colocar el disco y manipular el motor, es
necesario comprobar y adecuar el giro del eje del motor al sentido de giro correcto. Para ello, deberá
conectar la máquina a la red y ponerla en marcha, observando la dirección de giro que debe ser en sentido
horario, en caso necesario se puede cambiar el sentido de giro intercambiando entre si dos hilos
conductores de fase en la base aérea, o en la clavija del cable de extensión desde la que se vaya a
alimentar la máquina.
Si fuera necesario realizar el intercambio de hilos conductores para cambiar el sentido de giro del
motor, hágalo siempre con la máquina desconectada de la red.
La bomba de refrigeración está conectada al motor en paralelo, de manera que esta no arrancará
hasta que el motor no este puesto en marcha.
ATENCION: No manipule nunca los cables de alimentación, hilos conductores o material eléctrico
de la máquina si no ha desconectado totalmente la energía eléctrica de la red.
Una vez haya conseguido adecuar el sentido de giro del motor, la máquina estará disponible para montar
el disco de corte.

9
ESPAÑOL
6. EQUIPACIÓN ELECTRICA.
La instalación eléctrica de las Cortadoras de materiales modelos MAGNUM 700L y 1000L tiene grado de
protección IP55 y cumplen con la normativa de seguridad comunitaria.
Los arrancadores eléctricos que se montan en estas máquinas realizan las siguientes funciones:
•Cofre eléctrico con compuerta seguridad.
•Seccionamiento.
•Enclavamiento del seccionamiento.
•Parada de emergencia con enclavamiento.
•Protección contra los cortocircuitos.
•Protección contra las sobrecargas.
•Mando mediante interruptor: 1 selector de Marcha “ON” y un selector de Parada “OFF”.
•Grado de protección de la envolvente IP657 de doble aislamiento.
En caso de que haya un corte de energía o una caída de tensión que produzca la parada de la máquina, y una
vez restablecidas las condiciones normales de suministro, el motor no arrancará hasta que se vuelva a rearmar el
guarda motor; para ello es necesario poner el interruptor estrella-triángulo en la posición “0”.
7. MONTAJE Y DESMONTAJE DEL DISCO DE CORTE.
Las cortadoras de materiales modelos MAGNUM 700L y 1000L se han diseñado para utilizar discos de diamantes
segmentados o de banda continua de diámetro 700mm y 1000mm, respectivamente.
7.1 PROCEDIMIENTO DE MONTAJE O SUSTITUCION DE UN DISCO DE CORTE.
Para montar o sustituir el disco se procederá de la siguiente forma:
•Comprobar que el cable
tomacorrientes de
alimentación de la
máquina esta
desconectado.
•Retirar el lateral del
resguardo del disco (P,
Fig.4) aflojando las
tuercas (A, Fig.4) con
la llave hexagonal (H,
Fig4).
•Bloquear el giro del eje
del disco introduciendo
la llave (C, Fig.4) en la
brida interior (en el lado
posterior del disco).
•Aflojar la tuerca (D,
Fig.4) con la llave (E,
Fig.4). Retirar la brida
exterior (F, Fig.4).
•Colocar el disco sobre su
eje cuidando que quede
bien centrado y
perfectamente asentado.
•Volver a colocar la brida exterior y apretar la tuerca del eje usando nuevamente el juego de llaves.
•Compruebe el perfecto acoplamiento entre disco y bridas antes del apriete definitivo de la tuerca.
Asegúrese que el sentido de giro del disco es correcto, debe coincidir con el que marque la flecha dibujada en el
mismo disco y con el que marque la flecha dibujada en el resguardo.
Colocar nuevamente el lateral del resguardo en su posición apretando sus elementos de fijación.
ATENCIÓN: Retire la herramienta utilizada y asegúrese de que todos los elementos de la máquina han
quedado en su posición correcta. Nunca utilice la máquina sin el resguardo del disco colocado en
su posición.
•Ahora puede conectar la máquina a la red.
•Para desmontar el disco proceder en sentido inverso

10
ESPAÑOL
8. INSTRUCCIONES DE PUESTA EN MARCHA Y USO.
8.1 POSICIÓN DE MÁQUINA Y OPERARIO. CONEXIÓN Y DESCONEXIÓN.
La máquina debe ser instalada en una superficie plana y estable, libre de obstáculos y bien iluminada.
Antes de poner la máquina en marcha debemos haber realizado las comprobaciones necesarias (conexión
eléctrica, estabilidad, protecciones, etc.) que se han mencionado en capítulos anteriores.
Al instalar la máquina debe asegurarse que el plano donde sea colocada para trabajar sea una superficie
horizontal y que el terreno no sea blando.
Esta máquina, NO TIENE QUE SER UTILIZADA BAJO LA LLUVIA. TRABAJAR SIEMPRE CON BUENAS
CONDICIONES DE ILUMINACION.
Para comenzar a cortar y una vez colocado el material en la bancada, el operario debe colocarse en el lateral
izquierdo junto al volante de accionamiento del cabezal de la máquina (,O Fig.5). En esta posición podrá manejar y
controlar con facilidad el desplazamiento del disco y tendrá siempre accesible el arrancador, con la posibilidad de
accionar el interruptor en caso de peligro.

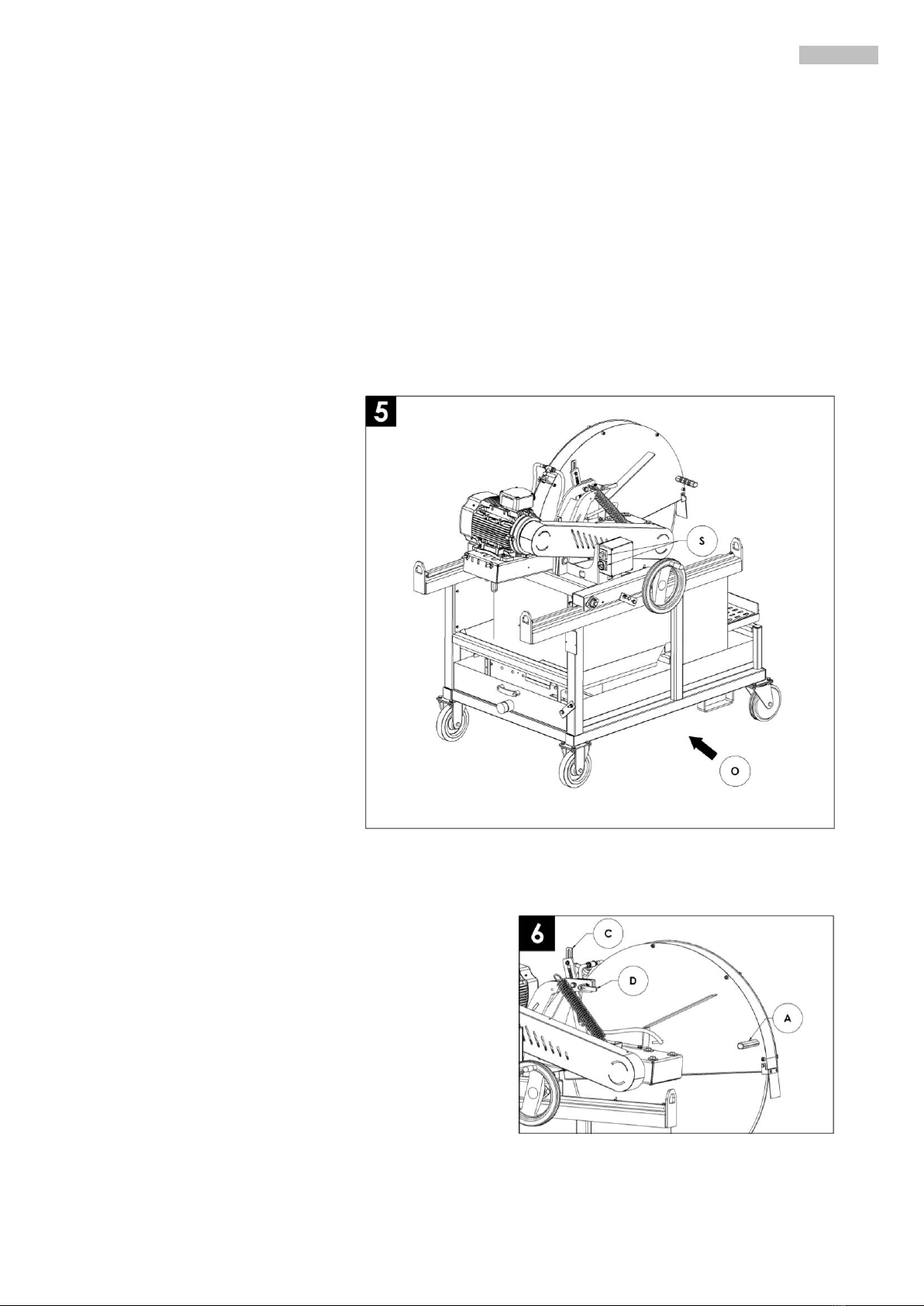

Una vez conectado el cable de
alimentación tomacorrientes en la clavija
base procederemos al arranque de la
máquina. Para ello actuaremos sobre el
arrancador de la máquina (S, Fig.5)
siguiendo estos pasos:
1º Seleccionar la posición “0”
del interruptor estrella-
triángulo y a continuación,
alimentar la máquina
colocando el interruptor en
la posición “ON”.
2º Seleccionar la posición Y
del interruptor estrella-
triángulo. La bomba de
agua y el motor se ponen
en marcha.
3º Al alcanzar su velocidad
nominal, seleccionar la
posición ▲del interruptor.
La parada se realiza colocando el
interruptor en la posición “OFF”.
8.2 REGULACIÓN DE ALTURA.
El cabezal de corte de la máquina esta diseñado para
poder elevarlo o descenderlo con solo aflojar la manivela (D,
Fig.6).
Un descenso excesivo del disco podría llegar a dañar la
bandeja por lo que la máquina incorpora un tope (C, Fig.6)
que es regulable y limita el descenso del cabezal de corte de
forma que el disco no sobrepase la profundidad necesaria para
cortar el material. Aflojando la manivela (D, Fig.6) y con ayuda
del mango (A, Fig.6), se posiciona el disco a la altura deseada y
posteriormente se aprieta la manivela.

11
ESPAÑOL
8.3 REALIZACIÓN DEL CORTE.
Para realizar un corte se colocará el bloque de
material en la bancada y apoyado en la regla frontal (F,
Fig.7).Se deslizan las reglas horizontal (H, Fig.7) y vertical
(V, Fig.7) hasta que contacte con el material a cortar. A
continuación, se aprietan los pomos (P, Fig.7) para
inmovilizar el material durante el corte.
Es muy importante asegurarse de que la pieza quede
bien sujeta. El operador se debe colocar lateralmente en la
máquina para accionar el volante y cerca del arrancador para
accionar el interruptor en caso de peligro. Se recomienda
extraer la bandeja extraíble (B, Fig.7) antes de comenzar el
corte. Dicha bandeja protege de salpicaduras.
El corte se ejecutará girando el volante y avanzando
el cabezal de corte en dirección a la pieza a cortar.
El corte se debe realizar lentamente y graduar el avance según la profundidad de corte y la dureza del
material. Un avance excesivo puede ocasionar un corte defectuoso o el bloqueo del disco.
La bomba de refrigeración se pone en marcha simultáneamente con el motor. Antes de acercar el disco al
material asegúrese que éste recibe el agua necesaria, ya que en caso contrario el disco podría calentarse, acelerando
su degradación y aumentando el riesgo de rotura. Este modelo de máquina incluye la posibilidad de conectar el grifo
de la refrigeración a una red de agua externa.
9. MANTENIMIENTO.
Las Cortadoras de materiales MAGNUM 700L y 1000L requieren de un sencillo mantenimiento descrito en las
siguientes operaciones:
•Cambiar el agua de la bandeja y limpiar la máquina con la frecuencia que sea necesario. La bandeja dispone
de una salida de agua para el vaciado de la misma.
•El nivel de agua en la bandeja deberá ser el necesario para cubrir la bomba completamente sin llegar a
derramarse.
•Aunque la bomba de refrigeración dispone de una tapa filtro, puede ocurrir que penetren en su interior
suciedad y restos del material cortado, bloqueando la hélice. Para prevenir esto, haga funcionar la bomba
periódicamente en un recipiente con agua limpia durante unos minutos; si fuese necesario, desenrosque la
tapa filtro y limpiar bien la turbina hasta que la hélice gire libremente.
•Eliminar los posibles restos de material que se puedan quedar en la bancada.
•Sustituir a la mayor brevedad cualquier cable eléctrico que presente cortes, roturas o cualquier deterioro.
•Las operaciones de mantenimiento deben ser realizadas preferentemente por personas que conozcan la
máquina y su funcionamiento.
•Cualquier manipulación de la máquina debe hacerse siempre con el motor parado y el cable de alimentación
desconectado. No olvide retirar totalmente los útiles y herramientas utilizados.
•En caso de observar anomalías o mal funcionamiento, hagan revisar la máquina por un técnico especializado.
•Tener siempre en cuenta las recomendaciones de seguridad mencionadas en este manual.
•Si la máquina va a quedarse en el exterior, cúbrala con tela impermeable.
•Al final de cada jornada, apague la máquina y desconéctela.
Queda prohibido cualquier tipo de modificación en alguna de las piezas, elementos o
características de la máquina que el usuario haga de forma independiente. SIMA, S.A. no será en ningún caso
responsable de las consecuencias que se puedan derivar del incumplimiento de estas recomendaciones.

12
ESPAÑOL
9.1 SUSTITUCIÓN DE UN DISCO DETERIORADO.
El disco es uno de los elementos más importantes en una cortadora. Un disco en buen estado es fundamental
para conseguir un rendimiento óptimo de la máquina. Sustitúyalo cuando se haya desgastado o esté torcido o
agrietado.
No utilice ningún otro tipo de disco que no sea el apropiado para el material a cortar y observe que tiene las
características requeridas de diámetro máximo, diámetro interior y numero máximo de revoluciones soportadas.
Tenga en cuenta que dentro del grupo de discos diamantados existen tipos distintos según el material a
cortar; elija siempre el disco más apropiado para su caso.
Por todo lo expuesto anteriormente, le recomendamos utilizar siempre DISCOS ORIGINALES SIMA que
cumplen los requisitos técnicos y de seguridad exigidos y se ofrecen en una amplia gama que cubre todas las
necesidades, facilitando la elección correcta.
9.2 ALINEACIÓN DEL DISCO CON LAS GUIAS.
Las Cortadoras de materiales modelos MAGNUM 700L y 1000L son probadas y revisadas exhaustivamente en
fábrica antes de su expedición. Si por cualquier imprevisto el disco deja de estar alineado con las guías de
desplazamiento del cabezal de corte se producirá un corte defectuoso, por lo que hay que proceder a una nueva
alineación.
Disco y guías tienen que describir una única línea o planos paralelos.
Si hay que alinear el disco para conseguir que el plano de este sea paralelo a la dirección de las guías en
sentido lineal al corte, proceda a aflojar los soportes en el cabezal donde va alojado el eje del disco y a orientarlo
hasta conseguir que el disco sea paralelo a la línea descrita por las guías. Una vez conseguido el objetivo, deben
apretarse los tornillos de los soportes nuevamente.
Los soportes del eje de corte son oscilantes y permiten cierta corrección de este.
La alineación debe ser realizada por personal técnico con conocimientos de la máquina para garantizar el
éxito de la misma.
9.3 ALINEACIÓN DE LA PERPENDICULARIDAD DEL DISCO CON LA BANCADA.
El disco debe estar totalmente perpendicular con respecto a la bancada. Si dejara de estarlo, habría que
aflojar los tornillos de los soportes del eje de giro que soporta el cabezal de corte y orientar este hasta la posición
perpendicular. Para realizar esta operación y comprobar la perpendicularidad podremos ayudarnos de una escuadra,
situando ésta en la base de la bancada y registrando la cara vertical del disco para conseguir que disco y escuadra
sean paralelos.
Posteriormente y una vez conseguido el paralelismo se deberán apretar nuevamente los soportes del cabezal
de corte.

13
ESPAÑOL
10. SOLUCIÓN A LAS ANOMALIA MÁS FRECUENTES.
ANOMALIA
POSIBLE CAUSA
SOLUCION
Motor no arranca
Falta de alimentación
eléctrica
Revisar el suministro en el cuadro de obra.
Comprobar la posición del magnetotérmico y
diferencial en el cuadro de obra. Revisar el
estado del cable de alimentación y su conexión
a ambos extremos.
Activación de la protección
magneto-térmica
Esperar enfriamiento del motor y rearmar el
arrancador (POSICIÓN “ON”)
Arrancador averiado
Sustituirlo
Disco bloqueado
Eliminar los obstáculos que impiden su giro
Potencia de corte
insuficiente
Embotamiento de los
segmentos o bandas
diamantadas del disco
Afilarlo dando varios cortes a un material
abrasivo (Arenisca, Hormigón, Piedra esmeril)
Disco inapropiado
Usar el disco apropiado para el material
Baja potencia en motor
Revisar motor por Servicio Técnico
No llega agua de
refrigeración al disco
Nivel de agua insuficiente en
bandeja
Completar nivel
Bomba atorada
Desenroscar la tapa filtro y limpiar
Bomba estropeada
Sustituir bomba
Llave de paso cerrada
Abrir llave de paso
Desgaste prematuro
del disco
Refrigeración insuficiente
Revisar refrigeración
Avance excesivo
Disminuir avance
Disco inapropiado
Usar el disco apropiado para el material
Corte defectuoso
La máquina esta desalineada
Alinear según indicaciones del manual
Disco deteriorado o
desgastado
Cambiar el disco
Disco inapropiado
Usar el disco apropiado para el material
Aparición de
vibraciones
Oscilación del disco
Verificar el estado del disco y montarlo
correctamente
Sujeción del disco defectuosa
Revisar el correcto ajuste de las bridas y el eje
motor. Apretar bien la tuerca.
Disco alabeado
Cambiar el disco

14
ESPAÑOL
11. CARACTERÍSTICAS TÉCNICAS.
MODELO
MAGNUM 700L
MAGNUM 1000L
POTENCIA MOTOR
5,5 KW
7,5 KW
TENSIÓN MOTOR
400V~ 50 ó 60Hz.
REVOLUCIONES MOTOR
1440 r.p.m.
POTENCIA BOMBA
REFRIGERACION
50W
TENSIÓN BOMBA
REFRIGERACION
230V~ 50/60Hz
DIÁMETRO EXTERIOR DISCO
(mm.)
725
1006
DIÁMETRO INTERIOR DISCO
(mm.)
60
LONGITUD DE CORTE (mm.)
715
PROFUNDIDAD DE CORTE (mm.)
275
420
CAPACIDAD BANDEJA DE AGUA
(L.)
100
PESO NETO (kg.)
318
351
DIMENSIONES ( L x A x H ) mm.
2310 x 1080 x 1700
TOMACORRIENTES
CLAVIJA MURAL 400 V. 32 AMP. 3P+N+T 6H.

15
ESPAÑOL
12.ESQUEMA ELÉCTRICO.

16
ESPAÑOL
13. GARANTÍA.
SIMA, S.A. fabricante de maquinaria para la construcción, dispone de una red de servicios técnicos Red
SERVISIMA. Las reparaciones efectuadas en garantía por nuestra Red SERVISIMA, están sometidas a unas
determinadas condiciones con objeto de garantizar el servicio y calidad de las mismas.
SIMA. S.A. garantiza todos sus fabricados contra cualquier defecto de fabricación, quedando amparados por
las condiciones especificadas en el documento adjunto CONDICIONES DE GARANTIA.
Las condiciones de garantía cesaran en caso de incumplimiento de las condiciones de pago establecidas.
SIMA S.A. se reserva el derecho de modificar sus productos sin previo aviso.
14. REPUESTOS.
Los repuestos disponibles para las Cortadoras modelo MAGNUM, fabricadas por SIMA, S.A. están identificados
en los planos de repuestos de la máquina que se adjuntan con el presente manual.
Para solicitar cualquiera de ellos, deberá ponerse en contacto con el departamento de post-venta de SIMA
S.A. y especificar claramente el número con el que esta señalado, así como el modelo, numero de fabricación y
año de fabricación que aparece en la placa de características de la máquina a la cual va destinado.
15. PROTECCIÓN DE MEDIO AMBIENTE.
Se deberán recuperar las materias primas en lugar de desechar los restos. Los aparatos, accesorios, fluidos
y embalajes deberán ser enviados a sitios indicados para su reutilización ecológica. Los componentes de
plástico están marcados para su reciclaje seleccionado.
R.A.E.E. Los residuos de aparatos eléctricos y electrónicos deberán ser depositados en lugares
indicados para su recogida selectiva.
16. DECLARACIÓN SOBRE RUIDOS.
Nivel de potencia acústica emitido por la máquina ponderado.
Nivel de potencia acústica emitido por la máquina, ponderado A, en dB (LWA)
MAGNUM 700L
MAGNUM 1000L
111,5
111,5
Los valores aquí indicados son sólo de emisión y no necesariamente niveles que permitan trabajar con
seguridad. Aunque existe una correlación entre los niveles de emisión y los de exposición éstos no pueden ser
utilizados de manera fiable para determinar si son necesarias medidas de prevención suplementarias. Los parámetros
que influyen en el nivel real de exposición comprenden la duración de la exposición, las características del lugar, otras
fuentes de ruido, etc.
Además, los niveles de exposición admisibles pueden variar de un país a otro. Sin embargo, esta información
permite al usuario de la máquina hacer una mejor evaluación de riesgos.
17. DECLARACIÓN SOBRE VIBRACIONES MECÁNICAS.
El nivel de exposición a la vibración transmitida al sistema mano-brazo es:
MODELO
PARA MANO IZQUIERDA m/ s²
PARA MANO DERECHA m/ s²
MAGNUM 700L
0,05350
0,02079
MAGNUM 1000L
0,05350
0,02079

17
ESPAÑOL

SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A.
POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250
18220 ALBOLOTE (GRANADA)
Telf.: 34 - 958-49 04 10 –Fax: 34 - 958-46 66 45
FABRICACIÓN DE MAQUINARIA PARA LA CONSTRUCCIÓN
ESPAÑA

1
MAGNUM 700
MAGNUM 900
MAGNUM 700L
MAGNUM 1000L
E-2

2
ENGLISH
