Sime BRAVA ONE BF Manual

Fonderie SIME S.p.A. 6328416 - 02/2017 - R0
Chaudières murales à basse température
Low temperature wall mounted boiler
MANUEL POUR L’UTILISATION, L’INSTALLATION ET L’ENTRETIEN
USER, INSTALLATION AND SERVICING INSTRUCTIONS
BRAVA ONE BF
FR
EN

2
FR
GAMME
MODÈLE CODE
Brava One 25 BF
(G20) 8112100
Brava One 25 BF
(G30/G31) 8112101
Brava One 30 BF
(G20) 8112102
Brava One 30 BF
(G30/G31) 8112103
CONFORMITÉ
La société déclare que les chaudières Brava One BF sont
conformes aux exigences essentielles des directives suivantes :
– Directive du gaz 2009/142/CE
– Directive Rendements 92/42/CEE
– Directive Basse Tension 2014/35/UE
– Directive de la Compatibilité Électromagnétique 2014/30/UE
SYMBOLES
a
ATTENTION
Pour indiquer des actions qui, si elles ne sont pas
correctement réalisées, peuvent provoquer des
accidents d'origine générique ou peuvent générer
des dysfonctionnements ou dommages matériels à
l'appareil ; elles exigent donc une attention particulière
et une préparation adéquate.
f
DANGER ÉLECTRIQUE
Pour indiquer des actions qui, si elles ne sont pas
correctement réalisées, peuvent provoquer des
accidents de nature électrique ; elles exigent donc une
attention particulière et une préparation adéquate.
d
IL EST INTERDIT
Pour indiquer des actions qui NE DOIVENT PAS être
réalisées.
m
AVERTISSEMENTS
Pour indiquer des informations particulièrement utiles
et importantes.
STRUCTURE DU MANUEL
Ce manuel est organisé de la façon indiquée ci-dessous.
INSTRUCTIONS POUR L'UTILISATION
SOMMAIRE 5
DESCRIPTION DE L'APPAREIL
SOMMAIRE 11
INSTRUCTIONS POUR
L'INSTALLATION ET L'ENTRETIEN
SOMMAIRE 19

3
FR
AVERTISSEMENTS ET RÈGLES DE SÉCURITÉ
m
AVERTISSEMENTS
– Après avoir enlevé l'emballage, assurez-vous que le
matériel fourni soit intègre et complet, et en cas de
non conformité, adressez-vous à l'Agence qui vous a
vendu l'appareil.
– L'appareil doit être destiné à l'utilisation prévue
par
Sime qui n'est pas responsable des dommages
causés aux personnes, animaux ou choses, des
erreurs d'installation, de réglage, d'entretien et
d'utilisations impropres de l'appareil.
– En cas de fuite d'eau, débranchez l'appareil du réseau
d'alimentation électrique, coupez l'alimentation
hydrique et avisez immédiatement le personnel
professionnellement qualifié.
– Vérifiez régulièrement que la pression de
fonctionnement de l’installation hydraulique,
à froid, soit de
1-1,2 bar . Dans le cas contraire,
effectuez le remplissage ou contactez le personnel
professionnellement qualifié.
– La non-utilisation de l'appareil à long terme comporte
la réalisation de l'une des opérations suivantes :
-
positionnez l'interrupteur général de l'installation
sur « OFF-éteint »;
- fermez les robinets du combustible et de l'eau de
l'installation hydrique.
– Afin d'assurer une efficacité optimale de l'appareil
Sime conseille d'en effectuer, selon une périodicité
ANNUELLE , le contrôle/entretien.
m
AVERTISSEMENTS
– Nous conseillons à tous les opérateurs de lire ce
manuel avec attention de façon à pouvoir utiliser
l'appareil de manière rationnelle et sûre.
–
Ce manuel est partie intégrante de l'appareil. Il
doit donc être conservé avec soin pour de futures
consultations et doit toujours l'accompagner même
en cas de vente à un autre Propriétaire ou Utilisateur
ou s'il est installé sur une autre installation.
–
L’installation et l’entretien de l'appareil doivent être
effectués par une entreprise autorisée ou par du
personnel professionnellement qualifié selon les
indications fournies dans ce manuel et qui en fin
d'installation délivre une déclaration de conformité
aux Normes Techniques et à la Règlementation
nationale et locale en vigueur.
INTERDICTIONS
d
IL EST INTERDIT
– L'utilisation de l'appareil par des enfants et des
personnes handicapées, non assistées.
– Actionner des dispositifs ou des appareils
électriques tels que des interrupteurs, appareils
électroménagers, etc. si vous sentez une odeur de
combustible ou de produits non-brulés. Dans ce cas :
-
aérez la pièce en ouvrant portes et fenêtres;
- fermez le dispositif d'arrêt du combustible;
- contactez immédiatement un personnel
professionnellement qualifié.
– Toucher l'appareil si vous êtes pieds nus ou si des
membres de votre corps sont mouillés.
– Toute intervention technique ou de nettoyage avant
d'avoir débranché l'appareil du réseau d'alimentation
électrique, en positionnant l'interrupteur général
de l'installation sur « OFF-éteint », et d'avoir fermé
l'alimentation du gaz.
– Modifier les dispositifs de sécurité ou de réglage sans
l'autorisation et les indications du constructeur de
l'appareil.
– Boucher l'évacuation de la condensation (si présent).
– Tirer, détacher, tordre les câbles électriques qui
sortent de l'appareil, même si celui-ci est débranché
du réseau d'alimentation électrique.
– Exposer la chaudière aux agents atmosphériques.
Celle-ci est conçue pour fonctionner dans un lieu
partiellement protégé selon la EN 15502 avec une
température ambiante maximale de 60°C et minimale
de -5°C. Nous conseillons d'installer la chaudière
sous le versant d'un toit, à l'intérieur d'un balcon ou
d'une niche abritée, toutefois toujours protégée de
l'action directe des intempéries (pluie, grêle, neige).
La chaudière est dotée d'une fonction standard
antigel.
– Boucher ou réduire la taille des ouvertures d'aération
du lieu d'installation, si présentes.
– Couper l'alimentation électrique et du combustible à
l'appareil si la température extérieure descend en-
dessous de ZÉRO (risque de gel).
– Laisser des conteneurs et des substances
inflammables dans le lieu d'installation de l'appareil.
– Disperser dans l'environnement le matériel de
l'emballagepuisqu'ilreprésenteunesourcededanger
potentielle. Il doit donc être éliminé conformément
aux prescriptions de la règlementation en vigueur.

4
FR

5
FR
INSTRUCTIONS POUR L'UTILISATION
SOMMAIRE
1 OPÉRER AVEC LA CHAUDIÈRE BRAVA ONE BF 6
1.1 Panneau de commandes .........................6
1.2 Contrôles préliminaires ..........................7
1.3 Allumage ......................................7
1.4 Réglage de la température de refoulement ..........7
1.5 Réglage de la température de l'eau chaude sanitaire ..7
1.6 Codes anomalies / pannes . . . . . . . . . . . . . . . . . . . . . . . . 8
1.6.1 Demande d'entretien ................... 8
2 ARRÊT 8
2.1 Arrêt temporaire ................................8
2.2 Extinction à long terme...........................9
3 ENTRETIEN 9
3.1 Règlementations ................................9
3.2 Nettoyage externe ...............................9
3.2.1 Nettoyage du capot..................... 9
4 ÉLIMINATION 9
4.1 Élimination de l'appareil..........................9

6
FR
1 OPÉRER AVEC LA CHAUDIÈRE BRAVA ONE BF
1.1 Panneau de commandes
1 1
2 2
2 2
2
3
Fig. 1
1 BOUTONS
tLe bouton de chauffage permet durant le fonctionnement
normal de régler la température de l'installation de
chauffage de 20 à 80°C.
rLe bouton du circuit sanitaire permet durant le
fonctionnement normal de régler la température de l'eau
sanitaire de 10 à 60°C.
2 TOUCHES FONCTIONNELLES
sUne ou plusieurs pressions pendant au moins 1 seconde
durant le fonctionnement normal permettent de changer,
en séquence cyclique, le mode opérationnel de la
chaudière (Stand-by - Été - Hiver).
<Il permet, lors de la navigation, de faire défiler les
paramètres ou de modifier les valeurs vers le bas.
>Il permet, lors de la navigation, de faire défiler les
paramètres ou de modifier les valeurs vers le haut.
oIl permet de confirmer le paramètre sélectionné ou
la valeur modifiée, ou d'effectuer le « déblocage » de
l'appareil, lorsqu'une alarme s'est déclenchée pour
anomalie de «blocage ».
cBouchon de protection du connecteur de programmation.
REMARQUE: la pression de plus de 30 secondes d'une touche
quelconque génère l'affichage d'une anomalie, sans interrompre
le fonctionnement de la chaudière. Le signal disparaît dès le
rétablissement de conditions normales.
3 AFFICHEUR
l
« ÉTÉ » . Le symbole est présent en mode de
fonctionnement ÉTÉ, ou bien avec commande à distance si
seul le fonctionnement sanitaire est activé. Les symboles
let nclignotants indiquent que la fonction ramonage
est activée.
n
« HIVER » . Le symbole est présent en mode de
fonctionnement « Hiver » ou bien avec commande
à distance si le fonctionnement sanitaire et celui du
chauffage sont tous deux activés. Avec commande à
distance, si aucun mode de fonctionnement n'est activé,
les deux symboles let nrestent éteints.
R
« DEMANDE DE RESET » . L'inscription apparaît seulement
en présence d'anomalies qui doivent ou peuvent être
manuellement résolues.
r
« EAU CHAUDE SANITAIRE » . Le symbole est présent
durant une demande de ECS ou durant la fonction
ramonage ; il clignote durant la sélection de la valeur de
consigne sanitaire.
t
« CHAUFFAGE » . Le symbole est présent de manière
fixe durant le fonctionnement du chauffage, ou durant la
fonction ramonage ; il clignote durant la sélection de la
valeur de consigne de chauffage.
f
« BLOCAGE » POUR ABSENCE DE FLAMME .
F
« PRÉSENCE DE LA FLAMME » .
K
« ALARME » . Indique la présence d'une anomalie. Le
numéro correspond à la cause qui l'a généré (voir le
paragraphe «Codes anomalies / pannes».
H
« DEMANDE D’ENTRETIEN » . S'il est activé, il indique que la
période à laquelle il est nécessaire d'effectuer l'entretien
de la chaudière est atteinte.

7
FR
1.2 Contrôles préliminaires
La première mise en service de la chaudière Brava One BF doit
être effectuée par du Personnel professionnellement qualifié, ce
après quoi la chaudière pourra fonctionner automatiquement. Il
pourra toutefois s'avérer nécessaire pour l'Utilisateur de remettre
l'appareil en marche de façon autonome, sans faire appel à un
technicien ; par exemple, après une période de vacances. Dans
ces cas, les contrôles et les opérations suivantes devront être
effectués :
– vérifiez que les robinets d'arrêt du combustible et de
l'installation hydrique soient ouverts
– vérifiez sur le manomètre (1) que la pression de l'installation
de chauffage, à froid, soit de
1-1,2 bar . Dans le cas contraire,
ouvrez le robinet de remplissage (2)et remplissez l'installation
de chauffage jusqu'à lire sur le manomètre (1) la pression de
1-1,2 bar
– refermez le robinet de remplissage (2).
2 1
Fig. 2
1.3 Allumage
Après avoir effectué les contrôles préliminaires, pour démarrer
la chaudière :
– positionnez l'interrupteur général de l'installation sur « ON »
(allumé)
ON
Fig. 3
– vérifiez sur l'afficheur que le mode de fonctionnement soit
« ÉTÉ » lou éventuellement sélectionnez-le à l'aide de la
touche s, en appuyant pendant au moins 1 seconde. L'afficheur
indiquera la valeur de la sonde de refoulement mesurée à ce
moment
– ouvrez un ou plusieurs robinets d'eau chaude. La chaudière
fonctionnera à la puissance maximale jusqu'à ce que le ou les
robinets soient fermés.
Après avoir mis en service la chaudière en « mode ÉTÉ » en
appuyant sur la touche spendant au moins 1 seconde, il est
possible de choisir le « mode HIVER » n. L'afficheur indiquera
la valeur de la température de l'eau de chauffage mesurée
à ce moment. Dans ce cas, il est nécessaire de régler le/les
thermostat/s d'ambiance à la température souhaitée ou bien si
l'installation est dotée d'un chronothermostat, vérifiez qu'il soit «
activé» et réglé.
1.4 Réglage de la température de refoulement
Si vous souhaitez augmenter ou diminuer la température de
refoulement de la chaudière, au lieu de modifier le paramètre
spécifique, vous pouvez agir sur le bouton tdu panneau de
commandes. Le réglage peut aller de 20 à 80°C.
Fig. 4
1.5 Réglage de la température de l'eau chaude
sanitaire
Si vous souhaitez augmenter ou diminuer la température de
l'eau chaude sanitaire, agissez sur le bouton rdu panneau de
commandes. Le réglage peut aller de 10 à 60°C.
Fig. 5

8
FR

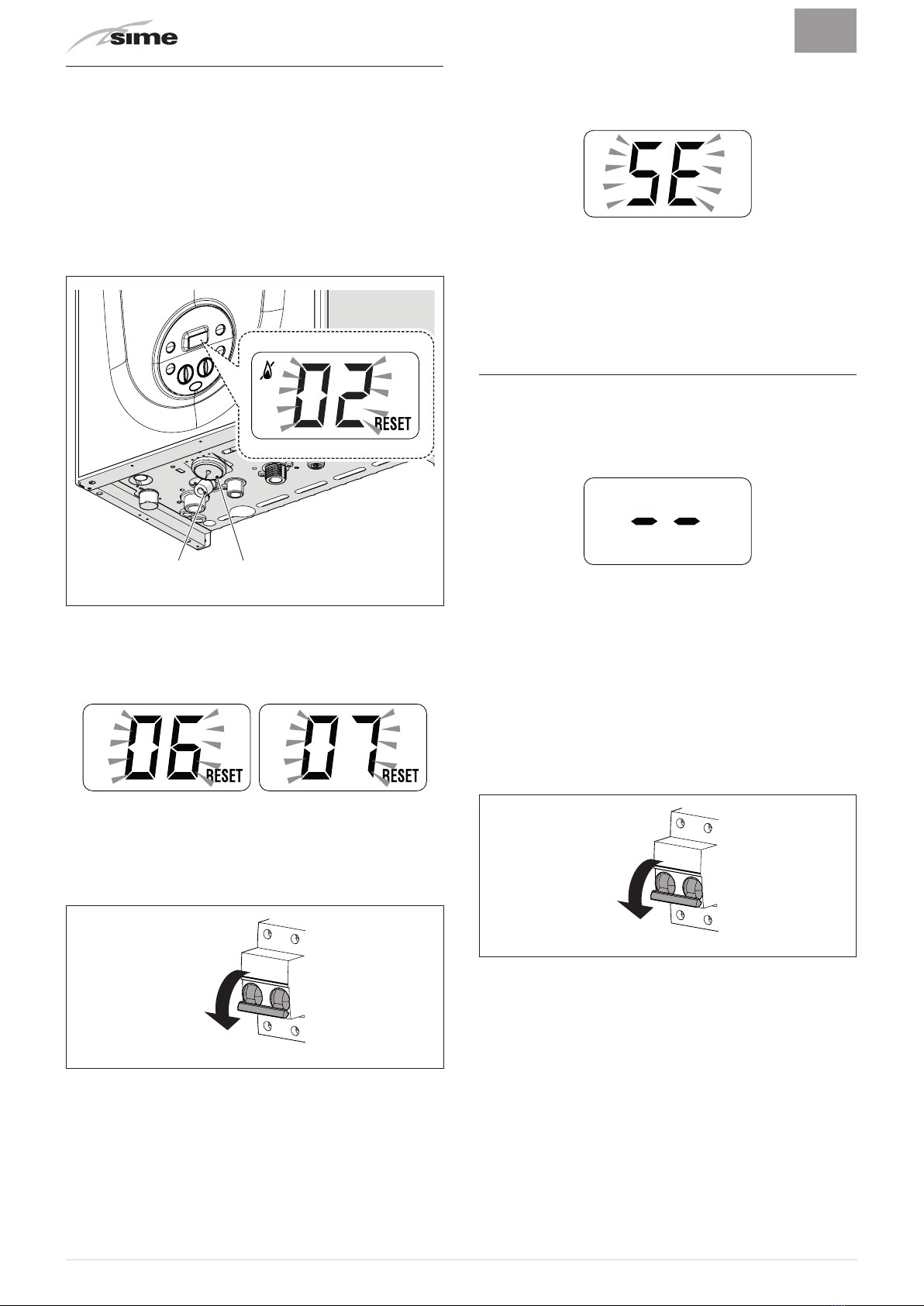

1.6 Codes anomalies / pannes
Si durant le fonctionnement de la chaudière se présente une
anomalie/panne, l'afficheur indiquera l'inscription
« ALL » suivie
du code anomalie.
Encasd'alarme « 02 » (Bassepressiondel'eau dans l'installation):
– vérifiez sur le manomètre (1) que la pression de l'installation
de chauffage, à froid, soit de
1-1,2 bar . Dans le cas contraire,
ouvrez le robinet de remplissage (2)et remplissez l'installation
de chauffage jusqu'à lire sur le manomètre (1) la pression de
1-1,2 bar
– refermez le robinet de remplissage (2).
2 1
Fig. 6
En cas d'alarme « 06 » (Absence de détection de la flamme) et
« 07 » (Intervention du thermostat de sécurité):
– appuyez pendant plus de 3s sur la touche oRet vérifiez si
les conditions de fonctionnement normal sont restaurées.
En cas d'échec, faites SEULEMENT UN DEUXIÈME ESSAI , puis :
– fermez le robinet d'arrêt du gaz
– positionnez l'interrupteur général de l'installation sur « OFF »
(éteint)
– appelez le Personnel Technique Autorisé.
OFF
Fig. 7
m
AVERTISSEMENTS
En cas de déclenchement d'une alarme non décrite,
veuillez appeler le Personnel Technique Autorisé
.
1.6.1 Demande d'entretien
Lorsqu'il sera nécessaire d'effectuer l'entretien de la chaudière,
le symbole
« SE » s'affichera.
Contactez le Service Technique pour programmer les interventions
nécessaires.
2 ARRÊT
2.1 Arrêt temporaire
Si vous souhaitez interrompre temporairement le fonctionnement
de la chaudière, appuyez pendant au moins 1 seconde sur la
touche s, une fois avec le « mode HIVER » nou deux fois avec le
« mode ÉTÉ »l. L'afficheur indiquera
«- - » .
f
DANGER ÉLECTRIQUE
La chaudière reste électriquement alimentée.
En cas d'absences temporaires, week-ends, brefs séjours, etc. et
avec des températures extérieures supérieures à ZÉRO :
– appuyez sur la touche s, une fois avec le « mode HIVER » nou
deux fois avec le « mode ÉTÉ » l, pour mettre la chaudière
en stand-by
– positionnez l'interrupteur général de l'installation sur « OFF »
(éteint)
– fermez le robinet du gaz.
OFF
Fig. 8
m
AVERTISSEMENTS
Si la température extérieure descend en-dessous de
ZÉRO, tenant compte que l'appareil est protégé par la
« fonction antigel » :
– METTRE UNIQUEMENT LA CHAUDIÈRE EN STAND-
BY
– laissez l'interrupteur général de l'installation sur «
ON » (chaudière électriquement alimentée)
– laissez le robinet du gaz ouvert.

9
FR
2.2 Extinction à long terme
La non-utilisation de la chaudière à long terme comporte la
réalisation des opérations suivantes :
– appuyez pendant au moins 1 seconde sur la touche s, une
fois avec le « mode HIVER » nou deux fois avec le « mode
ÉTÉ » l, afin de mettre la chaudière en stand-by. L'afficheur
indiquera
«- - »
– positionnez l'interrupteur général de l'installation sur « OFF »
(éteint)
OFF
Fig. 9
– fermez le robinet du gaz
– fermez les vannes d'arrêts de l'installation thermique et
sanitaire
– videz l'installation thermique et sanitaire en cas de risque de
gel.
m
AVERTISSEMENTS
Contactez le Personnel Technique Autorisé si la
procédure décrite ci-dessus résulte difficile à réaliser.
3 ENTRETIEN
3.1 Règlementations
Pour un fonctionnement efficace et régulier de l'appareil,
il est préférable que l'Utilisateur emploie un Technicien
Professionnellement Qualifié afin que ce dernier se charge, avec
une périodicité
ANNUELLE , de son entretien.
m
AVERTISSEMENTS
Les opérations d'entretien doivent être effectuées
SEULEMENT par du personnel professionnellement
qualifié qui devra respecté les indications fournies dans
le MANUEL D'INSTALLATION ET D'ENTRETIEN.
3.2 Nettoyage externe
3.2.1 Nettoyage du capot
Pour le nettoyage du capot, utiliser un chiffon humidifié avec de
l'eau et du savon, ou avec de l'eau et de l'alcool en cas de tâches
difficiles.
d
IL EST INTERDIT
utiliser des produits abrasifs.
4 ÉLIMINATION
4.1 Élimination de l'appareil
L'appareil hors d'usage DOIT ÊTRE ÉLIMINÉ SELON UN TRI
SÉLECTIF, comme le prévoit la Règlementation en Vigueur.
Il peut être confié aux éventuels centres de tri ou bien aux
revendeurs qui fournissent ce service.
L'élimination sélective évite des dommages potentiels à
l'environnement et à la santé. Il permet en outre de récupérer de
nombreux matériaux recyclables, et représente une importante
épargne économique et énergétique.
d
IL EST INTERDIT
éliminer le produit avec les déchets urbains.

10
FR

11
FR
DESCRIPTION DE L'APPAREIL
SOMMAIRE
5 DESCRIPTION DE L'APPAREIL 12
5.1 Caractéristiques ...............................12
5.2 Dispositifs de contrôle et de sécurité ..............12
5.3 Identification ..................................12
5.4 Structure .....................................13
5.5 Caractéristiques techniques......................14

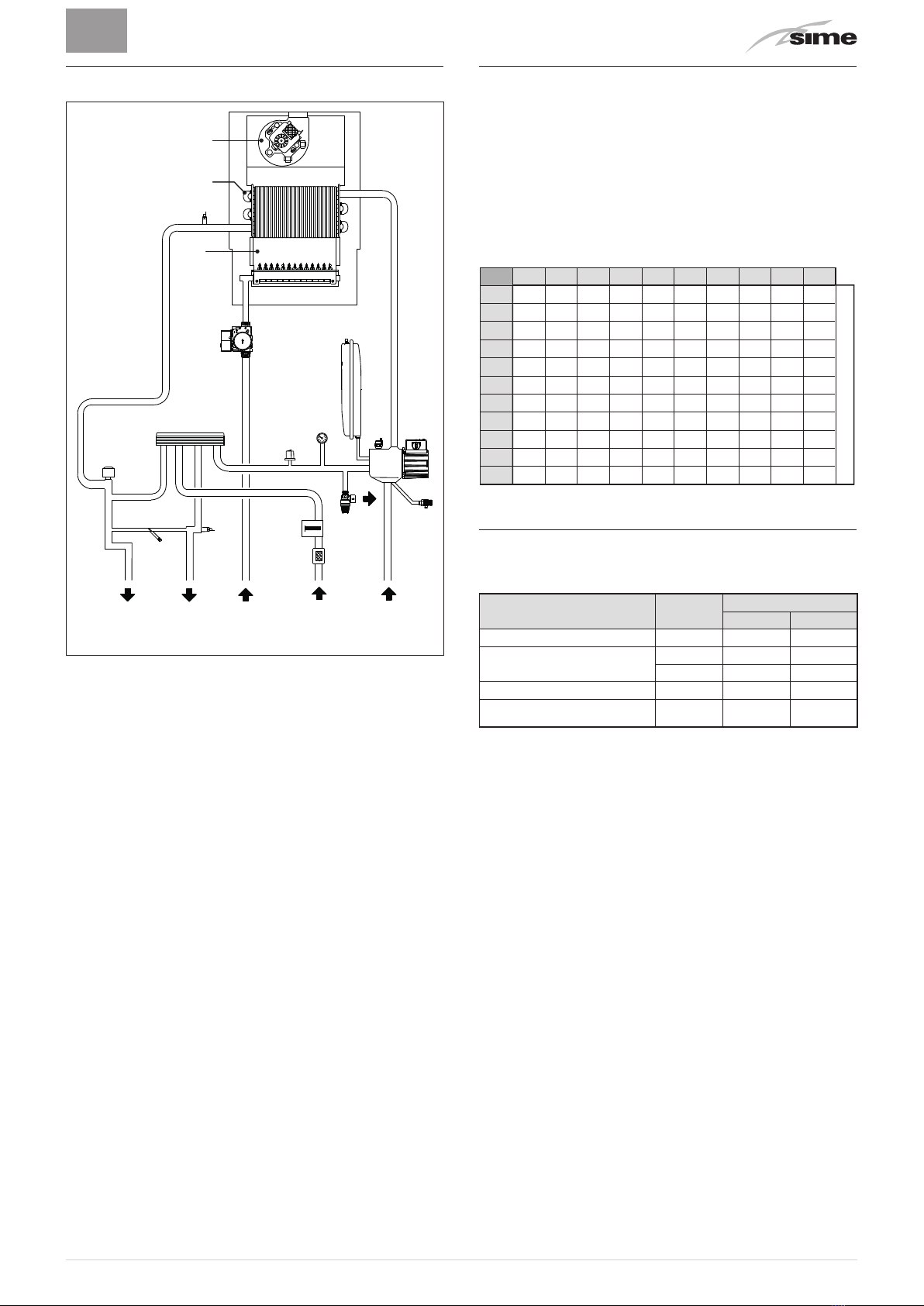

5.6 Circuit hydraulique principal .....................15
5.7 Sondes .......................................15
5.8 Vase d'expansion ...............................15
5.9 Pompe de circulation ...........................16
5.10 Panneau de commandes ........................16
5.11 Schéma électrique .............................17

12
FR
5 DESCRIPTION DE L'APPAREIL
5.1 Caractéristiques
Brava One BF sont des chaudières murales à basse température
de dernière génération, que
Sime a conçu pour le chauffage et
la production d'eau sanitaire instantanée. Les choix conceptuels
principaux que
Sime a fait pour les chaudières Brava One BF sont :
– le brûleur atmosphérique combiné à un corps d'échange en
cuivre pour le chauffage et un échangeur rapide pour l'ECS
– la chambre de combustion étanche, qui peut être classée de «
Type » ou de « Type B », par rapport au lieu d'installation de la
chaudière, en fonction de la configuration de l'évacuation des
fumées adoptée lors de l'installation
– la carte électronique de commande et de contrôle, avec
microprocesseur, outre à permettre une meilleure gestion de
l'installation de chauffage et de production d'eau sanitaire, offre
la possibilité d'être raccordée à des thermostats d'ambiance ou
à une commande à distance (avec protocole Open Therm), à une
sonde auxiliaire pour le raccordement d'éventuels kits solaires
et aussi à une sonde externe. Dans ce cas, la température en
chaudière varie en fonction de la température extérieure, en
suivant la courbe climatique optimale sélectionnée, permettant
une importante épargne énergétique et économique.
Les autres caractéristiques des chaudières
Brava One BF sont :
– fonction antigel qui s'active automatiquement si la température
de l'eau en chaudière descend en-dessous de la valeur
programmée au paramètre « tS 1.0 » et, en présence d'une
sonde externe, si la température extérieure descend en-
dessous de la valeur programmée au paramètre « tS 1.1 ».
– fonction anti-blocage de la pompe et de la vanne de déviation,
elle s'active automatiquement toutes les 24 heures si aucune
demande de chaleur n'a été effectuée
– fonction ramonage qui dure 15 minutes et facilite la tâche
du personnel qualifié pour la mesure des paramètres et du
rendement de combustion et pour la vérification des pressions
du gaz sur les buses
– visualisation sur l'afficheur des paramètres de fonctionnement
et d'auto-diagnostic, avec affichage des codes d'erreur, au
moment de la panne, qui simplifie le travail de réparation et de
restauration du bon fonctionnement de l'appareil.
5.2 Dispositifs de contrôle et de sécurité
Les chaudières Brava One BF sont dotées des dispositifs de
contrôle et de sécurité suivants :
– sonde de sécurité thermique 100°C
– soupape de sécurité à 3 bar
– pressostat eau de chauffage
– sonde de refoulement
– sonde ECS.
d
IL EST INTERDIT
démarrer l'appareil avec les dispositifs de sécurité
défectueux ou altérés.
a
ATTENTION
Le remplacement des dispositifs de sécurité doit
être exclusivement effectué par du personnel
professionnellement qualifié qui utilisera uniquement
des composants originaux
Sime .
5.3 Identification
Les chaudières Brava One BF sont identifiables à travers :
1 Étiquette de l'emballage: est appliquée à l'extérieur de
l'emballage et indique le code, le numéro de série de la
chaudière et le code-barres
2 Plaque Technique: est située à l'intérieur du panneau avant
de la chaudière et indique les données techniques, les
performances et les exigences de la Règlementation en
vigueur.
1
2
1
2
Fig. 10
LÉGENDE :
1 Étiquette de l'emballage
2 Plaque Technique
m
AVERTISSEMENTS
L'altération, la suppression, l'absence des plaques
d'identification ou toute opération susceptible
de compromettre l'identification sûre du produit,
compliquent son installation et son entretien.

13
FR

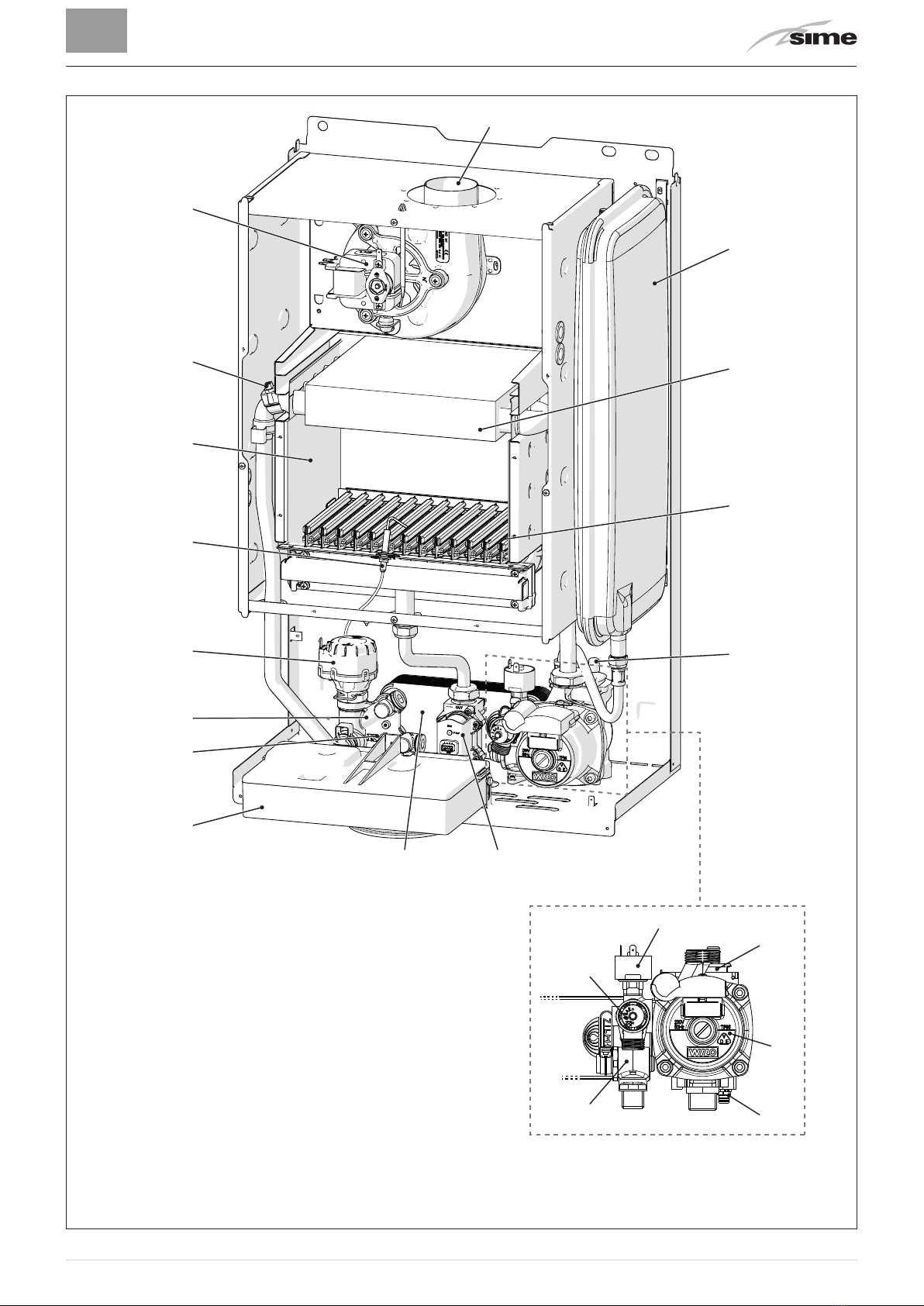

5.4 Structure
19
20
16
17
18
1
2
3
6
7
5
8
9 10
11 13
16
15
14
12
4
1 Ventilateur
2 Sonde double (refoulement/sécurité thermique)
3 Chambre de combustion
4 Électrode allumage/détection
5 Vanne de déviation
6 Groupe de chargement de l'installation
7 Sonde sanitaire
8 Panneau de commandes
9 Échangeur secondaire
10 Vanne de gaz
11 Filtre sanitaire et régulateur de débit
12 Soupape de sécurité de l'installation
13 Évacuation de la chaudière
14 Pompe de l'installation
15 Pressostat eau
16 Purgeur automatique
17 Brûleur
18 Échangeur primaire
19 Vase d'expansion
20 Évacuation des fumées
Fig. 11

14
FR
5.5 Caractéristiques techniques
DESCRIPTION Brava One 25 BF Brava One 30 BF
CERTIFICATION
Pays de destination DZ - TN
Combustible G20 - G30/G31
Numéro PIN 1312CP5935
Catégorie II2H3+
Type B22P - B32P - B52P C12 - C12X - C32 - C32X - C42 - C42X - C52 - C52X
C62 - C62X - C82 - C82X - C92
Classe NO
x 3 (< 150 mg/kWh)
PRESTATIONS DE CHAUFFAGE
DÉBIT CALORIFIQUE
Débit nominal kW 25,5 30,0
Débit Minimum kW 9,2 10,8
POUVOIR CALORIFIQUE
Puissance utile nominale (80-60°C) kW 23,7 28,1
Puissance utile minimum (80-60°C) kW 7,8 9,2
RENDEMENTS
Rendement utile Max (80-60°C) %93,0 93,7
Rendement utile min (80-60°C) %84,8 85,2
Rendement utile 30% du chargement(50-30°C) %90,5 91,1
Rendement énergétique (CEE 92/42)
Pertes à l'arrêt à 50°C W71 75
PRESTATIONS DU CIRCUIT SANITAIRE
Débit calorifique nominal kW 25,5 30,0
Débit calorifique minimum kW 9,2 10,8
Débit e.c.s. spécifique ∆T 30°C l/min 11,3 13,0
Débit e.c.s. continu (∆T 25°C / ∆T 35°C) l/min 13,6 / 9,7 16,1 / 11,5
Débit e.c.s minimum l/min 2,2 2,2
Pression Max / Min bar 7 / 0,4 7 / 0,4
kPa 700 / 40 700 / 40
DONNÉES ÉLECTRIQUES
Tension d'alimentation V230
Fréquence Hz 50
Débit électrique absorbée W112 113
Degré de protection électrique IP X5D
DONNÉES DE COMBUSTION
Température des fumées avec débit Max/Min (80-60°C) °C 142,5 / 96,4 151,9 / 100,8
Débit massique des fumées Max/Min g/s 17 / 16 19 /19
CO
2 avec débit Max/Min (G20) avec cheminées séparées %6,7 / 2,1 7,1 / 2,3
CO
2 avec débit Max/Min (G31) avec cheminées séparées %7,7 /2,6 7,8 /2,7
BUSES  GAZ
Quantité des buses n° 11 13
Diamètre des buses (G20) mm 1,30 1,30
Diamètre des buses (G30/G31) mm 0,80 0,78
Consommation du gaz avec débit Max/Min (G20) m3/h 2,70 / 0,97 3,17 / 1,14
Consommation du gaz avec débit Max/Min (G30) kg/h 2,01 / 0,72 2,36 / 0,85
Consommation du gaz avec débit Max/Min (G31) kg/h 1,98 / 0,71 2,33 / 0,84
Pression d'alimentation du gaz (G20/G30/G31) mbar 20 / 28-30 / 37
kPa 2 / 2,8-3 / 3,7
TEMPÉRATURES  PRESSIONS
Température Max de fonctionnement °C 85 85
Plage de réglage du chauffage °C 20 ÷ 80 20 ÷ 80
Plage de réglage du circuit sanitaire °C 10 ÷ 60 10 ÷ 60
Pression de fonctionnement Max bar 3
kPa 300
Contenu d'eau chaude dans la chaudière l3,05 3,65
Pouvoir Calorifique Inférieur (Hi)
G20 Hi. 9,45 kW/m
3
(15°C, 1013 mbar) - G30 Hi. 12,68 kW/kg (15°C, 1013 mbar) - G31 Hi. 12,87 kW/kg (15°C, 1013 mbar)

15
FR
5.6 Circuit hydraulique principal
1
4
5
3
6
8
16
109
15
18
17
12
11 14 S
13
7
M U G E R
2
Fig. 12
LÉGENDE :
M Refoulement de l'installation
R Retour de l'installation
U Sortie d'eau sanitaire
E Entrée eau sanitaire
S Décharge de la soupape de sécurité
G Alimentation du gaz
1 Ventilateur
2 Échangeur (mono-thermique)
3 Sonde double (refoulement/sécurité thermique)
4 Chambre de combustion
5 Vanne de gaz
6 Échangeur d'eau sanitaire
7 Sonde du circuit sanitaire
8 Vanne de déviation
9 Purgeur automatique
10 Pompe
11 Débitmètre du circuit sanitaire
12 Filtre de l'eau sanitaire
13 Chargement de l'installation
14 Soupape de sécurité de l'installation
15 Pressostat eau
16 Évacuation de la chaudière
17 Vase d'expansion de l'installation
18 Manomètre eau
5.7 Sondes
Les sondes installées ont les caractéristiques suivantes :
– sonde double (refoulement/sécurité thermique) NTC R25° C;
10kΩ β25°-85°C: 3435
– sonde du circuit sanitaire NTC R25°C; 10kΩ β25°-85°C: 3435
– sonde externe NTC R25°C; 10kΩ β25°-85°C: 3435
Correspondance Température Relevée/Résistance
Exemples de lecture :
TR=75°C → R=1925Ω
TR=80°C → R=1669Ω.
TR
0°C 1°C 2°C 3°C 4°C 5°C 6°C 7°C 8°C 9°C
Résistance R (
Ω)
0°C 27279
17959
12090
8313
5828
4161
3021
2229
1669
1266
973
26135
17245
11634
8016
5630
4026
2928
2164
1622
1232
25044
16563
11199
7731
5440
3897
2839
2101
1577
1199
24004
15912
10781
7458
5258
3773
2753
2040
1534
1168
23014
15289
10382
7196
5082
3653
2669
1982
1491
1137
22069
14694
9999
6944
4913
3538
2589
1925
1451
1108
21168
14126
9633
6702
4751
3426
2512
1870
1411
1079
20309
13582
9281
6470
4595
3319
2437
1817
1373
1051
19489
13062
8945
6247
4444
3216
2365
1766
1336
1024
18706
12565
8622
6033
4300
3116
2296
1717
1300
998
10°C
20°C
30°C
40°C
50°C
60°C
70°C
80°C
90°C
100°C
5.8 Vase d'expansion
Le vase d'expansion installé sur les chaudières a les
caractéristiques suivantes :
Description U/M
Brava One BF
25 30
Capacité totale l8,0 9,0
Pression de gonflage kPa 100 100
bar 1,0 1,0
Capacité utile l4,0 5,0
Contenu maximum de
l'installation (*) l109 124
(*) Conditions de :
Température moyenne maximale de l'installation 85°C
Température initiale lors du remplissage de l'installation
10°C.
m
AVERTISSEMENTS
– Pour des installations ayant une contenance d'eau
supérieure au contenu maximum de l'installation
(indiqué dans le tableau), il est nécessaire de prévoir
un vase d'expansion supplémentaire.
– La différence de hauteur entre la soupape de sécurité
et le point le plus haut de l'installation peut être
de 6 mètres au maximum. Pour des différences
supérieures, augmentez la pression de gonflage du
vase d'expansion et de l'installation à froid, de 0,1 bar
pour chaque mètre supplémentaire.

16
FR
5.9 Pompe de circulation
La courbe débit-hauteur manométrique utile pour la disposition
de l'installation de chauffage est indiquée dans le graphique
suivant.
HAUTEUR MANOMÉTRIQUE RÉSIDUELLE (mbar)
00 800 1000 1200 1400 1600600400200
100
200
300
400
500
600
30 BF
25 BF
DÉBIT (l/h)
Fig. 13
5.10 Panneau de commandes
1 1
2 2
2 2
2
3
Fig. 14
1 BOUTONS
tLe bouton de chauffage permet durant le fonctionnement
normal de régler la température de l'installation de
chauffage de 20 à 80°C.
rLe bouton du circuit sanitaire permet durant le
fonctionnement normal de régler la température de l'eau
sanitaire de 10 à 60°C.
2 TOUCHES FONCTIONNELLES
sUne ou plusieurs pressions pendant au moins 1 seconde
durant le fonctionnement normal permettent de changer,
en séquence cyclique, le mode opérationnel de la
chaudière (Stand-by - Été - Hiver).
<Il permet, lors de la navigation, de faire défiler les
paramètres ou de modifier les valeurs vers le bas.
>Il permet, lors de la navigation, de faire défiler les
paramètres ou de modifier les valeurs vers le haut.
oIl permet de confirmer le paramètre sélectionné ou
la valeur modifiée, ou d'effectuer le « déblocage » de
l'appareil, lorsqu'une alarme s'est déclenchée pour
anomalie de «blocage ».
cBouchon de protection du connecteur de programmation.
REMARQUE: la pression de plus de 30 secondes d'une touche
quelconque génère l'affichage d'une anomalie, sans interrompre
le fonctionnement de la chaudière. Le signal disparaît dès le
rétablissement de conditions normales.
3 AFFICHEUR
l
« ÉTÉ » . Le symbole est présent en mode de
fonctionnement ÉTÉ, ou bien avec commande à distance si
seul le fonctionnement sanitaire est activé. Les symboles
let nclignotants indiquent que la fonction ramonage
est activée.
n
« HIVER » . Le symbole est présent en mode de
fonctionnement « Hiver » ou bien avec commande
à distance si le fonctionnement sanitaire et celui du
chauffage sont tous deux activés. Avec commande à
distance, si aucun mode de fonctionnement n'est activé,
les deux symboles let nrestent éteints.
R
« DEMANDE DE RESET » . L'inscription apparaît seulement
en présence d'anomalies qui doivent ou peuvent être
manuellement résolues.
r
« EAU CHAUDE SANITAIRE » . Le symbole est présent
durant une demande de ECS ou durant la fonction
ramonage ; il clignote durant la sélection de la valeur de
consigne sanitaire.
t
« CHAUFFAGE » . Le symbole est présent de manière
fixe durant le fonctionnement du chauffage, ou durant la
fonction ramonage ; il clignote durant la sélection de la
valeur de consigne de chauffage.
f
« BLOCAGE » POUR ABSENCE DE FLAMME .
F
« PRÉSENCE DE LA FLAMME » .
K
« ALARME » . Indique la présence d'une anomalie. Le
numéro correspond à la cause qui l'a généré (voir le
paragraphe «Codes d'anomalies et remèdes possibles».
H
« DEMANDE D’ENTRETIEN » . S'il est activé, il indique que la
période à laquelle il est nécessaire d'effectuer l'entretien
de la chaudière est atteinte.

17
FR
5.11 Schéma électrique
BRUN
BLEU
BLEU BLEU
ROUGE
ROUGE
ROUGE ROUGE
ROUGE
VERT
BLANC
ROUGE ROUGE
BLEU
CD .6324910
BRUN
NOIR
BLEU
NOIR
230 V - 50 Hz
L
N
NOIR
BRUN
VD
SS
SM1 SM2
TRA
EAR
EV
F
PI
V
PA FLM
CN6
CN5
CN3
CN17
CN4 CN1
CN15
CN14
CN13CN12
CN11
2
3
VCC GND IN
CN2
NOIR NOIR
BLEU BLEU
3456
SE
TA
CR
L Ligne
N Neutre
F Fusible (3.15AT)
TRA Transformateur d'allumage
PI Pompe de l'installation
V Ventilateur
EAR Électrode Allumage/Détection
EV Électrovanne gaz
SS Sonde sanitaire
SM1-2 Sonde double (refoulement/sécurité thermique)
FLM Débitmètre
VD Vanne de déviation
PA Pressostat eau
TA Thermostat d'Ambiance
SE Sonde Externe
CR Contrôle à distance (alternatif au TA)
Pour raccorder le « TA » ou, en alternatif, le « CR », enlevez le fil de raccordement entre les
bornes 5 et 6. Fig. 15
m
AVERTISSEMENTS
Il est obligatoire :
– L'utilisation d'un disjoncteur omnipolaire, sectionneur
de ligne, conforme aux Normes EN
– Respecter le branchement L (Phase) - N (Neutre)
– Que le câble d'alimentation spécifique soit remplacé
uniquement par un câble commandé comme pièce
de rechange originale et raccordé par du personnel
professionnellement qualifié
– Raccorder le câble de terre à une installation efficace de
mise à la terre. Le constructeur n'est pas responsable
des éventuels dommages causés par l'absence de
mise à la terre de l'appareil et le non-respect des
indications fournies dans les schémas électriques.
d
IL EST INTERDIT
Utiliser les tuyaux de l'eau pour la mise à la terre de
l'appareil.

18
FR

19
FR
INSTRUCTIONS POUR L'INSTALLATION ET L'ENTRETIEN
SOMMAIRE
6 INSTALLATION 20
6.1 Réception du produit............................20
6.2 Dimensions et poids ............................20
6.3 Déplacement ..................................20
6.4 Lieu d'installation ..............................20
6.5 Nouvelle installation ou installation à la place d'un
autre appareil..................................21
6.6 Nettoyage de l'installation .......................21
6.7 Traitement de l'eau de l'installation ...............21
6.8 Montage de la chaudière.........................21
6.9 Raccordements hydrauliques.....................22
6.9.1 Accessoires hydrauliques (en option) ..... 22
6.10 Alimentation du gaz.............................22
6.11 Évacuation des fumées et aspiration de l'air
comburant ....................................23
6.11.1 Conduits coaxiaux (Ø 60/100mm et Ø
80/125mm) .......................... 24
6.11.2 Conduits séparés (Ø 80mm)............. 24
6.12 Branchements électriques .......................26
6.12.1 Sonde externe ........................ 27
6.12.2 Chronothermostat ou Thermostat d'ambiance27
6.12.3 EXEMPLES d'utilisation de dispositifs de
commande/contrôle sur certains types
d'installation de chauffage.............. 27
6.13 Remplissage et vidage ..........................28
6.13.1 Opérations de REMPLISSAGE ........... 28
6.13.2 Opérations de VIDAGE ................. 29
7 MISE EN SERVICE 30
7.1 Opérations préliminaires ........................30
7.2 Première mise en marche .......................30
7.3 Affichage et réglage des paramètres ..............30
7.4 Liste des paramètres ...........................31
7.5 Affichage des données de fonctionnement et des
compteurs ....................................32
7.6 Vérifications et réglages .........................33
7.6.1 Fonction ramonage.................... 33
7.6.2 Réglage de la pression du gaz sur les buses34
7.7 Changement du gaz utilisable ....................35
7.7.1 Opérations préliminaires ............... 35
7.8 Procédure de réglage automatique ................36
8 ENTRETIEN 39
8.1 Règlementations ...............................39
8.2 Nettoyage externe ..............................39
8.2.1 Nettoyage du capot.................... 39
8.3 Nettoyage interne ..............................39
8.3.1 Nettoyeur de l'échangeur............... 39
8.3.2 Nettoyage du brûleur .................. 40
8.3.3 Vérification de l'électrode d'allumage/
détection ............................ 40
8.3.4 Opérations finales..................... 40
8.4 Contrôles .....................................40
8.4.1 Contrôle du conduit des fumées ......... 40
8.4.2 Contrôle de la pressurisation du vase
d'expansion .......................... 40
8.5 Entretien extraordinaire .........................40
8.6 Codes d'anomalies et remèdes possibles...........41
8.6.1 Demande d'entretien .................. 41
8.7 Remplacement de l'échangeur de chaleur sur la
chaudière Brava One 25 BF (celui en aluminium code
6174278 avec celui en cuivre code 6174275).........42
8.8 Remplacement de la carte électronique sur la
chaudière
Brava One 25 BF .......................42
8.9 Remplacement de la vanne de déviation
Brava One 25
BF
42

20
FR
6 INSTALLATION
m
AVERTISSEMENTS
Les opérations d'installation de l'appareil doivent être
exclusivement effectuées par le Service Technique Sime
ou par du Personnel Proessionnellement Qualifié.
6.1 Réception du produit
Les appareils Brava One BF sont fournis dans un seul colis protégé
dans un emballage en carton.
Fig. 16
Le sachet en plastique situé à l'intérieur de l'emballage contient
le matériel suivant :
– Manuel d'installation, d'utilisation et d'entretien
– Gabarit en papier pour le montage de la chaudière
– Certificat de garantie
– Certificat d'essai hydraulique
– Manuel d'installation
– Sachet avec chevilles à expansion
d
IL EST INTERDIT
Disperser dans l'environnement et laisser à la
portée des enfants le matériel d'emballage puisqu'il
représente une source de danger potentielle. Il doit
donc être éliminé conformément aux lois en vigueur.
6.2 Dimensions et poids
H
LP
Fig. 17
Description
Brava One BF
25 30
L (mm) 400 450
P (mm) 250 250
H (mm) 700 700
Poids (kg) 29 31,5
6.3 Déplacement
Après avoir enlevé l'emballage, déplacez l'appareil manuellement
en l'inclinant et en le soulevant au moyen des prises indiquées sur
la figure.
Fig. 18
d
IL EST INTERDIT
Saisir l'appareil par l'eveloppe. Tenir l'appareil par les
parties " solides" comme la base et la structure.
a
ATTENTION
Utiliser des équipements et des protections de sécurité
opportunes pour retirer l'emballage, et déplacer
l'appareil. Respectez le poids maximum soulevable
pour une personne.
6.4 Lieu d'installation
Le lieu d'installation doit toujours être conforme aux Normes
Techniques et à la Règlementation en vigueur. Il doit être pourvu
d'ouvertures d'aération, adéquatement dimensionnées, s'il s'agit
d'une installation de « TYPE B ».
La température minimum du lieu d'installation NE doit pas
descendre en-dessous de
-5 °C .
m
AVERTISSEMENTS
Tenir compte des espaces nécessaires pour accéder
aux dispositifs de sécurité/réglage et pour la réalisation
des opérations d'entretien (voir Fig. 19).
